(12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego:

Transkrypt

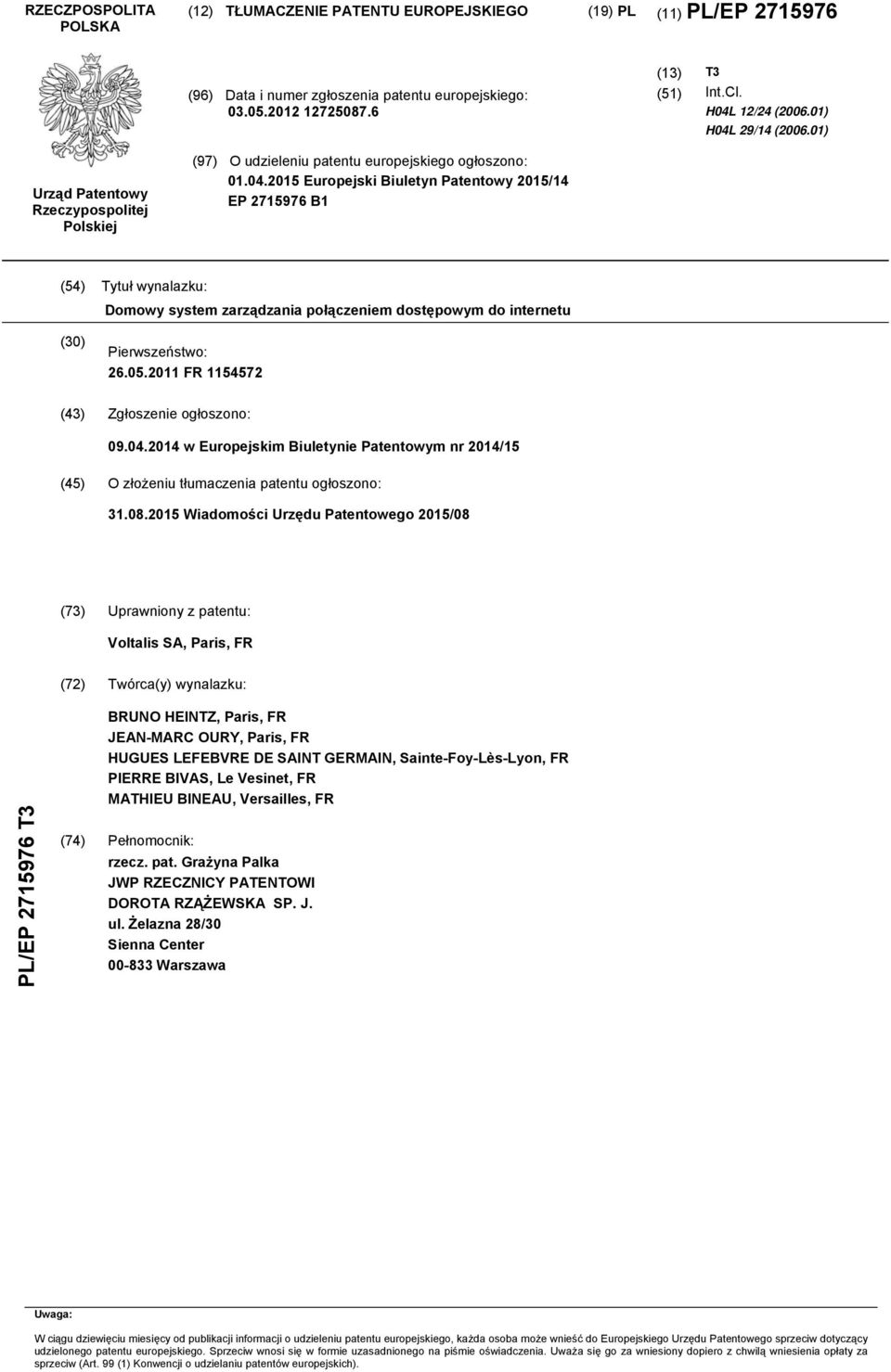

1 RZECZPOSPOLITA POLSKA (12) TŁUMACZENIE PATENTU EUROPEJSKIEGO (19) PL (11) PL/EP (96) Data i numer zgłoszenia patentu europejskiego: (13) (51) T3 Int.Cl. H04L 12/24 ( ) H04L 29/14 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (97) O udzieleniu patentu europejskiego ogłoszono: Europejski Biuletyn Patentowy 2015/14 EP B1 (54) Tytuł wynalazku: Domowy system zarządzania połączeniem dostępowym do internetu (30) Pierwszeństwo: FR (43) Zgłoszenie ogłoszono: w Europejskim Biuletynie Patentowym nr 2014/15 (45) O złożeniu tłumaczenia patentu ogłoszono: Wiadomości Urzędu Patentowego 2015/08 (73) Uprawniony z patentu: Voltalis SA, Paris, FR (72) Twórca(y) wynalazku: PL/EP T3 BRUNO HEINTZ, Paris, FR JEAN-MARC OURY, Paris, FR HUGUES LEFEBVRE DE SAINT GERMAIN, Sainte-Foy-Lès-Lyon, FR PIERRE BIVAS, Le Vesinet, FR MATHIEU BINEAU, Versailles, FR (74) Pełnomocnik: rzecz. pat. Grażyna Palka JWP RZECZNICY PATENTOWI DOROTA RZĄŻEWSKA SP. J. ul. Żelazna 28/30 Sienna Center Warszawa Uwaga: W ciągu dziewięciu miesięcy od publikacji informacji o udzieleniu patentu europejskiego, każda osoba może wnieść do Europejskiego Urzędu Patentowego sprzeciw dotyczący udzielonego patentu europejskiego. Sprzeciw wnosi się w formie uzasadnionego na piśmie oświadczenia. Uważa się go za wniesiony dopiero z chwilą wniesienia opłaty za sprzeciw (Art. 99 (1) Konwencji o udzielaniu patentów europejskich).

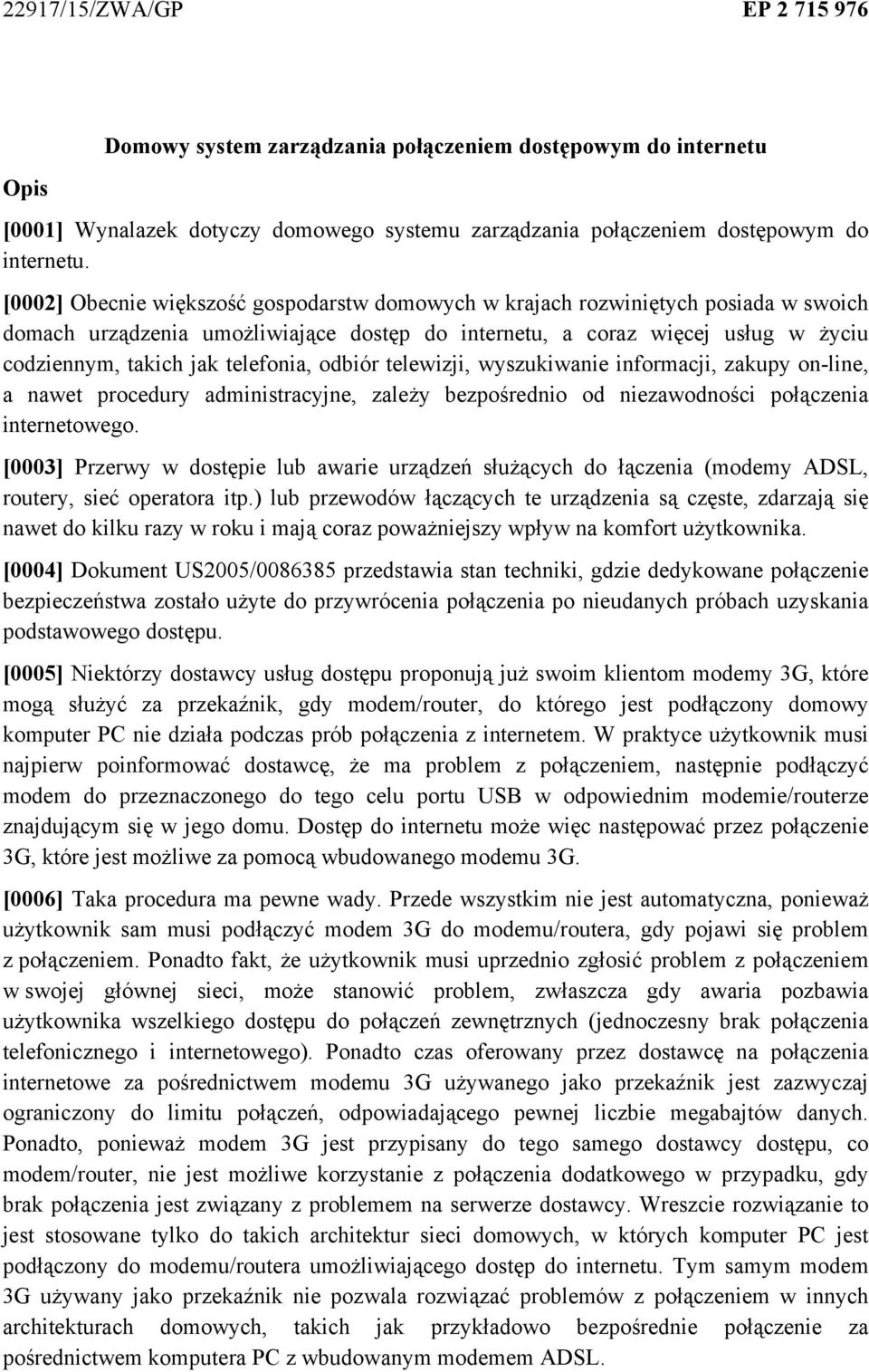

2 22917/15/ZWA/GP EP Opis Domowy system zarządzania połączeniem dostępowym do internetu [0001] Wynalazek dotyczy domowego systemu zarządzania połączeniem dostępowym do internetu. [0002] Obecnie większość gospodarstw domowych w krajach rozwiniętych posiada w swoich domach urządzenia umożliwiające dostęp do internetu, a coraz więcej usług w życiu codziennym, takich jak telefonia, odbiór telewizji, wyszukiwanie informacji, zakupy on-line, a nawet procedury administracyjne, zależy bezpośrednio od niezawodności połączenia internetowego. [0003] Przerwy w dostępie lub awarie urządzeń służących do łączenia (modemy ADSL, routery, sieć operatora itp.) lub przewodów łączących te urządzenia są częste, zdarzają się nawet do kilku razy w roku i mają coraz poważniejszy wpływ na komfort użytkownika. [0004] Dokument US2005/ przedstawia stan techniki, gdzie dedykowane połączenie bezpieczeństwa zostało użyte do przywrócenia połączenia po nieudanych próbach uzyskania podstawowego dostępu. [0005] Niektórzy dostawcy usług dostępu proponują już swoim klientom modemy 3G, które mogą służyć za przekaźnik, gdy modem/router, do którego jest podłączony domowy komputer PC nie działa podczas prób połączenia z internetem. W praktyce użytkownik musi najpierw poinformować dostawcę, że ma problem z połączeniem, następnie podłączyć modem do przeznaczonego do tego celu portu USB w odpowiednim modemie/routerze znajdującym się w jego domu. Dostęp do internetu może więc następować przez połączenie 3G, które jest możliwe za pomocą wbudowanego modemu 3G. [0006] Taka procedura ma pewne wady. Przede wszystkim nie jest automatyczna, ponieważ użytkownik sam musi podłączyć modem 3G do modemu/routera, gdy pojawi się problem z połączeniem. Ponadto fakt, że użytkownik musi uprzednio zgłosić problem z połączeniem w swojej głównej sieci, może stanowić problem, zwłaszcza gdy awaria pozbawia użytkownika wszelkiego dostępu do połączeń zewnętrznych (jednoczesny brak połączenia telefonicznego i internetowego). Ponadto czas oferowany przez dostawcę na połączenia internetowe za pośrednictwem modemu 3G używanego jako przekaźnik jest zazwyczaj ograniczony do limitu połączeń, odpowiadającego pewnej liczbie megabajtów danych. Ponadto, ponieważ modem 3G jest przypisany do tego samego dostawcy dostępu, co modem/router, nie jest możliwe korzystanie z połączenia dodatkowego w przypadku, gdy brak połączenia jest związany z problemem na serwerze dostawcy. Wreszcie rozwiązanie to jest stosowane tylko do takich architektur sieci domowych, w których komputer PC jest podłączony do modemu/routera umożliwiającego dostęp do internetu. Tym samym modem 3G używany jako przekaźnik nie pozwala rozwiązać problemów z połączeniem w innych architekturach domowych, takich jak przykładowo bezpośrednie połączenie za pośrednictwem komputera PC z wbudowanym modemem ADSL.

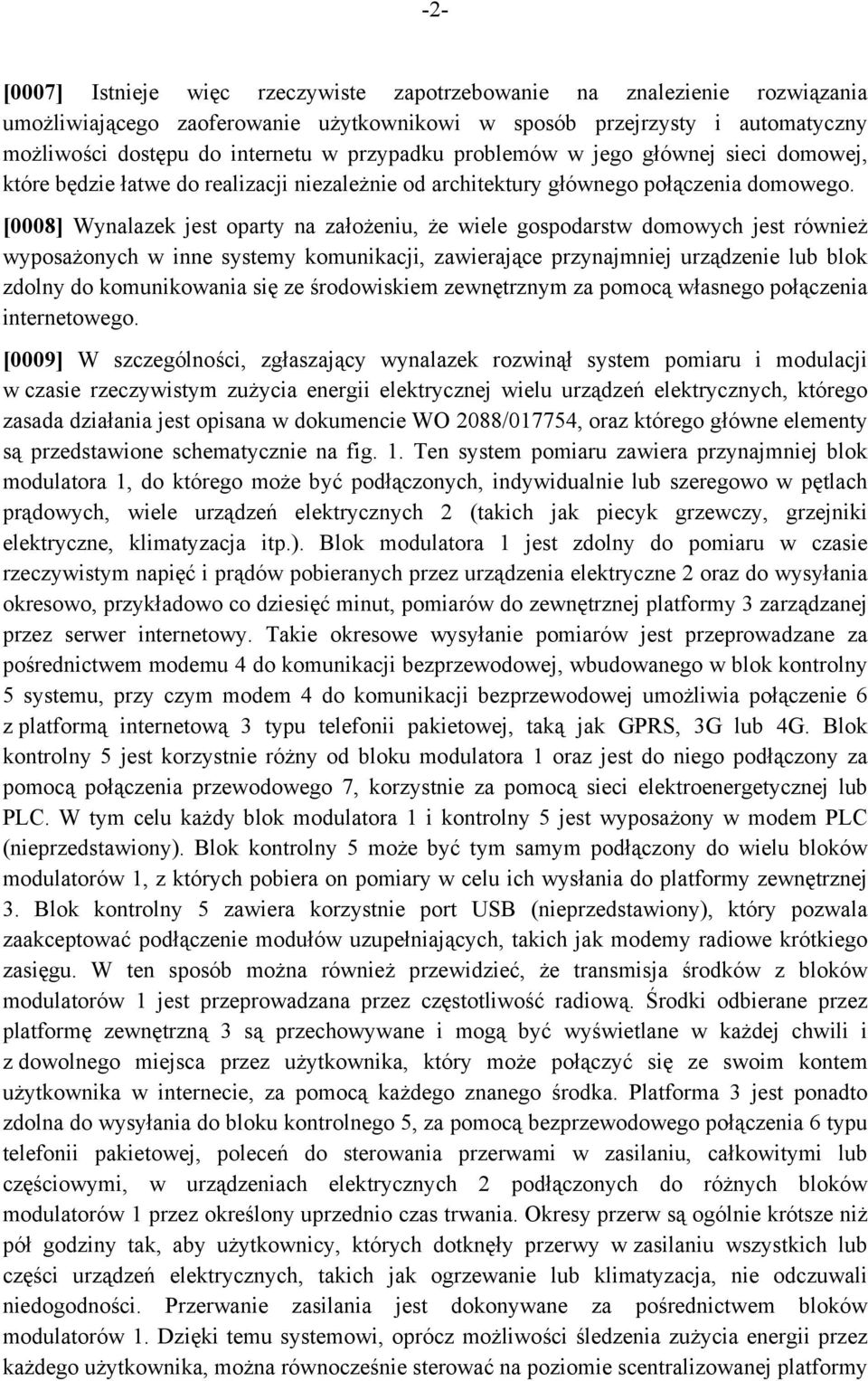

3 -2- [0007] Istnieje więc rzeczywiste zapotrzebowanie na znalezienie rozwiązania umożliwiającego zaoferowanie użytkownikowi w sposób przejrzysty i automatyczny możliwości dostępu do internetu w przypadku problemów w jego głównej sieci domowej, które będzie łatwe do realizacji niezależnie od architektury głównego połączenia domowego. [0008] Wynalazek jest oparty na założeniu, że wiele gospodarstw domowych jest również wyposażonych w inne systemy komunikacji, zawierające przynajmniej urządzenie lub blok zdolny do komunikowania się ze środowiskiem zewnętrznym za pomocą własnego połączenia internetowego. [0009] W szczególności, zgłaszający wynalazek rozwinął system pomiaru i modulacji w czasie rzeczywistym zużycia energii elektrycznej wielu urządzeń elektrycznych, którego zasada działania jest opisana w dokumencie WO 2088/017754, oraz którego główne elementy są przedstawione schematycznie na fig. 1. Ten system pomiaru zawiera przynajmniej blok modulatora 1, do którego może być podłączonych, indywidualnie lub szeregowo w pętlach prądowych, wiele urządzeń elektrycznych 2 (takich jak piecyk grzewczy, grzejniki elektryczne, klimatyzacja itp.). Blok modulatora 1 jest zdolny do pomiaru w czasie rzeczywistym napięć i prądów pobieranych przez urządzenia elektryczne 2 oraz do wysyłania okresowo, przykładowo co dziesięć minut, pomiarów do zewnętrznej platformy 3 zarządzanej przez serwer internetowy. Takie okresowe wysyłanie pomiarów jest przeprowadzane za pośrednictwem modemu 4 do komunikacji bezprzewodowej, wbudowanego w blok kontrolny 5 systemu, przy czym modem 4 do komunikacji bezprzewodowej umożliwia połączenie 6 z platformą internetową 3 typu telefonii pakietowej, taką jak GPRS, 3G lub 4G. Blok kontrolny 5 jest korzystnie różny od bloku modulatora 1 oraz jest do niego podłączony za pomocą połączenia przewodowego 7, korzystnie za pomocą sieci elektroenergetycznej lub PLC. W tym celu każdy blok modulatora 1 i kontrolny 5 jest wyposażony w modem PLC (nieprzedstawiony). Blok kontrolny 5 może być tym samym podłączony do wielu bloków modulatorów 1, z których pobiera on pomiary w celu ich wysłania do platformy zewnętrznej 3. Blok kontrolny 5 zawiera korzystnie port USB (nieprzedstawiony), który pozwala zaakceptować podłączenie modułów uzupełniających, takich jak modemy radiowe krótkiego zasięgu. W ten sposób można również przewidzieć, że transmisja środków z bloków modulatorów 1 jest przeprowadzana przez częstotliwość radiową. Środki odbierane przez platformę zewnętrzną 3 są przechowywane i mogą być wyświetlane w każdej chwili i z dowolnego miejsca przez użytkownika, który może połączyć się ze swoim kontem użytkownika w internecie, za pomocą każdego znanego środka. Platforma 3 jest ponadto zdolna do wysyłania do bloku kontrolnego 5, za pomocą bezprzewodowego połączenia 6 typu telefonii pakietowej, poleceń do sterowania przerwami w zasilaniu, całkowitymi lub częściowymi, w urządzeniach elektrycznych 2 podłączonych do różnych bloków modulatorów 1 przez określony uprzednio czas trwania. Okresy przerw są ogólnie krótsze niż pół godziny tak, aby użytkownicy, których dotknęły przerwy w zasilaniu wszystkich lub części urządzeń elektrycznych, takich jak ogrzewanie lub klimatyzacja, nie odczuwali niedogodności. Przerwanie zasilania jest dokonywane za pośrednictwem bloków modulatorów 1. Dzięki temu systemowi, oprócz możliwości śledzenia zużycia energii przez każdego użytkownika, można równocześnie sterować na poziomie scentralizowanej platformy

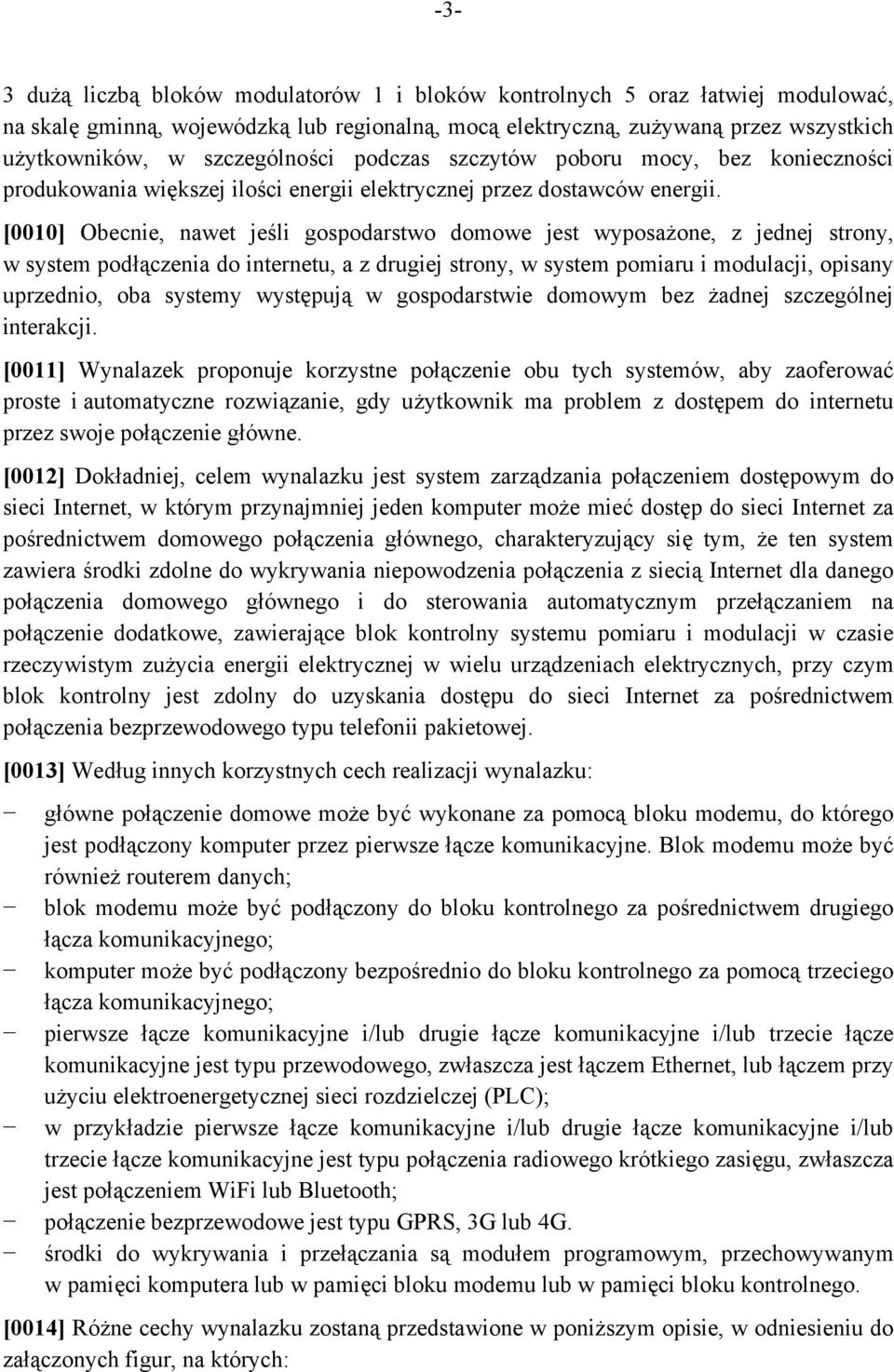

4 -3-3 dużą liczbą bloków modulatorów 1 i bloków kontrolnych 5 oraz łatwiej modulować, na skalę gminną, wojewódzką lub regionalną, mocą elektryczną, zużywaną przez wszystkich użytkowników, w szczególności podczas szczytów poboru mocy, bez konieczności produkowania większej ilości energii elektrycznej przez dostawców energii. [0010] Obecnie, nawet jeśli gospodarstwo domowe jest wyposażone, z jednej strony, w system podłączenia do internetu, a z drugiej strony, w system pomiaru i modulacji, opisany uprzednio, oba systemy występują w gospodarstwie domowym bez żadnej szczególnej interakcji. [0011] Wynalazek proponuje korzystne połączenie obu tych systemów, aby zaoferować proste i automatyczne rozwiązanie, gdy użytkownik ma problem z dostępem do internetu przez swoje połączenie główne. [0012] Dokładniej, celem wynalazku jest system zarządzania połączeniem dostępowym do sieci Internet, w którym przynajmniej jeden komputer może mieć dostęp do sieci Internet za pośrednictwem domowego połączenia głównego, charakteryzujący się tym, że ten system zawiera środki zdolne do wykrywania niepowodzenia połączenia z siecią Internet dla danego połączenia domowego głównego i do sterowania automatycznym przełączaniem na połączenie dodatkowe, zawierające blok kontrolny systemu pomiaru i modulacji w czasie rzeczywistym zużycia energii elektrycznej w wielu urządzeniach elektrycznych, przy czym blok kontrolny jest zdolny do uzyskania dostępu do sieci Internet za pośrednictwem połączenia bezprzewodowego typu telefonii pakietowej. [0013] Według innych korzystnych cech realizacji wynalazku: główne połączenie domowe może być wykonane za pomocą bloku modemu, do którego jest podłączony komputer przez pierwsze łącze komunikacyjne. Blok modemu może być również routerem danych; blok modemu może być podłączony do bloku kontrolnego za pośrednictwem drugiego łącza komunikacyjnego; komputer może być podłączony bezpośrednio do bloku kontrolnego za pomocą trzeciego łącza komunikacyjnego; pierwsze łącze komunikacyjne i/lub drugie łącze komunikacyjne i/lub trzecie łącze komunikacyjne jest typu przewodowego, zwłaszcza jest łączem Ethernet, lub łączem przy użyciu elektroenergetycznej sieci rozdzielczej (PLC); w przykładzie pierwsze łącze komunikacyjne i/lub drugie łącze komunikacyjne i/lub trzecie łącze komunikacyjne jest typu połączenia radiowego krótkiego zasięgu, zwłaszcza jest połączeniem WiFi lub Bluetooth; połączenie bezprzewodowe jest typu GPRS, 3G lub 4G. środki do wykrywania i przełączania są modułem programowym, przechowywanym w pamięci komputera lub w pamięci bloku modemu lub w pamięci bloku kontrolnego. [0014] Różne cechy wynalazku zostaną przedstawione w poniższym opisie, w odniesieniu do załączonych figur, na których:

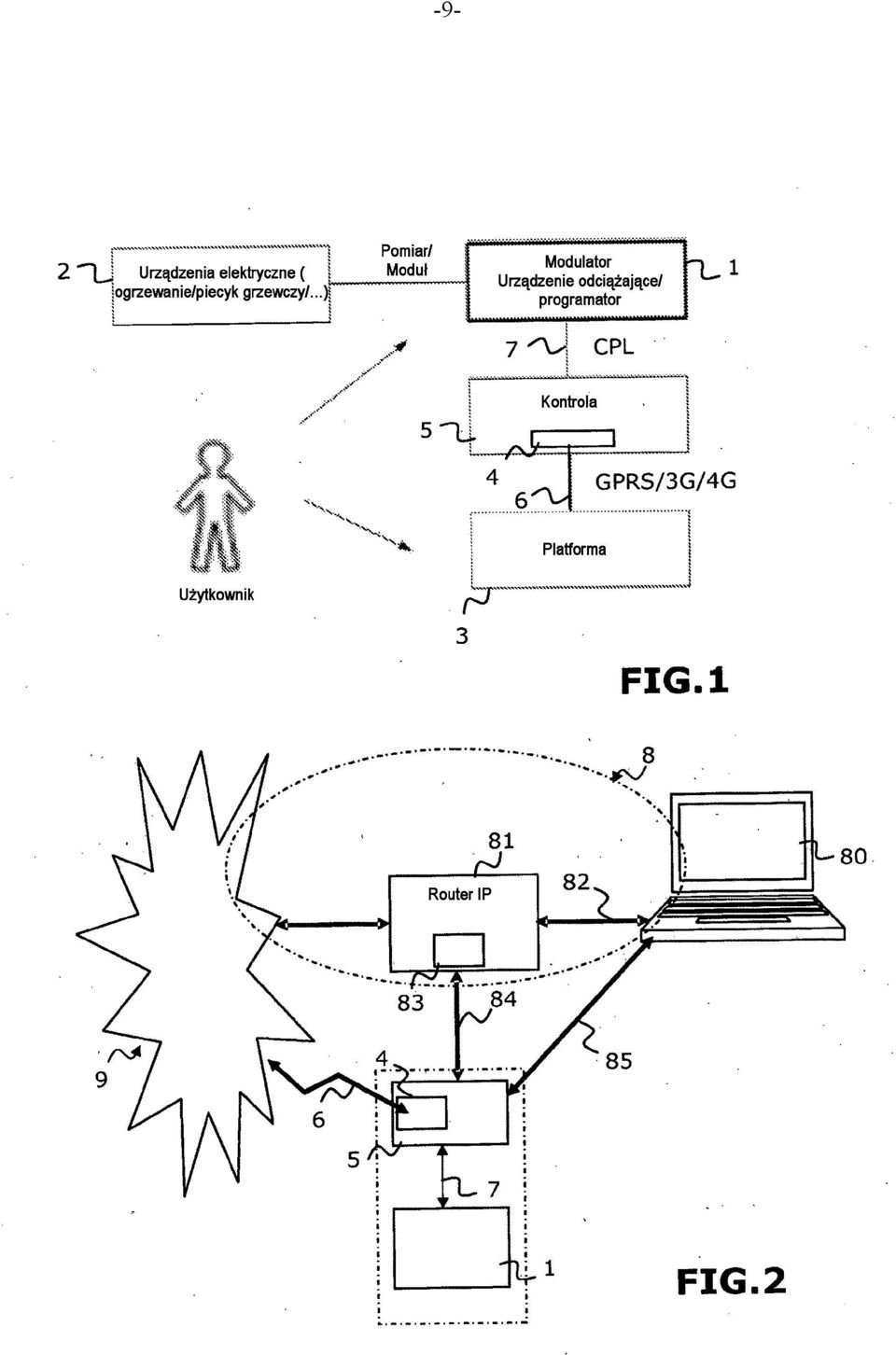

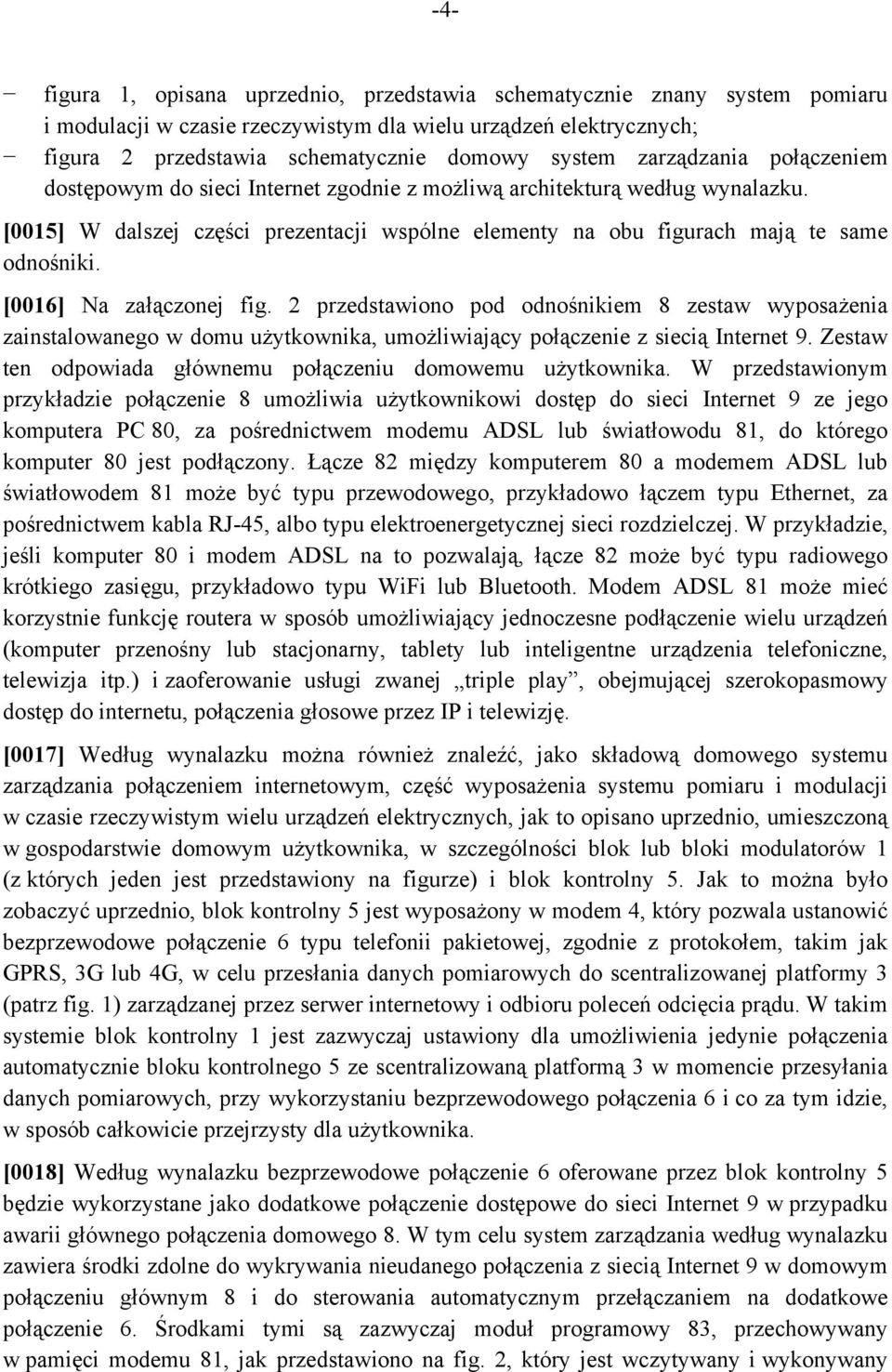

5 -4- figura 1, opisana uprzednio, przedstawia schematycznie znany system pomiaru i modulacji w czasie rzeczywistym dla wielu urządzeń elektrycznych; figura 2 przedstawia schematycznie domowy system zarządzania połączeniem dostępowym do sieci Internet zgodnie z możliwą architekturą według wynalazku. [0015] W dalszej części prezentacji wspólne elementy na obu figurach mają te same odnośniki. [0016] Na załączonej fig. 2 przedstawiono pod odnośnikiem 8 zestaw wyposażenia zainstalowanego w domu użytkownika, umożliwiający połączenie z siecią Internet 9. Zestaw ten odpowiada głównemu połączeniu domowemu użytkownika. W przedstawionym przykładzie połączenie 8 umożliwia użytkownikowi dostęp do sieci Internet 9 ze jego komputera PC 80, za pośrednictwem modemu ADSL lub światłowodu 81, do którego komputer 80 jest podłączony. Łącze 82 między komputerem 80 a modemem ADSL lub światłowodem 81 może być typu przewodowego, przykładowo łączem typu Ethernet, za pośrednictwem kabla RJ-45, albo typu elektroenergetycznej sieci rozdzielczej. W przykładzie, jeśli komputer 80 i modem ADSL na to pozwalają, łącze 82 może być typu radiowego krótkiego zasięgu, przykładowo typu WiFi lub Bluetooth. Modem ADSL 81 może mieć korzystnie funkcję routera w sposób umożliwiający jednoczesne podłączenie wielu urządzeń (komputer przenośny lub stacjonarny, tablety lub inteligentne urządzenia telefoniczne, telewizja itp.) i zaoferowanie usługi zwanej triple play, obejmującej szerokopasmowy dostęp do internetu, połączenia głosowe przez IP i telewizję. [0017] Według wynalazku można również znaleźć, jako składową domowego systemu zarządzania połączeniem internetowym, część wyposażenia systemu pomiaru i modulacji w czasie rzeczywistym wielu urządzeń elektrycznych, jak to opisano uprzednio, umieszczoną w gospodarstwie domowym użytkownika, w szczególności blok lub bloki modulatorów 1 (z których jeden jest przedstawiony na figurze) i blok kontrolny 5. Jak to można było zobaczyć uprzednio, blok kontrolny 5 jest wyposażony w modem 4, który pozwala ustanowić bezprzewodowe połączenie 6 typu telefonii pakietowej, zgodnie z protokołem, takim jak GPRS, 3G lub 4G, w celu przesłania danych pomiarowych do scentralizowanej platformy 3 (patrz fig. 1) zarządzanej przez serwer internetowy i odbioru poleceń odcięcia prądu. W takim systemie blok kontrolny 1 jest zazwyczaj ustawiony dla umożliwienia jedynie połączenia automatycznie bloku kontrolnego 5 ze scentralizowaną platformą 3 w momencie przesyłania danych pomiarowych, przy wykorzystaniu bezprzewodowego połączenia 6 i co za tym idzie, w sposób całkowicie przejrzysty dla użytkownika. [0018] Według wynalazku bezprzewodowe połączenie 6 oferowane przez blok kontrolny 5 będzie wykorzystane jako dodatkowe połączenie dostępowe do sieci Internet 9 w przypadku awarii głównego połączenia domowego 8. W tym celu system zarządzania według wynalazku zawiera środki zdolne do wykrywania nieudanego połączenia z siecią Internet 9 w domowym połączeniu głównym 8 i do sterowania automatycznym przełączaniem na dodatkowe połączenie 6. Środkami tymi są zazwyczaj moduł programowy 83, przechowywany w pamięci modemu 81, jak przedstawiono na fig. 2, który jest wczytywany i wykonywany

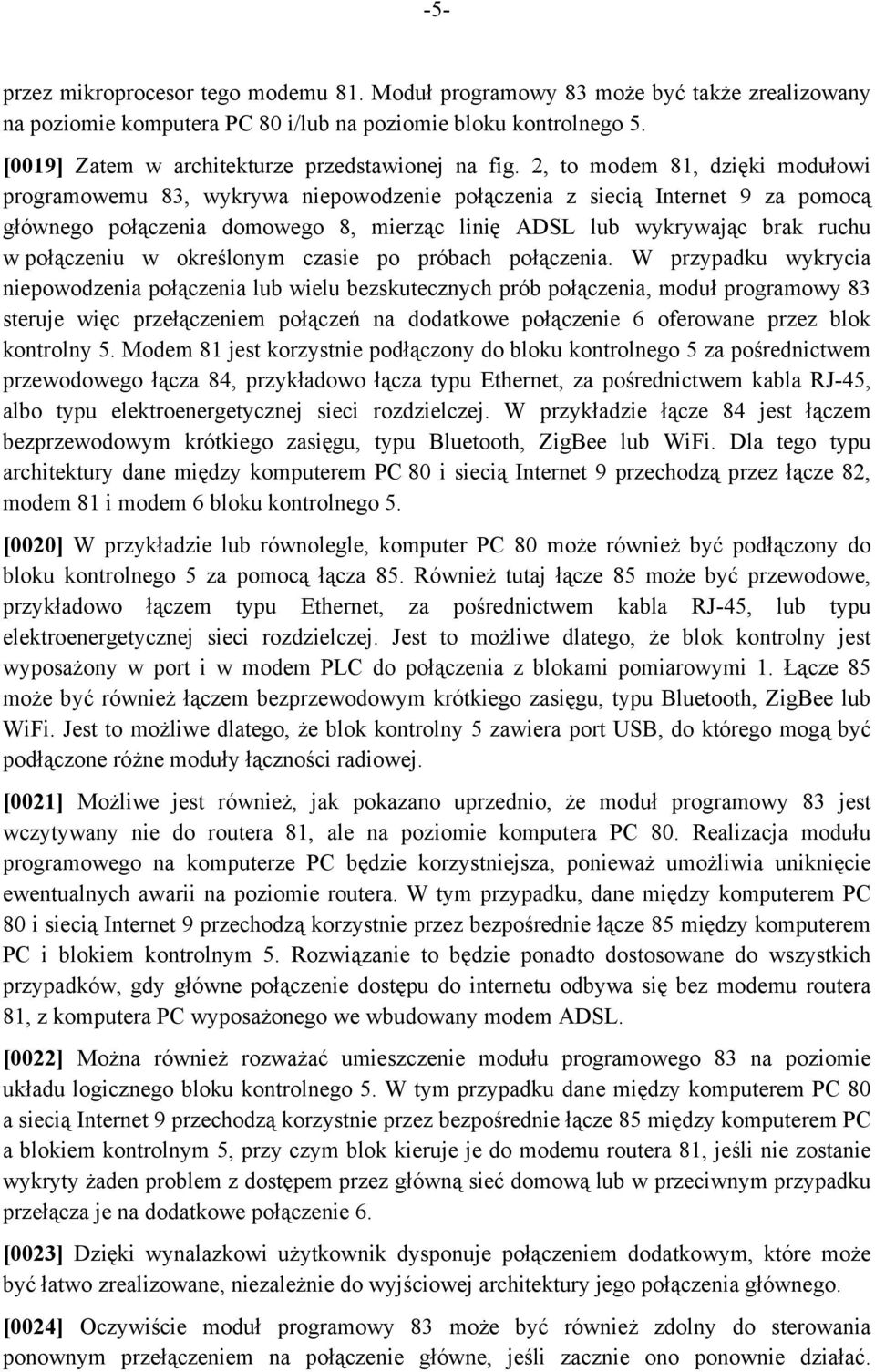

6 -5- przez mikroprocesor tego modemu 81. Moduł programowy 83 może być także zrealizowany na poziomie komputera PC 80 i/lub na poziomie bloku kontrolnego 5. [0019] Zatem w architekturze przedstawionej na fig. 2, to modem 81, dzięki modułowi programowemu 83, wykrywa niepowodzenie połączenia z siecią Internet 9 za pomocą głównego połączenia domowego 8, mierząc linię ADSL lub wykrywając brak ruchu w połączeniu w określonym czasie po próbach połączenia. W przypadku wykrycia niepowodzenia połączenia lub wielu bezskutecznych prób połączenia, moduł programowy 83 steruje więc przełączeniem połączeń na dodatkowe połączenie 6 oferowane przez blok kontrolny 5. Modem 81 jest korzystnie podłączony do bloku kontrolnego 5 za pośrednictwem przewodowego łącza 84, przykładowo łącza typu Ethernet, za pośrednictwem kabla RJ-45, albo typu elektroenergetycznej sieci rozdzielczej. W przykładzie łącze 84 jest łączem bezprzewodowym krótkiego zasięgu, typu Bluetooth, ZigBee lub WiFi. Dla tego typu architektury dane między komputerem PC 80 i siecią Internet 9 przechodzą przez łącze 82, modem 81 i modem 6 bloku kontrolnego 5. [0020] W przykładzie lub równolegle, komputer PC 80 może również być podłączony do bloku kontrolnego 5 za pomocą łącza 85. Również tutaj łącze 85 może być przewodowe, przykładowo łączem typu Ethernet, za pośrednictwem kabla RJ-45, lub typu elektroenergetycznej sieci rozdzielczej. Jest to możliwe dlatego, że blok kontrolny jest wyposażony w port i w modem PLC do połączenia z blokami pomiarowymi 1. Łącze 85 może być również łączem bezprzewodowym krótkiego zasięgu, typu Bluetooth, ZigBee lub WiFi. Jest to możliwe dlatego, że blok kontrolny 5 zawiera port USB, do którego mogą być podłączone różne moduły łączności radiowej. [0021] Możliwe jest również, jak pokazano uprzednio, że moduł programowy 83 jest wczytywany nie do routera 81, ale na poziomie komputera PC 80. Realizacja modułu programowego na komputerze PC będzie korzystniejsza, ponieważ umożliwia uniknięcie ewentualnych awarii na poziomie routera. W tym przypadku, dane między komputerem PC 80 i siecią Internet 9 przechodzą korzystnie przez bezpośrednie łącze 85 między komputerem PC i blokiem kontrolnym 5. Rozwiązanie to będzie ponadto dostosowane do wszystkich przypadków, gdy główne połączenie dostępu do internetu odbywa się bez modemu routera 81, z komputera PC wyposażonego we wbudowany modem ADSL. [0022] Można również rozważać umieszczenie modułu programowego 83 na poziomie układu logicznego bloku kontrolnego 5. W tym przypadku dane między komputerem PC 80 a siecią Internet 9 przechodzą korzystnie przez bezpośrednie łącze 85 między komputerem PC a blokiem kontrolnym 5, przy czym blok kieruje je do modemu routera 81, jeśli nie zostanie wykryty żaden problem z dostępem przez główną sieć domową lub w przeciwnym przypadku przełącza je na dodatkowe połączenie 6. [0023] Dzięki wynalazkowi użytkownik dysponuje połączeniem dodatkowym, które może być łatwo zrealizowane, niezależnie do wyjściowej architektury jego połączenia głównego. [0024] Oczywiście moduł programowy 83 może być również zdolny do sterowania ponownym przełączeniem na połączenie główne, jeśli zacznie ono ponownie działać.

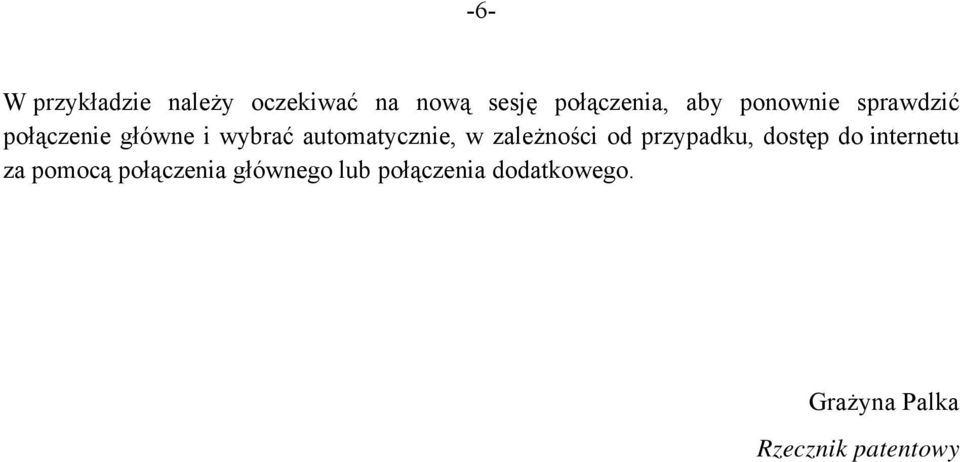

7 -6- W przykładzie należy oczekiwać na nową sesję połączenia, aby ponownie sprawdzić połączenie główne i wybrać automatycznie, w zależności od przypadku, dostęp do internetu za pomocą połączenia głównego lub połączenia dodatkowego. Grażyna Palka Rzecznik patentowy

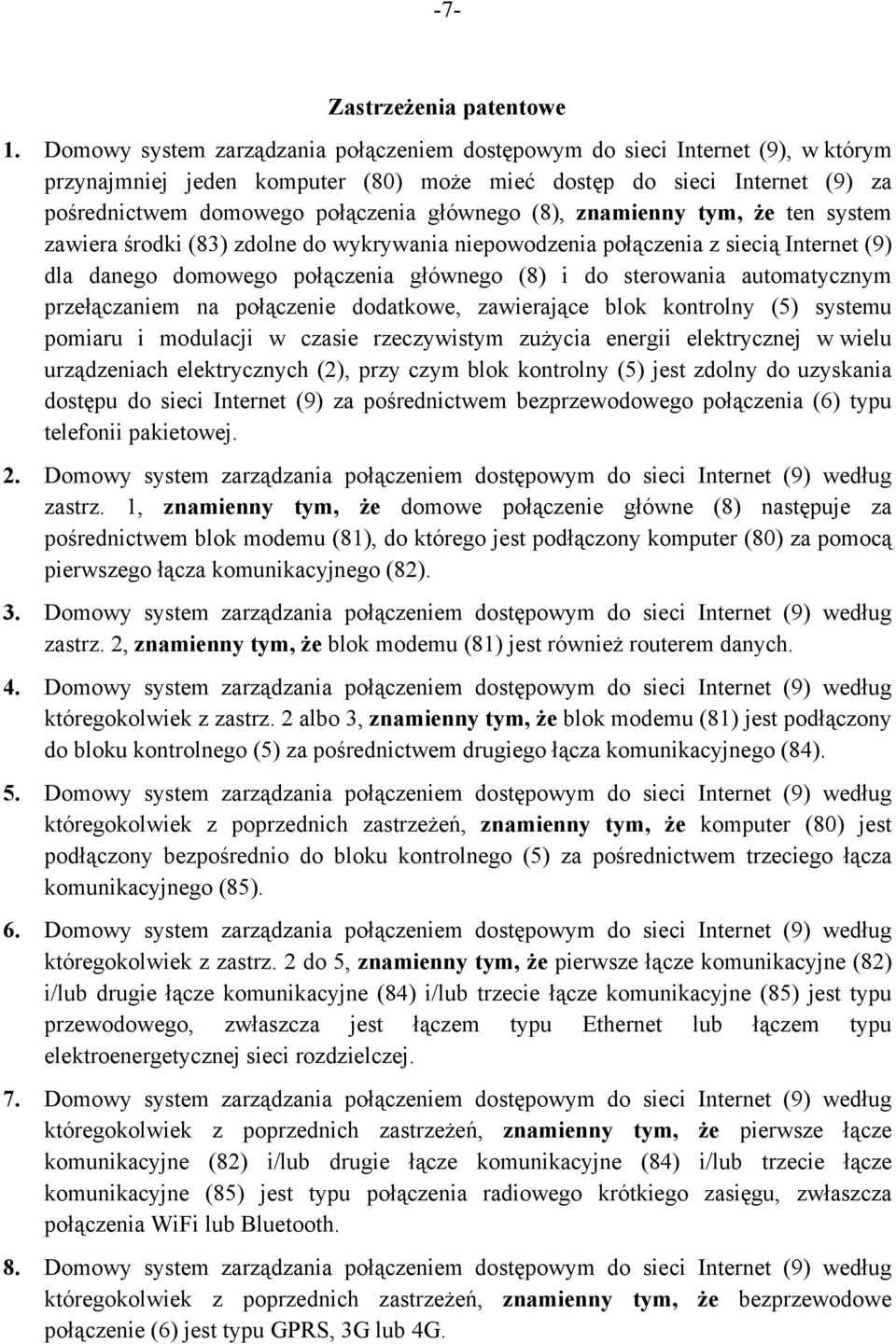

8 -7- Zastrzeżenia patentowe 1. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9), w którym przynajmniej jeden komputer (80) może mieć dostęp do sieci Internet (9) za pośrednictwem domowego połączenia głównego (8), znamienny tym, że ten system zawiera środki (83) zdolne do wykrywania niepowodzenia połączenia z siecią Internet (9) dla danego domowego połączenia głównego (8) i do sterowania automatycznym przełączaniem na połączenie dodatkowe, zawierające blok kontrolny (5) systemu pomiaru i modulacji w czasie rzeczywistym zużycia energii elektrycznej w wielu urządzeniach elektrycznych (2), przy czym blok kontrolny (5) jest zdolny do uzyskania dostępu do sieci Internet (9) za pośrednictwem bezprzewodowego połączenia (6) typu telefonii pakietowej. 2. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według zastrz. 1, znamienny tym, że domowe połączenie główne (8) następuje za pośrednictwem blok modemu (81), do którego jest podłączony komputer (80) za pomocą pierwszego łącza komunikacyjnego (82). 3. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według zastrz. 2, znamienny tym, że blok modemu (81) jest również routerem danych. 4. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według któregokolwiek z zastrz. 2 albo 3, znamienny tym, że blok modemu (81) jest podłączony do bloku kontrolnego (5) za pośrednictwem drugiego łącza komunikacyjnego (84). 5. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według któregokolwiek z poprzednich zastrzeżeń, znamienny tym, że komputer (80) jest podłączony bezpośrednio do bloku kontrolnego (5) za pośrednictwem trzeciego łącza komunikacyjnego (85). 6. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według któregokolwiek z zastrz. 2 do 5, znamienny tym, że pierwsze łącze komunikacyjne (82) i/lub drugie łącze komunikacyjne (84) i/lub trzecie łącze komunikacyjne (85) jest typu przewodowego, zwłaszcza jest łączem typu Ethernet lub łączem typu elektroenergetycznej sieci rozdzielczej. 7. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według któregokolwiek z poprzednich zastrzeżeń, znamienny tym, że pierwsze łącze komunikacyjne (82) i/lub drugie łącze komunikacyjne (84) i/lub trzecie łącze komunikacyjne (85) jest typu połączenia radiowego krótkiego zasięgu, zwłaszcza połączenia WiFi lub Bluetooth. 8. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według któregokolwiek z poprzednich zastrzeżeń, znamienny tym, że bezprzewodowe połączenie (6) jest typu GPRS, 3G lub 4G.

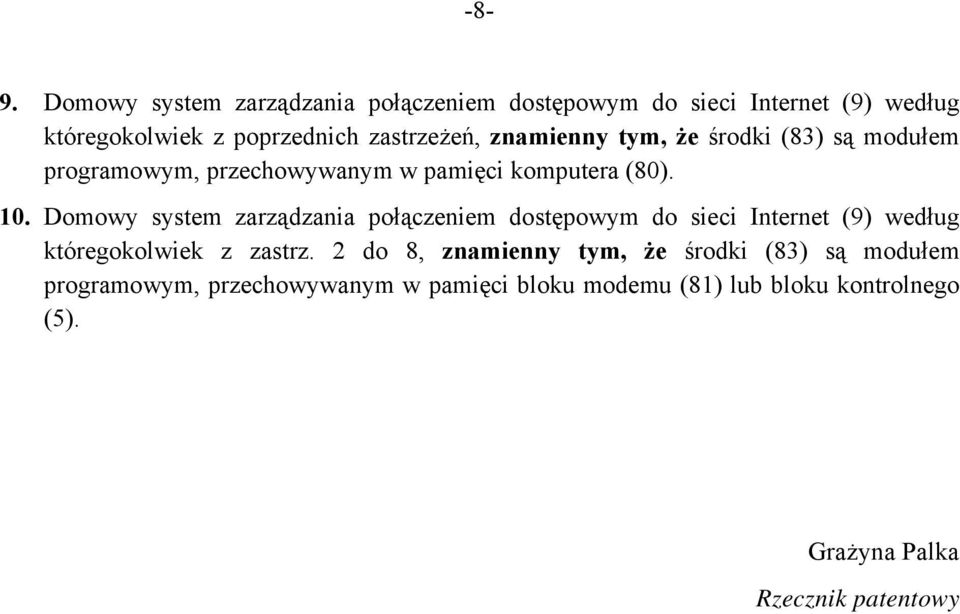

9 -8-9. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według któregokolwiek z poprzednich zastrzeżeń, znamienny tym, że środki (83) są modułem programowym, przechowywanym w pamięci komputera (80). 10. Domowy system zarządzania połączeniem dostępowym do sieci Internet (9) według któregokolwiek z zastrz. 2 do 8, znamienny tym, że środki (83) są modułem programowym, przechowywanym w pamięci bloku modemu (81) lub bloku kontrolnego (5). Grażyna Palka Rzecznik patentowy

10 -9-
