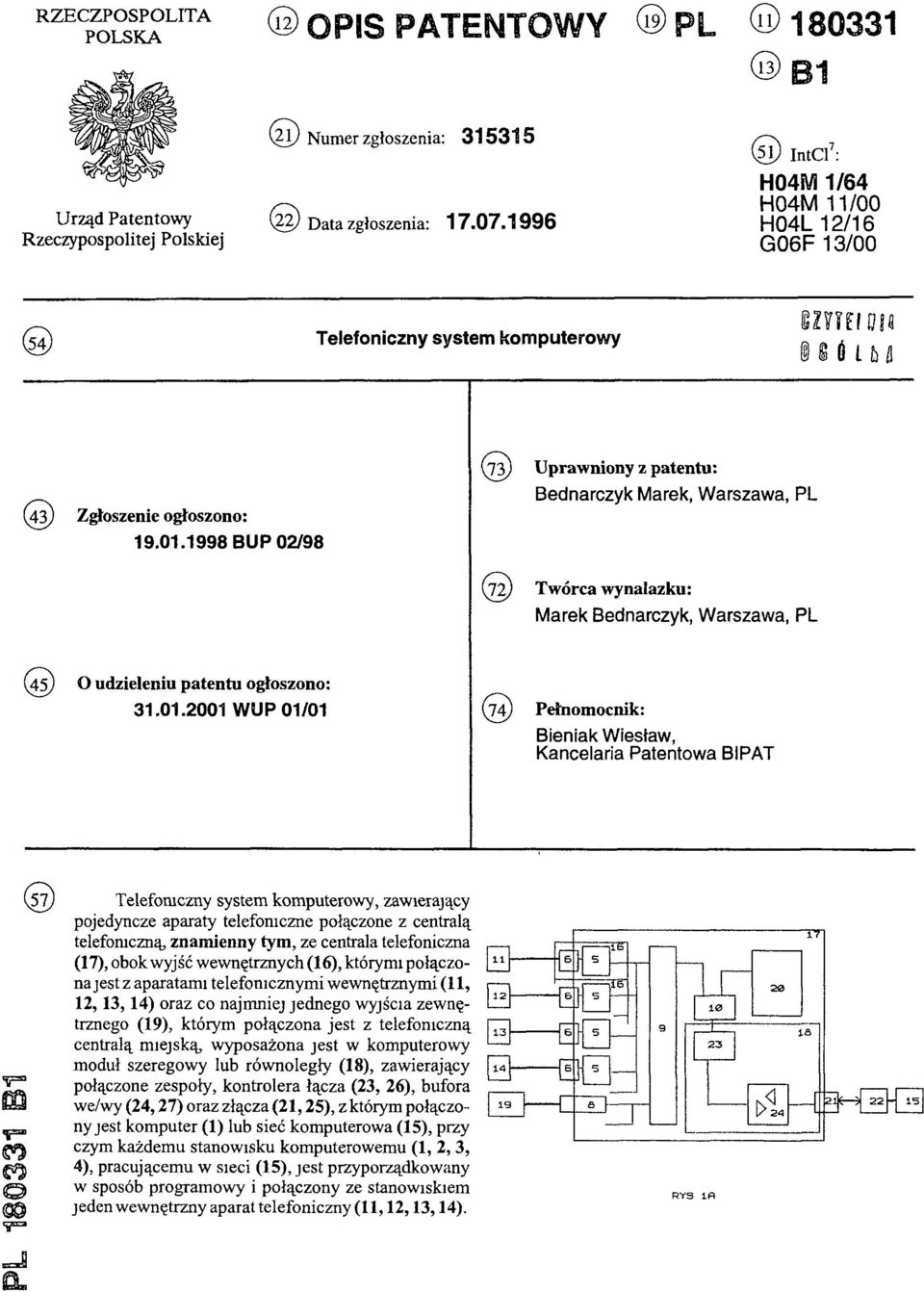

1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) IntCl7: H04M 1/64 H04M 11/00 H04L 12/16 G06F 13/00 (54) Telefoniczny system komputerowy (43) Zgłoszenie ogłoszono: BUP 02/98 (73) Uprawniony z patentu: Bednarczyk Marek, Warszawa, PL (72) Twórca wynalazku: Marek Bednarczyk, Warszawa, PL (45) O udzieleniu patentu ogłoszono: WUP 01/01 (74) Pełnomocnik: Bieniak Wiesław, Kancelaria Patentowa BIPAT PL B1 (57) Telefoniczny system komputerowy, zawierający pojedyncze aparaty telefoniczne połączone z centralą telefoniczną, znamienny tym, ze centrala telefoniczna (17), obok wyjść wewnętrznych (16), którymi połączona jest z aparatami telefonicznymi wewnętrznymi (11, 12,13,14) oraz co najmniej jednego wyjścia zewnętrznego (19), którym połączona jest z telefoniczną centralą miejską, wyposażona jest w komputerowy moduł szeregowy lub równoległy (18), zawierający połączone zespoły, kontrolera łącza (23, 26), bufora we/wy (24,27) oraz złącza (21,25), z którym połączony jest komputer (1) lub sieć komputerowa (15), przy czym każdemu stanowisku komputerowemu (1, 2, 3, 4), pracującemu w sieci (15), jest przyporządkowany w sposób programowy i połączony ze stanowiskiem jeden wewnętrzny aparat telefoniczny (11,12,13,14). R Y S 1A

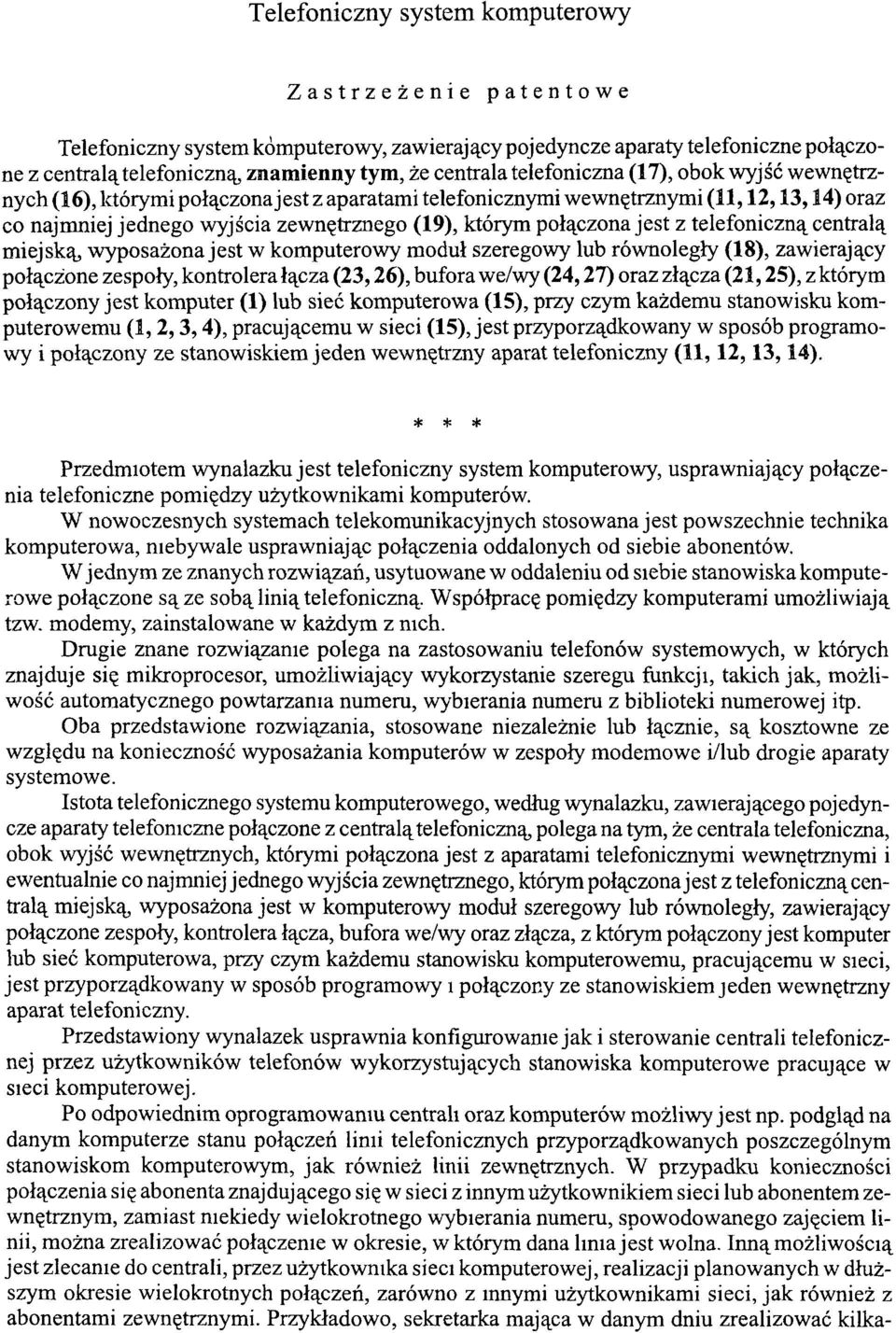

2 Telefoniczny system komputerowy Zastrzeżenie patentowe Telefoniczny system komputerowy, zawierający pojedyncze aparaty telefoniczne połączone z centralą telefoniczną, znamienny tym, że centrala telefoniczna (17), obok wyjść wewnętrznych (16), którymi połączona jest z aparatami telefonicznymi wewnętrznymi (11,12,13,14) oraz co najmniej jednego wyjścia zewnętrznego (19), którym połączona jest z telefoniczną centralą miejską, wyposażona jest w komputerowy moduł szeregowy lub równoległy (18), zawierający połączone zespoły, kontrolera łącza (23,26), bufora we/wy (24,27) oraz złącza (21,25), z którym połączony jest komputer (1) lub sieć komputerowa (15), przy czym każdemu stanowisku komputerowemu (1,2,3,4), pracującemu w sieci (15), jest przyporządkowany w sposób programowy i połączony ze stanowiskiem jeden wewnętrzny aparat telefoniczny (11,12,13,14). * * * Przedmiotem wynalazku jest telefoniczny system komputerowy, usprawniający połączenia telefoniczne pomiędzy użytkownikami komputerów. W nowoczesnych systemach telekomunikacyjnych stosowana jest powszechnie technika komputerowa, niebywale usprawniając połączenia oddalonych od siebie abonentów. W jednym ze znanych rozwiązań, usytuowane w oddaleniu od siebie stanowiska komputerowe połączone są ze sobą linią telefoniczną. Współpracę pomiędzy komputerami umożliwiają tzw. modemy, zainstalowane w każdym z nich. Drugie znane rozwiązanie polega na zastosowaniu telefonów systemowych, w których znajduje się mikroprocesor, umożliwiający wykorzystanie szeregu funkcji, takich jak, możliwość automatycznego powtarzania numeru, wybierania numeru z biblioteki numerowej itp. Oba przedstawione rozwiązania, stosowane niezależnie lub łącznie, są kosztowne ze względu na konieczność wyposażania komputerów w zespoły modemowe i/lub drogie aparaty systemowe. Istota telefonicznego systemu komputerowego, według wynalazku, zawierającego pojedyncze aparaty telefoniczne połączone z centralą telefoniczną, polega na tym, że centrala telefoniczna, obok wyjść wewnętrznych, którymi połączona jest z aparatami telefonicznymi wewnętrznymi i ewentualnie co najmniej jednego wyjścia zewnętrznego, którym połączona jest z telefoniczną centralą miejską, wyposażona jest w komputerowy moduł szeregowy lub równoległy, zawierający połączone zespoły, kontrolera łącza, bufora we/wy oraz złącza, z którym połączony jest komputer lub sieć komputerowa, przy czym każdemu stanowisku komputerowemu, pracującemu w sieci, jest przyporządkowany w sposób programowy i połączony ze stanowiskiem jeden wewnętrzny aparat telefoniczny. Przedstawiony wynalazek usprawnia konfigurowanie jak i sterowanie centrali telefonicznej przez użytkowników telefonów wykorzystujących stanowiska komputerowe pracujące w sieci komputerowej. Po odpowiednim oprogramowaniu centrali oraz komputerów możliwy jest np. podgląd na danym komputerze stanu połączeń linii telefonicznych przyporządkowanych poszczególnym stanowiskom komputerowym, jak również linii zewnętrznych. W przypadku konieczności połączenia się abonenta znajdującego się w sieci z innym użytkownikiem sieci lub abonentem zewnętrznym, zamiast niekiedy wielokrotnego wybierania numeru, spowodowanego zajęciem linii, można zrealizować połączenie w okresie, w którym dana linia jest wolna. Inną możliwością jest zlecanie do centrali, przez użytkownika sieci komputerowej, realizacji planowanych w dłuższym okresie wielokrotnych połączeń, zarówno z innymi użytkownikami sieci, jak również z abonentami zewnętrznymi. Przykładowo, sekretarka mająca w danym dniu zrealizować kilka-

3 3 dziesiąt lub kilkaset połączeń telefonicznych, za pomocą komputera zleca ich realizację centrali w ustalonym przez siebie harmonogramie czasowym. Połączenia abonentów następują zgodnie z tym harmonogramem, w zależności od stanu linii, wolna czy zajęta. Wynalazek umożliwia także wybieranie abonentów wewnętrznych czy zewnętrznych nie tylko po numerach, lecz po nazwach, imionach czy nazwiskach, co jest o wiele wygodniejsze. Najpierw przecież na myśl przychodzi nam dany abonent, a później dopiero szukamy jego numeru. Wynalazek umożliwia rezygnację z szukania numeru. Przedstawione przykładowo możliwości wykorzystania wynalazku wskazują na ułatwienie realizacji połączeń, jak też ogromne oszczędności czasu. Również znaczne oszczędności finansowe pociąga za sobą zastosowanie wynalazku. Zamiast bowiem, rozbudowanych telefonów systemowych znajdujących się zazwyczaj na stanowiskach komputerowych, wystarczają najprostsze aparaty telefoniczne, gdyż funkcje realizowane dotychczas przez każdy z telefonów systemowych, znajdujących się na wielu stanowiskach komputerowych, realizowane są przez jedną centralę obsługującą wszystkie stanowiska pracujące w sieci komputerowej. Wynalazek jest pokazany w przykładzie realizacji na rysunku, na którym fig. 1 przedstawia system, w którym sieć komputerowa jest bezpośrednio połączona do centrali telefonicznej, fig. 1A - ideowy modułowy schemat centrali dla takiego rozwiązania, zaś fig. 2 przedstawia system, w którym centrala telefoniczna połączona jest za pośrednictwem łącza szeregowego lub równoległego z jedną komputerową stacją roboczą pracującą w sieci komputerowej, a fig. 2A - ideowy modułowy schemat centrali dla tego rozwiązania. Czterem stanowiskom komputerowym 1,2,3 i 4 przyporządkowane zostały aparaty telefoniczne 11,12,13 i 14. Komputery pracują w sieci komputerowej 15. Telefony są połączone wyjściami wewnętrznymi 16 z centralą 17. Centrala wyposażona jest w komputerowy moduł sieciowy 18, poprzez który jest połączona z siecią 15. Ponadto, centrala 17 za pośrednictwem wyjścia zewnętrznego 19 połączona jest z nie pokazaną na rysunku telefoniczną centralą miejską. Centrala 17 zawiera typowe układy telekomunikacyjne. Do telefonicznych portów wewnętrznych 5 centrali podłączone są, za pośrednictwem złącz 6, telefony wewnętrzne 11,12,13 i 14. Linie miejskie 19 podłączone są do centrali 17 przez złącza i porty zewnętrzne 8 centrali. Układ komutacyjny 9 centrali powoduje łączenie poszczególnych telefonów wewnętrznych z liniami miejskimi. Mikroprocesor 10 centrali nadzoruje pracą centrali i spełnia funkcje analizy danych przesłanych z sieci komputerowej i realizacji tych zleceń. Dane konfiguracyjne centrali telefonicznej i telefonicznego systemu komputerowego znajdują się w pamięci 20. Centrala telefoniczna połączona jest przez złącze 21 i przez l ub sieciowy 22 z lokalną siecią komputerową 15. Kontroler sieci ethernet 23 otrzymuje i przesyła dane przez złącze 21 w sieć za pośrednictwem bufora 24. W rozwiązaniu przedstawionym na fig. 2 centrala telefoniczna 17 połączona jest przez złącza szeregowe lub równoległe 25 i 28 z komputerem 1, połączonym poprzez sieć komputerową 15 z pozostałymi komputerami sieci 2, 3 i 4. Kontroler łącza szeregowego lub równoległego 26 otrzymuje i przesyła dane za pośrednictwem bufora 27, poprzez złącze 25, połączone ze złączem 28 komputera 1.

4

5 F ig. 1

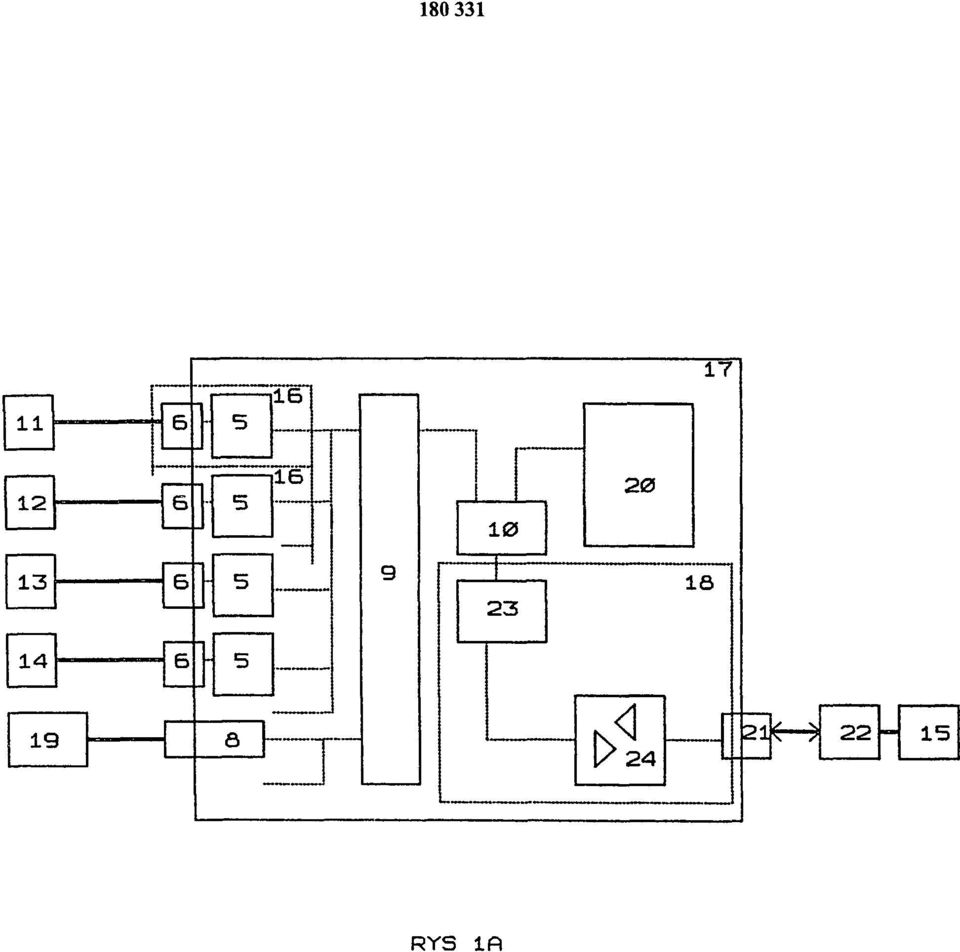

6 RYS 1A

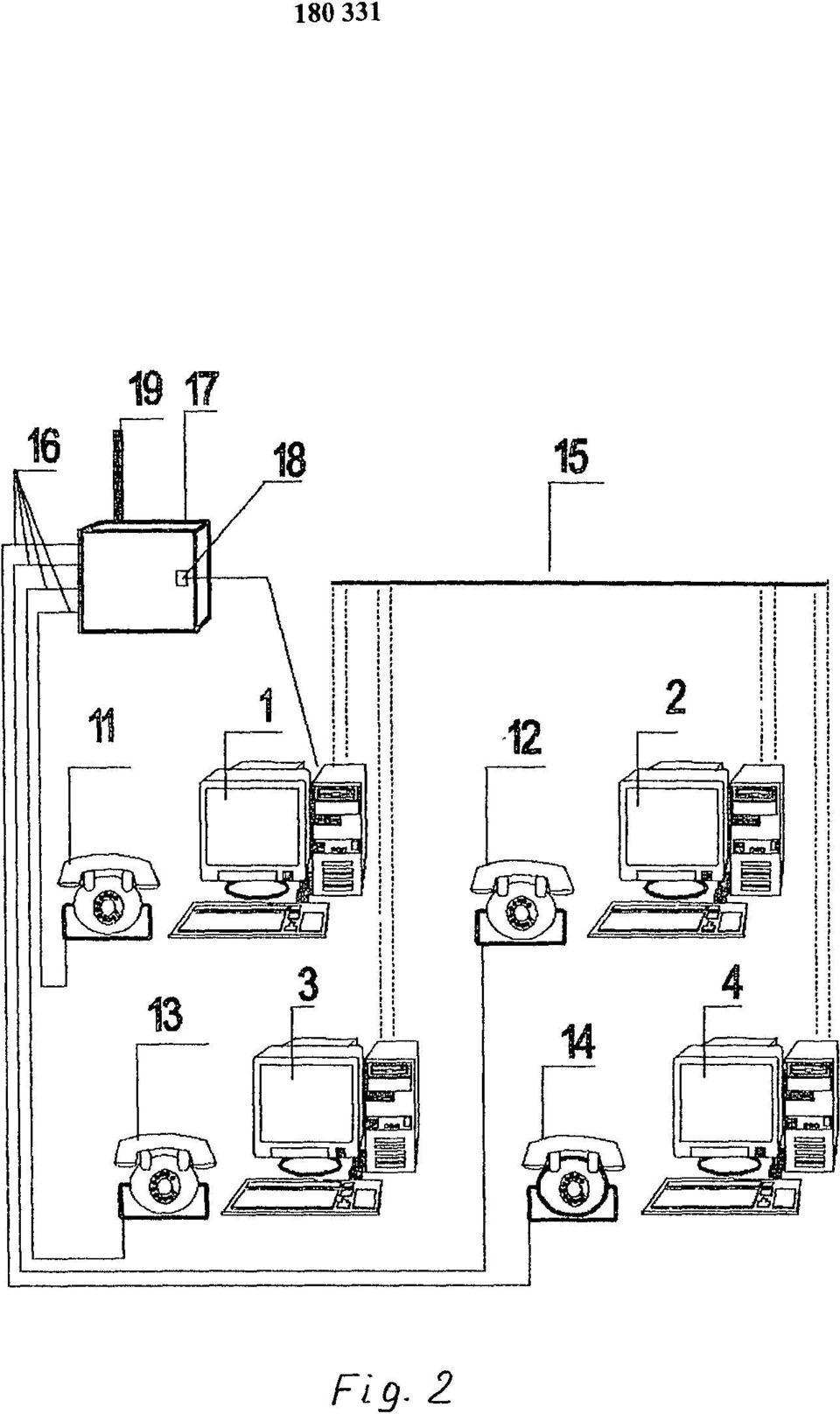

7 Fig. 2

8 RYS 2 A Departament Wydawnictw UP RP. Nakład 60 egz. Cena 2,00 zł.
