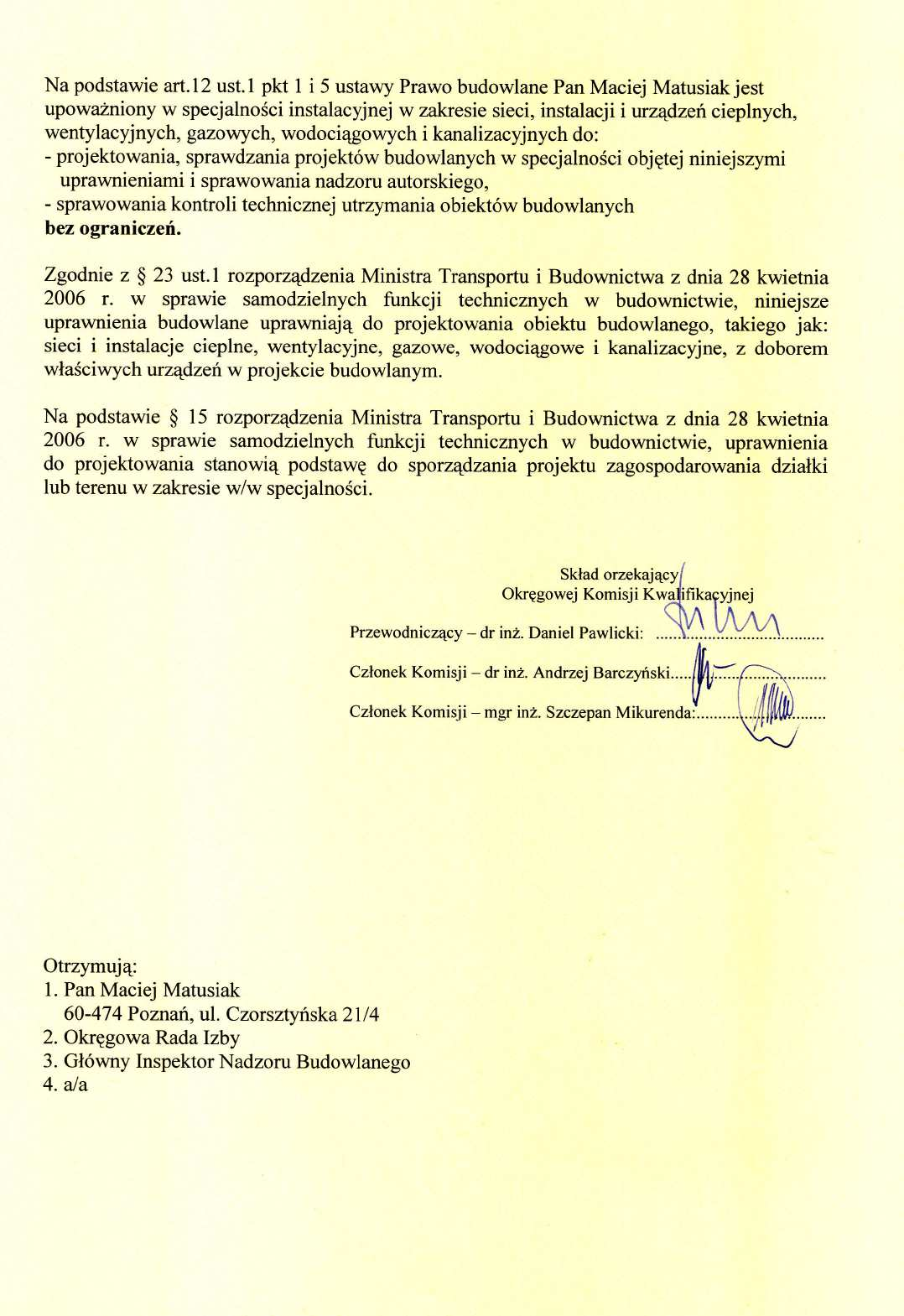

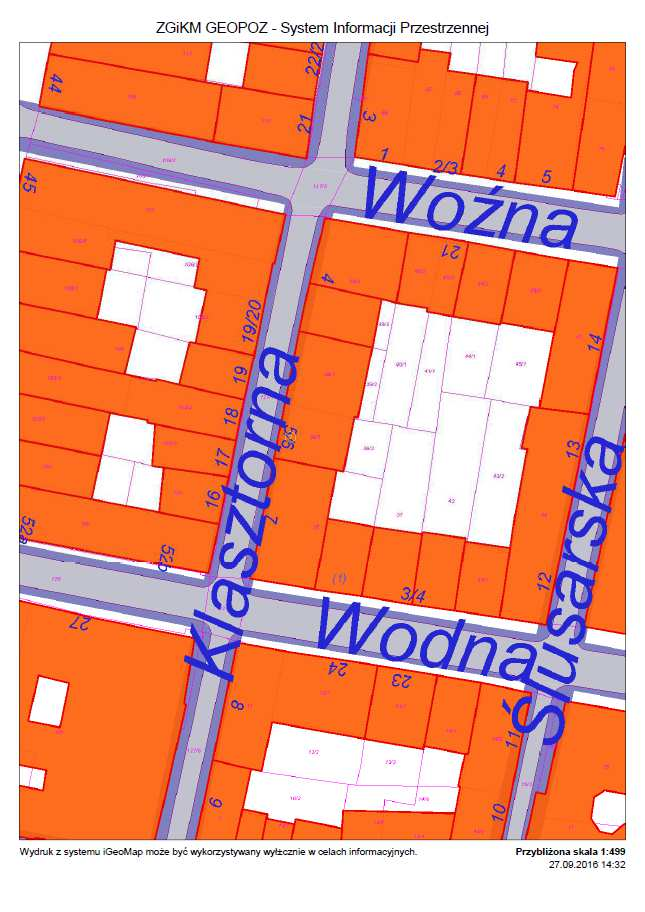

1 Spis treści 1. Dane ogólne Przedmiot opracowania Podstawa opracowania Zakres opracowania Opis stanu istniejącego Stan projektowany Wewnętrzna instalacja gazowa Obliczenia instalacji gazowej Zabezpieczenia antykorozyjne instalacji Próba szczelności instalacji gazowej Wentylacja i odprowadzenie spalin Wentylacja pomieszczeń Odprowadzenie spalin Wymagane zmiany na potrzeby instalacji gazowej Odbiór i uruchomienie instalacji gazowej Informacja o odziaływaniu inwestycji Uwagi końcowe Załączniki... 6 Załączniki 1. Uprawnienia projektanta i sprawdzającego 2. Oświadczenie projektanta i sprawdzającego 3. Mapa poglądowa 4. Opinia techniczna PSG Sp. z o.o. 5. Opinia kominiarska 6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zestawienie rysunków 1. Rzut piwnicy 2. Rzut parteru 3. Rzut I piętra 4. Rzut II piętra 5. Rzut poddasza 6. Rozwiniecie instalacji gazowej 7. Rzut piwnicy stan istniejący 8. Rzut parteru stan istniejący 9. Rzut I piętra stan istniejący 10. Rzut II piętra stan istniejący 11. Rzut poddasza stan istniejący 1

2 1. Dane ogólne 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany przebudowy wewnętrznej instalacji gazowej w budynku mieszkalnym wielorodzinnym przy ul. Klasztornej 5/6 w Poznaniu Podstawa opracowania Zlecenie Inwestora. Archiwalne podkłady architektoniczno budowlane. Wizja lokalna. Katalogi urządzeń. Obowiązujące przepisy i normy Zakres opracowania W zakres opracowania wchodzi wyniesienie gazomierzy na wspólną klatkę schodową, oraz wymiana przewodów instalacji gazowej do istniejących urządzeń gazowych kuchenki gazowe i gazowe podgrzewacze wody. Wymiana instalacji nastąpi od przyłącza gazowego (od zaworu głównego) niskiego ciśnienia do odbiorników w mieszkaniach. Modernizacja przyłącza nie wchodzi w zakres opracowania. Instalacja gazowa zasilać będzie istniejące kuchenki gazowe oraz gazowe podgrzewacze wody. Ilość urządzeń gazowych (zapotrzebowanie na paliwo gazowe) bez zmian. 2. Opis stanu istniejącego Odbiorniki gazu w przedmiotowym budynku zasilane są przyłącza gazowego niskiego ciśnienia. Istniejąca instalacja w mieszkaniach zasila kuchenki gazowe oraz gazowe podgrzewacze wody. Piony gazowe prowadzone mieszkania. Główny poziom rozprowadzony pod stropem piwnic. Kurek główny znajduje się na ścianie zewnętrznej budynku w szafce gazowej. Instalacja gazowa wykonana jest z rur stalowych łączonych przez skręcanie (kształtki gwintowane). Instalacja z uwagi na nieszczelności została wyłączona z użytku. 3. Stan projektowany 3.1. Wewnętrzna instalacja gazowa Zakres przebudowy zgodnie z wytycznymi Inwestora obejmuje całą instalację gazową do istniejących odbiorników. Wewnętrzna instalacja gazowa niskiego ciśnienia będzie doprowadzać gaz do istniejących kuchenek, oraz gazowych podgrzewaczy wody. Instalację wewnętrzną prowadzoną w piwnicy, na klatkach schodowych do gazomierzy, wykonać z rur stalowych czarnych przewodowych bez szwu łączonych przez spawanie, natomiast przy gazomierzach na gwint łącznikami czarnymi. Instalację od gazomierzy do odbiorników wykonać z rur miedzianych łączonych przez zaciskanie łączniki zaprasowywane. Do mocowania rur instalacji gazowej należy stosować uchwyty wykonane z materiałów niepalnych z przekładkami tłumiącymi drgania. Uchwyty (obejmy) powinny być mocowane 2

3 przy pomocy stalowych kołków rozporowych o konstrukcji uwzględniającej materiał, z którego wykonana została przegroda budowlana. Połączenia instalacji z urządzeniami gazowymi wykonać jako rozłączne stosując śrubunki. Przed kuchenkami zamontować zawory odcinające do gazu dn15. Natomiast przed gazowym podgrzewaczem należy zamontować zawory odcinające oraz siatkowe filtry do gazu dn 20. Do pomiaru ilości zużytego gazu dla poszczególnych mieszkań projektuje się gazomierze miechowe G 4 (G1,6 dla samej kuchenki). Poziom podstawy gazomierza powinien mieścić się w przedziale od 0,3 m do 1,80 m nad posadzką. Przed każdym gazomierzem należy zamontować zawór odcinający dn25. Gazomierze będą montowane w zamykanych szafkach (wentylowanych). Szafki należy wyposażyć w szybkę na wysokości czytnika gazomierza, w celu odczytów zużycia gazu. Wszystkie przewody prowadzić po wierzchu ścian pod stropem poszczególnych pomieszczeń. Przewody instalacji gazowej, w stosunku do przewodów innych instalacji stanowiących wyposażenie budynku (centralnego ogrzewania, wodnej, kanalizacyjnej, elektrycznej, piorunochronnej itp.), należy lokalizować w sposób zapewniający bezpieczeństwo ich użytkowania. Odległość między przewodami instalacji gazowej a innymi przewodami powinna umożliwiać wykonanie prac konserwacyjnych. Poziome odcinki instalacji gazowych powinny być usytuowane w odległości co najmniej 0,1 m powyżej tych przewodów instalacyjnych. Przewody instalacji gazowej krzyżujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 20 mm. Przejścia przewodów przez przegrody budowlane wykonać w rurach stalowych ochronnych, których średnica wewnętrzna będzie co najmniej 20 mm większa od średnicy rury gazowej. Przestrzeń między rurami należy uszczelnić ogniochronną masą uszczelniającą. W rurze ochronnej nie należy wykonywać żadnych połączeń rurociągów Obliczenia instalacji gazowej Obliczenia instalacji gazowej polegają na określeniu dopuszczalnej straty ciśnienia w instalacji. Spadek ciśnienia na projektowanej instalacji gazowej od zaworu głównego do najdalej położonego urządzenia gazowego nie przekracza 120 Pa. Obliczenia przeprowadzono przy następujących założeniach: - gaz GZ-50 o wartości opałowej 34 MJ/m 3, - moc kuchenki 9 kw, - moc gazowego podgrzewacza c.w.u 17-21kW - sprawność urządzeń - 80% Zabezpieczenia antykorozyjne instalacji W celu zabezpieczenia przed korozją przewodów gazowych, należy wszystkie rury stalowe oczyścić szczotkami stalowymi i pomalować 4 krotnie: 1. dwie warstwy farby antykorozyjnej, 2. dwie warstwy farby olejnej w kolorze żółtym. 3

4 3.4. Próba szczelności instalacji gazowej Przed przekazaniem do użytkowania instalacji gazowej należy przeprowadzić próbę szczelności. Próbę szczelności należy przeprowadzić po oczyszczeniu, zaślepieniu końcówek, otwarciu kurków i odłączeniu odbiorników. Próbę wykonać przy użyciu sprężonego powietrza o ciśnieniu 0,05MPa i 0,1 MPa (Urządzenia 0,0375MPa). Manometr użyty do przeprowadzenia próby szczelności powinien spełniać wymagania klasy dokładności i posiadać świadectwo legalizacji. Wynik głównej próby szczelności uznaje się za pozytywny, jeżeli w czasie 30 minut od ustabilizowania się ciśnienia czynnika próbnego nie nastąpi spadek ciśnienia. Z przeprowadzenia próby szczelności sporządza się protokół, który powinien być podpisany przez właściciela budynku oraz wykonawcę instalacji gazowej. Po dokonaniu podłączenia do gazomierzy należy: - odpowietrzyć i napełnić instalację gazem, - sprawdzić szczelność połączeń gazomierza z instalacją gazową przyrządem o czułości co najmniej 0,25 % metanu lub przy zastosowaniu środka spieniającego. 4. Wentylacja i odprowadzenie spalin 4.1. Wentylacja pomieszczeń Wentylacja pomieszczeń odbywa się poprzez istniejące murowane przewody kominowe. Pomieszczenia z odbiornikami gazowymi posiadają sprawną wentylację grawitacyjną wg opinii kominiarskiej (w załączeniu) 4.2. Odprowadzenie spalin Podgrzewacze gazowe wody (typu junkers ) posiadają indywidualne podłączenia do przewodów kominowych Wymagane zmiany na potrzeby instalacji gazowej Mieszkanie nr 3 pokój zaadaptowano na pokój z aneksem kuchennym należy podłączyć wentylację grawitacyjną (Gr IX przewód nr 2), przewód należy uszczelnić wkładami typu ALUFOL. Uszczelnić przewód nr 3 Gr VIII wkładem typu ALUFOL podłączony okap mechaniczny. Zamurować otwór po byłej wentylacji kuchni przewód nr 3 Gr VI. Mieszkanie nr 12 łącznik spalinowy o długości ponad 2m poprawić. Mieszkania z urządzeniami gazowymi: - We wszystkich mieszkaniach z urządzeniami gazowymi należy zamontować kratki wentylacyjne transferowe w drzwiach do łazienki o powierzchni min. 220 cm 2 (netto). - Zamontować nawiewniki okienne w celu poprawy ciągów kominowych/wentylacyjnych. - Wymienić kratki wentylacyjne w kuchniach i łazienkach kratki 14x21 cm, montaż nie więcej niż 15 cm od stropu (górna krawedz). UWAGA: - Wykonać opinię kominiarską celem sprawdzenia poprawność podłączeń po wykonaniu prac. 4

5 - Uporządkowanie podłączeń wentylacyjnych po demontażu gazowych podgrzewaczy wody planowana budowa węzła cieplnego na potrzeby przygotowania ciepłej wody i centralnego ogrzewania. 5. Odbiór i uruchomienie instalacji gazowej Odbiór instalacji gazowej może być przeprowadzony po wykonaniu pozytywnych prób szczelności w obecności dostawcy gazu. Napełnienie instalacji gazem przez otwarcie dopływu gazu i usunięcie z rurociągu powietrza może nastąpić dopiero po sprawdzeniu szczelności instalacji oraz uzyskaniu pozytywnej opinii kominiarskiej. 6. Informacja o odziaływaniu inwestycji Obszar oddziaływania obiektu (inwestycji) mieści się w całości na działce nr 36/1 (w budynku mieszkalnym Klasztorna 5/6 w Poznaniu), na której został zaprojektowany. 7. Uwagi końcowe Wszystkie prace należy wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych. Ponadto wszystkie prace muszą być prowadzone i zakończone przy zachowaniu należytej staranności oraz zgodnie ze sztuką budowlaną. Wszystkie materiały zastosowane do montażu instalacji muszą posiadać niezbędne atesty, dopuszczające je do stosowania na terenie Polski. Minimalna kubatura pomieszczenia z urządzeniem gazowy z otwartą komorą spalania wynosi 8m 3 sprawdzić przed wykonaniem instalacji. Minimalna wysokość pomieszczenia z urządzeniem gazowym 2,2m. Dopuszczalne obciążenia cieplne pomieszczeń z urządzeniami z otwartą komorą spalania: Kuchnia 930W/m 3 Wnęki kuchenne (kuchnie ślepe) i pomieszczenia na pobyt ludzi 175W/m 3 Łazienki 4650 W/m 3 Sposób układania i mocowania przewodów wykonać zgodnie z wytycznymi producenta rur. Dopuszcza się prowadzenie przewodów instalacji gazowych przez pomieszczenia mieszkalne, pod warunkiem zastosowania rur miedzianych, zgodnych z Polską Normą dotyczącą rur miedzianych do gazu, łączonych przez lutowanie lutem twardym, lub rur stalowych bez szwu i rur stalowych ze szwem przewodowych, zgodnych z Polską Normą dotyczącą rur przewodowych, łączonych przez spawanie do mediów palnych. Rozstaw podejść dla gazomierzy (130/250 mm) ustalić z dostawcą paliwa/gazu, Urządzenia i armaturę podłączyć zgodnie z DTR producentów 5

6 8. Załączniki 6

7 7

8 8

9 9

10 10

11 11

12 Poznań, wrzesień 2016 OŚWIADCZENIE PROJEKTANTA Ja niżej podpisany mgr inż. Adam Lalasz oświadczam, że projekt budowlany: Przebudowa wewnętrznej instalacji gazowej w budynku mieszkalnym przy ul. Klasztornej 5/6 w Poznaniu opracowany na rzecz Zamawiającego: Wspólnota Mieszkaniowa ul. Klasztorna 5/6, Poznań został zaprojektowany zgodnie z prawem oraz zasadami wiedzy technicznej. Podstawa oświadczenia: art.20 ust.4 Ustawy z dnia r-Prawo Budowlane (Dz.U.2003r Nr.207 poz.2016 ze zmianami)... OŚWIADCZENIE SPRAWDZAJĄCEGO Ja niżej podpisany mgr inż. Maciej Matusiak oświadczam, że projekt budowlany: Przebudowa wewnętrznej instalacji gazowej w budynku mieszkalnym przy ul. Klasztornej 5/6 w Poznaniu opracowany na rzecz Zamawiającego: Wspólnota Mieszkaniowa ul. Klasztorna 5/6, Poznań został zaprojektowany zgodnie z prawem oraz zasadami wiedzy technicznej. Podstawa oświadczenia: art.20 ust.4 Ustawy z dnia r-Prawo Budowlane (Dz.U.2003r Nr.207 poz.2016 ze zmianami)... 12

13 13

14 14
