Projekt budowlany wewnętrznej instalacji gazowej i centralnego ogrzewania

Transkrypt

1 EUROSYSTEM Zakład Instalacyjny Projektowania, Nadzoru i Wykonawstwa Oborniki Śląskie ul. Paderewskiego 21 tel. (071) , kom REGON: NIP: Projekt budowlany wewnętrznej instalacji gazowej i centralnego ogrzewania Obiekt: Adres: Lokale mieszkalne nr 1, 3, 5, 7, 9 i 10 w budynku mieszkalnym wielorodzinnym Wrocław, ul. Mikołaja Reja 36, dz. nr 86, AM-15, obręb Plac Grunwaldzki Inwestor: Gmina Wrocław, pl. Nowy Targ 1/8, Wrocław reprezentowana przez Wrocławskie Mieszkania Sp. z o.o. ul. Reja 53-55, Wrocław Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (tekst jednolity Dz.U nr 243 poz z późniejszymi zmianami) oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Sprawdził: mgr inż. Krzysztof Węgrzynowicz mgr inż. Robert Markowski Wrocław, październik 2011r.

2 Spis treści Strona tytułowa str. 1 Zaświadczenie o przynależności do DOIIB i stwierdzenie przygotowania zawodowego str. 2-3 Spis treści str. 4 Spis załączników str. 5 Załączniki str I. Część opisowa 1. Podstawa opracowania str Zakres opracowania str Opis techniczny str Informacja BIOZ str Uwagi końcowe str. 23 II. Część rysunkowa 1. Projekt zagospodarowania terenu skala 1: 1000 str Rzut mieszkania nr 1 inst. gazowa i c.o. skala 1: 50 str Rzut mieszkania nr 3 inst. gazowa i c.o. skala 1: 50 str Rzut mieszkania nr 5 inst. gazowa i c.o. skala 1: 50 str Rzut mieszkania nr 7 inst. gazowa i c.o. skala 1: 50 str Rzut mieszkania nr 9 i 10 inst. gazowa i c.o. skala 1: 50 str Izometria inst. gazowej - mieszkanie nr1 skala 1: 50 str Izometria inst. gazowej - mieszkanie nr3 skala 1: 50 str Izometria inst. gazowej - mieszkanie nr5 skala 1: 50 str Izometria inst. gazowej - mieszkanie nr7 skala 1: 50 str Izometria inst. gazowej - mieszkanie nr9 skala 1: 50 str Izometria inst. gazowej - mieszkanie nr10 skala 1: 50 str Szczegół rozwiązania komina skala 1: 50 str. 36

3 WYKAZ ZAŁĄCZNIKÓW 1. Informacja o przyłączeniu do sieci gazowej dodatkowych urządzeń nr WR-TRU/MM/INF/ z dnia r. str.6 2. Opinia Kominiarska nr 128 z dnia r. str Opinia Kominiarska nr 129 z dnia r. str Opinia Kominiarska nr 130 z dnia r. str Opinia Kominiarska nr 131 z dnia r. str Opinia Kominiarska nr 132 z dnia r. str Opinia Kominiarska nr 133 z dnia r. str.17-18

4 I. Część opisowa 1. Podstawa opracowania zlecenie Inwestora inwentaryzacja architektoniczno-budowlana Informacja Zakładu Gazowniczego we Wrocławiu opinia kominiarska uzgodnienia z Inwestorem w trakcie opracowywania dokumentacji obowiązujące normy i przepisy 2. Zakres opracowania Niniejsze opracowanie obejmuje montaż wewnętrznej instalacji gazowej n/ciśn. doprowadzającej gaz do odbiorników gazowych wraz z instalacją centralnego ogrzewania w lokalach mieszkalnych nr1, 3, 5, 7, 9, 10 przy ul. Mikołaja Reja 36 we Wrocławiu. 3. Opis techniczny Stan istniejący: Obecnie mieszkania posiadają ogrzewanie grzejnikowe zasilane centralnie z węzła cieplnego. Wszystkie mieszkanie posiadają instalację gazową wykonaną z rur stalowych zasilającą odbiorniki gazowe, która jest w złym stanie technicznym. W obiekcie zainstalowane są kuchenki gazowe 4-ro palnikowe oraz przepływowe podgrzewacze ciepłej wody użytkowej z otwartą komorą spalania. Pomieszczenia, w których zainstalowano podgrzewacze gazowe nie posiadają wentylacji nawiewnej. Ze względu na zły stan techniczny istniejących przewodów oraz planowany montaż kotłów dwufunkcyjnych zaistniała konieczność wykonania nowej instalacji w obrębie lokali. Instalacje projektowane: 3.1. Instalacja gazowa W każdym lokalu mieszkalnym zaprojektowano nową instalację gazową, dostarczającą gaz na potrzeby bytowe i grzewcze do nowego kotła z zamkniętą komorą spalania wiszącego dwufunkcyjnego o mocy 24kW oraz do istniejącej

5 kuchenki gazowej. Instalacje zasilane będą z istniejących pionów i przewodów gazowych 25/ 32mm przechodzących przez poszczególne mieszkania. Pomiar zużycia gazu w lokalu nr 3, 5, 7 i 10 odbywać się będzie istniejącymi gazomierzami G-4 zainstalowanymi w przedpokoju lub pomieszczeniu gospodarczym. W lokalu nr 1 zaprojektowano nowy gazomierz G-4 zainstalowany w przedpokoju w miejscu istniejącego gazomierza G-2,5. Dla lokalu nr 9 zaprojektowano gazomierz G-4 zlokalizowany na klatce schodowej. Istniejący gazomierz G-2,5 w łazience należy zdemontować. Sieć rozdzielcza gazu prowadzona jest po wierzchu ścian, pod stropem pomieszczeń. Przed każdym kotłem grzewczym i kuchenką gazową, na wysokości min. 0,7m, zainstalować kulowy, gazowy zawór odcinający. Kurki odcinające dopływ gazu zamontować na przewodzie gazowym w miejscu łatwo dostępnym, w odległości nie większej niż 0,5m od króćca łączącego urządzenie z instalacją. Przewody prowadzić ze spadkiem 4 w kierunku odbiorników. Przewody instalacji gazowej przed gazomierzami należy wykonać z rur stalowych czarnych, bez szwu łączonych przez spawanie ( wg PN-80/H ), zaś w obrębie lokali z rur miedzianych łączonych na lut twardy. Dopuszcza się stosowanie innych sposobów łączenia rur, jeżeli spełniają one wymagania szczelności i trwałości określone w Polskiej Normie dotyczącej przewodów gazowych dla budynków. Połączenie przewodu stalowego z miedzianym wykonać za pomocą specjalnej złączki 25stal/ 22x1Cu. Przy przejściach przez przegrody konstrukcyjne i stropy zastosować tuleje ochronne wypełnione elastycznym uszczelniaczem zgodnie z BN-72/ Poziome odcinki instalacji gazowej powinny być usytuowane w odległości co najmniej 0,10m powyżej innych przewodów instalacyjnych oraz puszek instalacji elektrycznej, zaś przy krzyżowaniu się z innymi instalacjami odległość winna wynosić min. 20mm. Odległość najbliższego przyboru od gazomierza musi wynosić min. 3,0m, licząc po długości przewodu. Instalacja gazowa musi być zabezpieczona przed prądami błądzącymi. Podłączone do instalacji urządzenia gazowe muszą posiadać oznaczenie znakiem bezpieczeństwa B, zgodnie z Ustawą o badaniach i certyfikacji Dz. U. nr 55 z 1993r. poz Podłączenia urządzeń muszą być wykonane za pomocą łączników żeliwnych, na sztywno, uszczelniając połączenia gwintowe sznurem konopnym i pastą miniową. Kuchenki gazowe zainstalować w odległości nie mniejszej niż 0,5m od otworów okiennych i drzwiowych. Pomieszczenia, w których przewidziano zamontowanie urządzeń gazowych, winny spełniać wymogi określone w Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa w sprawie warunków technicznych jakim powinny odpowiadać budynki / Dz. U. nr 75 z r. /, a w szczególności posiadać sprawnie działającą wentylację grawitacyjną. W tym

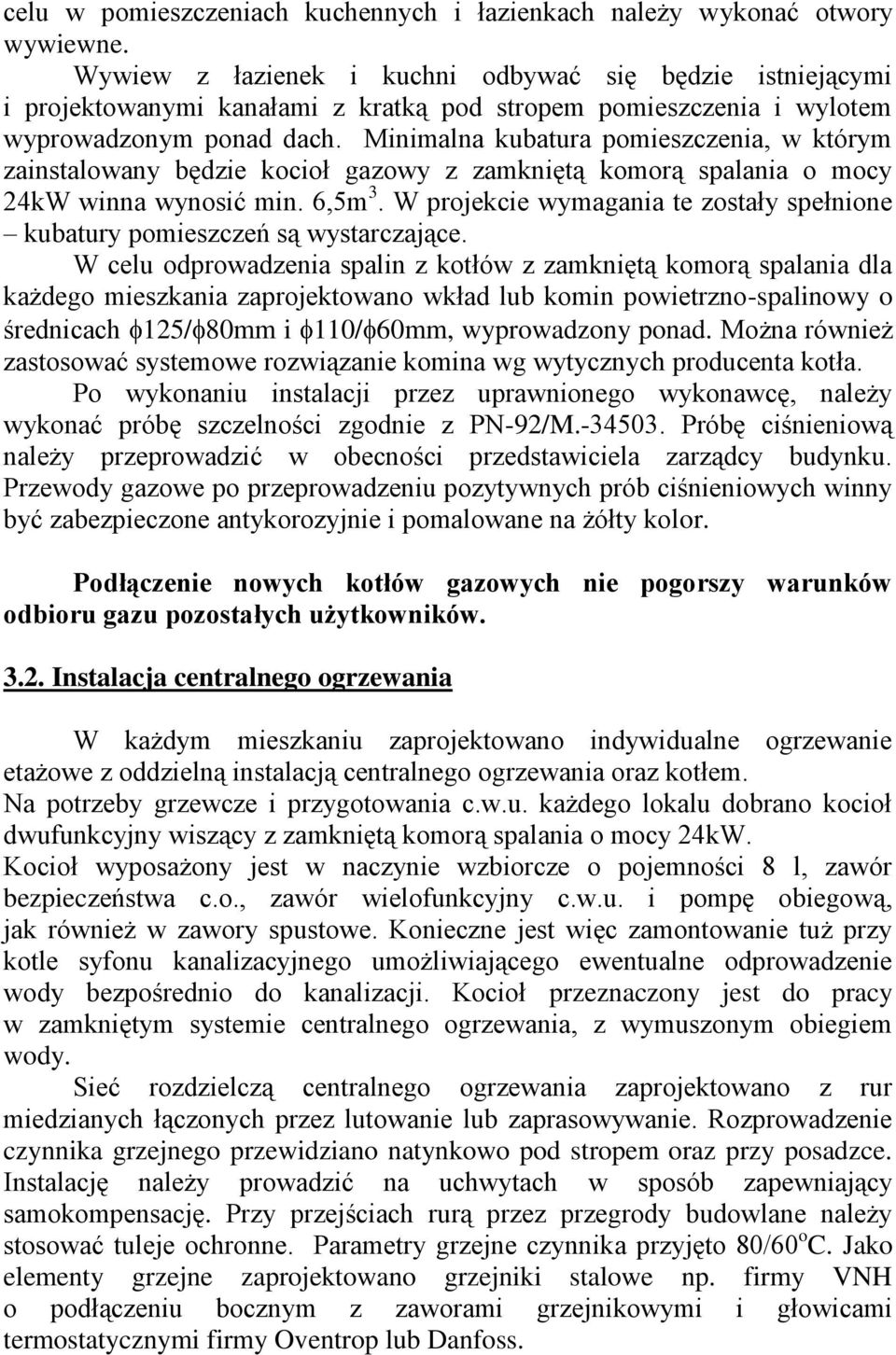

6 celu w pomieszczeniach kuchennych i łazienkach należy wykonać otwory wywiewne. Wywiew z łazienek i kuchni odbywać się będzie istniejącymi i projektowanymi kanałami z kratką pod stropem pomieszczenia i wylotem wyprowadzonym ponad dach. Minimalna kubatura pomieszczenia, w którym zainstalowany będzie kocioł gazowy z zamkniętą komorą spalania o mocy 24kW winna wynosić min. 6,5m 3. W projekcie wymagania te zostały spełnione kubatury pomieszczeń są wystarczające. W celu odprowadzenia spalin z kotłów z zamkniętą komorą spalania dla każdego mieszkania zaprojektowano wkład lub komin powietrzno-spalinowy o średnicach 125/ 80mm i 110/ 60mm, wyprowadzony ponad. Można również zastosować systemowe rozwiązanie komina wg wytycznych producenta kotła. Po wykonaniu instalacji przez uprawnionego wykonawcę, należy wykonać próbę szczelności zgodnie z PN-92/M Próbę ciśnieniową należy przeprowadzić w obecności przedstawiciela zarządcy budynku. Przewody gazowe po przeprowadzeniu pozytywnych prób ciśnieniowych winny być zabezpieczone antykorozyjnie i pomalowane na żółty kolor. Podłączenie nowych kotłów gazowych nie pogorszy warunków odbioru gazu pozostałych użytkowników Instalacja centralnego ogrzewania W każdym mieszkaniu zaprojektowano indywidualne ogrzewanie etażowe z oddzielną instalacją centralnego ogrzewania oraz kotłem. Na potrzeby grzewcze i przygotowania c.w.u. każdego lokalu dobrano kocioł dwufunkcyjny wiszący z zamkniętą komorą spalania o mocy 24kW. Kocioł wyposażony jest w naczynie wzbiorcze o pojemności 8 l, zawór bezpieczeństwa c.o., zawór wielofunkcyjny c.w.u. i pompę obiegową, jak również w zawory spustowe. Konieczne jest więc zamontowanie tuż przy kotle syfonu kanalizacyjnego umożliwiającego ewentualne odprowadzenie wody bezpośrednio do kanalizacji. Kocioł przeznaczony jest do pracy w zamkniętym systemie centralnego ogrzewania, z wymuszonym obiegiem wody. Sieć rozdzielczą centralnego ogrzewania zaprojektowano z rur miedzianych łączonych przez lutowanie lub zaprasowywanie. Rozprowadzenie czynnika grzejnego przewidziano natynkowo pod stropem oraz przy posadzce. Instalację należy prowadzić na uchwytach w sposób zapewniający samokompensację. Przy przejściach rurą przez przegrody budowlane należy stosować tuleje ochronne. Parametry grzejne czynnika przyjęto 80/60 o C. Jako elementy grzejne zaprojektowano grzejniki stalowe np. firmy VNH o podłączeniu bocznym z zaworami grzejnikowymi i głowicami termostatycznymi firmy Oventrop lub Danfoss.

7 Odpowietrzenie układów centralnego ogrzewania przewidziano przy pomocy zaworów odpowietrzających przy grzejniku oraz automatycznych zaworów odpowietrzających Dn15 firmy Flamco zamontowanych na końcówkach ciągów instalacji. Regulację zładu wykonać należy przy pomocy nastaw wstępnych na zaworach grzejnikowych. Po zakończeniu montażu instalacji należy wykonać próbę szczelności wg PN-81/B Wielkość ciśnienia próbnego winna być 1,5 krotnie wyższa od najwyższego możliwego ciśnienia roboczego. Instalację uważa się za szczelną jeśli w ciągu 30min trwania próby manometr kontrolny nie pokaże spadku ciśnienia. Po przeprowadzeniu próby ciśnieniowej na zimno należy wykonać próbę na parametry pracy instalacji. Przed przystąpieniem do prób szczelności należy wykonać gruntowne płukanie, tak aby usunięte zostały zanieczyszczenia montażowe. Instalacja może zostać przekazana do eksploatacji dopiero po pozytywnych próbach ciśnieniowych. Straty ciepła dla poszczególnych lokali wynoszą: - lokal nr 1: Q str. = 13252W - lokal nr 3: Q str. = 17119W - lokal nr 5: Q str. = 15407W - lokal nr 7: Q str. = 14740W - lokal nr 9: Q str. = 7968W - lokal nr 10 Q str. = 9028W 3.3. Przewody kominowe W związku z brakiem możliwości wykorzystania istn. kanałów kominowych budynku, zaprojektowano nowe kanały: Mieszkanie nr 1 - kanał wywiewny 150mm oraz powietrzno-spalinowy, dwupłaszczowy 125/ 80mm. Mieszkanie nr 3 - kanał powietrzno-spalinowy, dwupłaszczowy 125/ 80mm wyprowadzony ponad dach po ścianie zewnętrznej świetlika. Mieszkanie nr 5 - kanał wywiewny 150mm oraz powietrzno-spalinowy, dwupłaszczowy 125/ 80mm wyprowadzony ponad dach po ścianie zewnętrznej świetlika. Mieszkanie nr 7 - kanał wywiewny 150mm oraz powietrzno-spalinowy, dwupłaszczowy 125/ 80mm wyprowadzony ponad dach po ścianie zewnętrznej świetlika. Mieszkanie nr 10 - kanał powietrzno-spalinowy, dwupłaszczowy 125/ 80mm wyprowadzony ponad dach po ścianie zewnętrznej świetlika oraz kanał wywiewny 150mm wyprowadzony ponad dach obok istniejącego komina murowanego.

8 Kanały wywiewne 150mm wykonać z blachy nierdzewnej, zaizolowanej termicznie i wyprowadzić ponad dach po ścianie zewnętrznej świetlika. Przewód wywiewny w obrębie strychu poprowadzić ponad dach w obudowie p.poż.. Do kanałów wywiewnych podłączyć kratki wywiewną 150mm umieszczone pod stropem pomieszczeń. Przewody powietrzno-spalinowe z kotła o średnicach 125/ 80mm i 110/ 60mm wykonać ze stali kwasoodpornej i wyprowadzić ponad dach po ścianie zewnętrznej świetlika. Przewody spalinowe w dolnej części wyposażyć w wyczystki i odprowadzenie skroplin. Przewody powietrzno-spalinowe oraz wywiewne należy poprowadzić ponad dach po ścianie zewnętrznej świetlika na firmowych uchwytach. Przejścia przewodów przez ścianę, stropy i dach wykonać w tulejach ochronnych uszczelnionych pianką poliuretanową. Dodatkowo przy przejściu przez dach zastosować uszczelnienie przeciwwilgociowe. 4. Informacja BIOZ Ze względu na prace na wysokości powyżej 5m na etapie wykonawstwa budowlanego wymagane jest wykonanie planu ochrony zdrowia zwanym,,planem bioz zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). 5. Uwagi końcowe umożliwia się zmiany w projekcie wchodzące w zakres art. 36a ust. 5 o ile nie spowodują naruszenia obowiązujących przepisów oraz zasad wiedzy technicznej instalację może wykonać firma mająca uprawnienia do wykonywania tego typu robót przy montażu odbiornika gazu dostosować się do wymagań DTR-ki całość prac wykonać zgodnie z Technicznymi Warunkami Wykonania i Odbioru Robót Budowlano Montażowych i przepisów BHP. Opracował : mgr inż. Krzysztof Węgrzynowicz
