OPIS TECHNICZNY instalacji gazowej budynku mieszkalnego Kolbudy, ul. Osiedle Leśników 10, działka nr 64/17

Transkrypt

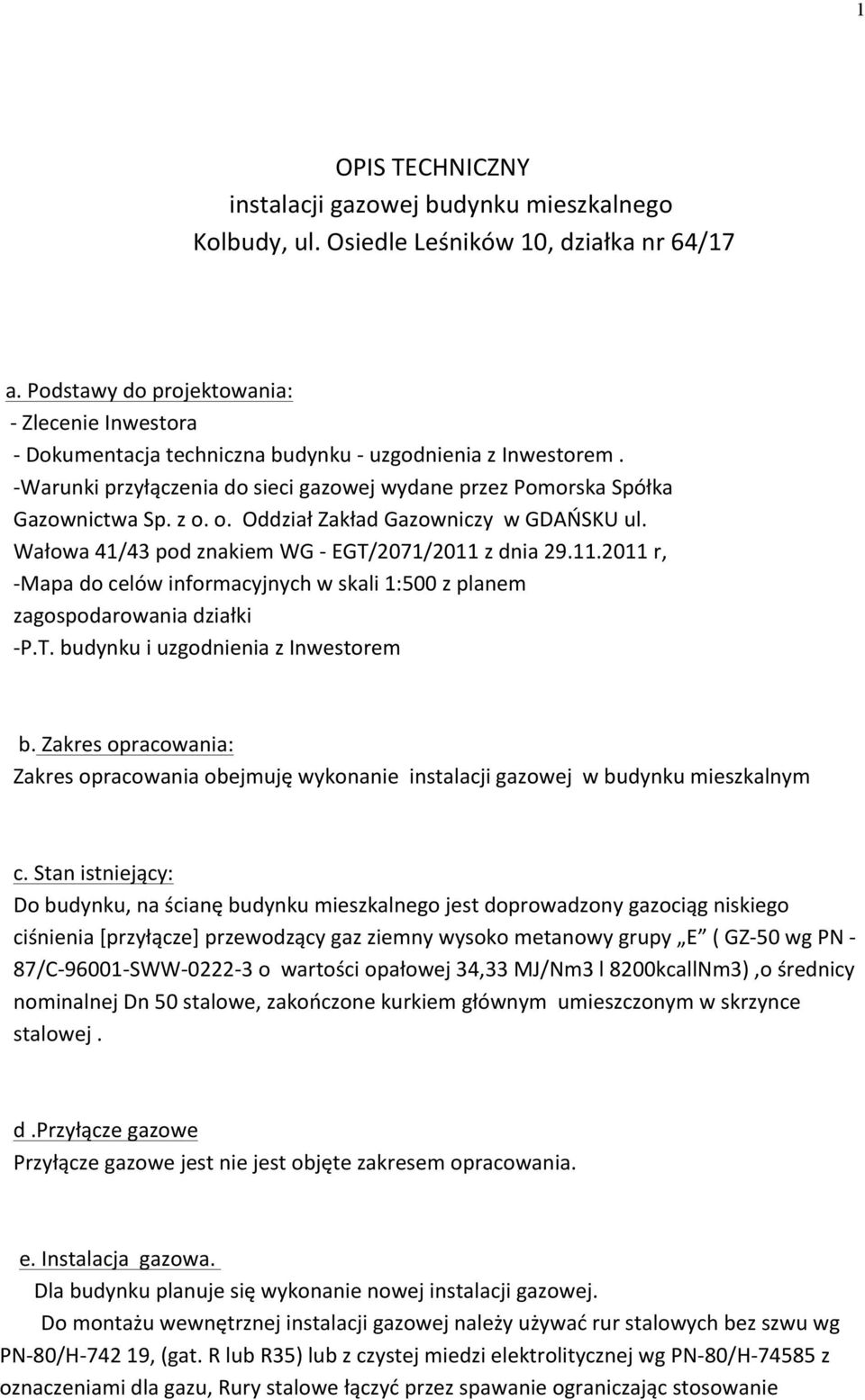

1 1 OPIS TECHNICZNY instalacji gazowej budynku mieszkalnego Kolbudy, ul. Osiedle Leśników 10, działka nr 64/17 a. Podstawy do projektowania: - Zlecenie Inwestora - Dokumentacja techniczna budynku - uzgodnienia z Inwestorem. - Warunki przyłączenia do sieci gazowej wydane przez Pomorska Spółka Gazownictwa Sp. z o. o. Oddział Zakład Gazowniczy w GDAŃSKU ul. Wałowa 41/43 pod znakiem WG - EGT/2071/2011 z dnia r, - Mapa do celów informacyjnych w skali 1:500 z planem zagospodarowania działki - P.T. budynku i uzgodnienia z Inwestorem b. Zakres opracowania: Zakres opracowania obejmuję wykonanie instalacji gazowej w budynku mieszkalnym c. Stan istniejący: Do budynku, na ścianę budynku mieszkalnego jest doprowadzony gazociąg niskiego ciśnienia [przyłącze] przewodzący gaz ziemny wysoko metanowy grupy E ( GZ- 50 wg PN - 87/C SWW o wartości opałowej 34,33 MJ/Nm3 l 8200kcallNm3),o średnicy nominalnej Dn 50 stalowe, zakończone kurkiem głównym umieszczonym w skrzynce stalowej. d.przyłącze gazowe Przyłącze gazowe jest nie jest objęte zakresem opracowania. e. Instalacja gazowa. Dla budynku planuje się wykonanie nowej instalacji gazowej. Do montażu wewnętrznej instalacji gazowej należy używać rur stalowych bez szwu wg PN- 80/H , (gat. R lub R35) lub z czystej miedzi elektrolitycznej wg PN- 80/H z oznaczeniami dla gazu, Rury stalowe łączyć przez spawanie ograniczając stosowanie

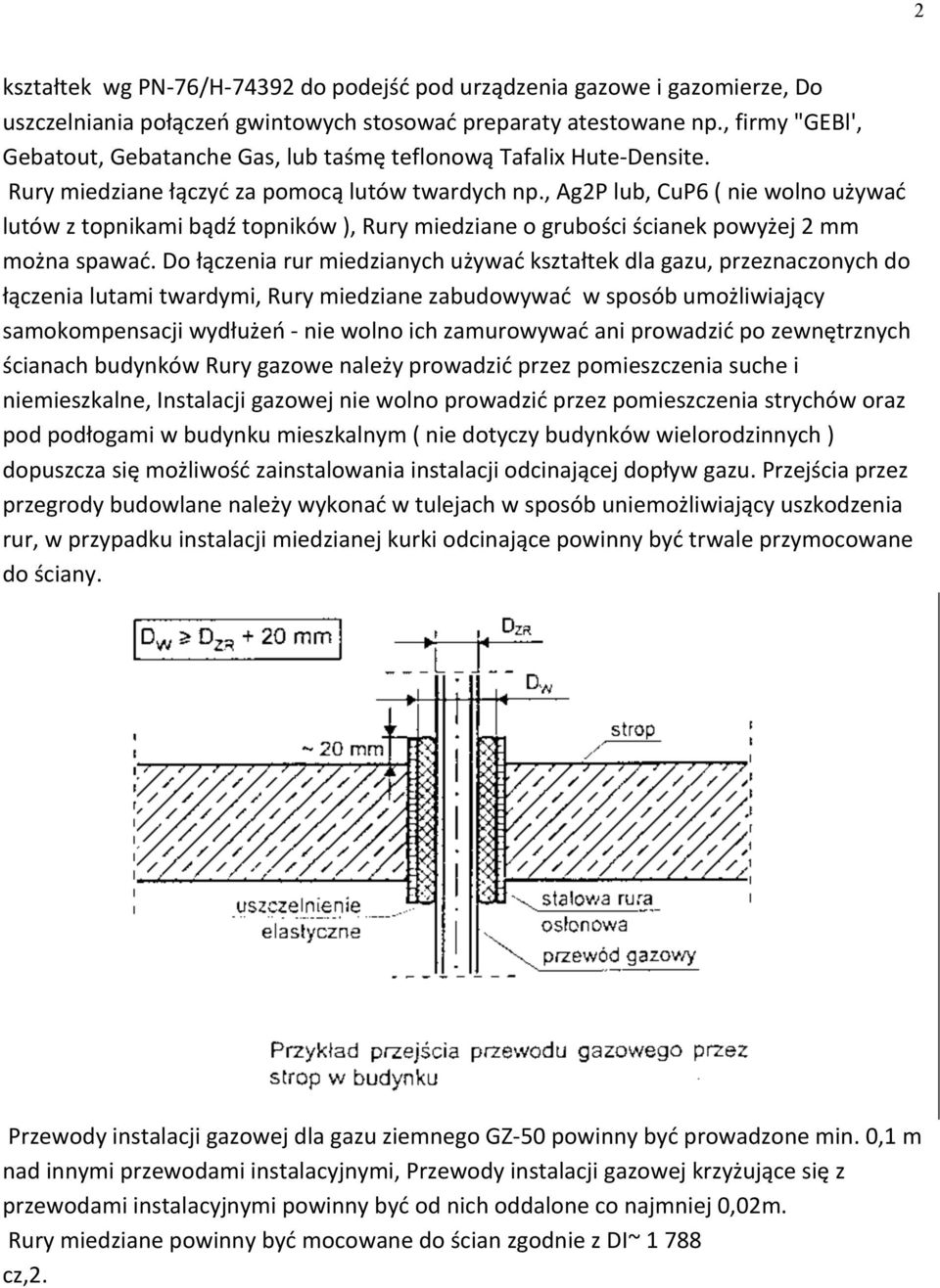

2 2 kształtek wg PN- 76/H do podejść pod urządzenia gazowe i gazomierze, Do uszczelniania połączeń gwintowych stosować preparaty atestowane np., firmy "GEBl', Gebatout, Gebatanche Gas, lub taśmę teflonową Tafalix Hute- Densite. Rury miedziane łączyć za pomocą lutów twardych np., Ag2P lub, CuP6 ( nie wolno używać lutów z topnikami bądź topników ), Rury miedziane o grubości ścianek powyżej 2 mm można spawać. Do łączenia rur miedzianych używać kształtek dla gazu, przeznaczonych do łączenia lutami twardymi, Rury miedziane zabudowywać w sposób umożliwiający samokompensacji wydłużeń - nie wolno ich zamurowywać ani prowadzić po zewnętrznych ścianach budynków Rury gazowe należy prowadzić przez pomieszczenia suche i niemieszkalne, Instalacji gazowej nie wolno prowadzić przez pomieszczenia strychów oraz pod podłogami w budynku mieszkalnym ( nie dotyczy budynków wielorodzinnych ) dopuszcza się możliwość zainstalowania instalacji odcinającej dopływ gazu. Przejścia przez przegrody budowlane należy wykonać w tulejach w sposób uniemożliwiający uszkodzenia rur, w przypadku instalacji miedzianej kurki odcinające powinny być trwale przymocowane do ściany. Przewody instalacji gazowej dla gazu ziemnego GZ- 50 powinny być prowadzone min. 0,1 m nad innymi przewodami instalacyjnymi, Przewody instalacji gazowej krzyżujące się z przewodami instalacyjnymi powinny być od nich oddalone co najmniej 0,02m. Rury miedziane powinny być mocowane do ścian zgodnie z DI~ cz,2.

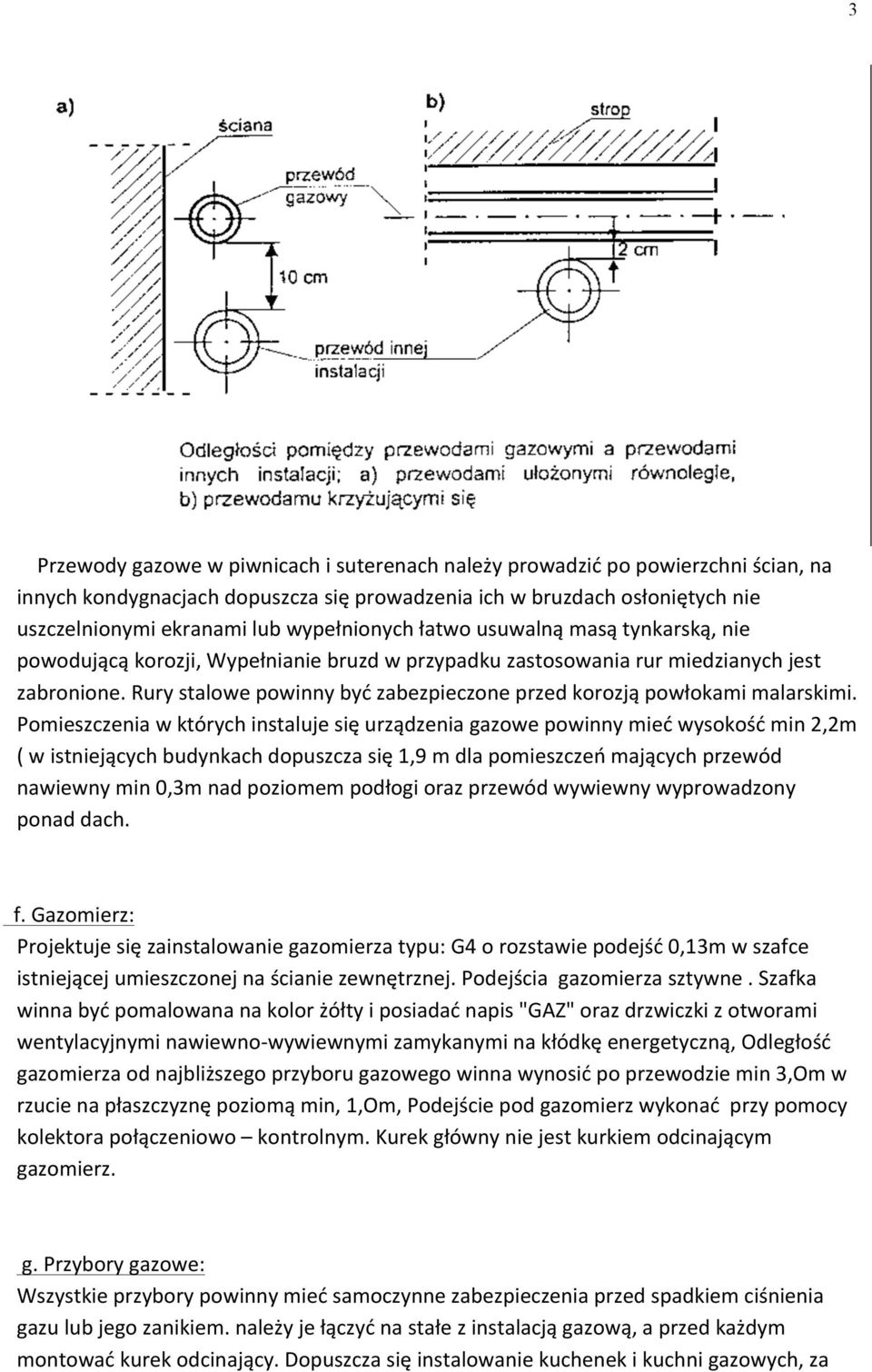

3 3 Przewody gazowe w piwnicach i suterenach należy prowadzić po powierzchni ścian, na innych kondygnacjach dopuszcza się prowadzenia ich w bruzdach osłoniętych nie uszczelnionymi ekranami lub wypełnionych łatwo usuwalną masą tynkarską, nie powodującą korozji, Wypełnianie bruzd w przypadku zastosowania rur miedzianych jest zabronione. Rury stalowe powinny być zabezpieczone przed korozją powłokami malarskimi. Pomieszczenia w których instaluje się urządzenia gazowe powinny mieć wysokość min 2,2m ( w istniejących budynkach dopuszcza się 1,9 m dla pomieszczeń mających przewód nawiewny min 0,3m nad poziomem podłogi oraz przewód wywiewny wyprowadzony ponad dach. f. Gazomierz: Projektuje się zainstalowanie gazomierza typu: G4 o rozstawie podejść 0,13m w szafce istniejącej umieszczonej na ścianie zewnętrznej. Podejścia gazomierza sztywne. Szafka winna być pomalowana na kolor żółty i posiadać napis "GAZ" oraz drzwiczki z otworami wentylacyjnymi nawiewno- wywiewnymi zamykanymi na kłódkę energetyczną, Odległość gazomierza od najbliższego przyboru gazowego winna wynosić po przewodzie min 3,Om w rzucie na płaszczyznę poziomą min, 1,Om, Podejście pod gazomierz wykonać przy pomocy kolektora połączeniowo kontrolnym. Kurek główny nie jest kurkiem odcinającym gazomierz. g. Przybory gazowe: Wszystkie przybory powinny mieć samoczynne zabezpieczenia przed spadkiem ciśnienia gazu lub jego zanikiem. należy je łączyć na stałe z instalacją gazową, a przed każdym montować kurek odcinający. Dopuszcza się instalowanie kuchenek i kuchni gazowych, za

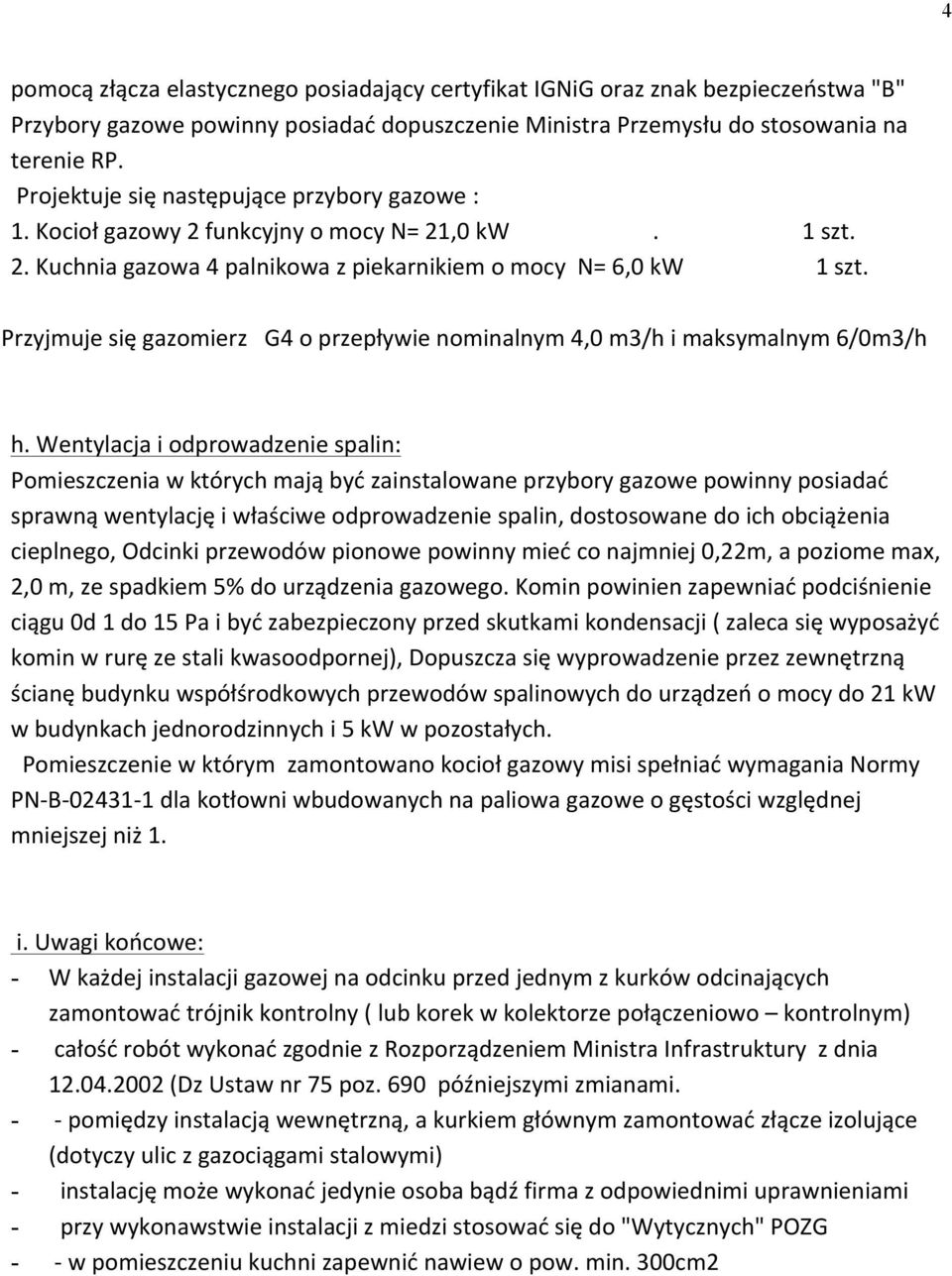

4 4 pomocą złącza elastycznego posiadający certyfikat IGNiG oraz znak bezpieczeństwa "B" Przybory gazowe powinny posiadać dopuszczenie Ministra Przemysłu do stosowania na terenie RP. Projektuje się następujące przybory gazowe : 1. Kocioł gazowy 2 funkcyjny o mocy N= 21,0 kw. 1 szt. 2. Kuchnia gazowa 4 palnikowa z piekarnikiem o mocy N= 6,0 kw 1 szt. Przyjmuje się gazomierz G4 o przepływie nominalnym 4,0 m3/h i maksymalnym 6/0m3/h h. Wentylacja i odprowadzenie spalin: Pomieszczenia w których mają być zainstalowane przybory gazowe powinny posiadać sprawną wentylację i właściwe odprowadzenie spalin, dostosowane do ich obciążenia cieplnego, Odcinki przewodów pionowe powinny mieć co najmniej 0,22m, a poziome max, 2,0 m, ze spadkiem 5% do urządzenia gazowego. Komin powinien zapewniać podciśnienie ciągu 0d 1 do 15 Pa i być zabezpieczony przed skutkami kondensacji ( zaleca się wyposażyć komin w rurę ze stali kwasoodpornej), Dopuszcza się wyprowadzenie przez zewnętrzną ścianę budynku współśrodkowych przewodów spalinowych do urządzeń o mocy do 21 kw w budynkach jednorodzinnych i 5 kw w pozostałych. Pomieszczenie w którym zamontowano kocioł gazowy misi spełniać wymagania Normy PN- B dla kotłowni wbudowanych na paliowa gazowe o gęstości względnej mniejszej niż 1. i. Uwagi końcowe: - W każdej instalacji gazowej na odcinku przed jednym z kurków odcinających zamontować trójnik kontrolny ( lub korek w kolektorze połączeniowo kontrolnym) - całość robót wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia (Dz Ustaw nr 75 poz. 690 późniejszymi zmianami. - - pomiędzy instalacją wewnętrzną, a kurkiem głównym zamontować złącze izolujące (dotyczy ulic z gazociągami stalowymi) - instalację może wykonać jedynie osoba bądź firma z odpowiednimi uprawnieniami - przy wykonawstwie instalacji z miedzi stosować się do "Wytycznych" POZG - - w pomieszczeniu kuchni zapewnić nawiew o pow. min. 300cm2

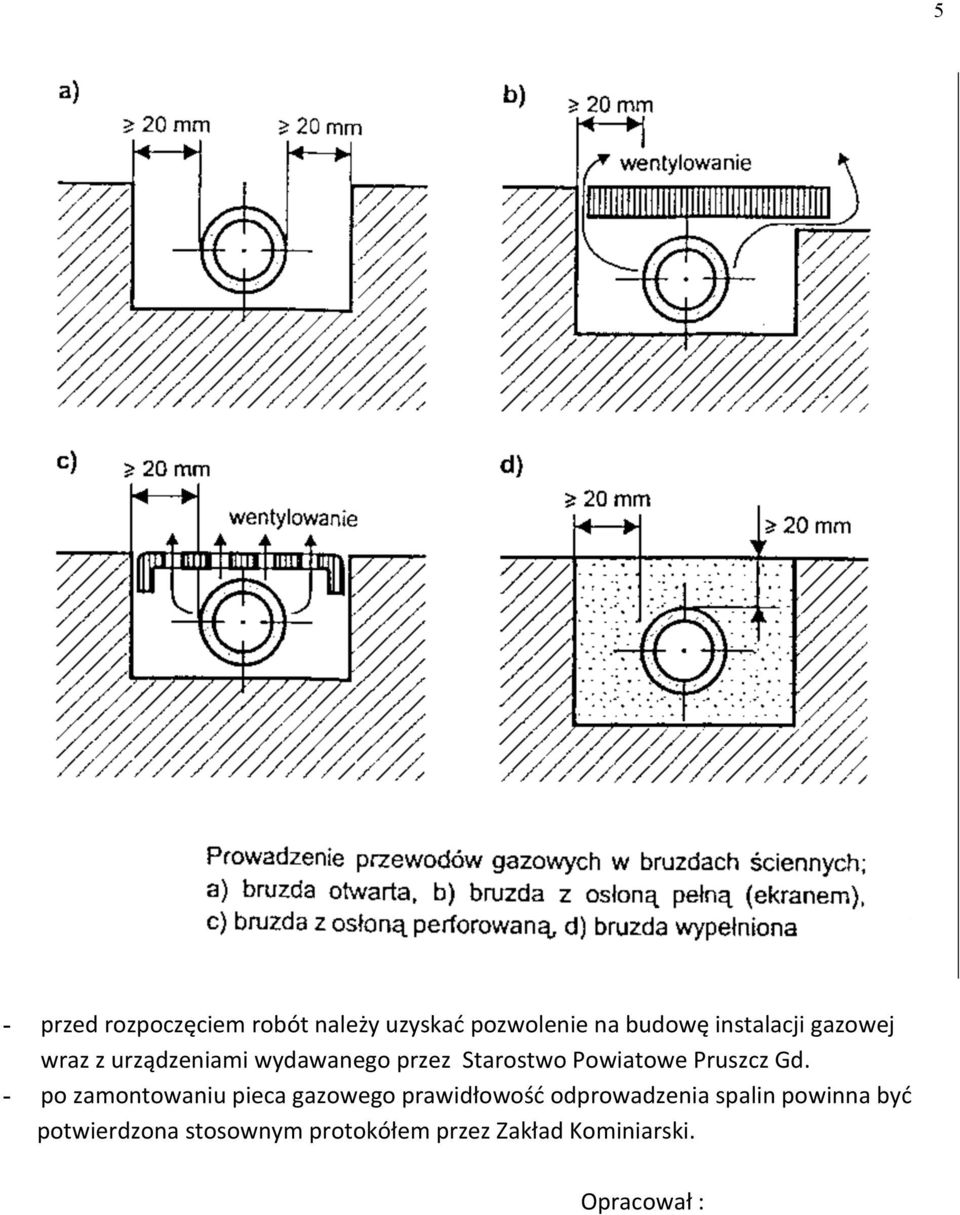

5 5 - przed rozpoczęciem robót należy uzyskać pozwolenie na budowę instalacji gazowej wraz z urządzeniami wydawanego przez Starostwo Powiatowe Pruszcz Gd. - po zamontowaniu pieca gazowego prawidłowość odprowadzenia spalin powinna być potwierdzona stosownym protokółem przez Zakład Kominiarski. Opracował :
