1 ZAMEK SP. Z O.O. ul. Kościuszki Ogrodzieniec PROJEKT BUDOWLANY Rozbudowa i przebudowa budynku usługowego BONER w Podzamczu, ul.wojska Polskiego, dz. Nr 1403/5 WEWNĘTRZNE INSTALACJE SANITARNE: WODNA(woda ciepła, zimna, instalacja wodna ppoŝ) KANALIZACYJNA, CENTRALNEGO OGRZEWANIA Lipiec 2010

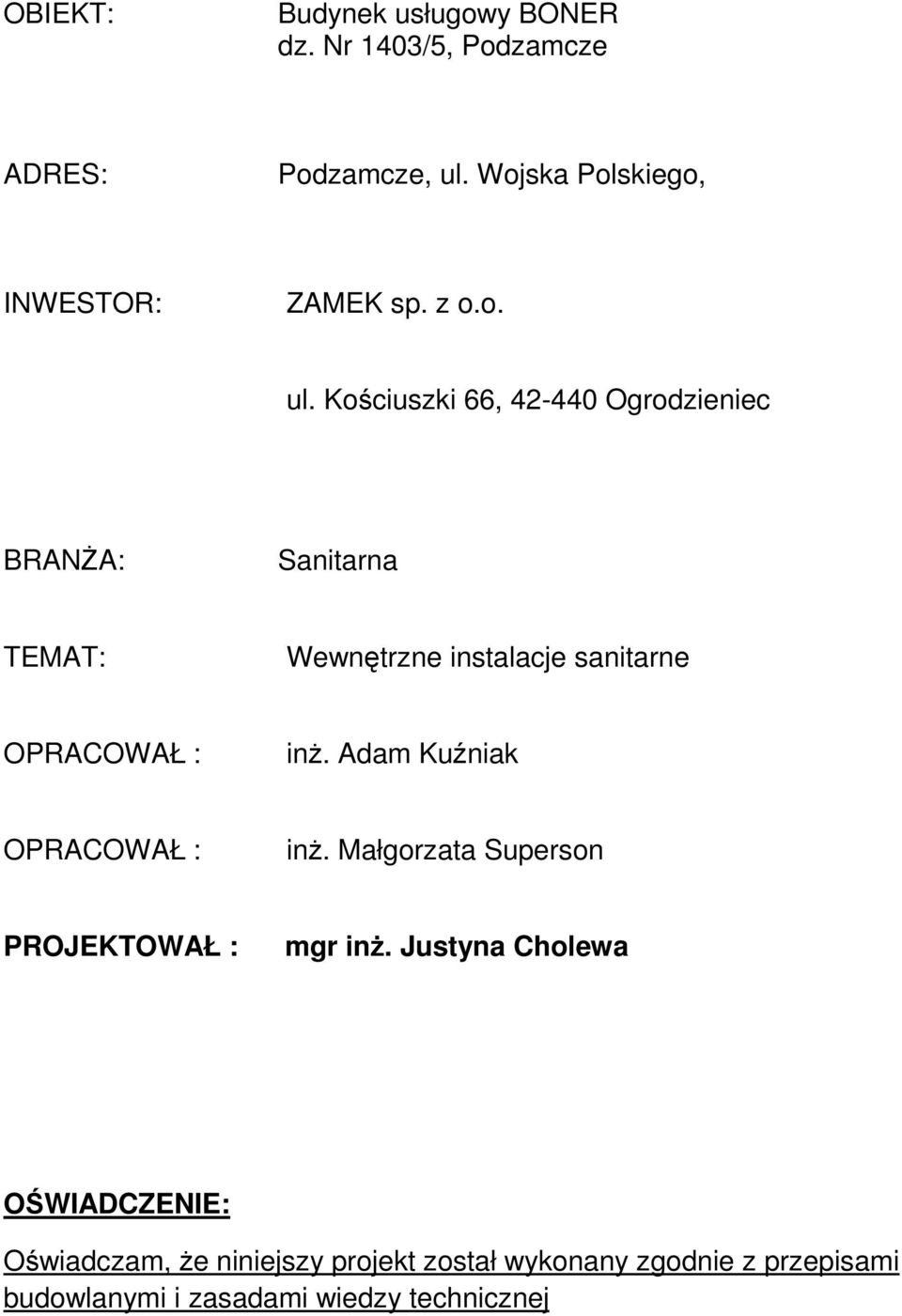

2 OBIEKT: Budynek usługowy BONER dz. Nr 1403/5, Podzamcze ADRES: Podzamcze, ul. Wojska Polskiego, INWESTOR: ZAMEK sp. z o.o. ul. Kościuszki 66, Ogrodzieniec BRANśA: Sanitarna TEMAT: Wewnętrzne instalacje sanitarne OPRACOWAŁ : inŝ. Adam Kuźniak OPRACOWAŁ : inŝ. Małgorzata Superson PROJEKTOWAŁ : mgr inŝ. Justyna Cholewa OŚWIADCZENIE: Oświadczam, Ŝe niniejszy projekt został wykonany zgodnie z przepisami budowlanymi i zasadami wiedzy technicznej

3 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Opis techniczny 2. Podstawa opracowania 3. Zakres opracowania 4. Rozwiązanie projektowe 5. Uwagi końcowe. II. CZĘŚĆ GRAFICZNA 1. Rzut piwnic - instalacja wodna 2. Rzut parteru - instalacja wodna 3. Rzut piętra - instalacja wodna 4. Rzut poddasza - instalacja wodna 5. 1; 5.2; 5.3 Aksonometria - instalacja wody zimnej i ciepłej uŝytkowej 5. Rzut piwnic - kanalizacja sanitarna 6. Rzut parteru - kanalizacja sanitarna 7. Rzut piętra - kanalizacja sanitarna 8. Rzut poddasza - kanalizacja sanitarna 10.Rzut piwnic - instalacja centralnego ogrzewania 11. Rzut parteru - instalacja centralnego ogrzewania 12. Rzut piętra - instalacja centralnego ogrzewania 13. Rzut poddasza - instalacja centralnego ogrzewania 14. Rozwinięcie - instalacja centralnego ogrzewania

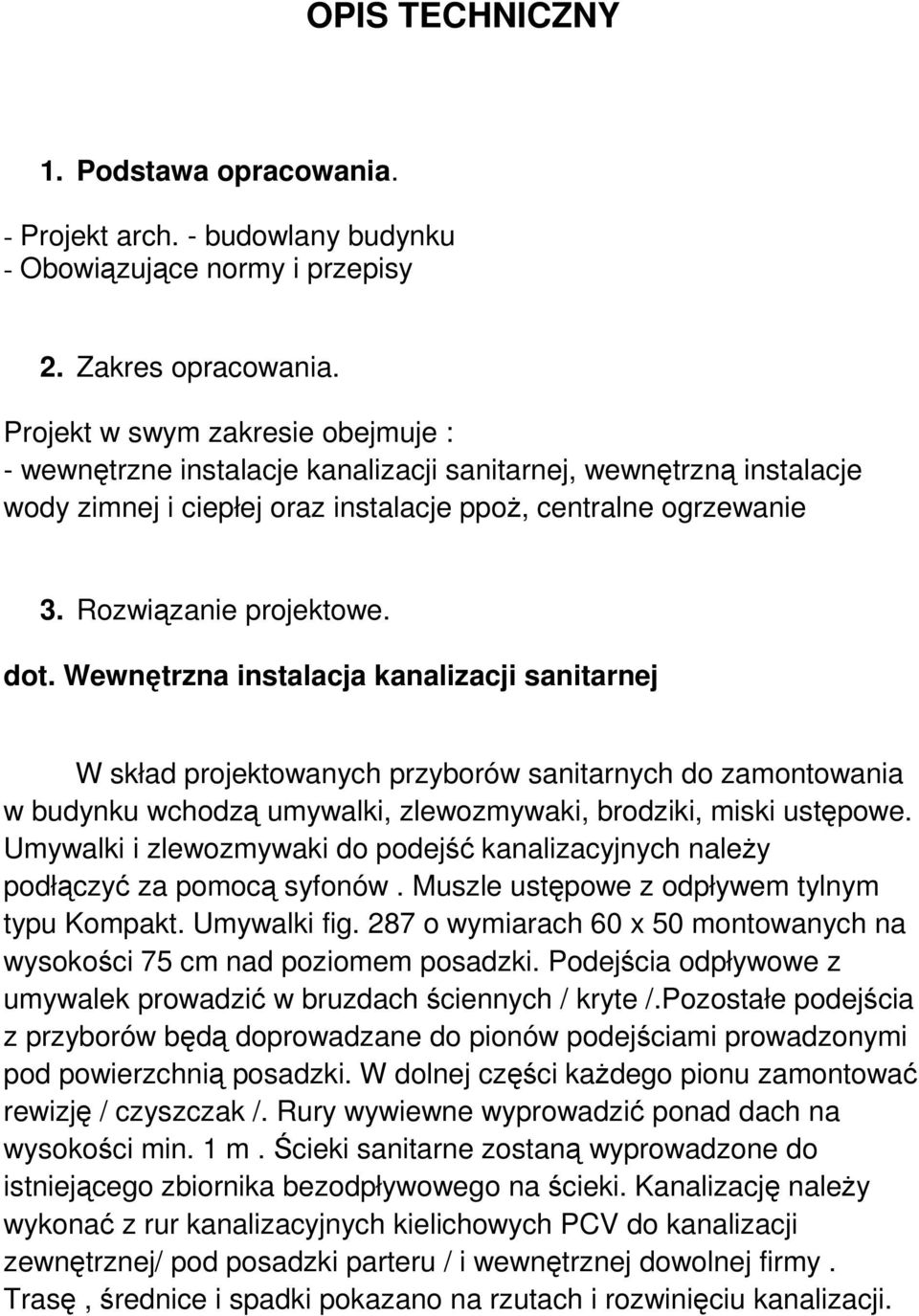

4 OPIS TECHNICZNY 1. Podstawa opracowania. - Projekt arch. - budowlany budynku - Obowiązujące normy i przepisy 2. Zakres opracowania. Projekt w swym zakresie obejmuje : - wewnętrzne instalacje kanalizacji sanitarnej, wewnętrzną instalacje wody zimnej i ciepłej oraz instalacje ppoŝ, centralne ogrzewanie 3. Rozwiązanie projektowe. dot. Wewnętrzna instalacja kanalizacji sanitarnej W skład projektowanych przyborów sanitarnych do zamontowania w budynku wchodzą umywalki, zlewozmywaki, brodziki, miski ustępowe. Umywalki i zlewozmywaki do podejść kanalizacyjnych naleŝy podłączyć za pomocą syfonów. Muszle ustępowe z odpływem tylnym typu Kompakt. Umywalki fig. 287 o wymiarach 60 x 50 montowanych na wysokości 75 cm nad poziomem posadzki. Podejścia odpływowe z umywalek prowadzić w bruzdach ściennych / kryte /.Pozostałe podejścia z przyborów będą doprowadzane do pionów podejściami prowadzonymi pod powierzchnią posadzki. W dolnej części kaŝdego pionu zamontować rewizję / czyszczak /. Rury wywiewne wyprowadzić ponad dach na wysokości min. 1 m. Ścieki sanitarne zostaną wyprowadzone do istniejącego zbiornika bezodpływowego na ścieki. Kanalizację naleŝy wykonać z rur kanalizacyjnych kielichowych PCV do kanalizacji zewnętrznej/ pod posadzki parteru / i wewnętrznej dowolnej firmy. Trasę, średnice i spadki pokazano na rzutach i rozwinięciu kanalizacji.

5 dot. Wewnętrznej instalacji wody zimnej i ciepłej Włączenie projektowanej instalacji wykonać z istniejącego przyłącza wodociągowego ø 50 Do pomiaru zuŝycia wody projektuje się wodomierz WS Dn=40 mm. W zestawie wodomierzowym zamontowano zawory kulowy gwint. odcinające dn = 40 mm oraz zawór zwrotny antyskaŝeniowy. Projektuje się dolny rozdział wody Projektuje się instalacje wodociągowe wody zimnej i ciepłej wykonaną z rur PP łączonych przez zgrzewanie lub złączki zaciskowe. Wszystkie piony i przewody prowadzić w ścianach i podłogach w rurach osłonowych. Na rozgałęzieniach, pionach oraz przy podejściach pod przybory sanitarne stosować odcinające zawory kulowe. Po ułoŝeniu rur wykonać próbę szczelności na ciśnieniu 1.5pr. Rodzaje przyborów sanitarnych pokazanych na rysunkach zostaną określone przez inwestora. Połączenie przyborów sanitarnych z zaworami kulowymi kątowymi wykonać za pomocą złączek elastycznych. ciepła woda zostanie przygotowana w dwufunkcyjnym kotle co. Trasę projektowanych rurociągów pokazuje część rysunkowa. dot. Wewnętrzna instalacja wody przeciwpoŝarowej Trasa projektowanej instalacji wody przeciwpoŝarowej przebiega zgodnie z trasą projektowanej instalacji wodnej rys. nr 1-5. W obiekcie zaprojektowano 6 wewnętrznych hydrantów przeciwpoŝarowych ø 25 z węŝem półsztywnym 30 metrowym. Doprowadzenie wody do hydrantów projektuje się z rur stalowych ocynkowanych ø 32, łączonych przez skręcanie. Obudowy hydrantów montować w ścianach na wysokości 1m, w celu zabezpieczenia wody w instalacji przeciwpoŝarowej przed zagniwaniem, naleŝy połączyć instalację wody p.poŝ. z najbliŝej zamontowaną umywalką. Minimalne ciśnienie wody w sieci powinno zapewnic wydajność 3l/s

6 dot. Wewnętrzna instalacja centralnego ogrzewania Projekt instalacji c.o. został opracowany dla III strefy klimatycznej o temperaturze zewnętrznej 20o C. Temperaturę otoczenia przyjęto wg PN-82/B-02403, temperaturę pomieszczeń wg PN-82/B Projektuje się instalację centralnego ogrzewania zamkniętą zasilaną przez dwufunkcyjny kocioł co, zlokalizowany w kotłowni. Zapotrzebowanie budynku na ciepło wynosi 90kW. Projektowana instalacja zasilana będzie w czynnik grzejny z projektowanej kotłowni. Instalacje c.o. w budynku naleŝy wykonać z rur giętkich ALUPEX łączonych za pomocą zgrzewania lub złączek zaciskowych. Przewody instalacji z kotła prowadzić pionem do 3 rozdzielaczy głównych i do zasobnika przygotowującego ciepłą wodę uŝytkową. Z rozdzielaczy głównych prowadzić do 8 rozdzielaczy w posadzce, w rurach osłonowych ze spadkiem w kierunku rozdzielaczy. Przejścia rur przez przegrody budowlane prowadzić w rurach ochronnych stalowych o średnicach odpowiednio 60,40, 32 mm. Zastosowano armaturę o połączeniach gwintowanych z zaworami odcinającymi dowolnego producenta montowanymi na dopływie i odpływie do wszystkich grzejników i kotła. Projektuje się jako elementy grzewcze grzejniki dowolnego producenta o mocy odpowiadającej 100W/m2. Przed uruchomieniem instalacji naleŝy wykonać próbę szczelności uprzednio dokonując płukania instalacji wodnej. Kotłownia znajduje się w istniejącej części budynku - piwnica. Projektuje się dwufunkcyjny kocioł gazowy dowolnego producenta o mocy 90 kw, naczynie membranowe V=50l. Instalacje kotłowni naleŝy wykonać z rur miedzianych łączonych za pomocą lutowania. Pracą kotłowni i instalacji centralnego ogrzewania sterować będzie regulator. Na rurociągach powrotnych naleŝy montować filtr siatkowy ø 20mm.

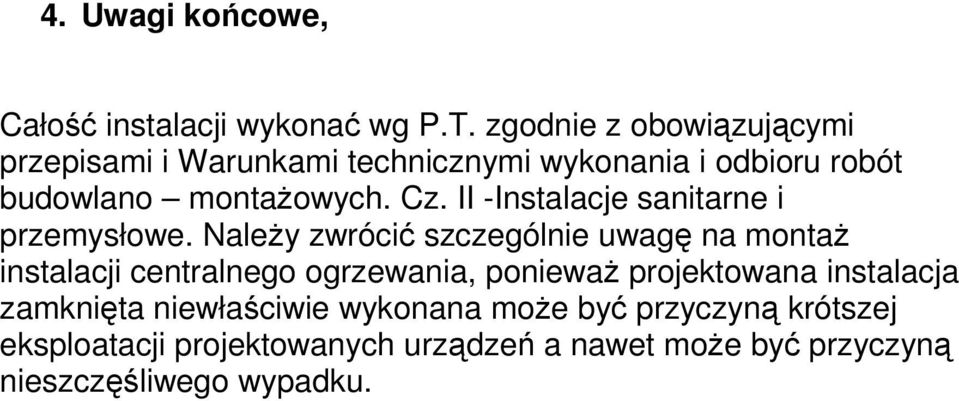

7 4. Uwagi końcowe, Całość instalacji wykonać wg P.T. zgodnie z obowiązującymi przepisami i Warunkami technicznymi wykonania i odbioru robót budowlano montaŝowych. Cz. II -Instalacje sanitarne i przemysłowe. NaleŜy zwrócić szczególnie uwagę na montaŝ instalacji centralnego ogrzewania, poniewaŝ projektowana instalacja zamknięta niewłaściwie wykonana moŝe być przyczyną krótszej eksploatacji projektowanych urządzeń a nawet moŝe być przyczyną nieszczęśliwego wypadku.
