1 Koszalin grudzień 2006r. PROJEKT WYKONAWCZY Wewnętrznych instalacji wod-kan OBIEKT: Hala JUDO INWESTOR: Zarząd Obiektów Sportowych Sp. z o.o. Koszalin, ul. Jedności 4 ADRES: Koszalin ul. Fałata 34 dz. Nr 29/2 obręb 18 AUTOR: mgr inŝ. Lidia śylińska OPRACOWAŁ: mgr inŝ. Ciszewska-Machowicz Anna SPRAWDZIŁ: mgr inŝ. Marian Sztoldo

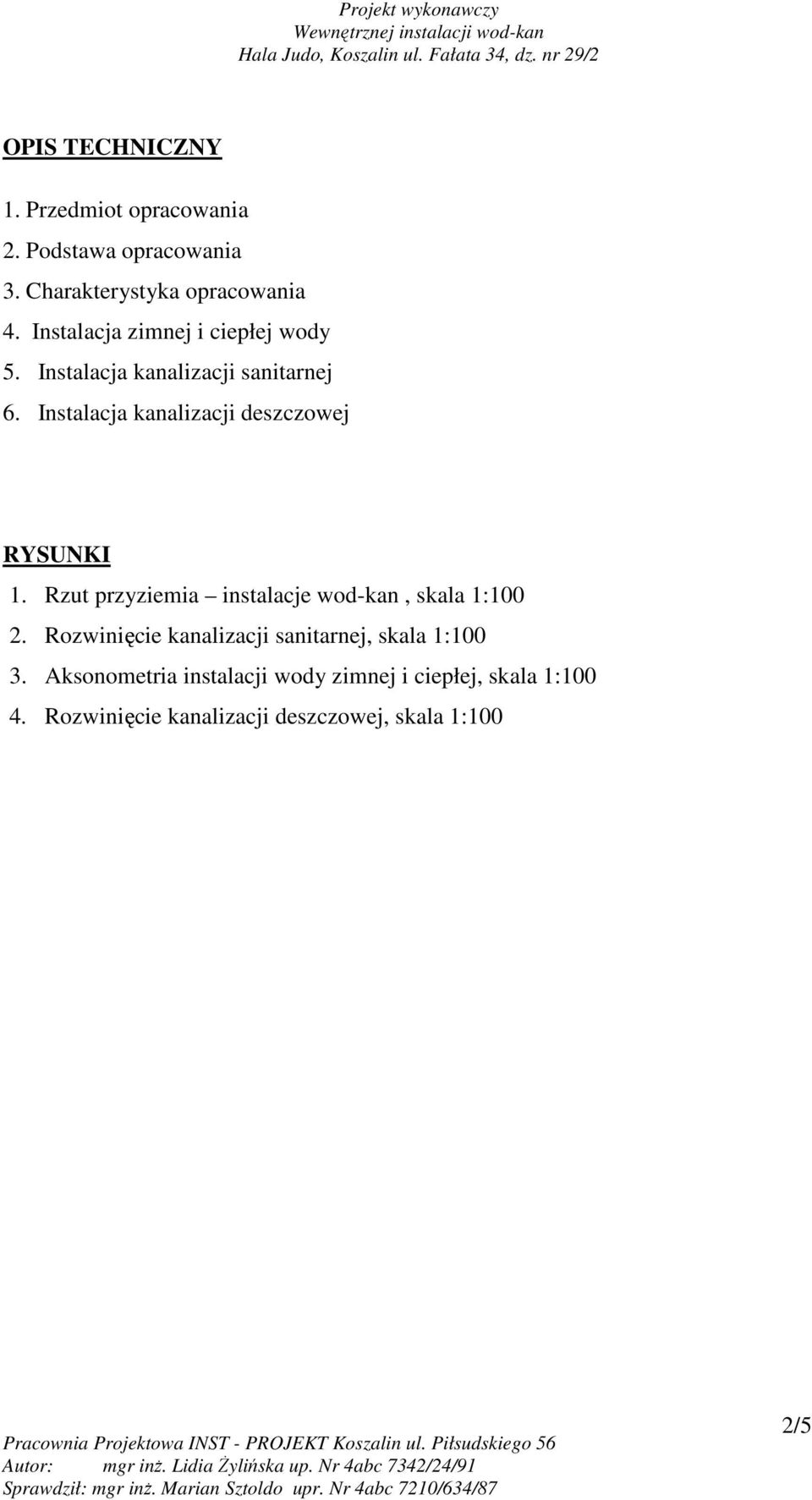

2 OPIS TECHNICZNY 1. Przedmiot opracowania 2. Podstawa opracowania 3. Charakterystyka opracowania 4. Instalacja zimnej i ciepłej wody 5. Instalacja kanalizacji sanitarnej 6. Instalacja kanalizacji deszczowej RYSUNKI 1. Rzut przyziemia instalacje wod-kan, skala 1: Rozwinięcie kanalizacji sanitarnej, skala 1: Aksonometria instalacji wody zimnej i ciepłej, skala 1: Rozwinięcie kanalizacji deszczowej, skala 1:100 2/5

3 1. Przedmiot opracowania. Projekt wykonawczy OPIS TECHNICZNY Przedmiotem opracowania są wewnętrzne instalacje: wody ciepłej i zimnej z cyrkulacją, kanalizacji sanitarnej i deszczowej w projektowanym budynku hali judo. 2. Podstawa opracowania Projekt architektoniczny; 2.2. Projekt budowlany wewnętrznych instalacji wod-kan, c.o. i wentylacji mechanicznej 2.3. Plan sytuacyjno-wysokościowy w skali 1: Obowiązujące normy, normatywy i przepisy związane z tematem 3. Charakterystyka opracowania. Opracowanie dotyczy budowy nowej hali judo z zapleczem socjalnym. Hala powstanie w miejscu poprzedniego obiektu, który uległ zawaleniu. przyległym. Nowy budynek będzie zasilany w zimną wodę z istniejącej instalacji w budynku Ścieki sanitarne będą odprowadzane istniejącym przyłączem z φ160 PCW do istniejącej sieci kanalizacji sanitarnej. Woda deszczowa będzie odprowadzona do istniejących przyłączy kanalizacji deszczowej. Instalacja centralnego ogrzewania i c.w.u., będzie zasilana z istniejącego węzła cieplnego wymiennikowego poprzez włączenie się do istniejących przewodów, doprowadzonych do poprzedniej hali judo Instalacja zimnej i ciepłej wody Instalacja zimnej wody zasilana będzie z istniejącej instalacji w budynku przyległym. Przewody biegnące w budynku istniejącym naleŝy poprowadzić pod stropem, natomiast w budynku nowoprojektowanym pod posadzka.. Ciepła woda uŝytkowa i cyrkulacja będzie doprowadzona z istniejącego węzła cieplnego poprzez włączenie się w przewody istniejące, biegnące pod stropem budynku przyległego. Na wejściu do nowoprojektowanej hali w pomieszczeniu technicznym z centralą wentylacyjną naleŝy przewodami zejść pod posadzkę. A na odcinku pionowym zainstalować zawory odcinające dla całego obiektu judo. 3/5

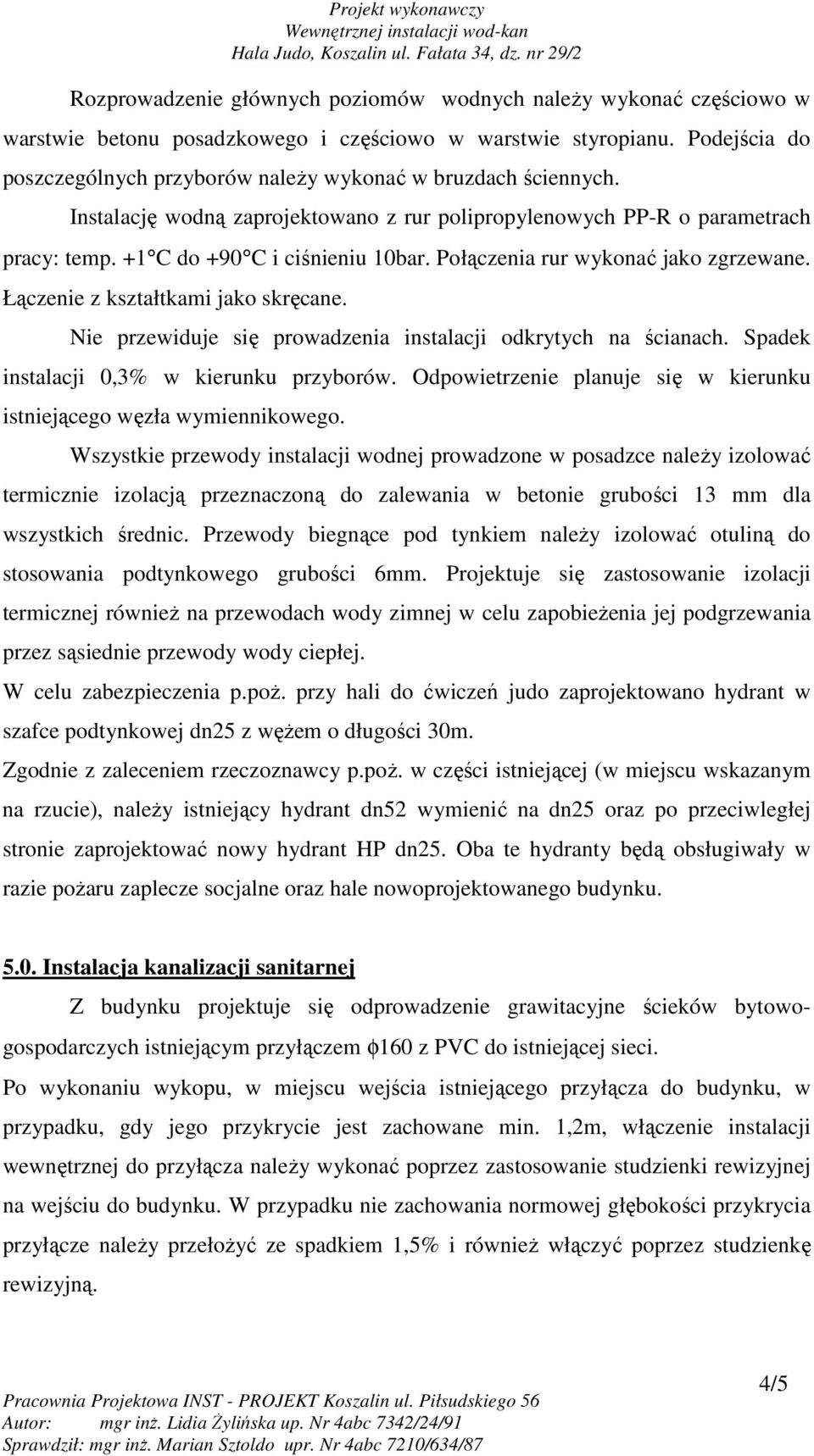

4 Rozprowadzenie głównych poziomów wodnych naleŝy wykonać częściowo w warstwie betonu posadzkowego i częściowo w warstwie styropianu. Podejścia do poszczególnych przyborów naleŝy wykonać w bruzdach ściennych. Instalację wodną zaprojektowano z rur polipropylenowych PP-R o parametrach pracy: temp. +1 C do +90 C i ciśnieniu 10bar. Połączenia rur wykonać jako zgrzewane. Łączenie z kształtkami jako skręcane. Nie przewiduje się prowadzenia instalacji odkrytych na ścianach. Spadek instalacji 0,3% w kierunku przyborów. Odpowietrzenie planuje się w kierunku istniejącego węzła wymiennikowego. Wszystkie przewody instalacji wodnej prowadzone w posadzce naleŝy izolować termicznie izolacją przeznaczoną do zalewania w betonie grubości 13 mm dla wszystkich średnic. Przewody biegnące pod tynkiem naleŝy izolować otuliną do stosowania podtynkowego grubości 6mm. Projektuje się zastosowanie izolacji termicznej równieŝ na przewodach wody zimnej w celu zapobieŝenia jej podgrzewania przez sąsiednie przewody wody ciepłej. W celu zabezpieczenia p.poŝ. przy hali do ćwiczeń judo zaprojektowano hydrant w szafce podtynkowej dn25 z węŝem o długości 30m. Zgodnie z zaleceniem rzeczoznawcy p.poŝ. w części istniejącej (w miejscu wskazanym na rzucie), naleŝy istniejący hydrant dn52 wymienić na dn25 oraz po przeciwległej stronie zaprojektować nowy hydrant HP dn25. Oba te hydranty będą obsługiwały w razie poŝaru zaplecze socjalne oraz hale nowoprojektowanego budynku Instalacja kanalizacji sanitarnej Z budynku projektuje się odprowadzenie grawitacyjne ścieków bytowogospodarczych istniejącym przyłączem φ160 z PVC do istniejącej sieci. Po wykonaniu wykopu, w miejscu wejścia istniejącego przyłącza do budynku, w przypadku, gdy jego przykrycie jest zachowane min. 1,2m, włączenie instalacji wewnętrznej do przyłącza naleŝy wykonać poprzez zastosowanie studzienki rewizyjnej na wejściu do budynku. W przypadku nie zachowania normowej głębokości przykrycia przyłącze naleŝy przełoŝyć ze spadkiem 1,5% i równieŝ włączyć poprzez studzienkę rewizyjną. 4/5

5 Instalację kanalizacyjną sanitarną naleŝy wykonać z rur PVC, kielichowych, łączonych za pomocą uszczelki gumowej. Poziomy sanitarne wykonać z rur o średnicy 160 mm i φ110 mm, natomiast piony z rur o średnicy φ110 mm i φ75 mm z PVC. Piony kanalizacyjne nr 2, 4, 6, 7, 8, 12, 14, 15, 17 i 19 naleŝy wyprowadzić nad dach i zakończyć rurami wywiewnymi PCW φ75/110mm lub φ110/160mm. Pozostałe piony kanalizacyjne będą odpowietrzane pośrednio, poprzez włączie pod stropem do jednego z pionów odpowietrzanych bezpośrednio. Podłączenia odpowietrzeń pokazano na rzucie (rys. nr 1) oraz na rozwinięciu kanalizacji sanitarnej (rys. nr 3). Na wszystkich pionach 1m nad podłogą parteru naleŝy zainstalować rewizje. Częściowo piony kanalizacji sanitarnej zaprojektowano w wydzielonych szachtach, piony prowadzone w pomieszczeniu zaleca się obudować. Stosować miski ustępowe typu Kompakt oraz brodziki wyposaŝone w syfony nadstropowe. Dla umywalek i natrysków naleŝy stosować baterie ścienne. Stosować wyłącznie urządzenia z atestem. Po wykonaniu instalacji kanalizacji sanitarnej wykonać próbę szczelności Instalacja kanalizacji deszczowej Z budynku projektuje się odprowadzenie grawitacyjne ścieków deszczowych do dwóch istniejących przyłączy φ200 z PVC włączonych do istniejącej sieci. Instalację kanalizacyjną deszczową naleŝy wykonać z rur PVC, kielichowych, łączonych za pomocą uszczelki gumowej. Poziomy deszczowe wykonać z rur o średnicy φ200, natomiast piony z rur o średnicy φ160 z PVC. Piony zbierają wodę deszczowa z odwodnienia dachu wpustami dachowymi podgrzewanymi, w celu zapobieŝenia przed ich zamarznięciem. 5/5
