1 METRYKA PROJEKTU TEMAT: BUDOWA BUDYNKU MIESZKALNEGO WIELORODZINNEGO ADRES: PRZEMYŚL DZIAŁKI NR 181,182,183,184,187,180 OBR 214 CZĘŚĆ: FAZA: INWESTOR: INSTALACJE SANITARNE- INSTALACJA C.O. PROJEKT WYKONAWCZY WOJSKOWA AGENCJA MIESZKANIOWA ODDZIAŁ REGIONALNY W KRAKOWIE UL. MONTELUPICH 3, KRAKÓW PRACOWNIA BRANśY SANITARNEJ PROJEKTANT: mgr inŝ. Paweł Śmiech nr uprawnień KL-52/2002 SPRAWDZIŁ: mgr inŝ. Iwona Zalińska nr uprawnień SWK/0057/POOS/07 RACIBÓRZ PAŹDZIERNIK 2008r

MONTELUPICH 3, 30-901 KRAKÓW PRACOWNIA BRANśY SANITARNEJ PROJEKTANT: mgr inŝ.

2 ZAWARTOŚĆ TECZKI I. METRYKA PROJEKTU II. OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO Uprawnienia do projektowania Zaświadczenie o przynaleŝności do Okręgowej Izby InŜynierów Budownictwa III. OPIS IV. RYSUNKI : CO-1 RZUT PARTERU INSTALACJA C.O. SKALA 1:100 CO-2 RZUT PIĘTRA I - INSTALACJA C.O. SKALA 1:100 CO-3 RZUT PIĘTRA II INSTALACJA C.O. SKALA 1:100 CO-4 RZUT PIĘTRA III- INSTALACJA C.O. SKALA 1:100 ROZWINIĘCIE INSTALACJI C.O. W MIESZKANIACH 1 56

Okręgowej Izby InŜynierów Budownictwa III. OPIS IV. RYSUNKI : CO-1 RZUT PARTERU INSTALACJA C.O. SKALA 1:100 CO-2 RZUT PIĘTRA I - INSTALACJA C.

3 A. PODSTAWA OPRACOWANIA Zlecenie inwestora. Podkłady architektoniczne. Obowiązujące w projektowaniu przepisy i normy. Przedmiot opracowania Przedmiotem opracowania jest Projekt Wykonawczy wewnętrznej instalacji centralnego ogrzewania projektowanego budynku mieszkalnego wielorodzinnego na działkach o numerach 181,182,183,184,187,180 obr 214 w Przemyślu. B. OPIS TECHNICZNY 1. INSTALACJA CENTRALNEGO OGRZEWANIA 1.1. Źródło ciepła. Instalację centralnego ogrzewania zaprojektowano - odrębnie dla kaŝdego mieszkania Źródłem ciepła dla projektowanych instalacji grzewczych będą kotły gazowe typ EOLO STAR 24 firmy ImmerGaz o mocy 24 kw. Przy kotłach, zgodnie z zaleceniami producenta, na przewodach powrotnych naleŝy zamontować filtry siatkowe dn 15 mm. Czynnikiem grzewczym będzie woda o parametrach pracy 70/50 o C. W całym budynku mieszkalnym projektuje się ogrzewanie grzejnikowe. Zapotrzebowanie ciepła dla instalacji centralnego ogrzewania grzejnikowego dla projektowanego budynku wynosi: Q = 151,0 kw 1.2. Zasilanie instalacji. Projektowana instalacja jest dwururowa, jednostrefowa, zamknięta z indywidualnym system ogrzewania wodny o parametrach 70/50 C z roz działem dolnym i odpowietrzeniem Elementy grzejne. Dla instalacji ogrzewania grzejnikowego pomieszczeń mieszkalnych przyjęto stalowe panelowe grzejniki firmy VNH typ Cosmonova KV oraz drabinkowe łazienkowe typ CosmoArt. Zastosowane grzejniki charakteryzują się walorami estetycznymi i dostosowane są do wymogów instalacji pracującej w oparciu o armaturę termostatyczną. Dobór grzejników uwzględnia rezerwę 15% powierzchni ogrzewalnej z tytułu sterowania zaworami termostatycznymi oraz schłodzenia wody w przewodach. KaŜdy grzejnik wyposaŝono w zawór odcinający kątowy typ RLV z moŝliwością odcięcia, podejścia do grzejników wykonać bezpośrednio ze ściany Rurociągi. Przewody rozprowadzające do grzejników projektuje się z rur i kształtek miedzianych o połączeniach lutowanych lutem miękkim, a z armaturą za pomocą złączy przejściowy gwintowanych z uszczelnieniem sznurem lnianym i pokostem. Całość instalacji prowadzić w warstwie izolacji termicznej w posadzce. Instalację Izolować

181,182,183,184,187,180 obr 214 w Przemyślu. B. OPIS TECHNICZNY 1. INSTALACJA CENTRALNEGO OGRZEWANIA 1.1. Źródło ciepła.

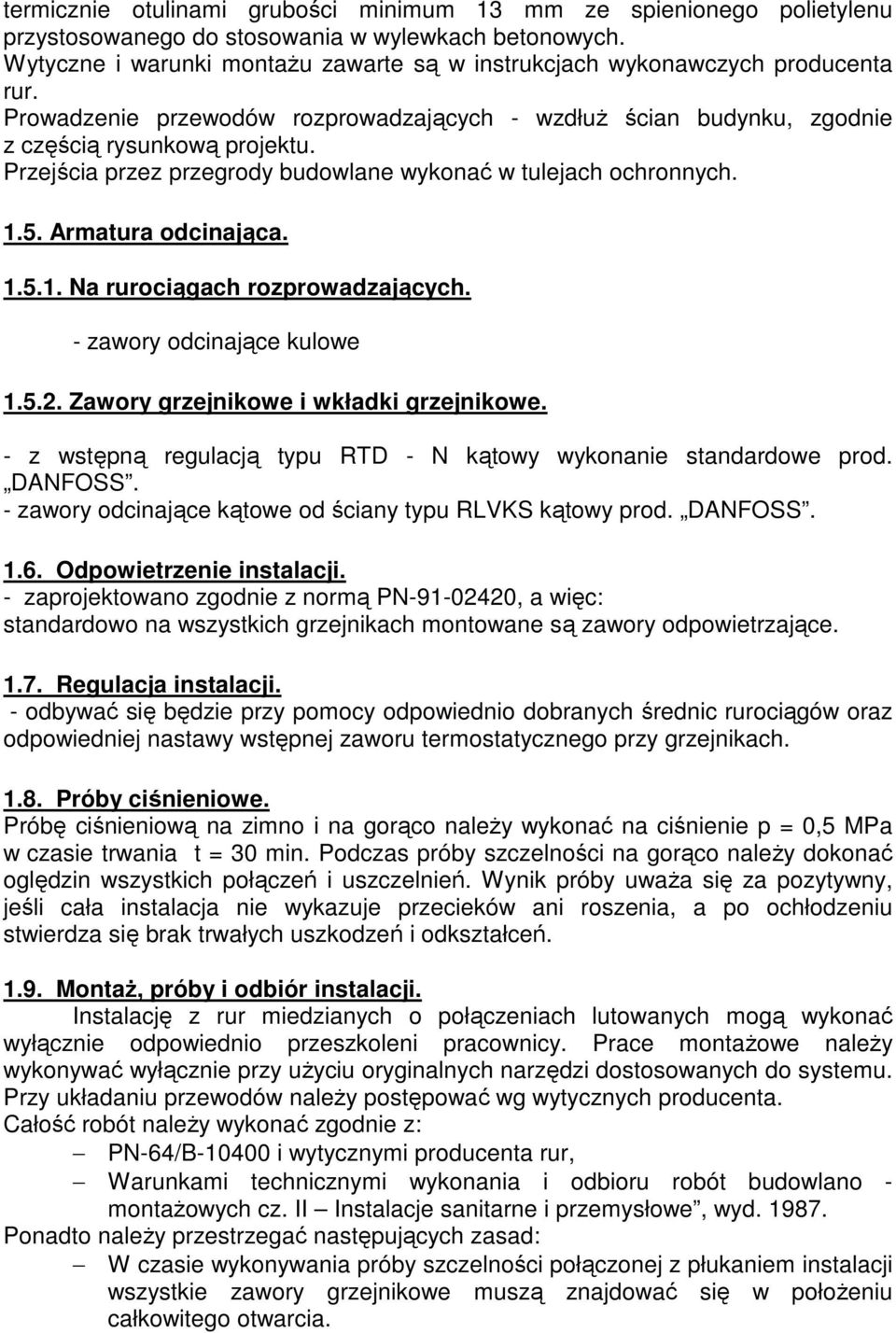

4 termicznie otulinami grubości minimum 13 mm ze spienionego polietylenu przystosowanego do stosowania w wylewkach betonowych. Wytyczne i warunki montaŝu zawarte są w instrukcjach wykonawczych producenta rur. Prowadzenie przewodów rozprowadzających - wzdłuŝ ścian budynku, zgodnie z częścią rysunkową projektu. Przejścia przez przegrody budowlane wykonać w tulejach ochronnych Armatura odcinająca Na rurociągach rozprowadzających. - zawory odcinające kulowe Zawory grzejnikowe i wkładki grzejnikowe. - z wstępną regulacją typu RTD - N kątowy wykonanie standardowe prod. DANFOSS. - zawory odcinające kątowe od ściany typu RLVKS kątowy prod. DANFOSS Odpowietrzenie instalacji. - zaprojektowano zgodnie z normą PN , a więc: standardowo na wszystkich grzejnikach montowane są zawory odpowietrzające Regulacja instalacji. - odbywać się będzie przy pomocy odpowiednio dobranych średnic rurociągów oraz odpowiedniej nastawy wstępnej zaworu termostatycznego przy grzejnikach Próby ciśnieniowe. Próbę ciśnieniową na zimno i na gorąco naleŝy wykonać na ciśnienie p = 0,5 MPa w czasie trwania t = 30 min. Podczas próby szczelności na gorąco naleŝy dokonać oględzin wszystkich połączeń i uszczelnień. Wynik próby uwaŝa się za pozytywny, jeśli cała instalacja nie wykazuje przecieków ani roszenia, a po ochłodzeniu stwierdza się brak trwałych uszkodzeń i odkształceń MontaŜ, próby i odbiór instalacji. Instalację z rur miedzianych o połączeniach lutowanych mogą wykonać wyłącznie odpowiednio przeszkoleni pracownicy. Prace montaŝowe naleŝy wykonywać wyłącznie przy uŝyciu oryginalnych narzędzi dostosowanych do systemu. Przy układaniu przewodów naleŝy postępować wg wytycznych producenta. Całość robót naleŝy wykonać zgodnie z: PN-64/B i wytycznymi producenta rur, Warunkami technicznymi wykonania i odbioru robót budowlano - montaŝowych cz. II Instalacje sanitarne i przemysłowe, wyd Ponadto naleŝy przestrzegać następujących zasad: W czasie wykonywania próby szczelności połączonej z płukaniem instalacji wszystkie zawory grzejnikowe muszą znajdować się w połoŝeniu całkowitego otwarcia.

Przejścia przez przegrody budowlane wykonać w tulejach ochronnych. 1.5. Armatura odcinająca. 1.5.1. Na rurociągach rozprowadzających. - zawory odcinające kulowe 1.5.2.

5 Po wykonaniu instalacji naleŝy wykonać badania szczelności na zimno i na gorąco. Podczas badań naleŝy utrzymywać w instalacji stałą temperaturę wody, gdyŝ zmiana jej temperatury o 10 o K powoduje zmianę ciśnienia o 0,5 do 1,0 bar. Przed badaniem szczelności naleŝy dokładnie odpowietrzyć instalację. Sposób przeprowadzania próby podano w punkcie Warunków Kotły centralnego ogrzewania. Na potrzeby ogrzewania i przygotowania ciepłej wody uŝytkowej dobrano kotły dwufunkcyjne firmy ImmerGaz z zamkniętą komorą spalania typ EOLO Star 23 z regulatorem pokojowym z programowaniem tygodniowym typ Euroster Warunki wykonania instalacji c.o. Całość robót wykonać zgodnie z wytycznymi budowlanymi oraz z Warunkami technicznymi wykonania i odbioru robót budowlano - montaŝowych cz. II - Roboty instalacyjne. Przed przekazaniem do eksploatacji instalację c.o.. naleŝy dokładnie wyregulować. Roboty naleŝy prowadzić przestrzegając przepisy ppoŝ. i bhp. W przypadku zmian w prowadzeniu przewodów naleŝy zapewnić odpowietrzenie w najwyŝszych punktach tras poziomych oraz odwodnienie w najniŝszych. Materiały stosowane w instalacji muszą posiadać dopuszczenie COBRTI-INSTAL. 2.UWAGI KOŃCOWE. Wszystkie tuleje ochronne wykonać w trakcie realizacji prac. Całość prac instalacyjnych wykonać zgodnie z niniejszym projektem, Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - MontaŜowych cz. II. - Instalacje sanitarne i przemysłowe, oraz Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych przy zachowaniu obowiązujących przepisów BHP. Projektował: mgr inŝ. Paweł Śmiech upr. bud. KL-56/2002

Przed badaniem szczelności naleŝy dokładnie odpowietrzyć instalację. Sposób przeprowadzania próby podano w punkcie 11.8.1 Warunków.... 1.10 Kotły centralnego ogrzewania.
