1 Spis rysunków: S1 Rzut parteru instalacja wod-kan S2 Rzut 1 piętra instalacja wod-kan S3 Rzut 2 piętra instalacja wod-kan S4 Aksonometria zimnej i ciepłej wody S5 Rozwinięcie kanalizacji sanitarnej

2 Opis techniczny do projektu budowlanego remontu sanitariatów chłopięcych w Szkole Podstawowej nr 2 w Mosinie. 1. Podstawa opracowania: Zlecenie inwestora Projekt architektoniczny Obowiązujące przepisy i normatywy Uzgodnienia międzybranŝowe Inwentaryzacja stanu istniejącego. 2. Zakres opracowania: Niniejsze opracowanie obejmuje projekt modernizacji wewnętrznych instalacji: wod-kan, wentylacji mechanicznej wywiewnej. centralnego ogrzewania I. Instalacja wod - kan 1. Instalacja zimnej wody: Urządzenia sanitarne w modernizowanych pomieszczeniach są zasilane z istniejącej instalacji zimnej wody w budynku. Nowoprojektowany pion zimnej wody podłączyć do instalacji w piwnicy. Instalację zimnej wody wykonać z rur tworzywowych z wkładką aluminiową - PEX, alternatywnie moŝna zastosować rury z miedzi. Rury prowadzić w bruzdach ściennych oraz w piwnicy pod stropem parteru. Przy wszystkich podejściach do punktów czerpalnych zastosować podpory stałe. Przewody wody zimnej w celu zabezpieczenia przed wykropleniem wilgoci zaizolować otuliną prefabrykowaną z pianki PE lub PU o grubości 6 mm. Przejścia przez przegrody konstrukcyjne wykonać w tulejach ochronnych o długości co najmniej o 1 cm większych od grubości przegrody. Przejście pomiędzy tuleją a przewodem naleŝy uszczelnić pianką lub kitem trwale elastycznym.

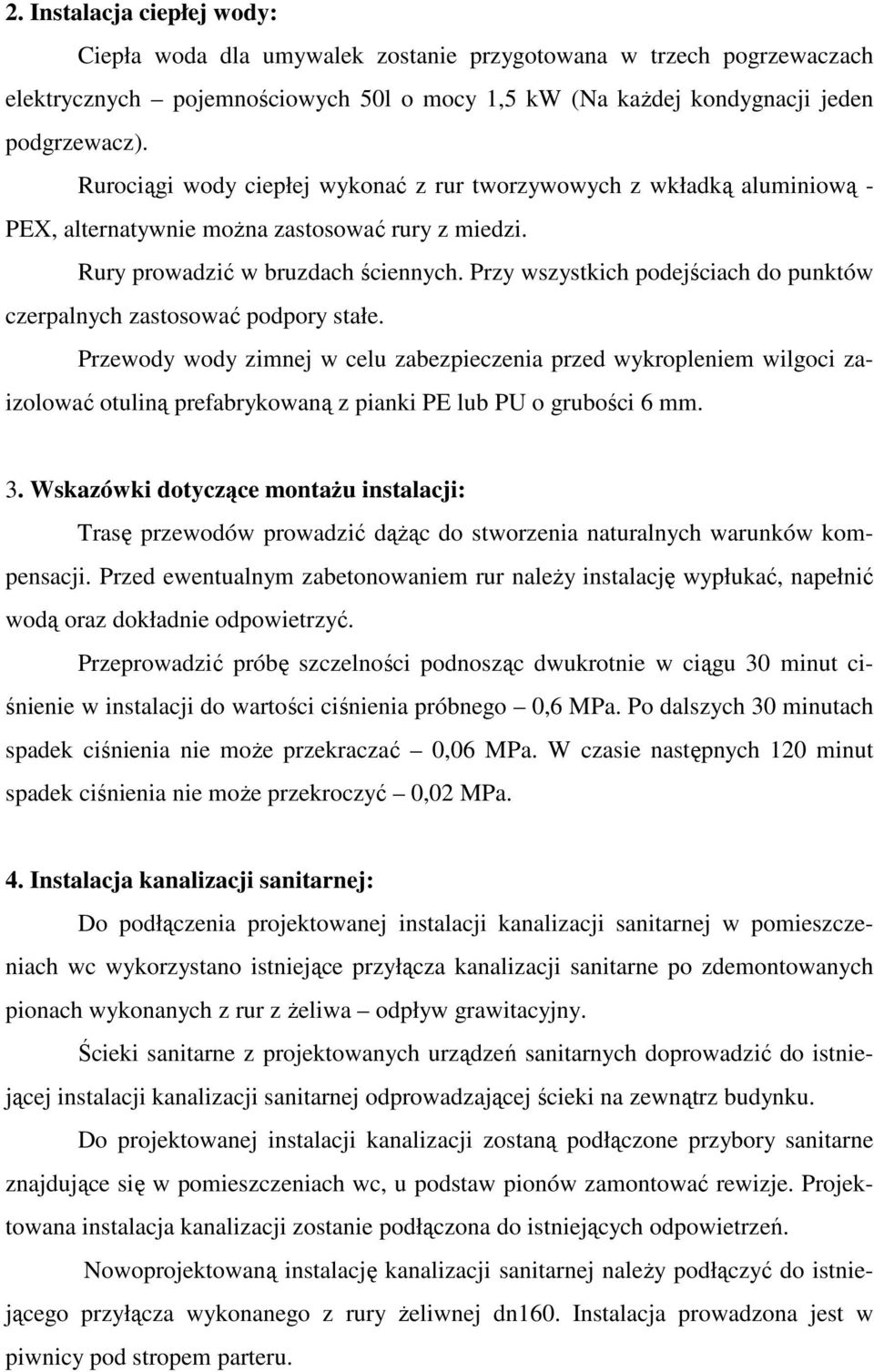

3 2. Instalacja ciepłej wody: Ciepła woda dla umywalek zostanie przygotowana w trzech pogrzewaczach elektrycznych pojemnościowych 50l o mocy 1,5 kw (Na kaŝdej kondygnacji jeden podgrzewacz). Rurociągi wody ciepłej wykonać z rur tworzywowych z wkładką aluminiową - PEX, alternatywnie moŝna zastosować rury z miedzi. Rury prowadzić w bruzdach ściennych. Przy wszystkich podejściach do punktów czerpalnych zastosować podpory stałe. Przewody wody zimnej w celu zabezpieczenia przed wykropleniem wilgoci zaizolować otuliną prefabrykowaną z pianki PE lub PU o grubości 6 mm. 3. Wskazówki dotyczące montaŝu instalacji: Trasę przewodów prowadzić dąŝąc do stworzenia naturalnych warunków kompensacji. Przed ewentualnym zabetonowaniem rur naleŝy instalację wypłukać, napełnić wodą oraz dokładnie odpowietrzyć. Przeprowadzić próbę szczelności podnosząc dwukrotnie w ciągu 30 minut ciśnienie w instalacji do wartości ciśnienia próbnego 0,6 MPa. Po dalszych 30 minutach spadek ciśnienia nie moŝe przekraczać 0,06 MPa. W czasie następnych 120 minut spadek ciśnienia nie moŝe przekroczyć 0,02 MPa. 4. Instalacja kanalizacji sanitarnej: Do podłączenia projektowanej instalacji kanalizacji sanitarnej w pomieszczeniach wc wykorzystano istniejące przyłącza kanalizacji sanitarne po zdemontowanych pionach wykonanych z rur z Ŝeliwa odpływ grawitacyjny. Ścieki sanitarne z projektowanych urządzeń sanitarnych doprowadzić do istniejącej instalacji kanalizacji sanitarnej odprowadzającej ścieki na zewnątrz budynku. Do projektowanej instalacji kanalizacji zostaną podłączone przybory sanitarne znajdujące się w pomieszczeniach wc, u podstaw pionów zamontować rewizje. Projektowana instalacja kanalizacji zostanie podłączona do istniejących odpowietrzeń. Nowoprojektowaną instalację kanalizacji sanitarnej naleŝy podłączyć do istniejącego przyłącza wykonanego z rury Ŝeliwnej dn160. Instalacja prowadzona jest w piwnicy pod stropem parteru.

4 Przewody ułoŝyć ze spadkami podanymi na załączonych rysunkach. Przewody kanalizacyjne wykonać z PVC. NaleŜy wykorzystać istniejące otwory w stropach do prowadzenia nowych przewodów kanalizacyjnych. 5. Uwagi: NaleŜy zdemontować istniejące instalacje zimnej, ciepłej wody oraz kanalizacji sanitarnej. W miejscach wskazanych na załączonych rysunkach zamontować podgrzewacze elektryczne pojemnościowe (podłączenie do instalacji elektrycznej wg projektu elektrycznego). W pomieszczeniach wc istniejące grzejniki naleŝy przenieść w nową lokalizację wg załączonych rysunków. W przypadku gdyby stan techniczny istniejących rur c.o. był zły naleŝy wymienić na nowe. Wykorzystać istniejące otwory w stropach. Baterie umywalek muszą być wyposaŝone w perlatory. Zamontować armaturę dobrej jakości. NaleŜy zabezpieczyć obszar w jakim będą prowadzone prace remontowe przed rozprzestrzenianiem się pyłów, gruzu itp. poprzez stosowanie folii ochronnych, kurtyn, rękawów zewnętrznych itp.. 6. Zestawienie podstawowych urządzeń i elementów instalacji: Wod-kan L.p. Szt./ Długość Wyszczególnienie 1 3 Podgrzewacz elektryczny pojemnościowy 50l o mocy elektrycznej 1,5 kw 2 3 Wentylator wywiewny o wydajności 250 m 3 /h 3 ~50,0 m Rura 0,11PVC + kształtki 4 ~14,0 m Rura 0,05PVC + kształtki 5 ~59,0 m Rura sanitarna PE-Xc 20x2,8 + kształtki 6 ~38,0 m Rura sanitarna PE-Xc 25x3,5 + kształtki 7 ~3,0 m Rura wielowarstwowa 32x4,0 + kształtki 8 ~13,0 m Rura wielowarstwowa 40x4,0 + kształtki 9 ~9,0 m Rura wielowarstwowa 50x4,5 + kształtki Bateria stojąca dla umywalki + perlator Miska ustępowa wisząca Norma, katalog

5 12 18 Umywalka 13 3 Zawór czerpalny z.w Zawór spłukujący 15 ~30,0 m Rura do centralnego ogrzewania dn15 Cu Uwaga: Przed zamówieniem, długości przewodów zweryfikować bezpośrednio na budowie oraz sprawdzić moŝliwość zamontowania urządzeń. II. Instalacja wentylacji Z celu zwiększenia efektywności wymian powietrza w pomieszczeniach wc zaprojektowano 3 wentylatorki wywiewne (po jednym na kaŝdej kondygnacji). Wentylatorki o wydajności 250 m 3 /h zamontować na wolnych pionach wentylacji grawitacyjnej. Załączanie wentylatorków indywidualnym włącznikiem dodatkowo moŝna wyposaŝyć poszczególne układy w wyłącznik czasowy. Podłączenie do instalacji elektrycznej wg projektu elektrycznego.
