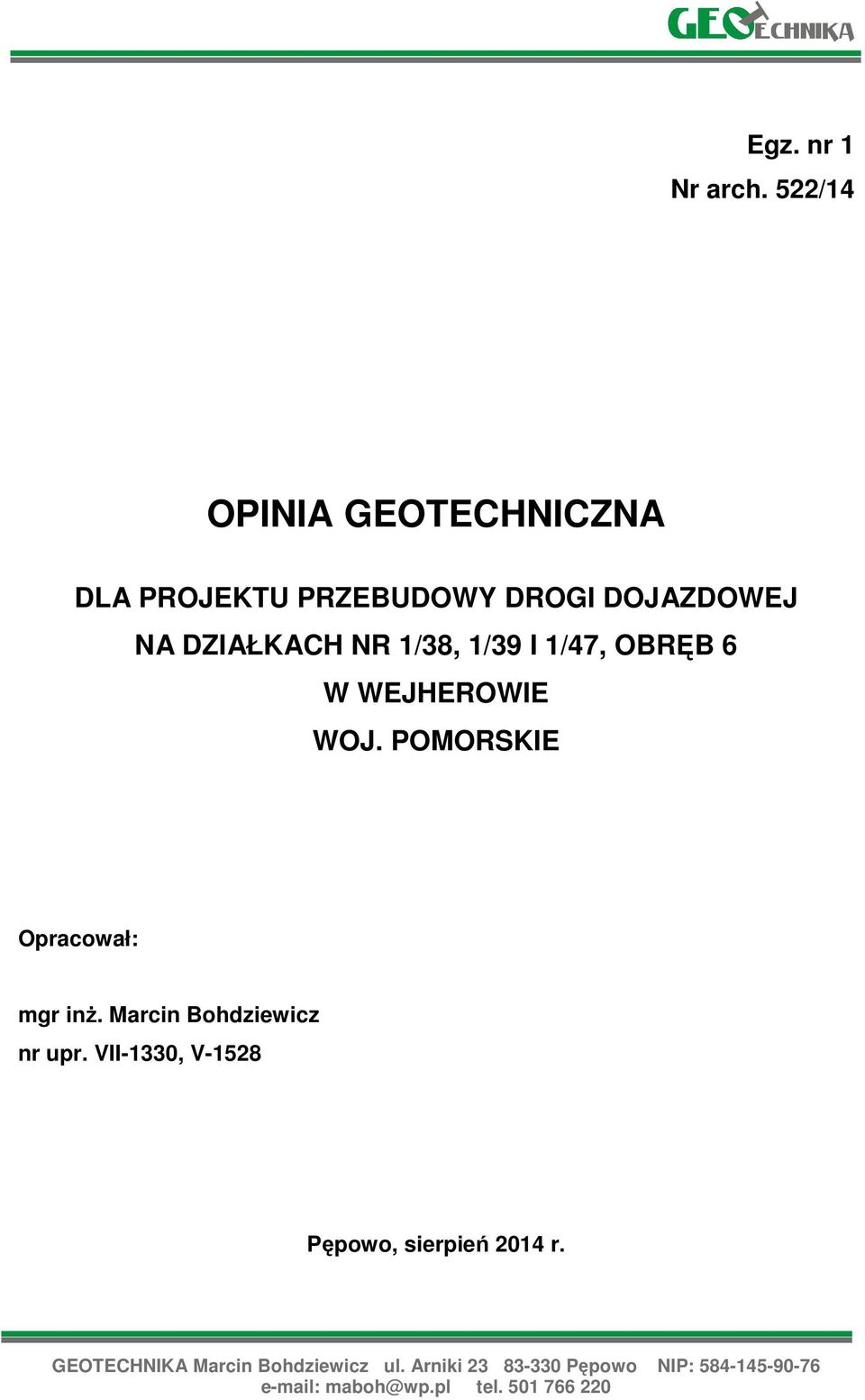

1 Egz. nr 1 Nr arch. 522/14 OPINIA GEOTECHNICZNA DLA PROJEKTU PRZEBUDOWY DROGI DOJAZDOWEJ NA DZIAŁKACH NR 1/38, 1/39 I 1/47, OBRĘB 6 W WEJHEROWIE WOJ. POMORSKIE Opracował: mgr inŝ. Marcin Bohdziewicz nr upr. VII-1330, V-1528 Pępowo, sierpień 2014 r. GEOTECHNIKA Marcin Bohdziewicz ul. Arniki Pępowo NIP: maboh@wp.pl tel

1/39 I 1/47, OBRĘB 6 W WEJHEROWIE WOJ. POMORSKIE Opracował: mgr inŝ.

2 Opinia geotechniczna dla projektu przebudowy ulicy dojazdowej w Wejherowie SPIS TREŚCI TEKST: 1. Wstęp str Zakres wykonanych prac str Budowa geologiczna i warunki wodne str Charakterystyka geotechniczna podłoŝa str Wnioski geotechniczne str. 6 ZAŁĄCZNIKI 1. Mapa dokumentacyjna w skali 1: Przekroje geotechniczne 3. Legenda do przekrojów 4. Karty wyników badań sondą DPL 5. Symbole i znaki Strona 2

Charakterystyka geotechniczna podłoŝa str. 5 5. Wnioski geotechniczne str. 6 ZAŁĄCZNIKI 1.

3 Opinia geotechniczna dla projektu przebudowy ulicy dojazdowej w Wejherowie 1. WSTĘP. Na zlecenie WANIT Projektowanie Dróg z siedzibą przy ul. Brzozowej 3, Przodkowo, firma GEOTECHNIKA Marcin Bohdziewicz mieszcząca się przy ul. Arniki 23, Pępowo, wykonała opinię geotechniczną dla projektu przebudowy drogi dojazdowej na działkach nr 1/38, 1/39 i 1/47, obręb 6 w Wejherowie, woj. pomorskie. Droga będzie łączyła ul. I Brygady Pancernej Wojska Polskiego z ul. Jana Karnowskiego i stanowiła dojazd m.in. do Urzędu Pracy. Celem wykonanych badań było ustalenie warunków gruntowo-wodnych których znajomość jest niezbędna przy projektowaniu i wykonawstwie planowanej inwestycji. Niniejszą opinię opracowano zgodnie z rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. Na podstawie powyŝszego rozporządzenia projektowany obiekt zaliczono do I kategorii geotechnicznej. 2. ZAKRES WYKONANYCH PRAC Prace terenowe. Otwory badawcze zostały wytyczone metodą domiarów prostokątnych w dowiązaniu do stałych punktów terenowych w oparciu o przekazany przez Zleceniodawcę plan sytuacyjno-wysokościowy w skali 1:500. Rzędne otworów ustalono na podstawie niwelacji technicznej. Prace wiertnicze zostały wykonane pod dozorem geotechnicznym autora niniejszego opracowania w sierpniu 2014 r. Wykonano 4 otwory penetracyjne do głębokości 3,0 m p.p.t. oraz 2 sondowania lekką sondą udarową (DPL) W czasie wierceń pobrano próby gruntu o naturalnej wilgotności. Wszystkie próby zbadano makroskopowo i ustalono poziom ich zalegania oraz określono głębokość występowania wód gruntowych. Strona 3

Arniki 23, 83-330 Pępowo, wykonała opinię geotechniczną dla projektu przebudowy drogi dojazdowej na działkach nr 1/38, 1/39 i 1/47, obręb 6 w Wejherowie, woj. pomorskie. Droga będzie łączyła ul.

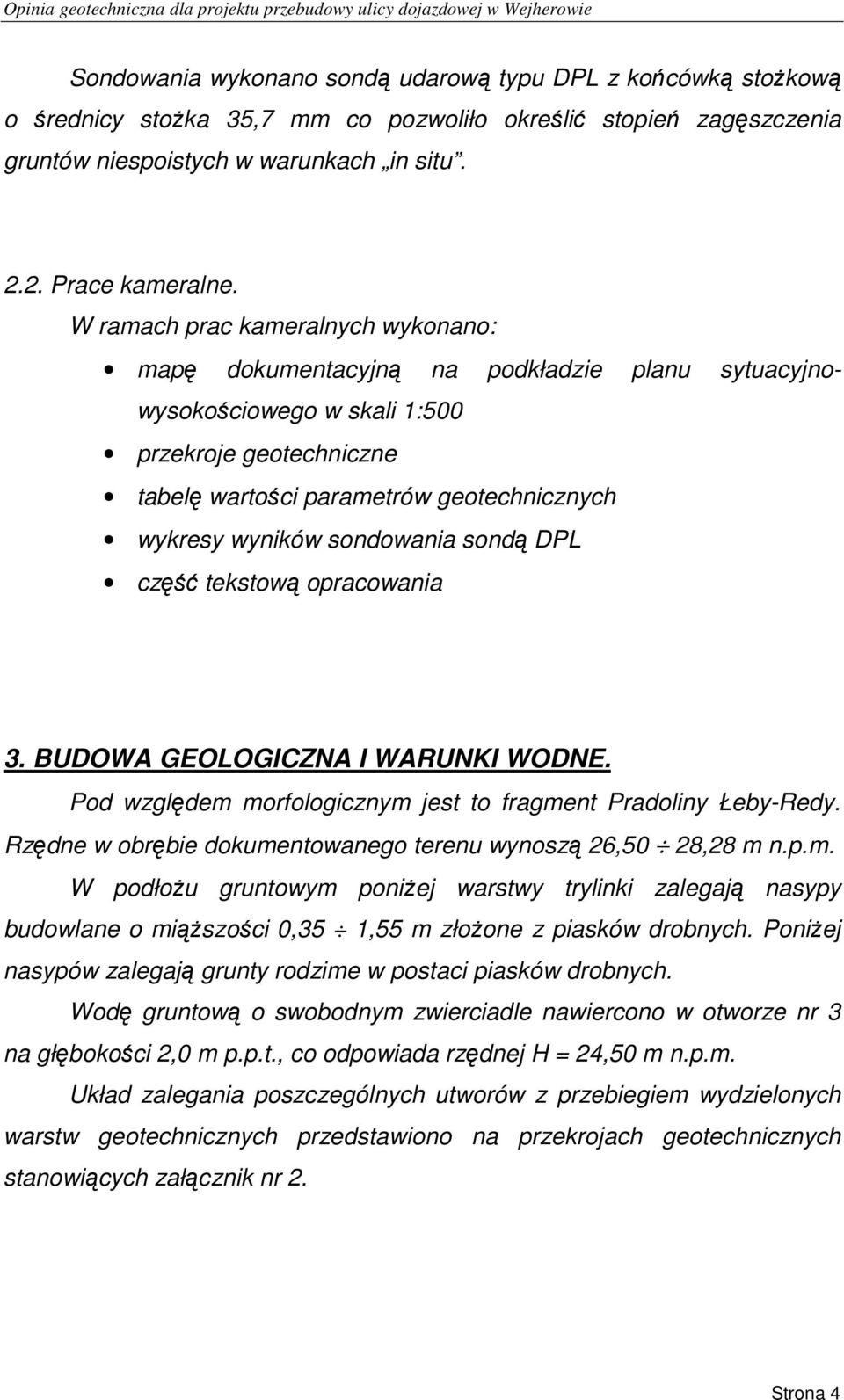

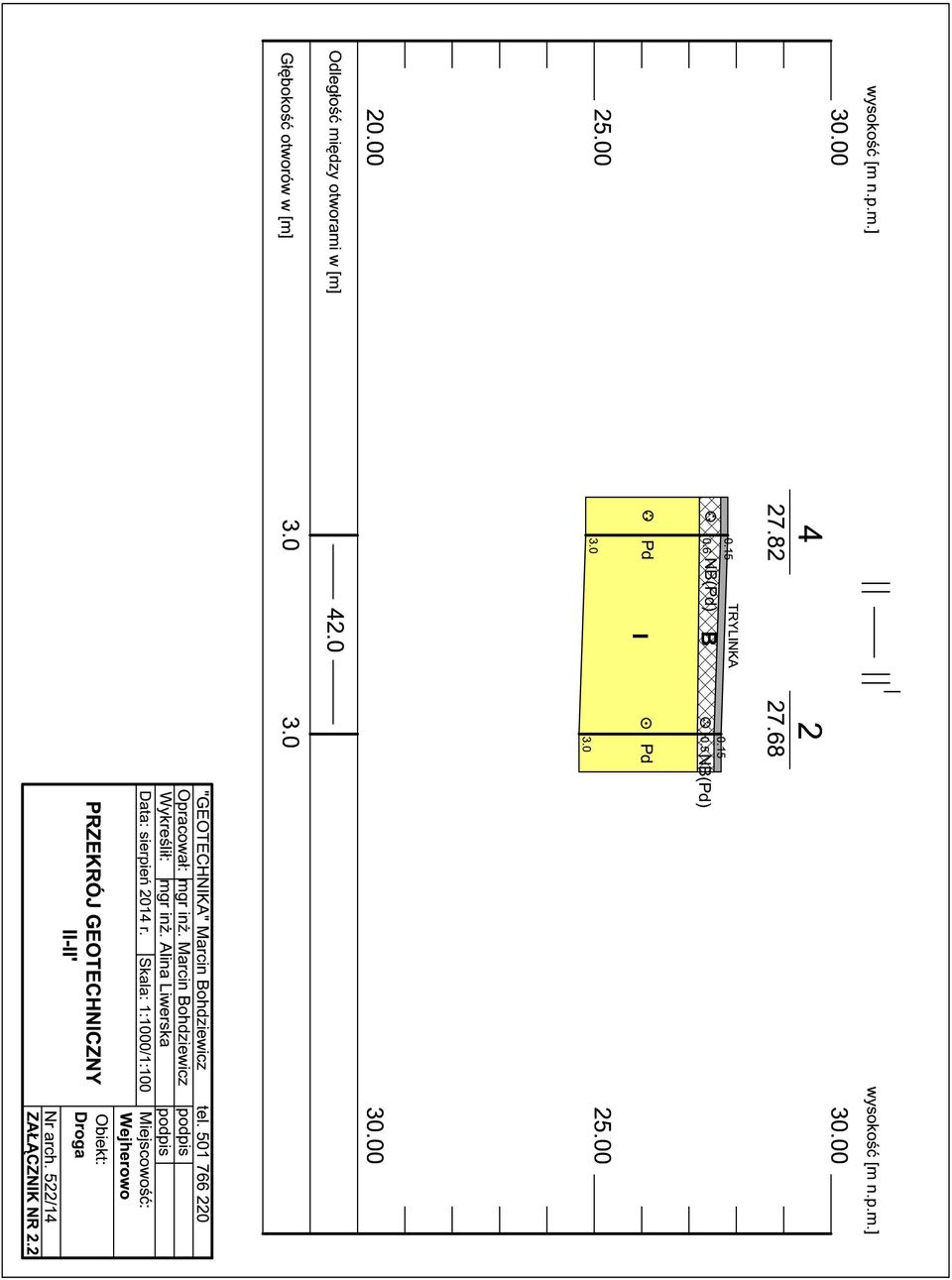

4 Opinia geotechniczna dla projektu przebudowy ulicy dojazdowej w Wejherowie Sondowania wykonano sondą udarową typu DPL z końcówką stoŝkową o średnicy stoŝka 35,7 mm co pozwoliło określić stopień zagęszczenia gruntów niespoistych w warunkach in situ Prace kameralne. W ramach prac kameralnych wykonano: mapę dokumentacyjną na podkładzie planu sytuacyjnowysokościowego w skali 1:500 przekroje geotechniczne tabelę wartości parametrów geotechnicznych wykresy wyników sondowania sondą DPL część tekstową opracowania 3. BUDOWA GEOLOGICZNA I WARUNKI WODNE. Pod względem morfologicznym jest to fragment Pradoliny Łeby-Redy. Rzędne w obrębie dokumentowanego terenu wynoszą 26,50 28,28 m n.p.m. W podłoŝu gruntowym poniŝej warstwy trylinki zalegają nasypy budowlane o miąŝszości 0,35 1,55 m złoŝone z piasków drobnych. PoniŜej nasypów zalegają grunty rodzime w postaci piasków drobnych. Wodę gruntową o swobodnym zwierciadle nawiercono w otworze nr 3 na głębokości 2,0 m p.p.t., co odpowiada rzędnej H = 24,50 m n.p.m. Układ zalegania poszczególnych utworów z przebiegiem wydzielonych warstw geotechnicznych przedstawiono na przekrojach geotechnicznych stanowiących załącznik nr 2. Strona 4

W ramach prac kameralnych wykonano: mapę dokumentacyjną na podkładzie planu sytuacyjnowysokościowego w skali 1:500 przekroje geotechniczne tabelę wartości parametrów geotechnicznych wykresy wyników

5 Opinia geotechniczna dla projektu przebudowy ulicy dojazdowej w Wejherowie 4. CHARAKTERYSTYKA GEOTECHNICZNA PODŁOśA. W podłoŝu dokumentowanego terenu występują grunty nasypowe i rodzime róŝniące się genezą, litologią oraz parametrami geotechnicznymi. W związku z tym podzielono je na odrębne warstwy, zaliczając do kaŝdej z nich grunty o zbliŝonych wartościach parametrów geotechnicznych. Wartości wyprowadzone parametrów geotechnicznych wydzielonych warstw ustalono na podstawie badań makroskopowych, sondowań i zaleŝności korelacyjnych zgodnie z normą PN-EN , 2. Eurokod 7. Projektowanie geotechniczne. Wartości wyprowadzone parametrów geotechnicznych wydzielonych warstw podano w tabeli stanowiącej załącznik nr 3. Wydzielono następujące warstwy geotechniczne: Warstwa geotechniczna I to piaski drobne w stanie średnio-zagęszczonym i zagęszczonym, wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I (sr) D = 0,60 Warstwa geotechniczna A to nasypy budowlane złoŝone z piasków drobnych w stanie średnio-zagęszczonym, wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I (sr) D = 0,50 Warstwa geotechniczna B to nasypy budowlane złoŝone z piasków drobnych w stanie zagęszczonym, wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I (sr) D = 0,70 Strona 5

W związku z tym podzielono je na odrębne warstwy, zaliczając do kaŝdej z nich grunty o zbliŝonych wartościach parametrów geotechnicznych.

6 Opinia geotechniczna dla projektu przebudowy ulicy dojazdowej w Wejherowie 5. WNIOSKI GEOTECHNICZNE W wyniku przeprowadzonych badań stwierdza się, Ŝe w podłoŝu występują korzystne warunki gruntowo-wodne. Grunty warstwy geotechnicznej I oraz warstw nasypowych A i B są nośne dla tego typu inwestycji Roboty ziemne powinny być prowadzone zgodnie z normą PN-B Roboty ziemne. Wymagania ogólne. styczeń 1999 r. oraz PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania styczeń 1998 r W podłoŝu projektowanej drogi występują grunty, które podzielono na grupy nośności podłoŝa pod nawierzchnie oraz pod względem wysadzinowości: Grunty warstwy geotechnicznej I Wysadzinowość grunty niewysadzinowe. Grunty zalicza się do grupy nośności G1. Grunty warstw geotechnicznych A i B Wysadzinowość grunty niewysadzinowe. Grunty zalicza się do grupy nośności G Prace ziemne naleŝy prowadzić tak, aby nie dopuścić do naruszenia naturalnej struktury gruntu, co moŝe prowadzić do obniŝenia ich własności mechanicznych, a co za tym idzie do obniŝenia nośności podłoŝa Wodę gruntową o swobodnym zwierciadle nawiercono w otworze nr 3 na głębokości 2,0 m p.p.t., co odpowiada rzędnej H = 24,50 m n.p.m. Podany w opracowaniu stan wód gruntowych odnosi się do okresu Strona 6

5.2. Roboty ziemne powinny być prowadzone zgodnie z normą PN-B-06050 Roboty ziemne. Wymagania ogólne. styczeń 1999 r. oraz PN-S-02205. Drogi samochodowe. Roboty ziemne. Wymagania i badania styczeń 1998 r.

7 Opinia geotechniczna dla projektu przebudowy ulicy dojazdowej w Wejherowie badań i moŝe ulegać wahaniom w zaleŝności od pory roku i intensywności opadów atmosferycznych Głębokość przemarzania gruntów dla rejonu przeprowadzonych badań wynosi h z = 1,0 m wg normy PN-81/B Opracował: mgr inŝ. Marcin Bohdziewicz Strona 7

11 L E G E N D A D O P R Z E K R O J Ó W OBJAŚNIENIA GEOLOGICZNE WARTOŚCI WYPROWADZONE PARAMETRÓW GEOTECHNICZNYCH Stratygrafia Profil stratygraficznolitologiczny Opis litologicznogenetyczny Nr warstwy geotechnicznej Symbol gruntu wg PN-86/B Stan gruntu Stopień zagęszczenia Stopień plastyczności Wilgotność naturalna Gęstość objętościowa Spójność Kąt tarcia wewnętrznego Edometryczny moduł ściśliwości Moduł odkształcenia pierwotnej wtórnej pierwotnego wtórnego w n ρ c sr φ sr M o M E o E I D I L [%] [t/m 3 ] [MPa] [ ] [MPa] [MPa] [MPa] [MPa] Q h Nasypy budowlane utwory antropogeniczne A NB(Pd) 0,50-11,0 1, ,5 63,0 B NB(Pd) 0,70-9,0 1, ,5 86,0 Q p Piaski utwory fluwioglacjalne I Pd 0,60-11,0 naw. 1,70 1, ,0 75,0 Temat: Wejherowo droga Opracował: mgr inŝ. M. Bohdziewicz Data: sierpień 2014 r. ZAŁACZNIK NR 3

ściśliwości Moduł odkształcenia pierwotnej wtórnej pierwotnego wtórnego w n ρ c sr φ sr M o M E o E I D I L [%] [t/m 3 ] [MPa] [ ] [MPa] [MPa] [MPa] [MPa] 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Q h
