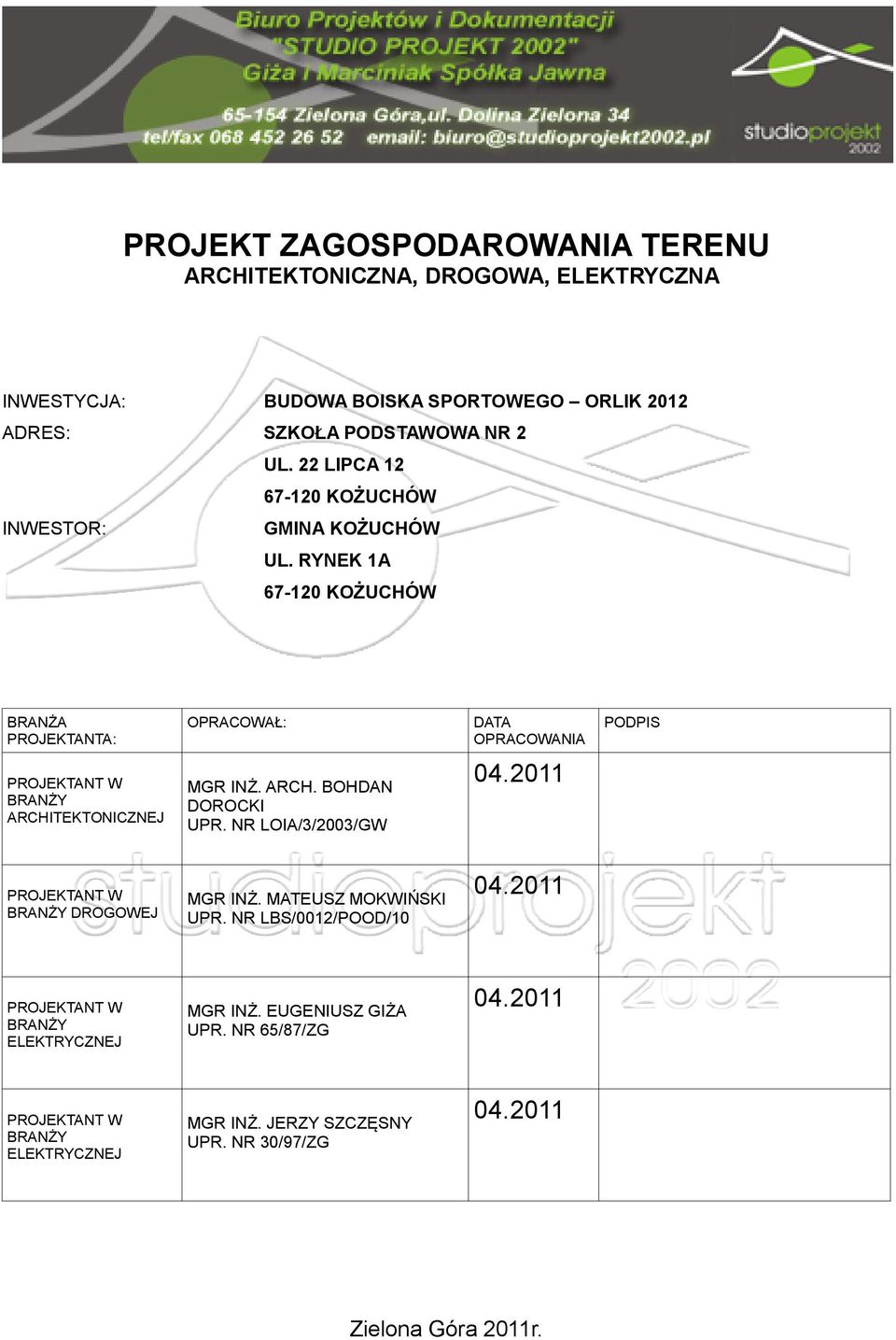

1 PROJEKT ZAGOSPODAROWANIA TERENU ARCHITEKTONICZNA, DROGOWA, ELEKTRYCZNA INWESTYCJA: BUDOWA BOISKA SPORTOWEGO ORLIK 2012 ADRES: SZKOŁA PODSTAWOWA NR 2 UL. 22 LIPCA KOŻUCHÓW INWESTOR: GMINA KOŻUCHÓW UL. RYNEK 1A KOŻUCHÓW BRANŻA PROJEKTANTA: OPRACOWAŁ: DATA OPRACOWANIA PODPIS PROJEKTANT W BRANŻY ARCHITEKTONICZNEJ MGR INŻ. ARCH. BOHDAN DOROCKI UPR. NR LOIA/3/2003/GW PROJEKTANT W BRANŻY DROGOWEJ MGR INŻ. MATEUSZ MOKWIŃSKI UPR. NR LBS/0012/POOD/ PROJEKTANT W BRANŻY ELEKTRYCZNEJ MGR INŻ. EUGENIUSZ GIŻA UPR. NR 65/87/ZG PROJEKTANT W BRANŻY ELEKTRYCZNEJ MGR INŻ. JERZY SZCZĘSNY UPR. NR 30/97/ZG Zielona Góra 2011r.

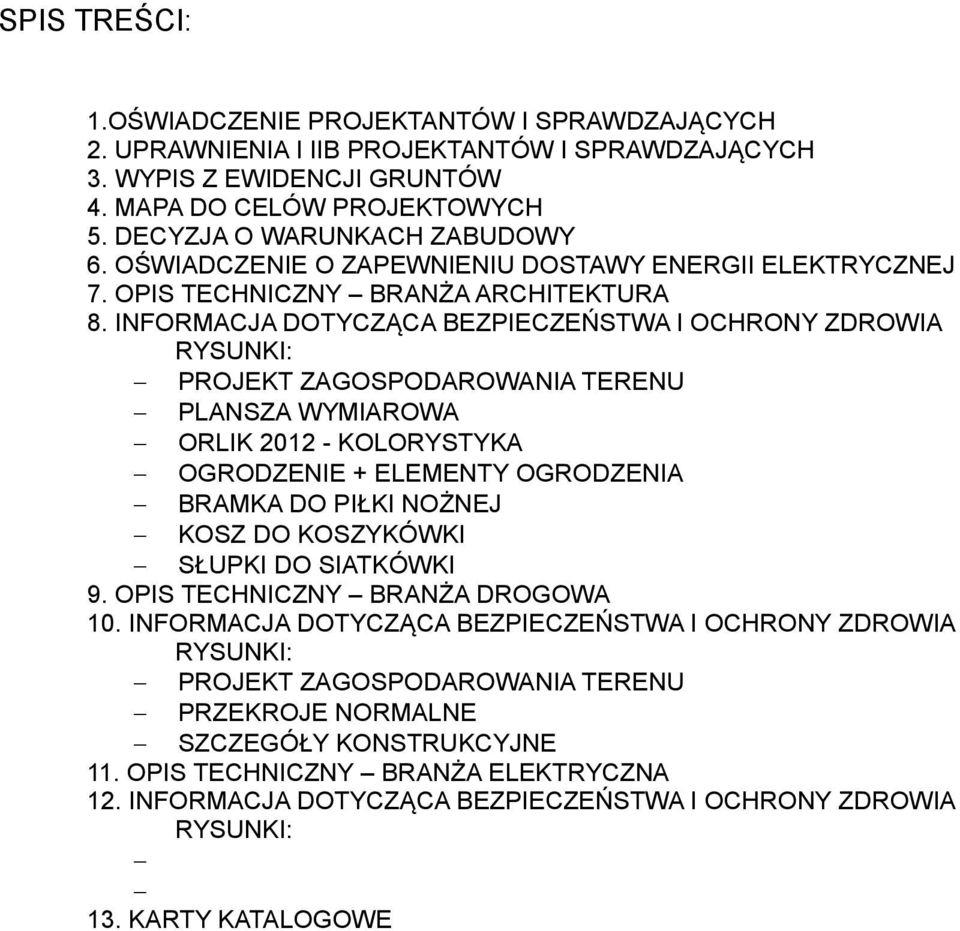

2 SPIS TREŚCI: 1.OŚWIADCZENIE PROJEKTANTÓW I SPRAWDZAJĄCYCH 2. UPRAWNIENIA I IIB PROJEKTANTÓW I SPRAWDZAJĄCYCH 3. WYPIS Z EWIDENCJI GRUNTÓW 4. MAPA DO CELÓW PROJEKTOWYCH 5. DECYZJA O WARUNKACH ZABUDOWY 6. OŚWIADCZENIE O ZAPEWNIENIU DOSTAWY ENERGII ELEKTRYCZNEJ 7. OPIS TECHNICZNY BRANŻA ARCHITEKTURA 8. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA RYSUNKI: PROJEKT ZAGOSPODAROWANIA TERENU PLANSZA WYMIAROWA ORLIK KOLORYSTYKA OGRODZENIE + ELEMENTY OGRODZENIA BRAMKA DO PIŁKI NOŻNEJ KOSZ DO KOSZYKÓWKI SŁUPKI DO SIATKÓWKI 9. OPIS TECHNICZNY BRANŻA DROGOWA 10. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA RYSUNKI: PROJEKT ZAGOSPODAROWANIA TERENU PRZEKROJE NORMALNE SZCZEGÓŁY KONSTRUKCYJNE 11. OPIS TECHNICZNY BRANŻA ELEKTRYCZNA 12. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA RYSUNKI: 13. KARTY KATALOGOWE

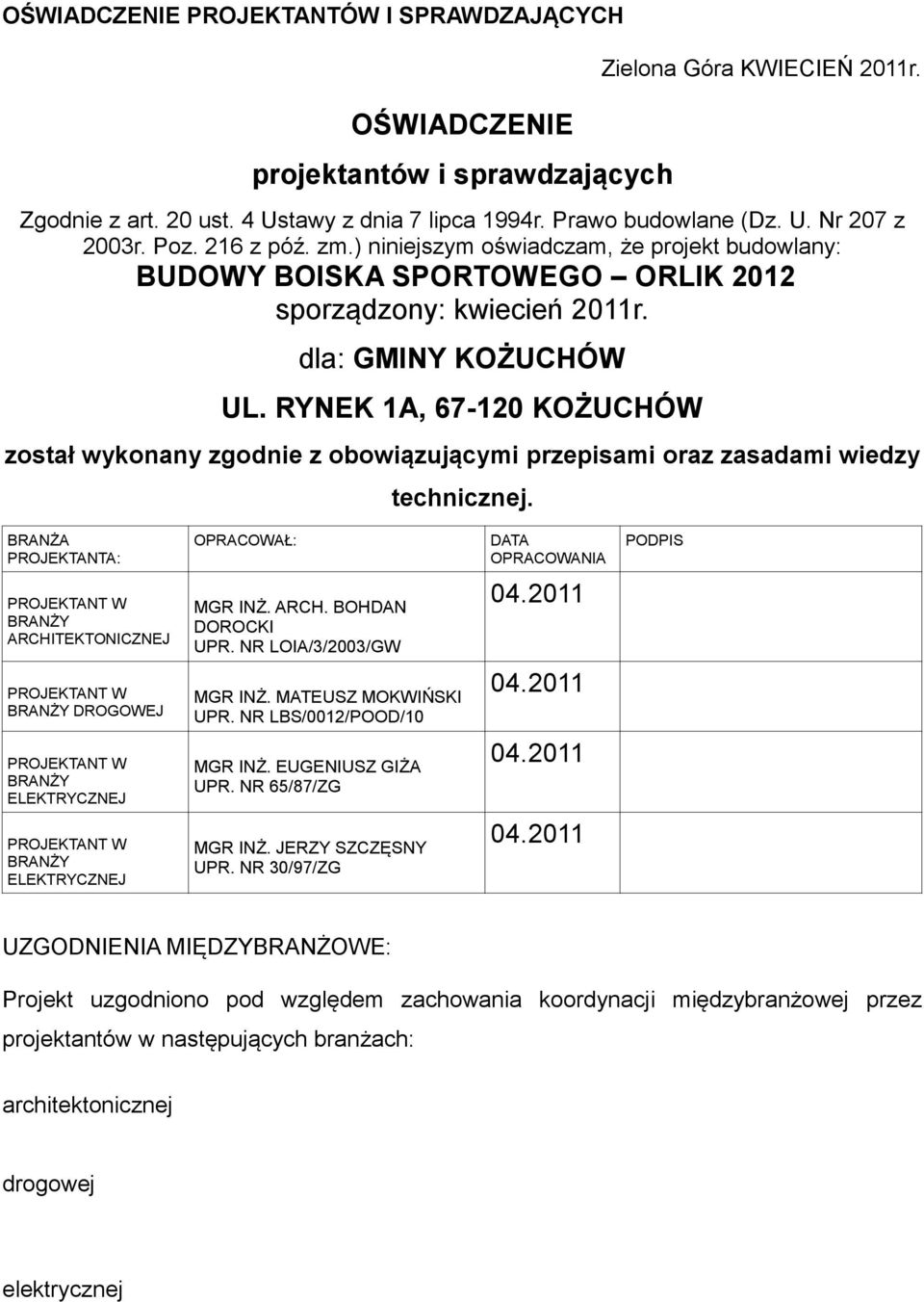

3 OŚWIADCZENIE PROJEKTANTÓW I SPRAWDZAJĄCYCH OŚWIADCZENIE projektantów i sprawdzających Zielona Góra KWIECIEŃ 2011r. Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. Nr 207 z 2003r. Poz. 216 z póź. zm.) niniejszym oświadczam, że projekt budowlany: BUDOWY BOISKA SPORTOWEGO ORLIK 2012 sporządzony: kwiecień 2011r. dla: GMINY KOŻUCHÓW UL. RYNEK 1A, KOŻUCHÓW został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. BRANŻA PROJEKTANTA: OPRACOWAŁ: DATA OPRACOWANIA PODPIS PROJEKTANT W BRANŻY ARCHITEKTONICZNEJ MGR INŻ. ARCH. BOHDAN DOROCKI UPR. NR LOIA/3/2003/GW PROJEKTANT W BRANŻY DROGOWEJ MGR INŻ. MATEUSZ MOKWIŃSKI UPR. NR LBS/0012/POOD/ PROJEKTANT W BRANŻY ELEKTRYCZNEJ MGR INŻ. EUGENIUSZ GIŻA UPR. NR 65/87/ZG PROJEKTANT W BRANŻY ELEKTRYCZNEJ MGR INŻ. JERZY SZCZĘSNY UPR. NR 30/97/ZG UZGODNIENIA MIĘDZYBRANŻOWE: Projekt uzgodniono pod względem zachowania koordynacji międzybranżowej przez projektantów w następujących branżach: architektonicznej drogowej elektrycznej

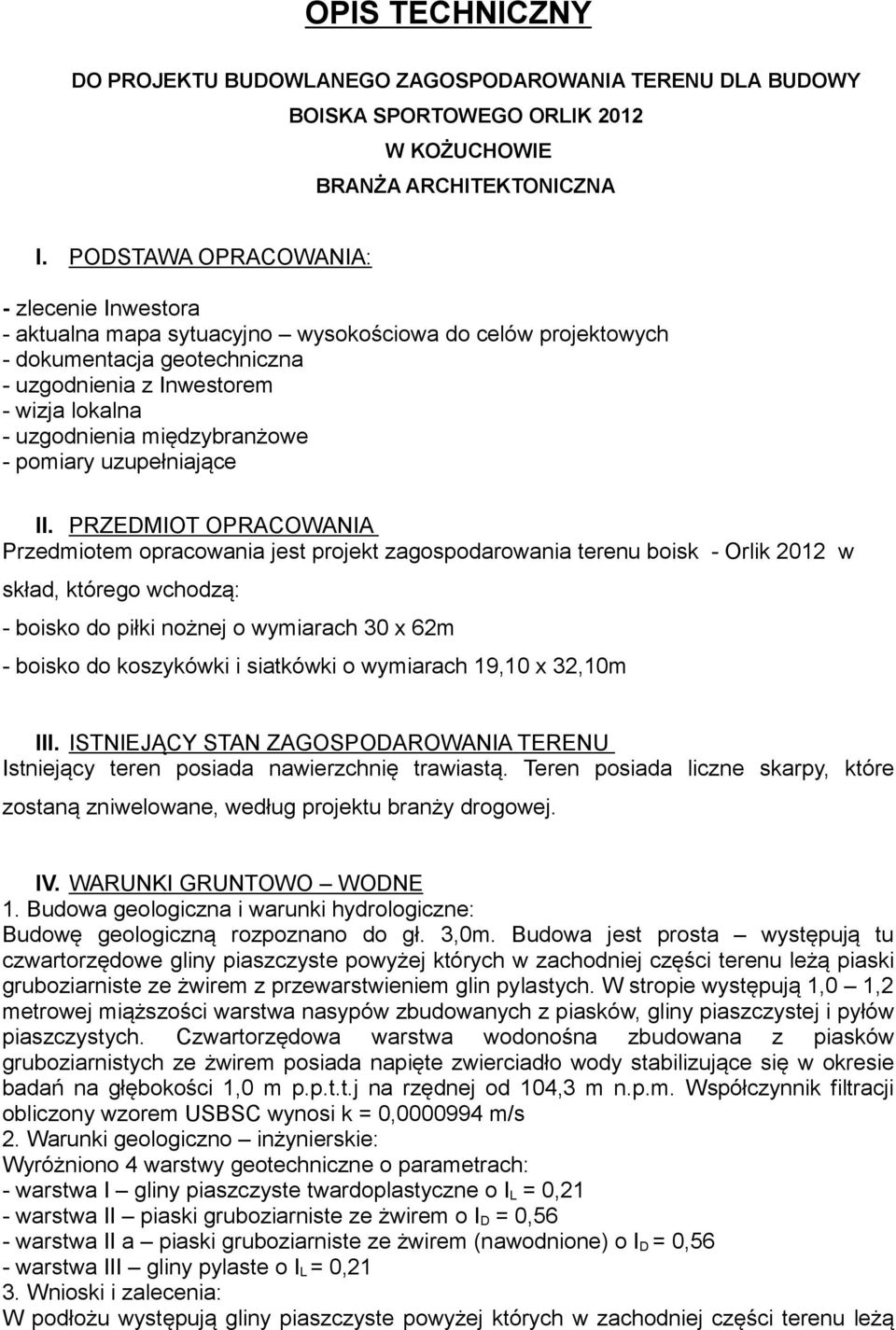

4 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO ZAGOSPODAROWANIA TERENU DLA BUDOWY BOISKA SPORTOWEGO ORLIK 2012 W KOŻUCHOWIE BRANŻA ARCHITEKTONICZNA I. PODSTAWA OPRACOWANIA: - zlecenie Inwestora - aktualna mapa sytuacyjno wysokościowa do celów projektowych - dokumentacja geotechniczna - uzgodnienia z Inwestorem - wizja lokalna - uzgodnienia międzybranżowe - pomiary uzupełniające II. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt zagospodarowania terenu boisk - Orlik 2012 w skład, którego wchodzą: - boisko do piłki nożnej o wymiarach 30 x 62m - boisko do koszykówki i siatkówki o wymiarach 19,10 x 32,10m III. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Istniejący teren posiada nawierzchnię trawiastą. Teren posiada liczne skarpy, które zostaną zniwelowane, według projektu branży drogowej. IV. WARUNKI GRUNTOWO WODNE 1. Budowa geologiczna i warunki hydrologiczne: Budowę geologiczną rozpoznano do gł. 3,0m. Budowa jest prosta występują tu czwartorzędowe gliny piaszczyste powyżej których w zachodniej części terenu leżą piaski gruboziarniste ze żwirem z przewarstwieniem glin pylastych. W stropie występują 1,0 1,2 metrowej miąższości warstwa nasypów zbudowanych z piasków, gliny piaszczystej i pyłów piaszczystych. Czwartorzędowa warstwa wodonośna zbudowana z piasków gruboziarnistych ze żwirem posiada napięte zwierciadło wody stabilizujące się w okresie badań na głębokości 1,0 m p.p.t.t.j na rzędnej od 104,3 m n.p.m. Współczynnik filtracji obliczony wzorem USBSC wynosi k = 0, m/s 2. Warunki geologiczno inżynierskie: Wyróżniono 4 warstwy geotechniczne o parametrach: - warstwa I gliny piaszczyste twardoplastyczne o I L = 0,21 - warstwa II piaski gruboziarniste ze żwirem o I D = 0,56 - warstwa II a piaski gruboziarniste ze żwirem (nawodnione) o I D = 0,56 - warstwa III gliny pylaste o I L = 0,21 3. Wnioski i zalecenia: W podłożu występują gliny piaszczyste powyżej których w zachodniej części terenu leżą

5 piaski gruboziarniste ze żwirem z przewarstwieniem glin pylastych. W stropie leży 1,0 1,2 metrowa warstwa nasypów. Zwierciadło wód podziemnych występuje w zachodniej części terenu na głębokości 1,0 m p.p.t a wahania jego poziomu mogą wynosić do 3,0m V. PROJEKTOWANE ZAGOSPODAROWANIE TERENU Projektuje się zespół boisk w skład którego wchodzą: Boisko do piłki nożnej o powierzchni 1860,00 m2 Boisko do koszykówki i siatkówki o powierzchni 613,11 m2 Boiska zostaną wyposażone w odpowiednie urządzenia sportowe oraz będą ogrodzone siatką na słupkach stalowych mocowanych na fundamentach betonowych, wysokość min 4,0m. Projekt urządzeń sportowych i ogrodzenia stanowi odrębne opracowanie branży architektonicznej. VI. UZBROJENIE TERENU WRAZ Z ZAPOTRZEBOWANIEM W WODĘ DO CELÓW P. POŻ. Projektowany zakres robót budowlanych związanych z budową boiska o przewiduje potrzeby uzbrojenia terenu, oświetlenie boiska według opisu branży elektrycznej, boisko nie będzie nawadniane. Dojazd do boiska jest istniejący. Odwodnienie Woda opadowa zostanie odprowadzona z powierzchni boisk za pomocą zaprojektowanych spadków poprzecznych i podłużnych w tereny zielone. W opracowaniu przedstawiono następujący układ pochyleń: Proj. pochylenie boisk 0,5% wzdłuż dłuższego boku w kierunku północnym Proj. pochylenie poprzeczne w przekroju daszkowym 0,5% w kierunku dłuższych boków boisk w kierunkach zachodnim i wschodnim. VII. ROZWIĄZANIA TECHNICZNE BOISK Boisko do gry w piłkę nożną: Obiekt Boisko do piłki nożnej Dane liczbowe Powierzchnia całkowita 1860,00m 2 Szerokość Długość 26+2x2m = 30m 56+2x3m = 62m Konstrukcja nawierzchni: warstwa trawy syntetyczna, o wysokości 60mm, warstwa wyrównująca z miału kamiennego frakcji 0-4 mm gr. 5,0 cm, wskaźnik zagęszczenia Is 1,00, warstwa klinująca z kruszywa kamiennego stab. mech. 0-31,5 mm gr. 5 cm, wskaźnik zagęszczenia Is 1,00, podbudowa z kruszywa kamiennego stab. mech. 31,5-63 mm gr. 10 cm, wskaźnik zagęszczenia Is 1,00, warstwa odsączająca z pospółki 4-16mm gr.15cm, wskaźnik zagęszczenia Is 1,00, Wyposażenie sportowe: - bramki aluminiowe (5x2m), montowane w tulejach, siatki do bramek ilość 2 szt.

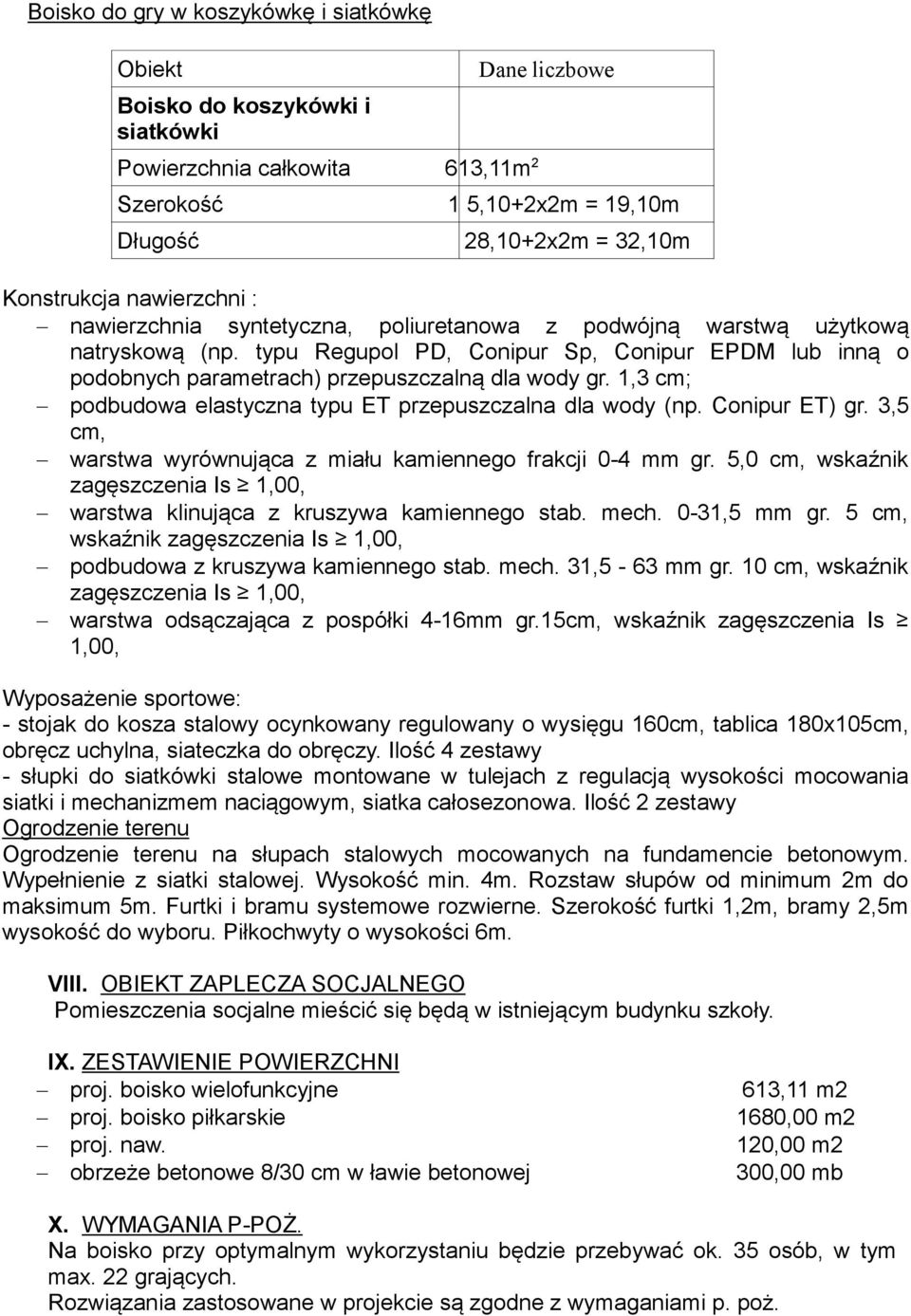

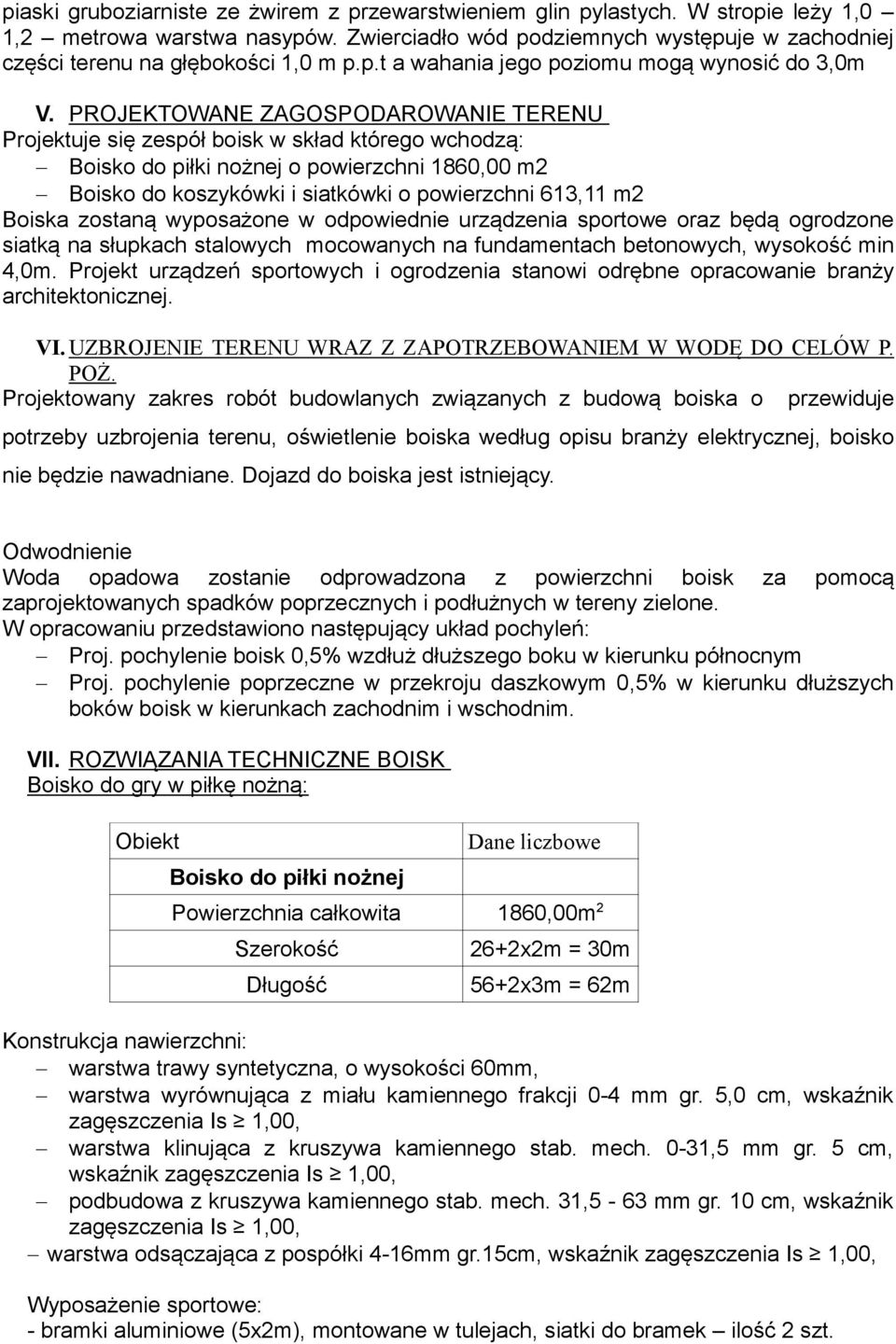

6 Boisko do gry w koszykówkę i siatkówkę Obiekt Boisko do koszykówki i siatkówki Powierzchnia całkowita 613,11m 2 Dane liczbowe Szerokość 1 5,10+2x2m = 19,10m Długość 28,10+2x2m = 32,10m Konstrukcja nawierzchni : nawierzchnia syntetyczna, poliuretanowa z podwójną warstwą użytkową natryskową (np. typu Regupol PD, Conipur Sp, Conipur EPDM lub inną o podobnych parametrach) przepuszczalną dla wody gr. 1,3 cm; podbudowa elastyczna typu ET przepuszczalna dla wody (np. Conipur ET) gr. 3,5 cm, warstwa wyrównująca z miału kamiennego frakcji 0-4 mm gr. 5,0 cm, wskaźnik zagęszczenia Is 1,00, warstwa klinująca z kruszywa kamiennego stab. mech. 0-31,5 mm gr. 5 cm, wskaźnik zagęszczenia Is 1,00, podbudowa z kruszywa kamiennego stab. mech. 31,5-63 mm gr. 10 cm, wskaźnik zagęszczenia Is 1,00, warstwa odsączająca z pospółki 4-16mm gr.15cm, wskaźnik zagęszczenia Is 1,00, Wyposażenie sportowe: - stojak do kosza stalowy ocynkowany regulowany o wysięgu 160cm, tablica 180x105cm, obręcz uchylna, siateczka do obręczy. Ilość 4 zestawy - słupki do siatkówki stalowe montowane w tulejach z regulacją wysokości mocowania siatki i mechanizmem naciągowym, siatka całosezonowa. Ilość 2 zestawy Ogrodzenie terenu Ogrodzenie terenu na słupach stalowych mocowanych na fundamencie betonowym. Wypełnienie z siatki stalowej. Wysokość min. 4m. Rozstaw słupów od minimum 2m do maksimum 5m. Furtki i bramu systemowe rozwierne. Szerokość furtki 1,2m, bramy 2,5m wysokość do wyboru. Piłkochwyty o wysokości 6m. VIII. OBIEKT ZAPLECZA SOCJALNEGO Pomieszczenia socjalne mieścić się będą w istniejącym budynku szkoły. IX. ZESTAWIENIE POWIERZCHNI proj. boisko wielofunkcyjne proj. boisko piłkarskie proj. naw. obrzeże betonowe 8/30 cm w ławie betonowej 613,11 m2 1680,00 m2 120,00 m2 300,00 mb X. WYMAGANIA P-POŻ. Na boisko przy optymalnym wykorzystaniu będzie przebywać ok. 35 osób, w tym max. 22 grających. Rozwiązania zastosowane w projekcie są zgodne z wymaganiami p. poż.

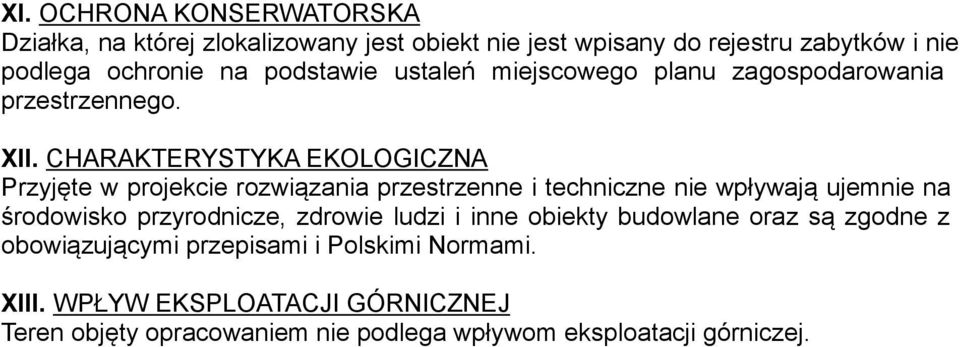

7 XI. OCHRONA KONSERWATORSKA Działka, na której zlokalizowany jest obiekt nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. XII. CHARAKTERYSTYKA EKOLOGICZNA Przyjęte w projekcie rozwiązania przestrzenne i techniczne nie wpływają ujemnie na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane oraz są zgodne z obowiązującymi przepisami i Polskimi Normami. XIII. WPŁYW EKSPLOATACJI GÓRNICZNEJ Teren objęty opracowaniem nie podlega wpływom eksploatacji górniczej.

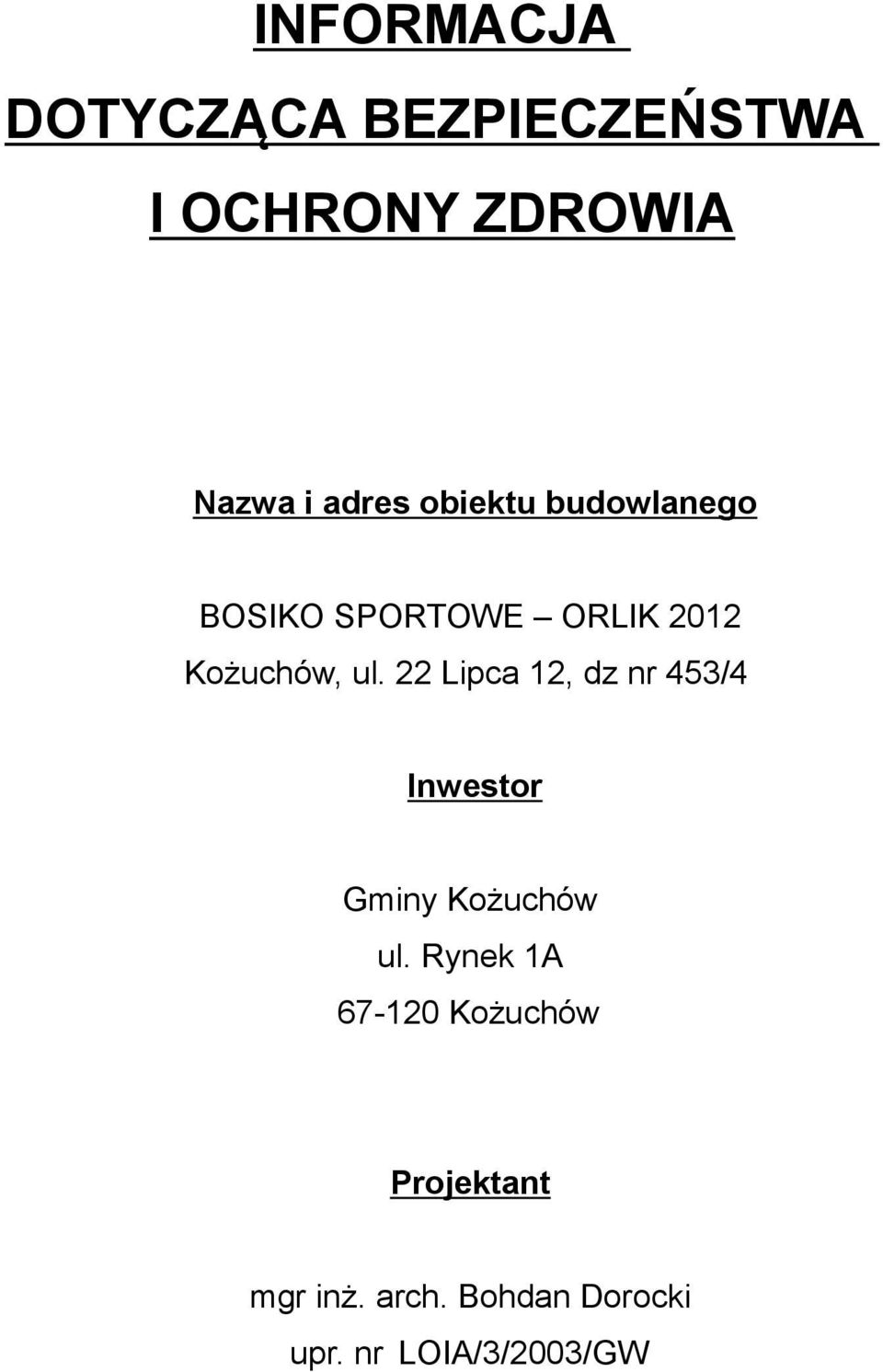

8 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego BOSIKO SPORTOWE ORLIK 2012 Kożuchów, ul. 22 Lipca 12, dz nr 453/4 Inwestor Gminy Kożuchów ul. Rynek 1A Kożuchów Projektant mgr inż. arch. Bohdan Dorocki upr. nr LOIA/3/2003/GW

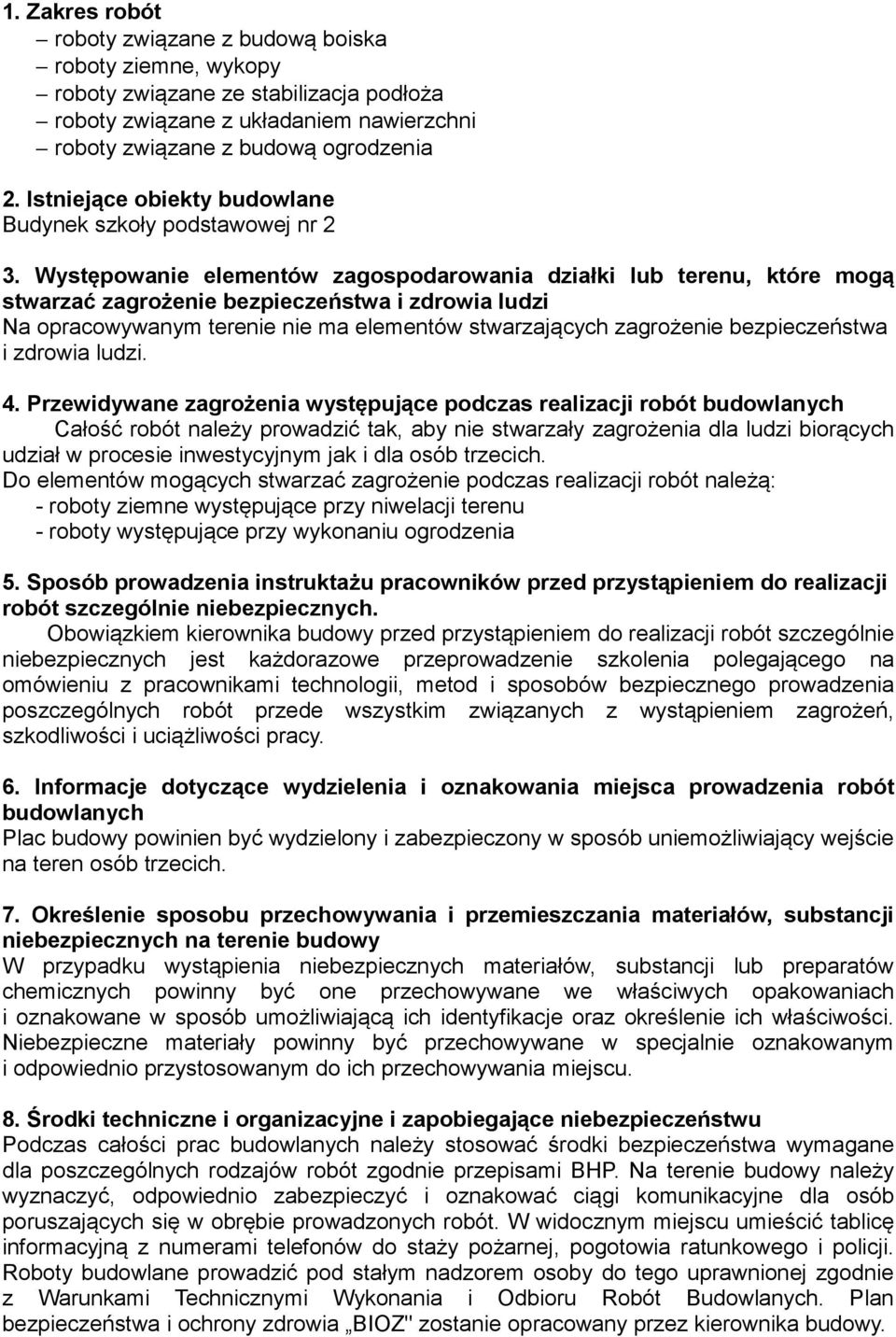

9 1. Zakres robót roboty związane z budową boiska roboty ziemne, wykopy roboty związane ze stabilizacja podłoża roboty związane z układaniem nawierzchni roboty związane z budową ogrodzenia 2. Istniejące obiekty budowlane Budynek szkoły podstawowej nr 2 3. Występowanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na opracowywanym terenie nie ma elementów stwarzających zagrożenie bezpieczeństwa i zdrowia ludzi. 4. Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Całość robót należy prowadzić tak, aby nie stwarzały zagrożenia dla ludzi biorących udział w procesie inwestycyjnym jak i dla osób trzecich. Do elementów mogących stwarzać zagrożenie podczas realizacji robót należą: - roboty ziemne występujące przy niwelacji terenu - roboty występujące przy wykonaniu ogrodzenia 5. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Obowiązkiem kierownika budowy przed przystąpieniem do realizacji robót szczególnie niebezpiecznych jest każdorazowe przeprowadzenie szkolenia polegającego na omówieniu z pracownikami technologii, metod i sposobów bezpiecznego prowadzenia poszczególnych robót przede wszystkim związanych z wystąpieniem zagrożeń, szkodliwości i uciążliwości pracy. 6. Informacje dotyczące wydzielenia i oznakowania miejsca prowadzenia robót budowlanych Plac budowy powinien być wydzielony i zabezpieczony w sposób uniemożliwiający wejście na teren osób trzecich. 7. Określenie sposobu przechowywania i przemieszczania materiałów, substancji niebezpiecznych na terenie budowy W przypadku wystąpienia niebezpiecznych materiałów, substancji lub preparatów chemicznych powinny być one przechowywane we właściwych opakowaniach i oznakowane w sposób umożliwiającą ich identyfikacje oraz określenie ich właściwości. Niebezpieczne materiały powinny być przechowywane w specjalnie oznakowanym i odpowiednio przystosowanym do ich przechowywania miejscu. 8. Środki techniczne i organizacyjne i zapobiegające niebezpieczeństwu Podczas całości prac budowlanych należy stosować środki bezpieczeństwa wymagane dla poszczególnych rodzajów robót zgodnie przepisami BHP. Na terenie budowy należy wyznaczyć, odpowiednio zabezpieczyć i oznakować ciągi komunikacyjne dla osób poruszających się w obrębie prowadzonych robót. W widocznym miejscu umieścić tablicę informacyjną z numerami telefonów do staży pożarnej, pogotowia ratunkowego i policji. Roboty budowlane prowadzić pod stałym nadzorem osoby do tego uprawnionej zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych. Plan bezpieczeństwa i ochrony zdrowia BIOZ" zostanie opracowany przez kierownika budowy.

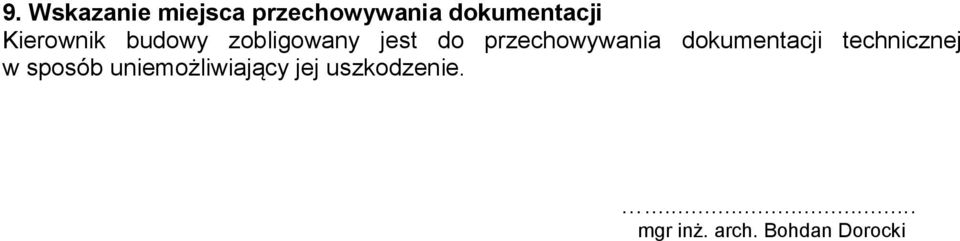

10 9. Wskazanie miejsca przechowywania dokumentacji Kierownik budowy zobligowany jest do przechowywania dokumentacji technicznej w sposób uniemożliwiający jej uszkodzenie.... mgr inż. arch. Bohdan Dorocki

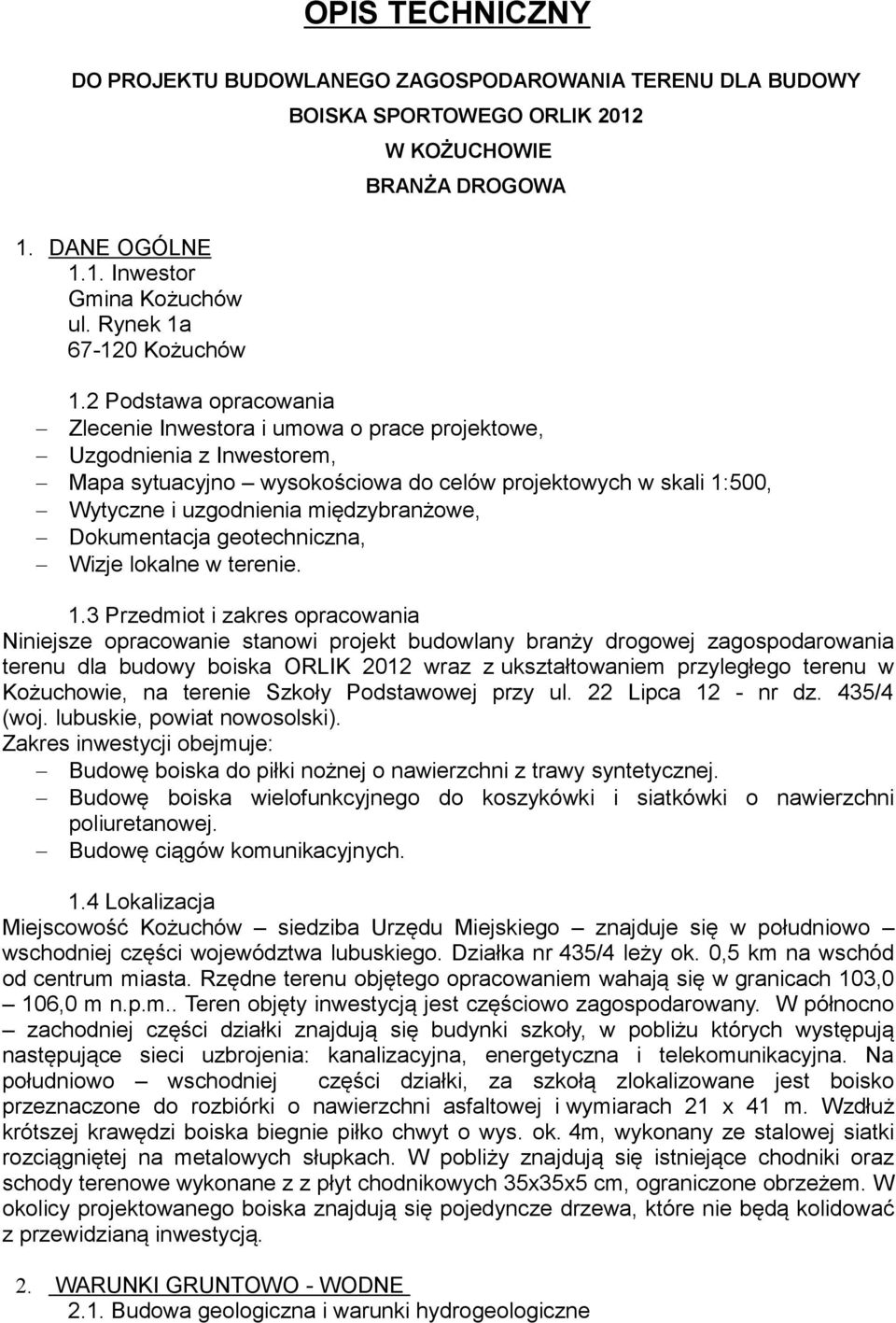

11 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO ZAGOSPODAROWANIA TERENU DLA BUDOWY BOISKA SPORTOWEGO ORLIK 2012 W KOŻUCHOWIE BRANŻA DROGOWA 1. DANE OGÓLNE 1.1. Inwestor Gmina Kożuchów ul. Rynek 1a Kożuchów 1.2 Podstawa opracowania Zlecenie Inwestora i umowa o prace projektowe, Uzgodnienia z Inwestorem, Mapa sytuacyjno wysokościowa do celów projektowych w skali 1:500, Wytyczne i uzgodnienia międzybranżowe, Dokumentacja geotechniczna, Wizje lokalne w terenie. 1.3 Przedmiot i zakres opracowania Niniejsze opracowanie stanowi projekt budowlany branży drogowej zagospodarowania terenu dla budowy boiska ORLIK 2012 wraz z ukształtowaniem przyległego terenu w Kożuchowie, na terenie Szkoły Podstawowej przy ul. 22 Lipca 12 - nr dz. 435/4 (woj. lubuskie, powiat nowosolski). Zakres inwestycji obejmuje: Budowę boiska do piłki nożnej o nawierzchni z trawy syntetycznej. Budowę boiska wielofunkcyjnego do koszykówki i siatkówki o nawierzchni poliuretanowej. Budowę ciągów komunikacyjnych. 1.4 Lokalizacja Miejscowość Kożuchów siedziba Urzędu Miejskiego znajduje się w południowo wschodniej części województwa lubuskiego. Działka nr 435/4 leży ok. 0,5 km na wschód od centrum miasta. Rzędne terenu objętego opracowaniem wahają się w granicach 103,0 106,0 m n.p.m.. Teren objęty inwestycją jest częściowo zagospodarowany. W północno zachodniej części działki znajdują się budynki szkoły, w pobliżu których występują następujące sieci uzbrojenia: kanalizacyjna, energetyczna i telekomunikacyjna. Na południowo wschodniej części działki, za szkołą zlokalizowane jest boisko przeznaczone do rozbiórki o nawierzchni asfaltowej i wymiarach 21 x 41 m. Wzdłuż krótszej krawędzi boiska biegnie piłko chwyt o wys. ok. 4m, wykonany ze stalowej siatki rozciągniętej na metalowych słupkach. W pobliży znajdują się istniejące chodniki oraz schody terenowe wykonane z z płyt chodnikowych 35x35x5 cm, ograniczone obrzeżem. W okolicy projektowanego boiska znajdują się pojedyncze drzewa, które nie będą kolidować z przewidzianą inwestycją. 2. WARUNKI GRUNTOWO - WODNE 2.1. Budowa geologiczna i warunki hydrogeologiczne

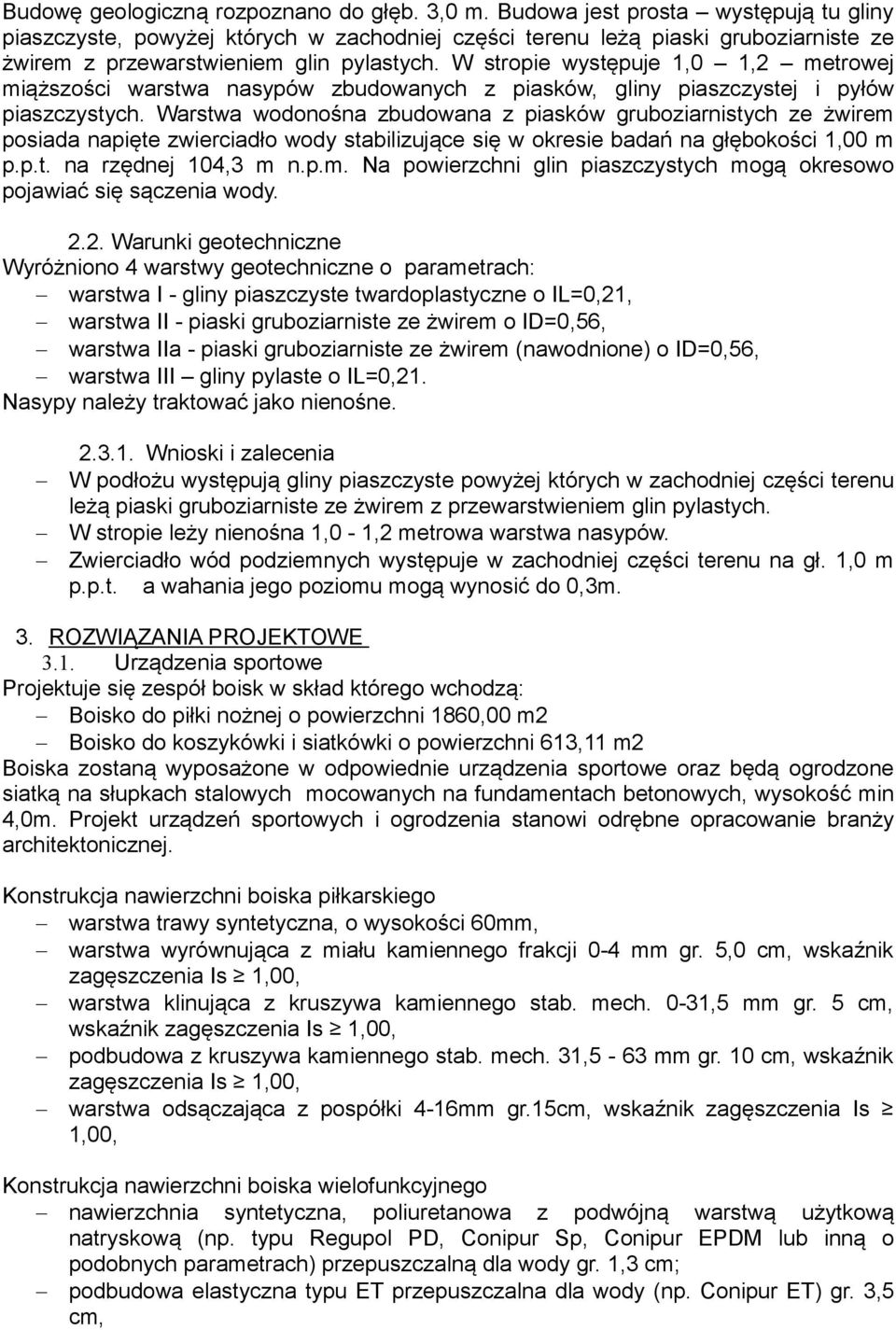

12 Budowę geologiczną rozpoznano do głęb. 3,0 m. Budowa jest prosta występują tu gliny piaszczyste, powyżej których w zachodniej części terenu leżą piaski gruboziarniste ze żwirem z przewarstwieniem glin pylastych. W stropie występuje 1,0 1,2 metrowej miąższości warstwa nasypów zbudowanych z piasków, gliny piaszczystej i pyłów piaszczystych. Warstwa wodonośna zbudowana z piasków gruboziarnistych ze żwirem posiada napięte zwierciadło wody stabilizujące się w okresie badań na głębokości 1,00 m p.p.t. na rzędnej 104,3 m n.p.m. Na powierzchni glin piaszczystych mogą okresowo pojawiać się sączenia wody Warunki geotechniczne Wyróżniono 4 warstwy geotechniczne o parametrach: warstwa I - gliny piaszczyste twardoplastyczne o IL=0,21, warstwa II - piaski gruboziarniste ze żwirem o ID=0,56, warstwa IIa - piaski gruboziarniste ze żwirem (nawodnione) o ID=0,56, warstwa III gliny pylaste o IL=0,21. Nasypy należy traktować jako nienośne Wnioski i zalecenia W podłożu występują gliny piaszczyste powyżej których w zachodniej części terenu leżą piaski gruboziarniste ze żwirem z przewarstwieniem glin pylastych. W stropie leży nienośna 1,0-1,2 metrowa warstwa nasypów. Zwierciadło wód podziemnych występuje w zachodniej części terenu na gł. 1,0 m p.p.t. a wahania jego poziomu mogą wynosić do 0,3m. 3. ROZWIĄZANIA PROJEKTOWE 3.1. Urządzenia sportowe Projektuje się zespół boisk w skład którego wchodzą: Boisko do piłki nożnej o powierzchni 1860,00 m2 Boisko do koszykówki i siatkówki o powierzchni 613,11 m2 Boiska zostaną wyposażone w odpowiednie urządzenia sportowe oraz będą ogrodzone siatką na słupkach stalowych mocowanych na fundamentach betonowych, wysokość min 4,0m. Projekt urządzeń sportowych i ogrodzenia stanowi odrębne opracowanie branży architektonicznej. Konstrukcja nawierzchni boiska piłkarskiego warstwa trawy syntetyczna, o wysokości 60mm, warstwa wyrównująca z miału kamiennego frakcji 0-4 mm gr. 5,0 cm, wskaźnik zagęszczenia Is 1,00, warstwa klinująca z kruszywa kamiennego stab. mech. 0-31,5 mm gr. 5 cm, wskaźnik zagęszczenia Is 1,00, podbudowa z kruszywa kamiennego stab. mech. 31,5-63 mm gr. 10 cm, wskaźnik zagęszczenia Is 1,00, warstwa odsączająca z pospółki 4-16mm gr.15cm, wskaźnik zagęszczenia Is 1,00, Konstrukcja nawierzchni boiska wielofunkcyjnego nawierzchnia syntetyczna, poliuretanowa z podwójną warstwą użytkową natryskową (np. typu Regupol PD, Conipur Sp, Conipur EPDM lub inną o podobnych parametrach) przepuszczalną dla wody gr. 1,3 cm; podbudowa elastyczna typu ET przepuszczalna dla wody (np. Conipur ET) gr. 3,5 cm,

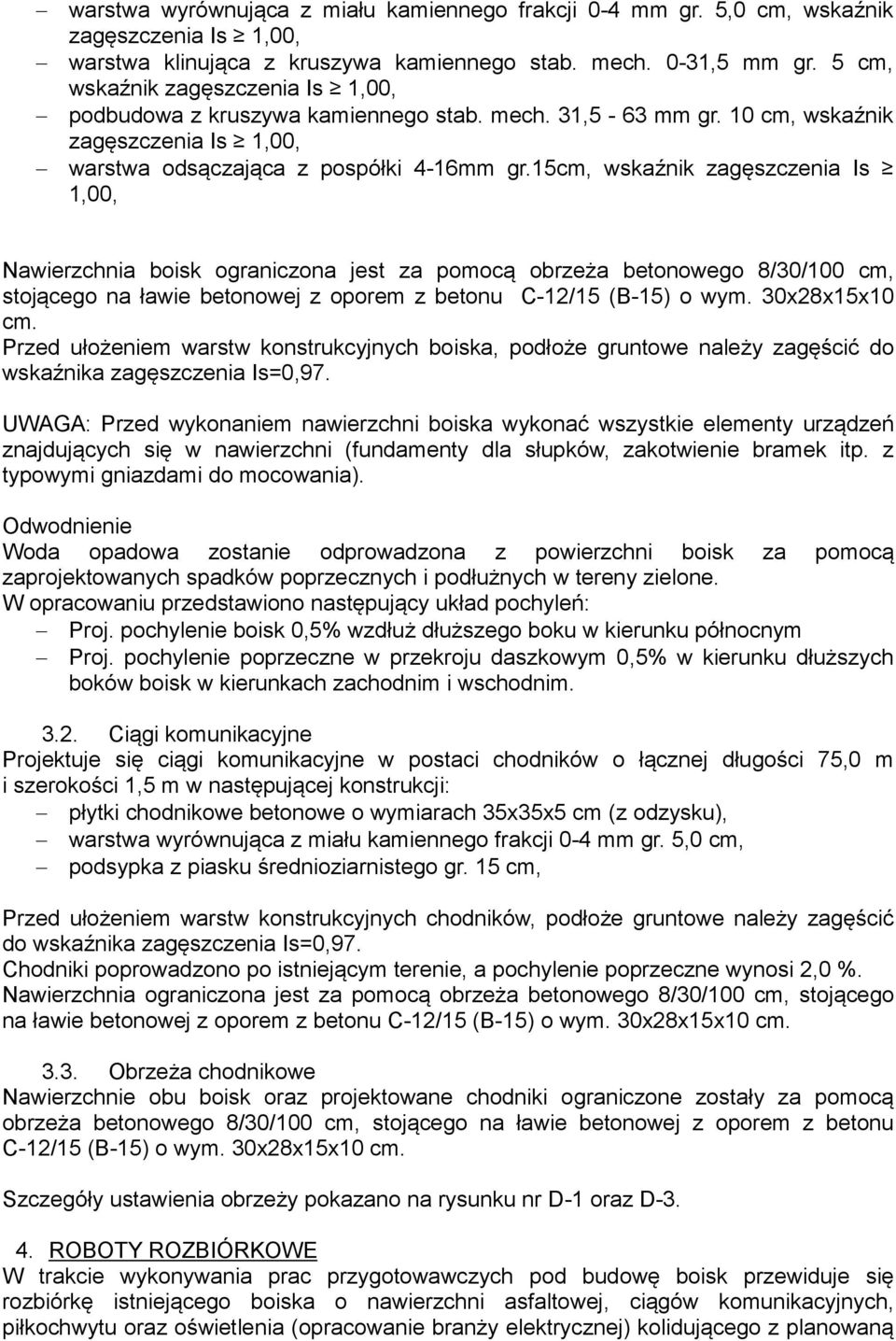

13 warstwa wyrównująca z miału kamiennego frakcji 0-4 mm gr. 5,0 cm, wskaźnik zagęszczenia Is 1,00, warstwa klinująca z kruszywa kamiennego stab. mech. 0-31,5 mm gr. 5 cm, wskaźnik zagęszczenia Is 1,00, podbudowa z kruszywa kamiennego stab. mech. 31,5-63 mm gr. 10 cm, wskaźnik zagęszczenia Is 1,00, warstwa odsączająca z pospółki 4-16mm gr.15cm, wskaźnik zagęszczenia Is 1,00, Nawierzchnia boisk ograniczona jest za pomocą obrzeża betonowego 8/30/100 cm, stojącego na ławie betonowej z oporem z betonu C-12/15 (B-15) o wym. 30x28x15x10 cm. Przed ułożeniem warstw konstrukcyjnych boiska, podłoże gruntowe należy zagęścić do wskaźnika zagęszczenia Is=0,97. UWAGA: Przed wykonaniem nawierzchni boiska wykonać wszystkie elementy urządzeń znajdujących się w nawierzchni (fundamenty dla słupków, zakotwienie bramek itp. z typowymi gniazdami do mocowania). Odwodnienie Woda opadowa zostanie odprowadzona z powierzchni boisk za pomocą zaprojektowanych spadków poprzecznych i podłużnych w tereny zielone. W opracowaniu przedstawiono następujący układ pochyleń: Proj. pochylenie boisk 0,5% wzdłuż dłuższego boku w kierunku północnym Proj. pochylenie poprzeczne w przekroju daszkowym 0,5% w kierunku dłuższych boków boisk w kierunkach zachodnim i wschodnim Ciągi komunikacyjne Projektuje się ciągi komunikacyjne w postaci chodników o łącznej długości 75,0 m i szerokości 1,5 m w następującej konstrukcji: płytki chodnikowe betonowe o wymiarach 35x35x5 cm (z odzysku), warstwa wyrównująca z miału kamiennego frakcji 0-4 mm gr. 5,0 cm, podsypka z piasku średnioziarnistego gr. 15 cm, Przed ułożeniem warstw konstrukcyjnych chodników, podłoże gruntowe należy zagęścić do wskaźnika zagęszczenia Is=0,97. Chodniki poprowadzono po istniejącym terenie, a pochylenie poprzeczne wynosi 2,0 %. Nawierzchnia ograniczona jest za pomocą obrzeża betonowego 8/30/100 cm, stojącego na ławie betonowej z oporem z betonu C-12/15 (B-15) o wym. 30x28x15x10 cm Obrzeża chodnikowe Nawierzchnie obu boisk oraz projektowane chodniki ograniczone zostały za pomocą obrzeża betonowego 8/30/100 cm, stojącego na ławie betonowej z oporem z betonu C-12/15 (B-15) o wym. 30x28x15x10 cm. Szczegóły ustawienia obrzeży pokazano na rysunku nr D-1 oraz D ROBOTY ROZBIÓRKOWE W trakcie wykonywania prac przygotowawczych pod budowę boisk przewiduje się rozbiórkę istniejącego boiska o nawierzchni asfaltowej, ciągów komunikacyjnych, piłkochwytu oraz oświetlenia (opracowanie branży elektrycznej) kolidującego z planowaną

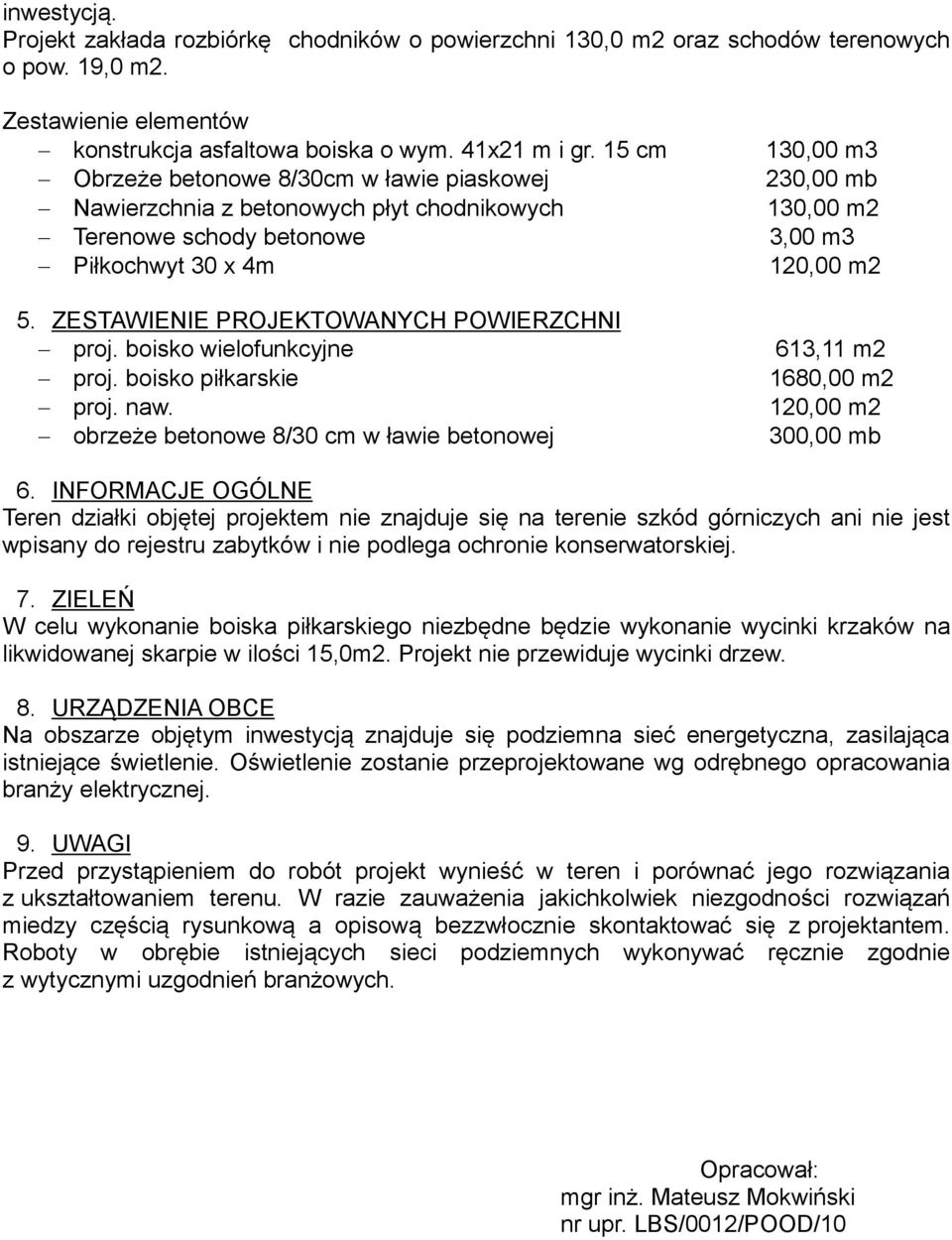

14 inwestycją. Projekt zakłada rozbiórkę chodników o powierzchni 130,0 m2 oraz schodów terenowych o pow. 19,0 m2. Zestawienie elementów konstrukcja asfaltowa boiska o wym. 41x21 m i gr. 15 cm Obrzeże betonowe 8/30cm w ławie piaskowej Nawierzchnia z betonowych płyt chodnikowych Terenowe schody betonowe Piłkochwyt 30 x 4m 5. ZESTAWIENIE PROJEKTOWANYCH POWIERZCHNI proj. boisko wielofunkcyjne proj. boisko piłkarskie proj. naw. obrzeże betonowe 8/30 cm w ławie betonowej 130,00 m3 230,00 mb 130,00 m2 3,00 m3 120,00 m2 613,11 m2 1680,00 m2 120,00 m2 300,00 mb 6. INFORMACJE OGÓLNE Teren działki objętej projektem nie znajduje się na terenie szkód górniczych ani nie jest wpisany do rejestru zabytków i nie podlega ochronie konserwatorskiej. 7. ZIELEŃ W celu wykonanie boiska piłkarskiego niezbędne będzie wykonanie wycinki krzaków na likwidowanej skarpie w ilości 15,0m2. Projekt nie przewiduje wycinki drzew. 8. URZĄDZENIA OBCE Na obszarze objętym inwestycją znajduje się podziemna sieć energetyczna, zasilająca istniejące świetlenie. Oświetlenie zostanie przeprojektowane wg odrębnego opracowania branży elektrycznej. 9. UWAGI Przed przystąpieniem do robót projekt wynieść w teren i porównać jego rozwiązania z ukształtowaniem terenu. W razie zauważenia jakichkolwiek niezgodności rozwiązań miedzy częścią rysunkową a opisową bezzwłocznie skontaktować się z projektantem. Roboty w obrębie istniejących sieci podziemnych wykonywać ręcznie zgodnie z wytycznymi uzgodnień branżowych. Opracował: mgr inż. Mateusz Mokwiński nr upr. LBS/0012/POOD/10

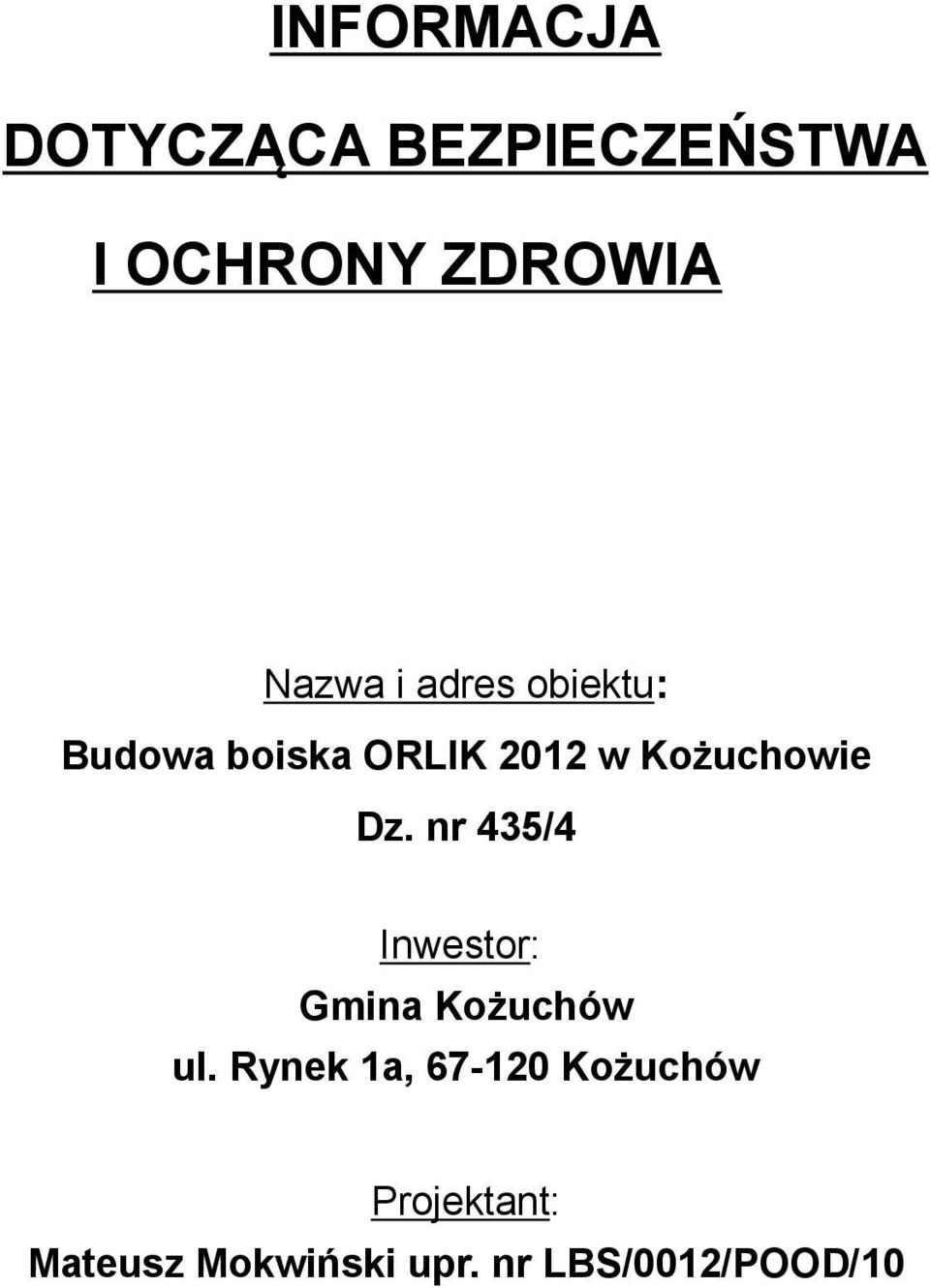

15 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu: Budowa boiska ORLIK 2012 w Kożuchowie Dz. nr 435/4 Inwestor: Gmina Kożuchów ul. Rynek 1a, Kożuchów Projektant: Mateusz Mokwiński upr. nr LBS/0012/POOD/10

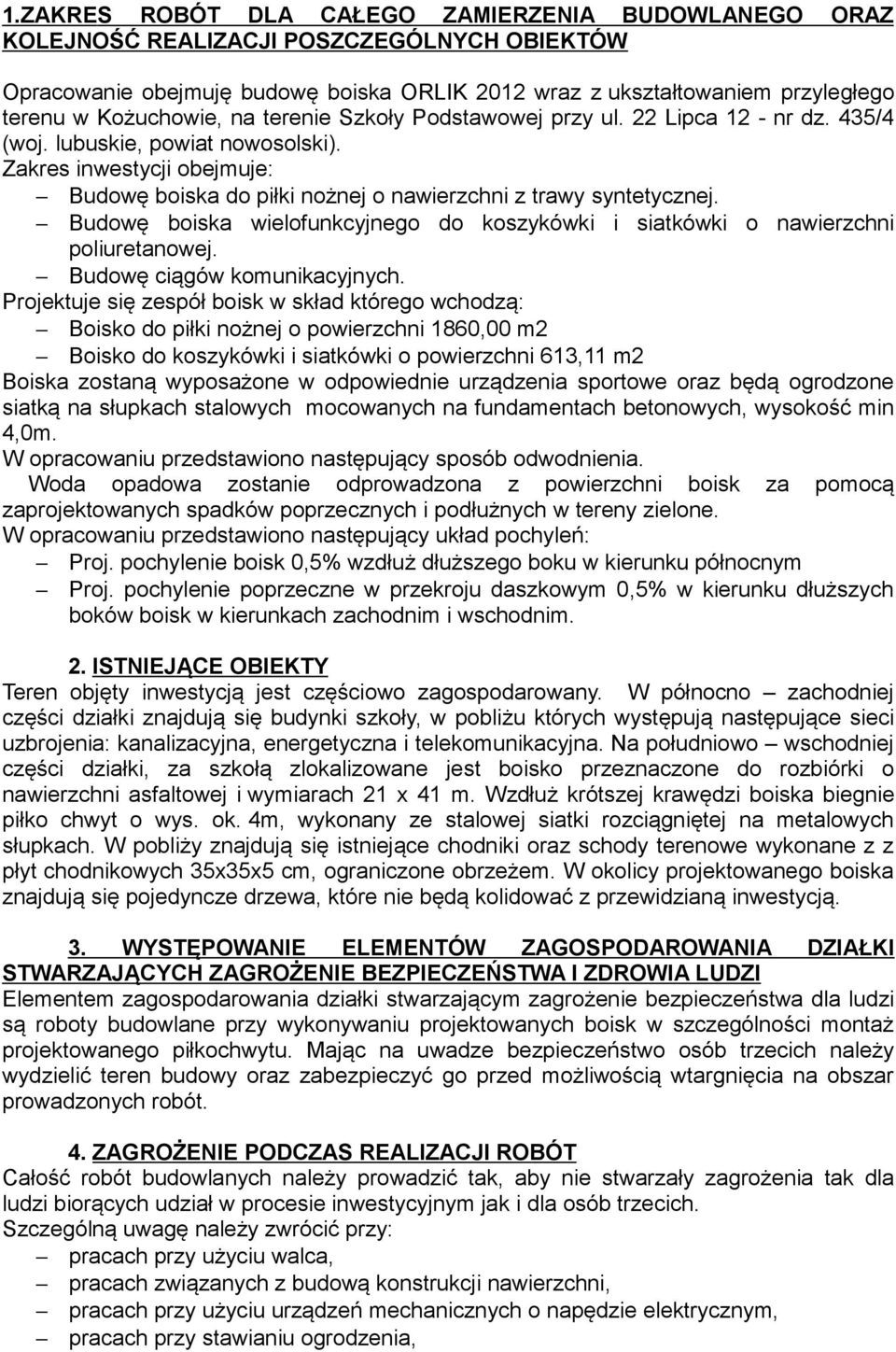

16 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Opracowanie obejmuję budowę boiska ORLIK 2012 wraz z ukształtowaniem przyległego terenu w Kożuchowie, na terenie Szkoły Podstawowej przy ul. 22 Lipca 12 - nr dz. 435/4 (woj. lubuskie, powiat nowosolski). Zakres inwestycji obejmuje: Budowę boiska do piłki nożnej o nawierzchni z trawy syntetycznej. Budowę boiska wielofunkcyjnego do koszykówki i siatkówki o nawierzchni poliuretanowej. Budowę ciągów komunikacyjnych. Projektuje się zespół boisk w skład którego wchodzą: Boisko do piłki nożnej o powierzchni 1860,00 m2 Boisko do koszykówki i siatkówki o powierzchni 613,11 m2 Boiska zostaną wyposażone w odpowiednie urządzenia sportowe oraz będą ogrodzone siatką na słupkach stalowych mocowanych na fundamentach betonowych, wysokość min 4,0m. W opracowaniu przedstawiono następujący sposób odwodnienia. Woda opadowa zostanie odprowadzona z powierzchni boisk za pomocą zaprojektowanych spadków poprzecznych i podłużnych w tereny zielone. W opracowaniu przedstawiono następujący układ pochyleń: Proj. pochylenie boisk 0,5% wzdłuż dłuższego boku w kierunku północnym Proj. pochylenie poprzeczne w przekroju daszkowym 0,5% w kierunku dłuższych boków boisk w kierunkach zachodnim i wschodnim. 2. ISTNIEJĄCE OBIEKTY Teren objęty inwestycją jest częściowo zagospodarowany. W północno zachodniej części działki znajdują się budynki szkoły, w pobliżu których występują następujące sieci uzbrojenia: kanalizacyjna, energetyczna i telekomunikacyjna. Na południowo wschodniej części działki, za szkołą zlokalizowane jest boisko przeznaczone do rozbiórki o nawierzchni asfaltowej i wymiarach 21 x 41 m. Wzdłuż krótszej krawędzi boiska biegnie piłko chwyt o wys. ok. 4m, wykonany ze stalowej siatki rozciągniętej na metalowych słupkach. W pobliży znajdują się istniejące chodniki oraz schody terenowe wykonane z z płyt chodnikowych 35x35x5 cm, ograniczone obrzeżem. W okolicy projektowanego boiska znajdują się pojedyncze drzewa, które nie będą kolidować z przewidzianą inwestycją. 3. WYSTĘPOWANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI STWARZAJĄCYCH ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Elementem zagospodarowania działki stwarzającym zagrożenie bezpieczeństwa dla ludzi są roboty budowlane przy wykonywaniu projektowanych boisk w szczególności montaż projektowanego piłkochwytu. Mając na uwadze bezpieczeństwo osób trzecich należy wydzielić teren budowy oraz zabezpieczyć go przed możliwością wtargnięcia na obszar prowadzonych robót. 4. ZAGROŻENIE PODCZAS REALIZACJI ROBÓT Całość robót budowlanych należy prowadzić tak, aby nie stwarzały zagrożenia tak dla ludzi biorących udział w procesie inwestycyjnym jak i dla osób trzecich. Szczególną uwagę należy zwrócić przy: pracach przy użyciu walca, pracach związanych z budową konstrukcji nawierzchni, pracach przy użyciu urządzeń mechanicznych o napędzie elektrycznym, pracach przy stawianiu ogrodzenia,

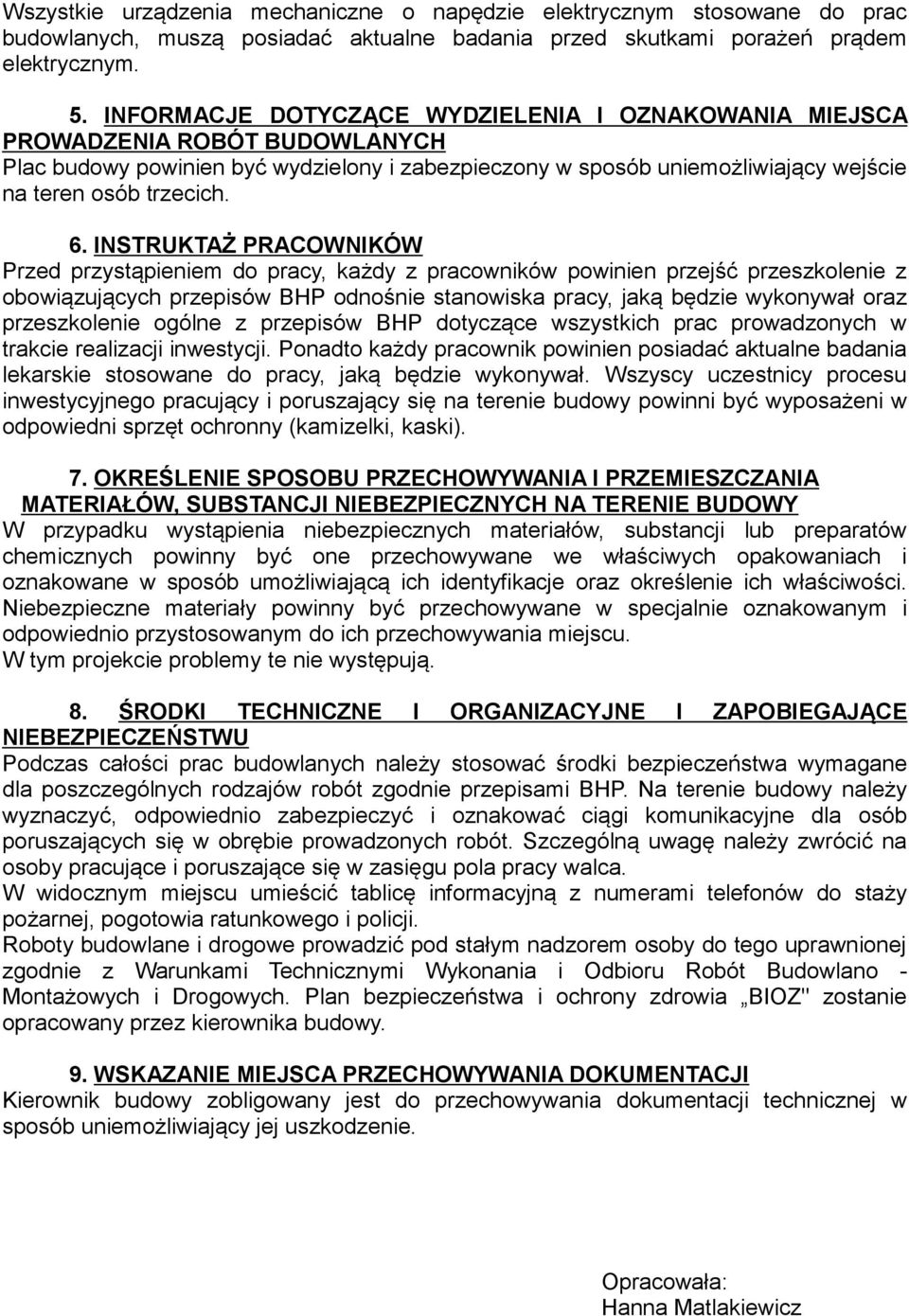

17 Wszystkie urządzenia mechaniczne o napędzie elektrycznym stosowane do prac budowlanych, muszą posiadać aktualne badania przed skutkami porażeń prądem elektrycznym. 5. INFORMACJE DOTYCZĄCE WYDZIELENIA I OZNAKOWANIA MIEJSCA PROWADZENIA ROBÓT BUDOWLANYCH Plac budowy powinien być wydzielony i zabezpieczony w sposób uniemożliwiający wejście na teren osób trzecich. 6. INSTRUKTAŻ PRACOWNIKÓW Przed przystąpieniem do pracy, każdy z pracowników powinien przejść przeszkolenie z obowiązujących przepisów BHP odnośnie stanowiska pracy, jaką będzie wykonywał oraz przeszkolenie ogólne z przepisów BHP dotyczące wszystkich prac prowadzonych w trakcie realizacji inwestycji. Ponadto każdy pracownik powinien posiadać aktualne badania lekarskie stosowane do pracy, jaką będzie wykonywał. Wszyscy uczestnicy procesu inwestycyjnego pracujący i poruszający się na terenie budowy powinni być wyposażeni w odpowiedni sprzęt ochronny (kamizelki, kaski). 7. OKREŚLENIE SPOSOBU PRZECHOWYWANIA I PRZEMIESZCZANIA MATERIAŁÓW, SUBSTANCJI NIEBEZPIECZNYCH NA TERENIE BUDOWY W przypadku wystąpienia niebezpiecznych materiałów, substancji lub preparatów chemicznych powinny być one przechowywane we właściwych opakowaniach i oznakowane w sposób umożliwiającą ich identyfikacje oraz określenie ich właściwości. Niebezpieczne materiały powinny być przechowywane w specjalnie oznakowanym i odpowiednio przystosowanym do ich przechowywania miejscu. W tym projekcie problemy te nie występują. 8. ŚRODKI TECHNICZNE I ORGANIZACYJNE I ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWU Podczas całości prac budowlanych należy stosować środki bezpieczeństwa wymagane dla poszczególnych rodzajów robót zgodnie przepisami BHP. Na terenie budowy należy wyznaczyć, odpowiednio zabezpieczyć i oznakować ciągi komunikacyjne dla osób poruszających się w obrębie prowadzonych robót. Szczególną uwagę należy zwrócić na osoby pracujące i poruszające się w zasięgu pola pracy walca. W widocznym miejscu umieścić tablicę informacyjną z numerami telefonów do staży pożarnej, pogotowia ratunkowego i policji. Roboty budowlane i drogowe prowadzić pod stałym nadzorem osoby do tego uprawnionej zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych i Drogowych. Plan bezpieczeństwa i ochrony zdrowia BIOZ" zostanie opracowany przez kierownika budowy. 9. WSKAZANIE MIEJSCA PRZECHOWYWANIA DOKUMENTACJI Kierownik budowy zobligowany jest do przechowywania dokumentacji technicznej w sposób uniemożliwiający jej uszkodzenie. Opracowała: Hanna Matlakiewicz
