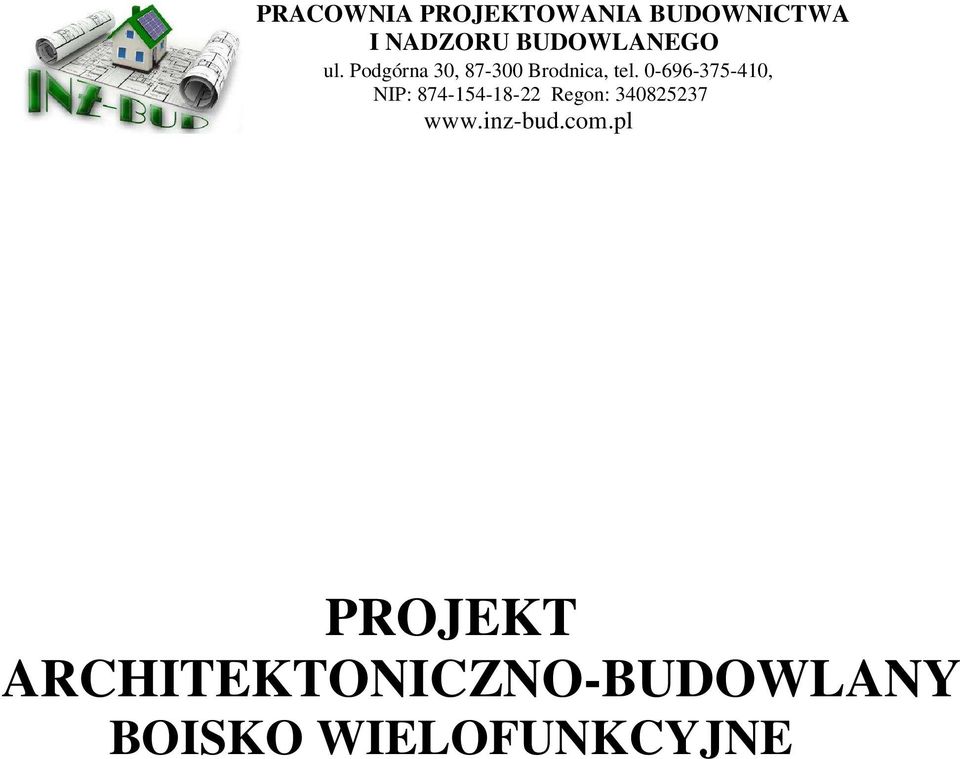

1 PROJEKT ARCHITEKTONICZNO-BUDOWLANY BOISKO WIELOFUNKCYJNE

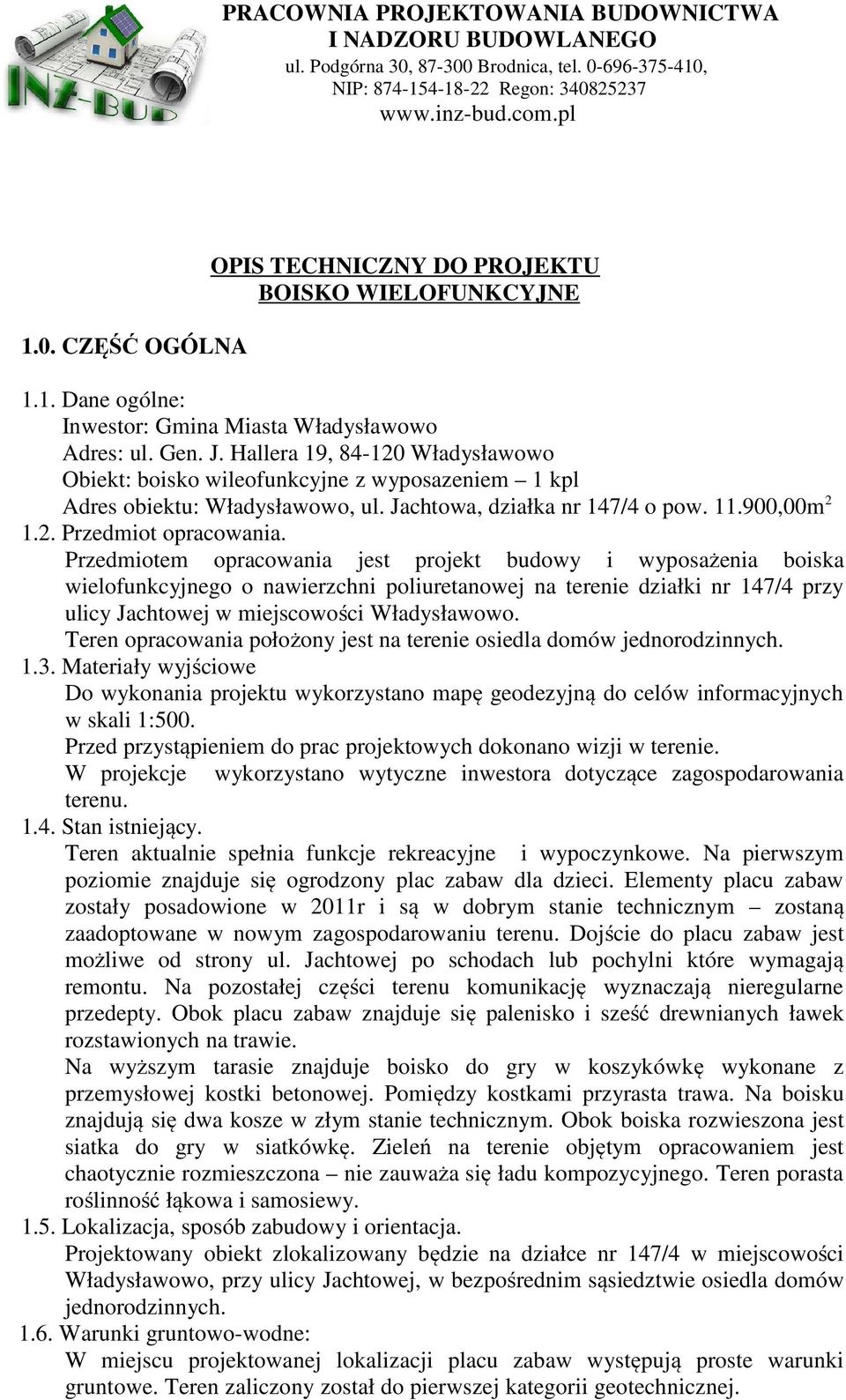

2 1.0. CZĘŚĆ OGÓLNA OPIS TECHNICZNY DO PROJEKTU BOISKO WIELOFUNKCYJNE 1.1. Dane ogólne: Inwestor: Gmina Miasta Władysławowo Adres: ul. Gen. J. Hallera 19, Władysławowo Obiekt: boisko wileofunkcyjne z wyposazeniem 1 kpl Adres obiektu: Władysławowo, ul. Jachtowa, działka nr 147/4 o pow ,00m Przedmiot opracowania. Przedmiotem opracowania jest projekt budowy i wyposażenia boiska wielofunkcyjnego o nawierzchni poliuretanowej na terenie działki nr 147/4 przy ulicy Jachtowej w miejscowości Władysławowo. Teren opracowania położony jest na terenie osiedla domów jednorodzinnych Materiały wyjściowe Do wykonania projektu wykorzystano mapę geodezyjną do celów informacyjnych w skali 1:500. Przed przystąpieniem do prac projektowych dokonano wizji w terenie. W projekcje wykorzystano wytyczne inwestora dotyczące zagospodarowania terenu Stan istniejący. Teren aktualnie spełnia funkcje rekreacyjne i wypoczynkowe. Na pierwszym poziomie znajduje się ogrodzony plac zabaw dla dzieci. Elementy placu zabaw zostały posadowione w 2011r i są w dobrym stanie technicznym zostaną zaadoptowane w nowym zagospodarowaniu terenu. Dojście do placu zabaw jest możliwe od strony ul. Jachtowej po schodach lub pochylni które wymagają remontu. Na pozostałej części terenu komunikację wyznaczają nieregularne przedepty. Obok placu zabaw znajduje się palenisko i sześć drewnianych ławek rozstawionych na trawie. Na wyższym tarasie znajduje boisko do gry w koszykówkę wykonane z przemysłowej kostki betonowej. Pomiędzy kostkami przyrasta trawa. Na boisku znajdują się dwa kosze w złym stanie technicznym. Obok boiska rozwieszona jest siatka do gry w siatkówkę. Zieleń na terenie objętym opracowaniem jest chaotycznie rozmieszczona nie zauważa się ładu kompozycyjnego. Teren porasta roślinność łąkowa i samosiewy Lokalizacja, sposób zabudowy i orientacja. Projektowany obiekt zlokalizowany będzie na działce nr 147/4 w miejscowości Władysławowo, przy ulicy Jachtowej, w bezpośrednim sąsiedztwie osiedla domów jednorodzinnych Warunki gruntowo-wodne: W miejscu projektowanej lokalizacji placu zabaw występują proste warunki gruntowe. Teren zaliczony został do pierwszej kategorii geotechnicznej.

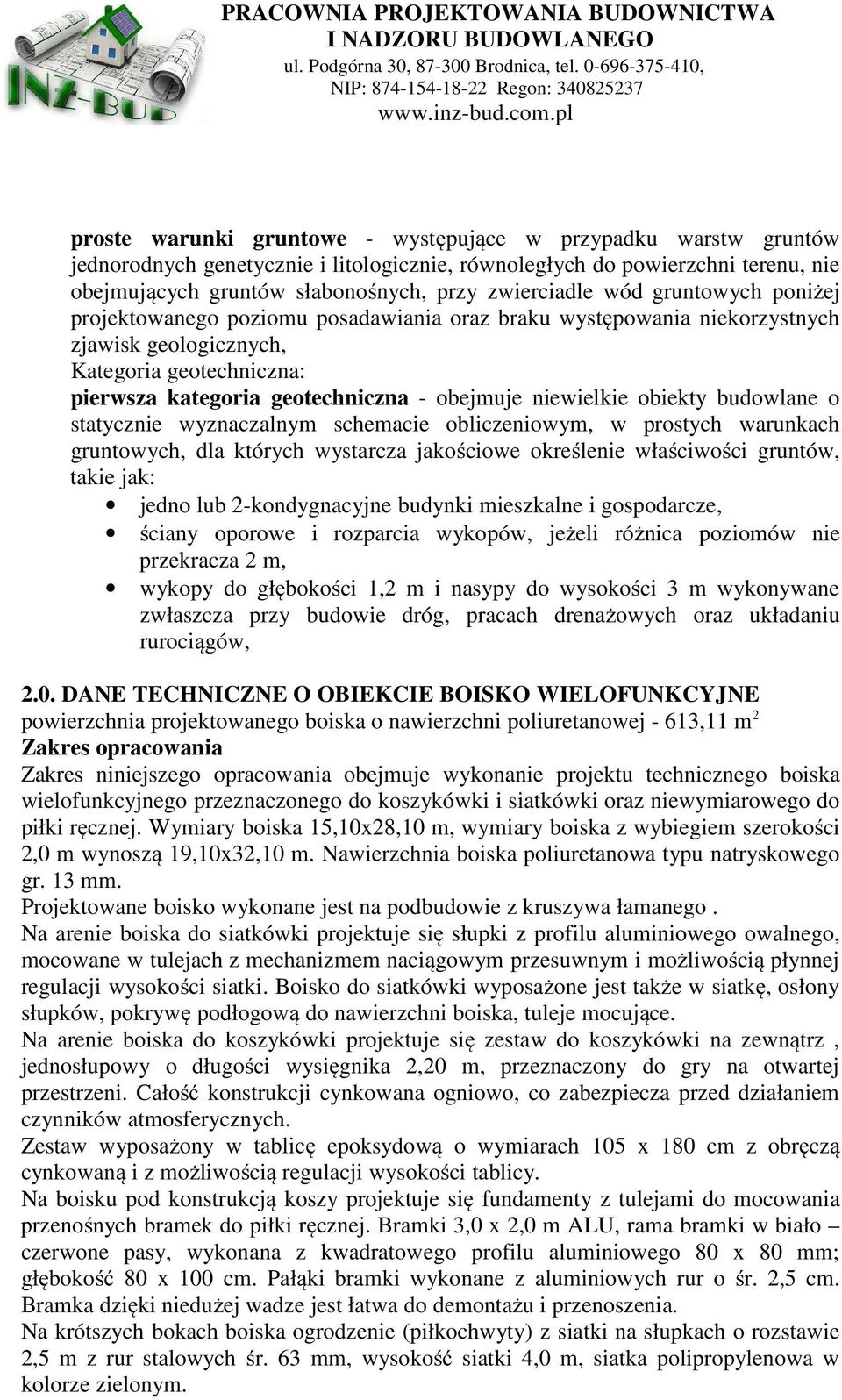

3 proste warunki gruntowe - występujące w przypadku warstw gruntów jednorodnych genetycznie i litologicznie, równoległych do powierzchni terenu, nie obejmujących gruntów słabonośnych, przy zwierciadle wód gruntowych poniżej projektowanego poziomu posadawiania oraz braku występowania niekorzystnych zjawisk geologicznych, Kategoria geotechniczna: pierwsza kategoria geotechniczna - obejmuje niewielkie obiekty budowlane o statycznie wyznaczalnym schemacie obliczeniowym, w prostych warunkach gruntowych, dla których wystarcza jakościowe określenie właściwości gruntów, takie jak: jedno lub 2-kondygnacyjne budynki mieszkalne i gospodarcze, ściany oporowe i rozparcia wykopów, jeżeli różnica poziomów nie przekracza 2 m, wykopy do głębokości 1,2 m i nasypy do wysokości 3 m wykonywane zwłaszcza przy budowie dróg, pracach drenażowych oraz układaniu rurociągów, 2.0. DANE TECHNICZNE O OBIEKCIE BOISKO WIELOFUNKCYJNE powierzchnia projektowanego boiska o nawierzchni poliuretanowej - 613,11 m 2 Zakres opracowania Zakres niniejszego opracowania obejmuje wykonanie projektu technicznego boiska wielofunkcyjnego przeznaczonego do koszykówki i siatkówki oraz niewymiarowego do piłki ręcznej. Wymiary boiska 15,10x28,10 m, wymiary boiska z wybiegiem szerokości 2,0 m wynoszą 19,10x32,10 m. Nawierzchnia boiska poliuretanowa typu natryskowego gr. 13 mm. Projektowane boisko wykonane jest na podbudowie z kruszywa łamanego. Na arenie boiska do siatkówki projektuje się słupki z profilu aluminiowego owalnego, mocowane w tulejach z mechanizmem naciągowym przesuwnym i możliwością płynnej regulacji wysokości siatki. Boisko do siatkówki wyposażone jest także w siatkę, osłony słupków, pokrywę podłogową do nawierzchni boiska, tuleje mocujące. Na arenie boiska do koszykówki projektuje się zestaw do koszykówki na zewnątrz, jednosłupowy o długości wysięgnika 2,20 m, przeznaczony do gry na otwartej przestrzeni. Całość konstrukcji cynkowana ogniowo, co zabezpiecza przed działaniem czynników atmosferycznych. Zestaw wyposażony w tablicę epoksydową o wymiarach 105 x 180 cm z obręczą cynkowaną i z możliwością regulacji wysokości tablicy. Na boisku pod konstrukcją koszy projektuje się fundamenty z tulejami do mocowania przenośnych bramek do piłki ręcznej. Bramki 3,0 x 2,0 m ALU, rama bramki w biało czerwone pasy, wykonana z kwadratowego profilu aluminiowego 80 x 80 mm; głębokość 80 x 100 cm. Pałąki bramki wykonane z aluminiowych rur o śr. 2,5 cm. Bramka dzięki niedużej wadze jest łatwa do demontażu i przenoszenia. Na krótszych bokach boiska ogrodzenie (piłkochwyty) z siatki na słupkach o rozstawie 2,5 m z rur stalowych śr. 63 mm, wysokość siatki 4,0 m, siatka polipropylenowa w kolorze zielonym.

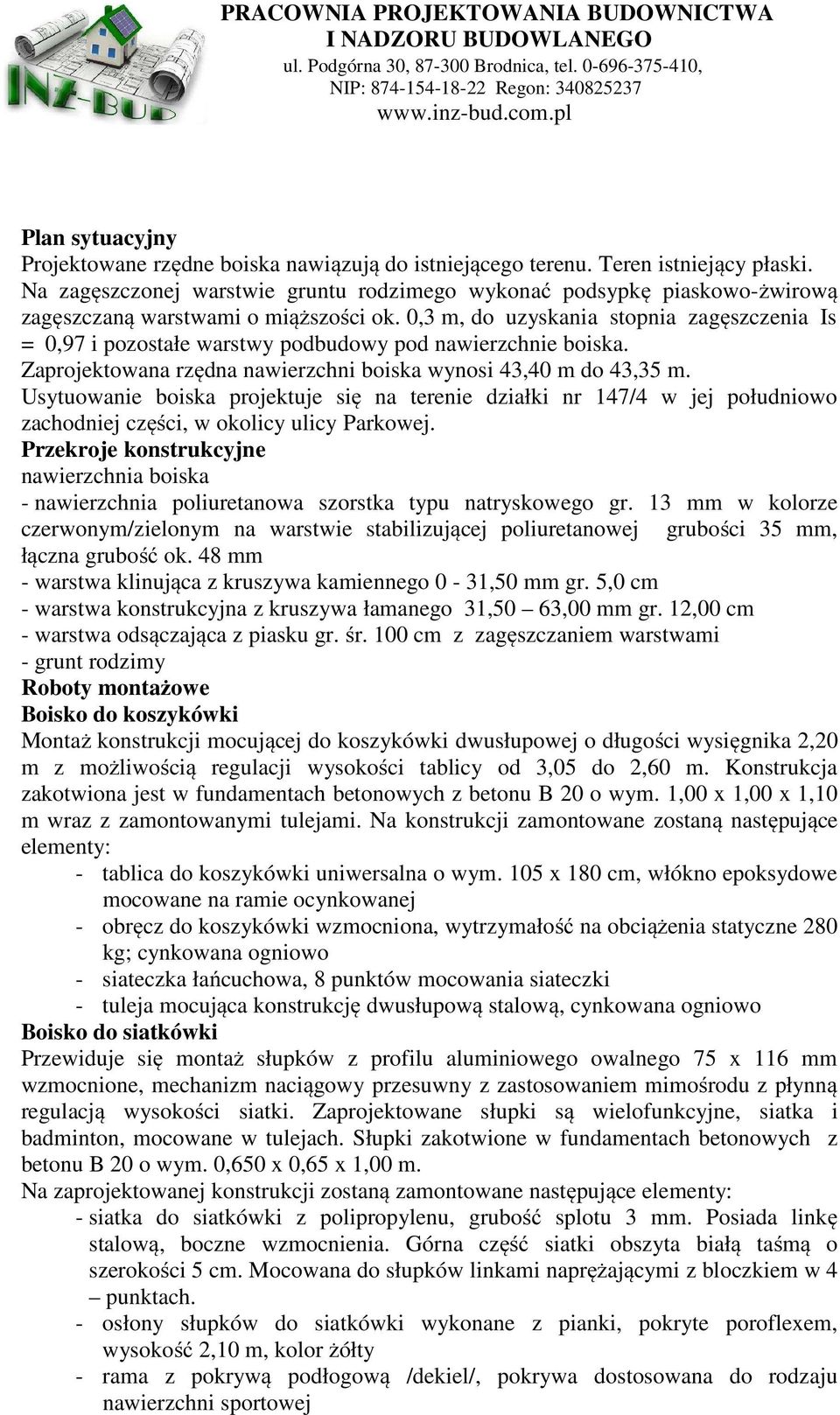

4 Plan sytuacyjny Projektowane rzędne boiska nawiązują do istniejącego terenu. Teren istniejący płaski. Na zagęszczonej warstwie gruntu rodzimego wykonać podsypkę piaskowo-żwirową zagęszczaną warstwami o miąższości ok. 0,3 m, do uzyskania stopnia zagęszczenia Is = 0,97 i pozostałe warstwy podbudowy pod nawierzchnie boiska. Zaprojektowana rzędna nawierzchni boiska wynosi 43,40 m do 43,35 m. Usytuowanie boiska projektuje się na terenie działki nr 147/4 w jej południowo zachodniej części, w okolicy ulicy Parkowej. Przekroje konstrukcyjne nawierzchnia boiska - nawierzchnia poliuretanowa szorstka typu natryskowego gr. 13 mm w kolorze czerwonym/zielonym na warstwie stabilizującej poliuretanowej grubości 35 mm, łączna grubość ok. 48 mm - warstwa klinująca z kruszywa kamiennego 0-31,50 mm gr. 5,0 cm - warstwa konstrukcyjna z kruszywa łamanego 31,50 63,00 mm gr. 12,00 cm - warstwa odsączająca z piasku gr. śr. 100 cm z zagęszczaniem warstwami - grunt rodzimy Roboty montażowe Boisko do koszykówki Montaż konstrukcji mocującej do koszykówki dwusłupowej o długości wysięgnika 2,20 m z możliwością regulacji wysokości tablicy od 3,05 do 2,60 m. Konstrukcja zakotwiona jest w fundamentach betonowych z betonu B 20 o wym. 1,00 x 1,00 x 1,10 m wraz z zamontowanymi tulejami. Na konstrukcji zamontowane zostaną następujące elementy: - tablica do koszykówki uniwersalna o wym. 105 x 180 cm, włókno epoksydowe mocowane na ramie ocynkowanej - obręcz do koszykówki wzmocniona, wytrzymałość na obciążenia statyczne 280 kg; cynkowana ogniowo - siateczka łańcuchowa, 8 punktów mocowania siateczki - tuleja mocująca konstrukcję dwusłupową stalową, cynkowana ogniowo Boisko do siatkówki Przewiduje się montaż słupków z profilu aluminiowego owalnego 75 x 116 mm wzmocnione, mechanizm naciągowy przesuwny z zastosowaniem mimośrodu z płynną regulacją wysokości siatki. Zaprojektowane słupki są wielofunkcyjne, siatka i badminton, mocowane w tulejach. Słupki zakotwione w fundamentach betonowych z betonu B 20 o wym. 0,650 x 0,65 x 1,00 m. Na zaprojektowanej konstrukcji zostaną zamontowane następujące elementy: - siatka do siatkówki z polipropylenu, grubość splotu 3 mm. Posiada linkę stalową, boczne wzmocnienia. Górna część siatki obszyta białą taśmą o szerokości 5 cm. Mocowana do słupków linkami naprężającymi z bloczkiem w 4 punktach. - osłony słupków do siatkówki wykonane z pianki, pokryte poroflexem, wysokość 2,10 m, kolor żółty - rama z pokrywą podłogową /dekiel/, pokrywa dostosowana do rodzaju nawierzchni sportowej

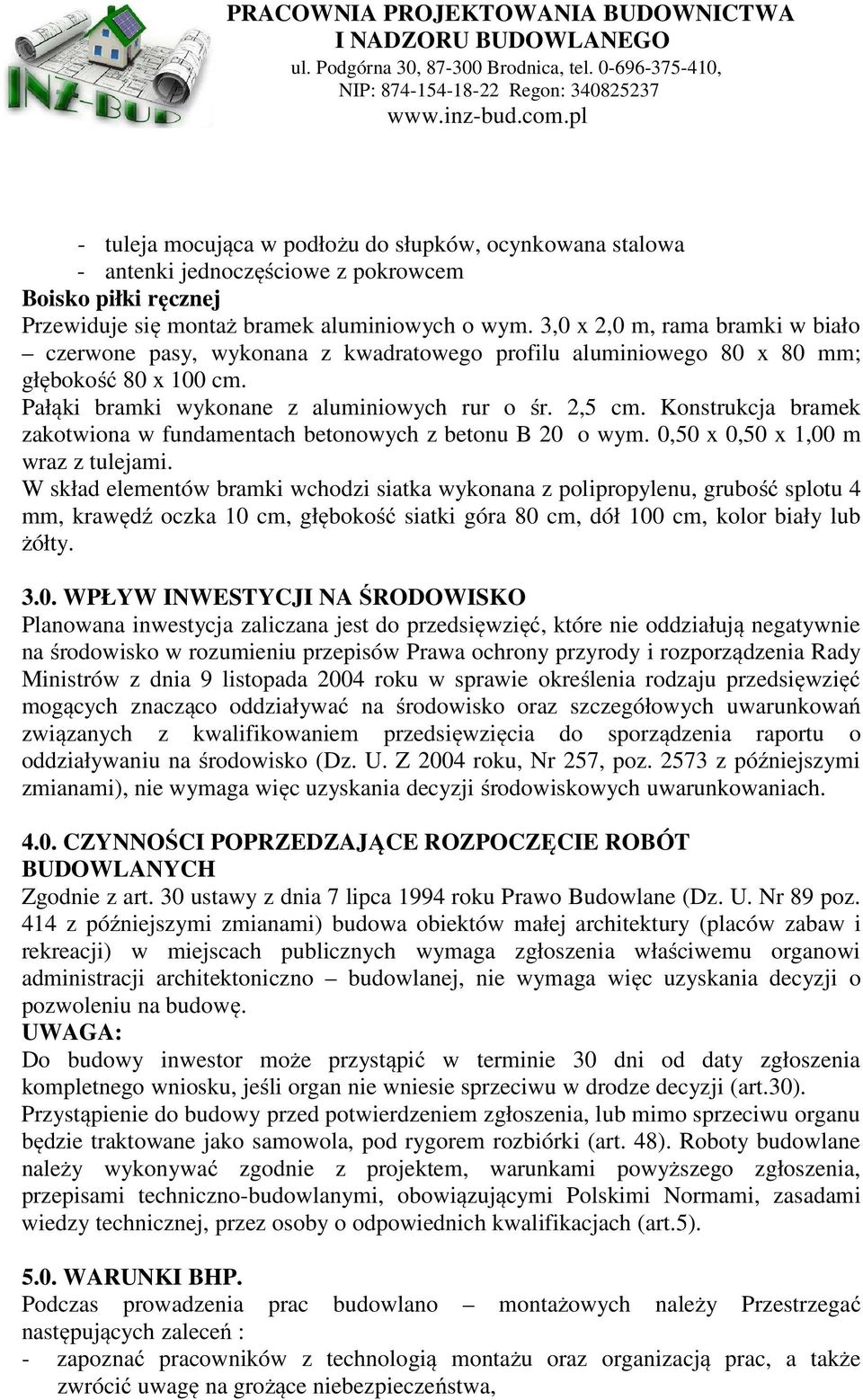

5 - tuleja mocująca w podłożu do słupków, ocynkowana stalowa - antenki jednoczęściowe z pokrowcem Boisko piłki ręcznej Przewiduje się montaż bramek aluminiowych o wym. 3,0 x 2,0 m, rama bramki w biało czerwone pasy, wykonana z kwadratowego profilu aluminiowego 80 x 80 mm; głębokość 80 x 100 cm. Pałąki bramki wykonane z aluminiowych rur o śr. 2,5 cm. Konstrukcja bramek zakotwiona w fundamentach betonowych z betonu B 20 o wym. 0,50 x 0,50 x 1,00 m wraz z tulejami. W skład elementów bramki wchodzi siatka wykonana z polipropylenu, grubość splotu 4 mm, krawędź oczka 10 cm, głębokość siatki góra 80 cm, dół 100 cm, kolor biały lub żółty WPŁYW INWESTYCJI NA ŚRODOWISKO Planowana inwestycja zaliczana jest do przedsięwzięć, które nie oddziałują negatywnie na środowisko w rozumieniu przepisów Prawa ochrony przyrody i rozporządzenia Rady Ministrów z dnia 9 listopada 2004 roku w sprawie określenia rodzaju przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko (Dz. U. Z 2004 roku, Nr 257, poz z późniejszymi zmianami), nie wymaga więc uzyskania decyzji środowiskowych uwarunkowaniach CZYNNOŚCI POPRZEDZAJĄCE ROZPOCZĘCIE ROBÓT BUDOWLANYCH Zgodnie z art. 30 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz. U. Nr 89 poz. 414 z późniejszymi zmianami) budowa obiektów małej architektury (placów zabaw i rekreacji) w miejscach publicznych wymaga zgłoszenia właściwemu organowi administracji architektoniczno budowlanej, nie wymaga więc uzyskania decyzji o pozwoleniu na budowę. UWAGA: Do budowy inwestor może przystąpić w terminie 30 dni od daty zgłoszenia kompletnego wniosku, jeśli organ nie wniesie sprzeciwu w drodze decyzji (art.30). Przystąpienie do budowy przed potwierdzeniem zgłoszenia, lub mimo sprzeciwu organu będzie traktowane jako samowola, pod rygorem rozbiórki (art. 48). Roboty budowlane należy wykonywać zgodnie z projektem, warunkami powyższego zgłoszenia, przepisami techniczno-budowlanymi, obowiązującymi Polskimi Normami, zasadami wiedzy technicznej, przez osoby o odpowiednich kwalifikacjach (art.5) WARUNKI BHP. Podczas prowadzenia prac budowlano montażowych należy Przestrzegać następujących zaleceń : - zapoznać pracowników z technologią montażu oraz organizacją prac, a także zwrócić uwagę na grożące niebezpieczeństwa,

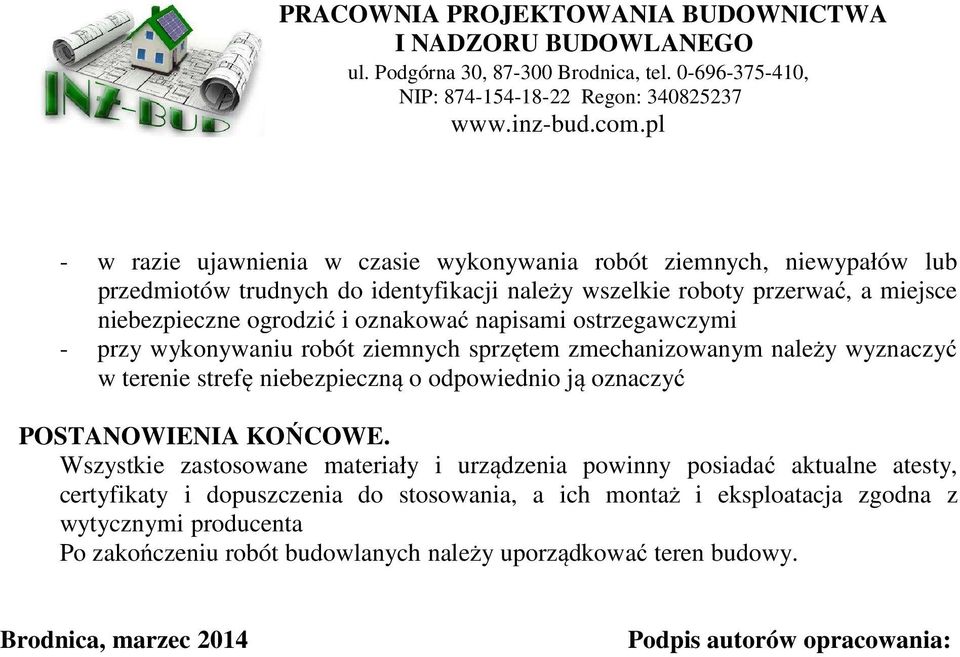

6 - w razie ujawnienia w czasie wykonywania robót ziemnych, niewypałów lub przedmiotów trudnych do identyfikacji należy wszelkie roboty przerwać, a miejsce niebezpieczne ogrodzić i oznakować napisami ostrzegawczymi - przy wykonywaniu robót ziemnych sprzętem zmechanizowanym należy wyznaczyć w terenie strefę niebezpieczną o odpowiednio ją oznaczyć POSTANOWIENIA KOŃCOWE. Wszystkie zastosowane materiały i urządzenia powinny posiadać aktualne atesty, certyfikaty i dopuszczenia do stosowania, a ich montaż i eksploatacja zgodna z wytycznymi producenta Po zakończeniu robót budowlanych należy uporządkować teren budowy. Brodnica, marzec 2014 Podpis autorów opracowania:
