1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY m OPIS OCHRONNY PL WZORU Y1 \2\J Numer zgłoszenia: Data zgłoszenia: Intel7: E04F 15/14 Listwa dylatacyjna do posadzek betonowych (43) Zgłoszenie ogłoszono: BUP Uprawniony z prawa ochronnego: Stolarz Zygmunt, Poznań, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/05 Twórcawzoru użytkowego: Zygmunt Stolarz, Poznań, PL 00 ^, i l -

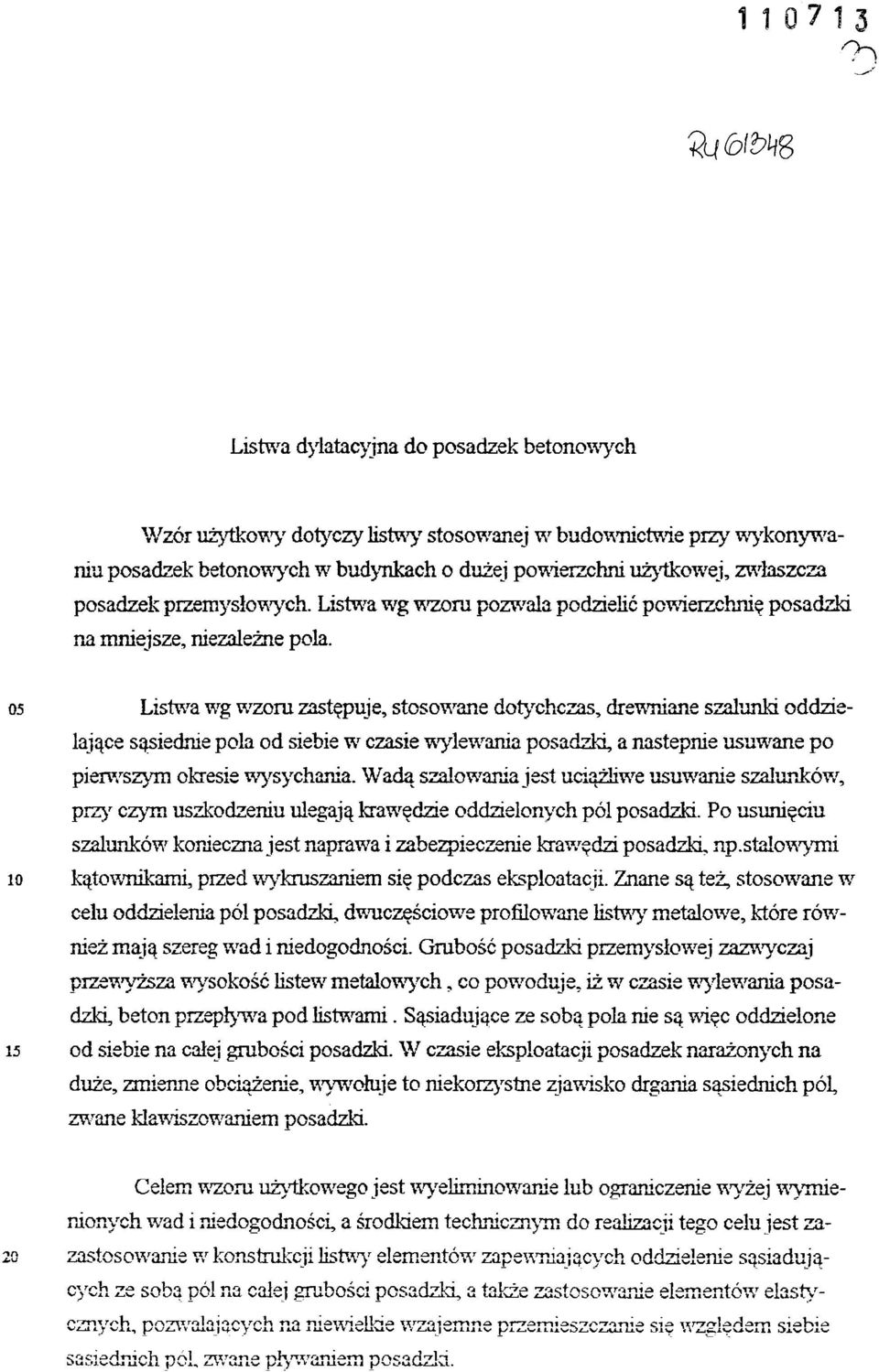

2 Tl Ltf^8 Listwa dylatacyjna do posadzek betonowych Wzór użytkowy dotyczy listwy stosowanej w budownictwie przy wykonywa niu posadzek betonowych w budynkach o dużej powierzchni użytkowej, zwłaszcza posadzek przemysłowych. Listwa wg wzoru pozwala podzielić powierzchnię posadzki na mniejsze, niezależne pola. 05 Listwa wg wzoru zastępuje, stosowane dotychczas, drewniane szalunki oddzie lające sąsiednie pola od siebie wr czasie wylewrania posadzki, a następnie usuwrane po pierwszym okresie wysychania. Wadą szalowania jest uciążliwe usuwanie szalunków', przy czym uszkodzeniu ulegają krawędzie oddzielonych pól posadzki. Po usunięciu szalunków konieczna jest naprawa i zabezpieczenie krawędzi posadzki, np.stalowymi 10 kątownikami, pized wykruszaniem się podczas eksploatacji. Znane są też, stosowrane wr celu oddzielenia pól posadzku dwuczęściowe profilowrane listwy metalowe, które rów nież mają szereg wad i niedogodności. Grubość posadzki przemysłowej zazwyczaj przewyższa wysokość listew metalowych, co powoduje, iż w czasie wylewania posa dzki, beton przepływa pod listwrarni. Sąsiadujące ze sobą pola nie są więc oddzielone 15 od siebie na całej grubości posadzki. W czasie eksploatacji posadzek narażonych na duże, zmienne obciążenie, wywrołuje to niekorzystne zjawisko drgania sąsiednich pól, zwrane klawiszowaniern posadzki. Celem wzoru użytkowego jest wyeliminowranie lub ograniczenie wyżej wymie nionych wad i niedogodności, a środkiem technicznym do realizacji tego celujest za- 20 zastosowanie w konstrukcji listwy elementów zapewniających oddzielenie sąsiadują cych ze sobą pól na całej grubości posadzki, a także zastosowranie elementów elasty cznych, pozwalających na niewielkie wzajemne przemieszczanie się względem siebie sąsiednich pól zwane pływaniem posadzki.

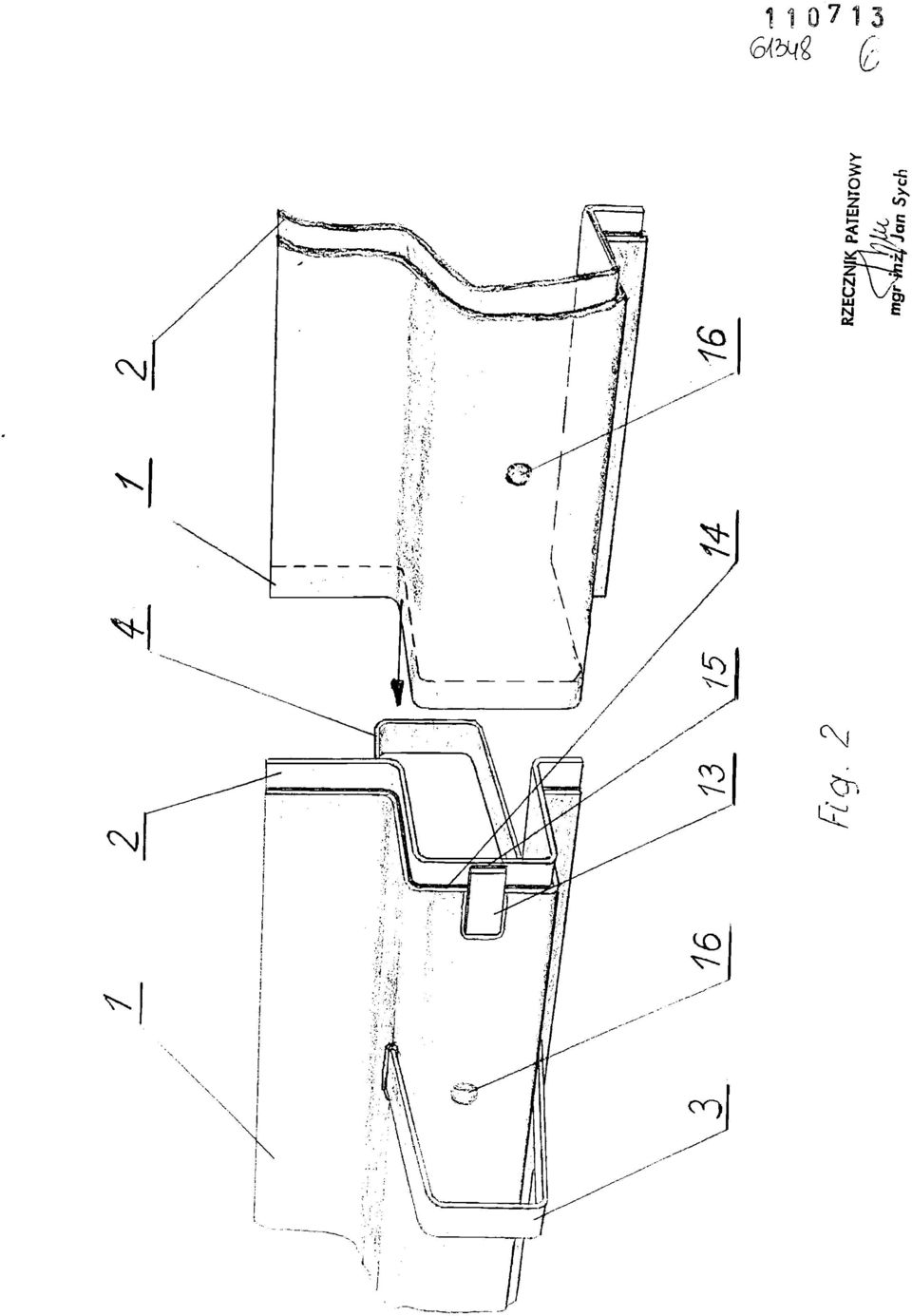

3 -2- Istotą wzoru użytkowego jest to, że dwuczęściowa stalowa listwa dylatacyjna posiadająca profil zewnętrzny i profil wewnętrzny ze strzemionami, ma pomiędzy ty mi dwoma profilami, na całej długości listwy, przymocowany do niej, podatny fartuch oraz elastyczną wkładkę górną, i szerszą od niej, elastyczną wkładkę dolną, a fartuch 05 jest tak szeroki, że jego, zwisający ku dołowi brzeg, spoczywa na podłożu grunto\vym posadzki. Takakonstrukcja listwy nie posiada wyżej wymienionych wad i niedogodności. Sztywne połączenie odcinków listew na całej długości pól posadzki oraz podatny, długi fartuch sięgający aż do podłoża posadzki wzdłuż całej listwy, uniemoż liwiają prze- 10 pływr masy betonowej pod listwą eliminując całkowicie zjawisko klawiszowania, a elastyczne wkładki pozwalają na ograniczone przemieszczanie się pól posadzki wzglę dem siebie. Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym Fig. 1 przedstawia w przekroju fragment posadzki przemysłowej wykonanej z zastosowa- 15 niem listwy dylatacyjnej wredług wzoru, a Fig.2 przedstawia wr perspektywie miejsce i sposób połączenia dwóch listw dylatacyjnych. Stalowa listwra dylatacyjna według wzoru użytkowego ma profil zewnętrznyj_ ze strzemionami^ profil wewnętrzny_2_ze strzemionami^, oraz fartuch_5_z poliure tanu wzmocnionego włóknem szklanym, którego jedna krawrędźjest przymocowrana 20 na całej długości do dolnej płaszczyzny_6 profilu wewnętrznego_2_.profil zewnętrznyj. i profil wewnętrzny_2_są na obydwu swych końcach złączone ze sobą dwoma nitami zrywralnymi 16. Fartuch5 zwisa tak mocno, żejego druga krawrędź swobodnie spo czywa na podłożu gruntowyml2 posadzki. Pomiędzy profilamij_ ij2_, na całej długości listwy, są umieszczone elastyczne wrkładkij?ij5_, na przykład z pianki poliuretanowej. 25 Wkładka dolna_8jest znacznie szersza od wkładki górnej 7. Odcinki listwy umieszcza się we wcześniej wykonanym wykopie, pomiędzy wspornikami^ układając lub zawie szając ją na kotwrach_10 i 11. Najednym z końców/ listwy, profil zewnętrzn>j_ma języ czek J3_nieco wystający poza poza krawędź zewnętrzna 14 profilu 1, tak że pomiędzy języczkiem 13 a profilem wewnętrznym_2_powstaje szczelina 15, którą wypełnia profil 30 zewnętrznyj_następnego odcinka listwy według wzoru. ProfileJ_iJ2_są, na powierzch niach nie stykających się z masa betonową, pokryte powłoką ochronną antykorozyjną. RZECZNIK PATENTOWY mgrsijż. J,bm Sych

4 ' 4-MJ.O -' UL^tW-i^-l '-'I LlAA 1 KJVfX ŁJ. SJj. J-l IV* l.dwuczęściowa,metalowa listwa dylatacyjna,posiadająca profil zewnętrzny (i) i profil wewnętrzny (2) ze strzemionami (3 i_4), znamienna tym, że profile Q_ i2.) są ze sobą złączone conajmniej dwoma zrywalnymi nitami (16),a pomiędzy profilem zewnę trznym (J_) i profilem wewnętrznym (2) ma na całej długości listwy, przymocowany 05 wany do niej, podatny fartuch (5) oraz elastyczną wkładkę górną (7) i szerszą od niej elastyczną wkładkę dolną (8),pizy czym fartuch (5) jest tak szeroki, że jego, zwisający ku dołowi brzeg, swobodnie spoczywa na podłożu gruntowym posadzki. lc 2.Listwa dylatacyjna według zastrz.l znamienna tym, że profil zewnętrzny O) ma na jednym swym końcu języczek (13), nieco wystający poza krawędź (14) profilu (J_), a powierzchnie profili (_3_i_2) nie stykające się z masą betonową posadzki są pokryte powłoką antykorozyjną, korzystnie powłoką lakierniczą. RZECZNIK PATENTOWY mgrkjz. jfan Sych

5 \ \ V \ V 1 " \ \ \ 1 W Fig. 1 RZECZN/K PATENTOWY mgr mz. ucłń Sych
