1 RZECZPOSPOLITA POLSKA EGZEMPLARZ ARCHIWALNY OPIS OCHRONNY PL WZORU Y1 (2?) Numer zgłoszenia: /TJ\ ]ntc]7- Urząd Patentowy Rzeczypospolitej Data zgłoszenia: A47C 4/22 Krzesło składane z pulpitem (43) Zgłoszenie ogłoszono: BUP 07/98 (73) Uprawniony z prawa ochronnego: Bałtycka Wyższa Szkoła Humanistyczna, Koszalin, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/02 (72) Twórcawzoru użytkowego: Eugeniusz Kwolek, Koszalin, PL Zbigniew Kwolek, Koszalin, PL Czesław Świdziński, Koszalin, PL ON Pm

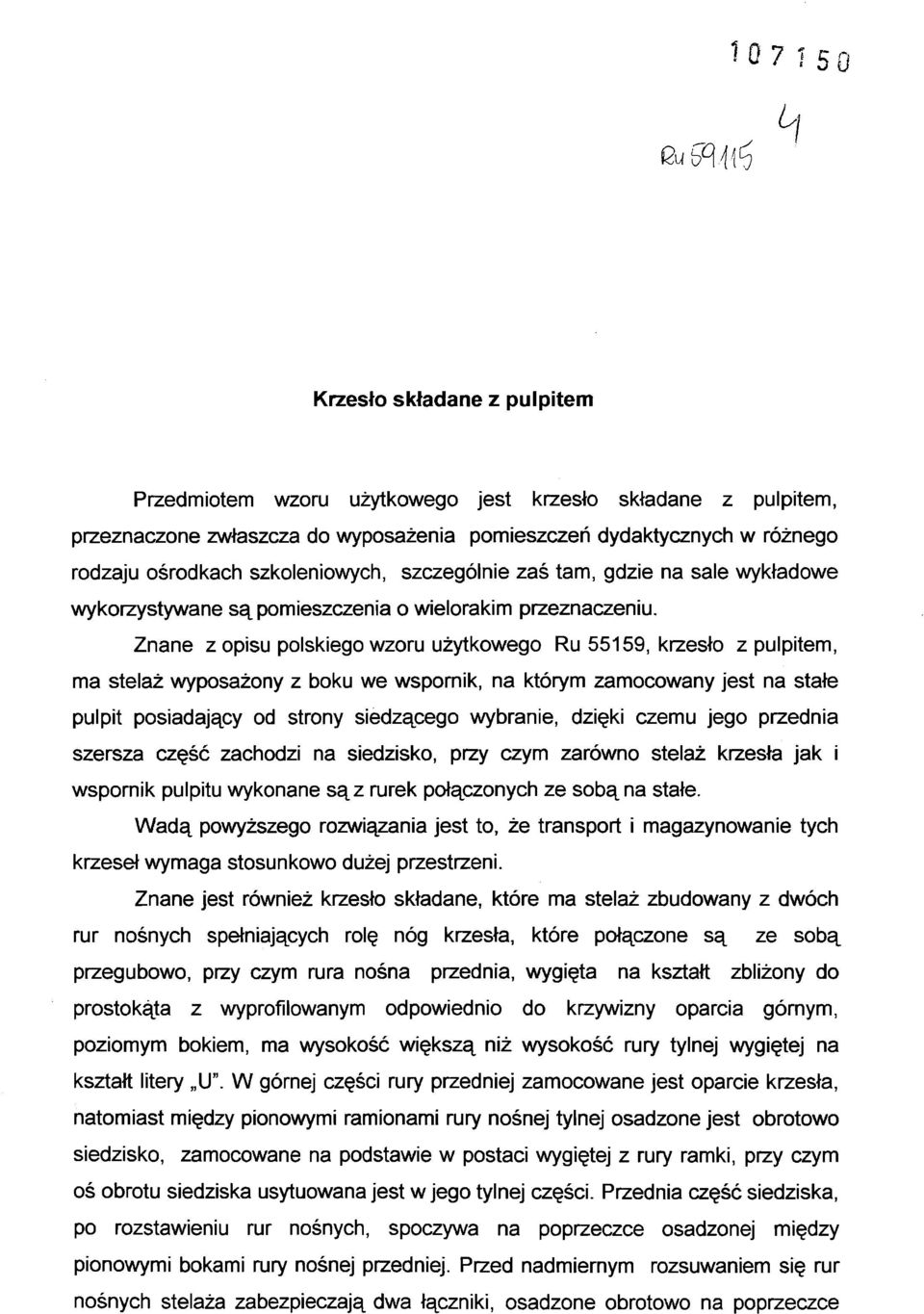

2 10 7 T 50 Krzesło składane z pulpitem Przedmiotem wzoru użytkowego jest krzesło składane z pulpitem, przeznaczone zwłaszcza do wyposażenia pomieszczeń dydaktycznych w różnego rodzaju ośrodkach szkoleniowych, szczególnie zaś tam, gdzie na sale wykładowe wykorzystywane są pomieszczenia o wielorakim przeznaczeniu. Znane z opisu polskiego wzoru użytkowego Ru 55159, krzesło z pulpitem, ma stelaż wyposażony z boku we wspornik, na którym zamocowany jest na stałe pulpit posiadający od strony siedzącego wybranie, dzięki czemu jego przednia szersza część zachodzi na siedzisko, przy czym zarówno stelaż krzesła jak i wspornik pulpitu wykonane są z rurek połączonych ze sobą na stałe. Wadą powyższego rozwiązania jest to, że transport i magazynowanie tych krzeseł wymaga stosunkowo dużej przestrzeni. Znane jest również krzesło składane, które ma stelaż zbudowany z dwóch rur nośnych spełniających rolę nóg krzesła, które połączone są ze sobą przegubowo, przy czym rura nośna przednia, wygięta na kształt zbliżony do prostokąta z wyprofilowanym odpowiednio do krzywizny oparcia górnym, poziomym bokiem, ma wysokość większą niż wysokość rury tylnej wygiętej na kształt litery U". W górnej części rury przedniej zamocowane jest oparcie krzesła, natomiast między pionowymi ramionami rury nośnej tylnej osadzone jest obrotowo siedzisko, zamocowane na podstawie w postaci wygiętej z rury ramki, przy czym oś obrotu siedziska usytuowana jest w jego tylnej części. Przednia część siedziska, po rozstawieniu rur nośnych, spoczywa na poprzeczce osadzonej między pionowymi bokami rury nośnej przedniej. Przed nadmiernym rozsuwaniem się rur nośnych stelaża zabezpieczają dwa łączniki, osadzone obrotowo na poprzeczce

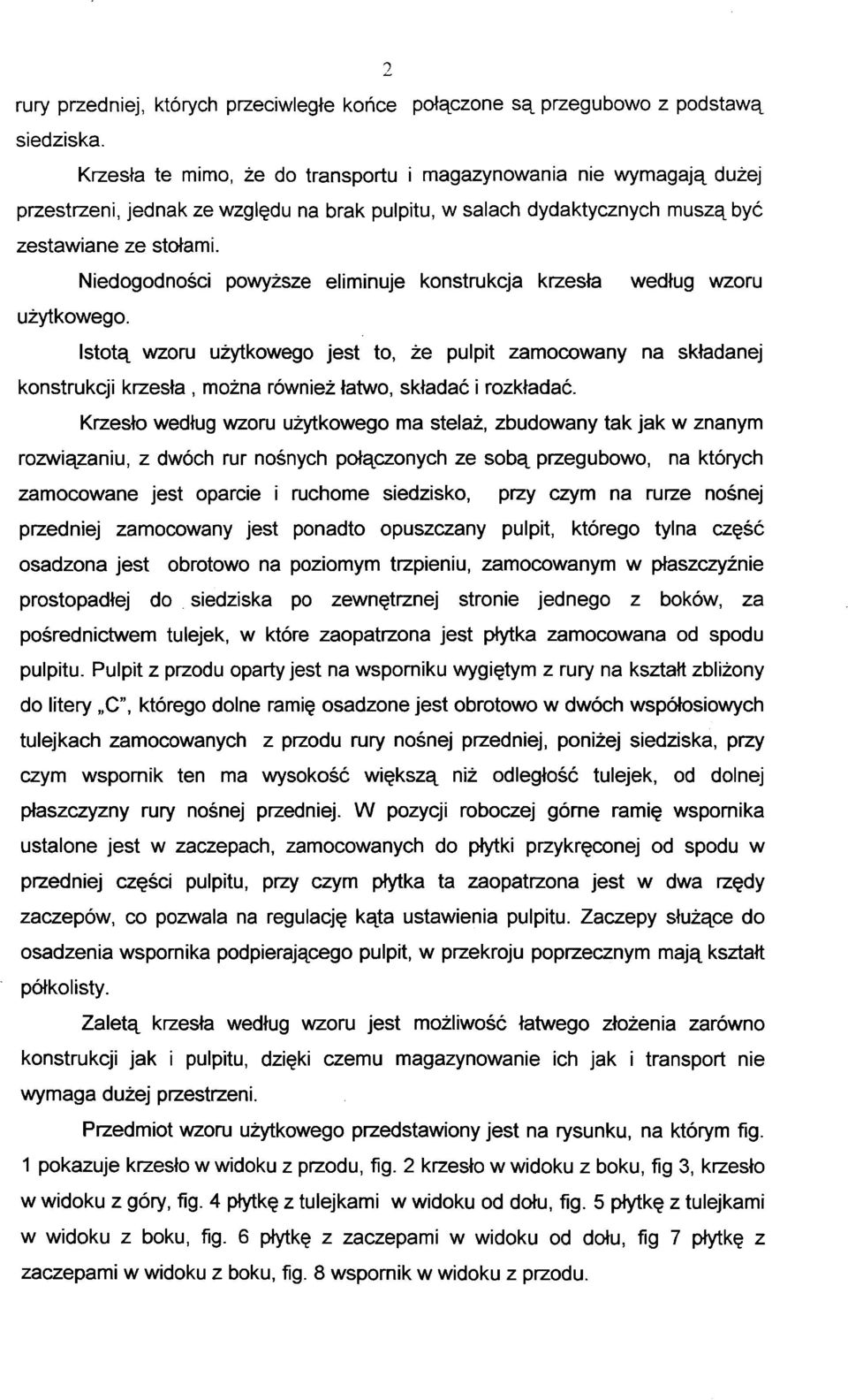

3 2 rury przedniej, których przeciwległe końce siedziska. połączone są przegubowo z podstawą Krzesła te mimo, że do transportu i magazynowania nie wymagają dużej przestrzeni, jednak ze względu na brak pulpitu, w salach dydaktycznych muszą być zestawiane ze stołami. Niedogodności powyższe eliminuje konstrukcja krzesła według wzoru użytkowego. Istotą wzoru użytkowego jest to, że pulpit zamocowany na składanej konstrukcji krzesła, można również łatwo, składać i rozkładać. Krzesło według wzoru użytkowego ma stelaż, zbudowany tak jak w znanym rozwiązaniu, z dwóch rur nośnych połączonych ze sobą przegubowo, na których zamocowane jest oparcie i ruchome siedzisko, przy czym na rurze nośnej przedniej zamocowany jest ponadto opuszczany pulpit, którego tylna część osadzona jest obrotowo na poziomym trzpieniu, zamocowanym w płaszczyźnie prostopadłej do siedziska po zewnętrznej stronie jednego z boków, za pośrednictwem tulejek, w które zaopatrzona jest płytka zamocowana od spodu pulpitu. Pulpit z przodu oparty jest na wsporniku wygiętym z rury na kształt zbliżony do litery C", którego dolne ramię osadzone jest obrotowo w dwóch współosiowych tulejkach zamocowanych z przodu rury nośnej przedniej, poniżej siedziska, przy czym wspornik ten ma wysokość większą niż odległość tulejek, od dolnej płaszczyzny rury nośnej przedniej. W pozycji roboczej górne ramię wspornika ustalone jest w zaczepach, zamocowanych do płytki przykręconej od spodu w przedniej części pulpitu, przy czym płytka ta zaopatrzona jest w dwa rzędy zaczepów, co pozwala na regulację kąta ustawienia pulpitu. Zaczepy służące do osadzenia wspornika podpierającego pulpit, w przekroju poprzecznym mają kształt półkolisty. Zaletą krzesła według wzoru jest możliwość łatwego złożenia zarówno konstrukcji jak i pulpitu, dzięki czemu magazynowanie ich jak i transport nie wymaga dużej przestrzeni. Przedmiot wzoru użytkowego przedstawiony jest na rysunku, na którym fig. 1 pokazuje krzesło w widoku z przodu, fig. 2 krzesło w widoku z boku, fig 3, krzesło w widoku z góry, fig. 4 płytkę z tulejkami w widoku od dołu, fig. 5 płytkę z tulejkami w widoku z boku, fig. 6 płytkę z zaczepami w widoku od dołu, fig 7 płytkę z zaczepami w widoku z boku, fig. 8 wspornik w widoku z przodu.

4 Krzesło posiada stelaż 1 zbudowany z rury nośnej przedniej 2 i rury nośnej tylnej 3, które są wygięte na kształt litery U" i połączone ze sobą przegubowo, przy czym rura nośna przednia 2_ ma wysokość większą od rury nośnej tylnej 3. Na górnych końcach rury nośnej przedniej 2 zamocowane jest oparcie 4, zaś w części środkowej między pionowymi bokami 5 osadzona jest poprzeczka 6, na której spoczywa przednia część siedziska 7 zamocowanego obrotowo, między pionowymi bokami rury nośnej tylnej 3. Rura nośna przednia 2 na jednym z boków 5 ma poziomo usytuowany trzpień 8, stanowiący oś obrotu dla pulpitu 9, przy czym trzpień 8 zamocowany jest po zewnętrznej stronie boku 5 tak, że jego wzdłużna oś symetrii leży w płaszczyźnie prostopadłej do boku siedziska 7, zaś jego odległość od siedziska 7 jest taka, jak wysokość powszechnie przyjmowana dla podłokietników. Pulpit 9 osadzony jest na trzpieniu 8 za pośrednictwem, szeregowo usytuowanych, współosiowych tulejek ^0, w które zaopatrzona jest płytka H zamocowana od spodu w tylnej jego części. Podczas użytkowania przednia część pulpitu 9 opiera się na wsporniku 12, wygiętym z rury na kształt zbliżony do litery C", którego dolne ramię 13 osadzone jest obrotowo w dwóch współosiowych tulejkach 14 zamocowanych z przodu rury nośnej 2, poniżej siedziska 7, przy czym wspornik 12 ma wysokość większą niż odległość tulejek 14 od dolnej płaszczyzny rury nośnej 2. Ramię górne ^5 wspornika ^2 ustalone jest w półkolistych zaczepach 16, w które zaopatrzona jest płytka 17 zamocowana od spodu, w przedniej części pulpitu 9, przy czym płytka 17 wyposażona jest w dwa, równoległe względem siebie rzędy zaczepów 16, co umożliwia ustalenie pulpitu w położeniu poziomym lub w położeniu lekko uniesionym w górę, w zależności od tego jaka pozycja jest wygodniejsza dla użytkownika. Aby złożyć krzesło należy siedzisko 7 podnieść do góry, a następnie wyczepić wspornik A2_ z zaczepów 16 i opuścić pulpit 9 do dołu. Po opuszczeniu pulpitu 9, wspornik ^2 przekręca się dołem do tyłu. KANCELARIA PATENTOWA Danuto Hryszkiewicz ul. Spasowskiego 2e/ KOSZALIN NIP HZECZMKJPArBKrBWT mz. Danuta Mryszhia^iz : KAW CLE LL2. \^_j)xol dr Romfiri Sheczkowski

5 5Q kfó 107 t 5p CT Zastrzeżenia ochronne 1- Krzesło składane z pulpitem, zawierające pulpit oraz stelaż zbudowany z dwóch rur nośnych połączonych ze sobą przegubowo, na których zamocowane jest oparcie i ruchome siedzisko, znamienne tym, że ma opuszczany pulpit (9), przy czym tylna część pulpitu (9) osadzona jest obrotowo na trzpieniu (8), zamocowanym do boku (5), rury nośnej przedniej (2}, zaś część przednia oparta jest na wsporniku (12) zamocowanym obrotowo na rurze nośnej {2}. 2. Krzesło według zastrz. 1, znamienne tym, że trzpień (8} zamocowany jest po zewnętrznej stronie boku (5} rury nośnej przedniej (2}, przy czym jego oś wzdłużna leży w płaszczyźnie prostopadłej do boku siedziska (7). 3. Krzesło według zastrz. 1, znamienne tym, że pulpit (9) osadzony jest na trzpieniu (8) za pośrednictwem tulejek (10), w które zaopatrzona jest płytka (11) zamocowana od spodu w tylnej jego części. 4. Krzesło według zastrz. 1, znamienne tym, że wspornik (12) wygięty jest z rury na kształt zbliżony do litery C przy czym dolne jego ramię (13) osadzone jest obrotowo w dwóch tulejkach (14), zamocowanych współosiowo z przodu rury nośnej [2}, poniżej siedziska (7), natomiast ramię górne (15) ustalone jest w zaczepach (16), w które zaopatrzona jest płytka (17) zamocowana od spodu w przedniej części pulpitu (9}. 5- Krzesło według zastrz. 1 lub 4, znamienne tym, że płytka (17) ma dwa rzędy zaczepów (16), przy czym zaczepy (16) w przekroju poprzecznym mają półkolisty kształt.

6 6. Krzesło według zastrz. 1 lub 4, znamienne tym, że wspornik (12) ma wysokość większą niż odległość tulejek (14) od dolnej płaszczyzny rury nośnej przedniej (2^. KANCELARIA PATENTOWA Danuta Hryszkiewicz ul. Spasowskiego 2E/ KOSZALIN NIP *zmr;ikpaimrottv. Danuta Tyszkiewicz RZ /fotffn ^bor-rbowski

7 5*?ilb fig.1 KANCELARIA PATENTOWA Danuta Hryszkiewicz ul Spasowskiego 2E/ KOSZALIN NIP RZSCZKSK PAIESiaii'* ini. Dcnwłc/ Hiryszl:lev/:zi P-S2 ^_2 Rom/m Skeczkowski

8 10 7 1* / f OH 110 1Ą P fig. 5 m fig H fig.7 KANCELARIA PATENTOWA Danuta Hryszkiewicz ul. Spasowskiego 2E/ KOSZALIN NIP EZECZfilE PAIESia^" inz. Danufa Hrysz!:fsł> jffic. I F FLZ^ ^B",lł Sborrkowski
