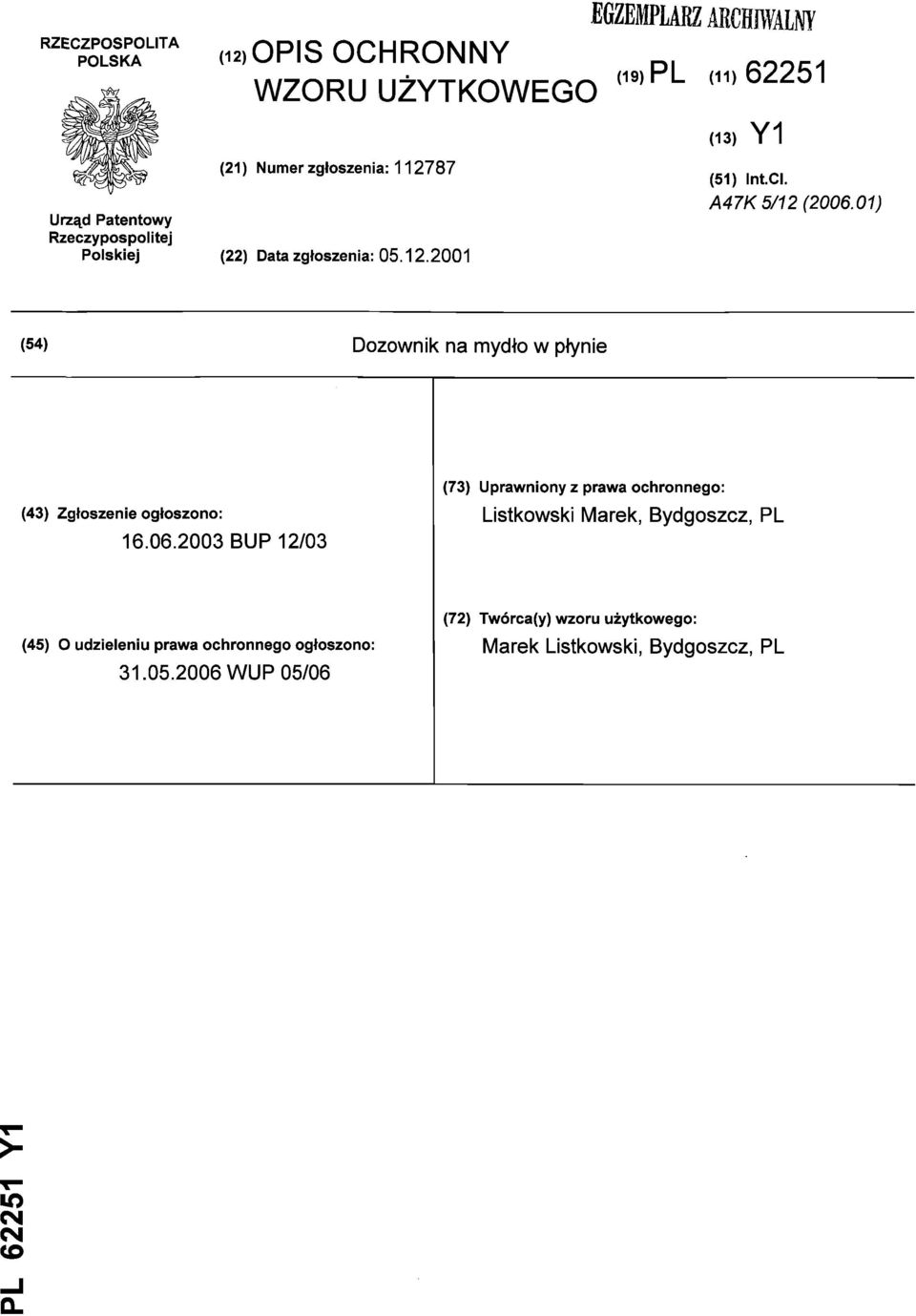

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY d2)opis OCHRONNY (19) PL (11)62251 WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (13) Y1 (51) Int.CI. A47K 5/12 ( ) (54) Dozownik na mydło w płynie (43) Zgłoszenie ogłoszono: BUP 12/03 (73) Uprawniony z prawa ochronnego: Listkowski Marek, Bydgoszcz, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/06 (72) Twórca(y) wzoru użytkowego: Marek Listkowski, Bydgoszcz, PL CM CM (O

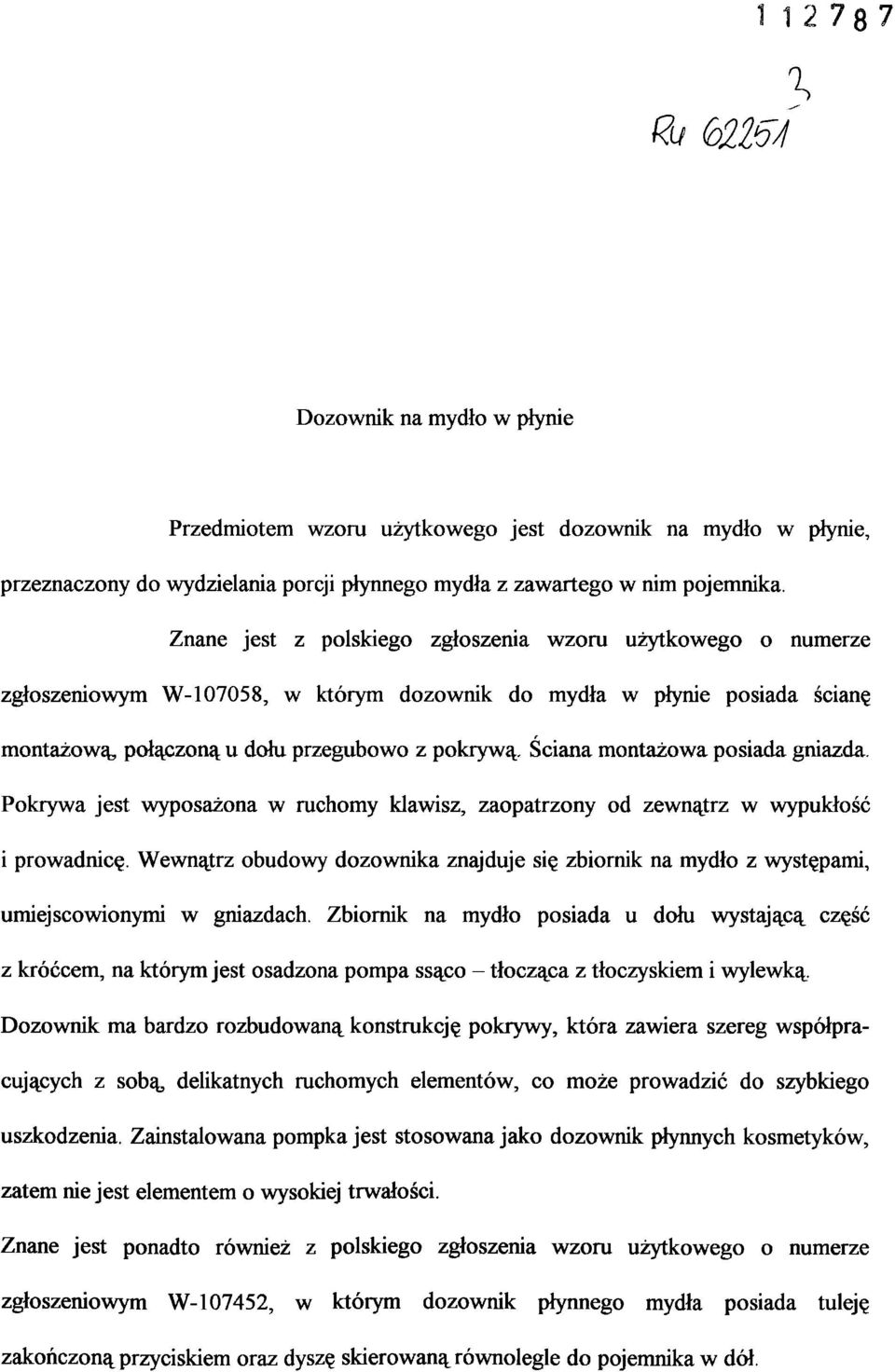

2 % Ru <b2l Dozownik na mydło w płynie Przedmiotem wzoru użytkowego jest dozownik na mydło w płynie, przeznaczony do wydzielania porcji płynnego mydła z zawartego w nim pojemnika. Znane jest z polskiego zgłoszenia wzoru użytkowego o numerze zgłoszeniowym W , w którym dozownik do mydła w płynie posiada ścianę montażową, połączoną u dołu przegubowo z pokrywą. Ściana montażowa posiada gniazda. Pokrywa jest wyposażona w ruchomy klawisz, zaopatrzony od zewnątrz w wypukłość i prowadnicę. Wewnątrz obudowy dozownika znajduje się zbiornik na mydło z występami, umiejscowionymi w gniazdach. Zbiornik na mydło posiada u dołu wystającą część z króćcem, na którym jest osadzona pompa ssąco - tłocząca z tłoczyskiem i wylewką. Dozownik ma bardzo rozbudowaną konstrukcję pokrywy, która zawiera szereg współpra cujących z sobą delikatnych ruchomych elementów, co może prowadzić do szybkiego uszkodzenia. Zainstalowana pompka jest stosowana jako dozownik płynnych kosmetyków, zatem nie jest elementem o wysokiej trwałości. Znane jest ponadto również z polskiego zgłoszenia wzoru użytkowego o numerze zgłoszeniowym W , w którym dozownik płynnego mydła posiada tuleję zakończoną przyciskiem oraz dyszę skierowaną równolegle do pojemnika w dół.

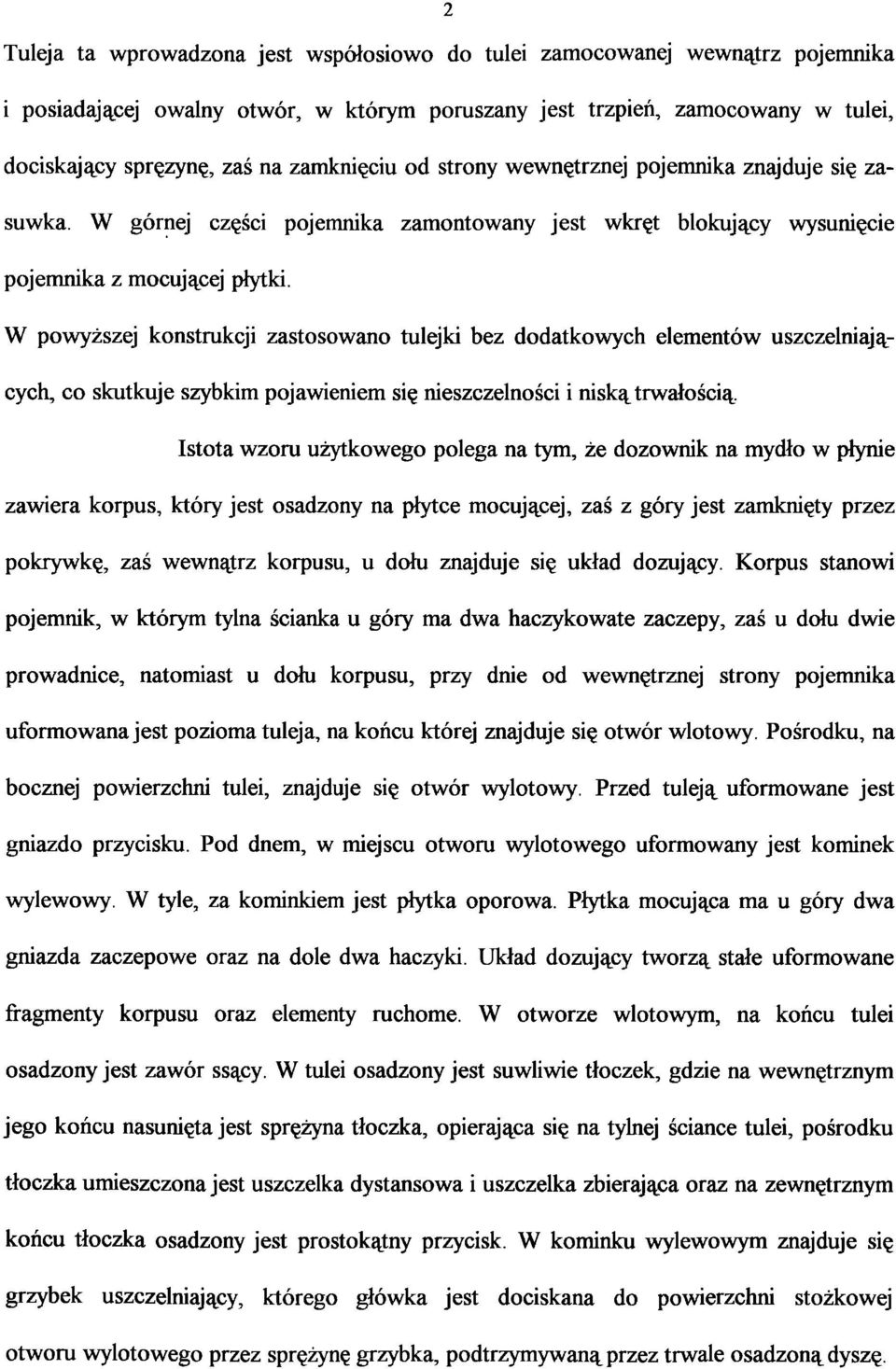

3 2 Tuleja ta wprowadzona jest współosiowo do tulei zamocowanej wewnątrz pojemnika i posiadającej owalny otwór, w którym poruszany jest trzpień, zamocowany w tulei, dociskający sprężynę, zaś na zamknięciu od strony wewnętrznej pojemnika znajduje się za suwka. W górnej części pojemnika zamontowany jest wkręt blokujący wysunięcie pojemnika z mocującej płytki. W powyższej konstrukcji zastosowano tulejki bez dodatkowych elementów uszczelniają cych, co skutkuje szybkim pojawieniem się nieszczelności i niską trwałością Istota wzoru użytkowego polega na tym, że dozownik na mydło w płynie zawiera korpus, który jest osadzony na płytce mocującej, zaś z góry jest zamknięty przez pokrywkę, zaś wewnątrz korpusu, u dołu znajduje się układ dozujący. Korpus stanowi pojemnik, w którym tylna ścianka u góry ma dwa haczykowate zaczepy, zaś u dołu dwie prowadnice, natomiast u dołu korpusu, przy dnie od wewnętrznej strony pojemnika uformowana jest pozioma tuleja, na końcu której znajduje się otwór wlotowy. Pośrodku, na bocznej powierzchni tulei, znajduje się otwór wylotowy. Przed tuleją uformowane jest gniazdo przycisku. Pod dnem, w miejscu otworu wylotowego uformowany jest kominek wylewowy. W tyle, za kominkiem jest płytka oporowa. Płytka mocująca ma u góry dwa gniazda zaczepowe oraz na dole dwa haczyki. Układ dozujący tworzą stałe uformowane fragmenty korpusu oraz elementy ruchome. W otworze wlotowym, na końcu tulei osadzony jest zawór ssący. W tulei osadzony jest suwliwie tłoczek, gdzie na wewnętrznym jego końcu nasunięta jest sprężyna tłoczka, opierająca się na tylnej ściance tulei, pośrodku tłoczka umieszczona jest uszczelka dystansowa i uszczelka zbierająca oraz na zewnętrznym końcu tłoczka osadzony jest prostokątny przycisk. W kominku wylewowym znajduje się grzybek uszczelniający, którego główka jest dociskana do powierzchni stożkowej otworu wylotowego przez sprężynę grzybka, podtrzymywanąprzez trwale osadzoną dyszę.

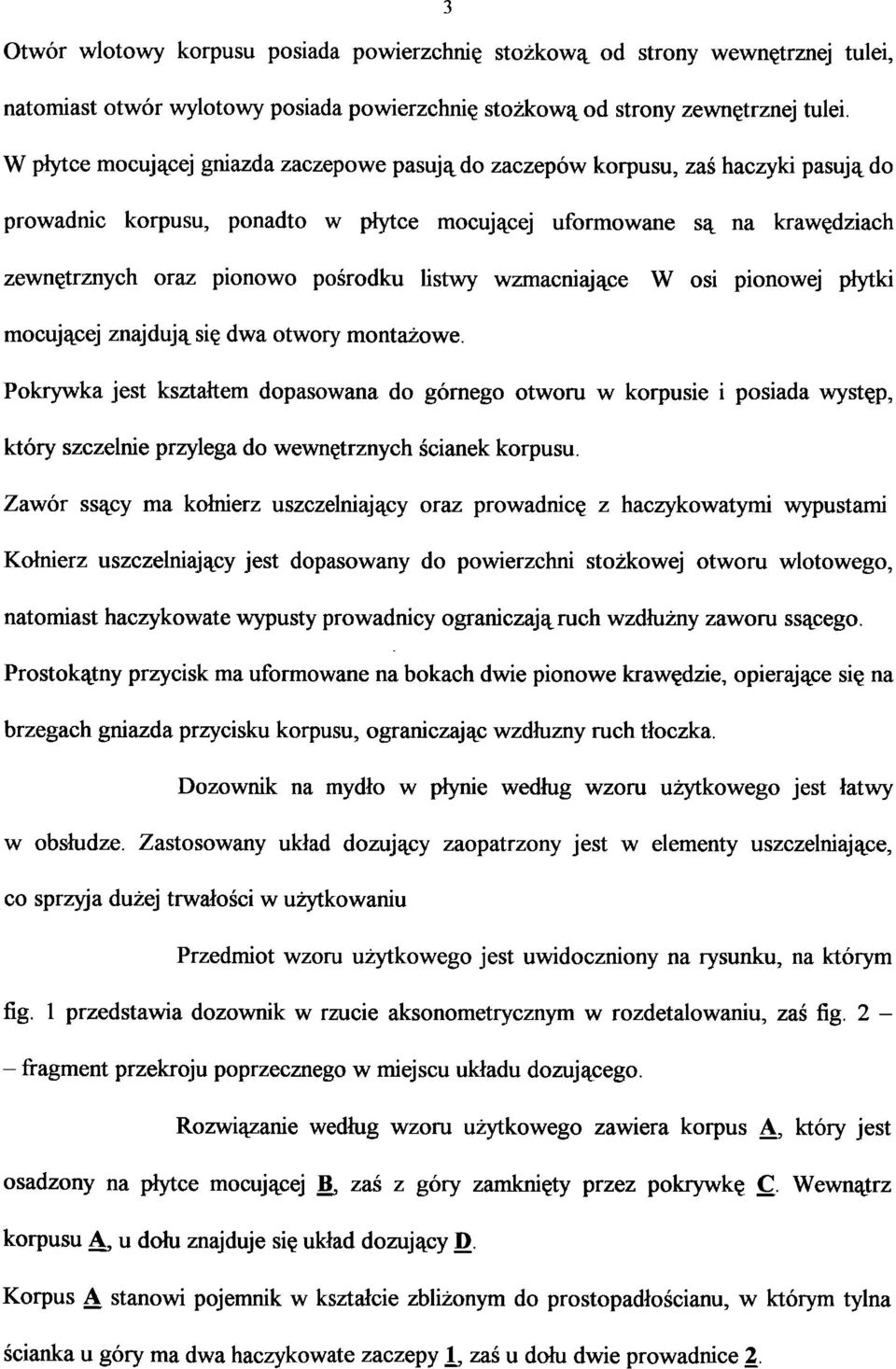

4 3 Otwór wlotowy korpusu posiada powierzchnię stożkową od strony wewnętrznej tulei, natomiast otwór wylotowy posiada powierzchnię stożkową od strony zewnętrznej tulei. W płytce mocującej gniazda zaczepowe pasują do zaczepów korpusu, zaś haczyki pasują do prowadnic korpusu, ponadto w płytce mocującej uformowane są na krawędziach zewnętrznych oraz pionowo pośrodku listwy wzmacniające W osi pionowej płytki mocującej znajdują się dwa otwory montażowe. Pokrywka jest kształtem dopasowana do górnego otworu w korpusie i posiada występ, który szczelnie przylega do wewnętrznych ścianek korpusu. Zawór ssący ma kołnierz uszczelniający oraz prowadnicę z haczykowatymi wypustami Kołnierz uszczelniający jest dopasowany do powierzchni stożkowej otworu wlotowego, natomiast haczykowate wypusty prowadnicy ograniczają ruch wzdłużny zaworu ssącego. Prostokątny przycisk ma uformowane na bokach dwie pionowe krawędzie, opierające się na brzegach gniazda przycisku korpusu, ograniczając wzdłużny ruch tłoczka. Dozownik na mydło w płynie według wzoru użytkowego jest łatwy w obsłudze. Zastosowany układ dozujący zaopatrzony jest w elementy uszczelniające, co sprzyja dużej trwałości w użytkowaniu Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym fig. 1 przedstawia dozownik w rzucie aksonometrycznym w rozdetalowaniu, zaś fig fragment przekroju poprzecznego w miejscu układu dozującego. Rozwiązanie według wzoru użytkowego zawiera korpus Ą, który jest osadzony na płytce mocującej B, zaś z góry zamknięty przez pokrywkę C. Wewnątrz korpusu Ą, u dołu znajduje się układ dozujący D. Korpus A stanowi pojemnik w kształcie zbliżonym do prostopadłościanu, w którym tylna ścianka u góry ma dwa haczykowate zaczepy t, zaś u dołu dwie prowadnice 2.

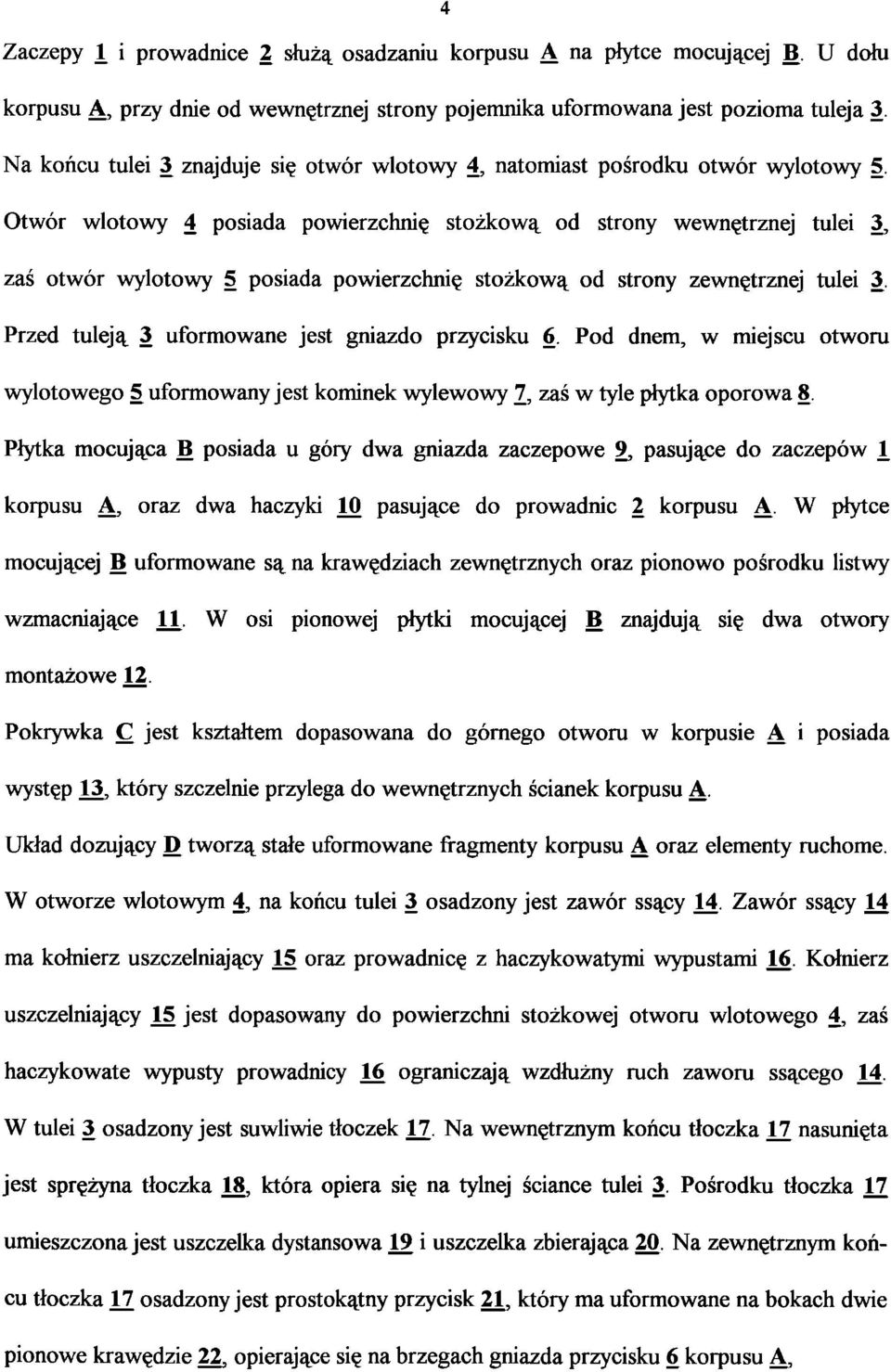

5 4 Zaczepy i i prowadnice 2 służą osadzaniu korpusu Ą na płytce mocującej B. U dołu korpusu A, przy dnie od wewnętrznej strony pojemnika uformowana jest pozioma tuleja 3. Na końcu tulei 3 znajduje się otwór wlotowy 4, natomiast pośrodku otwór wylotowy 5. Otwór wlotowy 4 posiada powierzchnię stożkową od strony wewnętrznej tulei 3, zaś otwór wylotowy 5 posiada powierzchnię stożkową od strony zewnętrznej tulei 3. Przed tuleją 3 uformowane jest gniazdo przycisku 6. Pod dnem, w miejscu otworu wylotowego 5 uformowany jest kominek wylewowy 7, zaś w tyle płytka oporowa 8. Płytka mocująca B posiada u góry dwa gniazda zaczepowe 9, pasujące do zaczepów 1 korpusu Ą, oraz dwa haczyki 10 pasujące do prowadnic 2 korpusu Ą. W płytce mocującej B uformowane są na krawędziach zewnętrznych oraz pionowo pośrodku listwy wzmacniające 11. W osi pionowej płytki mocującej B znajdują się dwa otwory montażowe 12. Pokrywka C jest kształtem dopasowana do górnego otworu w korpusie A i posiada występ 13, który szczelnie przylega do wewnętrznych ścianek korpusu A. Układ dozujący D tworzą stałe uformowane fragmenty korpusu Ą oraz elementy ruchome. W otworze wlotowym 4, na końcu tulei 3 osadzony jest zawór ssący 14. Zawór ssący 14 ma kołnierz uszczelniający 15 oraz prowadnicę z haczykowatymi wypustami 16. Kołnierz uszczelniający 15 jest dopasowany do powierzchni stożkowej otworu wlotowego 4, zaś haczykowate wypusty prowadnicy 16 ograniczają wzdłużny ruch zaworu ssącego 14. W tulei 3 osadzony jest suwliwie tłoczek 17. Na wewnętrznym końcu tłoczka 17 nasunięta jest sprężyna tłoczka 18, która opiera się na tylnej ściance tulei 3. Pośrodku tłoczka 17 umieszczona jest uszczelka dystansowa 19 i uszczelka zbierająca 20. Na zewnętrznym koń cu tłoczka 17 osadzony jest prostokątny przycisk 2V, który ma uformowane na bokach dwie pionowe krawędzie 22, opierające się na brzegach gniazda przycisku 6 korpusu A,

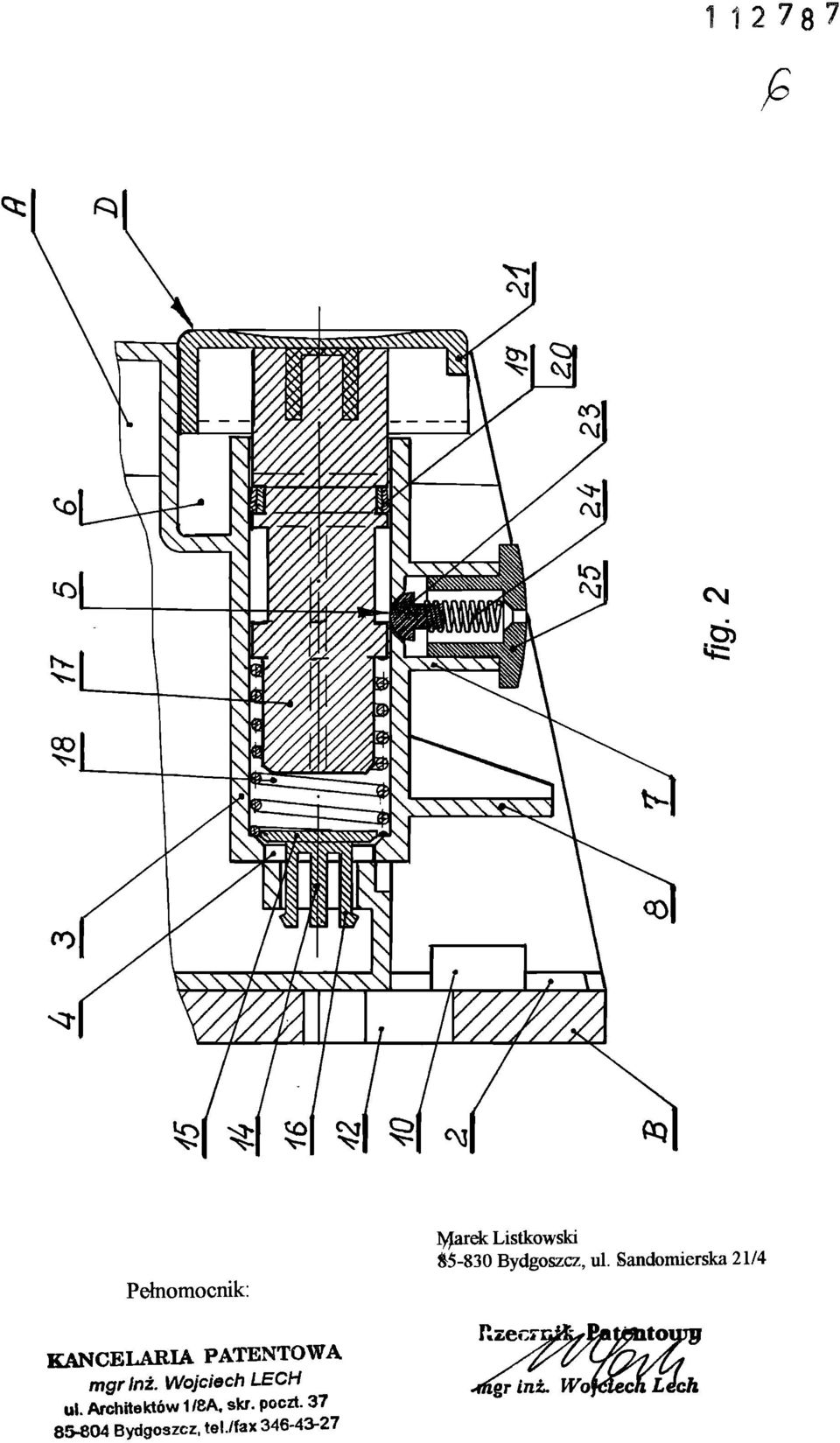

6 5 ograniczając wzdłużny ruch tłoczka 17 W kominku wylewowym 7 znajduje się grzybek uszczelniający 23, którego główka jest dopasowana i dociskana do powierzchni stożkowej otworu wylotowego 5 przez sprężynę grzybka 24, podtrzymywaną przez trwale osadzoną dyszę 25 Zwarta konstrukcja dozownika oraz zastosowanie elementów uszczelniających zapewniają bezawaryjną eksploatację w dłuższym czasie Pełnomocnik Marek Listkowski Bydgoszcz, ul Sandomierska 21/4 KANCELARIA PATENTOWA mgrlnż. Wojciech LECH ul. Architektów 1/8Af skr. poczt Bydgoszcz, tel./fax

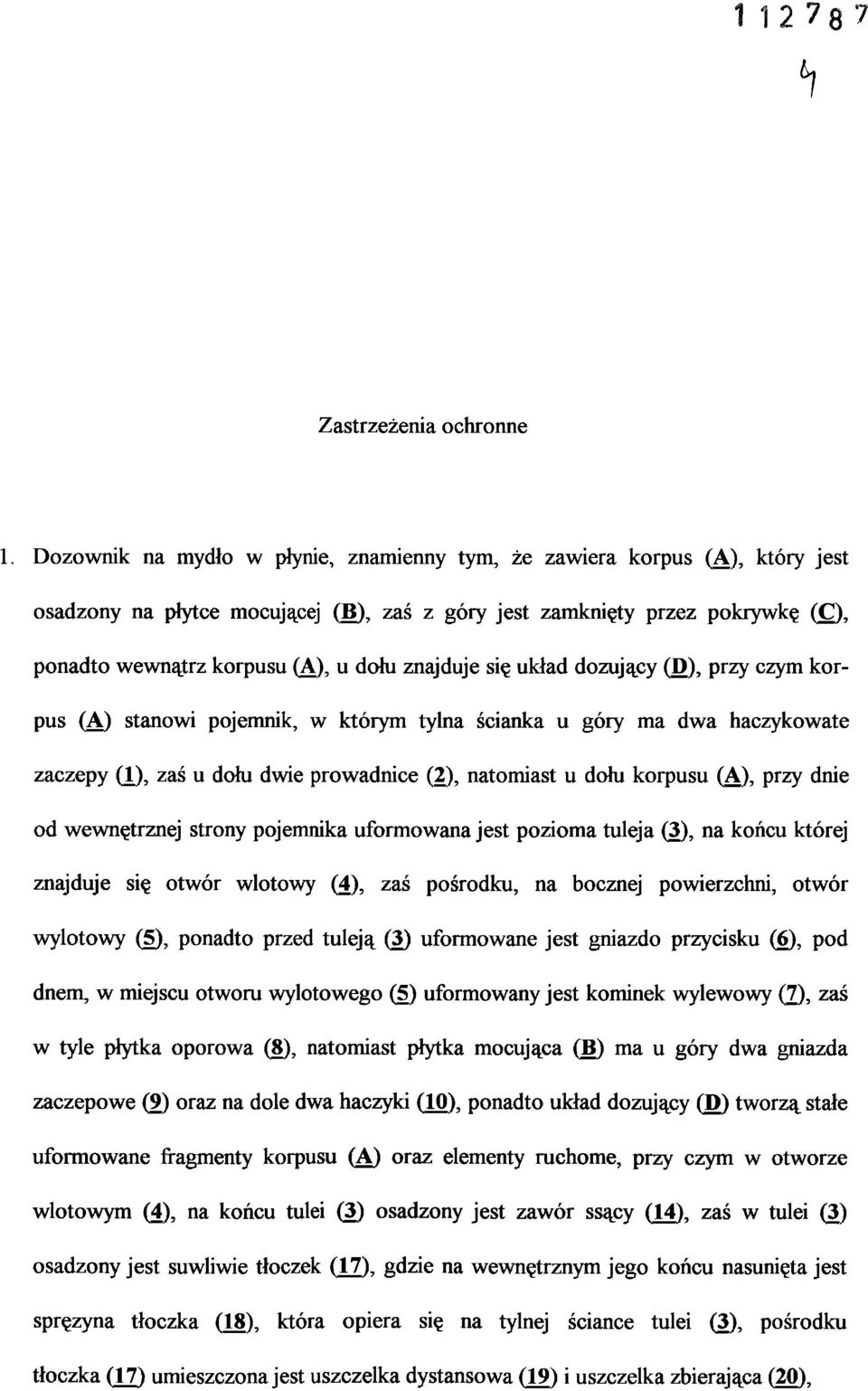

7 Zastrzeżenia ochronne 1. Dozownik na mydło w płynie, znamienny tym, że zawiera korpus (A), który jest osadzony na płytce mocującej (B), zaś z góry jest zamknięty przez pokrywkę (C), ponadto wewnątrz korpusu (A), u dołu znajduje się układ dozujący (D), przy czym kor pus (A) stanowi pojemnik, w którym tylna ścianka u góry ma dwa haczykowate zaczepy (i), zaś u dołu dwie prowadnice (2), natomiast u dołu korpusu (A), przy dnie od wewnętrznej strony pojemnika uformowana jest pozioma tuleja (3), na końcu której znajduje się otwór wlotowy (4), zaś pośrodku, na bocznej powierzchni, otwór wylotowy (5), ponadto przed tuleją (3) uformowane jest gniazdo przycisku (6), pod dnem, w miejscu otworu wylotowego (5) uformowany jest kominek wylewowy (7), zaś w tyle płytka oporowa (8), natomiast płytka mocująca (B) ma u góry dwa gniazda zaczepowe (9) oraz na dole dwa haczyki (10), ponadto układ dozujący (D) tworzą stałe uformowane fragmenty korpusu (A) oraz elementy ruchome, przy czym w otworze wlotowym (4), na końcu tulei (3) osadzony jest zawór ssący (14), zaś w tulei (3) osadzony jest suwliwie tłoczek (17), gdzie na wewnętrznym jego końcu nasunięta jest sprężyna tłoczka (18), która opiera się na tylnej ściance tulei (3), pośrodku tłoczka (17) umieszczona jest uszczelka dystansowa (19) i uszczelka zbierająca (20),

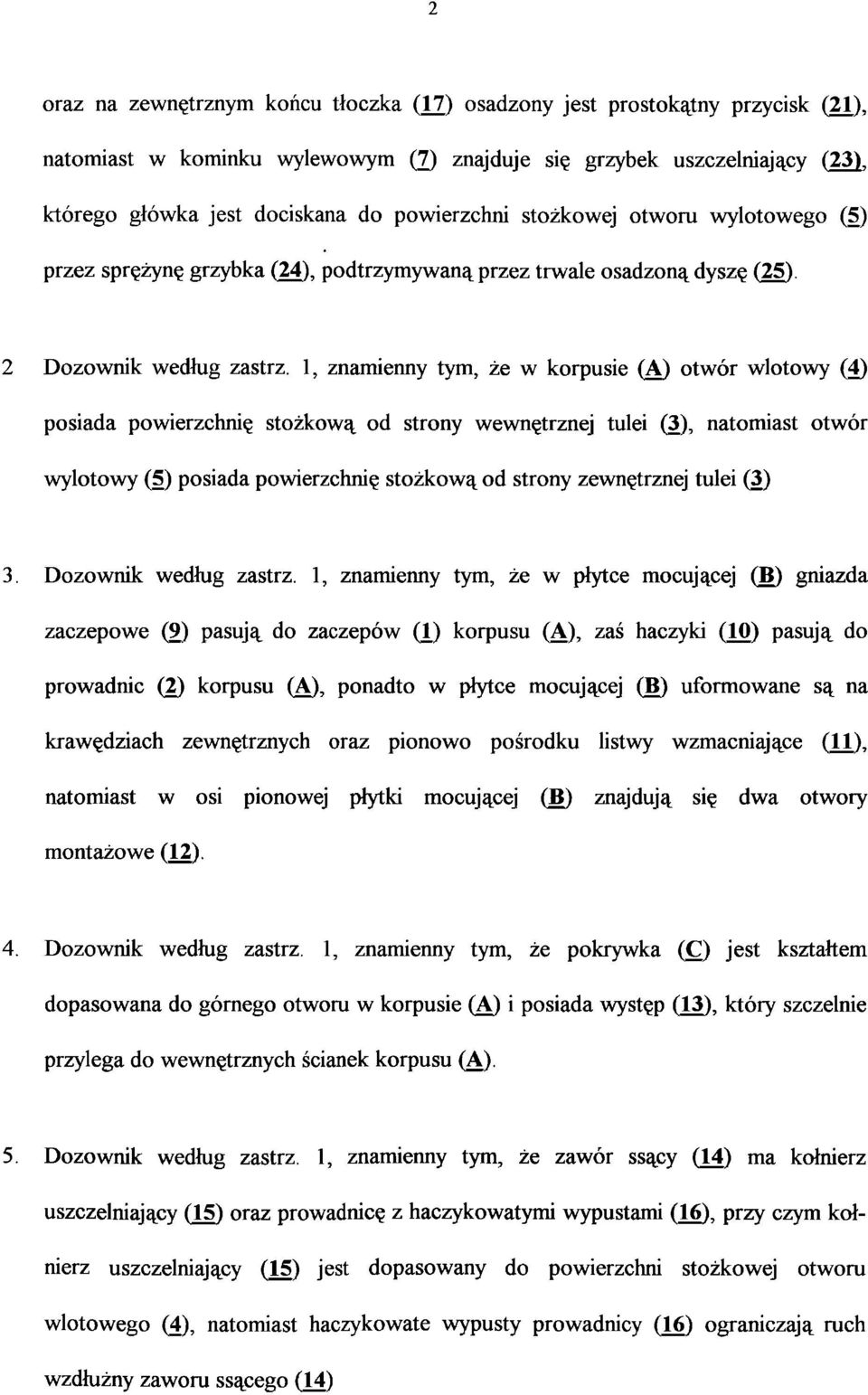

8 2 oraz na zewnętrznym końcu tłoczka (17) osadzony jest prostokątny przycisk (21), natomiast w kominku wylewowym (7) znajduje się grzybek uszczelniający (23), którego główka jest dociskana do powierzchni stożkowej otworu wylotowego (5) przez sprężynę grzybka (24), podtrzymywaną przez trwale osadzoną dyszę (25). 2 Dozownik według zastrz. 1, znamienny tym, że w korpusie (A) otwór wlotowy (4) posiada powierzchnię stożkową od strony wewnętrznej tulei (3), natomiast otwór wylotowy (5) posiada powierzchnię stożkową od strony zewnętrznej tulei (3) 3. Dozownik według zastrz. 1, znamienny tym, że w płytce mocującej (B) gniazda zaczepowe (9) pasują do zaczepów (t) korpusu (A), zaś haczyki (10) pasują do prowadnic (2) korpusu (A), ponadto w płytce mocującej (B) uformowane są na krawędziach zewnętrznych oraz pionowo pośrodku listwy wzmacniające (11), natomiast w osi pionowej płytki mocującej (B) znajdują się dwa otwory montażowe (12). 4. Dozownik według zastrz. 1, znamienny tym, że pokrywka (C) jest kształtem dopasowana do górnego otworu w korpusie (A) i posiada występ (13), który szczelnie przylega do wewnętrznych ścianek korpusu (A). 5. Dozownik według zastrz. 1, znamienny tym, że zawór ssący (14) ma kołnierz uszczelniający (15) oraz prowadnicę z haczykowatymi wypustami (16), przy czym koł nierz uszczelniający (15) jest dopasowany do powierzchni stożkowej otworu wlotowego (4), natomiast haczykowate wypusty prowadnicy (16) ograniczają ruch wzdłużny zaworu ssącego (14)

9 3 6. Dozownik według zastrz 1, znamienny tym, ze prostokątny przycisk (21) ma uformowane na bokach dwie pionowe krawędzie (22), opierające się na brzegach gniazda przycisku (6) korpusu (A), ograniczając wzdłużny ruch tłoczka (17) Pełnomocnik Marek Listkowski Bydgoszcz, ul. Sandomierska 21/4 KANCELARIA PATENTOWA mgr fnż. Wojciech LECH ul. Architektów 1 /8A, skr. poczt Bydgoszcz, tel./fax ilzer;?"; gr Łnz. Wojciech Lech

10 Pełnomocnik. Marek Listkowski Bydgoszcz, ul. Sandomierska 21/4 KANCELARIA PATENTOWA mgrinż. Wojciech LECH ul. Architektów 1 /8A, skr. poczt Bydgoszcz, tel./fax

11 L CM.O) Pełnomocnik: ly^arek Listkowski &5-830 Bydgoszcz, ul. Sandomierska 21/4 KANCELARIA PATENTOWA mgrtnz. Wojciech LECH ul. Architektów 1 /8A, skr. poczt Bydgoszcz, te!./fax
