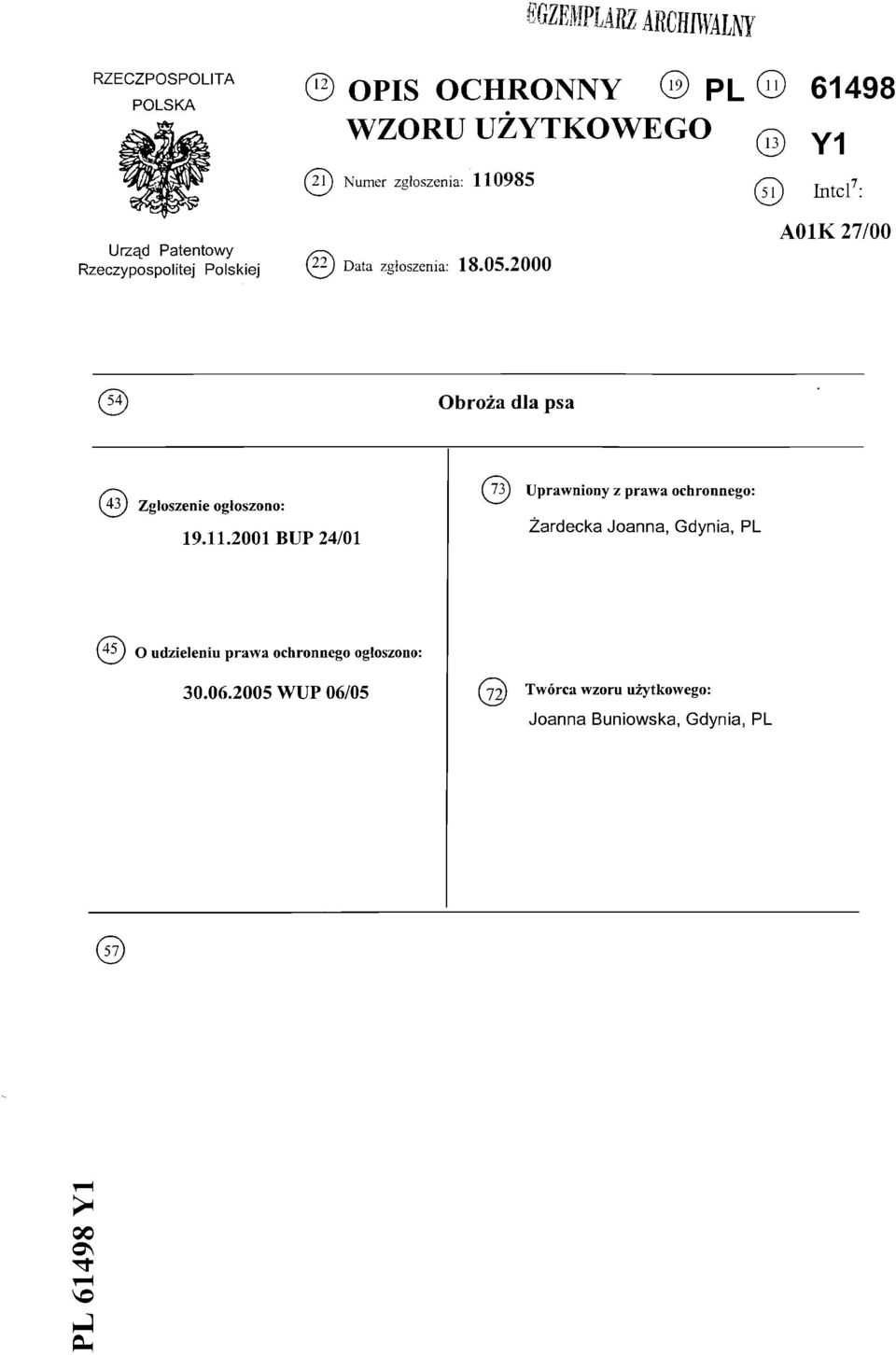

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej OPIS OCHRONNY PL WZORU UŻYTKOWEGO r2l) Numer zgłoszenia: Data zgłoszenia: ) Intel7: A01K 27/00 Obroża dla psa (43) Zgłoszenie ogłoszono: BUP 24/01 Uprawniony z prawa ochronnego: Żardecka Joanna, Gdynia, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 06/05 Twórcawzoru użytkowego: Joanna Buniowska, Gdynia, PL 00 -J

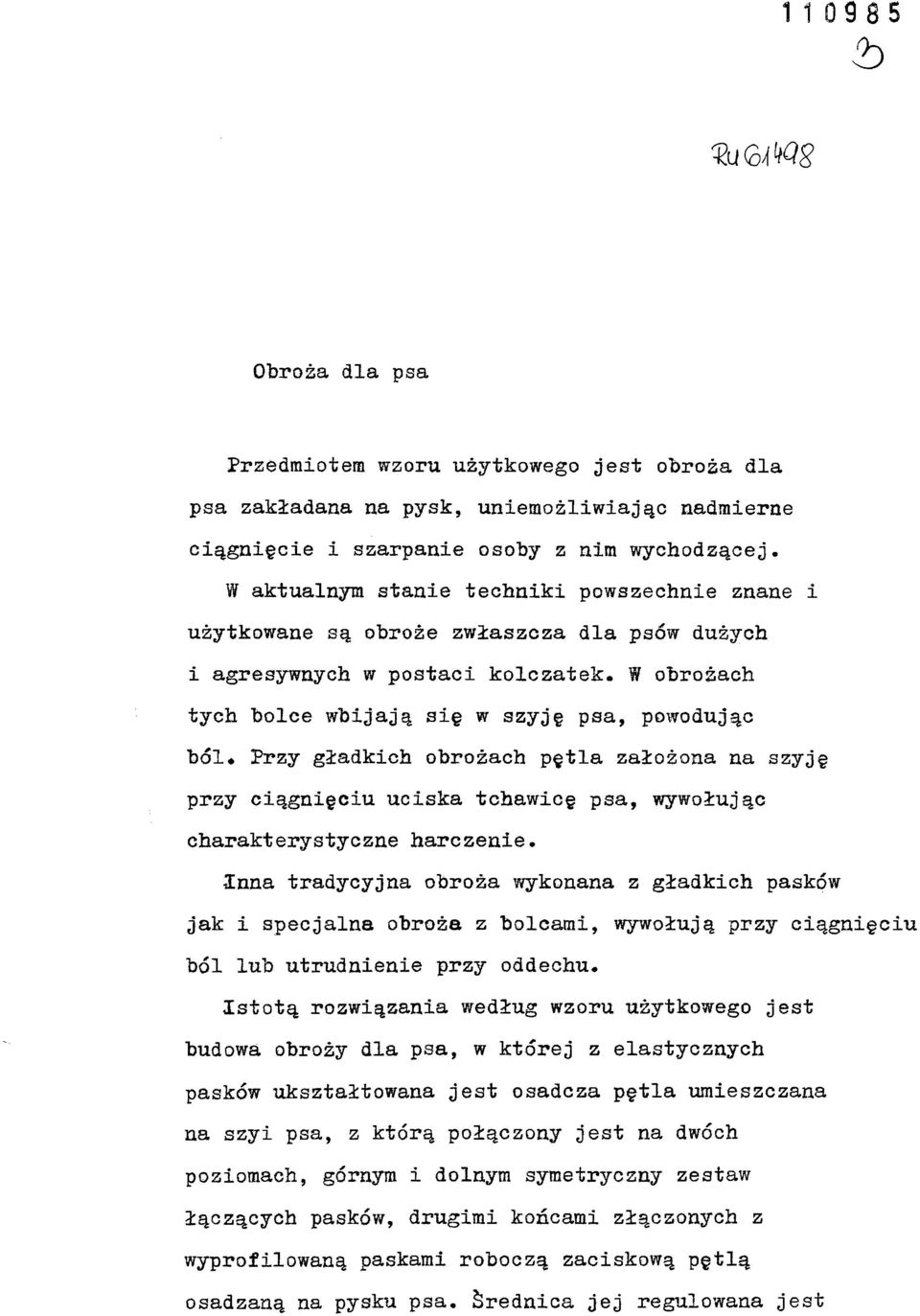

2 Obroża dla psa Przedmiotem wzoru użytkowego jest obroża dla psa zakładana na pysk, uniemożliwiając nadmierne ciągnięcie i szarpanie osoby z nim wychodzącej* W aktualnym stanie techniki powszechnie znane i użytkowane są obroże zwłaszcza dla psów dużych i agresywnych w postaci kolczatek* W obrożach tych bolce wbijają się w szyję psa, powodując ból* Przy gładkich obrożach pętla założona na szyję przy ciągnięciu uciska tchawicę psa, wywołując charakterystyczne harczenie* Inna tradycyjna obroża wykonana z gładkich pasków jak i specjalna obroża z bolcami, wywołują przy ciągnięciu ból lub utrudnienie przy oddechu* Istotą rozwiązania według wzoru użytkowego jest budowa obroży dla psa, w której z elastycznych pasków ukształtowana jest osadcza pętla umieszczana na szyi psa, z którą połączony jest na dwóch poziomach, górnym i dolnym symetryczny zestaw łączących pasków, drugimi końcami złączonych z wyprofilowaną paskami roboczą zaciskową pętlą osadzaną na pysku psa* Średnica jej regulowana jest

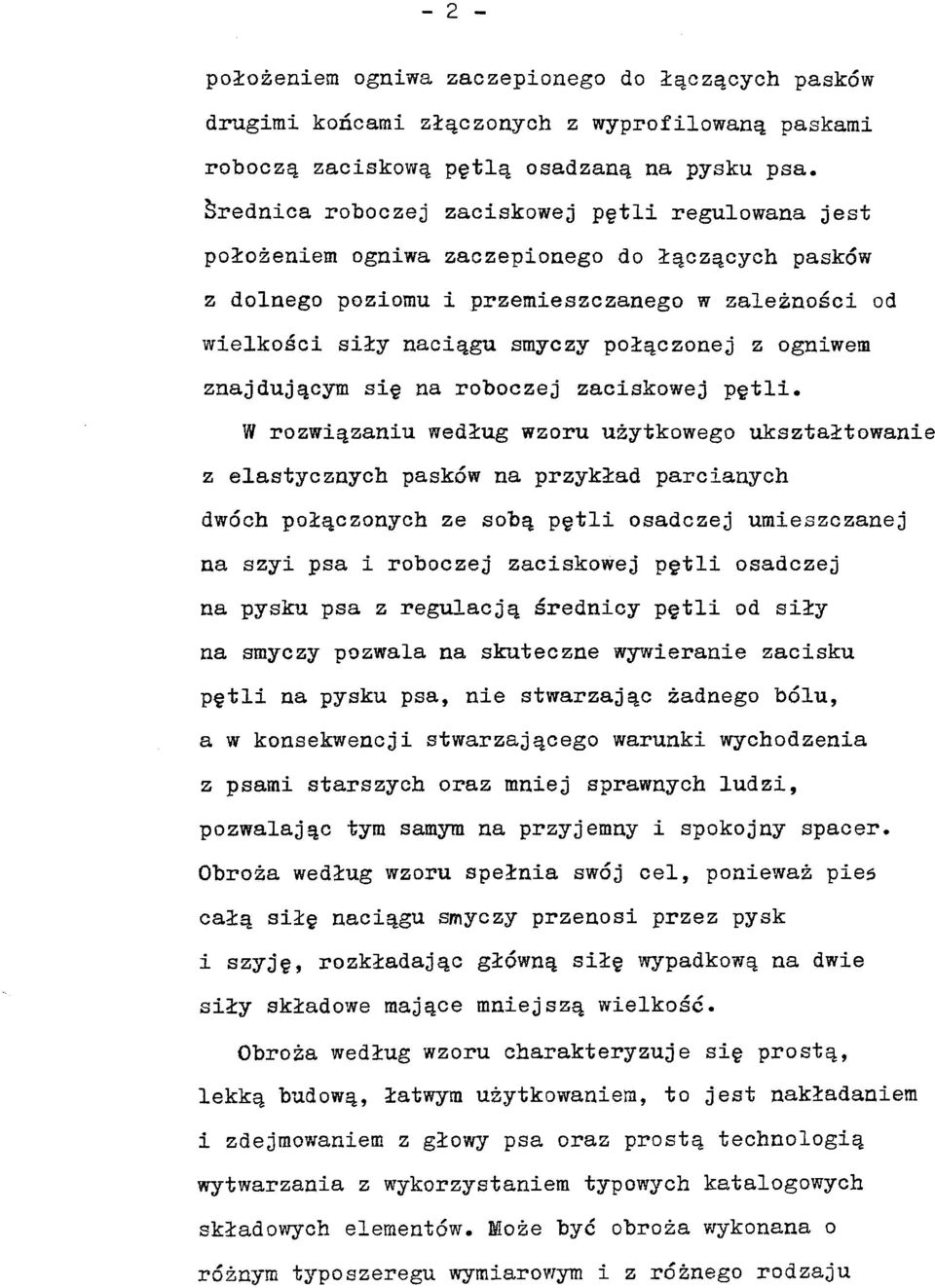

3 - 2 - położeniem ogniwa zaczepionego do łączących pasków drugimi końcami złączonych z wyprofilowaną paskami roboczą zaciskową pętlą osadzaną na pysku psa. Średnica roboczej zaciskowej pętli regulowana jest położeniem ogniwa zaczepionego do łączących pasków z dolnego poziomu i przemieszczanego w zależności od wielkości siły naciągu smyczy połączonej z ogniwem znajdującym się na roboczej zaciskowej pętli. W rozwiązaniu według wzoru użytkowego ukształtowanie z elastycznych pasków na przykład parcianych dwóch połączonych ze sobą pętli osadczej umieszczanej na szyi psa i roboczej zaciskowej pętli osadczej na pysku psa z regulacją średnicy pętli od siły na smyczy pozwala na skuteczne wywieranie zacisku pętli na pysku psa, nie stwarzając żadnego bólu, a w konsekwencji stwarzającego warunki wychodzenia z psami starszych oraz mniej sprawnych ludzi, pozwalając tym samym na przyjemny i spokojny spacer. Obroża według wzoru spełnia swój cel, ponieważ pies całą siłę naciągu smyczy przenosi przez pysk i szyję, rozkładając główną siłę wypadkową na dwie siły składowe mające mniejszą wielkość* Obroża według wzoru charakteryzuje się prostą, lekką budową, łatwym użytkowaniem, to jest nakładaniem i zdejmowaniem z głowy psa oraz prostą technologią wytwarzania z wykorzystaniem typowych katalogowych składowych elementów. Może być obroża wykonana o różnym typoszeregu wymiarowym i z różnego rodzaju

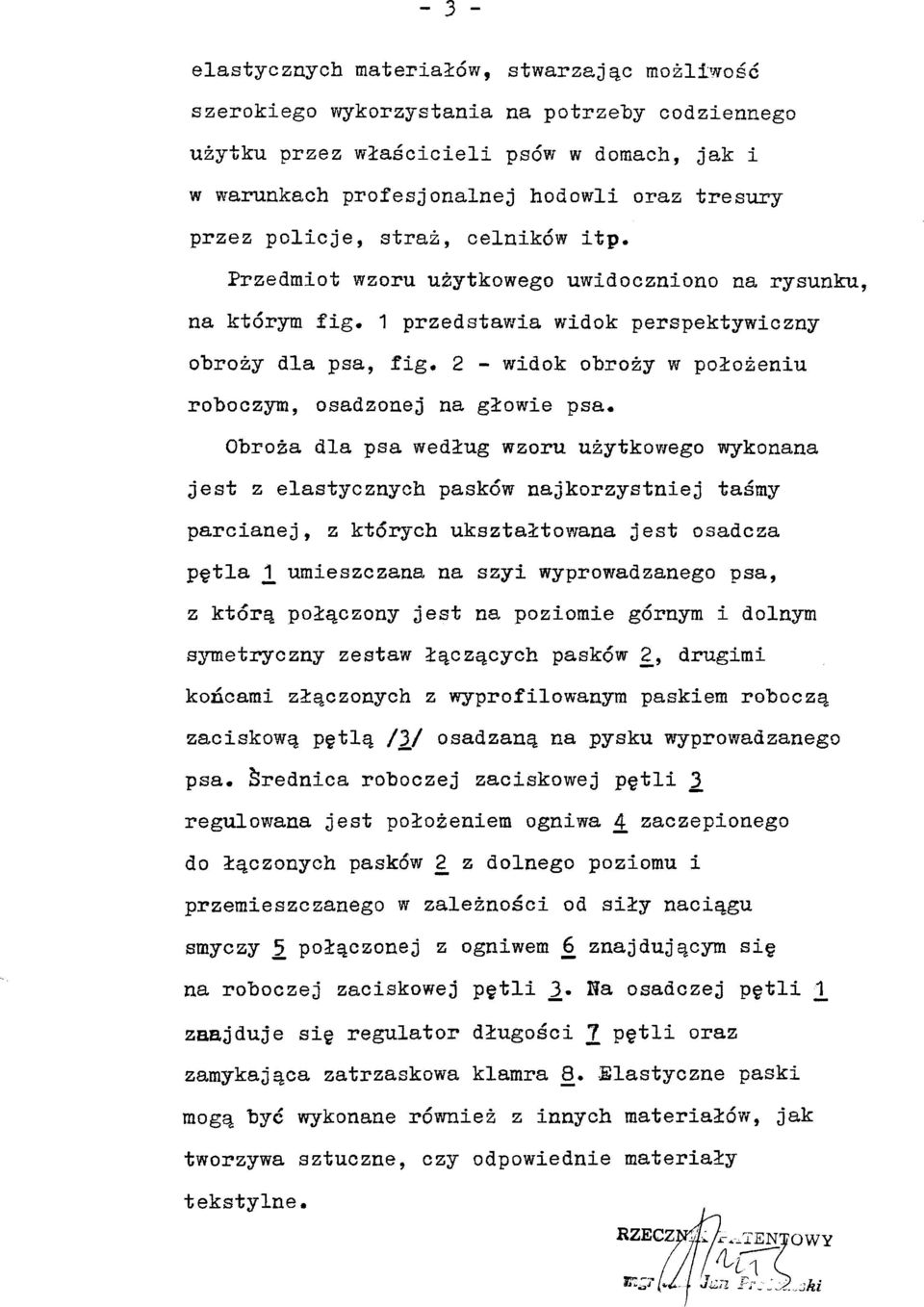

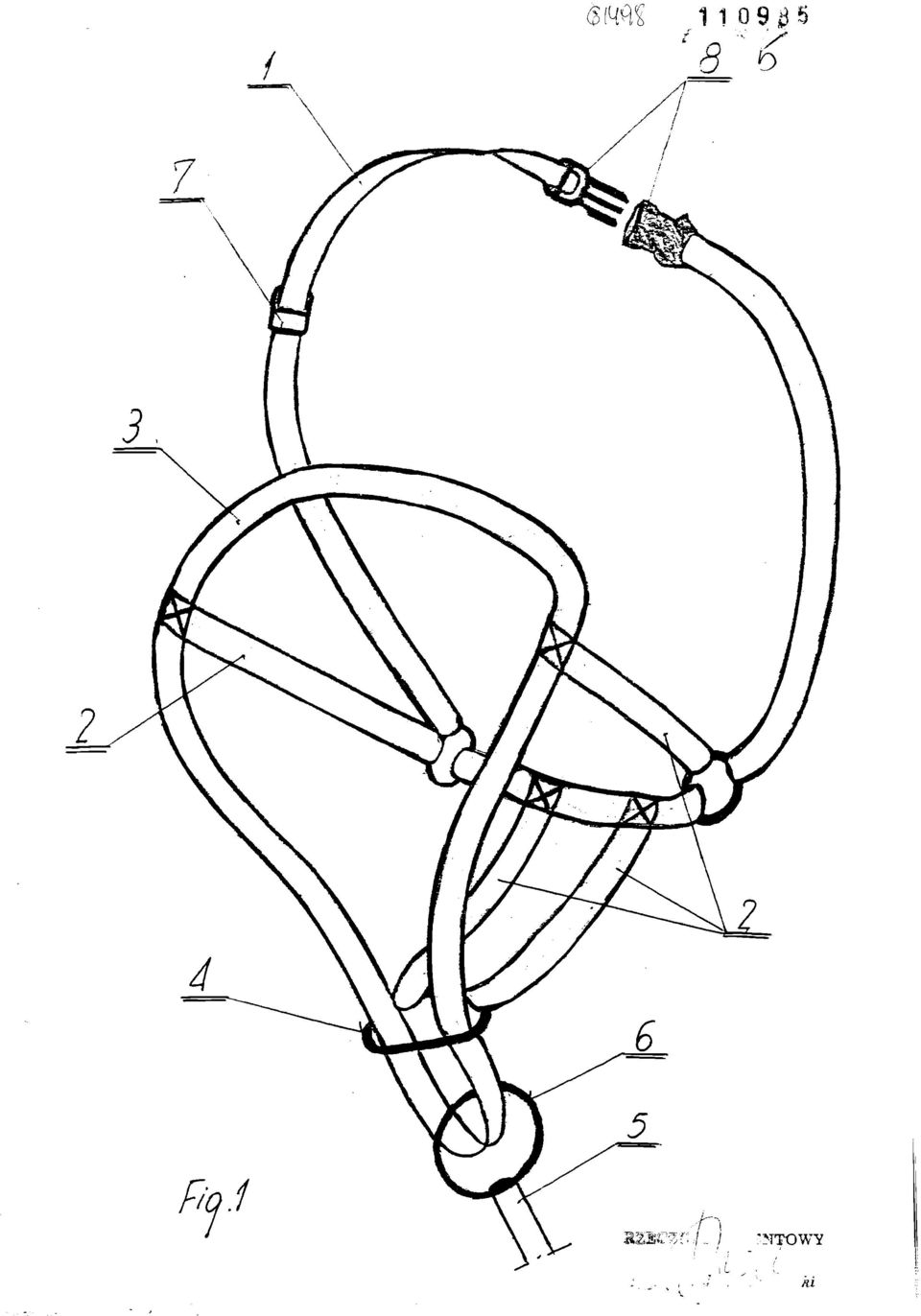

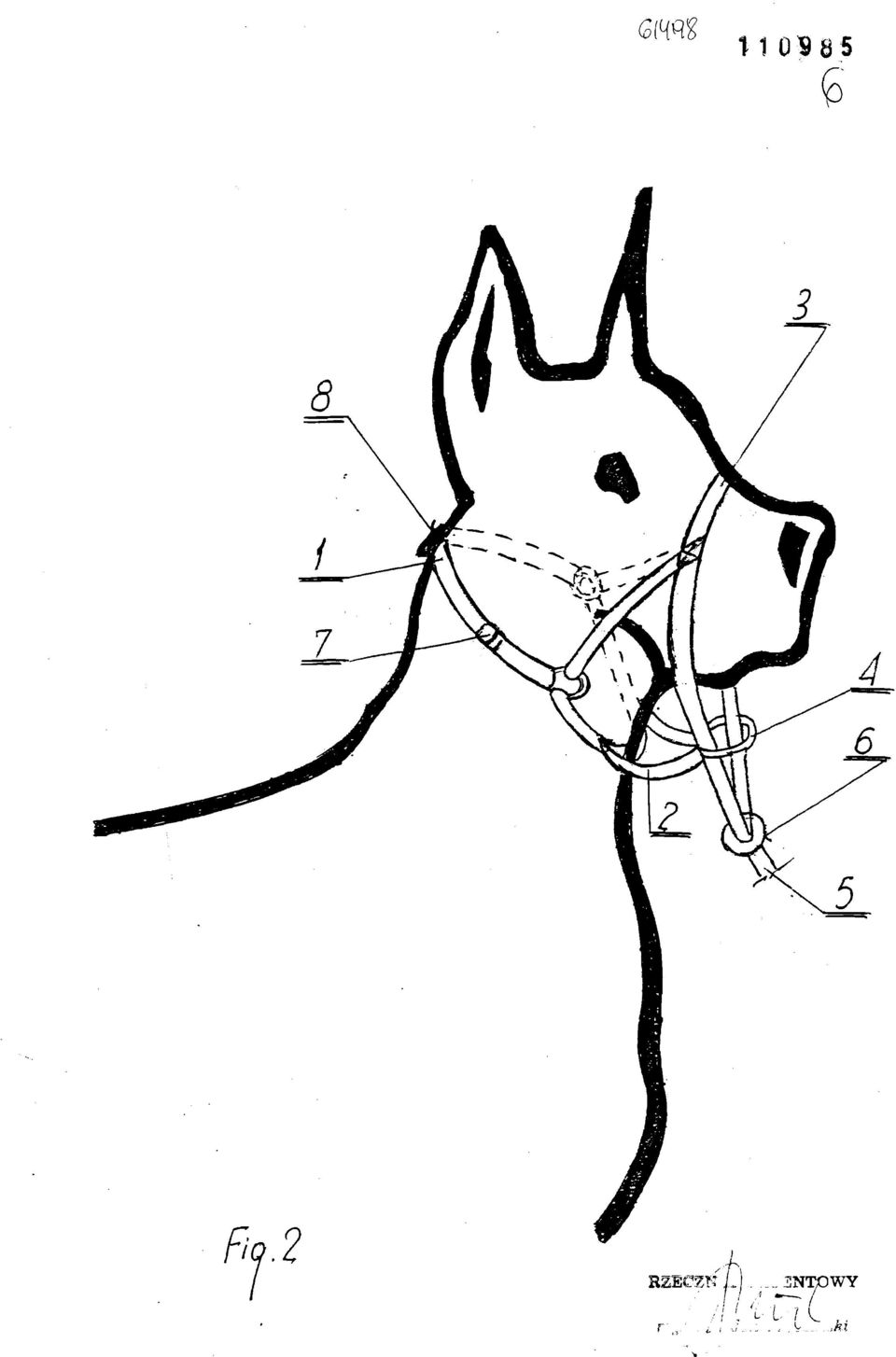

4 - 3 - elastycznych materiałów, stwarzając możliwość szerokiego wykorzystania na potrzeby codziennego użytku przez właścicieli psów w domach, jak i w warunkach profesjonalnej hodowli oraz tresury przez policje, straż, celników itp. Przedmiot wzoru użytkowego uwidoczniono na rysunku, na którym fig. 1 przedstawia widok perspektywiczny obroży dla psa, fig. 2 - widok obroży w położeniu roboczym, osadzonej na głowie psa. Obroża dla psa według wzoru użytkowego wykonana jest z elastycznych pasków najkorzystniej taśmy parcianej, z których ukształtowana jest osadcza pętla ^ umieszczana na szyi wyprowadzanego psa, z którą połączony jest na, poziomie górnym i dolnym symetryczny zestaw łączących pasków 2_, drugimi końcami złączonych z wyprofilowanym paskiem roboczą zaciskową pętlą /3/ osadzaną na pysku wyprowadzanego psa. Średnica roboczej zaciskowej pętli 3. regulowana jest położeniem ogniwa 4, zaczepionego do łączonych pasków 2_ z dolnego poziomu i przemieszczanego w zależności od siły naciągu smyczy 5, połączonej z ogniwem j6 znajdującym się na roboczej zaciskowej pętli ^3. Na osadczej pętli 1^ zaajduje się regulator długości J pętli oraz zamykająca zatrzaskowa klamra 8. Elastyczne paski mogą byc wykonane również z innych materiałów, jak tworzywa sztuczne, czy odpowiednie materiały tekstylne. RZECZ

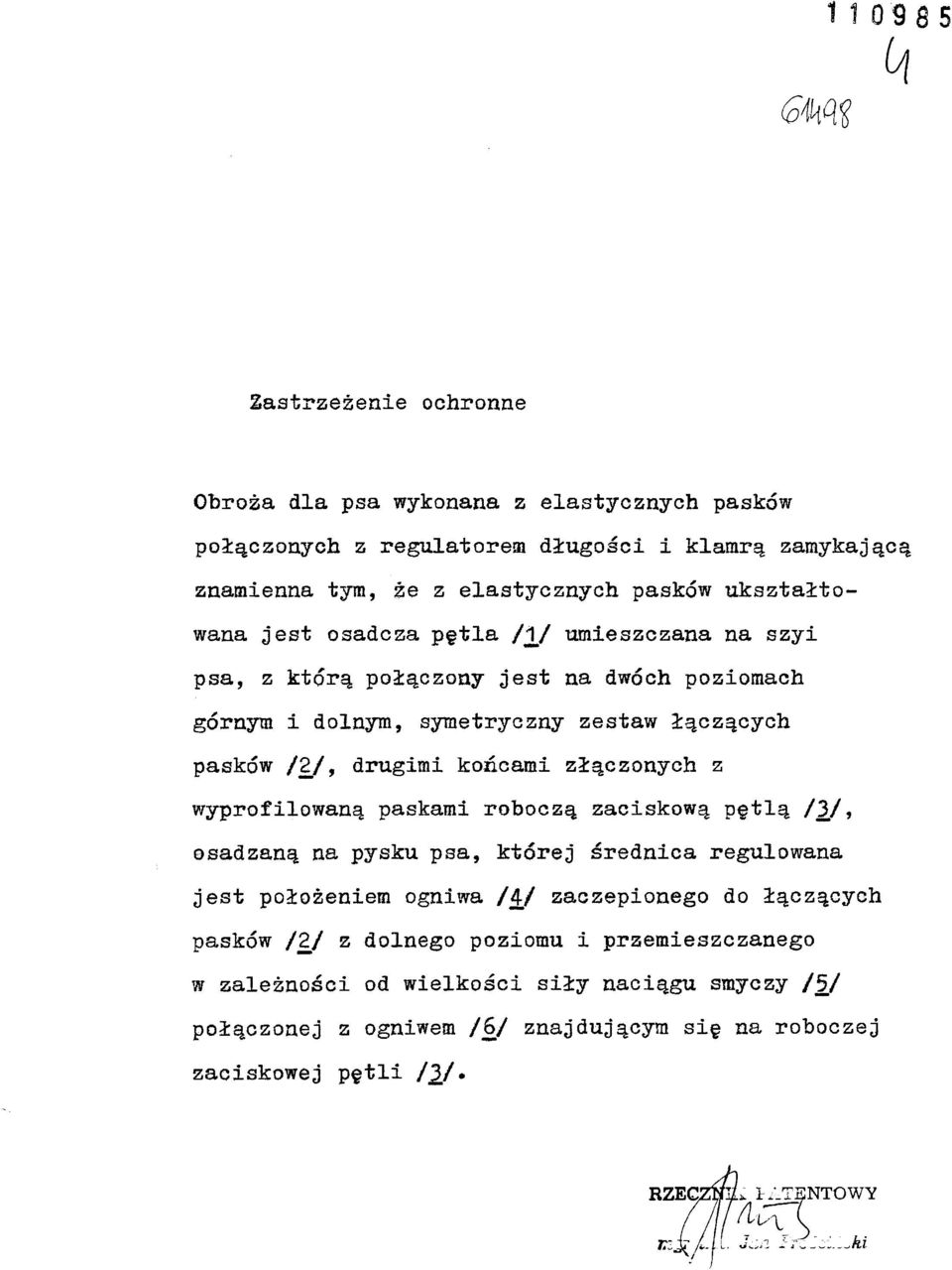

5 (A Zastrzeżenie ochronne Obroża dla psa wykonana z elastycznych pasków połączonych z regulatorem długości i klamrą zamykającą znamienna tym, że z elastycznych pasków ukształto wana jest osadcza pętla /I/ umieszczana na szyi psa, z którą połączony jest na dwóch poziomach górnym i dolnym, symetryczny zestaw łączących pasków /2/, drugimi końcami złączonych z wyprofilowaną paskami roboczą zaciskową pętlą /3/* osadzaną na pysku psa, której średnica regulowana jest położeniem ogniwa /4/ zaczepionego do łączących pasków /2/ z dolnego poziomu i przemieszczanego w zależności od wielkości siły naciągu smyczy /5/ połączonej z ogniwem /6/ znajdującym się na roboczej zaciskowej pętli /L/ ĘNTOWY

6 / \ ${^M ^ S ' 8 " ź 3, azjb^r;.'/. / i 'NTOWY Rl

7 Gm\ t1 QS8S 6 /V0.2 RZECZS J.j..._ 3NT)OWY
