1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (11) (21) Numer zgłoszenia: (22) Data zgłoszenia: (13) B1 (51) IntCl7 A47B 85/00 A47C 17/52 A47D 9/00 (54) Mebel wielofunkcyjny (43) Zgłoszenie ogłoszono: BUP 23/00 (73) Uprawniony z patentu: Karski Stanisław, Jasienica Dolna, PL (45) O udzieleniu patentu ogłoszono: WUP 06/04 (72) Twórcy wynalazku: Stanisław Karski, Jasienica Dolna, PL PL B1 (57) 1. Mebel wielofunkcyjny spełniający rolę stołu i łóżka i/lub kołyski, posiadający blat stołu obrotowo umocowany w ramie podstawy, znamienny tym, że blat stołu (1) od spodu posiada na stałe umocowaną część tapicerską łóżka (2) a ramy czołowe (3) blatu (1) w kształcie prostokąta połączone są z ramą (6) podstawy poprzez sworzeń (4) i dwa sworznie pozycjonujące (7) ze śrubami (5). fig. 1

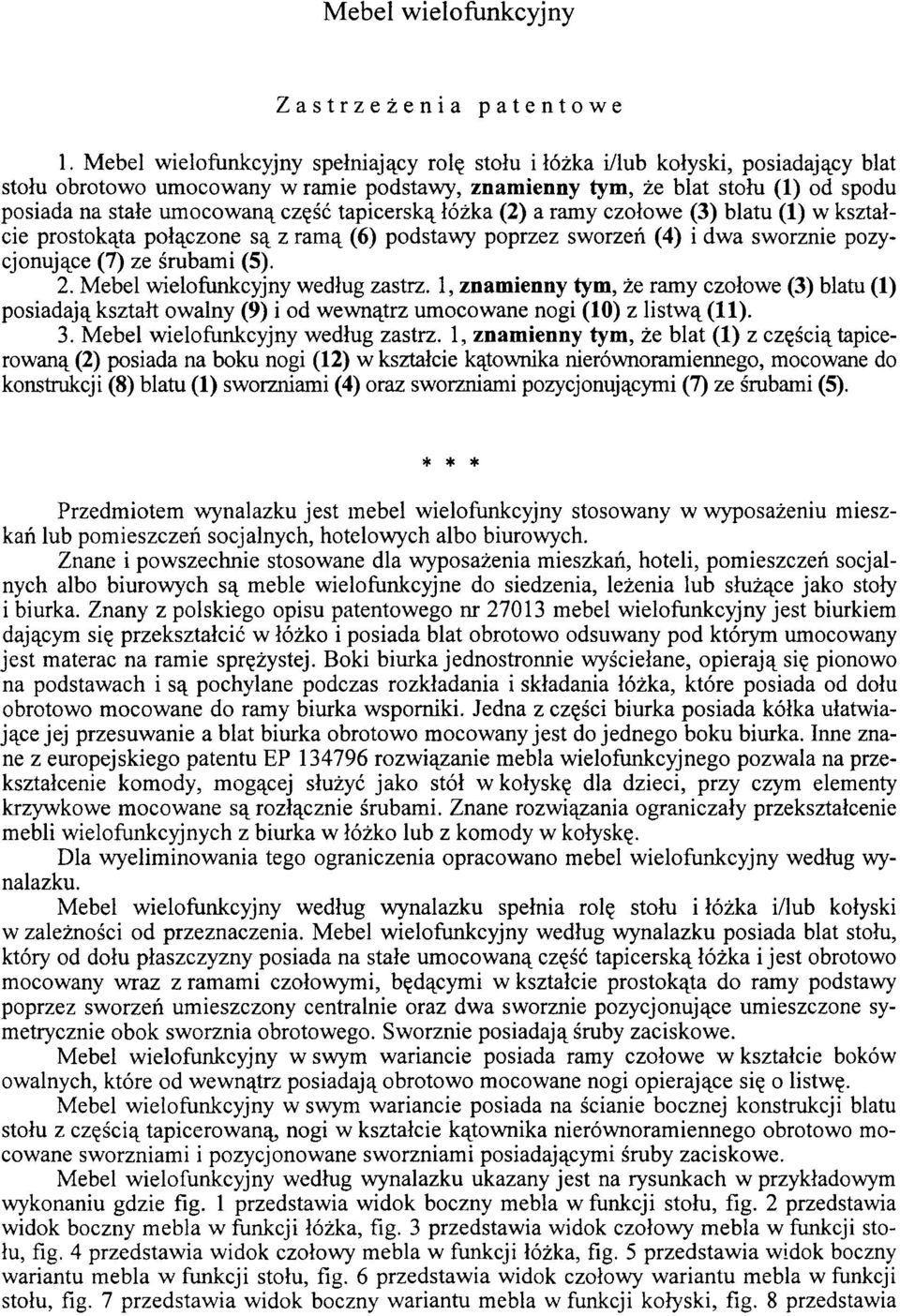

2 Mebel wielofunkcyjny Zastrzeżenia patentowe 1. Mebel wielofunkcyjny spełniający rolę stołu i łóżka i/lub kołyski, posiadający blat stołu obrotowo umocowany w ramie podstawy, znamienny tym, że blat stołu (1) od spodu posiada na stałe umocowaną część tapicerską łóżka (2) a ramy czołowe (3) blatu (1) w kształcie prostokąta połączone są z ramą (6) podstawy poprzez sworzeń (4) i dwa sworznie pozycjonujące (7) ze śrubami (5). 2. Mebel wielofunkcyjny według zastrz. 1, znamienny tym, że ramy czołowe (3) blatu (1) posiadają kształt owalny (9) i od wewnątrz umocowane nogi (10) z listw ą (11). 3. Mebel wielofunkcyjny według zastrz. 1, znamienny tym, że blat (1) z częścią tapicerowaną (2) posiada na boku nogi (12) w kształcie kątownika nierównoramiennego, mocowane do konstrukcji (8) blatu (1) sworzniami (4) oraz sworzniami pozycjonującymi (7) ze śrubami (5). * * * Przedmiotem wynalazku jest mebel wielofunkcyjny stosowany w wyposażeniu mieszkań lub pomieszczeń socjalnych, hotelowych albo biurowych. Znane i powszechnie stosowane dla wyposażenia mieszkań, hoteli, pomieszczeń socjalnych albo biurowych są meble wielofunkcyjne do siedzenia, leżenia lub służące jako stoły i biurka. Znany z polskiego opisu patentowego nr mebel wielofunkcyjny jest biurkiem dającym się przekształcić w łóżko i posiada blat obrotowo odsuwany pod którym umocowany jest materac na ramie sprężystej. Boki biurka jednostronnie wyściełane, opierają się pionowo na podstawach i są pochylane podczas rozkładania i składania łóżka, które posiada od dołu obrotowo mocowane do ramy biurka wsporniki. Jedna z części biurka posiada kółka ułatwiające jej przesuwanie a blat biurka obrotowo mocowany jest do jednego boku biurka. Inne znane z europejskiego patentu EP rozwiązanie mebla wielofunkcyjnego pozwala na przekształcenie komody, mogącej służyć jako stół w kołyskę dla dzieci, przy czym elementy krzywkowe mocowane są rozłącznie śrubami. Znane rozwiązania ograniczały przekształcenie mebli wielofunkcyjnych z biurka w łóżko lub z komody w kołyskę. Dla wyeliminowania tego ograniczenia opracowano mebel wielofunkcyjny według wynalazku. Mebel wielofunkcyjny według wynalazku spełnia rolę stołu i łóżka i/lub kołyski w zależności od przeznaczenia. Mebel wielofunkcyjny według wynalazku posiada blat stołu, który od dołu płaszczyzny posiada na stałe umocowaną część tapicerską łóżka i jest obrotowo mocowany wraz z ramami czołowymi, będącymi w kształcie prostokąta do ramy podstawy poprzez sworzeń umieszczony centralnie oraz dwa sworznie pozycjonujące umieszczone symetrycznie obok sworznia obrotowego. Sworznie posiadają śruby zaciskowe. Mebel wielofunkcyjny w swym wariancie posiada ramy czołowe w kształcie boków owalnych, które od wewnątrz posiadają obrotowo mocowane nogi opierające się o listwę. Mebel wielofunkcyjny w swym wariancie posiada na ścianie bocznej konstrukcji blatu stołu z częścią tapicerowaną, nogi w kształcie kątownika nierównoramiennego obrotowo mocowane sworzniami i pozycjonowane sworzniami posiadającymi śruby zaciskowe. Mebel wielofunkcyjny według wynalazku ukazany jest na rysunkach w przykładowym wykonaniu gdzie fig. 1 przedstawia widok boczny mebla w funkcji stołu, fig. 2 przedstawia widok boczny mebla w funkcji łóżka, fig. 3 przedstawia widok czołowy mebla w funkcji stołu, fig. 4 przedstawia widok czołowy mebla w funkcji łóżka, fig. 5 przedstawia widok boczny wariantu mebla w funkcji stołu, fig. 6 przedstawia widok czołowy wariantu mebla w funkcji stołu, fig. 7 przedstawia widok boczny wariantu mebla w funkcji kołyski, fig. 8 przedstawia

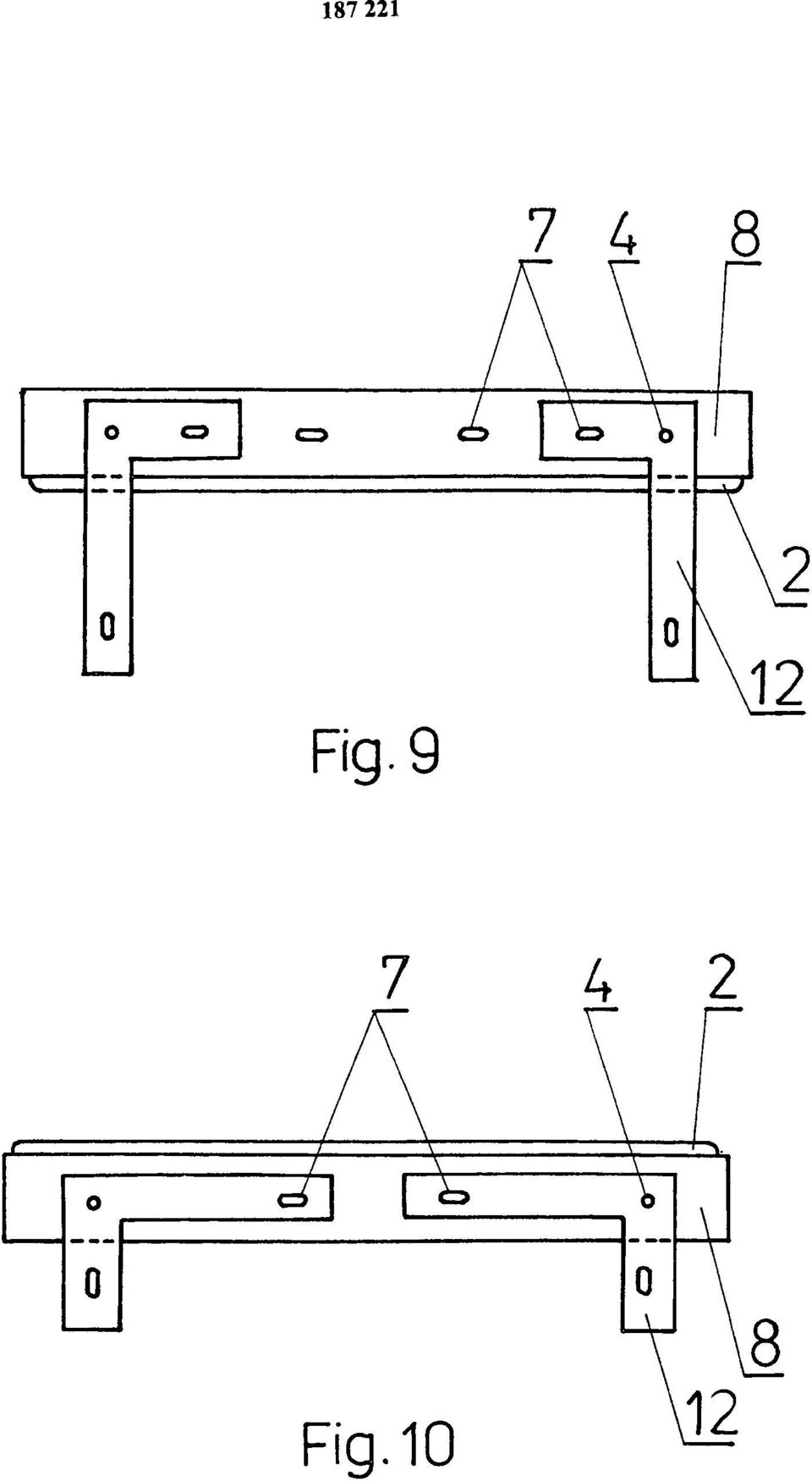

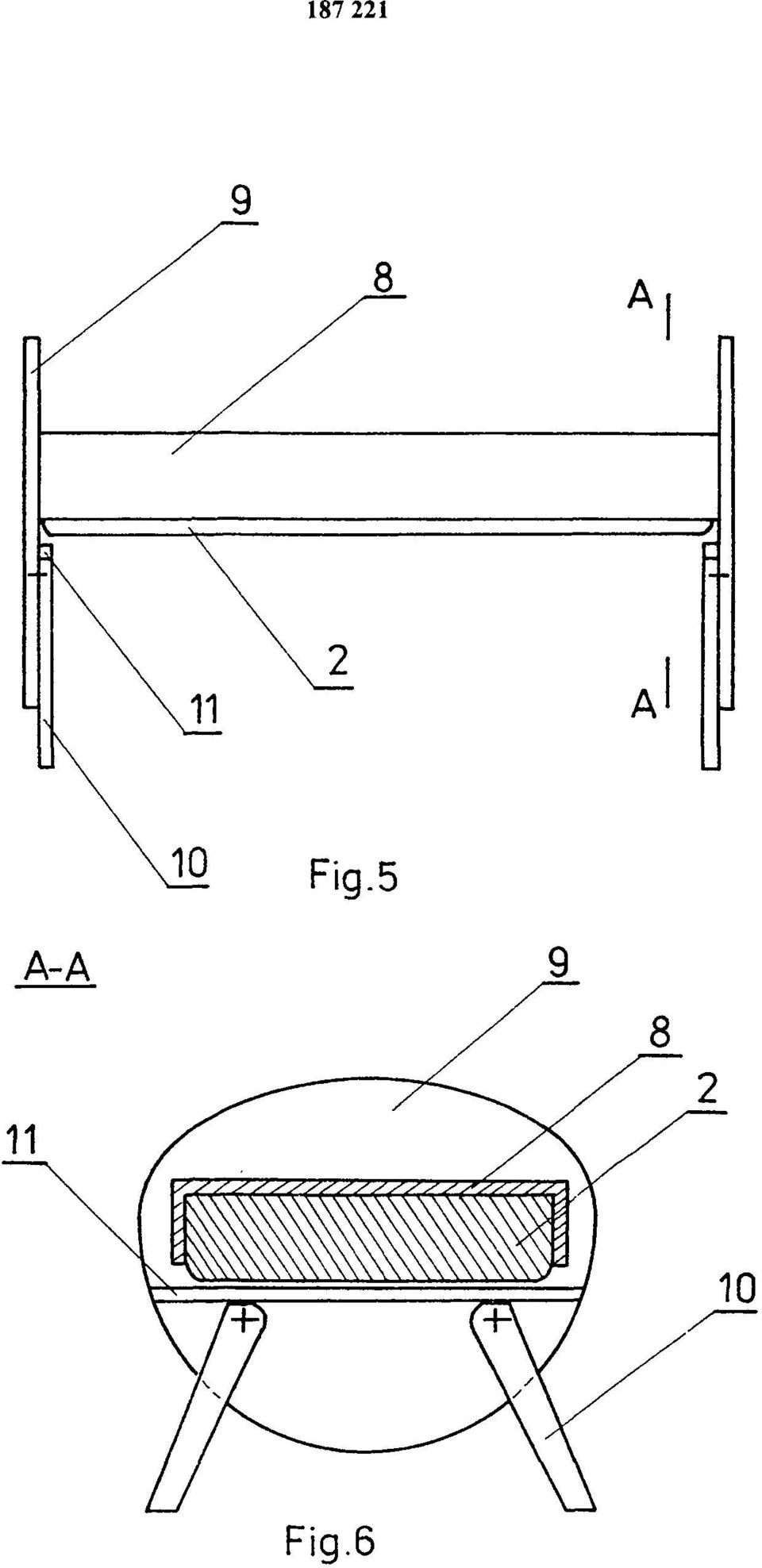

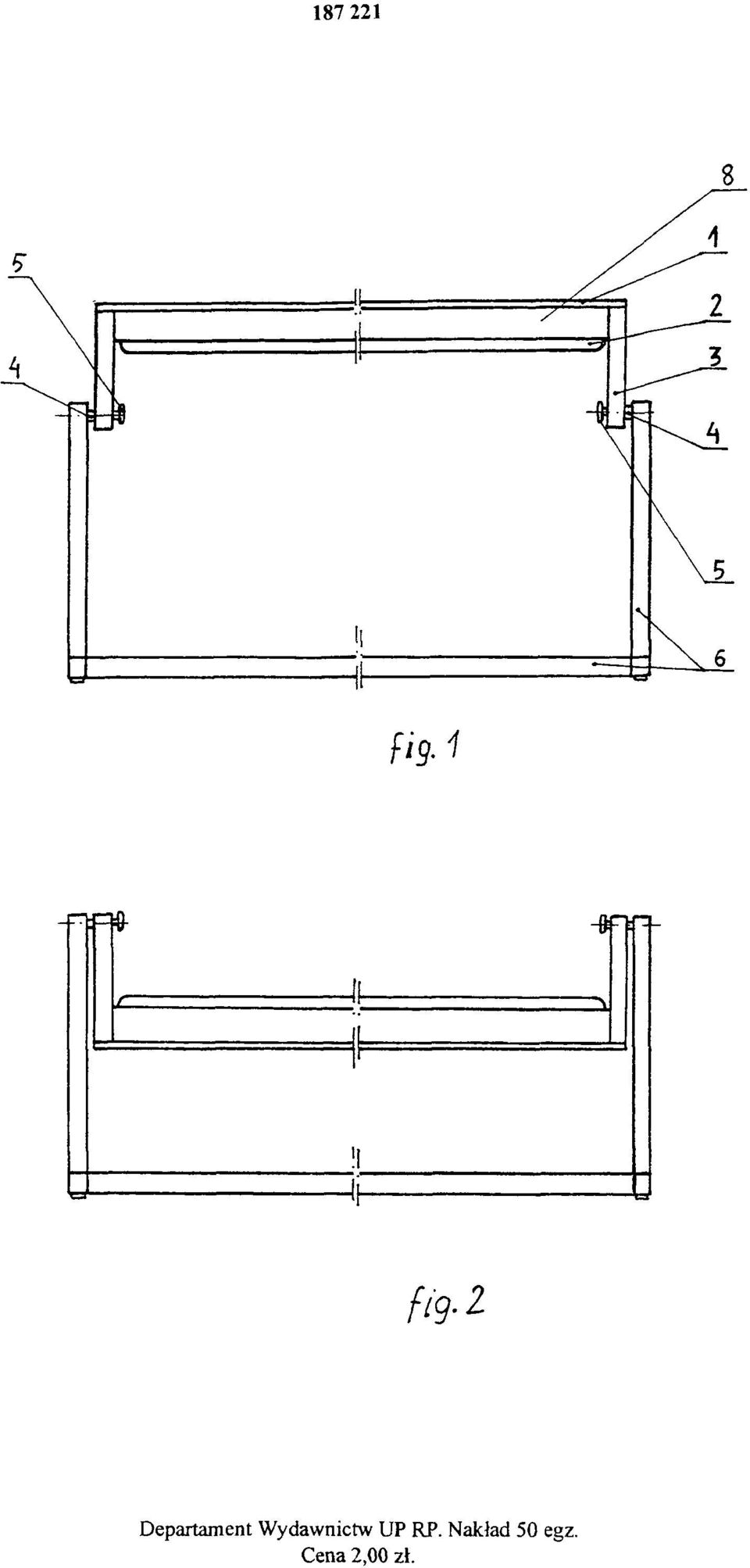

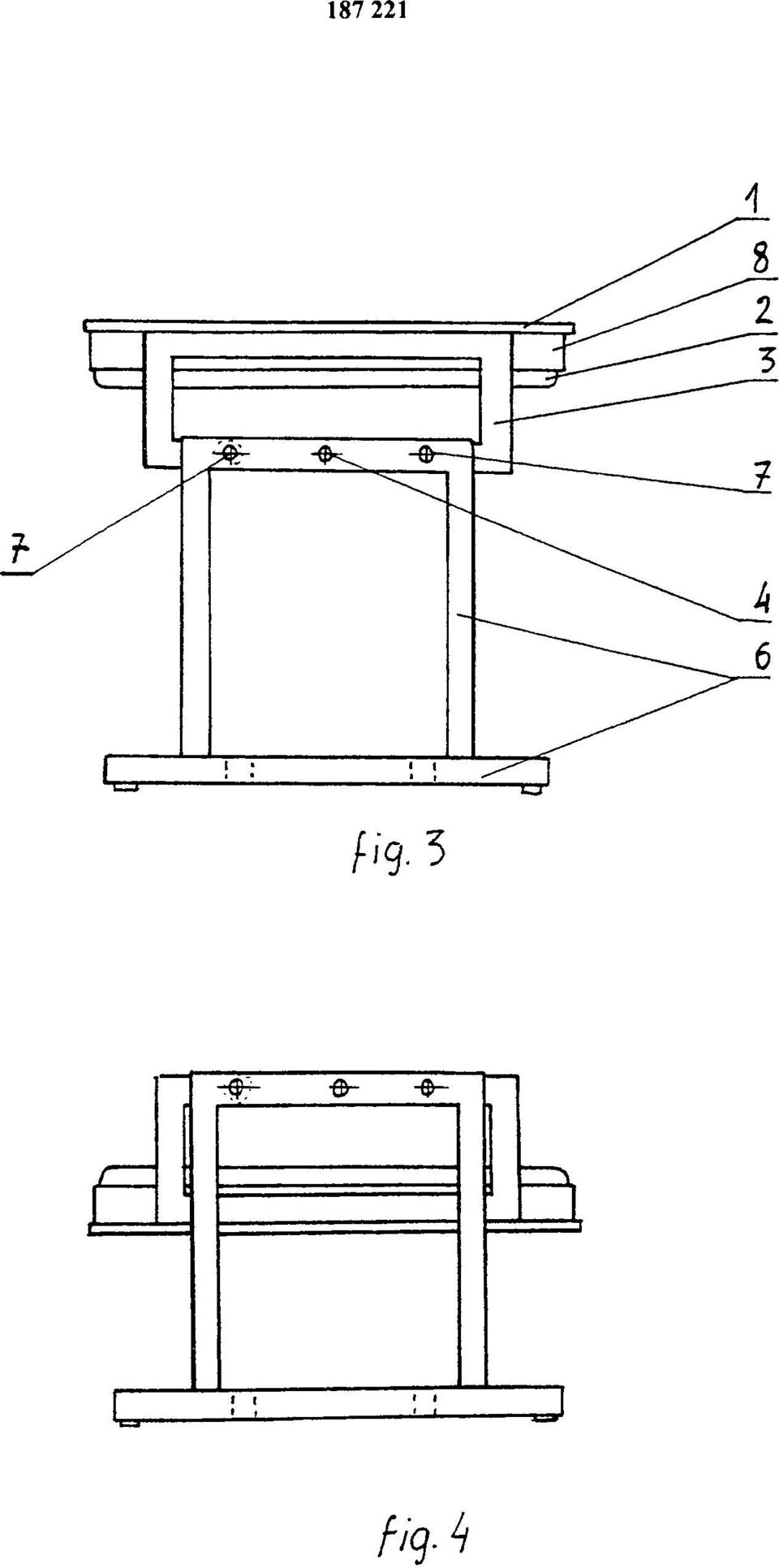

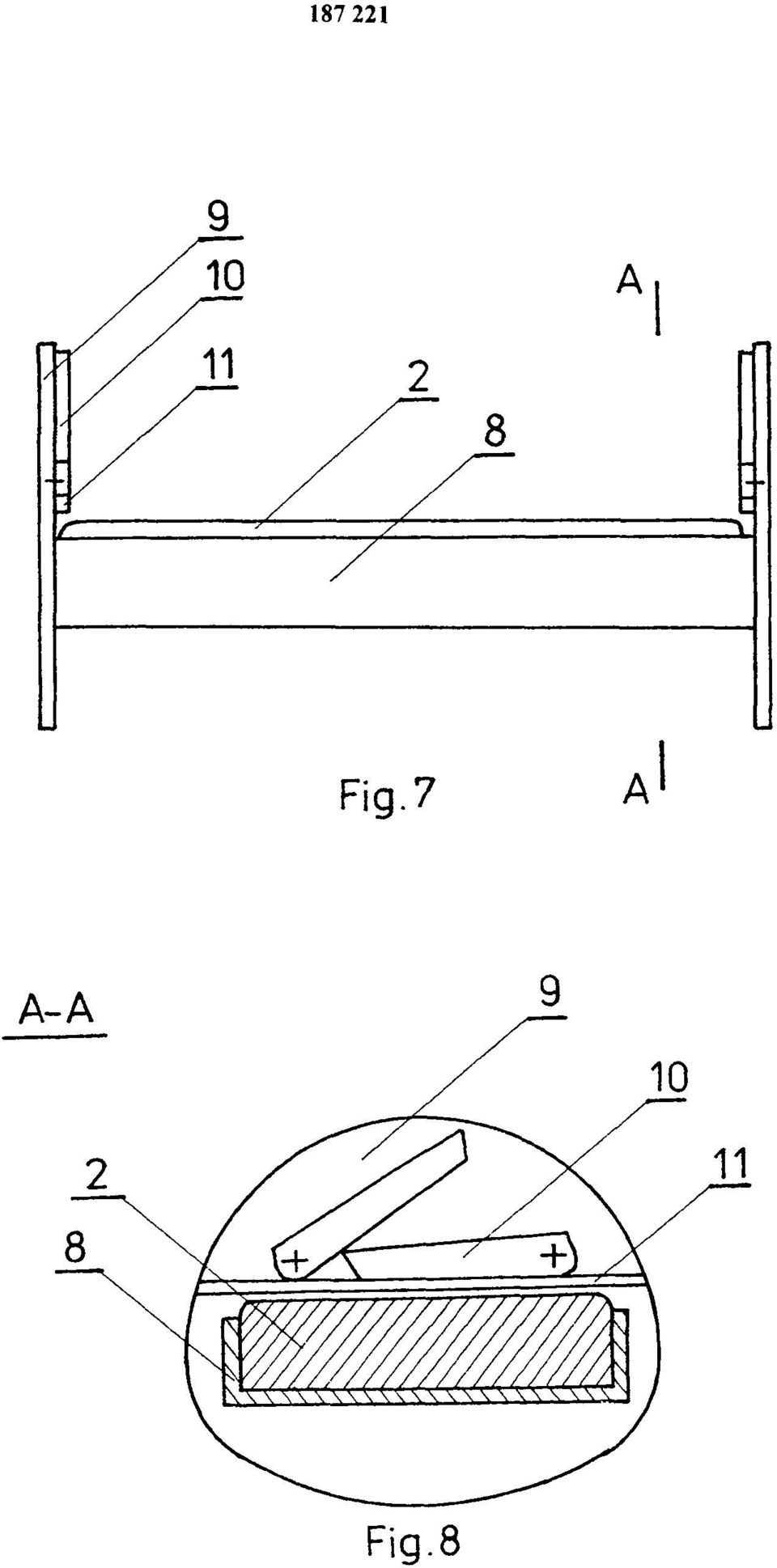

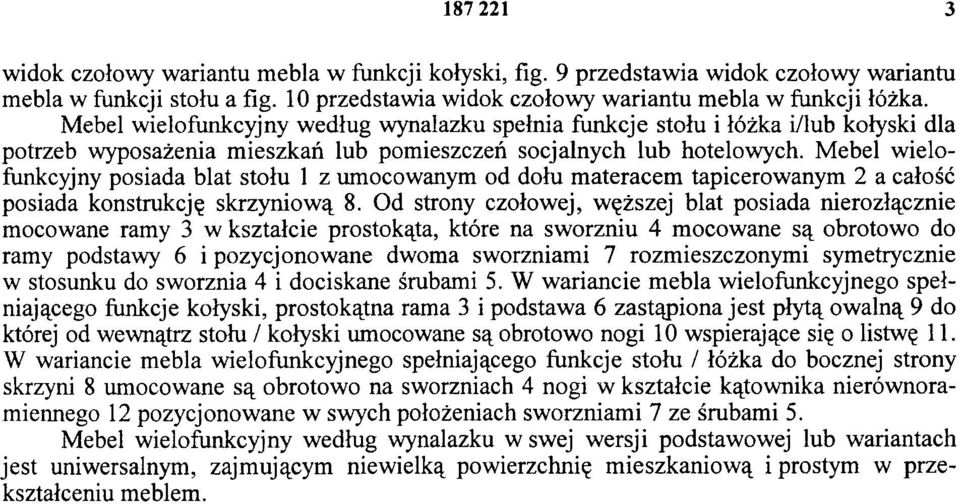

3 widok czołowy wariantu mebla w funkcji kołyski, fig. 9 przedstawia widok czołowy wariantu mebla w funkcji stołu a fig. 10 przedstawia widok czołowy wariantu mebla w funkcji łóżka. Mebel wielofunkcyjny według wynalazku spełnia funkcje stołu i łóżka i/lub kołyski dla potrzeb wyposażenia mieszkań lub pomieszczeń socjalnych lub hotelowych. Mebel wielofunkcyjny posiada blat stołu 1 z umocowanym od dołu materacem tapicerowanym 2 a całość posiada konstrukcję skrzyniową 8. Od strony czołowej, węższej blat posiada nierozłącznie mocowane ramy 3 w kształcie prostokąta, które na sworzniu 4 mocowane są obrotowo do ramy podstawy 6 i pozycjonowane dwoma sworzniami 7 rozmieszczonymi symetrycznie w stosunku do sworznia 4 i dociskane śrubami 5. W wariancie mebla wielofunkcyjnego spełniającego funkcje kołyski, prostokątna rama 3 i podstawa 6 zastąpiona jest płytą owalną 9 do której od wewnątrz stołu / kołyski umocowane są obrotowo nogi 10 wspierające się o listwę 11. W wariancie mebla wielofunkcyjnego spełniającego funkcje stołu / łóżka do bocznej strony skrzyni 8 umocowane są obrotowo na sworzniach 4 nogi w kształcie kątownika nierównoramiennego 12 pozycjonowane w swych położeniach sworzniami 7 ze śrubami 5. Mebel wielofunkcyjny według wynalazku w swej wersji podstawowej lub wariantach jest uniwersalnym, zajmującym niewielką powierzchnię mieszkaniową i prostym w przekształceniu meblem.

4 F g. 3 Fig. 4

5 Fig. 5 Fig. 6

6 Fig. 7 Fig. 8

7 Fig. 9 Fig. 10

8 Fig. 1 Fig. 2 Departament Wydawnictw UP RP. Nakład 50 egz. Cena 2,00 zł.
