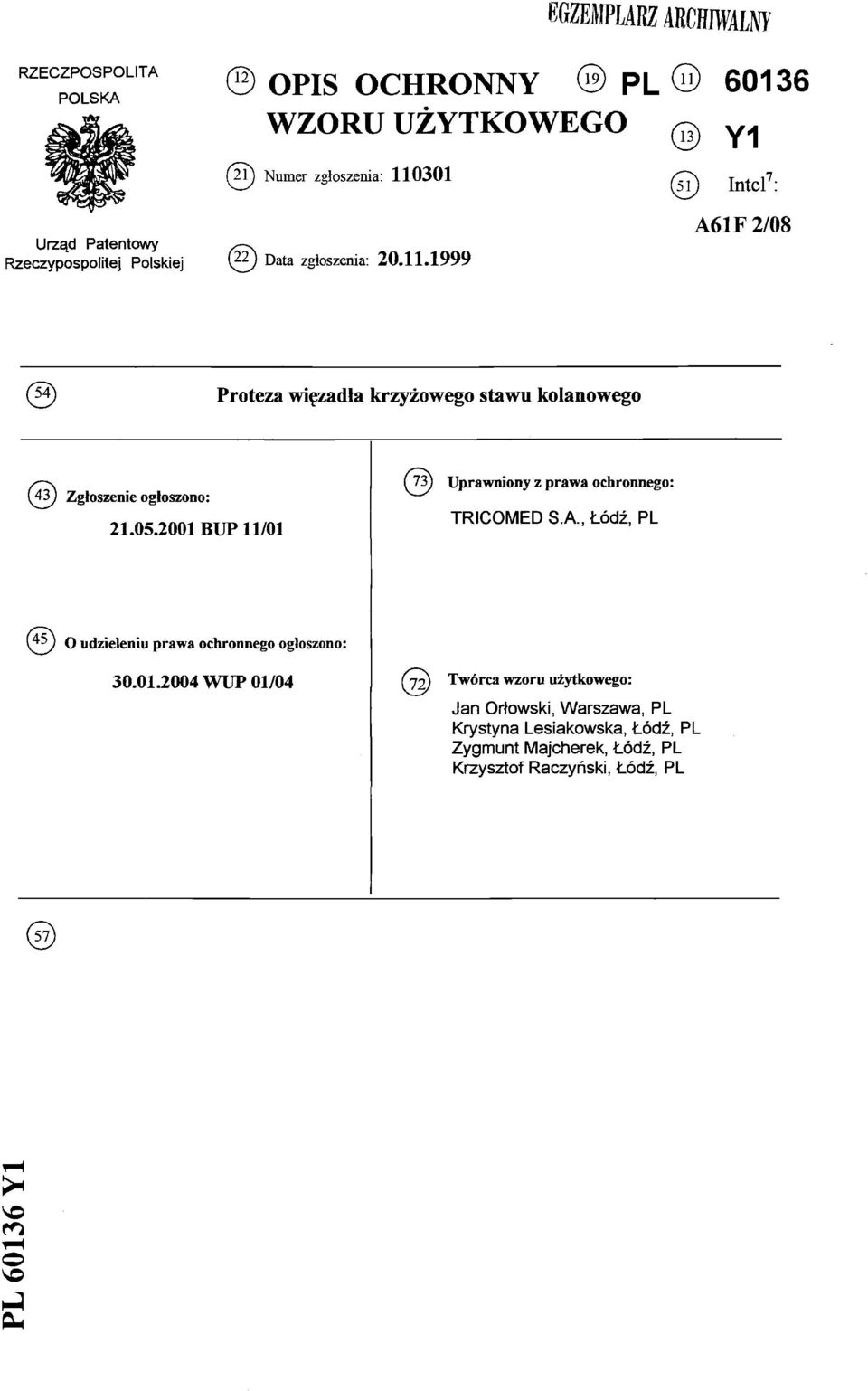

1 EGZEMPURZAMMLOT RZECZPOSPOLITA POLSKA m OPIS OCHRONNY PL WZORU UŻYTKOWEGO 13) Y1 f21j Numer zgłoszenia: ?) Intel7: Urząd Patentowy Rzeczypospolitej Data zgłoszenia: A61F 2/08 Proteza więzadła krzyżowego stawu kolanowego (43) Zgłoszenie ogłoszono: BUP 11/01 Uprawniony z prawa ochronnego: TRICOMED SA, Łódź, PL (45y O udzieleniu prawa ochronnego ogłoszono: WUP 01/04 Twórca wzoru użytkowego: Jan Orłowski, Warszawa, PL Krystyna Lesiakowska, Łódź, PL Zygmunt Majcherek, Łódź, PL Krzysztof Raczyński, Łódź, PL

2 11 O 3 0 ] Lw &oió(b Proteza więzadła krzyżowego stawu kolanowego Przedmiotem wzoru użytkowego jest proteza więzadła krzyżowego stawu kolanowego, przeznaczona do rekonstrukcji aparatu więzadłowego u ludzi. Znane jest w przypadku uszkodzenia więzadła krzyżowego kolana stosowanie autoprzeszczepów okolicznych ścięgien, powięzi lub więzadła rzepki albo łękotki przyśrodkowej. Zastosowanie materiału autogennego stwarza możliwość powikłań pooperacyjnych takich jak ból przedniej powierzchni kolana, zaniki lub osłabienie mięśni lub też złamanie rzepki przy pobieraniu przeszczepu ze ścięgna rzepkowego. Znana jest z wzoru użytkowego polskiego nr proteza więzadła krzyżowego, która ma korpus utworzony ze sparalelizowanych plecionych syntetycznych nici umieszczonych w dzianinowej otulinie. Na obu końcach korpusu usytuowane są pętle z syntetycznym oplotem stanowiące uchwyty. Dzianinowa otulina ma wzdłużną barwną linię orientującą. Znana jest także proteza więzadła krzyżowego wykonana ze specjalnej tkaniny poliestrowej o splocie ażurowym. Proteza ta w części środkowej ma postać rurki, a na jednym jej końcu znajduje się torebka ze sznurkiem z poliestru do przewlekania więzadła przez otwory wydrążone w kościach podczas zabiegu operacyjnego. Drugi koniec ma postać płaskiej taśmy.

3 -2- Znana z opisu patentowego angielskiego nr proteza więzadła krzyżowego ma postać taśmy o jednakowej szerokości na całej długości, wykonanej z przędzy poliestrowej. Na końcu taśmy znajduje się przewleczony przez oczka taśmy sznurek, do przeciągania więzadła przez otwory wydrążone w kościach podczas zabiegu operacyjnego. Sznurek posiada w odpowiedniej odległości od końca taśmy węzeł. Cała taśma i część sznurka z węzłem jest umieszczona w osłonce o właściwościach medycznych. Proteza więzadła krzyżowego według wzoru użytkowego charakteryzuje się tym, że stanowi ją taśma złożona na całej długości wzdłuż osi podłużnej, której obydwa końce są zagięte do wewnątrz pod kątem d = 45 i przeszyte nicią poliestrową. Taśma posiada w połowie swej długości wielokrotny szew w kształcie litery L" tworząc nibykieszeń do wkładania fragmentów autogennego więzadła i klocka kostnego. Cała taśma jest umieszczona w otulinie z folii polietylenowej, a sznurki do przeciągania przez otwory w kościach podczas zabiegu operacyjnego są zamocowane na zagiętych do wewnątrz końcach taśmy. Proteza więzadła krzyżowego opisana we wzorze użytkowym zapewnia łatwe i niezawodne wszczepienie. Istnienie nibykieszeni umożliwia wprowadzenie podczas zabiegu operacyjnego autogennego materiału chorego, co sprzyja szybkiemu wgajaniu się protezy więzadła. Proteza więzadła krzyżowego stawu kolanowego opisana we wzorze użytkowym jest uwidoczniona na rysunku, który przedstawia protezę w widoku ogólnym. Protezę stanowi taśma I z materiału poliestrowego o splocie ażurowym. Taśma 1 jest złożona na całej swej długości wzdłuż osi podłużnej.

4 -3- Obydwa końce taśmy 1 zagięte są do wewnątrz pod kątem d = 45 i przeszyte poliestrową nicią 2. Taśma 1 w połowie swej długości posiada wielokrotny szew 3 w kształcie litery L", tworząc nibykieszeń do wkładania fragmentów autogennego więzadła i klocka kostnego. Cała taśma 1 jest umieszczona w otulinie 4_ z folii etylenowej, a jej kształt odpowiada kształtowi taśmy L Z obydwu końców taśmy I są zamocowane przez przewleczenie sznurki 5, służące do przeciągania więzadła przez otwory wydrążone w kościach podczas zabiegu operacyjnego. ^Wl

5 \ (co\b(o Zastrzeżenie ochronne Proteza więzadła krzyżowego stawu kolanowego z materiału poliestrowego w postaci taśmy bez końca o splocie ażurowym, posiadająca na końcach sznurki do przeciągania jej przez otwory w kościach, znamienna tym, że taśma IV jest złożona na całej długości wzdłuż osi podłużnej, a jej końce są zagięte do wewnątrz pod kątem d = 45 i przeszyte poliestrową nicią /2/, jednocześnie taśma IV posiada w połowie swej długości wielokrotny szew 131 w kształcie litery L" tworząc nibykieszeń do wkładania fragmentów autogennego więzadła i klocka kostnego, przy czym sznurki 151 do przeciągania więzadła przez otwory w kościach są zamocowane na zagiętych do wewnątrz końcach taśmy IV. IRICO&IL^ są PR9ZĘ^?XRZĄpU rf Raczyński
