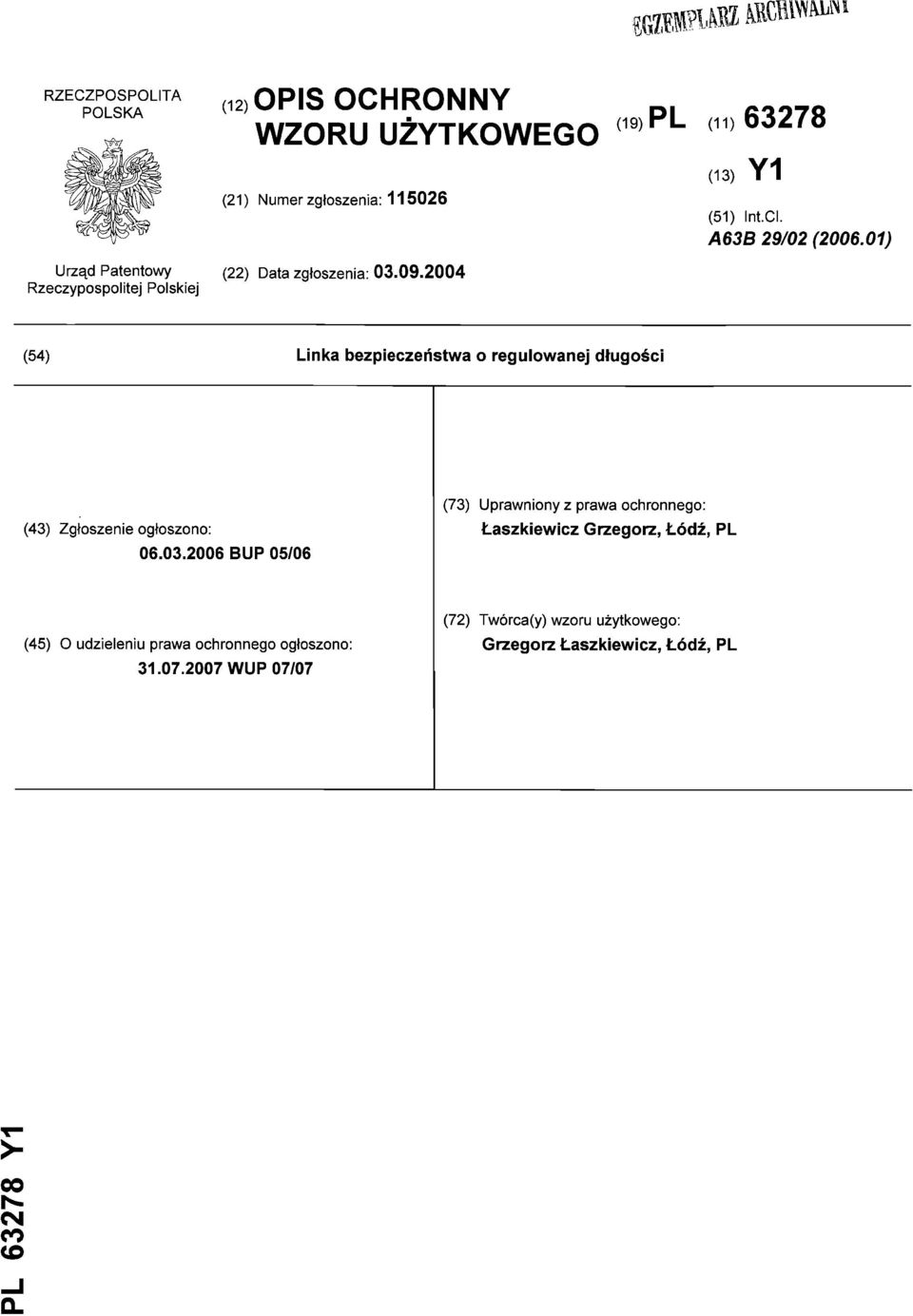

1 fh««rafflu,m RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY p R,-_R WZORU UŻYTKOWEGO <9)PL m (13) Y1 (21) Numer zgłoszenia: Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (51) Int.CI. A63B 29/02 ( ) (54) Linka bezpieczeństwa o regulowanej długości (43) Zgłoszenie ogłoszono: BUP 05/06 (73) Uprawniony z prawa ochronnego: Łaszkiewicz Grzegorz, Łódź, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 07/07 (72) Twórca(y) wzoru użytkowego: Grzegorz Łaszkiewicz, Łódź, PL 00 co CD

2 Linka bezpieczeństwa o regulowanej długości Przedmiotem wzoru użytkowego jest linka bezpieczeństwa o regulowanej długości, stanowiąca jedno z ogniw w łańcuchu zabezpieczeń osób pracujących na wysokościach. Znane są linki bezpieczeństwa o regulowanej, zmiennej długości, które posiadają z jednej strony pętlę stałą z kauszą lub koszulką oclironną z tworzywa, a z drugiej strony pętlę o regulowanej wielkości. Regulację długości pętli dokonuje się za pomocą klamry regulacyjnej typu O" ze środkową poprzeczką, na której to środkowej poprzeczce zamocowana jest pętla z kauszą lub koszulką ochronną z tworzywa. Tak zamocowana jednym końcem linka tworzy pętlę o zmiennej, regulowanej długości i następnie jest przepleciona pomiędzy zewnętrznymi i środkową poprzeczkami klamry regulacyjnej. Na drugim końcu linka posiada wspomniana już pętlę stałą. Regulację długości pętli zmiennej dokonuje się poprzez przesuwanie klamry regulacyjnej wzdłuż linki. Linka taka jest przedstawiona m. in. w Polskiej Normie nr PN-90/Z i w opisie polskiego wzoru użytkowego nr Ru

3 2 Celem wzoru użytkowego jest opracowanie linki bezpieczeństwa o regulowanej długości, odznaczającej się wymaganymi parametrami wytrzymałościowymi, użytkowymi, funkcjonalnymi i estetycznymi i cechującej się prostotą wykonania. Cel ten osiągniętą opracowując konstrukcję linki bezpieczeństwa, w której klamrę regulacyjną stanowi klamra typu O". Przez tę klamrę jest przełożona złożona na pół linka i na tak utworzonym uchu jest zapleciona pętla stała lub w innej wersji ucho powstałe ze złożonej na pół linki obejmuje pętlę stałą, która jest zapleciona wokół dłuższych boków klamry typu O". Drugi koniec linki bezpieczeństwa stanowi znana pętla stała. Linka bezpieczeństwa według wzoru użytkowego ma prostszą konstrukcję, jest też łatwiejsza w wykonaniu i tańsza. Zniwelowane też zostało zagrożenie uszkodzenia maszyny wykonującej oplot na pętli stałej, która w znanych rozwiązaniach obejmuje poprzeczkę klamry regulacyjnej. Teraz oplot na pętli stałej jest wykonywany tak, że metalowa klamra regulacyjna znajduje się w trakcie wykonywania oplotu z dala od maszyny. Przedmiot wzoru użytkowego pokazano na rysunku, na którym fig. 1 przedstawia linkę bezpieczeństwa z pętlą stałą zaplecioną wokół ucha powstałego ze złożonej na pół linki, a fig. 2 - z pętlą stałą zaplecioną wokół klamry. Dla zwiększenia czytelności rysunku linkę bezpieczeństwa pokazano w stanie luźnym, niezaciśniętym na klamrze regulacyjnej. Jak pokazano na fig. 1, klamra regulacyjna 1 jest typową klamrą typu O". Przez tę klamrę regulacyjną 1 przełożona jest złożona na pół linka 2 w ten sposób, że powstaje ucho. Na uchu tym zapleciona jest pętla stała 3 i w ten sposób zostaje utworzona pętla regulowana 4 o zmiennej długości, w której umieszcza się niepokazany tutaj zatrzaśnik lub inny element łańcucha zabezpieczeń. Na drugim końcu linki 2 znajduje się druga pętla stała 5, w której umieszcza się jeden z elementów łańcucha zabezpieczeń, również tutaj niepokazany. W drugiej wersji, pokazanej na fig. 2, pętla stała 3

4 obejmuje klamrę regulacyjną wzdłuż dłuższych boków a tę pętlę 3 obejmuje ucho ze złożonej na pół linki 2, przełożonej jak w poprzedniej wersji przez klamrę L I tu również na drugim końcu linki 2 znajduje się pętla stała 5. Jak więc widać, przez odpowiednie przeplatanie linki 2 można uzyskać efekt regulacji linki bezpieczeństwa przy użyciu zwykłej klamry typu O", ponieważ znaną ze stanu techniki poprzeczkę klamry regulacyjnej zastępuje odpowiednio ułożony na zwykłej klamrze O" fragment linki 2. Regulację długości linki bezpieczeństwa przeprowadza się przesuwając klamrę regulacyjną 1 wzdłuż linki 2. Blokowanie położenia klamry 1 na lince 2 następuje przez tarcie wzajemnie się zaciskających części składowych linki bezpieczeństwa na klamrze regulacyjnej i. M USŁUG PATENTOWYCH ini. JAN szuta Rzecznik Pa* RZECZNIK PATENTOWY ^,-127 Łódź, ul. Pływacka 94 TEL inł

5 Zastrzeżenia ochronne 1. Linka bezpieczeństwa o regulowanej długości, z pętlą stałą na jednym końcu i pętlą regulowaną na klamrze regulacyjnej na drugim końcu, znamienna tym, że klamrę regulacyjną (1) stanowi klamra typu O", przez którą jest przełożona złożona na pół linka (2) i na tak utworzonym uchu jest zapleciona pętla stała (3) przez co zostaje utworzona pętla regulowana (4) 2. Linka bezpieczeństwa o regulowanej długości według zastrz. 1, znamienna tym, że ucho powstałe ze złożonej na pół linki (2) po utworzeniu pętli regulowanej (4) obejmuje pętlę stałą (3), która jest zapleciona wokół dłuższych boków klamry regulacyjnej (1) m USŁUG PMEHTOWYCH ą j iii TAN SZUTA Rs C2$ik PcŁrjJwy RZECZNIK PATENTOWY *** ił-127!stt, ul. Pływacka 94 TEL ^

6 U5026 Fig.l JiURO USŁUG PATENTOWYCH inż. JAN SZUTA RZECZNIK PATENTOWY ' Łódź, ul. Pływacka 94 TEL

7 Fig. 2 J9UR0 USŁUG PATENTOWYCH inż. JAN SZUTA RZECZNIK PATENTOWY M-127 Łódź, ul. Pływacka 94 TEL owy
