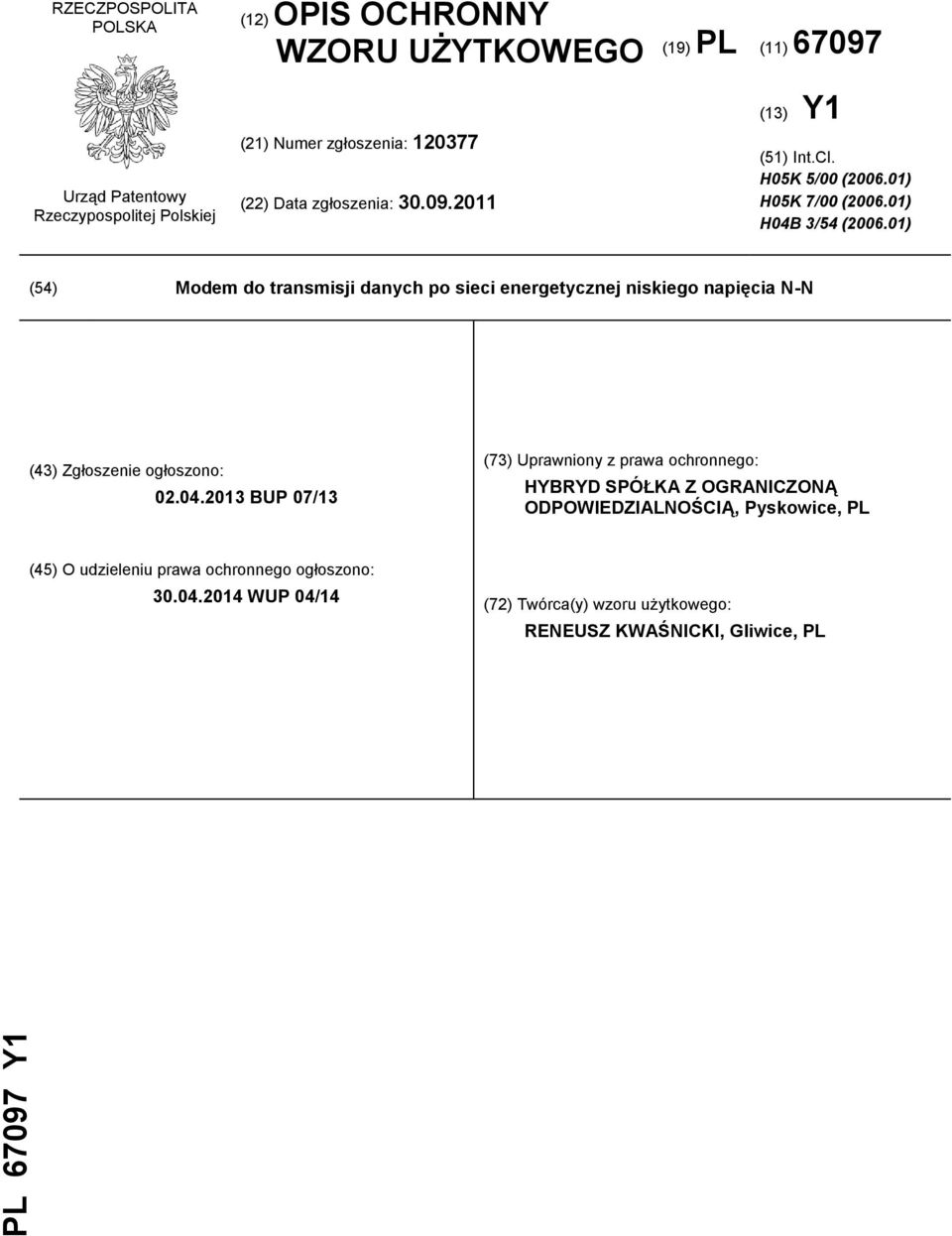

1 PL Y1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (11) (13) Y1 (51) Int.Cl. H05K 5/00 ( ) H05K 7/00 ( ) H04B 3/54 ( ) (54) Modem do transmisji danych po sieci energetycznej niskiego napięcia N-N (43) Zgłoszenie ogłoszono: BUP 07/13 (73) Uprawniony z prawa ochronnego: HYBRYD SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ, Pyskowice, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 04/14 (72) Twórca(y) wzoru użytkowego: RENEUSZ KWAŚNICKI, Gliwice, PL

2 2 PL Y1 Opis wzoru Przedmiotem wzoru użytkowego jest modem do transmisji danych po sieci energetycznej niskiego napięcia N-N 1 komunikacja PLC - Power Line Communication z modulacją DCSK - Differential Code Shift Keying pracującą w paśmie zdefiniowanym przez CENELEC w zakresie od 95 do 125 khz, przeznaczonym do komunikacji wewnątrzbudynkowej, przeznaczony do komunikowania pomiędzy nadrzędnym urządzeniem sterującym, a odbiornikami będącymi urządzeniami elektrotechnicznymi z wykorzystaniem sieci energetycznej niskiego napięcia N-N jako fizycznego medium transmisyjnego. Dotychczas na rynku istnieją modemy do przesyłania danych po sieci energetycznej niskiego napięcia przeznaczone dla specyficznych zastosowań na przykład w postaci przesyłania danych internetowych w sieciach komputerowych, modemy do wbudowania do transmisji danych w sieciach liczników energii elektrycznej, liczników wody, liczników gazu i innych tego typu zastosowań. Na rynku nie są znane modemy do komunikacji PLC jako urządzenia samodzielne tzn. mające własną obudowę o specyficznym kształcie ułatwiającą wbudowanie w różne urządzenia elektrotechniczne, takie jak oprawy oświetleniowe w szczególności oprawy awaryjne i użyte do centralnego sterowania i monitorowania tych urządzeń. Modem do transmisji danych po sieci energetycznej niskiego napięcia N-N zaopatrzony w obudowę, wewnątrz której umieszczony jest elektroniczny układ do komunikacji PLC według wzoru użytkowego, charakteryzuje się tym, że ma obudowę zaopatrzoną w przelotowe, półokrągłe otwory, złożoną z wieczka, którego górna część jest płaska, przeznaczona do znakowania, a boczne ściany są sfazowane i zaopatrzone są w szereg wentylacyjnych otworów o kształcie równoległych do siebie rowków i ma demontażowe otwory oraz ma podstawę, gdzie obudowa i podstawa mocowane są razem zatrzaskowo za pomocą zaczepów podstawy i zaczepów wieczka, przy czym modem zaopatrzony jest z jednej strony w złącze komunikacji Ethernetowej sąsiadujące ze złączem komunikacji szeregowej, natomiast z drugiej strony modem ma złącze do zasilania i komunikacji PLC. Przedmiot wzoru użytkowego został przedstawiony na rysunku, na którym na fig. 1 pokazano modem do transmisji danych po sieci energetycznej niskiego napięcia N-N w widoku aksonometrycznym, na fig. 2 pokazano ten sam modem w widoku z boku, na fig. 3 pokazano ten sam modem w widoku z góry, na fig. 4 pokazano ten sam modem w widoku od strony złącz komunikacji Ethernetowej i szeregowej, na fig. 5 pokazano ten sam modem w widoku od strony złącza zasilającego i komunikacji PLC, na fig. 6 pokazano przekrój przez obudowę w płaszczyźnie umieszczenia zaczepu do zamykania obudowy oraz narzędzie do otwierania obudowy modemu, na fig. 7 pokazano kształt zaczepu wieczka i kształt zaczepu podstawy w widoku od wnętrza otwartej obudowy, na fig. 8 pokazano połączone ze sobą zaczep wieczka i zaczep podstawy w widoku od wnętrza zamkniętej obudowy, a na fig. 9 pokazano w powiększeniu kształt zaczepu podstawy. Jak pokazano na rysunku modem do transmisji danych po sieci energetycznej niskiego napięcia N-N zaopatrzony jest w obudowę 9, wewnątrz której umieszczony jest elektroniczny układ do komunikacji PLC - Power Line Comunication. Obudowa 9 zaopatrzona jest w przelotowe, półokrągłe otwory 8 ułatwiające montaż, szczególnie w oprawach oświetleniowych. Od góry obudowa 9 ma wieczko 1, którego górna część jest płaska, a boczne ściany 10 są sfazowane i zaopatrzone są w szereg wentylacyjnych otworów 7 o kształcie równoległych do siebie rowków i ma demontażowe otwory 6 oraz ma podstawę 2. Wieczko 1 i podstawa 2 mocowane są razem zatrzaskowo za pomocą zaczepów 11 podstawy 2 i zaczepów 12 wieczka 1. Otwarcie obudowy 9 jest możliwe dzięki zastosowaniu narzędzia 13, dzięki któremu można odchylić kątowo zaczepy 11. Jedna strona modemu 9 zaopatrzona jest w złącze 5 komunikacji Ethernetowej sąsiadujące ze złączem 4 komunikacji szeregowej, natomiast z drugiej strony modem 9 ma złącze 3 służące do zasilania i komunikacji PLC. Zastrzeżenie ochronne Modem do transmisji danych po sieci energetycznej niskiego napięcia N-N zaopatrzony w obudowę, wewnątrz której umieszczony jest elektroniczny układ do komunikacji PLC, znamienny tym, że ma obudowę (9) zaopatrzoną w przelotowe, półokrągłe otwory (8) złożoną z wieczka (1), którego górna część jest płaska, przeznaczona do znakowania, a boczne ściany (10) są sfazowane i zaopatrzone są w szereg wentylacyjnych otworów (7) o kształcie równoległych do siebie rowków i ma demontażowe

3 PL Y1 3 otwory (6) oraz ma podstawę (2), gdzie obudowa (9) i podstawa (2) mocowane są razem zatrzaskowo za pomocą zaczepów (11) podstawy (2) i zaczepów (12) wieczka (1), przy czym modem (9) zaopatrzony jest z jednej strony w złącze (5) komunikacji Ethernetowej sąsiadujące ze złączem (4) komunikacji szeregowej, natomiast z drugiej strony modem (9) ma złącze (3) do zasilania i komunikacji PLC.

4 4 PL Y1 Rysunki

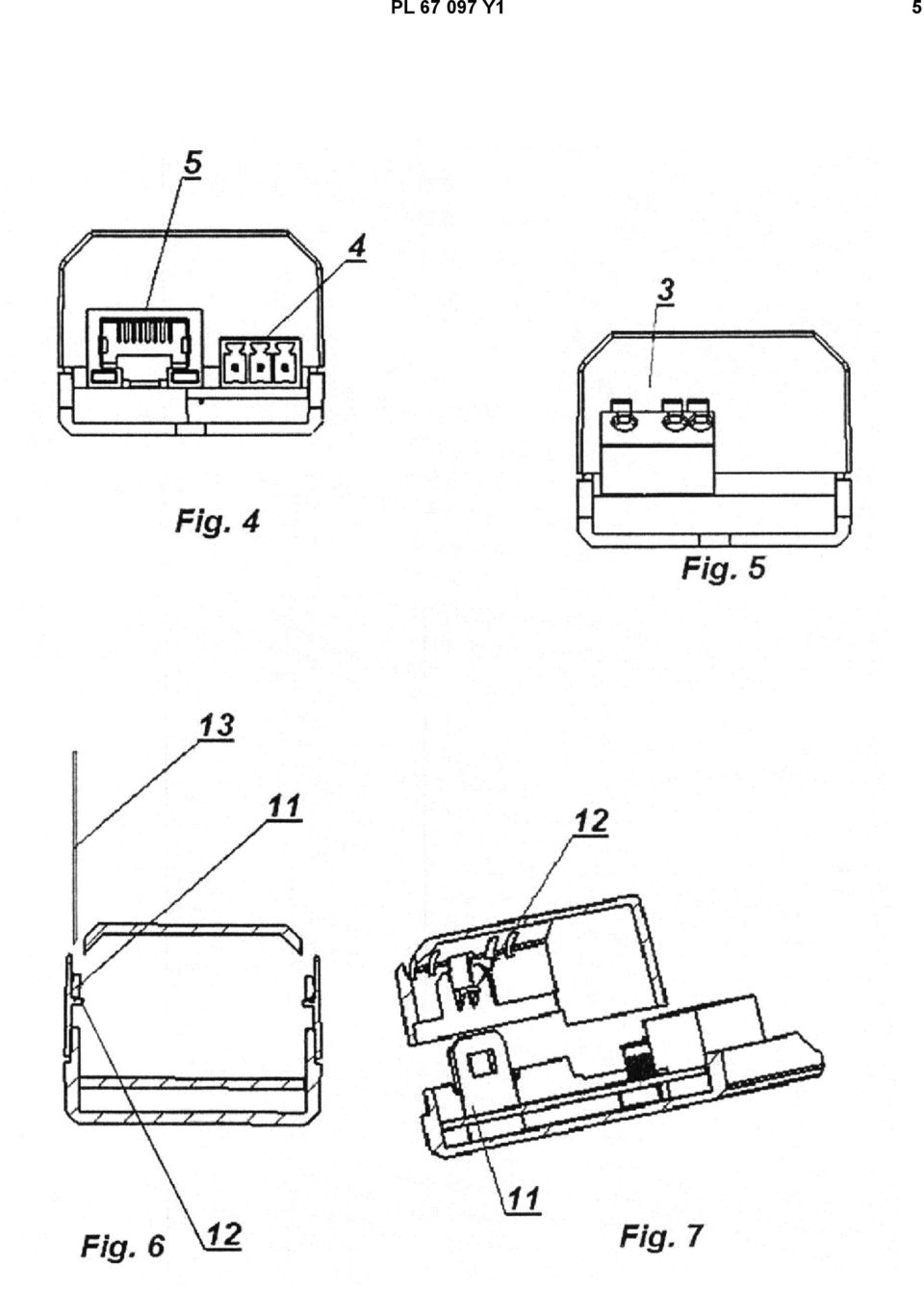

5 PL Y1 5

6 6 PL Y1 Departament Wydawnictw UPRP
