1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (i2,opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: (19) PL (n)62895 (13) Y1 (51) Int.CI. G07B 1/00 ( ) G07B 3/00 ( ) G07B 5/00 ( ) (54) Zespół wyjściowy urządzenia do sprzedaży losów loteryjnych, biletów komunikacji i im podobnych (73) Uprawniony z prawa ochronnego: (43) Zgłoszenie ogłoszono: Zakłady Mechatroniki MERA-BŁONIE Sp. z o.o., Błonie, PL BUP 13/05 (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/07 (72) Twórca(y)wzoru użytkowego: Zbigniew Kober, Błonie, PL Leon Nowakowski, Błonie, PL Stanisław Prosiński, Błonie, PL G> 00 CM CD

2 3 Oh QW^ Zespół wyjściowy urządzenia do sprzedaży losów loteryjnych, biletów komunikacji i im podobnych. Przedmiotem wzoru użytkowego jest zespół wyjściowy urządzenia do 5 sprzedaży losów loteryjnych, biletów komunikacji i im podobnych, mających postać płaskich odcinków. Z polskiego opisu patentowego nr PL jest znany mechanizm, wydający-płaskie przedmioty, takie jak bilety, karty, przeznaczony do stosowa nia w automatach wydających bilety lub karty_ do różnych zastosowań, mający 10 magazyn płaskich przedmiotów oraz zespół napędu, wyposażony w silnik elek tryczny, którego wał wyjściowy jest sprzężony z osią na której osadzona jest rolka wysuwająca płaskie przedmioty z magazynu. Ponadto mechanizm ten jest zaopatrzony w rolki zabierające płaskie przedmioty, osadzone na osiach, sprzężonych z wałem silnika elektrycznego za pomocą sprzęgieł jednokierun- 15 kowych. Ponadto mechanizm ten jest zaopatrzony w docisk płaskich przedmio tów umieszczonych w magazynie. Docisk ten ma postać sprężyny lub obciążni ka. Zespół wyjściowy urządzenia do sprzedaży losów loteryjnych, biletów komunikacji i im podobnych, mających postać płaskich odcinków, wyposażony 20 w magazyn biletów, zaopatrzony w docisk stosu biletów oraz wyposażony w rolkę wysuwającą bilety, której oś, ułożyskowana w bocznych ściankach zespo-

3 -2- łu, jest połączona z układem napędowym, złożonym z silnika elektrycznego i przekładni, charakteryzuje się tym, że jest wyposażony w bieżnię biletów, za opatrzoną w podłużne wycięcie, wewnątrz którego znajduje się rolka wysuwają ca, nachyloną pod kątem rozwartym w stosunku do pionowej, czołowej płasz- 5 czyzny zespołu i tworzy kąt ostry z dolną płaszczyzną docisku, przy czym prze strzeń między dolną powierzchnia docisku i górną powierzchnią bieżni stanowi magazyn biletów, a ponadto zespół jest wyposażony w ogranicznik wysuwania biletów, umieszczony przesuwnie między ściankami zespołu, między dolną krawędzią którego, zaopatrzoną w ząb utworzona jest wylotowa szczelina. 10 Zespół według wzoru użytkowego charakteryzuje się prostą konstrukcją i dzięki nachyleniu bieżni biletów w stosunku do pionowej płaszczyzny czołowej nie wymaga stosowania dodatkowych elementów do wysuwania biletów. Prze suwny ogranicznik wysuwania biletów umożliwia dostosowanie do zespołu do wydawania biletów o różnych grubościach. 15 Przedmiot wzoru użytkowego jest uwidoczniony na rysunku, na którym fig.1 przedstawia Zespół, w widoku perspektywicznym, a fig.2 - fragment ze społu, w przekroju. Zespół wyjściowy urządzenia do sprzedaży biletów jest wyposażony w obudowę, złożoną z dwóch, równoległych względem siebie ścianek 8, 9 połą- 20 czonych ze sobą w dolnej części za pomocą trzpieni 10, H, zaś w górnej czę ści za pomocą ogranicznika wysuwu 7 biletów. Ogranicznik wysuwu 7 jest za opatrzony w, umieszczone w jego bocznych ściankach 13, 14 podłużne wycię cia 12 umożliwiające mocowanie ogranicznika za pomocą wkrętów do ścianek 8 i 9 zespołu. Dzięki tym podłużnym wycięciom 12 ogranicznik wysuwu 7 ma 25 możliwość przesuwania i dostosowania wielkości szczeliny wylotowej 15 do

4 -3- grubości biletu. Między ściankami 8 i 9 usytuowana jest bieżnia 2 biletów 1_. Bieżnia 2 jest nachylona pod kątem rozwartym w stosunku do pionowej, czoło wej płaszczyzny 3 zespołu i jest zaopatrzona w podłużne wycięcie 5, w którym znajduje się rolka 4 wysuwająca bilety. Rolka 4 jest osadzona na osi, ułożysko- 5 wanej obrotowo w bocznych ściankach 8 i 9 zespołu i jest sprzężona za pomo cą przekładni.16 z silnikiem elektrycznym. Ponadto zespół jest zaopatrzony w docisk 6 biletów 1, składający się z obciążnika & i listwy dociskowej 19 zamo cowanej do dolnej płaszczyzny obciążnika 6\ Dolna płaszczyzna docisku 6 two rzy z górną płaszczyzną bieżni 2 kąt ostry. Przestrzeń między dolną płaszczy- 10 zną listwy dociskowej 19 i górną płaszczyzną bieżni 2 tworzy magazyn 22 bile tów 1. Listwa dociskowa 19 jest zaopatrzona w boczne występy 20 umieszczo ne przesuwnie w stanowiących prowadnice docisku 6, rowkach prowadzących 21 ścianek bocznych 8 i 9 zespołu. Między czołową krawędzią bieżni 2 i dolną krawędzią ogranicznika wysuwu 7, utworzona jest szczelina 15 przeznaczona 15 do wysuwania biletów 1. Dolna krawędź ogranicznika wysuwu 7 jest zaopatrzo na w ząb 18. Po otrzymaniu przez silnik elektryczny 17 sygnału do rozpoczęcia pracy, za po średnictwem przekładni 16 napędza rolkę wysuwającą 4. Rolka ta, zaopatrzona na swym obwodzie w wykładzinę cierną powoduje przesunięcie ostatniego bile- 20 tu 1 ze stosu biletów w kierunku szczeliny 1 i wysunięcie biletu na zewnątrz. Kolejny bilet znajdujący się nad wysuwanym biletem jest zatrzymywany przez ząb 18 na dolnej krawędzi ogranicznika wysuwu. Stos biletów 1 jest dociskany do bieżni 2 oraz do rolki wysuwającej 4 za pomocą docisku 6. W miarę zmniej szania się wysokości stosu biletów 1 w magazynie 22, docisk 6 przemieszcza 25 się ku dołowi, zapewniając stały docisk biletów 1 do rolki wysuwającej 4.

5 -4- Po zaniknięciu sygnału silnik elektryczny X7_ przestaje napędzać rolkę wysuwa jącą 4 i Zespół powraca do stanu spoczynku w oczekiwaniu na kolejny sygnał do wydania biletu 1. id Biskur nr. ew 0667

6 V Zastrzeżenie ochronne Zespól wyjściowy urządzenia do sprzedaży losów loteryjnych, biletów komunikacji i im podobnych, mających postać płaskich odcinków, wyposażony w magazyn bi letów, zaopatrzony w docisk stosu biletów oraz wyposażony w rolkę wysuwającą bilety, której oś, ułożyskowana w bocznych ściankach modułu, jest połączona z układem napędowym, złożonym z silnika elektrycznego i przekładni, znamienny tym, że jest wyposażony w bieżnię (2) biletów (1) zaopatrzoną w podłużne wycię cie (5), wewnątrz którego znajduje się rolka wysuwająca (4), nachyloną pod kątem rozwartym w stosunku do pionowej, czołowej płaszczyzny (3) modułu i tworzy kąt ostry z dolną płaszczyzną docisku (6),umieszczonego przesuwnie między ścian kami (8, 9) modułu, równolegle do czołowej płaszczyzny (3), przy czym przestrzeń między dolną powierzchnią docisku (6) i górną powierzchnią bieżni (2) stanowi magazyn (22) biletów (1), a ponadto zespół jest wyposażony w ogranicznik (7) wysuwania biletów, umieszczony przesuwnie między ściankami (8, 9) zespoołu, między dolną krawędzią którego, zaopatrzoną w ząb (18) utworzona jest wylotowa szczelina Q5). RZECa(li& PATENTÓW* mir/ni' Witold Biskur nr. ew. 0667

7 RZEC r«ti"* ^ Bish' nr. ew Of^7

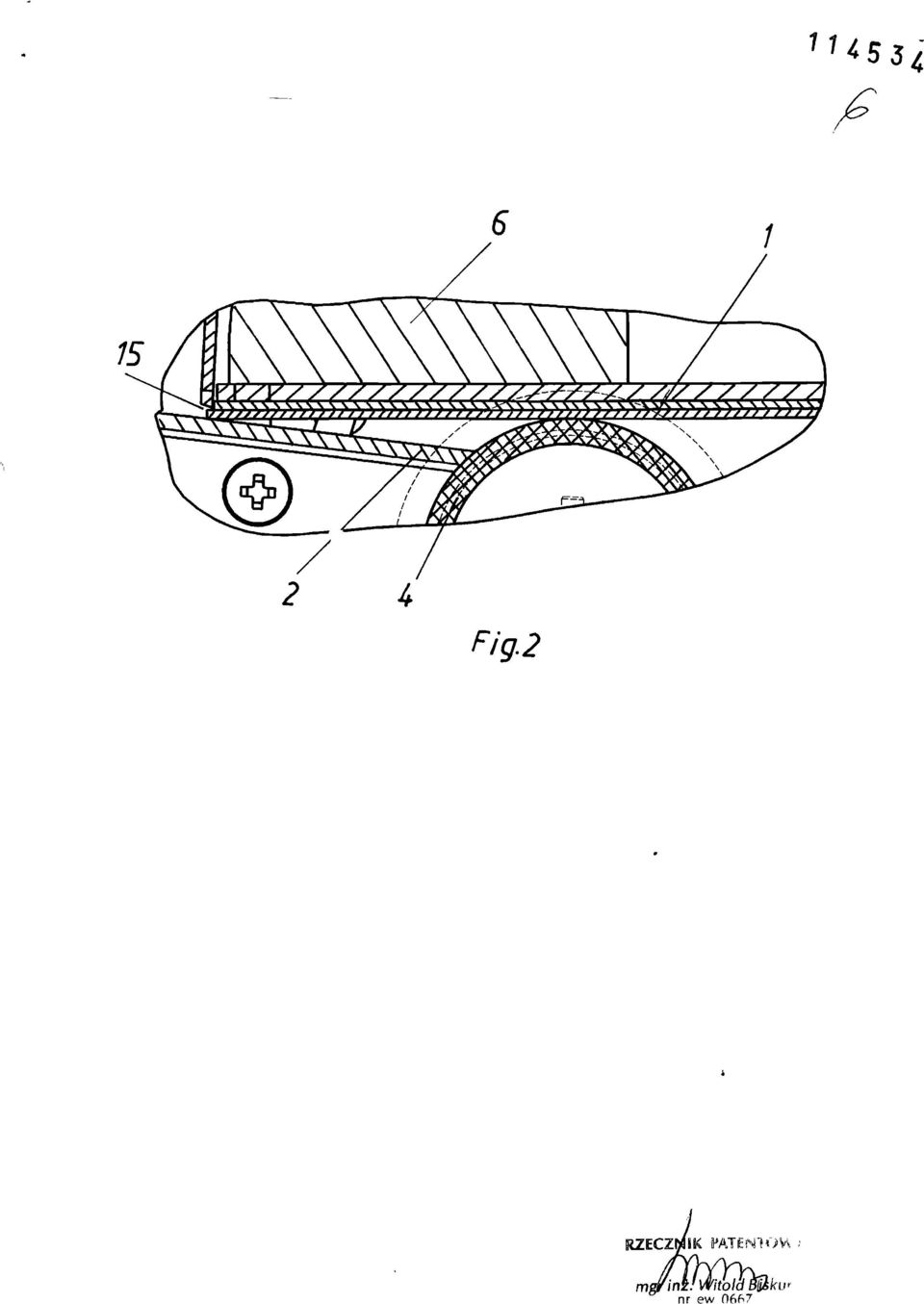

8 1U53 Fig-2 RZECZEK PATEN!OH ; nr ew 06^7 \kl\r
