1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej EGZEMPLARZ ARCHIWALNY 12^ OPIS OCHRONNY PL WZORU UŻYTKOWEGO (2l) Numer zgłoszenia: Data zgłoszenia: ^ yi Intel7: H02B 7/00 H02B 1/26 Stacja transformatorowa końcowa (43) Zgłoszenie ogłoszono: BUP 25/98 Uprawniony z prawa ochronnego: Zakład Produkcji Urządzeń Elektrycznych EL-Q Sp. z o.o.p Częstochowa, PL (45) o udzieleniu prawa ochronnego ogłoszono: WUP 09/01 Twórca wzoru użytkowego: Stefan Sowiński, Częstochowa, PL Ireneusz Gębski, Częstochowa, PL Wiesław Włodarczyk, Poznań, PL Marian Pietrzyk, Częstochowa, PL 1 I 00 00

1998 BUP 25/98 Uprawniony z prawa ochronnego: Zakład Produkcji Urządzeń Elektrycznych EL-Q Sp. z o.o.p Częstochowa, PL (45) o udzieleniu prawa ochronnego ogłoszono: 28.

2 Stacja transformatorowa końcowa Przedmiotem wzoru użytkowego jest stacja transformatoro wa końcowa, przeznaczona dla pojedynczych odbiorców, takich jak: gospodarstwa rolne, oczyszczalnie ścieków, małe zakłady produkcyjne, o zapotrzebowaniu mocy do 50 kw. Znana jest do tego celu stacja transformatorowa, jak na przykład z polskiego opisu ochronnego wzoru użytkowego nr 53408, która na słupie ma zamocowane odgromniki, odłącznik i bezpieczniki, natomiast transformator jest umieszczony w kesonie, zagłębionym w ziemi. W dolnej części słupa zamoco wana jest skrzynka przyłączeniowo-pomiarowa. Znana jest również do tego celu stacja transformatorowa z polskiego opisu zgłoszeniowego wzoru użytkowego nr 98443, która utworzona jest ze słupa z przytwierdzonym podestem, na którego belkach górnych jest osadzony transformator z izolatorami, a w dolnej części słupa zamocowana jest skrzyn ka pr zyłączeniowo-pomi ar owa. Istota wzoru użytkowego polega na tym, że obudowę stacji stanowi prostopadłościenny kontener z rozłącznym daszkiem i częścią fundamentową, posiadający z przodu i z tyłu zamyka ne otwory prostokątne do obsługi transformatora. W przedniej części obudowy osadzona jest skrzynka przyłączeniowo-pomiarowa.

Znana jest do tego celu stacja transformatorowa, jak na przykład z polskiego opisu ochronnego wzoru użytkowego nr 53408, która na słupie ma zamocowane odgromniki, odłącznik i bezpieczniki, natomiast

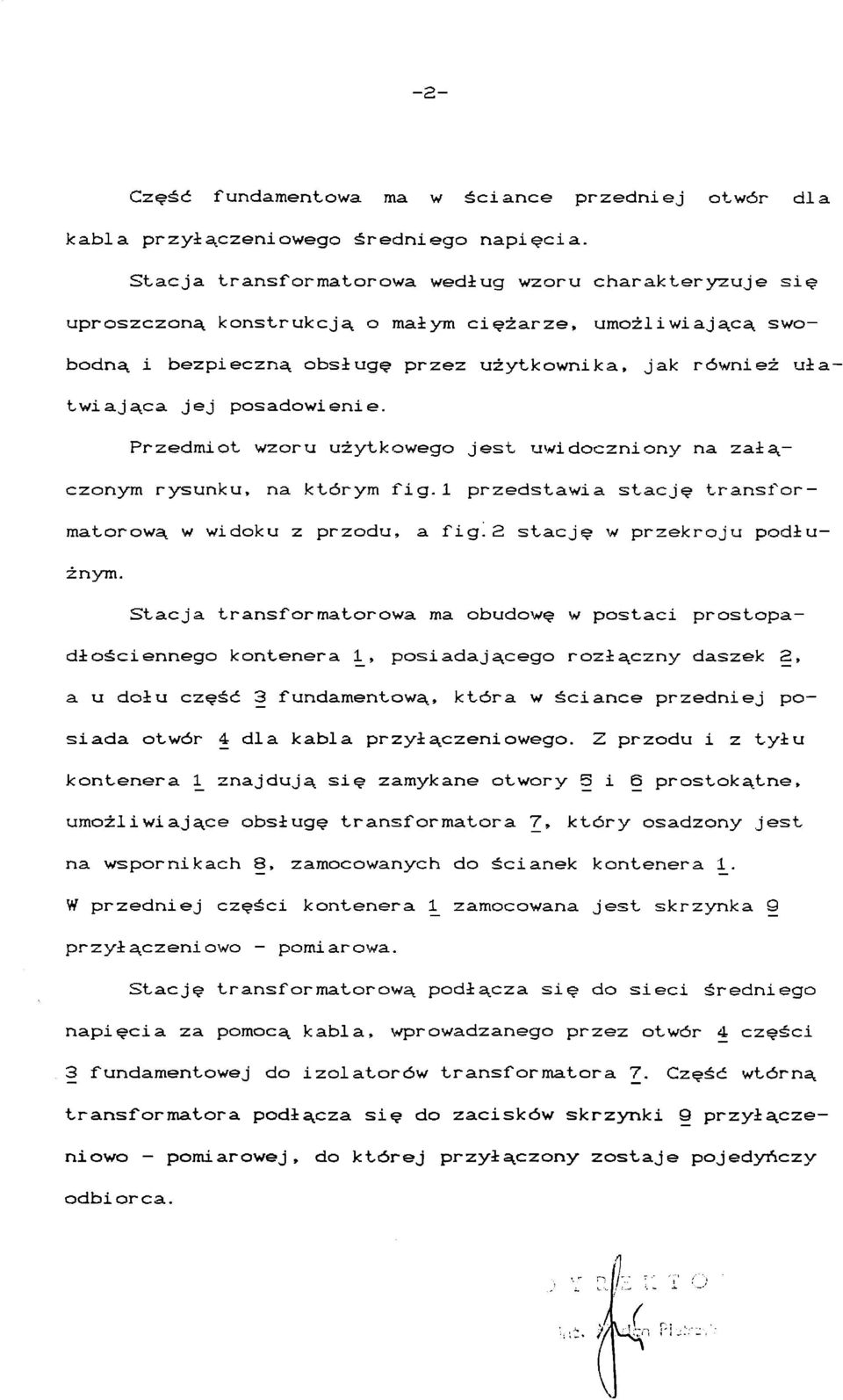

3 -2- Częśó fundamentowa ma w ściance przedniej otwór dla kabla przyłączeniowego średniego napięcia. Stacja transformatorowa według wzoru charakteryzuje się uproszczoną konstrukcją o małym ciężarze, umożliwiającą swo bodną i bezpieczną obsługę przez użytkownika, jak również uła twiająca jej posadowienie. Przedmiot wzoru użytkowego jest uwidoczniony na załą czonym rysunku, na którym fig.1 przedstawia stację transfor matorową w widoku z przodu, a fig.2 stację w przekroju podłu żnym. Stacja transformatorowa ma obudowę w postaci prostopa dłości ennego kontenera 1_, posiadającego rozłączny daszek 2, a u dołu częśó 3 fundamentową, która w ściance przedniej po siada otwór 4 dla kabla przyłączeniowego. Z przodu i z tyłu kontenera 1_ znajdują się zamykane otwory 5 i 6 prostokątne, umożliwiające obsługę transformatora 7, który osadzony jest na wspornikach 8, zamocowanych do ścianek kontenera 1_. W przedniej części kontenera 1_ zamocowana jest skrzynka 9 przyłączeni owo - pomiarowa. Stację transformatorową podłącza się do sieci średniego napięcia za pomocą kabla, wprowadzanego przez otwór 4 części 3 fundamentowej do izolatorów transformatora 7. Częśó wtórną transformatora podłącza się do zacisków skrzynki 9 przyłączeniowo - pomiarowej, do której przyłączony zostaje pojedynczy odbiorca.

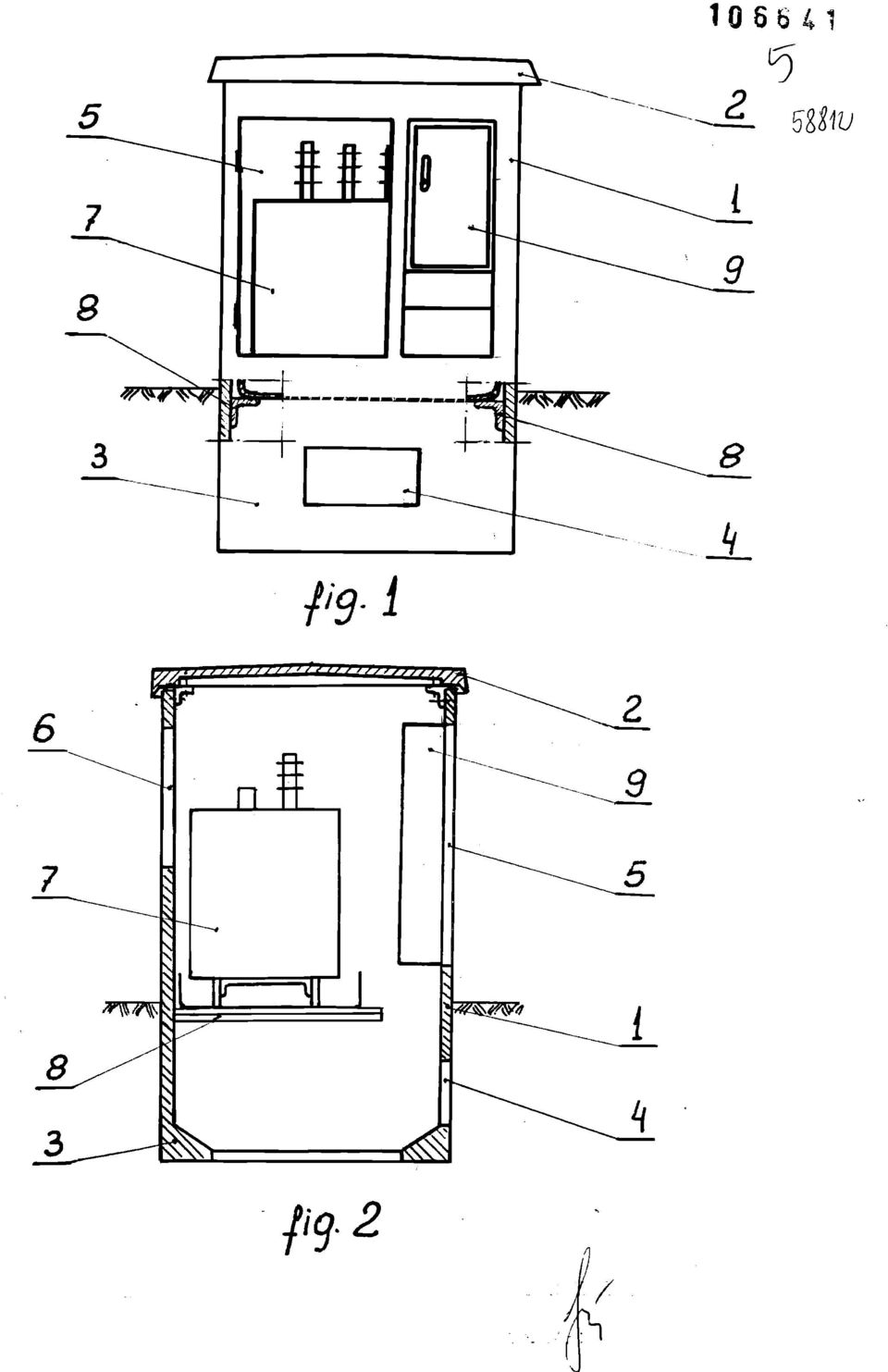

posadowienie. Przedmiot wzoru użytkowego jest uwidoczniony na załą czonym rysunku, na którym fig.1 przedstawia stację transfor matorową w widoku z przodu, a fig.2 stację w przekroju podłu żnym.

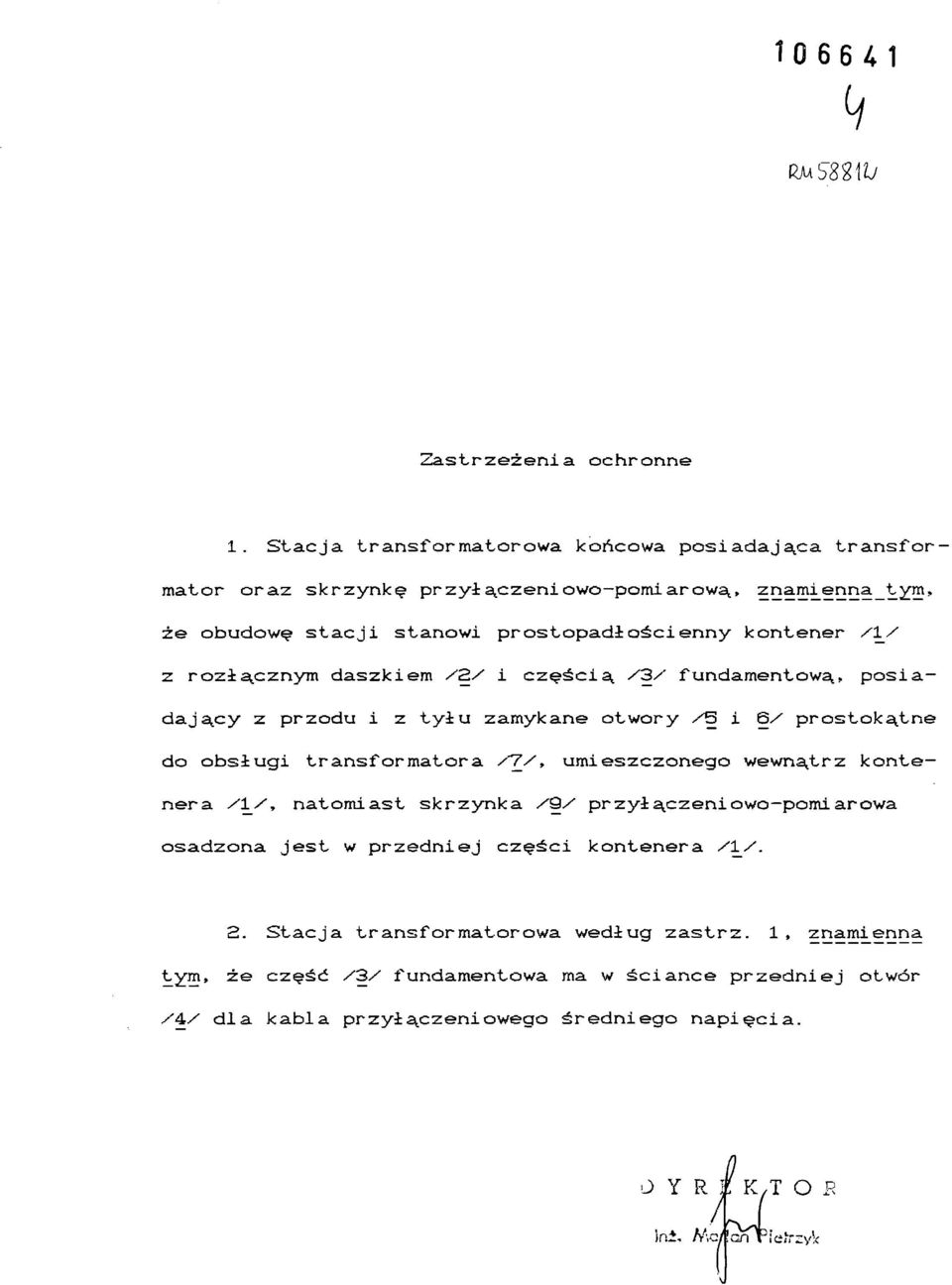

4 RmS8%\V Zastrzeżeni a ochronne 1. Stacja transformatorowa końcowa posiadająca transfor mator oraz skrzynkę przyłączeniowo-pomiarową, 5G :5}ł_e.QG?:_^:X!3> że obudowę stacji stanowi prost opadł ościenny kontener /1_/ z rozłącznym daszkiem /2/ i częścią /3/ fundamentową,, posia dający z przodu i z tyłu zamykane otwory /S i 6/ prostokątne do obsługi transformatora /7/» umieszczonego wewnątrz konte nera /l/'* natomiast skrzynka /9/ przyłączeniowo-pomiarową osadzona jest w przedniej części kontenera /1_/. 2. Stacja transformatorowa według zastrz. 1,?G 5!t5QG?: tym, że cześć /3/ fundamentowa ma w ściance przedniej otwór /4/ dla kabla przyłączeniowego średniego napięcia. O Y R ] l K,T O L Jnż. / Ma/ tujan rie?rzy!<

prostokątne do obsługi transformatora /7/» umieszczonego wewnątrz konte nera /l/'* natomiast skrzynka /9/ przyłączeniowo-pomiarową osadzona jest w przedniej części kontenera /1_/. 2.

5 <5ll\V H 2 A / fs
