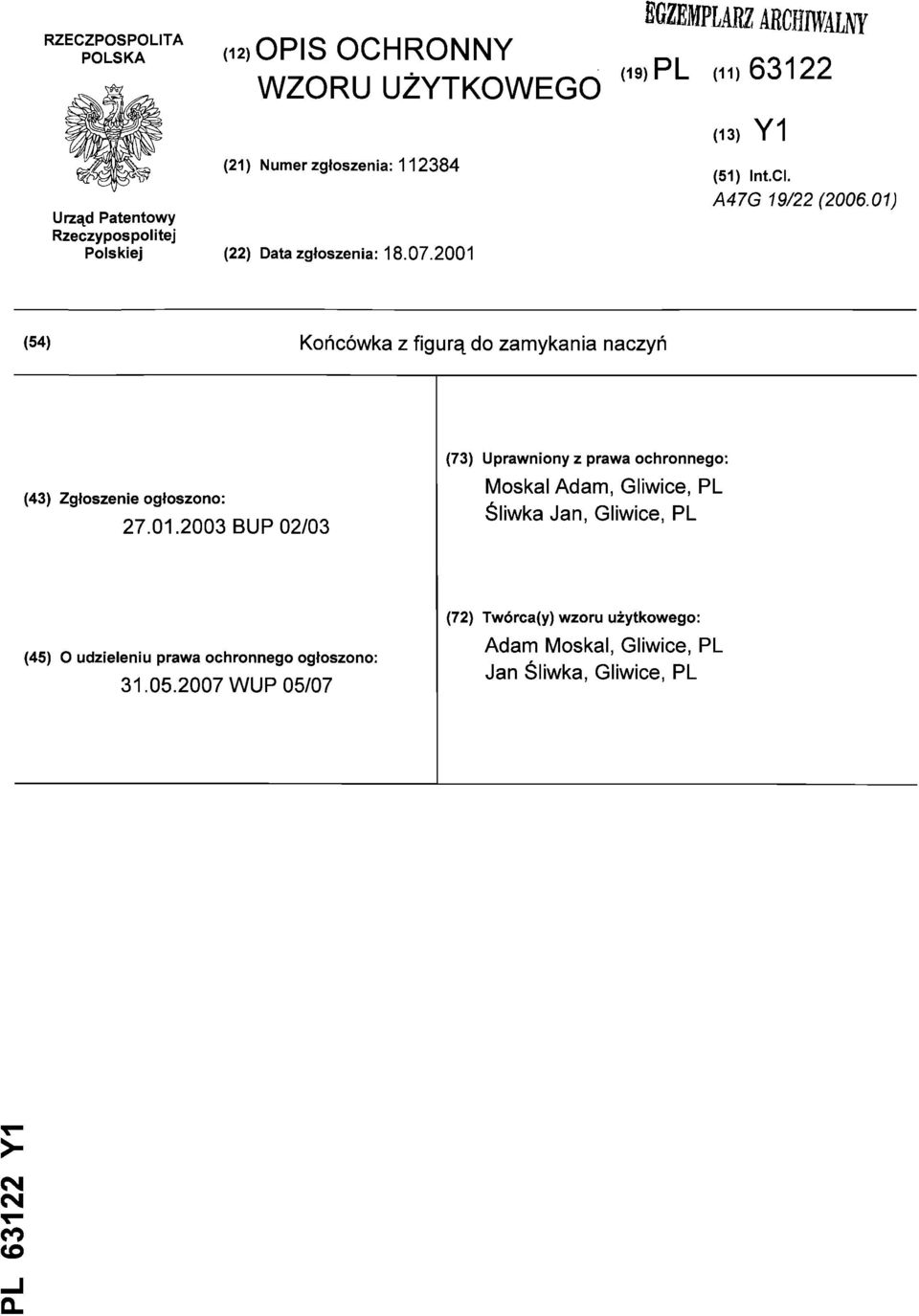

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej d2)opis OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (22) Data zgłoszenia: EGZEMPLARZ ARCHIWALNY (19) PL (n)63122 (13) Y1 (51) IntCI. A47G 19/22 ( ) (54) Końcówka z figurą do zamykania naczyń (43) Zgłoszenie ogłoszono: BUP 02/03 (73) Uprawniony z prawa ochronnego: Moskal Adam, Gliwice, PL Śliwka Jan, Gliwice, PL (45) O udzieleniu prawa ochronnego ogłoszono: WUP 05/07 (72) Twórca(y) wzoru użytkowego: Adam Moskal, Gliwice, PL Jan Śliwka, Gliwice, PL CM CM CO <L>

2 Qj6b42% KOŃCÓWKA Z FIGURĄ DO ZAMYKANIA NACZYŃ Przedmiotem wzoru użytkowego jest końcówka z figurą do zamykania naczyń przeznaczonych do napojów i płynów. W dotychczasowym stanie techniki rolę korka spełnia nakrętka metalowa lub plastikowa w przypadkach naczyń posiadających gwint. Dozowniki do wlewania określonej ilości płynów są sporadycznie montowane w niektórych butelkach zawierających np. alkohole. W przypadku płynów stosowanych w gospodarstwie domowym są to przeważnie zakrętki tych naczyń. Końcówka z figurą opracowana jest pod katem przydatności do stosowania jej przy butelkach posiadających znormalizowany gwint. Do wytworzenia końcówki z figurą do naczyń opracowuje się model w oparciu o rysunek oraz założenia określonej objętości wewnętrznej figury do ilości dozowanego płynu. Modele takie służą do wykonania form, w których powstają te końcówki figur poprzez wtrysk lub odlewanie w zależności od materiału, z którego są wywarzane, może to być szkło, polecana lub plastik. Istotą wzoru użytkowego jest końcówka z figurą do zamykania naczyń, Ycfiarakteryzuje się tym, że w oparciu o anatomiczny kształt budowy ludzkiej dłoni oraz splot palców stwarza plastyczny i przestrzenny układ figur.

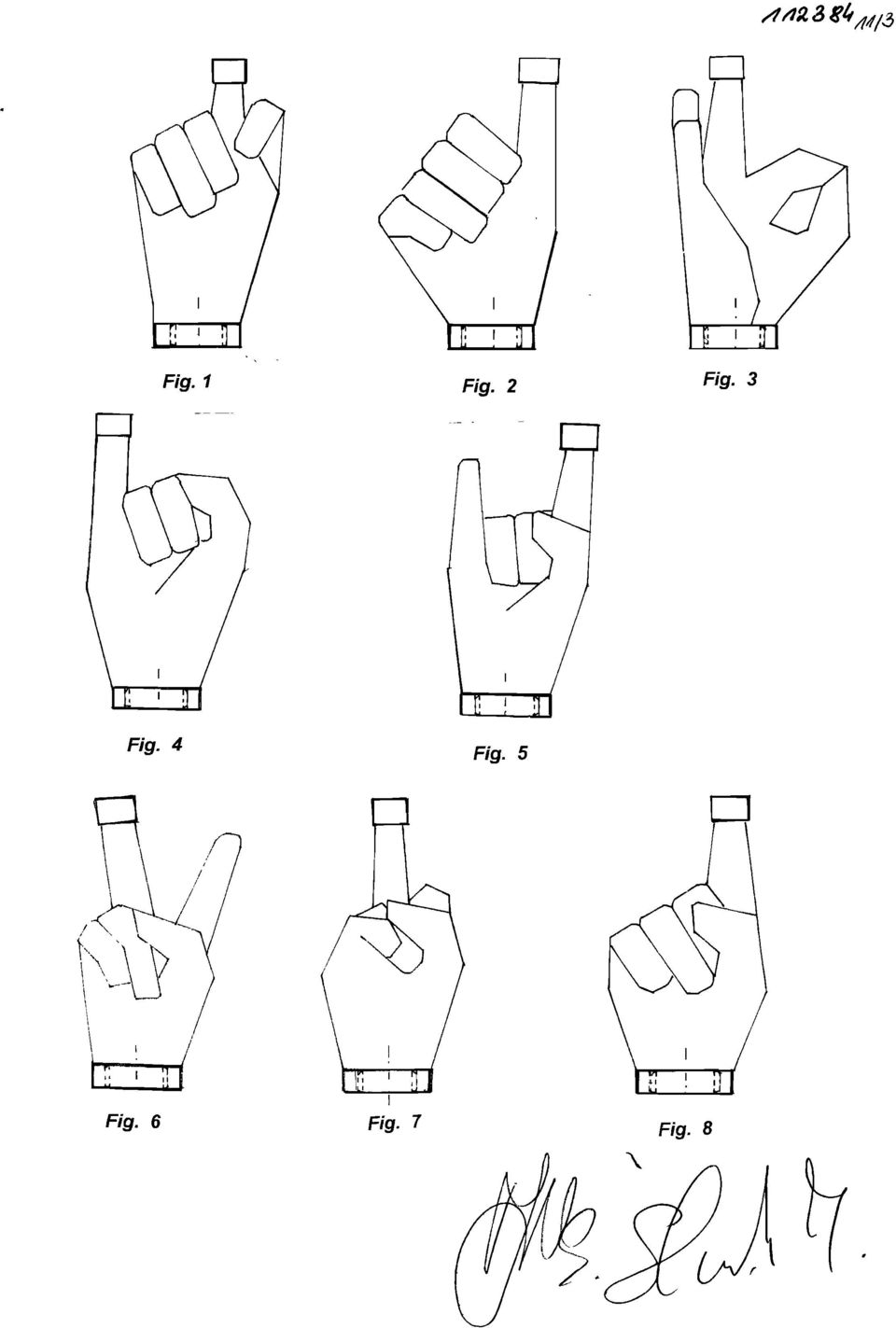

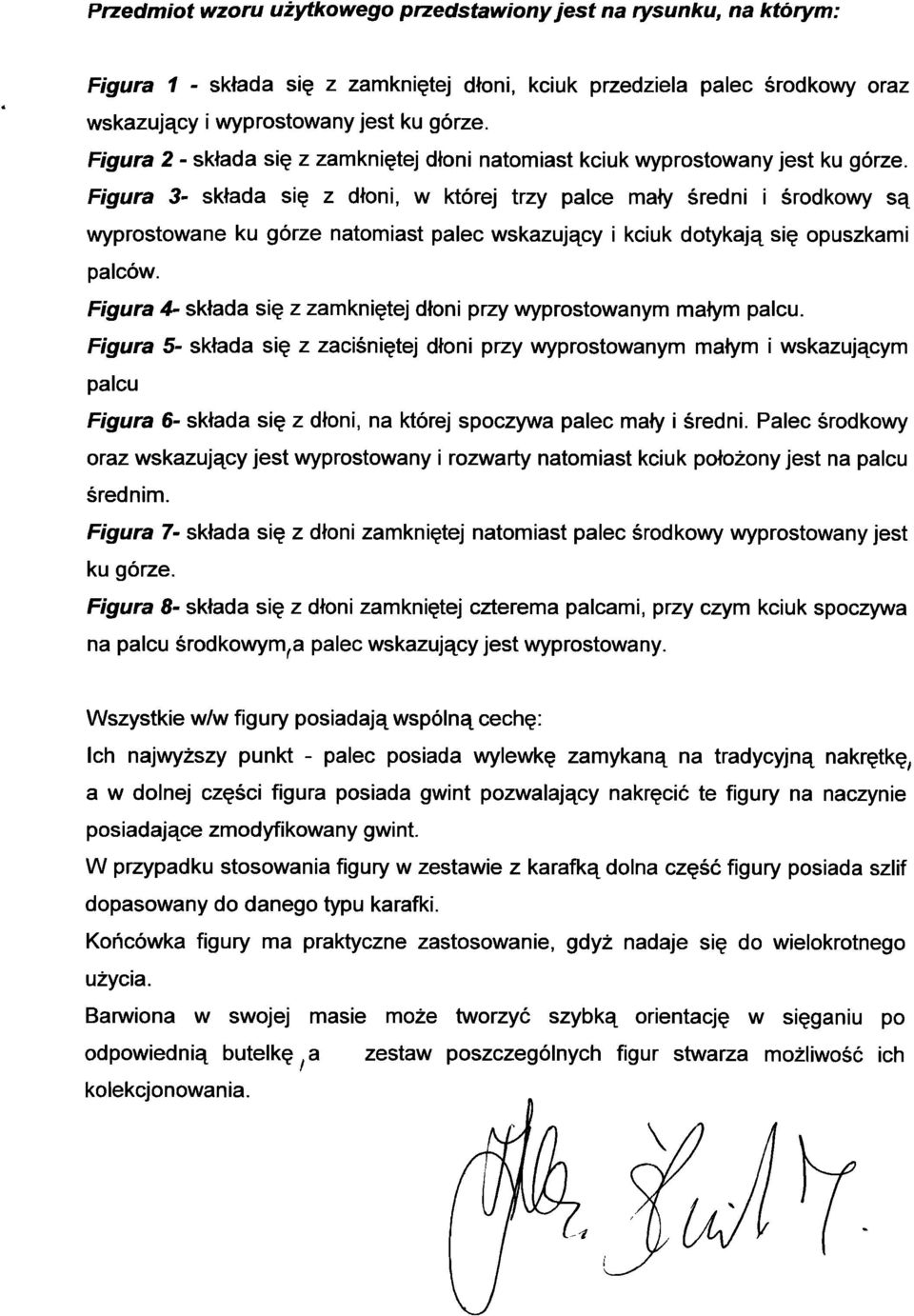

3 Przedmiot wzoru użytkowego przedstawionyjest na rysunku, na którym: Figura 1 - składa się z zamkniętej dłoni, kciuk przedziela palec środkowy oraz wskazujący i wyprostowany jest ku górze. Figura 2 - składa się z zamkniętej dłoni natomiast kciuk wyprostowany jest ku górze. Figura 3- składa się z dłoni, w której trzy palce mały średni i środkowy są wyprostowane ku górze natomiast palec wskazujący i kciuk dotykają się opuszkami palców. Figura 4- składa się z zamkniętej dłoni przy wyprostowanym małym palcu. Figura 5- składa się z zaciśniętej dłoni przy wyprostowanym małym i wskazującym palcu Figura 6- składa się z dłoni, na której spoczywa palec mały i średni. Palec środkowy oraz wskazujący jest wyprostowany i rozwarty natomiast kciuk położony jest na palcu średnim. Figura 7- składa się z dłoni zamkniętej natomiast palec środkowy wyprostowany jest ku górze. Figura 8- składa się z dłoni zamkniętej czterema palcami, przy czym kciuk spoczywa na palcu środkowym^a palec wskazujący jest wyprostowany. Wszystkie w/w figury posiadają wspólną cechę: Ich najwyższy punkt - palec posiada wylewkę zamykaną na tradycyjną nakrętkę, a w dolnej części figura posiada gwint pozwalający nakręcić te figury na naczynie posiadające zmodyfikowany gwint. W przypadku stosowania figury w zestawie z karafką dolna część figury posiada szlif dopasowany do danego typu karafki. Końcówka figury ma praktyczne zastosowanie, gdyż nadaje się do wielokrotnego użycia. Barwiona w swojej masie może tworzyć szybką orientację w sięganiu po odpowiednią butelkę,a zestaw poszczególnych figur stwarza możliwość ich kolekcjonowania.

4 "i- \mw m ZASTRZEŻENIA OCTOWE 1. Końcówka z figurą do zamykania naczyń znamiennatym, ze jest w kształcie ludzkiej dłonią splot palców przedstawia poszczególne odmiany końcówki. 2. Końcówka wg zastrz. 1f znamiennatym, że w zamkniętej dłoni kciuk przedziela palec środkowy oraz wskazujący i wyprostowany jest ku górze. 3. Końcówka wg zastrz. 1, znamienna tym, że składa się z zamkniętej dłoń i ^ natomiast kciuk wyprostowany jest ku górze. 4. Końcówka wg zastrz. 1;znamiennatym, że trzy palce: mały, średni i środkowy są wyprostowane ku górze, rvatomiast palec wskazujący i kciuk dotykają się opuszkami palców. 5. Końcówka wg zastrz. 1 znamiennatym, że składa się z zamkniętej dłoni przy wyprostowanym małym palcu. 6. Końcówka wg zastrz. 1f znamienną, tym, że składa się z zaciśniętej dłoni przy wyprostowanym palcu małym i wskazującym ku górze. 7. Końcówka wg zastrz. ^znamiennatym, że palec mały i średni położony jest na dłoni, palec środkowy i wskazujący jest rozwarty oraz wyprostowany ku górze }a kciuk położony jest na palcu średnim. 8. Końcówka wg zastrz. 1 znamiennet tym, że składa się z zamkniętej dłoni, natomiast palec środkowy wyprostowany jest ku górze. 9. Końcówka wg zastrz. 1 znamienna tym, że składa się z dłoni zamkniętej czterema palcami, przy czym kciuk spoczywa na palcu środkowym a palec wskazujący jest wyprostowany.

5 sf/tas&jtp Fig.1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8
