PROJEKT ZAMIENNY GMINNEGO CENTRUM RATOWNICTWA WRAZ Z CENTRUM AKTYWNOŚCI LOKALNEJ

Transkrypt

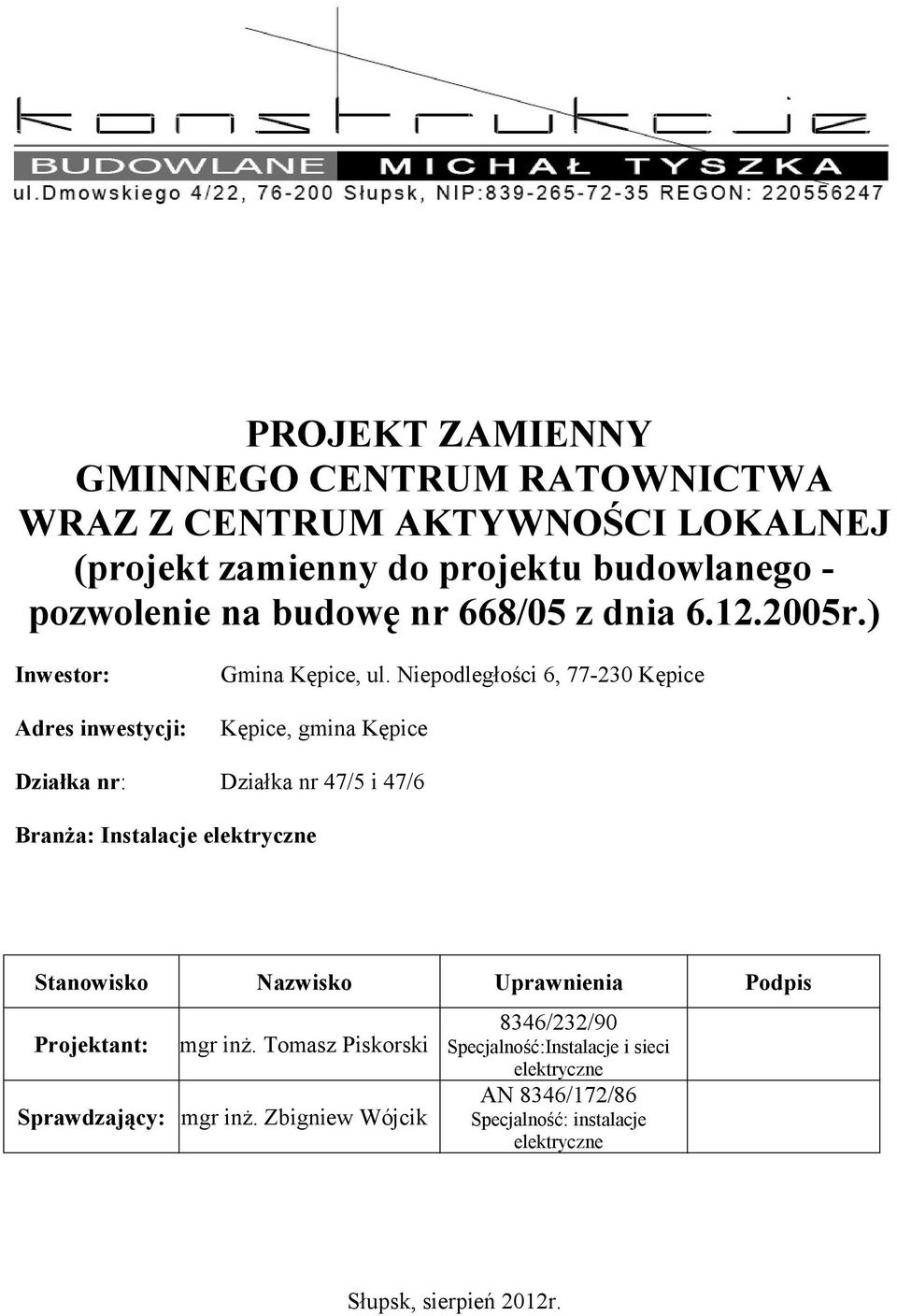

1 PROJEKT ZAMIENNY GMINNEGO CENTRUM RATOWNICTWA WRAZ Z CENTRUM AKTYWNOŚCI LOKALNEJ (projekt zamienny do projektu budowlanego pozwolenie na budowę nr 668/05 z dnia r.) Inwestor: Gmina Kępice, ul. Niepodległości 6, Kępice Adres inwestycji: Kępice, gmina Kępice Działka nr: Działka nr 47/5 i 47/6 Branża: Instalacje elektryczne Stanowisko Projektant: Nazwisko Uprawnienia 8346/232/90 mgr inż. Tomasz Piskorski Specjalność:Instalacje i sieci elektryczne Sprawdzający: mgr inż. Zbigniew Wójcik AN 8346/172/86 Specjalność: instalacje elektryczne Słupsk, sierpień 2012r. Podpis

2 Spis treści 1Oświadczenie zespołu projektowego...2 2Uprawnienia...3 3Opis techniczny...5 4Obiekt...5 5Podstawa opracowania...5 6Dane ogólne...5 7Układ zasilania i pomiaru energii elektrycznej...5 8Tablica bezpiecznikowa TG...6 9Tablica bezpiecznikowa TP Instalacja wewnętrzna - zmiany Połączenia wyrównawcze Ochrona od porażeń Informacja - Bezpieczeństwo i Ochrona Zdrowia instalacje elektryczne...6 Spis rysunków Rzut parteru Rzut piętra Schemat tablicy TG Schemat tablicy TP nr E10-Z nr E11-Z nr E1-Z nr E4-Z skala 1:50 skala 1:50 1 Oświadczenie zespołu projektowego Słupsk Zgodnie z wymogami art. 20 ustawy punkt 4 ustawy z dnia 7 lipca 1994r. Prawo Budowlane (Dz. U. 120 poz z dnia r. z późniejszymi zmianami) oświadczam, że projekt zamienny do projektu budowlanego gminnego centrum ratownictwa wraz z centrum aktywności lokalnej w zakresie instalacji elektrycznych, dla potrzeb i warunków miejscowych został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej na dzień opracowania. Stanowisko Nazwisko Uprawnienia Projektant: mgr inż. Tomasz Piskorski Specjalność:Instalacje i sieci elektryczne Sprawdzający : mgr inż. Zbigniew Wójcik Specjalność: instalacje elektryczne Podpis 8346/232/90 AN 8346/172/86 Strona nr 2

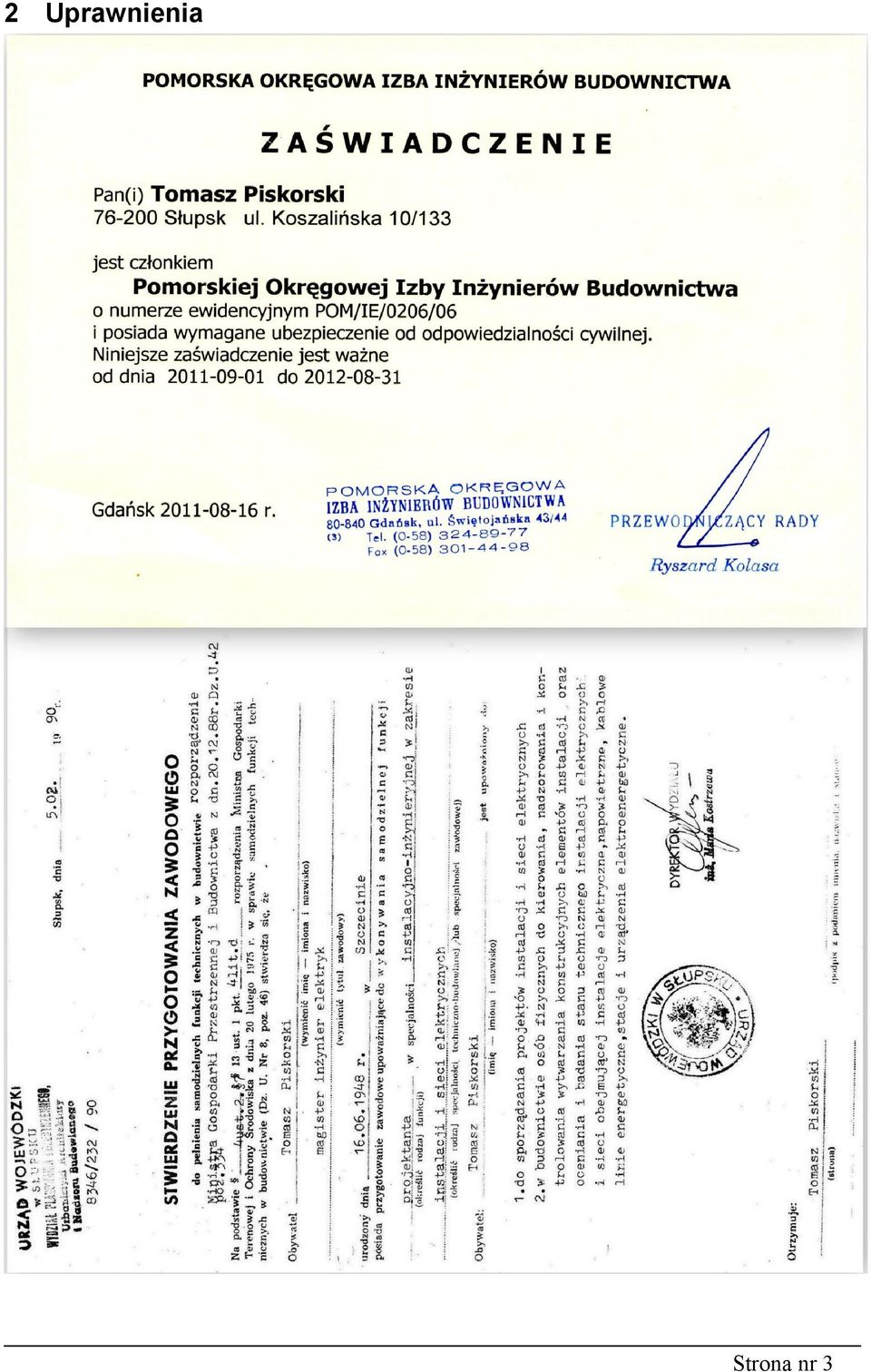

3 2 Uprawnienia Strona nr 3

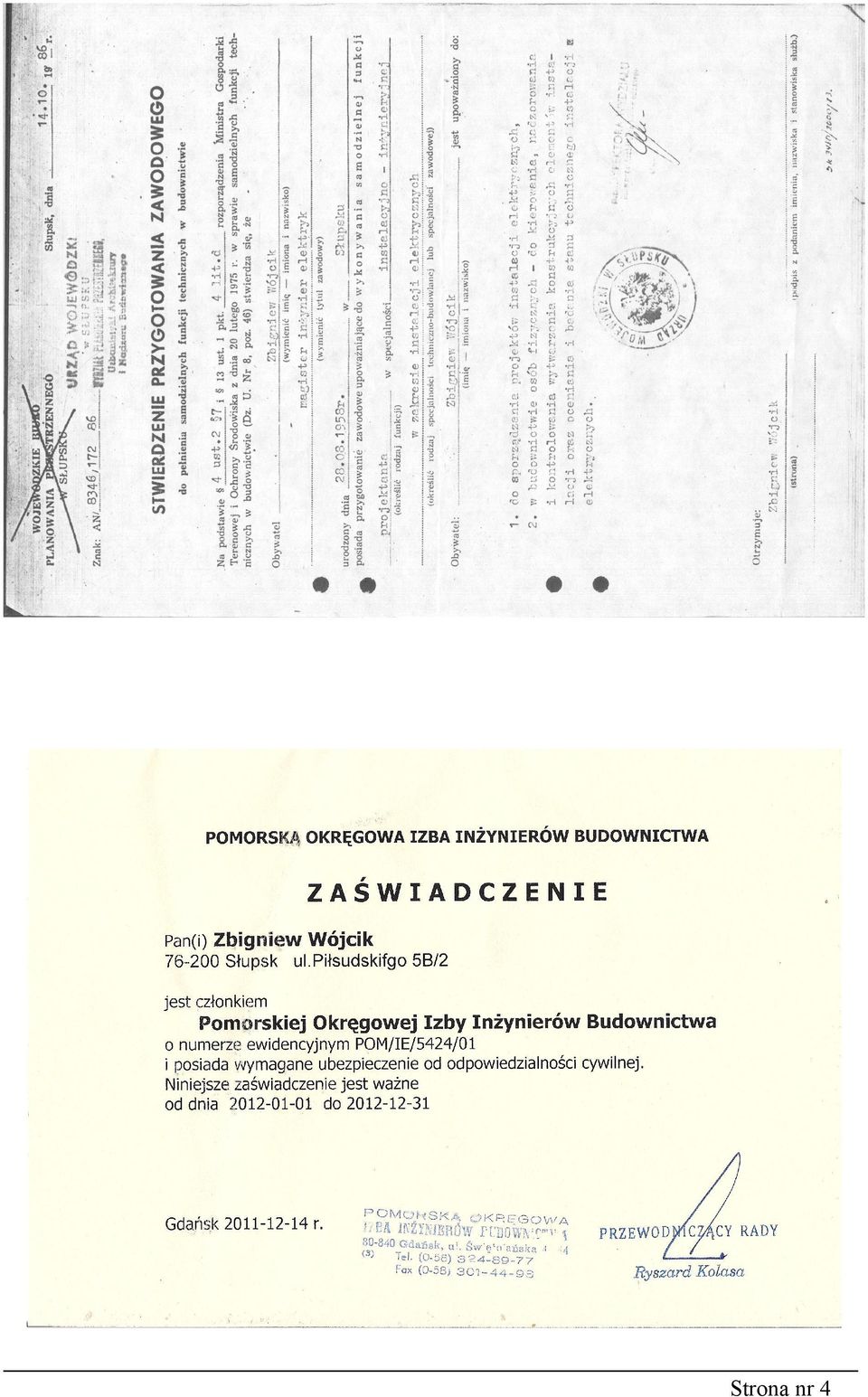

4 Strona nr 4

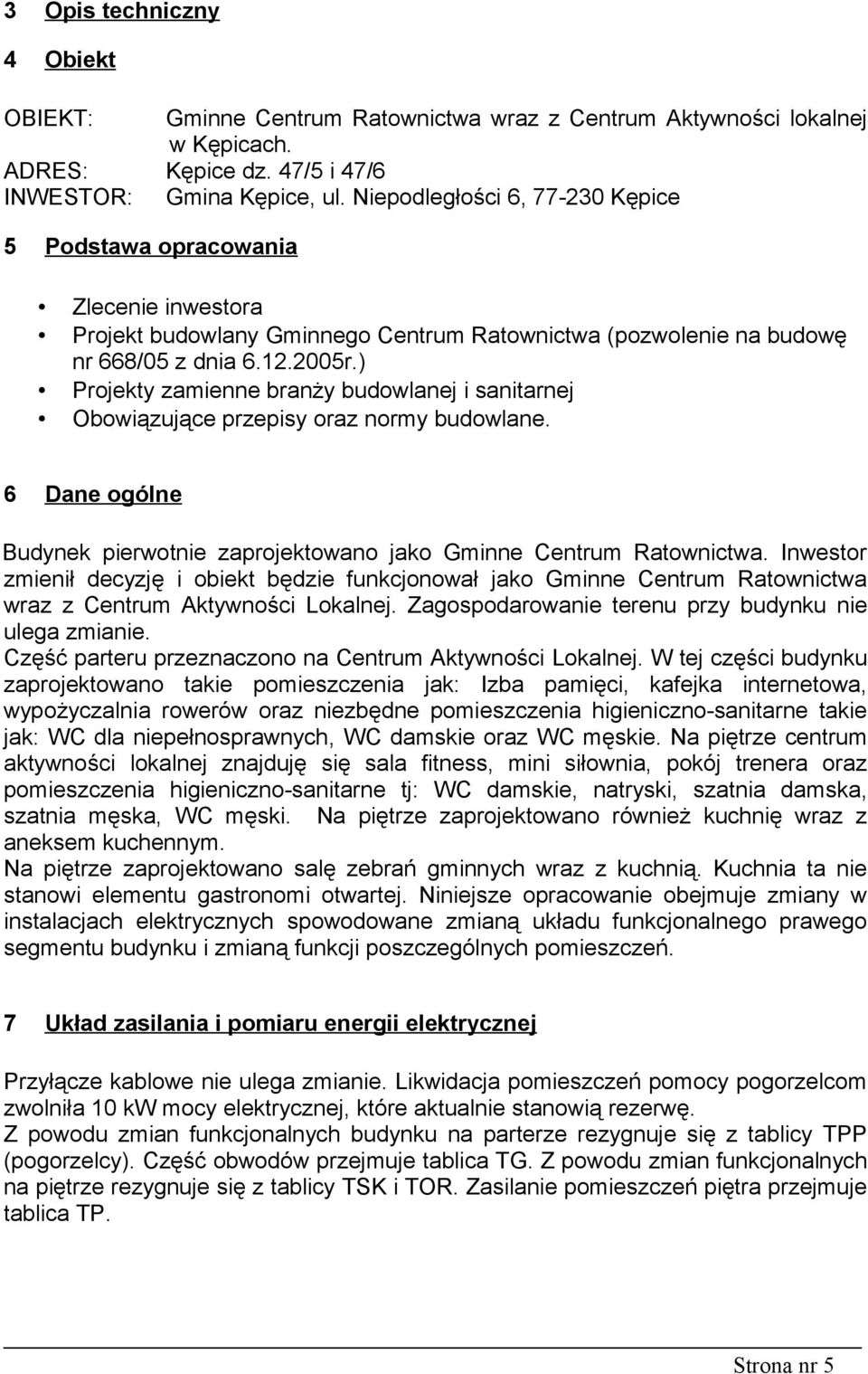

5 3 Opis techniczny 4 Obiekt OBIEKT: ADRES: INWESTOR: 5 Podstawa opracowania 6 Gminne Centrum Ratownictwa wraz z Centrum Aktywności lokalnej w Kępicach. Kępice dz. 47/5 i 47/6 Gmina Kępice, ul. Niepodległości 6, Kępice Zlecenie inwestora Projekt budowlany Gminnego Centrum Ratownictwa (pozwolenie na budowę nr 668/05 z dnia r.) Projekty zamienne branży budowlanej i sanitarnej Obowiązujące przepisy oraz normy budowlane. Dane ogólne Budynek pierwotnie zaprojektowano jako Gminne Centrum Ratownictwa. Inwestor zmienił decyzję i obiekt będzie funkcjonował jako Gminne Centrum Ratownictwa wraz z Centrum Aktywności Lokalnej. Zagospodarowanie terenu przy budynku nie ulega zmianie. Część parteru przeznaczono na Centrum Aktywności Lokalnej. W tej części budynku zaprojektowano takie pomieszczenia jak: Izba pamięci, kafejka internetowa, wypożyczalnia rowerów oraz niezbędne pomieszczenia higieniczno-sanitarne takie jak: WC dla niepełnosprawnych, WC damskie oraz WC męskie. Na piętrze centrum aktywności lokalnej znajduję się sala fitness, mini siłownia, pokój trenera oraz pomieszczenia higieniczno-sanitarne tj: WC damskie, natryski, szatnia damska, szatnia męska, WC męski. Na piętrze zaprojektowano również kuchnię wraz z aneksem kuchennym. Na piętrze zaprojektowano salę zebrań gminnych wraz z kuchnią. Kuchnia ta nie stanowi elementu gastronomi otwartej. Niniejsze opracowanie obejmuje zmiany w instalacjach elektrycznych spowodowane zmianą układu funkcjonalnego prawego segmentu budynku i zmianą funkcji poszczególnych pomieszczeń. 7 Układ zasilania i pomiaru energii elektrycznej Przyłącze kablowe nie ulega zmianie. Likwidacja pomieszczeń pomocy pogorzelcom zwolniła 10 kw mocy elektrycznej, które aktualnie stanowią rezerwę. Z powodu zmian funkcjonalnych budynku na parterze rezygnuje się z tablicy TPP (pogorzelcy). Część obwodów przejmuje tablica TG. Z powodu zmian funkcjonalnych na piętrze rezygnuje się z tablicy TSK i TOR. Zasilanie pomieszczeń piętra przejmuje tablica TP. Strona nr 5

6 8 Tablica bezpiecznikowa TG Zmiana schematu tablicy TG polega rezygnacji z zasilania zlikwidowanych tablic a wprowadzeniu pola zasilania oświetlenia pom Pozostałe obwody nie ulegają zmianie. 9 Tablica bezpiecznikowa TP Tablica bezpiecznikowa TP przejmuje zasilanie obwodów po zlikwidowanej tablicy TOR i TSK. Zmiana układu funkcjonalnego piętra pozwoliła ograniczyć ilość obwodów do czterech zasilań oświetlenia i sześciu zasilań gniazdek wytczkowych. Poza tym zaprojektowano jeden układ trzy fazowego zasilania kuchenki elektrycznej. Obwody oświetleniowe są zabezpieczone wyłącznikami nadmiarowymi 10A typu B a obwody gniazd wtyczkowych zabezpieczone są wyłącznikami różnicowo prądowymi 30mA z członem nadmiarowym 16A B. Kuchenka elektryczna zabezpieczona jest wyłącznikiem nadmiarowym i różnicowoprądowym. 10 Instalacja wewnętrzna - zmiany Na piętrze projektuje się kabiny natryskowe. W obrębie kabin i w strefie 60 cm od krawędzi nie instalować żadnych instalacji elektrycznych. Wentylatory wyciągowe umieścić w przestrzeni nadstropowej. Zastosować wentylatory z wyłącznikami czasowymi. Wentylatory zasilać liniami cztero przewodowymi (jedna żyła służy do inicjowania pracy wentylatora. 11 Połączenia wyrównawcze Metalowe elementy brodzika i przyłączy wod kan. połączyć przewodem typu DYżo 4mm2 z punktem PE w tablicy bezpiecznikowej TP. Przewód prowadzić w podłodze w rurce instalacyjnej. 12 Ochrona od porażeń Projektuje się samoczynne wyłączenie zasilania w czasie mniejszym od 0,4 s. Rozdzielić przewód PEN na PE i N. Przewód PE połączyć z instalacją uziemiającą (odgromową) Instalację elektryczna odbiorczą wykonać w systemie TN-S. Jako dodatkową ochronę od porażeń stosować samoczynne wyłączenie zasilania wyłączniki nadmiarowe i różnicowoprądowe. 13 Informacja - Bezpieczeństwo i Ochrona Zdrowia instalacje elektryczne Nazwa i adres obiektu budowlanego: Gminne Centrum Ratownictwa wraz z Centrum Aktywności Lokalnej w Kępicach Inwestor oraz jego adres: Gmina Kępice, ul. Niepodległości 6, Kępice Strona nr 6

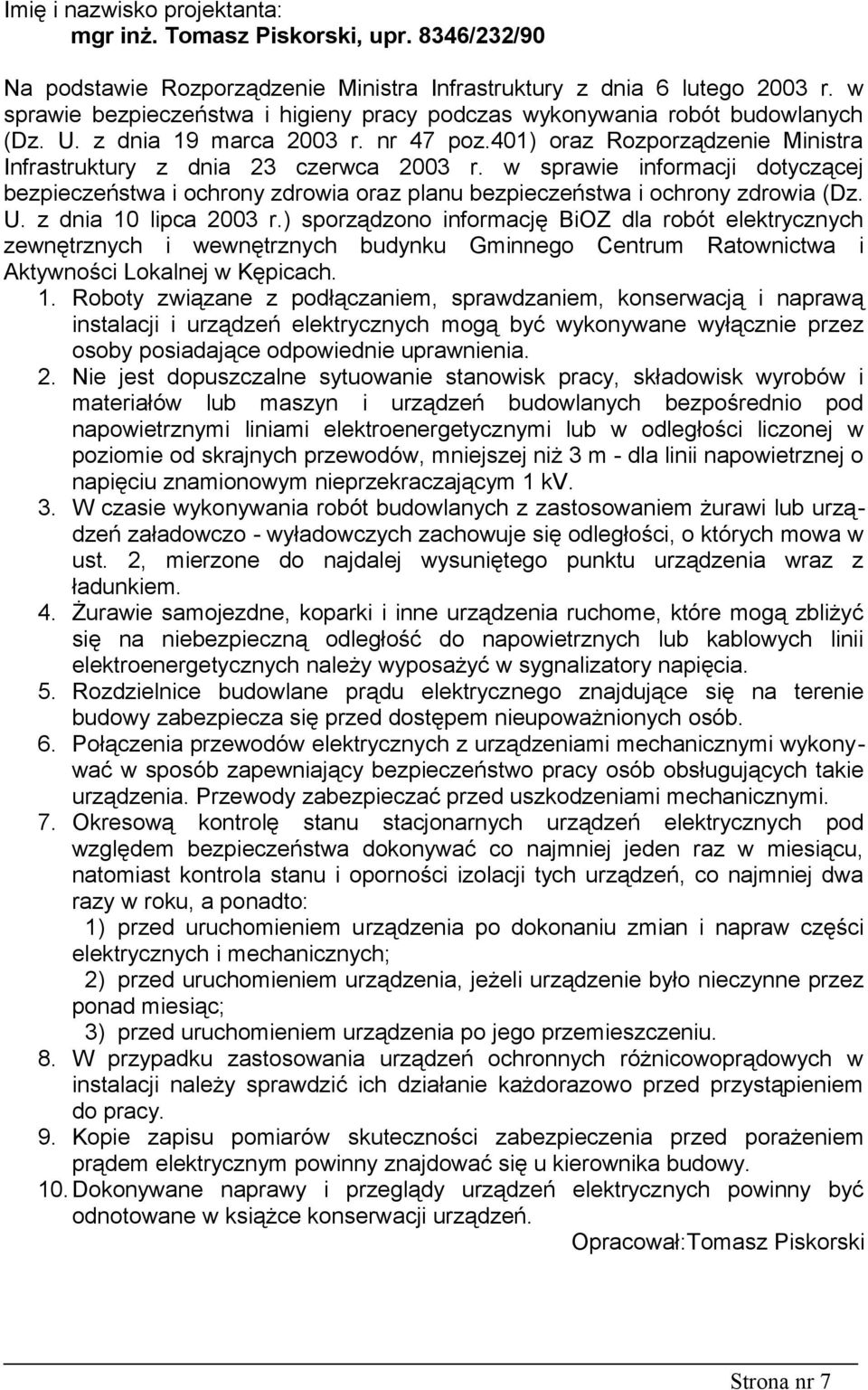

7 Imię i nazwisko projektanta: mgr inż. Tomasz Piskorski, upr. 8346/232/90 Na podstawie Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dnia 19 marca 2003 r. nr 47 poz.401) oraz Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003 r.) sporządzono informację BiOZ dla robót elektrycznych zewnętrznych i wewnętrznych budynku Gminnego Centrum Ratownictwa i Aktywności Lokalnej w Kępicach. 1. Roboty związane z podłączaniem, sprawdzaniem, konserwacją i naprawą instalacji i urządzeń elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia. 2. Nie jest dopuszczalne sytuowanie stanowisk pracy, składowisk wyrobów i materiałów lub maszyn i urządzeń budowlanych bezpośrednio pod napowietrznymi liniami elektroenergetycznymi lub w odległości liczonej w poziomie od skrajnych przewodów, mniejszej niż 3 m - dla linii napowietrznej o napięciu znamionowym nieprzekraczającym 1 kv. 3. W czasie wykonywania robót budowlanych z zastosowaniem żurawi lub urządzeń załadowczo - wyładowczych zachowuje się odległości, o których mowa w ust. 2, mierzone do najdalej wysuniętego punktu urządzenia wraz z ładunkiem. 4. Żurawie samojezdne, koparki i inne urządzenia ruchome, które mogą zbliżyć się na niebezpieczną odległość do napowietrznych lub kablowych linii elektroenergetycznych należy wyposażyć w sygnalizatory napięcia. 5. Rozdzielnice budowlane prądu elektrycznego znajdujące się na terenie budowy zabezpiecza się przed dostępem nieupoważnionych osób. 6. Połączenia przewodów elektrycznych z urządzeniami mechanicznymi wykonywać w sposób zapewniający bezpieczeństwo pracy osób obsługujących takie urządzenia. Przewody zabezpieczać przed uszkodzeniami mechanicznymi. 7. Okresową kontrolę stanu stacjonarnych urządzeń elektrycznych pod względem bezpieczeństwa dokonywać co najmniej jeden raz w miesiącu, natomiast kontrola stanu i oporności izolacji tych urządzeń, co najmniej dwa razy w roku, a ponadto: 1) przed uruchomieniem urządzenia po dokonaniu zmian i napraw części elektrycznych i mechanicznych; 2) przed uruchomieniem urządzenia, jeżeli urządzenie było nieczynne przez ponad miesiąc; 3) przed uruchomieniem urządzenia po jego przemieszczeniu. 8. W przypadku zastosowania urządzeń ochronnych różnicowoprądowych w instalacji należy sprawdzić ich działanie każdorazowo przed przystąpieniem do pracy. 9. Kopie zapisu pomiarów skuteczności zabezpieczenia przed porażeniem prądem elektrycznym powinny znajdować się u kierownika budowy. 10. Dokonywane naprawy i przeglądy urządzeń elektrycznych powinny być odnotowane w książce konserwacji urządzeń. Opracował:Tomasz Piskorski Strona nr 7
