1 architekt_ka AGNIESZKA KALICKA, UL. MJR. HUBALA 35/1, GDAŃSK P R O J E K T B U D O W L A N Y REMONTU POMIESZCZEŃ Z MONTAŻEM KLIMATYZACJI I ŚCIANEK DZIAŁOWYCH TEMAT: REMONT POMIESZCZEŃ NR 213, 214, 216 WYDZIAŁU NAWIGACJI I UZBROJENIA OKRĘTOWEGO OBIEKT: BUDYNEK NR 7 ADRES: GDYNIA, UL. INŻ. JANA ŚMIDOWICZA 69 DZIAŁKA NR 48/2, KM 126 INWESTOR: AKADEMIA MARYNARKI WOJENNEJ ADRES: GDYNIA, UL. INŻ. JANA ŚMIDOWICZA 69 BRANŻA: FAZA: ARCHITEKTONICZNA, SANITARNA, ELEKTRYCZNA P.B-W PROJEKTANCI Imię i Nazwisko Branża Nr uprawnień Specjalność Podpis arch. Tadeusz Rostkowski architektoniczna GT-NB-63/105/76 architektoniczna b.o., konstrukcyjna w ogr.zakr. mgr inż. Tomasz Makarski sanitarna POM/0243/PWOS/12 sanitarna b.o. mgr inż. Tomasz Pyskło elektryczna POM/0002/PWOE/05 elektryczna b.o. SPRAWDZAJĄCY Imię i Nazwisko Branża Nr uprawnień Specjalność Podpis arch. Agnieszka Kalicka architektoniczna PO/KK/295/2011 architektoniczna do projektowania b.o. inż. Sebastian Widomski sanitarna POM/0034/PWOS/09 sanitarna b.o. mgr inż. Łukasz Marczuk elektryczna POM/0213/POOE/09 elektryczna na do projektowania b.o. Gdańsk, kwiecień 2015 NIP: , REGON , TEL./ FAX , , a.kalicka@wp.pl,

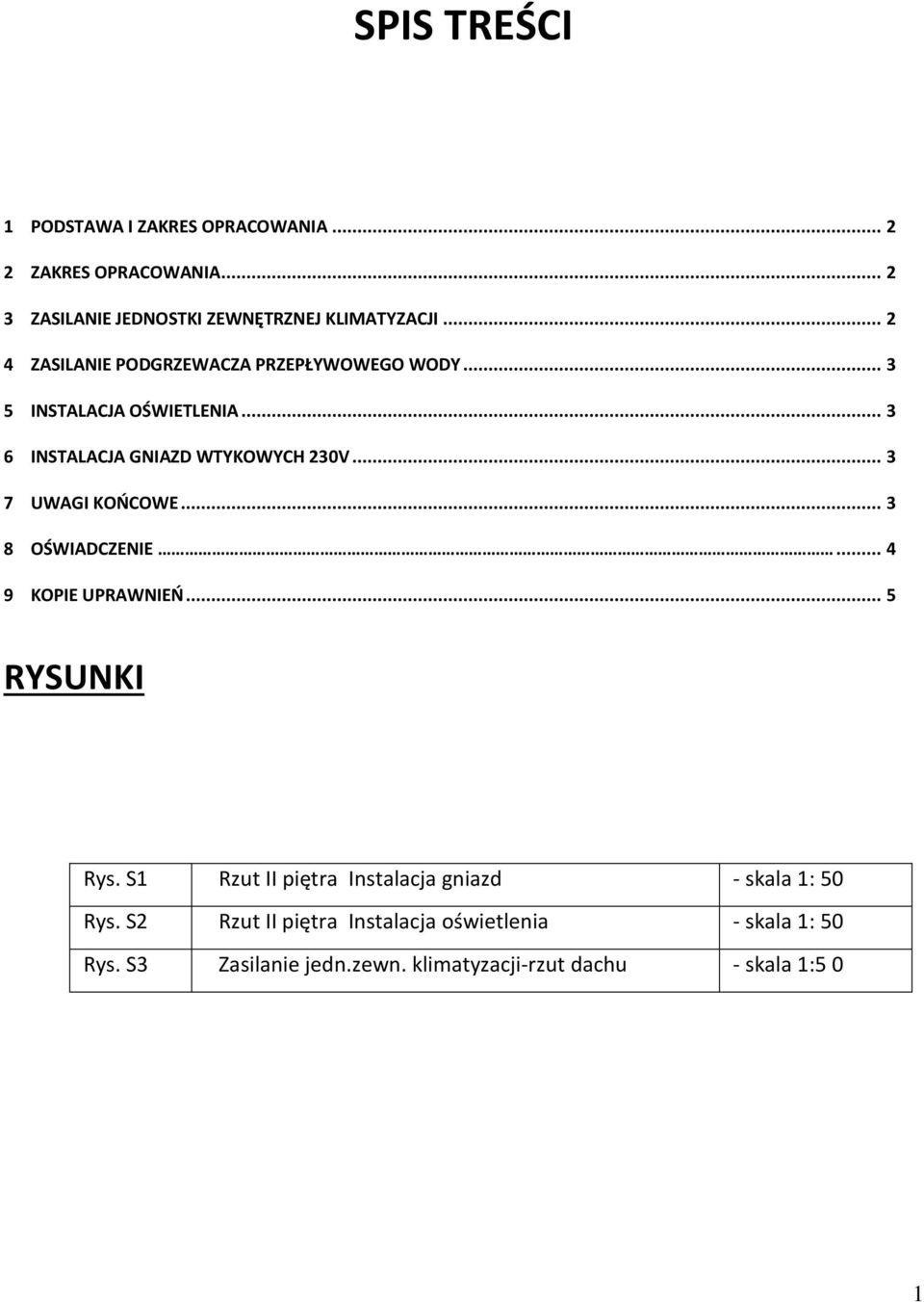

2 SPIS TREŚCI 1 PODSTAWA I ZAKRES OPRACOWANIA ZAKRES OPRACOWANIA ZASILANIE JEDNOSTKI ZEWNĘTRZNEJ KLIMATYZACJI ZASILANIE PODGRZEWACZA PRZEPŁYWOWEGO WODY INSTALACJA OŚWIETLENIA INSTALACJA GNIAZD WTYKOWYCH 230V UWAGI KOŃCOWE OŚWIADCZENIE KOPIE UPRAWNIEŃ... 5 RYSUNKI Rys. S1 Rzut II piętra Instalacja gniazd - skala 1: 50 Rys. S2 Rzut II piętra Instalacja oświetlenia - skala 1: 50 Rys. S3 Zasilanie jedn.zewn. klimatyzacji-rzut dachu - skala 1:5 0 1

3 OPIS 1 PODSTAWA I ZAKRES OPRACOWANIA Projekt opracowano na podstawie następujących danych: zlecenia Inwestora, uzgodnień z Inwestorem, projektu architektonicznego, obowiązujących przepisów i norm techniczno-budowlanych. 2 ZAKRES OPRACOWANIA Niniejszy projekt przedstawia rozwiązania instalacji elektrycznych dla pomieszczeń 213,214,216 Wydziału Nawigacji i Uzbrojenia Okrętowego, w budynku nr 7, na terenie Akademii Marynarki Wojennej w Gdyni Na opracowanie składają się: opis techniczny rysunki Projekt został wykonany zgodnie z uzyskanymi wytycznymi. 3 ZASILANIE JEDNOSTKI ZEWNĘTRZNEJ KLIMATYZACJI Na potrzeby pomieszczeń pracowni w opracowaniu branży sanitarnej została zaprojektowana klimatyzacja typu split oparta o urządzenia ścienne. Urządzenia zostaną podłączone do agregatu znajdującego sie na dachu zgodnie z rysunkiem. W celu zasilania jednostki zewnętrznej należy doprowadzić do miejsca oznaczonego na rzucie dachu zasilanie przewodem YDYp 3x2,5mm2 450/750V. Przewód należy doprowadzić pod tynkiem oraz w osłonie PCV z istniejącej rozdzielnicy II piętra: TRP-5. Rozdzielnicę należy wyposażyć w wyłącznik P302 B16A 30mA oraz S301B16A. Analogicznie wykorzystując powyższe zabezpieczenie nadprądowe należy z rozdzielnicy TRP-5 wyprowadzić przewodem YDYp 3x2,5mm2 450/750V obwód zasilania jednostek wewnętrznych klimatyzacji. Okablowanie sterownicze jednostek wewnętrznych klimatyzacji pozostaje po stronie wykonawcy branży sanitarnej. 2

4 4 ZASILANIE PODGRZEWACZA PRZEPŁYWOWEGO WODY W pomieszczeniu 214 planowany jest montaż podgrzewacza przepływowego wody 230V. Projektuje się doprowadzenie do miejsca jego montażu zasilania przewodem YDYp 3x2,5mm2 450/750V pt. Obwód wyprowadzić z istn. rozdzielnicy TRP-5. Obwód zabezpieczyć osobnym wyłącznikiem S301B16A oraz wykorzystać zabezpieczenie wymienionym w pkt.3 niniejszego opracowania wyłącznikiem P302B16A 30mA 5 INSTALACJA OŚWIETLENIA W oznaczonych na planie miejscach projektuje się montaż nowych opraw oświetleniowych. Stare oprawy oraz łączniki należy zdemontować. W związku z częściową zmianą położenia opraw oświetleniowych należy przewidzieć konieczność przedłużenia istniejących obwodów oświetlenia. Obwody przedłużyć przewodami YDYp3(4)x1,5mm2 450/750V. W oznaczonych na planie miejscach należy przewidzieć montaż nowych łączników oświetlenia. Należy przewidzieć konieczność przedłużenia istniejących obwodów oświetlenia. Obwody przedłużyć przewodami YDYp3(4)x1,5mm2 450/750V. 6 INSTALACJA GNIAZD WTYKOWYCH 230V W oznaczonych na planie miejscach projektuje się montaż nowych gniazd wtykowych 230V. Stare gniazda należy zdemontować. W związku z częściową zmianą położenia gniazd wtykowych należy przewidzieć konieczność przedłużenia istniejących obwodów gniazd. Obwody przedłużyć przewodami YDYp 3x2,5mm2 450/750V. Oznaczone na planie gniazda należy wpiąć w istn. obwód gniazd sąsiedniego pomieszczenia. Obwody przedłużyć przewodami jw. 7 UWAGI KOŃCOWE W projektowanych instalacjach zastosowano jako środek ochrony od porażeń przy dotyku pośrednim (ochrona dodatkowa) SAMOCZYNNE WYŁĄCZENIE ZASILANIA w układzie TN-S, realizowane przez zastosowanie wyłączników nadmiarowych (zgodnie z PN-IEC ). Uzupełnienie ochrony dodatkowej stanowią wyłączniki różnicowoprądowe. Prace przed wyceną i wykonaniem bezwzględnie skoordynować z wykonawcą branży sanitarnej. 3

5 OŚWIADCZENIE Oświadczamy, że projekt budowlany instalacji elektrycznych remontu pomieszczeń nr 213, 214, 216 Wydziału Nawigacji i Uzbrojenia Okrętowego w budynku nr 7, na terenie Akademii Marynarki Wojennej w Gdyni, przy ul. inż. Jana Śmidowicza 69, została wykonana zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu jakiemu ma służyć projektant - mgr inz. Tomasz Pyskło nr upr. POM/0002/PWOE/05 sprawdzający - mgr inż. Łukasz Marczuk nr upr. POM/0237/POOS/11 4
