PROJEKT PLACU ZABAW RADOSNA SZKOŁA Szkoła Podstawowa nr 1 w Bełchatowie

Transkrypt

1 PROJEKT PLACU ZABAW RADOSNA SZKOŁA INWESTOR: Szkoła Podstawowa nr 1 w Bełchatowie ul. Dąbrowskiego 11, Bełchatów dz. nr 598/2, gmina Bełchatów PROJEKTANT: mgr inż. Alicja Czerwioska ul. Piesza 19, Białe Błota mgr inż. arch. Jolanta Czyżowicz mgr inż. Katarzyna Kotula 1

2 Spis treści 1. DANE OGÓLNE: Podstawa opracowania: Cel opracowania: Lokalizacja i granice opracowania: STAN ISTNIEJĄCY: PROJEKT PLACU ZABAW Urządzenia zabawowe i inne akcesoria na placu zabaw: Opis urządzeo zabawowych: Tablica informacyjna: Tabliczki informujące o sposobie wykorzystania danego elementu wyposażenia i przestrzeganiu zasad bezpiecznego użytkowania: Nawierzchnia bezpieczna: Trawnik: Budowa płotu z furtką SZCZEGÓŁOWE DANE TECHNICZNE NAWIERZCHNI BEZPIECZNEJ WIZUALIZACJE: ZAŁĄCZNIKI: A. Projekt placu zabaw B. Projekt placu zabaw z siatką kwadratów 1x1m C. Projekt zagospodarowania terenu 1: D. Mapa sytuacyjno-wysokościowa 1: E. Zaświadczenie z Izby Architektów i decyzja o stwierdzeniu przygotowania zawodowego

3 1. DANE OGÓLNE: 1.1 Podstawa opracowania: - mapa sytuacyjno-wysokościowa w skali 1:500 - wymagania programu Radosna Szkoła - rozmowa z inwestorem - obmiary w terenie 1.2 Cel opracowania: - celem opracowania jest zaprojektowanie placu zabaw przy Szkole Podstawowej nr 1 w Bełchatowie zgodnie z wymaganiami programu Radosna Szkoła i potrzebami szkoły. 1.3 Lokalizacja i granice opracowania: -projekt obejmuje teren o powierzchni 321m 2 placu zabaw Radosna Szkoła, w tym 118,25m 2 zajmuje nawierzchnia bezpieczna z urządzeniami do zabaw, resztę stanowi trawnik, -plac zabaw został umiejscowiony na terenie trawiastym, w półkolu obrzeżonym krawężnikiem, o podłożu wyłożonym szlaką o grubości ok 15-20cm, pokrytej ziemią ok 5cm grubości, -przez środek placu przechodzą rury kanalizacji deszczowej - jednak nie zachodzie kolizja kanalizacja deszczowa, a fundamenty urządzeo zabawowych, -dojście na plac zabaw jest możliwe po utwardzonej nawierzchni wybrukowanej -całośd terenu rekreacyjnego szkoły ograniczona jest płotem (dołączono mapkę załącznik D i projekt zagospodarowania przestrzennego załącznik C ), -plac zabaw zaprojektowano zachowując obowiązujące odległości: 10m od ulicy(1 m zieleni przed ogrodzeniem szkoły i 9m zieleni od strony szkoły), 10m od pomieszczeo z oknami. 3

4 2. STAN ISTNIEJĄCY: -teren opracowania w całości znajduje się na płaskim terenie rekreacyjnym szkoły obsadzonym drzewami i krzewami nie kolidującymi z budową placu zabaw, -od stron -północnej, południowej i zachodniej odgrodzonym płotem, od strony wschodniej znajduje się budynek szkoły, -teren pod plac zabaw w większości został umiejscowiony w półkolu obrzeżonym krawężnikiem, o podłożu wyłożonym szlaką o grubości ok 15-20cm, pokrytej ziemią ok 5cm grubości, -przez środek placu przechodzą rury kanalizacji deszczowej - jednak nie zachodzie kolizja: kanalizacja deszczowa, a fundamenty planowanych urządzeo zabawowych, -dojście na plac zabaw jest możliwe po utwardzonej nawierzchni wybrukowanej -całośd terenu rekreacyjnego szkoły ograniczona jest płotem (dołączono mapkę załącznik D i projekt zagospodarowania przestrzennego załącznik C ), -teren nie podlega ochronie konserwatorskiej. 3. PROJEKT PLACU ZABAW 3.1 Urządzenia zabawowe i inne akcesoria na placu zabaw: 1.- Zestaw zabawowy wspinaczkowy. 2.- Zjeżdżalnia z wejściem dla osób niepełnosprawnych. 3.- Huśtawka ważka na sprężynie z funkcją balansu. 4.-Bujak dla 2 dzieci Delfin- mały. 5.-Bujak dla 6 dzieci Delfin- duży. 6.-Stolik piknikowy koniczynka. Tablica informacyjna. Ławka parkowa. Kosz na śmieci. 4

5 Projektowane urządzenia zabawowe spełniają normy EN-1176 i EN-1177 oraz posiadają gwarancję na 3-25 lat w zależności od elementu, do każdego urządzenia należy zachowad strefy bezpieczeostwa podawane przez producenta oraz przestrzegad zalecanej instrukcji montażu na placu zabaw. Urządzenia zabawowe są najważniejszym elementem placu zabaw, powinny byd utrzymane w przyjaznych, radosnych kolorach oraz spełniad funkcje zabawowe jak najatrakcyjniejsze dla dzieci w przedziale wiekowym 6 12 lat. Konkretne urządzenia w punkcie 3.2. Mocowanie urządzeo zabawowych do podłoża. Rys.1. Fundamenty są wykonywane z betonu na głębokości zalecanej przez producenta (60cm lub więcej w zależności od rodzaju urządzenia)- przykład rys. 1. Podłoże wokół fundamentów jest ubijane i zagęszczane. 5

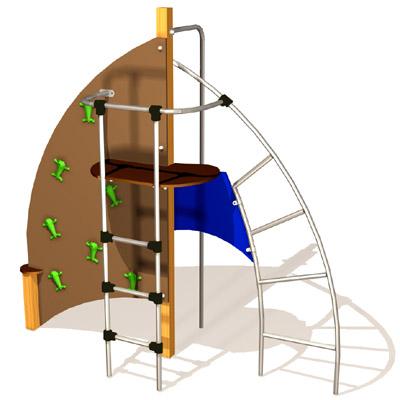

6 3.2 Opis urządzeń zabawowych: 1.- Zestaw zabawowy wspinaczkowy. Proponowane urządzenie BASIC JUNIOR /PROLUDIC nr J1663 Zestaw Wiek: 3-10 lat Wysokośd upadku: 1,8 m Strefa bezpieczeostwa: 5,11m x 6,09m Wymiary urządzenia: wys. 3 m; szer. 1,85 m; dł. 3 m. 6

7 Funkcje zabawowe: Doskonały kącik gimnastyczno-rekreacyjny dla najmłodszych. Wyposażony w drążki, drabinki, ściankę wspinaczkową, rurę strażacką i podesty - oferuje różnorodnośd dwiczeo. 1. Drabinka stalowa 2. Ścianka wspinaczkowa 3. Rura strażacka 4. Drabinka półokrągła Materiały: Pionowe słupy, wymiary 95x95mm wykonane z drewna klejonego warstwowo. Stopy do słupów wykonane ze stali galwanizowanej. Ścianka wspinaczkowa wykonana ze sklejki (składającej się z warstw brzozy) o grubości 22mm pokrytej żywicą poliuretanową (zapewniającą jej wytrzymałośd i odpornośd na promienie ultrafioletowe). Podest wykonany ze sklejki (składającej się z warstw brzozy) o grubości 22mm pokrytej antypoślizgową żywicą. Uchwyty do wspinaczki wykonane poliamidu zapewniającego im wytrzymałośd i sztywnośd. Drążki i rury wykonane ze stali nierdzewnej o średnicy 40mm. 7

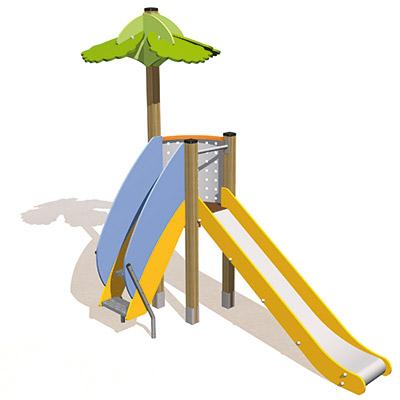

8 2. Zjeżdżalnia z wejściem dla osób niepełnosprawnych. Proponowane urządzenie ZESTAW VIVAREA NR 31/PROLUDIC nr J3331 Wiek: 2-9 lat Wysokośd upadku: 1,17 m Strefa bezpieczeostwa: 4,54m x 6,81m Wymiary urządzenia: wys. 3,2 m; szer. 1,55 m; dł. 3,31 m. Zjeżdżalnia z wygodnym i bezpiecznym wejściem przystosowanym dla dzieci niepełnosprawnych, platforma z balkonikiem i zabawnym parasolem, bezpieczny ślizg ze stali. INTEGRACYJNOŚD: Niepełnosprawnośd motoryczna Niepełnosprawnośd sensoryczna 8

9 1. Podest z balkonem 2. Zjeżdżalnia 3. Palma 4. Schody Materiały: Pionowe słupy, wymiary 95x95mm, wykonane z drewna klejonego warstwowo. Stopy do słupów wykonane ze stali galwanizowanej. Panele schodów i liście palmy zostały wykonane ze sklejki (składającej się z warstw sosny) o grubości 22mm pokrytej żywicą poliuretanową (zapewniającą jej wytrzymałośd i odpornośd na promienie ultrafioletowe). Podest wykonany ze sklejki (składającej się z warstw brzozy) o grubości 22mm pokrytej antypoślizgową żywicą. Powierzchnia zjeżdżalni pokryta nieprzerywaną warstwą stali nierdzewnej o grubości 2mm. Balkonik wykonany z perforowanego aluminium o grubości 3mm pokrytego epoksydową farbą poliestrową. Wszystko zmontowane jest za pomocą śrub ze stali nierdzewnej okrytych poliamidowymi nasadkami. 9

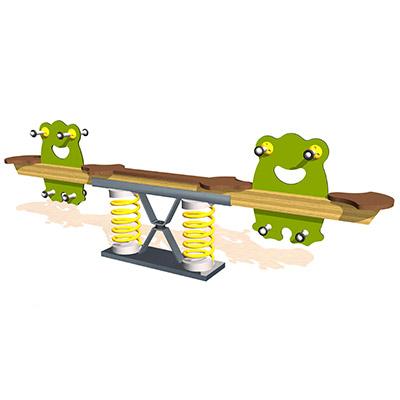

10 3. Huśtawka ważka na sprężynie z funkcją balansu. Proponowane urządzenie TREE FROGS/PROLUDIC nr J985 Wiek: 2 12 lat Wysokośd upadku: 0,75 m Strefa bezpieczeostwa: 4,73 x 2,29 m Wymiary urządzenia: wys. 0,85 m; szer. 0,3 m; dł. 2,6 m INTEGRACYJNOŚĆ: Niepełnosprawnośd sensoryczna Trudności w uczeniu się Unikalna konstrukcja firmy PROLUDIC pozwala na kołysanie się na stojąco. Przeciwwaga umożliwia wspólną zabawę dzieciom o różnym ciężarze, wzroście i wieku, chod doskonale nadaje się również do zabawy w pojedynkę. Może służyd jako bujawka ważka dla 4 osób lub jako balans. 10

11 Materiały: Panele wykonane ze sklejki (składającej się z warstw sosny) o grubości 22mm pokrytej żywicą fenolową. Siedzisko wykonane ze sklejki (składającej się z na zmianę przekładanych warstw brzozy i sosny) o grubości 13mm pokrytej antypoślizgową żywicą fenolową. Poprzeczna belka wykonana została z wysokiej jakości drewna klejonego warstwowo. Uchwyty i oparcia dla nóg wykonane z bardzo wytrzymałego plastiku poliamidowego. Sprężyny wykonane z wysokiej jakości piaskowanej stali (klasa 35SCD6) pokrytej cynkiem i podwójną warstwą proszkowej farby epoksydowej. Mocowania sprężyn wykonane z bardzo wytrzymałego poliamidu. Wszystko zmontowane jest za pomocą śrub ze stali nierdzewnej okrytych poliamidowymi nasadkami. 4. Bujak sprężynowy dla 2 dzieci Delfin -mały. Proponowane urządzenie DANNY THE DOLPHIN/PROLUDIC nr J822 11

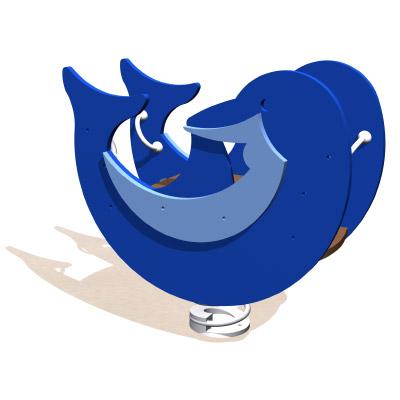

12 Wiek: 2 10 lat Wysokośd upadku: 0,47 m Strefa bezpieczeostwa: 3,31 x 2,39 m Wymiary urządzenia: wys. 0,76 m; szer. 0,4 m; dł. 0,9 m Bezpieczny bujak dla 2 dzieci, na sprężynie, przystosowany do zabawy dla dzieci niepełnosprawnych. INTEGRACYJNOŚĆ: Niepełnosprawnośd sensoryczna Trudności w uczeniu się Materiały: Panele wykonane ze sklejki (składającej się z warstw sosny) o grubości 22mm pokrytej żywicą fenolową. Siedzisko wykonane ze sklejki (składającej się z na zmianę przekładanych warstw brzozy i sosny) o grubości 13mm pokrytej antypoślizgową żywicą fenolową. Poprzeczna belka wykonana została z wysokiej jakości drewna klejonego warstwowo. Uchwyty i oparcia dla nóg wykonane z bardzo wytrzymałego plastiku poliamidowego. Sprężyny wykonane z wysokiej jakości piaskowanej stali (klasa 35SCD6) pokrytej cynkiem i podwójną warstwą proszkowej farby epoksydowej. Mocowania sprężyn wykonano z bardzo wytrzymałego poliamidu. Wszystko zmontowane jest za pomocą śrub ze stali nierdzewnej okrytych poliamidowymi nasadkami. 12

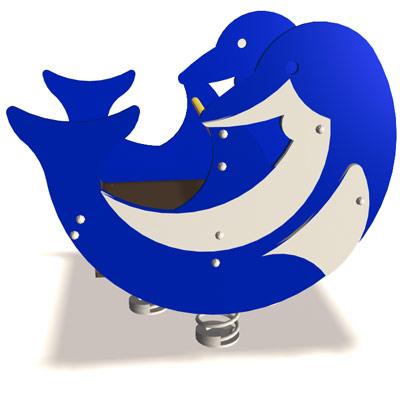

13 5. Bujak dla 6 dzieci Delfin -duży. Proponowane urządzenie DIPPY THE DOLPHIN/PROLUDIC nr J981 Wiek: 2 12 lat Wysokośd upadku: 0,51 m Strefa bezpieczeostwa: 3,64 x 3,09 m Wymiary urządzenia: wys. 1,35 m; szer. 1,1 m; dł. 1,45 m Bezpieczny bujak dla 6 dzieci, na dwóch sprężynach, przystosowany do zabawy dla dzieci niepełnosprawnych. INTEGRACYJNOŚD: Niepełnosprawnośd motoryczna Niepełnosprawnośd sensoryczna Materiały: Panele wykonane ze sklejki (składającej się z warstw sosny) o grubości 22mm pokrytej żywicą fenolową. Siedzisko wykonane ze sklejki (składającej się z na zmianę przekładanych warstw brzozy i sosny) o grubości 13mm pokrytej antypoślizgową żywicą fenolową. Poprzeczna belka wykonana została z wysokiej jakości drewna klejonego warstwowo. 13

14 Uchwyty i oparcia dla nóg wykonane z bardzo wytrzymałego plastiku poliamidowego. Sprężyny wykonane z wysokiej jakości piaskowanej stali (klasa 35SCD6) pokrytej cynkiem i podwójną warstwą proszkowej farby epoksydowej. Mocowania sprężyn wykonano z bardzo wytrzymałego poliamidu. Wszystko zmontowane jest za pomocą śrub ze stali nierdzewnej okrytych poliamidowymi nasadkami. 6.-Zestaw piknikowy Koniczynka. Proponowane urządzenie ZESTAW DO PIKNIKU/PROLUDIC nr J2880 Wymiary zestawu: wys. 0,8m, szer. 1,35m, dł. 1,48m wys. stolika 0,8m, szer. 1,0m, dł. 1,0m wys. siedziska 0,5m, szer.0,49, dł. 0,49m Zestaw piknikowy może służyd chwili wytchnienia w trakcie zabaw, ale też jako miejsce gier planszowych, rozmów z rówieśnikami lub wychowawcą. Jest wykonany w wesołej zielonej kolorystyce i z bardzo trwałych materiałów. 14

15 Materiały: Słupki podtrzymujące wykonane ze stali galwanizowanej pokrytej farbą proszkową (stół - średnica słupka 125mm, grubośd ścianki 2,5mm; krzesełko - średnica słupka 88,9mm, grubośd ścianki 2mm). Blat stołu i siedziska wykonano z płyty kompozytowej o grubości 13mm. Mocowania ze stali nierdzewnej osłonięto poliamidowymi nasadkami. 3.3 Tablica informacyjna: Tablicę informacyjną należy umieścid w miejscu wskazanym na projekcie. Wzór tablic: Tablica informacyjna o wysokości 165cm mocowana w fundamencie stalowym ocynkowanym, na 2 nogach ze stali ocynkowanej. Plansza regulaminowa o wymiarach około 70X100cm na płycie HPL, druk na foli samoprzylepnej z warstwą zabezpieczającą przed warunkami atmosferycznymi. 15

16 Regulamin powinien zawierad zasady i warunki korzystania z placu zabaw, nr tel. do dyrektora szkoły lub do osoby przez niego upoważnionej, a ponadto numery tel. alarmowych i dodatkową informację o treści Szkolny plac zabaw wyposażony w ramach programu rządowego RADOSNA SZKOŁA - wzór powyżej. 3.4 Tabliczki informujące o sposobie wykorzystania danego elementu wyposażenia i przestrzeganiu zasad bezpiecznego użytkowania: Tabliczki należy umieścid przy każdym urządzeniu (elemencie) zabawowym, uwzględniając sposób wykorzystania i zasady bezpieczeostwa podane przez producenta. 3.5 Nawierzchnia bezpieczna: Zgodnie z wytycznymi programu Radosna Szkoła należy zastosowad nawierzchnię bezpieczną gumową lub piankową do stosowania na zewnątrz w wymaganych kolorach RAL 5003 Saphirblau (zastosowana na nawierzchnię komunikacyjną) oraz RAL 2011 Tieforange (jako nawierzchnia w strefach bezpieczeostwa) z normą EN-1177:2008 oraz atestem PZH. Nawierzchnię należy układad na podbudowie z kruszywa naturalnego, stabilizowanego mechanicznie. W celu ułatwienia spływu wód opadowych należy zastosowad na nawierzchni spadek ~1,0 %. W przypadku występowania pod projektowaną nawierzchnią gruntów gliniastych należy dodatkowo zastosowad warstwę odsączającą. Nawierzchnia komunikacyjna: Projektuje się zastosowanie na chodniki piesze (ścieżki) nawierzchnię z wyrobów syntetycznych. Szerokośd ścieżek wynosi 1,5m. 16

17 Nawierzchnię syntetyczna należy ograniczyd obrzeżem trawnikowym na styku z nawierzchnią trawiastą. W celu ułatwienia spływu wód opadowych należy zastosowad spadek poprzeczny 2,0 %. ZESTAWIENIE NAWIERZCHNI SYNTETYCZNEJ: Powierzchnia nawierzchni komunikacyjnej i bezpiecznej wynosi 118,25m 2, w tym amortyzującej upadek z wysokości: 2,1m 74m 2 (zastosowana pod urządzeniem 1 i 2)w tym: 63m 2 w kolorze RAL 2011 Tieforange 11m 2 w kolorze RAL 5003 Saphirblau 0,9m 44,25m 2 (zastosowana pod urządzeniami 3, 4 i 5)w tym: 38,125m 2 w kolorze RAL 2011 Tieforange 6,125m 2 w kolorze RAL 5003 Saphirblau Proponowana nawierzchnia: Euroflex Zaprojektowana nawierzchnia bezpieczna oraz komunikacyjna zbudowana jest z płyt o wymiarach 0,5 x 0,5m. Dzięki takiemu rozwiązaniu plac zabaw oprócz urządzeo zabawowych oferuje dodatkowe możliwości zabawy w przeskoki, wymyślanie gier i zasad do nich. Ponadto w wypadku uszkodzenia którejś z płyt lub przebudowy placu zabaw w późniejszym czasie, płyty te można zdejmowad i montowad ponownie, co w wypadku nawierzchni wylewanej nie jest możliwe. Szczegółowe dane techniczne i montażowe nawierzchni w pkt. 4. Obrzeża trawnikowe: Obrzeża trawnikowe betonowe 6cmx20cmx100cm należy zastosowad w miejscach styku nawierzchni bezpiecznej i komunikacyjnej z trawnikiem 76,5mb. 17

18 Obrzeża betonowe należy montowad o 0,5cm niżej niż górny poziom nawierzchni bezpiecznej/komunikacyjnej 3.6 Trawnik: Zaprojektowano częśd powierzchni placu jako nawierzchnię trawiastą. Należy ją wykonad na terenie równym, pozbawionym zagłębieo. Nawierzchnia powinna byd wyprofilowana ze spadkiem od 1 3 %, ułatwiającym powierzchniowy odpływ wody. Przed założeniem trawnika należy odpowiednio przygotowad teren (usunięcie kamieni, śmieci, korzeni, ewentualnie pozostałości betonu, itp.). Po przekopaniu terenu na głębokośd szpadla (w przypadku mało urodzajnej ziemi), należy zastosowad 5 centymetrową warstwę ziemi urodzajnej. Następnie teren pod ułożenie darni z rolki lub zasiew trawy należy wyrównad. Podłoże należy przygotowad najlepiej na 3 do 5 tygodni przed założeniem trawnika i w tym czasie systematycznie je odchwaszczad. W celu skrócenia tego okresu można zastosowad środki chwastobójcze. Zakupu darni lub nasion pod zasiew należy dokonad w ilości większej o 5% niż wynika to z obliczeo powierzchni trawiastej. Powierzchnia zieleni na terenie placu zabaw do zagospodarowania pod trawnik - 155m Budowa płotu z furtką. Od budynku szkoły wzdłuż drogi ewakuacyjnej do bramy wjazdowej ma byd zamontowane ogrodzenie z siatki metalowej ocynkowanej, z słupkami stalowymi oraz furtką dwuskrzydłową o szerokości 1,5m. Wysokośd płotu od 1,00 m do 1,20 m o łącznej długości (z furtką) 44,5mb. 18

19 4. SZCZEGÓŁOWE DANE TECHNICZNE NAWIERZCHNI BEZPIECZNEJ Nawierzchnia w płytach 0,5 x 0,5m. Powierzchnia górna: gładka z otwartymi porami Spodnia strona: naprzemienne guziki (dla drenażu wody) Maksymalna wysokośd upadku: zgodnie z normą PN EN 1177:2009; EN ; HIC 1000 zgodnie z normą ASTM Zgodnie z normą PN :2009, EN :2008 Higiena: posiada atest PZH Ognioodpornośd: Klasa E DIN EN ;2002 Wydłużenie przy zerwaniu: ok. 40% DIN Odpornośd na ścieranie: rv 5.9 DIN częśd 6 BS Odpornośd chemiczna: warunkowo odporne na kwasy i zasady Odpornośd na słoną wodę: odporne wg normy DIN EN ISO 175, DIN EN ISO Odpornośd na pęknięcie przy niskich temperaturach: 24h/ 40st. C. bez pęknięd Odpornośd na powstawanie rys przy niskich temperaturach: 5h/ 30st. C bez rys Odpornośd na ślizganie: mokry: 50,75, suchy 50 zgodnie z normą ASTM E 303 Krytyczny punkt nagrzania słonecznego: 0,08 Watt/cm3 zgodnie z normą ASTM E648/3 Odpornośd na ślizganie: mokry: 0,57 μ, suchy 0,65 μ zgodnie z normą DIN , Przepuszczalnośd wody: (płytka 40mm) 0,011gpm/in3, (płytka 70mm ) 0,015 gpm/in3 Wytrzymałośd na rozciąganie: min. 0,75 N/mm2 zgodnie z DIN Certyfikaty i atesty: Atest PZH Certyfikat GS Certyfikat TÜV Producent powinien zagwarantowad przyjęcie produktu celem recyklingu po okresie eksploatacji. Materiał: granulat gumowy 90%, poliuretan 10% Połączenie płyt za pomocą kołków plastikowych. 19

20 Przekroje poprzeczne przez prawidłowo ułożoną nawierzchnię bezpieczną: lub 20

21 5. WIZUALIZACJE: 21

22 6. ZAŁĄCZNIKI: 22

23 A. Projekt placu zabaw. 23

24 B. Projekt placu zabaw z siatką kwadratów 1x1m. 24

25 C. Projekt zagospodarowania terenu 1:

26 D. Mapa sytuacyjno-wysokościowa 1:

27 E. Zaświadczenie z Izby Architektów i decyzja o stwierdzeniu przygotowania zawodowego. 27

28 28
