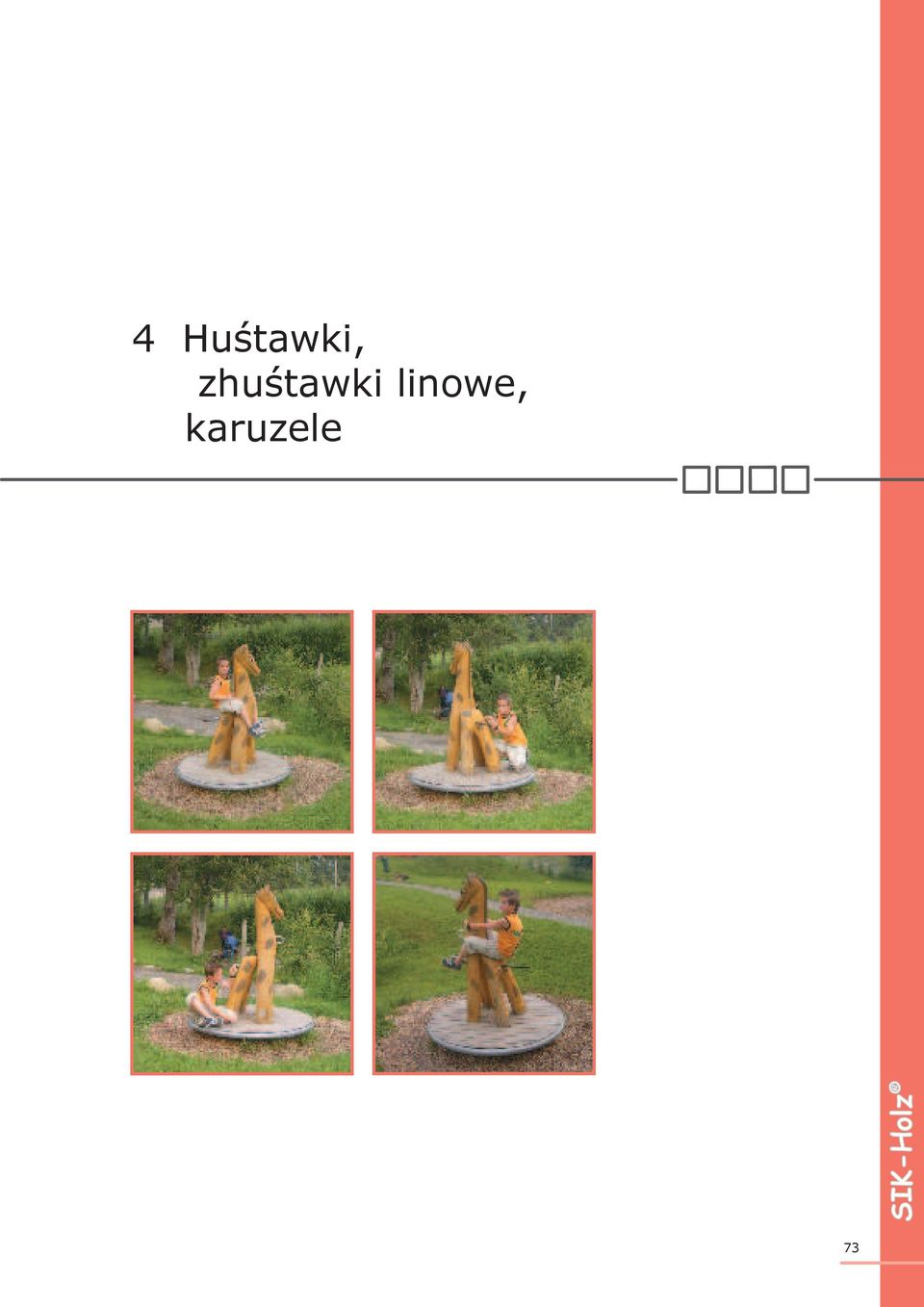

2 4 Huśtawki, zhuśtawki linowe, karuzele 73

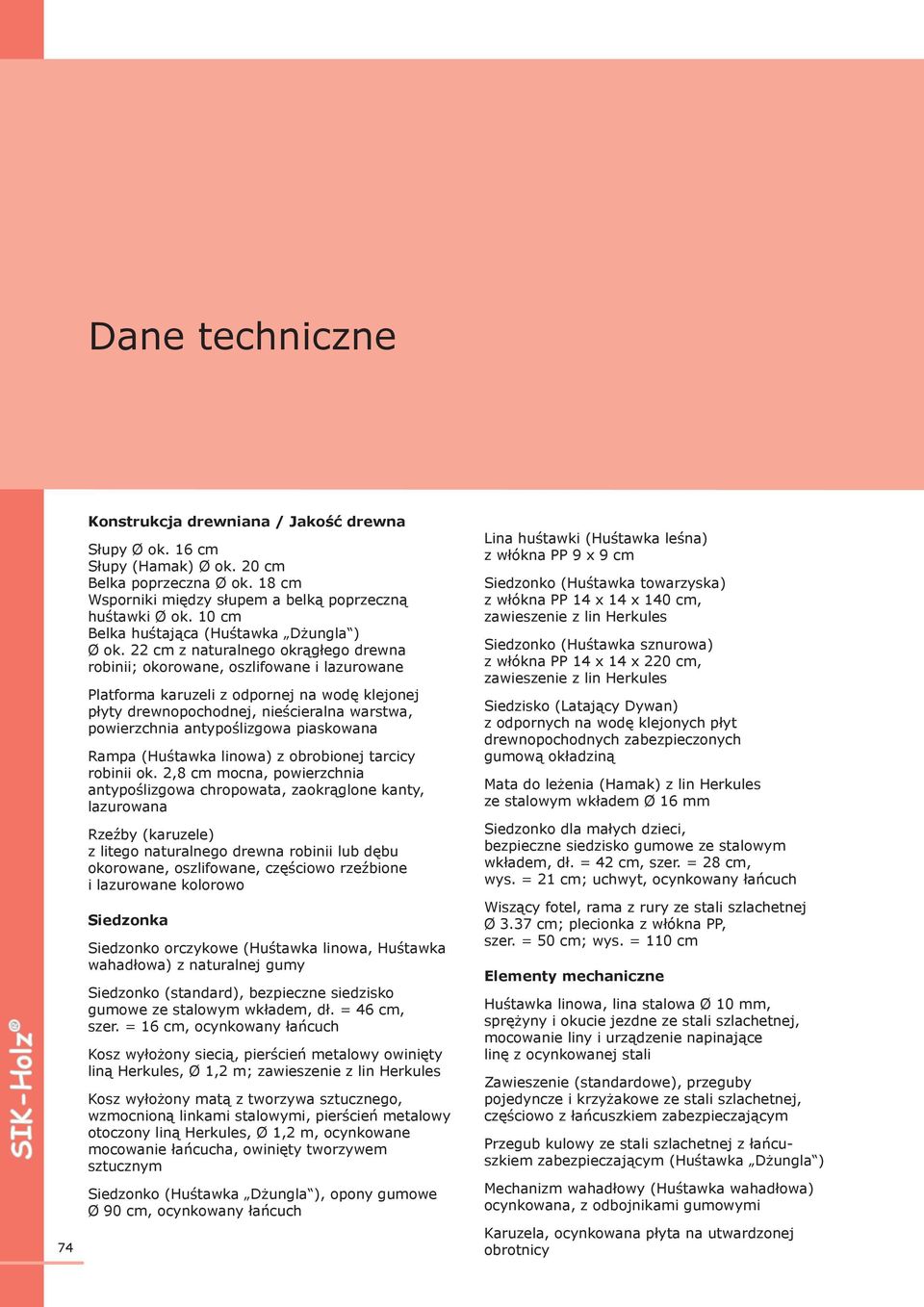

3 Dane techniczne 74 Konstrukcja drewniana / Jakość drewna Słupy Ø ok. 16 cm Słupy (Hamak) Ø ok. 20 cm Belka poprzeczna Ø ok. 18 cm Wsporniki między słupem a belką poprzeczną huśtawki Ø ok. 10 cm Belka huśtająca (Huśtawka Dżungla ) Ø ok. 22 cm z naturalnego okrągłego drewna robinii; okorowane, oszlifowane i lazurowane Platforma karuzeli z odpornej na wodę klejonej płyty drewnopochodnej, nieścieralna warstwa, powierzchnia antypoślizgowa piaskowana Rampa (Huśtawka linowa) z obrobionej tarcicy robinii ok. 2,8 cm mocna, powierzchnia antypoślizgowa chropowata, zaokrąglone kanty, lazurowana Rzeźby (karuzele) z litego naturalnego drewna robinii lub dębu okorowane, oszlifowane, częściowo rzeźbione i lazurowane kolorowo Siedzonka Siedzonko orczykowe (Huśtawka linowa, Huśtawka wahadłowa) z naturalnej gumy Siedzonko (standard), bezpieczne siedzisko gumowe ze stalowym wkładem, dł. = 46 cm, szer. = 16 cm, ocynkowany łańcuch Kosz wyłożony siecią, pierścień metalowy owinięty liną Herkules, Ø 1,2 m; zawieszenie z lin Herkules Kosz wyłożony matą z tworzywa sztucznego, wzmocnioną linkami stalowymi, pierścień metalowy otoczony liną Herkules, Ø 1,2 m, ocynkowane mocowanie łańcucha, owinięty tworzywem sztucznym Siedzonko (Huśtawka Dżungla ), opony gumowe Ø 90 cm, ocynkowany łańcuch Lina huśtawki (Huśtawka leśna) z włókna PP 9 x 9 cm Siedzonko (Huśtawka towarzyska) z włókna PP 14 x 14 x 140 cm, zawieszenie z lin Herkules Siedzonko (Huśtawka sznurowa) z włókna PP 14 x 14 x 220 cm, zawieszenie z lin Herkules Siedzisko (Latający Dywan) z odpornych na wodę klejonych płyt drewnopochodnych zabezpieczonych gumową okładziną Mata do leżenia (Hamak) z lin Herkules ze stalowym wkładem Ø 16 mm Siedzonko dla małych dzieci, bezpieczne siedzisko gumowe ze stalowym wkładem, dł. = 42 cm, szer. = 28 cm, wys. = 21 cm; uchwyt, ocynkowany łańcuch Wiszący fotel, rama z rury ze stali szlachetnej Ø 3.37 cm; plecionka z włókna PP, szer. = 50 cm; wys. = 110 cm Elementy mechaniczne Huśtawka linowa, lina stalowa Ø 10 mm, sprężyny i okucie jezdne ze stali szlachetnej, mocowanie liny i urządzenie napinające linę z ocynkowanej stali Zawieszenie (standardowe), przeguby pojedyncze i krzyżakowe ze stali szlachetnej, częściowo z łańcuszkiem zabezpieczającym Przegub kulowy ze stali szlachetnej z łańcuszkiem zabezpieczającym (Huśtawka Dżungla ) Mechanizm wahadłowy (Huśtawka wahadłowa) ocynkowana, z odbojnikami gumowymi Karuzela, ocynkowana płyta na utwardzonej obrotnicy

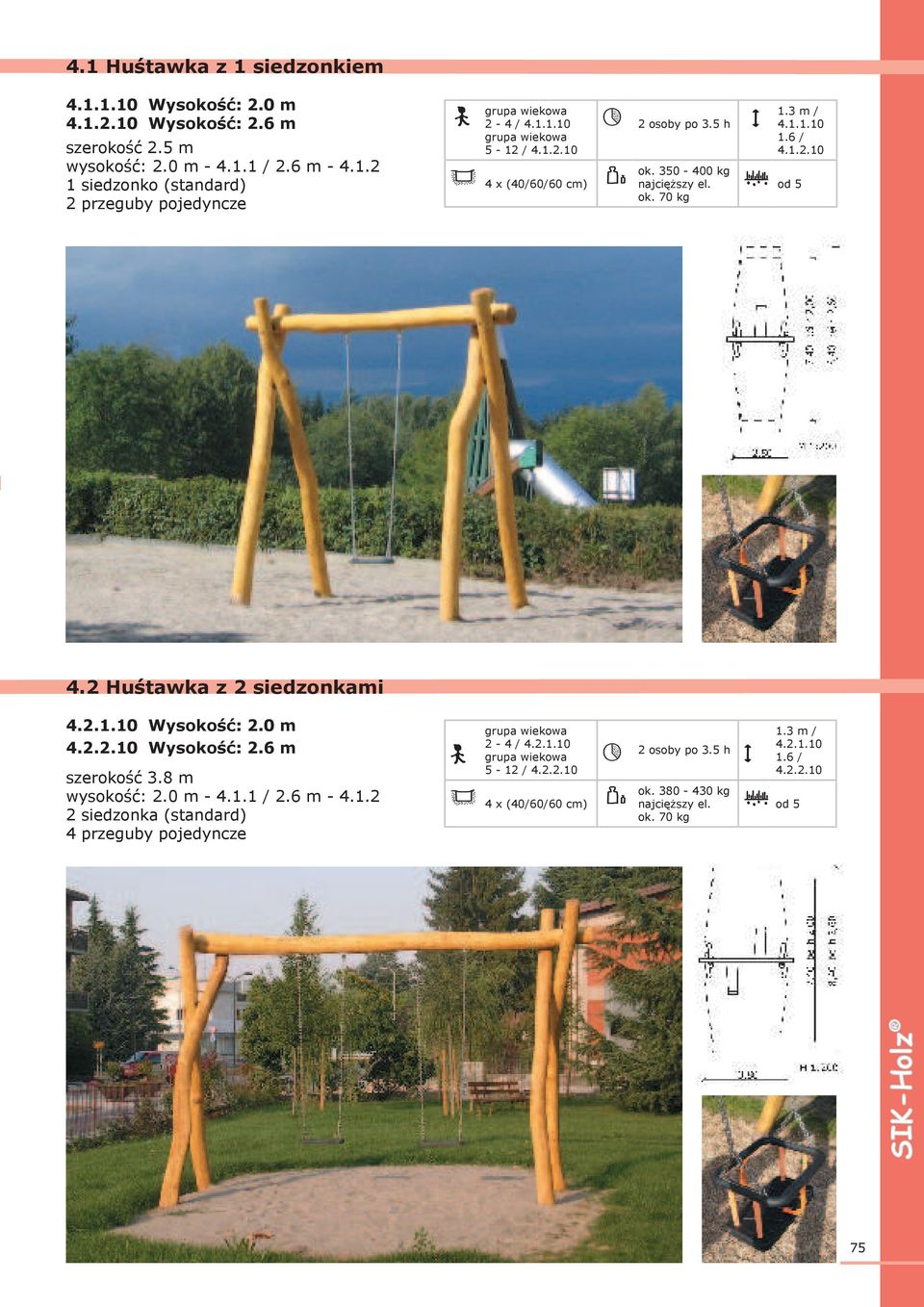

4 4.1 Huśtawka z 1 siedzonkiem Wysokość: 2.0 m Wysokość: 2.6 m szerokość 2.5 m wysokość: 2.0 m / 2.6 m siedzonko (standard) 2 przeguby pojedyncze 2-4 / / x (40/60/60 cm) 2 osoby po 3.5 h 1.3 m / / ok kg ok. 70 kg 4.2 Huśtawka z 2 siedzonkami Wysokość: 2.0 m Wysokość: 2.6 m szerokość 3.8 m wysokość: 2.0 m / 2.6 m siedzonka (standard) 4 przeguby pojedyncze 2-4 / / x (40/60/60 cm) 2 osoby po 3.5 h ok kg ok. 70 kg 1.3 m / /

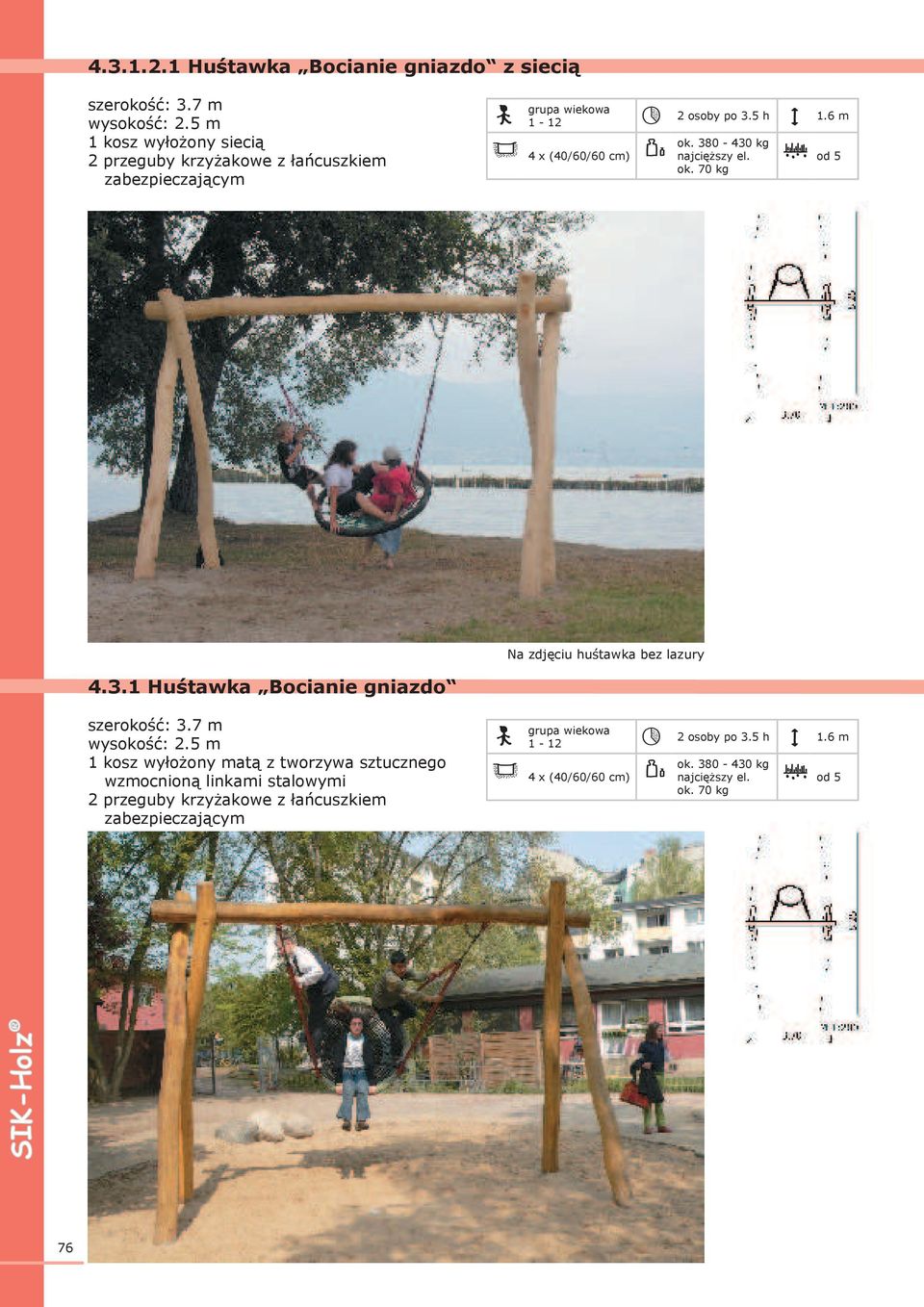

5 Huśtawka Bocianie gniazdo z siecią szerokość: 3.7 m wysokość: 2.5 m 1 kosz wyłożony siecią 2 przeguby krzyżakowe z łańcuszkiem zabezpieczającym x (40/60/60 cm) 2 osoby po 3.5 h 1.6 m ok kg ok. 70 kg Na zdjęciu huśtawka bez lazury Huśtawka Bocianie gniazdo szerokość: 3.7 m wysokość: 2.5 m 1 kosz wyłożony matą z tworzywa sztucznego wzmocnioną linkami stalowymi 2 przeguby krzyżakowe z łańcuszkiem zabezpieczającym x (40/60/60 cm) 2 osoby po 3.5 h 1.6 m ok kg ok. 70 kg 76

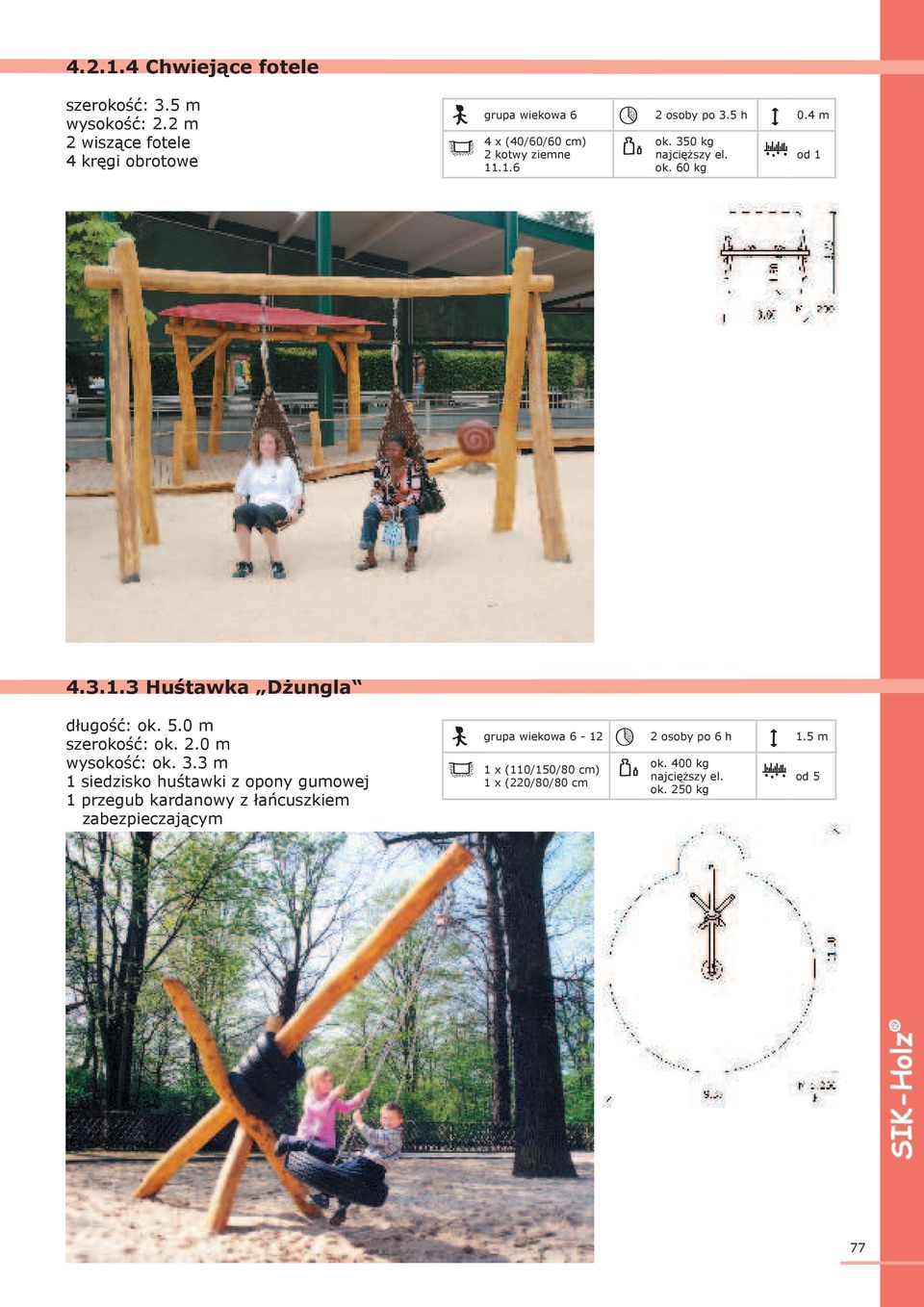

6 Chwiejące fotele szerokość: 3.5 m wysokość: 2.2 m 2 wiszące fotele 4 kręgi obrotowe 6 2 osoby po 3.5 h 0.4 m 4 x (40/60/60 cm) 2 kotwy ziemne ok. 350 kg ok. 60 kg od Huśtawka Dżungla długość: ok. 5.0 m szerokość: ok. 2.0 m wysokość: ok. 3.3 m 1 siedzisko huśtawki z opony gumowej 1 przegub kardanowy z łańcuszkiem zabezpieczającym osoby po 6 h 1.5 m 1 x (110/150/80 cm) 1 x (220/80/80 cm ok. 400 kg ok. 250 kg 77

7 Huśtawka leśna szerokość: 3.7 m wysokość: 2.5 m 1 lina do huśtania z włókna PP 2 przeguby krzyżakowe x (40/60/60 cm) 2 osoby po 3.5 h 1.6 m ok. 500 kg ok. 100 kg Huśtawka towarzyska szerokość: 3.0 m wysokość: 2.5 m 1 siedzonko do huśtania z liny PP 3 przeguby krzyżakowe x (40/220/60 cm) 2 osoby po 4 h 1.6 m ok. 400 kg ok. 140 kg 78

8 Huśtawka Waga szerokość: 4.2 m wysokość: 4.0 m 5 przegubów krzyżakowych 1 belka huśtająca z zawieszeniami linowymi 2 siedzonka orczykowe x (60/80/60 cm) 2 osoby po 5 h 2.2 m ok. 600 kg ok. 150 kg Latający dywan długość: ok. 6.2 m szerokość: ok. 4.5 m wysokość (stelaż): ok. 3.0 m 1 Latający dywan ; 1.8 x 1.0 m 1 linka-uchwyt; ok. 5.0 m x (80/80/80 cm) 2 osoby po 8 h 2.2 m ok. 800 kg 100 kg 79

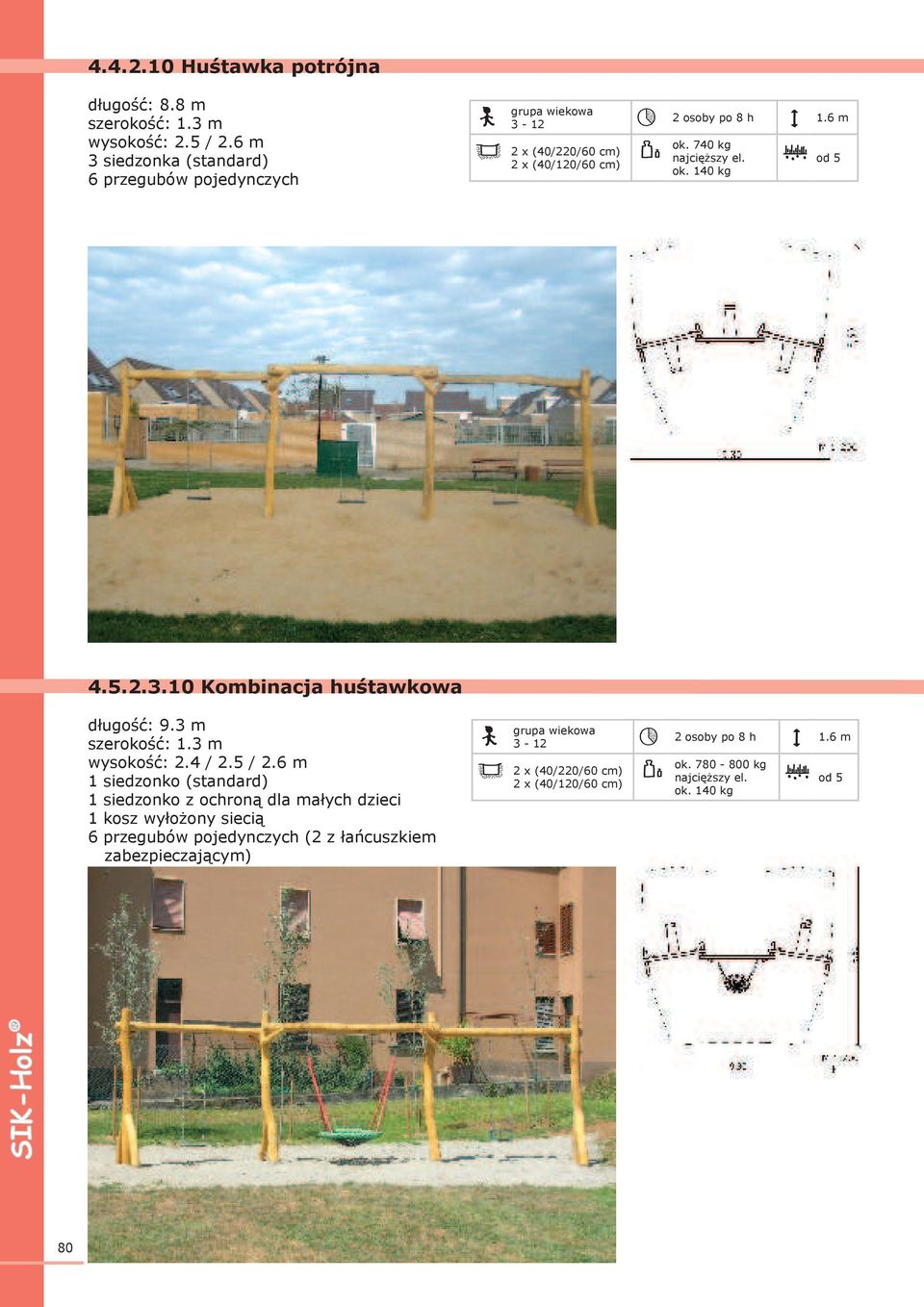

9 Huśtawka potrójna długość: 8.8 m szerokość: 1.3 m wysokość: 2.5 / 2.6 m 3 siedzonka (standard) 6 przegubów pojedynczych x (40/220/60 cm) 2 x (40/120/60 cm) 2 osoby po 8 h 1.6 m ok. 740 kg ok. 140 kg Kombinacja huśtawkowa długość: 9.3 m szerokość: 1.3 m wysokość: 2.4 / 2.5 / 2.6 m 1 siedzonko (standard) 1 siedzonko z ochroną dla małych dzieci 1 kosz wyłożony siecią 6 przegubów pojedynczych (2 z łańcuszkiem zabezpieczającym) x (40/220/60 cm) 2 x (40/120/60 cm) 2 osoby po 8 h 1.6 m ok kg ok. 140 kg 80

10 4.6 Huśtawka sześciokątna średnica: 6.0 m wysokość: 2.5 m / 2.65 m 6 siedzonek (standard) z trwale zamocowanymi oponami gumowymi 6 osi huśtawek x (60/60/60 cm) 2 osoby po 8 h 1.6 m ok kg ok. 90 kg 81

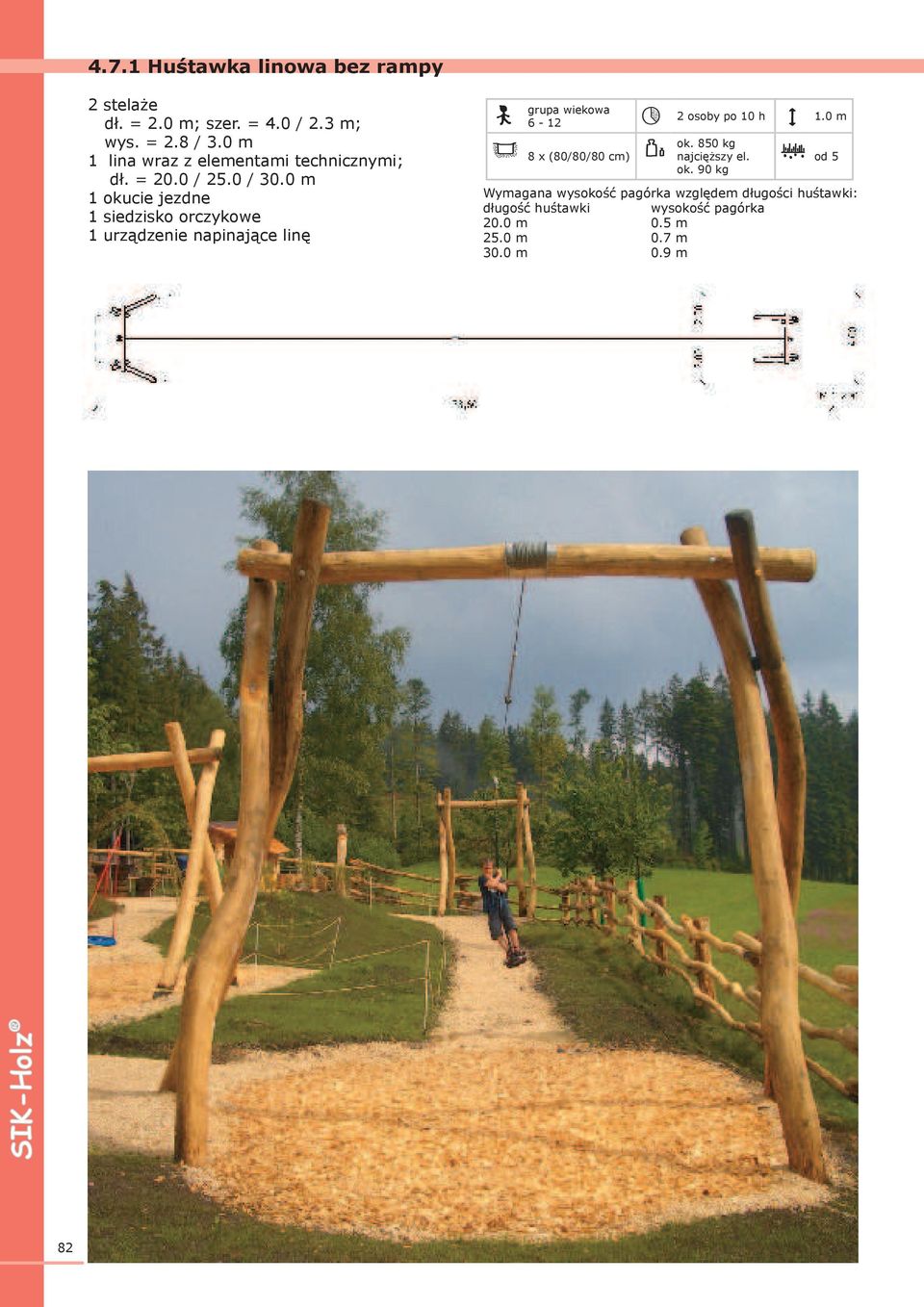

11 4.7.1 Huśtawka linowa bez rampy 2 stelaże dł. = 2.0 m; szer. = 4.0 / 2.3 m; wys. = 2.8 / 3.0 m 1 lina wraz z elementami technicznymi; dł. = 20.0 / 25.0 / 30.0 m 1 okucie jezdne 1 siedzisko orczykowe 1 urządzenie napinające linę x (80/80/80 cm) 2 osoby po 10 h 1.0 m ok. 850 kg ok. 90 kg Wymagana wysokość pagórka względem długości huśtawki: długość huśtawki wysokość pagórka 20.0 m 0.5 m 25.0 m 0.7 m 30.0 m 0.9 m 82

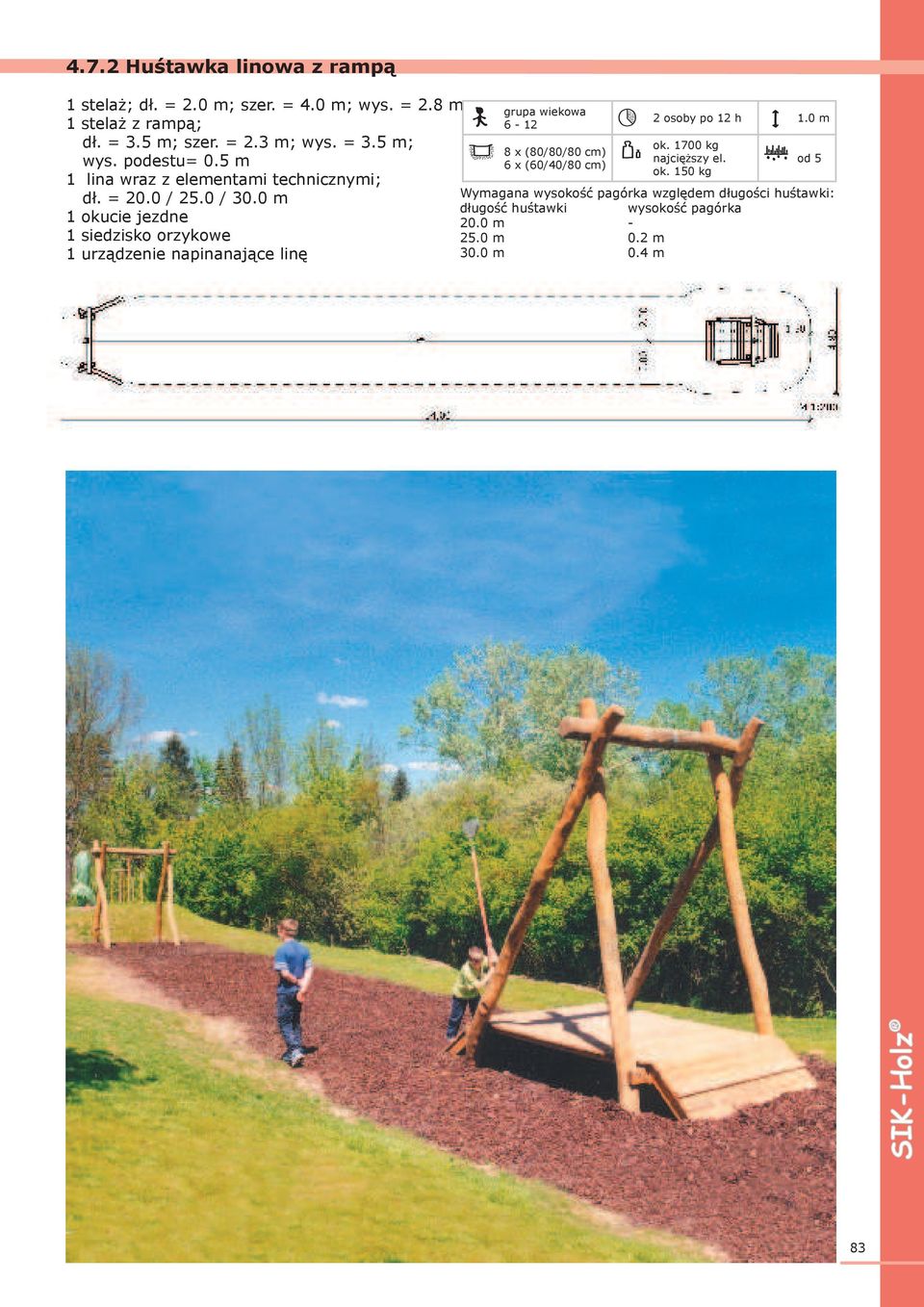

12 4.7.2 Huśtawka linowa z rampą 1 stelaż; dł. = 2.0 m; szer. = 4.0 m; wys. = 2.8 m 1 stelaż z rampą; dł. = 3.5 m; szer. = 2.3 m; wys. = 3.5 m; wys. podestu= 0.5 m 1 lina wraz z elementami technicznymi; dł. = 20.0 / 25.0 / 30.0 m 1 okucie jezdne 1 siedzisko orzykowe 1 urządzenie napinanające linę x (80/80/80 cm) 6 x (60/40/80 cm) 2 osoby po 12 h 1.0 m ok kg ok. 150 kg Wymagana wysokość pagórka względem długości huśtawki: długość huśtawki wysokość pagórka 20.0 m m 0.2 m 30.0 m 0.4 m 83

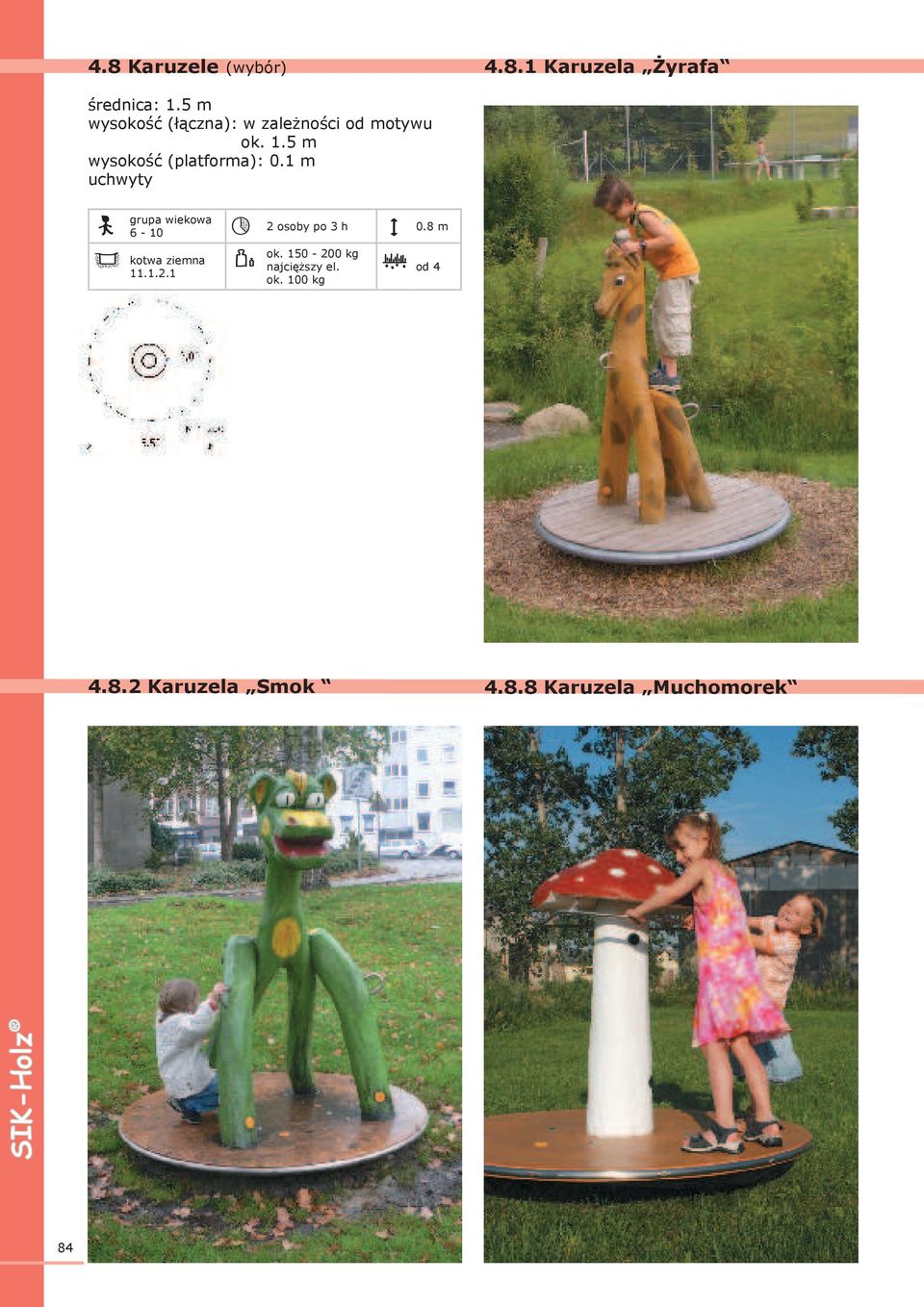

13 4.8 Karuzele (wybór) Karuzela Żyrafa średnica: 1.5 m wysokość (łączna): w zależności od motywu ok. 1.5 m wysokość (platforma): 0.1 m uchwyty osoby po 3 h 0.8 m kotwa ziemna ok kg ok. 100 kg od Karuzela Smok Karuzela Muchomorek 84

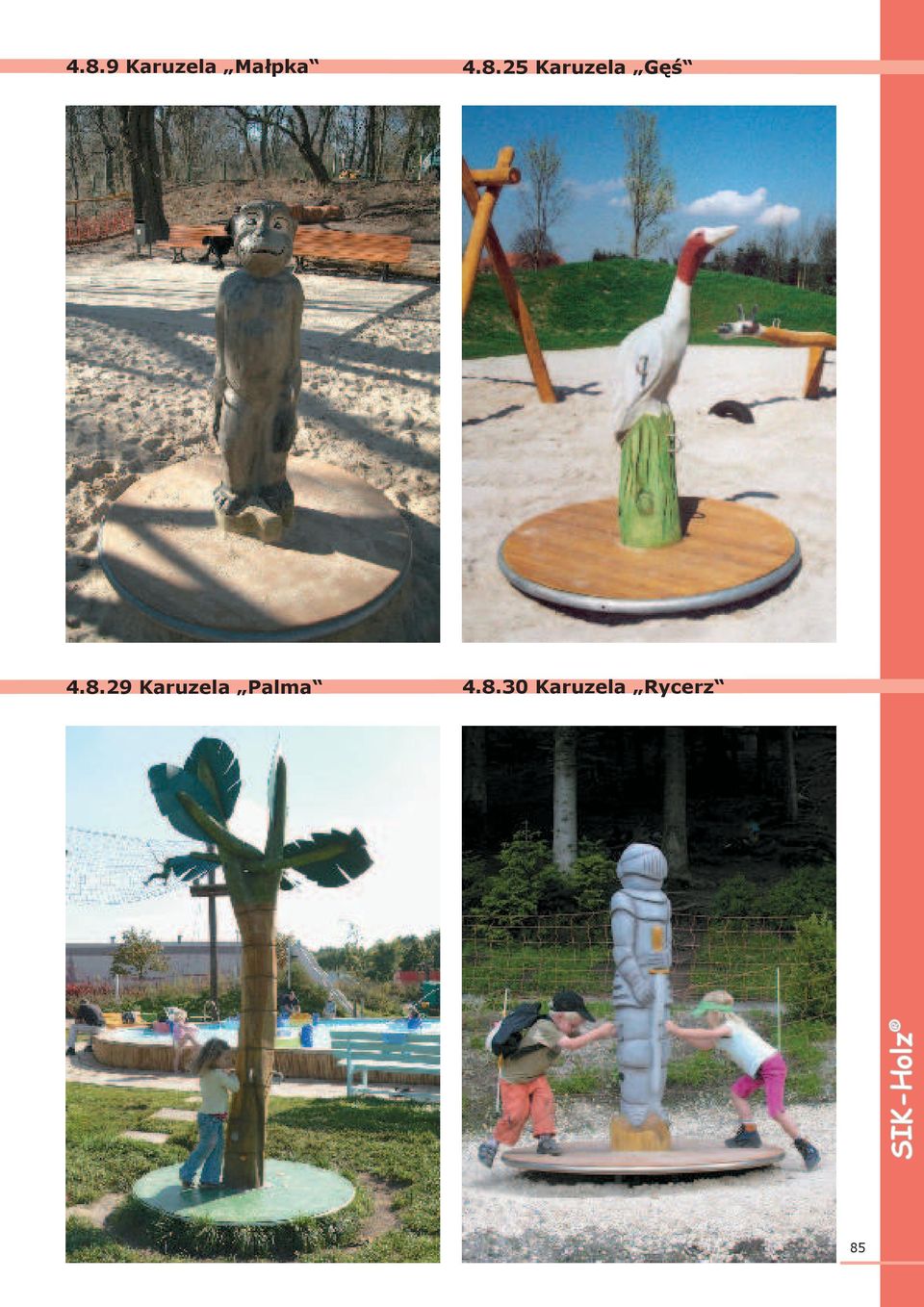

14 4.8.9 Karuzela Małpka Karuzela Gęś Karuzela Palma Karuzela Rycerz 85

15 4.9 Hamak 1 hamak 1.8 x 0.8 m; wielkość otworów 10/10 cm 2 przeguby krzyżakowe 2 słupy w odległości od siebie 3.7 m; wys. = 1.5 m Ze względów bezpieczeństwa na zawieszeniach umieszczono odbojniki gumowe. Odchylenie hamaka może być ograniczone dodatkowymi linami x (50/50/80 cm) 2 osoby po 1.5 h 1.1 m ok. 190 kg ok. 75 kg od Huśtawka sznurowa długość: ok. 5.0 m szerokość: ok. 3.5 m wysokość: ok. 3.1 m 1 siedzonko z liny PP; dł. = 2.2 m; wys. = 0.5 m x (60/60/80 cm) 2 osoby po 8 h 1.6 m ok. 800 kg ok. 150 kg opcjonalnie: słupy przedłużone z rozgałęzieniem i elementem dekoracyjnym na wierzchołkach. 86

16 4.13 Huśtawka wahadłowa długość: 3.5 m szerokość: 3.0 m wysokość: 3.6 m 4 siedzonka orczykowe 4 przeguby krzyżakowe x (110/110/80 cm) 2 osoby po 6 h 2.8 m ok. 520 kg ok. 100 kg 87
