INSTRUKCJA MONTAśU. Tunelu rozsączającego (PP) 300 litrów

Transkrypt

1 INSTRUKCJA MONTAśU Tunelu rozsączającego (PP) 300 litrów 1. CHARAKTERYSTYKA SYSTEMU Tunel rozsączający 300 l został specjalnie zaprojektowany do zastosowań w systemach rozsączania i częściowego retencjonowania wody deszczowej oraz oczyszczonych ścieków po przydomowych oczyszczalniach. Konstrukcja tunelu rozsączającego umoŝliwia płytką i zajmującą niewiele miejsca instalację, nawet pod powierzchniami, po których odbywa się ruch samochodów osobowych. Z systemów tuneli rozsączających moŝna budować zbiorniki o dowolnej długości. Dzięki specjalnie zaprojektowanej konstrukcji, tunele moŝna łączyć, tworząc ciągi, uzyskując dowolną powierzchnię rozsączania. W przypadku rozsączania wody konieczne jest przeprowadzenie dokładnego wymiarowania oraz ocenienie zdolności przesiąkania wody w gruncie zgodnie z wytycznymi ATV A 138.

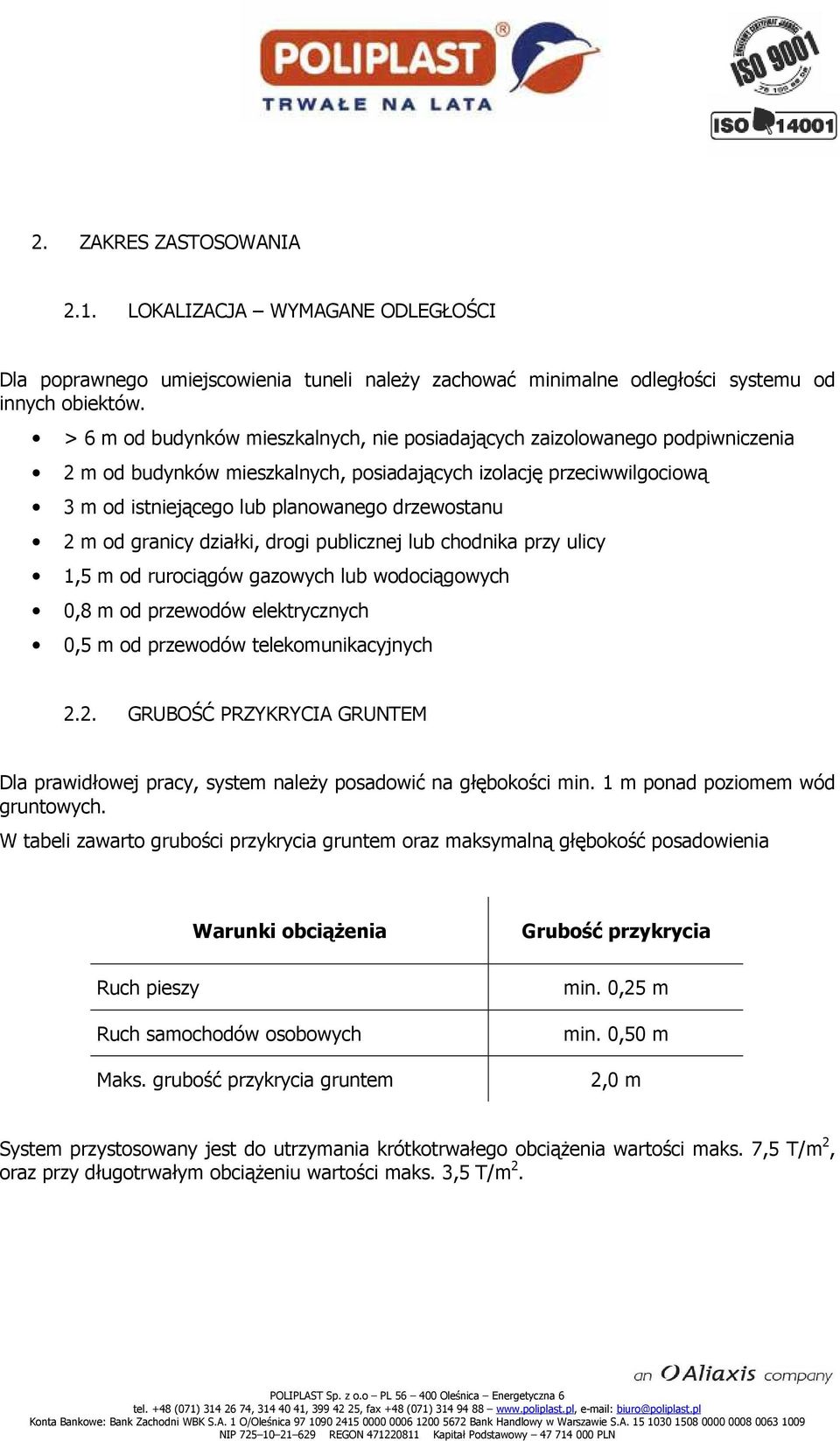

2 2. ZAKRES ZASTOSOWANIA 2.1. LOKALIZACJA WYMAGANE ODLEGŁOŚCI Dla poprawnego umiejscowienia tuneli naleŝy zachować minimalne odległości systemu od innych obiektów. > 6 m od budynków mieszkalnych, nie posiadających zaizolowanego podpiwniczenia 2 m od budynków mieszkalnych, posiadających izolację przeciwwilgociową 3 m od istniejącego lub planowanego drzewostanu 2 m od granicy działki, drogi publicznej lub chodnika przy ulicy 1,5 m od rurociągów gazowych lub wodociągowych 0,8 m od przewodów elektrycznych 0,5 m od przewodów telekomunikacyjnych 2.2. GRUBOŚĆ PRZYKRYCIA GRUNTEM Dla prawidłowej pracy, system naleŝy posadowić na głębokości min. 1 m ponad poziomem wód gruntowych. W tabeli zawarto grubości przykrycia gruntem oraz maksymalną głębokość posadowienia Warunki obciąŝenia Ruch pieszy Ruch samochodów osobowych Maks. grubość przykrycia gruntem Grubość przykrycia min. 0,25 m min. 0,50 m 2,0 m System przystosowany jest do utrzymania krótkotrwałego obciąŝenia wartości maks. 7,5 T/m 2, oraz przy długotrwałym obciąŝeniu wartości maks. 3,5 T/m 2.

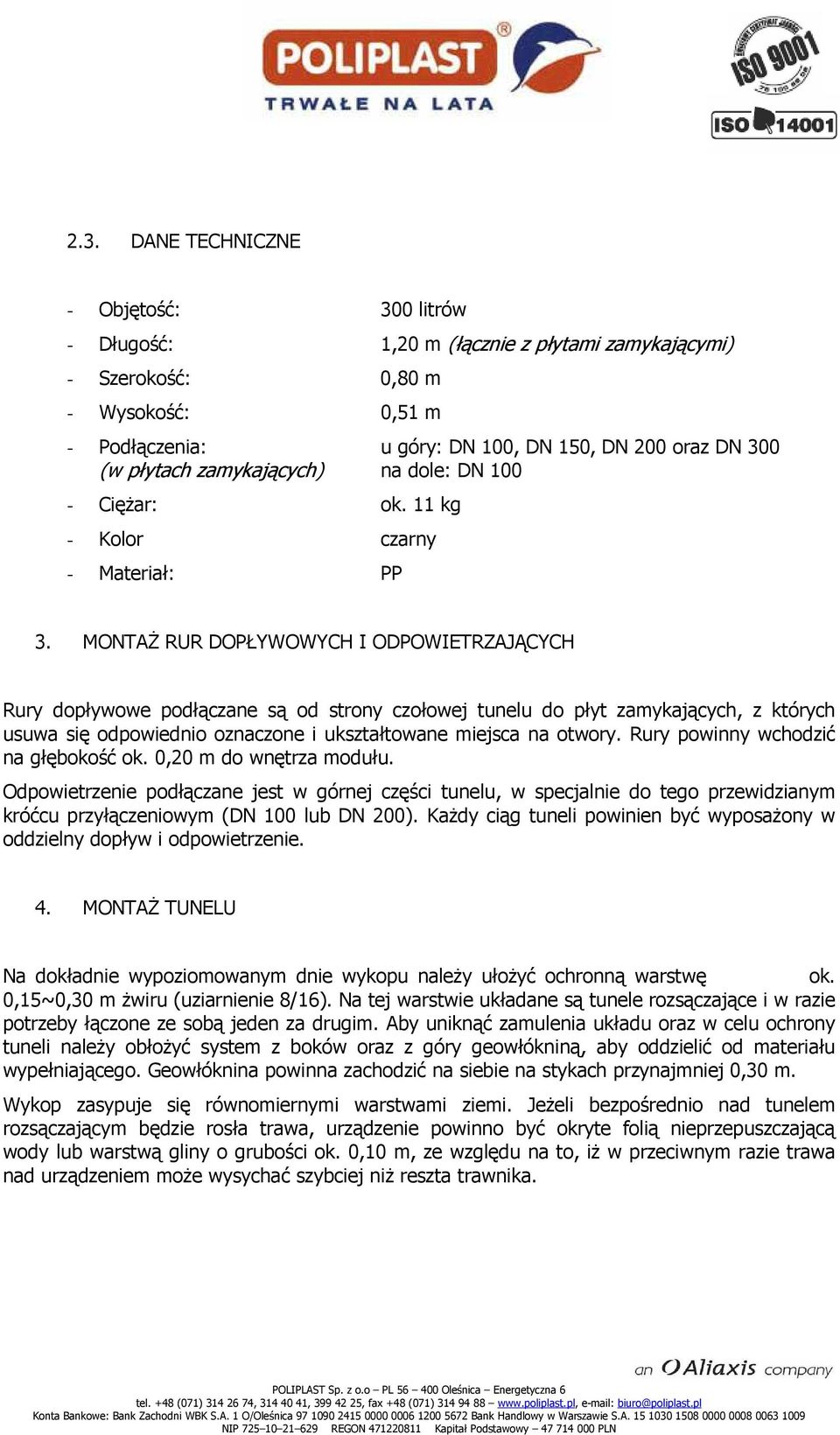

3 2.3. DANE TECHNICZNE - Objętość: 300 litrów - Długość: 1,20 m (łącznie z płytami zamykającymi) - Szerokość: 0,80 m - Wysokość: 0,51 m - Podłączenia: u góry: DN 100, DN 150, DN 200 oraz DN 300 (w płytach zamykających) na dole: DN CięŜar: ok. 11 kg - Kolor czarny - Materiał: PP 3. MONTAś RUR DOPŁYWOWYCH I ODPOWIETRZAJĄCYCH Rury dopływowe podłączane są od strony czołowej tunelu do płyt zamykających, z których usuwa się odpowiednio oznaczone i ukształtowane miejsca na otwory. Rury powinny wchodzić na głębokość ok. 0,20 m do wnętrza modułu. Odpowietrzenie podłączane jest w górnej części tunelu, w specjalnie do tego przewidzianym króćcu przyłączeniowym (DN 100 lub DN 200). KaŜdy ciąg tuneli powinien być wyposaŝony w oddzielny dopływ i odpowietrzenie. 4. MONTAś TUNELU Na dokładnie wypoziomowanym dnie wykopu naleŝy ułoŝyć ochronną warstwę ok. 0,15~0,30 m Ŝwiru (uziarnienie 8/16). Na tej warstwie układane są tunele rozsączające i w razie potrzeby łączone ze sobą jeden za drugim. Aby uniknąć zamulenia układu oraz w celu ochrony tuneli naleŝy obłoŝyć system z boków oraz z góry geowłókniną, aby oddzielić od materiału wypełniającego. Geowłóknina powinna zachodzić na siebie na stykach przynajmniej 0,30 m. Wykop zasypuje się równomiernymi warstwami ziemi. JeŜeli bezpośrednio nad tunelem rozsączającym będzie rosła trawa, urządzenie powinno być okryte folią nieprzepuszczającą wody lub warstwą gliny o grubości ok. 0,10 m, ze względu na to, iŝ w przeciwnym razie trawa nad urządzeniem moŝe wysychać szybciej niŝ reszta trawnika.

4 W celu dodatkowego rozkładu obciąŝenia pod parkingami dla samochodów osobowych stosuje się polimatę.

5 5. DOBÓR I OBLICZANIE UKŁADU ROZSĄCZANIA Przy doborze systemu rozsączania naleŝy wziąć pod uwagę wodoprzepuszczalność gruntu oraz kierunek przepływu wód gruntowych. Wodoprzepuszczalność gruntu charakteryzowana jest współczynnikiem przepuszczalności (k f ). W zaleŝności od wielkości ziaren charakteryzuje się określoną wartością i wymaga określonej wielkości systemu rozsączającego. W tabeli przedstawiono przykładowy podział gruntów wraz z charakterystycznymi współczynnikami. Dla danego rodzaju gruntu dobrano odpowiednią ilość tuneli umoŝliwiającą prawidłowe rozsączanie oczyszczonych ścieków z Przydomowej Oczyszczalni Ścieków PureStation EP-6 firmy POLIPLAST przy pracy oczyszczalni dla 6 RLM. Rodzaj gruntu k f [m/s] Ilość tuneli piaski grube 1 x piaski średnie 5 x piaski drobne 5 x piaski pylaste i gliniaste 5 x Dla gruntów o współczynniku k f większym niŝ 10-6 rozsączania oczyszczonych ścieków. naleŝy indywidualnie dobrać sposób
