1 Załącznik Nr III OPIS ZASTOSOWANYCH URZĄDZEŃ ZABAWOWYCH ORAZ ELEMENTÓW DODATKOWYCH WYSZCZEGÓLNIONYCH Z ZAŁĄCZNIKU NR I WRAZ Z POGLĄDOWYM WYGLĄDEM ZASTOSOWANYCH URZĄDZEŃ 1. ZESTAW ZABAWOWY Z DRABINKĄ I RURĄ STRAśACKĄ Konstrukcja urządzenia ze słupów stalowych ocynkowanych ok. 100x100mm. Wypełnienie: płyta HDPE dwukolorowa, kierownica stalowa ruchoma, drabinki wykonane z rury stalowej fi=30mm. Rura straŝacka z chromu fi=30mm, zderzak równieŝ z blachy chromowej. Całkowita długość wozu straŝackiego minimum 8m. Całość osadzona na kotwach stalowych. W komplecie fundamenty prefabrykowane. Strefa bezpieczeństwa 83m²

2 2. DUśY ZESTAW ZABAWOWY Urządzenie wykonane z belek sosnowych-klejonych ok. 100x100mm. Podesty wykonane ze sklejki wodoodpornej, antypoślizgowej. Daszki czterech wieŝ wykonane z płyty HDPE. Dwie zjeŝdŝalnie stalowe. Trzy mostki. Dwa balkony. Dwa sklepiki. Ścianka wspinaczkowa. Ścianka linowa. Wejście schodkowe. Przejazd typu Indiana Jones. Maksymalna wysokość urządzenia 4,7m. Całość montowana na gotowych prefabrykatach. Strefa bezpieczeństwa 151m²

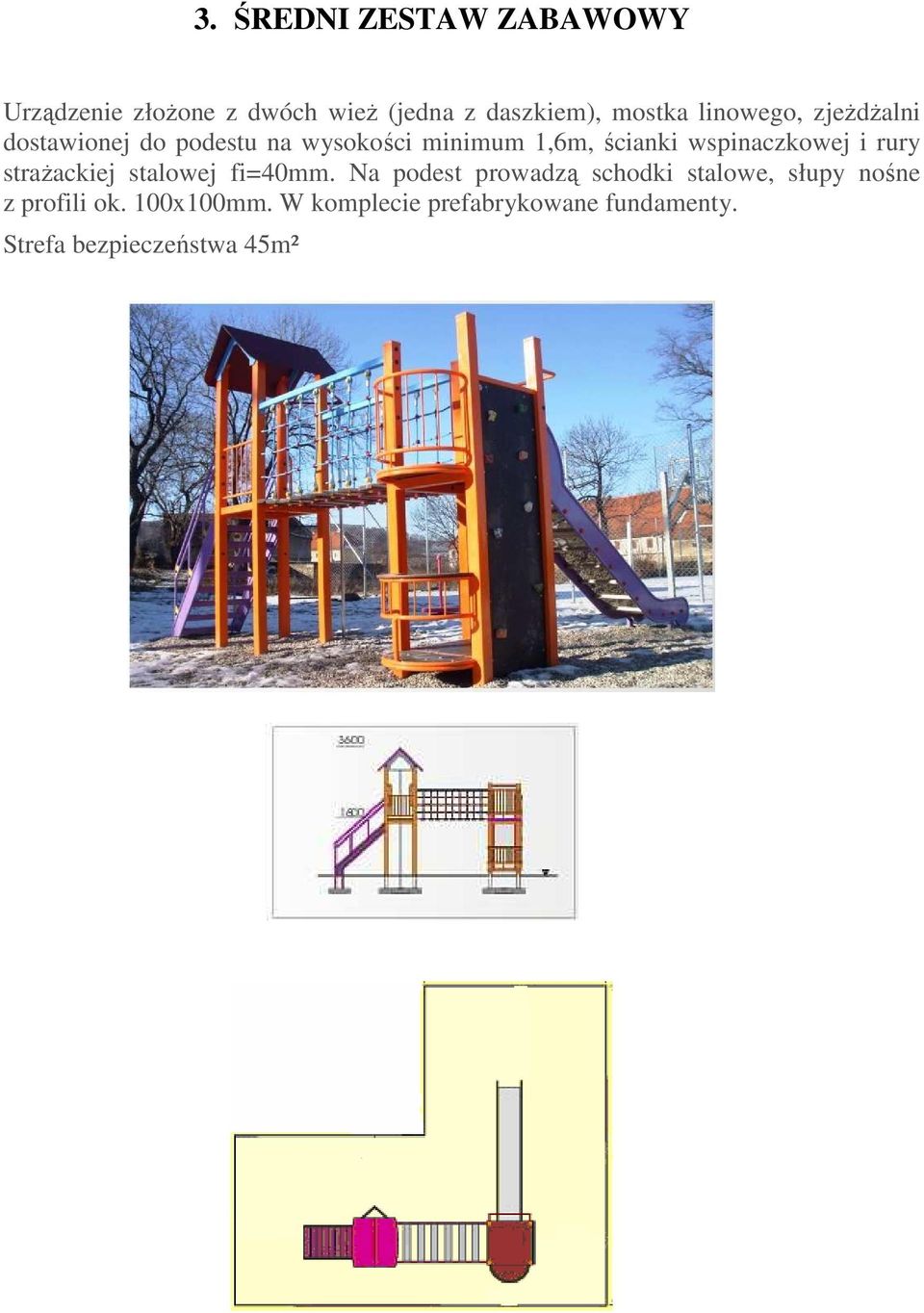

3 3. ŚREDNI ZESTAW ZABAWOWY Urządzenie złoŝone z dwóch wieŝ (jedna z daszkiem), mostka linowego, zjeŝdŝalni dostawionej do podestu na wysokości minimum 1,6m, ścianki wspinaczkowej i rury straŝackiej stalowej fi=40mm. Na podest prowadzą schodki stalowe, słupy nośne z profili ok. 100x100mm. W komplecie prefabrykowane fundamenty. Strefa bezpieczeństwa 45m²

4 4. MAŁY ZESTAW ZABAWOWY Zestaw wykonany ze stali ocynkowanej ogniowo i malowanej farbami akrylowymi. Na całość składa się niska wieŝa bez dachu z balkonikiem i sklepikiem, zjeŝdŝalnia stalowa, wieŝa wspinaczkowa. Na podest prowadzą schody. Maksymalna wysokość wieŝy 1,8m. Strefa bezpieczeństwa 40m³

5 5. LINARIUM W skład urządzenia wchodzą: sznur wspinaczkowy, 2 podwieszane siatki wspinaczkowe, 2 siatki zamocowane pod kątem, 2 drabinki poziome, 2 siatki poziome, 4 linowe wieńce, platforma obserwacyjna, stalowy maszt (Ø 16cm, całkowicie galwanizowany). Całkowita Wysokość urządzenia minimum 5,30m. Strefa bezpieczeństwa 51m² 6. ŚCIANKA WSPINACZKOWA Konstrukcja ścianki oparta jest na konstrukcji rurowej fi = minimum 76mm. Ściany wykonane są ze sklejki wodoodpornej o grubości ok. 21mm. Płaszczyzny do wspinania wyposaŝone są w specjalne chwytaki ułatwiające wspinaczkę. Całość konstrukcji ocynkowana metodą ogniową i malowana lakierem akrylowym (lakierem strukturalnym). Wysokość ścianki minimum 4,70m. W skład kompletu wchodzą prefabrykaty fundamentowe. Strefa bezpieczeństwa 42m²

6 7. KOLEJKA LINOWA Dwa stalowe, ocynkowane słupy o wysokości minimum 4,31m wraz z odciągami, z rozciągniętą pomiędzy nimi stalową liną fi=10mm i podczepionym siedziskiem montowane za pomocą betonu B10. Podest startowy na wysokości minimum 98cm składający się z min. 4 stalowych ocynkowanych słupów. Długość liny minimum 22m. Strefa bezpieczeństwa 104m² 8. LOKOMOTYWA Z TUNELEM I WAGONIKIEM Konstrukcja z belek modrzewiowych, Ŝłobkowanych, o przekroju minimum 80x80mm. Tuba lokomotywy i koła z włókna szklanego, powierzchnie boczne z blachy powlekanej plastikiem. Dach nad wagonikiem z płyty HDPE. Całkowita długość urządzenia minimum 6,4m. Całkowita wysokość urządzenia to minimum 1,9m, szerokość ok. 1,25m. W komplecie prefabrykaty betonowe i stalowe kotwy.

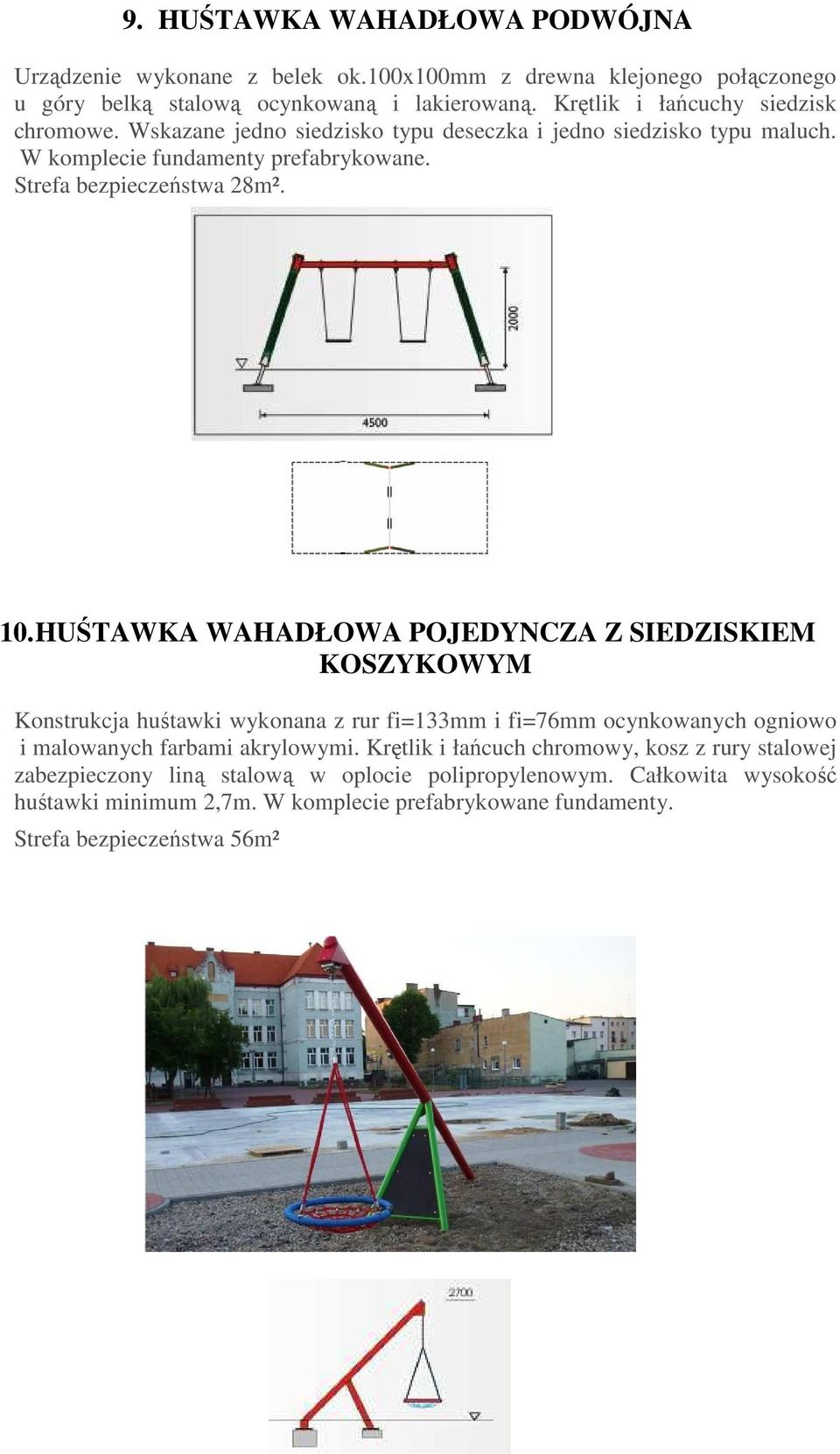

7 9. HUŚTAWKA WAHADŁOWA PODWÓJNA Urządzenie wykonane z belek ok.100x100mm z drewna klejonego połączonego u góry belką stalową ocynkowaną i lakierowaną. Krętlik i łańcuchy siedzisk chromowe. Wskazane jedno siedzisko typu deseczka i jedno siedzisko typu maluch. W komplecie fundamenty prefabrykowane. Strefa bezpieczeństwa 28m². 10. HUŚTAWKA WAHADŁOWA POJEDYNCZA Z SIEDZISKIEM KOSZYKOWYM Konstrukcja huśtawki wykonana z rur fi=133mm i fi=76mm ocynkowanych ogniowo i malowanych farbami akrylowymi. Krętlik i łańcuch chromowy, kosz z rury stalowej zabezpieczony liną stalową w oplocie polipropylenowym. Całkowita wysokość huśtawki minimum 2,7m. W komplecie prefabrykowane fundamenty. Strefa bezpieczeństwa 56m²

8 11. HUŚTAWKA WAGOWA PODWÓJNA Konstrukcja urządzenia wykonana z rury fi= minimum 114mm. Długość belki poziomej ok. 3,1m. Oś huśtawki wykonana na bazie łoŝysk stoŝkowych, nie wymagających konserwacji. Siedzenia wykonane są z metalowego szkieletu zalanego gumą. Całość konstrukcji ocynkowana metodą ogniową i malowana lakierem akrylowym (lakierem strukturalnym). W skład kompletu wchodzi prefabrykat fundamentowy oraz 4szt. opon. 12. HUŚTAWKA WAGOWA POJEDYNCZA Podpora huśtawki wykonana z rury fi= minimum 90mm. Długość belki poziomej minimum 3m. Zawieszenie belki poziomej umoŝliwia kołysanie się w dwóch płaszczyznach. Całość konstrukcji ocynkowana metodą ogniową i malowana lakierem akrylowym (lakierem strukturalnym). W skład kompletu wchodzi prefabrykat fundamentowy.

9 13. KARUZELA Karuzela dla pięciu osób ze stali ocynkowanej i lakierowanej. Posiada bezobsługowy, łoŝyskowany mechanizm obrotowy, który nie wymaga konserwacji. Podłoga karuzeli jest wykonana z blachy o profilu antypoślizgowym, a siedzisko z gumy zapewniającej wysoki komfort korzystania. W komplecie fundament prefabrykowany. Średnica minimum 135cm. Wysokość minimum 75cm. 14. KIWAK NA SPRĘśYNIE Gabaryty urządzenia ok. 0,40m x 0,70m Sylwetka zwierzęcia lub pojazdu łącznie z siedziskiem wycięta z płyty HDPE i umieszczona na specjalnej spręŝynie przystosowanej do wymogów na placach zabaw. Kiwak zaopatrzony w prefabrykat fundamentowy wykonany z betonu B 30.

10 15. BUJAK TYPU QUAD Wymiary urządzenia: ok. 82cm x 56cm Całość konstrukcji wykonana ze stali oraz płyty HDPE. Przegub krzyŝakowy. Konstrukcja ocynkowana metodą ogniową oraz malowana lakierem akrylowym ( strukturalnym ). W komplecie fundamenty wykonane z betonu B BUJAK TYPU DESKA Wymiary urządzenia: ok. 42cm x 33cm Całość konstrukcji wykonana ze stali, natomiast deska wykonana z płyty HDPE. Dwa przeguby łączone na krzyŝ. Konstrukcja ocynkowana metodą ogniową oraz malowana lakierem akrylowym ( strukturalnym ). W komplecie fundamenty wykonane z betonu B30.

11 17. STÓŁ DO GRY W PING-PONGA Wykonany z betonu, o krawędzi obwiedzionej taśmą aluminiową. Wymiary stołu minimum 2,74x1,52m. W komplecie stalowa ocynkowana siatka. Grubość blatu ok.8cm. MontaŜ na podłoŝu miękkim za pomocą elementów konstrukcyjnych 18. PŁOTKI DO PRZESKOKÓW Zestaw czterech płotków z drewna klejonego o przekroju ok. 90x90mm na metalowych podporach. Maksymalna wysokość 49cm. Maksymalna długość płotka 3m. W zestawie prefabrykaty betonowe.

12 19. RÓWNOWAśNIA Belka z drewna klejonego o przekroju ok. 90x90mm i długości minimum 3m, mocowana minimum 0,3m nad gruntem, na stalowych podporach. W zestawie prefabrykaty betonowe. 20. SŁUPKI DO SLALOMU Zestaw sześciu słupków stalowych zakończonych drewnianymi elementami, zamontowanymi minimum 60cm nad gruntem. W zestawie prefabrykaty betonowe.

13 21. DRABINKA POZIOMA Konstrukcja wykonana z drewna klejonego o przekroju ok. 90x90mm i metalowych szczebli. Długości minimum 2,4m, szerokość minimum 0,8m. Wysokość maksymalna urządzenia nad gruntem 2m. W zestawie prefabrykaty betonowe. 22. RUCHOMY POMOST Konstrukcja wykonana z drewna klejonego o przekroju ok. 90x90mm. Belki ze stali ocynkowanej. Ruchoma belka o długości minimum 0,25m, podwieszona do stalowych poręczy znajdujących się na wysokości minimum 1m nad gruntem. W zestawie prefabrykaty betonowe.

14 23. KOSZ DO KOSZYKÓWKI Statyw kosza wykonany z rury fi = minimum 130mm o wysięgu min. 1650mm i wysokości do obręczy minimum 3050mm. Tablica wykonana z kratownicy obramowanej profilem stalowym o wymiarach ok x 1100mm wraz z kasetą umoŝliwiającą montaŝ na statywie. Wszystkie śruby do mocowania tablicy chromowe. Tablica winna być wsparta dwoma zastrzałami z rurki fi = 30mm. Obręcz z pręta stalowego fi =20mm i siatki z łańcuszka o gr. 5mm. Zbrojenie fundamentowe z pręta fi = 20mm z gwintowanymi końcami umoŝliwiającymi pionowy montaŝ statywu. Cała konstrukcja ocynkowana metodą ogniową. MontaŜ za pomocą prefabrykowanego fundamentu.

15 24. SŁUPKI DO PILKI SIATKOWEJ Z SIATKĄ Słupki wykonane z rury fi = 114,3mm, ocynkowane z haczykami na siatkę i mechanizmem do jej naciągu. Wysokość słupka ok. 2,55m. W komplecie dwa słupki, dwa fundamenty prefabrykowane umoŝliwiające montaŝ oraz siatka. 25. REGULAMIN PLACU ZABAW Wolnostojąca, stalowa konstrukcja wykonana z rury fi ok.49mm, ocynkowana i malowana farbami strukturalnymi. Dwustronna treść regulaminu naklejona na blasze ocynkowanej. Fundamenty montaŝowe w zestawie. Wymiary zewnętrzne elementu ok. 550x48x2500mm

16 26. ŁAWKA Z OPARCIEM Konstrukcja wykonana z rury ok. 76,1x3,6mm. Całość ocynkowana ogniowo i lakierowana. Listwy siedziska o wymiarach Ok.150x40x1800mm z drewna klejonego, lakierowane ciśnieniowo. Ławka wyposaŝona jest w prefabrykaty fundamentowe. 27. ŁAWKA MŁODZIEśOWA Konstrukcja wykonana z rury ok. 48,3x 3,2mm ocynkowanej ogniowo i lakierowanej. Listwy z tworzywa sztucznego o wymiarach około 60x120x1450mm. Stopień wykonany z blachy łezkowej. W komplecie prefabrykaty fundamentowe.

17 28. KOSZ NA ŚMIECI Kosz na śmieci wykonany z materiału polimerowego, pojemność 85l, wysokość ok. 1,10m. Mocowany do gruntu za pomocą kotew. (2szt.) Kosz na śmieci wykonane z materiału polimerowego, pojemność 52l, wysokość ok. 80cm. Mocowany do gruntu za pomocą kotew. (3szt.)
