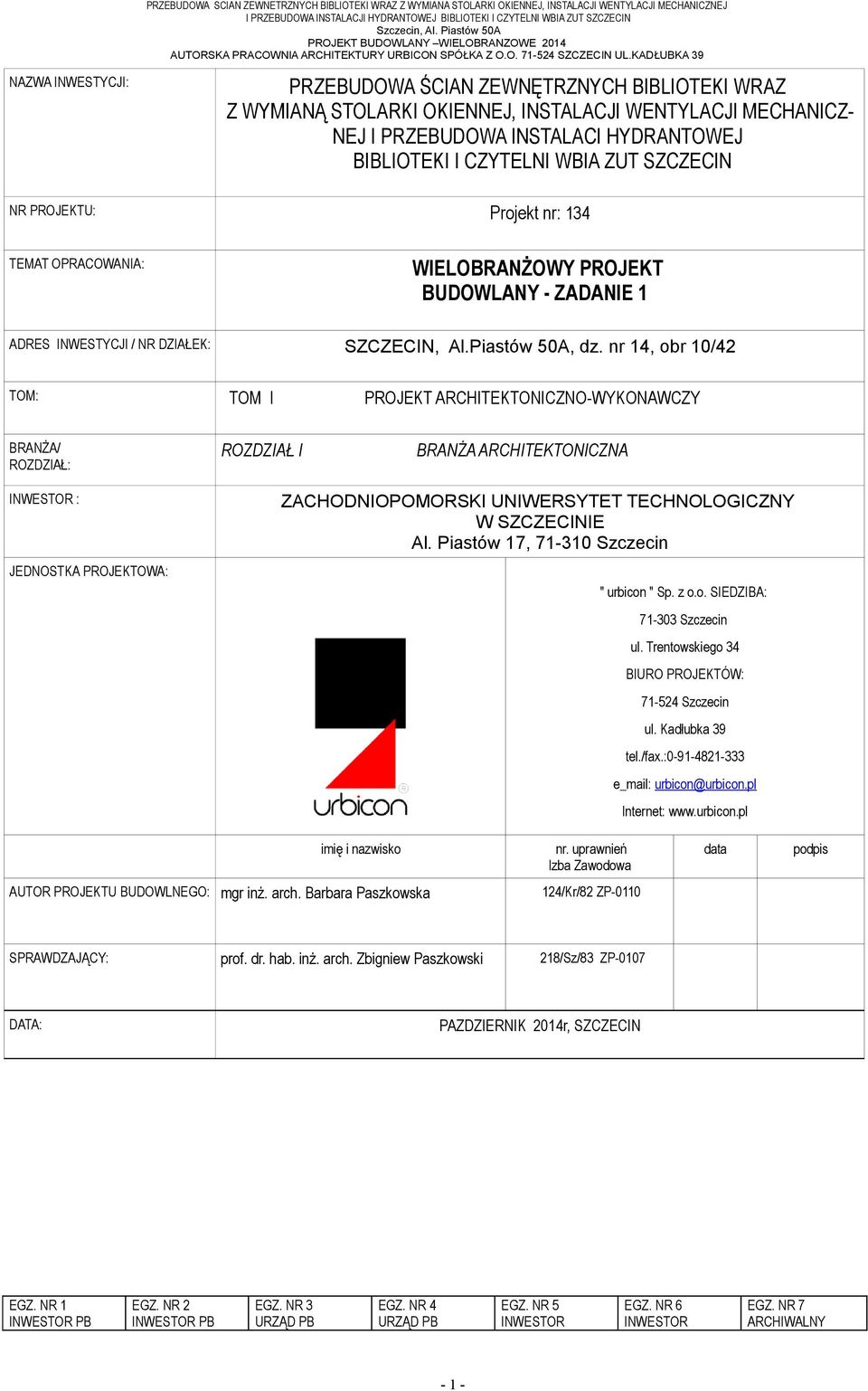

1 NAZWA INWESTYCJI: PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA 39 Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZ- NEJ I PRZEBUDOWA INSTALACI HYDRANTOWEJ Projekt nr: 134 WIELOBRANŻOWY PROJEKT BUDOWLANY - ZADANIE 1 DZIAŁEK: SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 TOM: TOM I PROJEKT ARCHITEKTONICZNO-WYKONAWCZY BRANŻA/ ROZDZIAŁ: ROZDZIAŁ I BRANŻA ARCHITEKTONICZNA INWESTOR : W SZCZECINIE Al. Piastów 17, Szczecin " urbicon " Sp. z o.o. SIEDZIBA: Szczecin ul. Trentowskiego Szczecin ul. Kadłubka 39 e_mail: urbicon@urbicon.pl Internet: imię i nazwisko nr. uprawnień AUTOR PROJEKTU BUDOWLNEGO: mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 podpis SPRAWDZAJĄCY: prof. dr. hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP-0107 PAZDZIERNIK 2014r, SZCZECIN EGZ. NR 1 INWESTOR PB EGZ. NR 2 INWESTOR PB EGZ. NR 3 URZĄD PB EGZ. NR 4 URZĄD PB EGZ. NR 5 INWESTOR EGZ. NR 6 INWESTOR EGZ. NR 7 ARCHIWALNY - 1 -

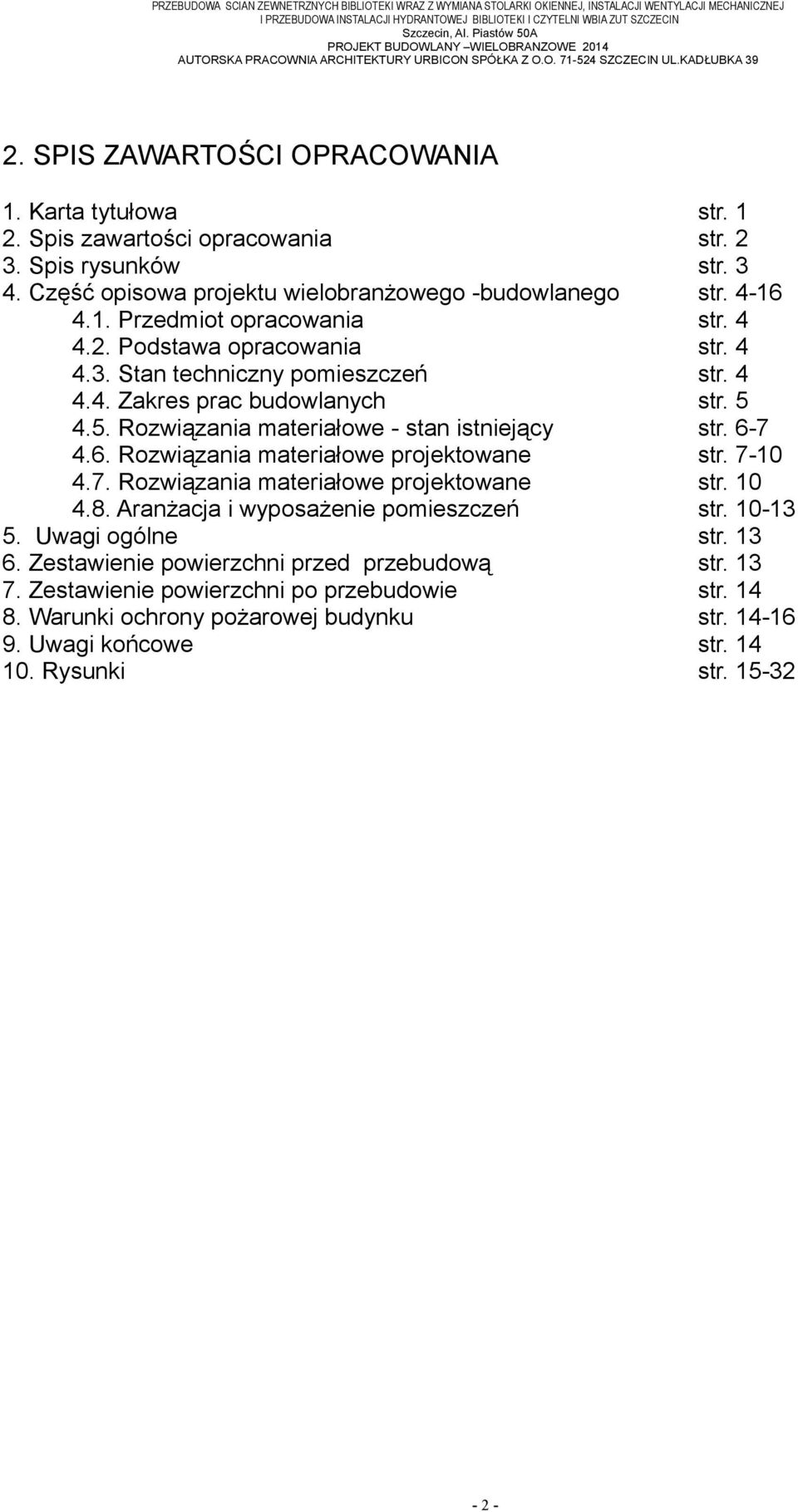

2 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA SPIS ZAWARTOŚCI OPRACOWANIA 1. Karta tytułowa str Spis zawartości opracowania str Spis rysunków str Część opisowa projektu wielobranżowego -budowlanego str Przedmiot opracowania str Podstawa opracowania str Stan techniczny pomieszczeń str Zakres prac budowlanych str Rozwiązania materiałowe - stan istniejący str Rozwiązania materiałowe projektowane str Rozwiązania materiałowe projektowane str Aranżacja i wyposażenie pomieszczeń str Uwagi ogólne str Zestawienie powierzchni przed przebudową str Zestawienie powierzchni po przebudowie str Warunki ochrony pożarowej budynku str Uwagi końcowe str Rysunki str

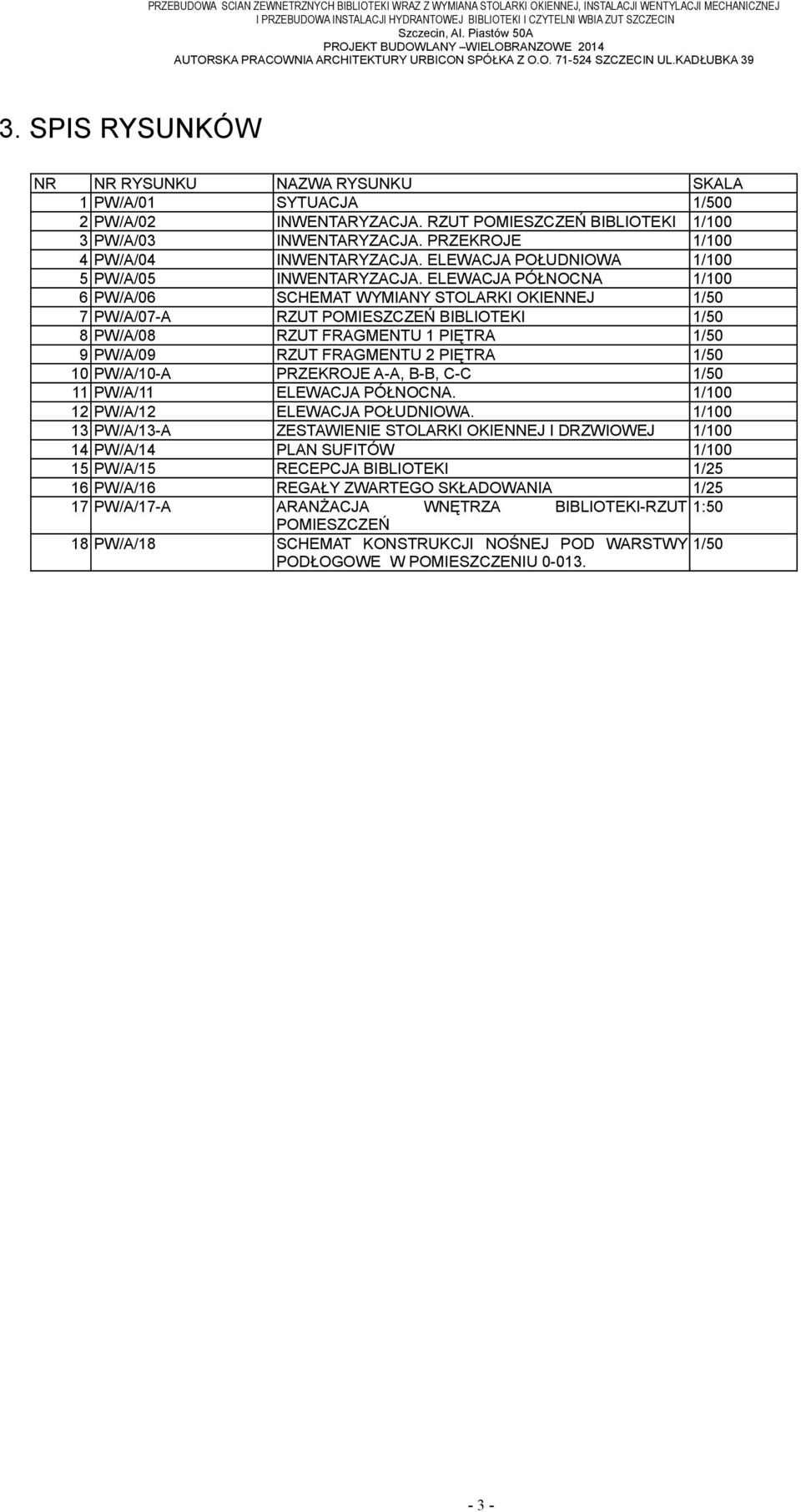

3 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA SPIS RYSUNKÓW NR NR RYSUNKU NAZWA RYSUNKU SKALA 1 PW/A/01 SYTUACJA 1/500 2 PW/A/02 INWENTARYZACJA. RZUT POMIESZCZEŃ BIBLIOTEKI 1/100 3 PW/A/03 INWENTARYZACJA. PRZEKROJE 1/100 4 PW/A/04 INWENTARYZACJA. ELEWACJA POŁUDNIOWA 1/100 5 PW/A/05 INWENTARYZACJA. ELEWACJA PÓŁNOCNA 1/100 6 PW/A/06 SCHEMAT WYMIANY STOLARKI OKIENNEJ 1/50 7 PW/A/07-A RZUT POMIESZCZEŃ BIBLIOTEKI 1/50 8 PW/A/08 RZUT FRAGMENTU 1 PIĘTRA 1/50 9 PW/A/09 RZUT FRAGMENTU 2 PIĘTRA 1/50 10 PW/A/10-A PRZEKROJE A-A, B-B, C-C 1/50 11 PW/A/11 ELEWACJA PÓŁNOCNA. 1/ PW/A/12 ELEWACJA POŁUDNIOWA. 1/ PW/A/13-A ZESTAWIENIE STOLARKI OKIENNEJ I DRZWIOWEJ 1/ PW/A/14 PLAN SUFITÓW 1/ PW/A/15 RECEPCJA BIBLIOTEKI 1/25 16 PW/A/16 REGAŁY ZWARTEGO SKŁADOWANIA 1/25 17 PW/A/17-A ARANŻACJA WNĘTRZA BIBLIOTEKI-RZUT 1:50 POMIESZCZEŃ 18 PW/A/18 SCHEMAT KONSTRUKCJI NOŚNEJ POD WARSTWY 1/50 PODŁOGOWE W POMIESZCZENIU

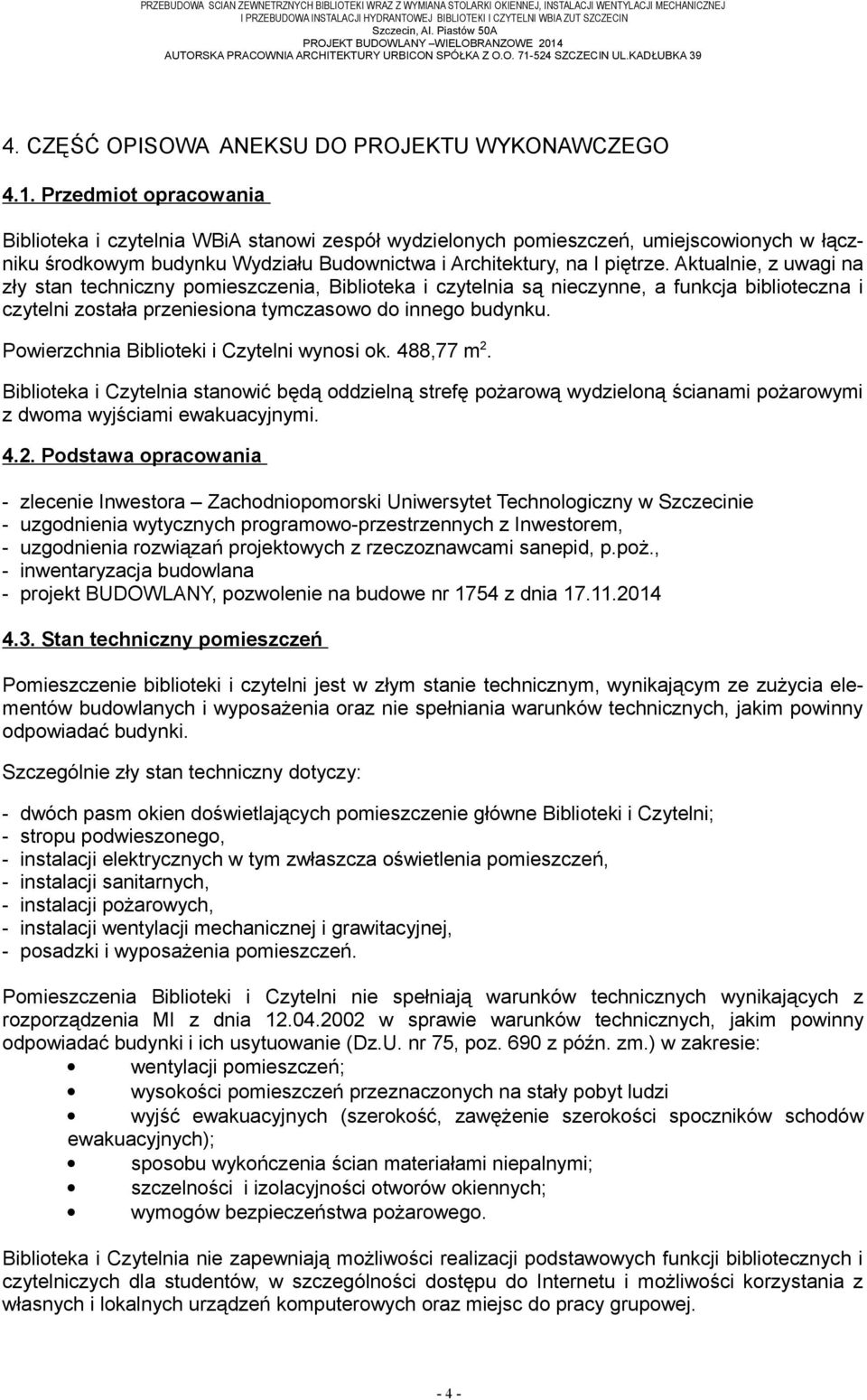

4 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA CZĘŚĆ OPISOWA ANEKSU DO PROJEKTU WYKONAWCZEGO 4.1. Przedmiot opracowania Biblioteka i czytelnia WBiA stanowi zespół wydzielonych pomieszczeń, umiejscowionych w łączniku środkowym budynku Wydziału Budownictwa i Architektury, na I piętrze. Aktualnie, z uwagi na zły stan techniczny pomieszczenia, Biblioteka i czytelnia są nieczynne, a funkcja biblioteczna i czytelni została przeniesiona tymczasowo do innego budynku. Powierzchnia Biblioteki i Czytelni wynosi ok. 488,77 m 2. Biblioteka i Czytelnia stanowić będą oddzielną strefę pożarową wydzieloną ścianami pożarowymi z dwoma wyjściami ewakuacyjnymi Podstawa opracowania - zlecenie Inwestora Zachodniopomorski Uniwersytet Technologiczny w Szczecinie - uzgodnienia wytycznych programowo-przestrzennych z Inwestorem, - uzgodnienia rozwiązań projektowych z rzeczoznawcami sanepid, p.poż., - inwentaryzacja budowlana - projekt BUDOWLANY, pozwolenie na budowe nr 1754 z dnia Stan techniczny pomieszczeń Pomieszczenie biblioteki i czytelni jest w złym stanie technicznym, wynikającym ze zużycia elementów budowlanych i wyposażenia oraz nie spełniania warunków technicznych, jakim powinny odpowiadać budynki. Szczególnie zły stan techniczny dotyczy: - dwóch pasm okien doświetlających pomieszczenie główne Biblioteki i Czytelni; - stropu podwieszonego, - instalacji elektrycznych w tym zwłaszcza oświetlenia pomieszczeń, - instalacji sanitarnych, - instalacji pożarowych, - instalacji wentylacji mechanicznej i grawitacyjnej, - posadzki i wyposażenia pomieszczeń. Pomieszczenia Biblioteki i Czytelni nie spełniają warunków technicznych wynikających z rozporządzenia MI z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz. 690 z późn. zm.) w zakresie: wentylacji pomieszczeń; wysokości pomieszczeń przeznaczonych na stały pobyt ludzi wyjść ewakuacyjnych (szerokość, zawężenie szerokości spoczników schodów ewakuacyjnych); sposobu wykończenia ścian materiałami niepalnymi; szczelności i izolacyjności otworów okiennych; wymogów bezpieczeństwa pożarowego. Biblioteka i Czytelnia nie zapewniają możliwości realizacji podstawowych funkcji bibliotecznych i czytelniczych dla studentów, w szczególności dostępu do Internetu i możliwości korzystania z własnych i lokalnych urządzeń komputerowych oraz miejsc do pracy grupowej

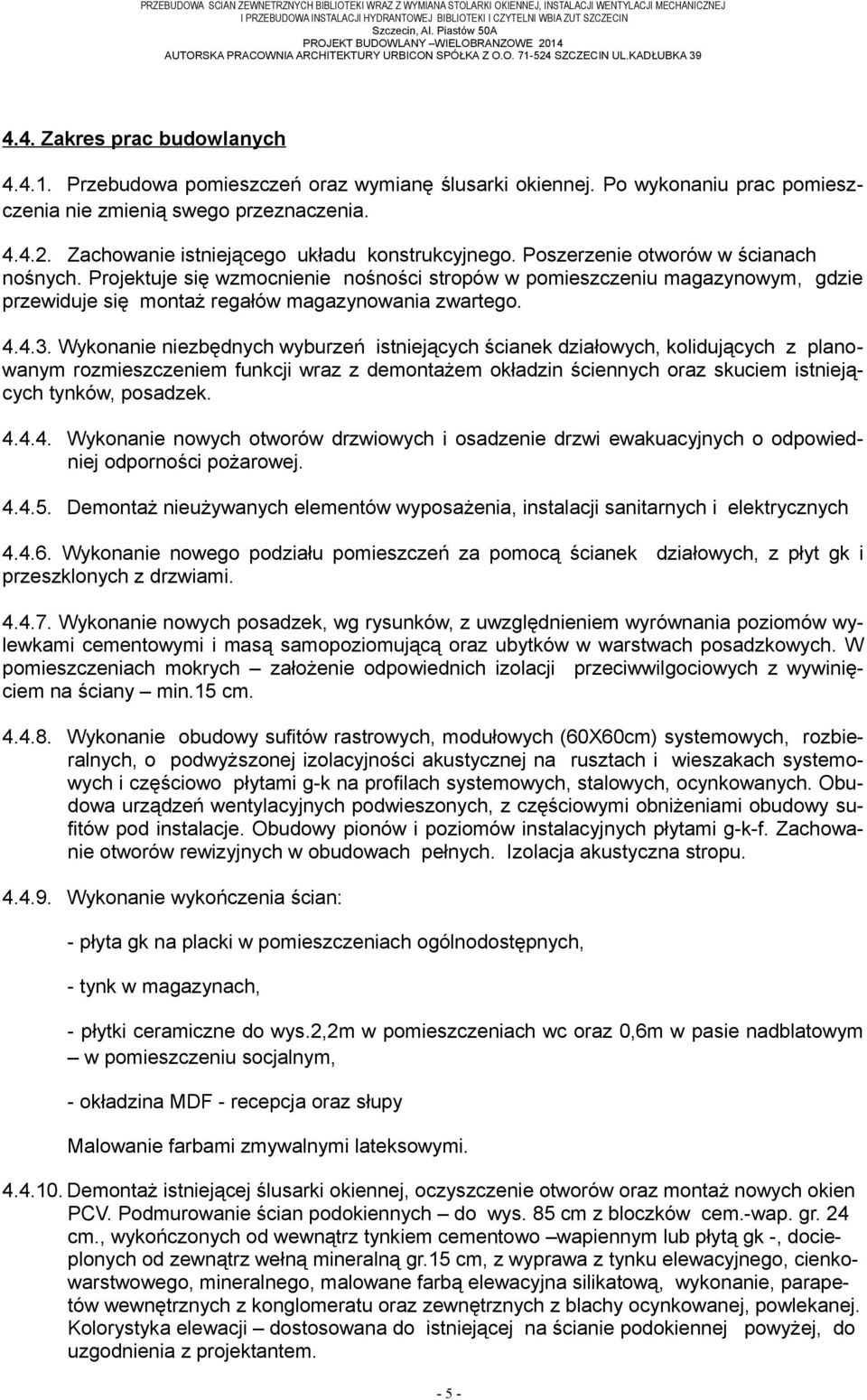

5 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA Zakres prac budowlanych Przebudowa pomieszczeń oraz wymianę ślusarki okiennej. Po wykonaniu prac pomieszczenia nie zmienią swego przeznaczenia Zachowanie istniejącego układu konstrukcyjnego. Poszerzenie otworów w ścianach nośnych. Projektuje się wzmocnienie nośności stropów w pomieszczeniu magazynowym, gdzie przewiduje się montaż regałów magazynowania zwartego Wykonanie niezbędnych wyburzeń istniejących ścianek działowych, kolidujących z planowanym rozmieszczeniem funkcji wraz z demontażem okładzin ściennych oraz skuciem istniejących tynków, posadzek Wykonanie nowych otworów drzwiowych i osadzenie drzwi ewakuacyjnych o odpowiedniej odporności pożarowej Demontaż nieużywanych elementów wyposażenia, instalacji sanitarnych i elektrycznych Wykonanie nowego podziału pomieszczeń za pomocą ścianek działowych, z płyt gk i przeszklonych z drzwiami Wykonanie nowych posadzek, wg rysunków, z uwzględnieniem wyrównania poziomów wylewkami cementowymi i masą samopoziomującą oraz ubytków w warstwach posadzkowych. W pomieszczeniach mokrych założenie odpowiednich izolacji przeciwwilgociowych z wywinięciem na ściany min.15 cm Wykonanie obudowy sufitów rastrowych, modułowych (60X60cm) systemowych, rozbieralnych, o podwyższonej izolacyjności akustycznej na rusztach i wieszakach systemowych i częściowo płytami g-k na profilach systemowych, stalowych, ocynkowanych. Obudowa urządzeń wentylacyjnych podwieszonych, z częściowymi obniżeniami obudowy sufitów pod instalacje. Obudowy pionów i poziomów instalacyjnych płytami g-k-f. Zachowanie otworów rewizyjnych w obudowach pełnych. Izolacja akustyczna stropu Wykonanie wykończenia ścian: - płyta gk na placki w pomieszczeniach ogólnodostępnych, - tynk w magazynach, - płytki ceramiczne do wys.2,2m w pomieszczeniach wc oraz 0,6m w pasie nadblatowym w pomieszczeniu socjalnym, - okładzina MDF - recepcja oraz słupy Malowanie farbami zmywalnymi lateksowymi Demontaż istniejącej ślusarki okiennej, oczyszczenie otworów oraz montaż nowych okien PCV. Podmurowanie ścian podokiennych do wys. 85 cm z bloczków cem.-wap. gr. 24 cm., wykończonych od wewnątrz tynkiem cementowo wapiennym lub płytą gk -, docieplonych od zewnątrz wełną mineralną gr.15 cm, z wyprawa z tynku elewacyjnego, cienkowarstwowego, mineralnego, malowane farbą elewacyjna silikatową, wykonanie, parapetów wewnętrznych z konglomeratu oraz zewnętrznych z blachy ocynkowanej, powlekanej. Kolorystyka elewacji dostosowana do istniejącej na ścianie podokiennej powyżej, do uzgodnienia z projektantem

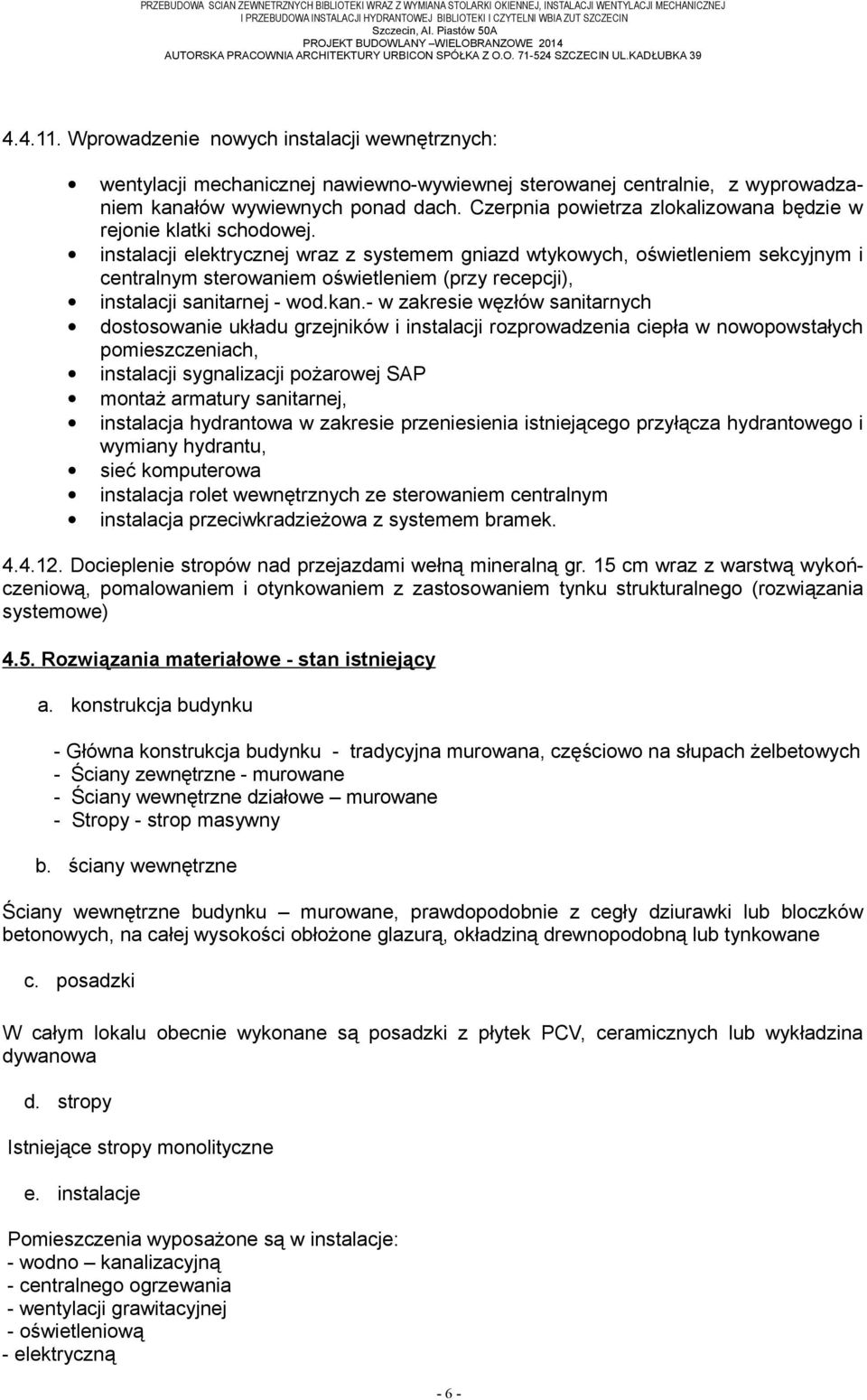

6 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA Wprowadzenie nowych instalacji wewnętrznych: wentylacji mechanicznej nawiewno-wywiewnej sterowanej centralnie, z wyprowadzaniem kanałów wywiewnych ponad dach. Czerpnia powietrza zlokalizowana będzie w rejonie klatki schodowej. instalacji elektrycznej wraz z systemem gniazd wtykowych, oświetleniem sekcyjnym i centralnym sterowaniem oświetleniem (przy recepcji), instalacji sanitarnej - wod.kan.- w zakresie węzłów sanitarnych dostosowanie układu grzejników i instalacji rozprowadzenia ciepła w nowopowstałych pomieszczeniach, instalacji sygnalizacji pożarowej SAP montaż armatury sanitarnej, instalacja hydrantowa w zakresie przeniesienia istniejącego przyłącza hydrantowego i wymiany hydrantu, sieć komputerowa instalacja rolet wewnętrznych ze sterowaniem centralnym instalacja przeciwkradzieżowa z systemem bramek Docieplenie stropów nad przejazdami wełną mineralną gr. 15 cm wraz z warstwą wykończeniową, pomalowaniem i otynkowaniem z zastosowaniem tynku strukturalnego (rozwiązania systemowe) 4.5. Rozwiązania materiałowe - stan istniejący a. konstrukcja budynku - Główna konstrukcja budynku - tradycyjna murowana, częściowo na słupach żelbetowych - Ściany zewnętrzne - murowane - Ściany wewnętrzne działowe murowane - Stropy - strop masywny b. ściany wewnętrzne Ściany wewnętrzne budynku murowane, prawdopodobnie z cegły dziurawki lub bloczków betonowych, na całej wysokości obłożone glazurą, okładziną drewnopodobną lub tynkowane c. posadzki W całym lokalu obecnie wykonane są posadzki z płytek PCV, ceramicznych lub wykładzina dywanowa d. stropy Istniejące stropy monolityczne e. instalacje Pomieszczenia wyposażone są w instalacje: - wodno kanalizacyjną - centralnego ogrzewania - wentylacji grawitacyjnej - oświetleniową - elektryczną - 6 -

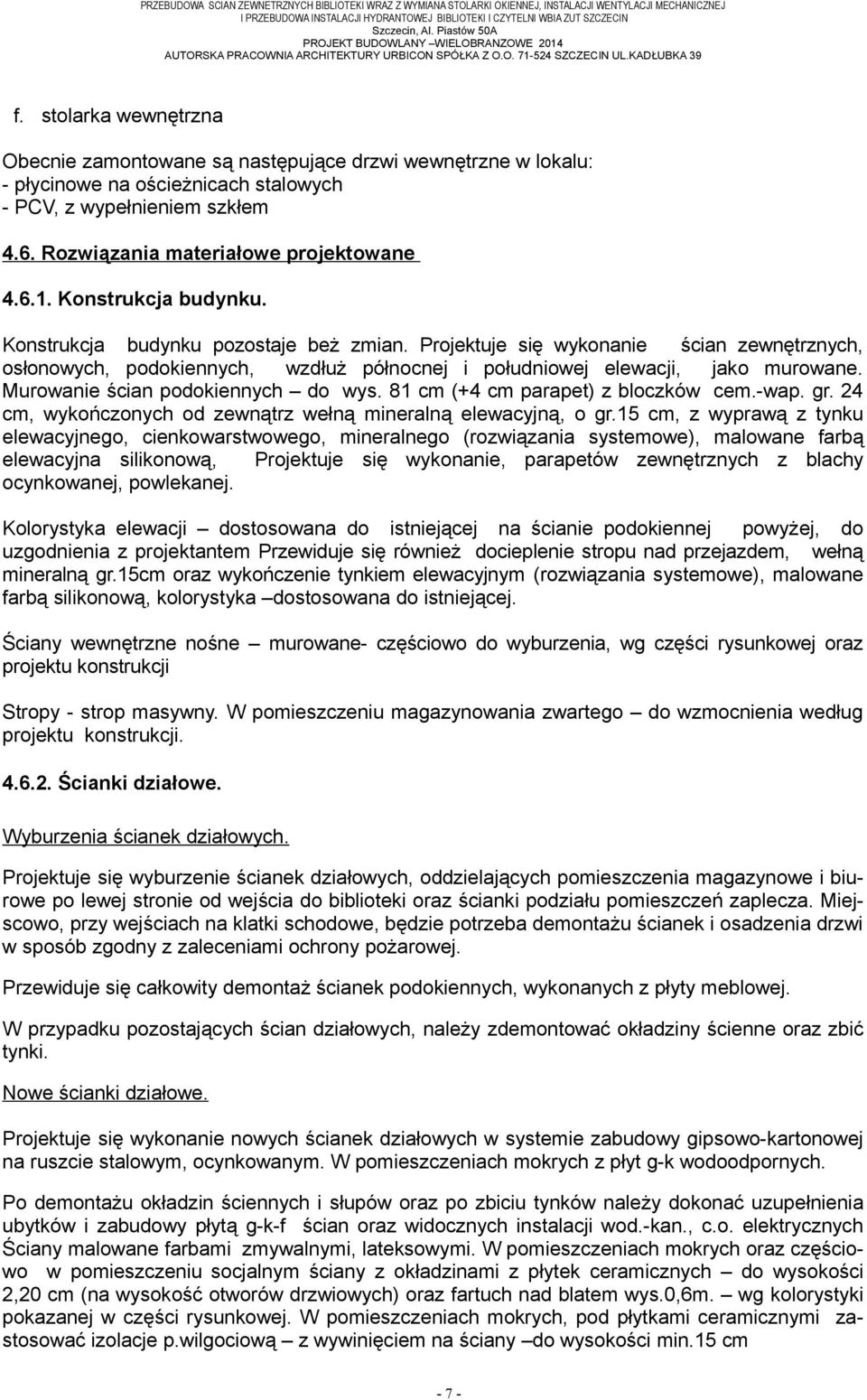

7 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA 39 f. stolarka wewnętrzna Obecnie zamontowane są następujące drzwi wewnętrzne w lokalu: - płycinowe na ościeżnicach stalowych - PCV, z wypełnieniem szkłem 4.6. Rozwiązania materiałowe projektowane Konstrukcja budynku. Konstrukcja budynku pozostaje beż zmian. Projektuje się wykonanie ścian zewnętrznych, osłonowych, podokiennych, wzdłuż północnej i południowej elewacji, jako murowane. Murowanie ścian podokiennych do wys. 81 cm (+4 cm parapet) z bloczków cem.-wap. gr. 24 cm, wykończonych od zewnątrz wełną mineralną elewacyjną, o gr.15 cm, z wyprawą z tynku elewacyjnego, cienkowarstwowego, mineralnego (rozwiązania systemowe), malowane farbą elewacyjna silikonową, Projektuje się wykonanie, parapetów zewnętrznych z blachy ocynkowanej, powlekanej. Kolorystyka elewacji dostosowana do istniejącej na ścianie podokiennej powyżej, do uzgodnienia z projektantem Przewiduje się również docieplenie stropu nad przejazdem, wełną mineralną gr.15cm oraz wykończenie tynkiem elewacyjnym (rozwiązania systemowe), malowane farbą silikonową, kolorystyka dostosowana do istniejącej. Ściany wewnętrzne nośne murowane- częściowo do wyburzenia, wg części rysunkowej oraz projektu konstrukcji Stropy - strop masywny. W pomieszczeniu magazynowania zwartego do wzmocnienia według projektu konstrukcji Ścianki działowe. Wyburzenia ścianek działowych. Projektuje się wyburzenie ścianek działowych, oddzielających pomieszczenia magazynowe i biurowe po lewej stronie od wejścia do biblioteki oraz ścianki podziału pomieszczeń zaplecza. Miejscowo, przy wejściach na klatki schodowe, będzie potrzeba demontażu ścianek i osadzenia drzwi w sposób zgodny z zaleceniami ochrony pożarowej. Przewiduje się całkowity demontaż ścianek podokiennych, wykonanych z płyty meblowej. W przypadku pozostających ścian działowych, należy zdemontować okładziny ścienne oraz zbić tynki. Nowe ścianki działowe. Projektuje się wykonanie nowych ścianek działowych w systemie zabudowy gipsowo-kartonowej na ruszcie stalowym, ocynkowanym. W pomieszczeniach mokrych z płyt g-k wodoodpornych. Po demontażu okładzin ściennych i słupów oraz po zbiciu tynków należy dokonać uzupełnienia ubytków i zabudowy płytą g-k-f ścian oraz widocznych instalacji wod.-kan., c.o. elektrycznych Ściany malowane farbami zmywalnymi, lateksowymi. W pomieszczeniach mokrych oraz częściowo w pomieszczeniu socjalnym ściany z okładzinami z płytek ceramicznych do wysokości 2,20 cm (na wysokość otworów drzwiowych) oraz fartuch nad blatem wys.0,6m. wg kolorystyki pokazanej w części rysunkowej. W pomieszczeniach mokrych, pod płytkami ceramicznymi zastosować izolacje p.wilgociową z wywinięciem na ściany do wysokości min.15 cm - 7 -

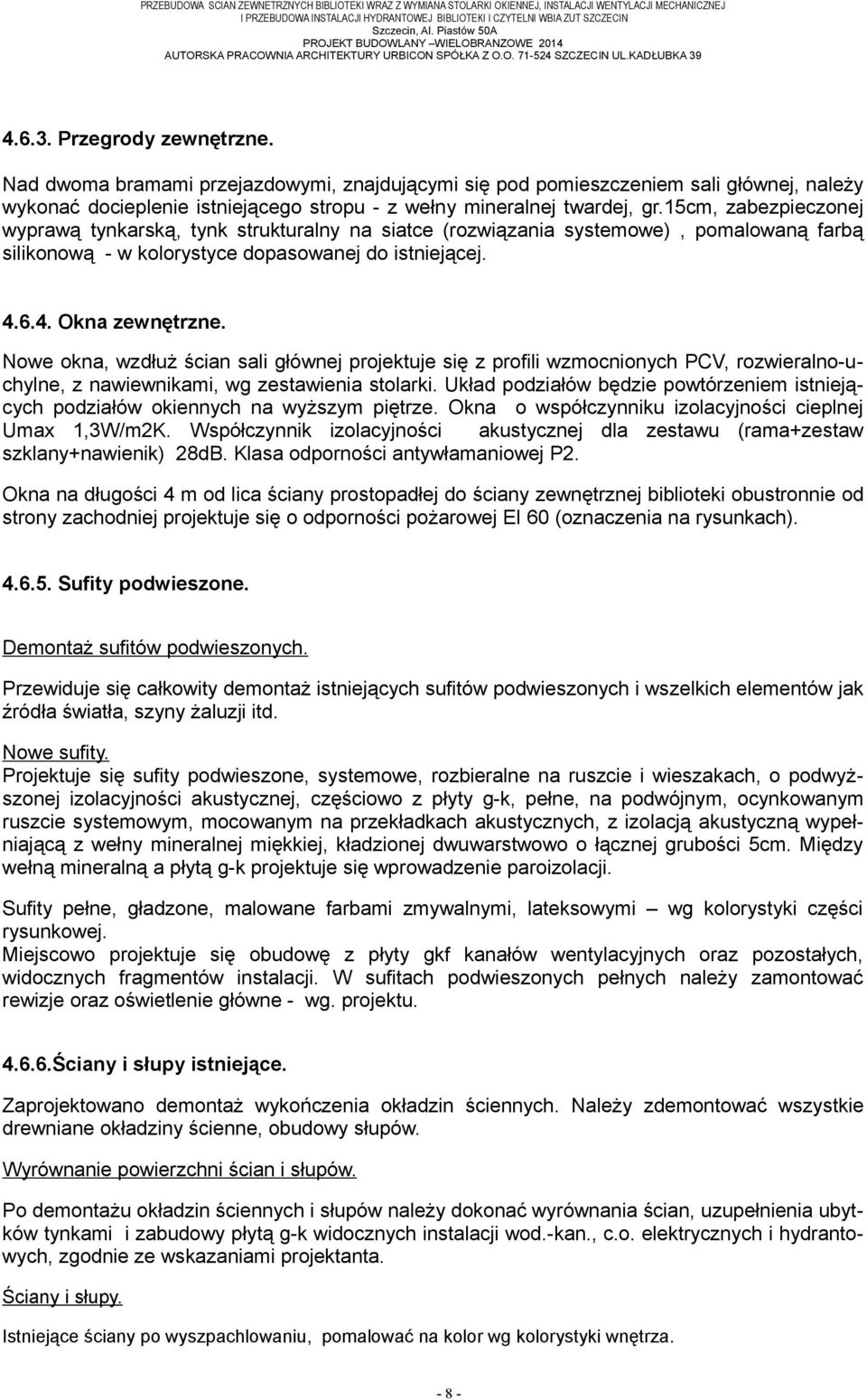

8 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA Przegrody zewnętrzne. Nad dwoma bramami przejazdowymi, znajdującymi się pod pomieszczeniem sali głównej, należy wykonać docieplenie istniejącego stropu - z wełny mineralnej twardej, gr.15cm, zabezpieczonej wyprawą tynkarską, tynk strukturalny na siatce (rozwiązania systemowe), pomalowaną farbą silikonową - w kolorystyce dopasowanej do istniejącej Okna zewnętrzne. Nowe okna, wzdłuż ścian sali głównej projektuje się z profili wzmocnionych PCV, rozwieralno-uchylne, z nawiewnikami, wg zestawienia stolarki. Układ podziałów będzie powtórzeniem istniejących podziałów okiennych na wyższym piętrze. Okna o współczynniku izolacyjności cieplnej Umax 1,3W/m2K. Współczynnik izolacyjności akustycznej dla zestawu (rama+zestaw szklany+nawienik) 28dB. Klasa odporności antywłamaniowej P2. Okna na długości 4 m od lica ściany prostopadłej do ściany zewnętrznej biblioteki obustronnie od strony zachodniej projektuje się o odporności pożarowej EI 60 (oznaczenia na rysunkach) Sufity podwieszone. Demontaż sufitów podwieszonych. Przewiduje się całkowity demontaż istniejących sufitów podwieszonych i wszelkich elementów jak źródła światła, szyny żaluzji itd. Nowe sufity. Projektuje się sufity podwieszone, systemowe, rozbieralne na ruszcie i wieszakach, o podwyższonej izolacyjności akustycznej, częściowo z płyty g-k, pełne, na podwójnym, ocynkowanym ruszcie systemowym, mocowanym na przekładkach akustycznych, z izolacją akustyczną wypełniającą z wełny mineralnej miękkiej, kładzionej dwuwarstwowo o łącznej grubości 5cm. Między wełną mineralną a płytą g-k projektuje się wprowadzenie paroizolacji. Sufity pełne, gładzone, malowane farbami zmywalnymi, lateksowymi wg kolorystyki części rysunkowej. Miejscowo projektuje się obudowę z płyty gkf kanałów wentylacyjnych oraz pozostałych, widocznych fragmentów instalacji. W sufitach podwieszonych pełnych należy zamontować rewizje oraz oświetlenie główne - wg. projektu Ściany i słupy istniejące. Zaprojektowano demontaż wykończenia okładzin ściennych. Należy zdemontować wszystkie drewniane okładziny ścienne, obudowy słupów. Wyrównanie powierzchni ścian i słupów. Po demontażu okładzin ściennych i słupów należy dokonać wyrównania ścian, uzupełnienia ubytków tynkami i zabudowy płytą g-k widocznych instalacji wod.-kan., c.o. elektrycznych i hydrantowych, zgodnie ze wskazaniami projektanta. Ściany i słupy. Istniejące ściany po wyszpachlowaniu, pomalować na kolor wg kolorystyki wnętrza

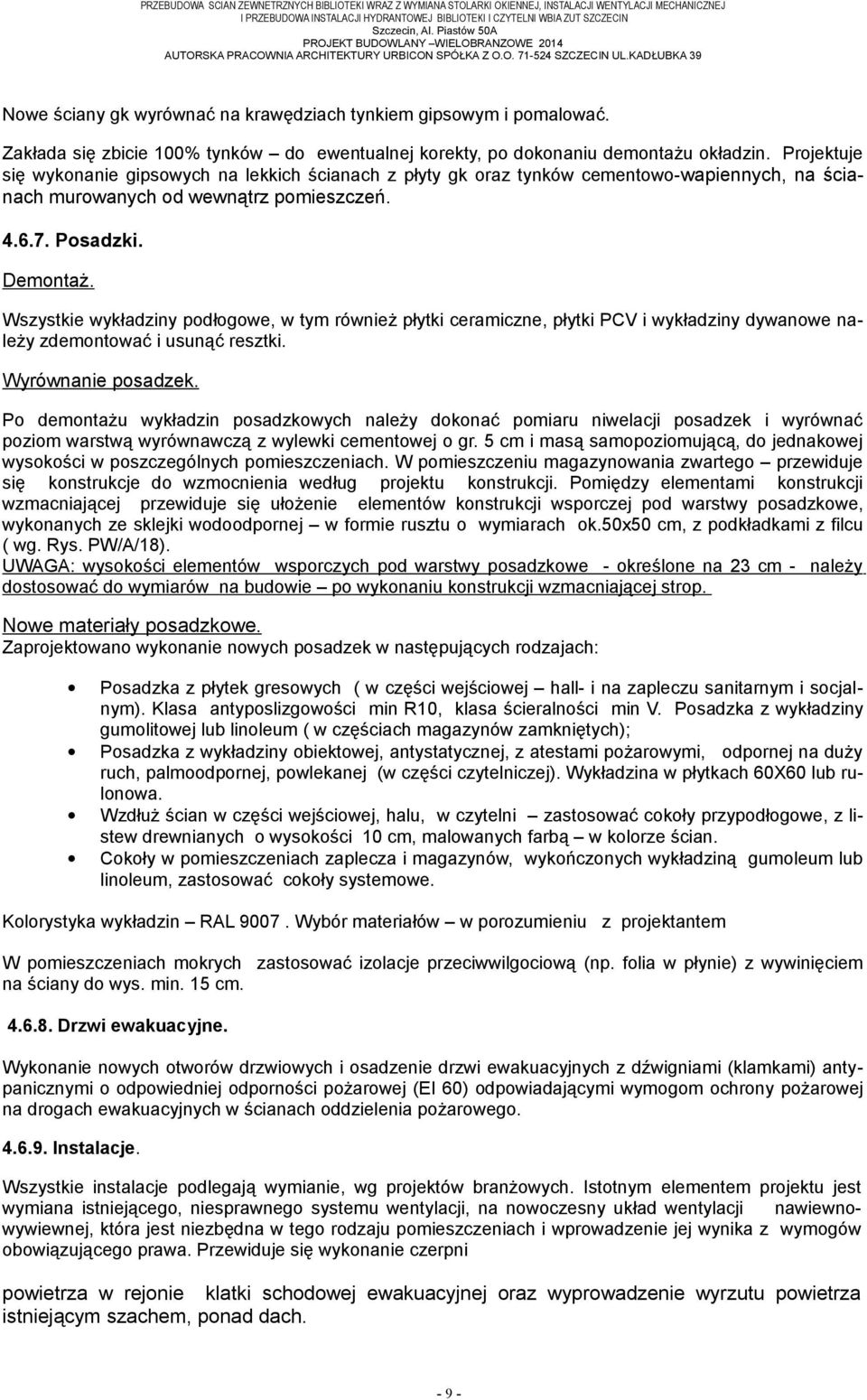

9 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA 39 Nowe ściany gk wyrównać na krawędziach tynkiem gipsowym i pomalować. Zakłada się zbicie 100% tynków do ewentualnej korekty, po dokonaniu demontażu okładzin. Projektuje się wykonanie gipsowych na lekkich ścianach z płyty gk oraz tynków cementowo-wapiennych, na ścianach murowanych od wewnątrz pomieszczeń Posadzki. Demontaż. Wszystkie wykładziny podłogowe, w tym również płytki ceramiczne, płytki PCV i wykładziny dywanowe należy zdemontować i usunąć resztki. Wyrównanie posadzek. Po demontażu wykładzin posadzkowych należy dokonać pomiaru niwelacji posadzek i wyrównać poziom warstwą wyrównawczą z wylewki cementowej o gr. 5 cm i masą samopoziomującą, do jednakowej wysokości w poszczególnych pomieszczeniach. W pomieszczeniu magazynowania zwartego przewiduje się konstrukcje do wzmocnienia według projektu konstrukcji. Pomiędzy elementami konstrukcji wzmacniającej przewiduje się ułożenie elementów konstrukcji wsporczej pod warstwy posadzkowe, wykonanych ze sklejki wodoodpornej w formie rusztu o wymiarach ok.50x50 cm, z podkładkami z filcu ( wg. Rys. PW/A/18). UWAGA: wysokości elementów wsporczych pod warstwy posadzkowe - określone na 23 cm - należy dostosować do wymiarów na budowie po wykonaniu konstrukcji wzmacniającej strop. Nowe materiały posadzkowe. Zaprojektowano wykonanie nowych posadzek w następujących rodzajach: Posadzka z płytek gresowych ( w części wejściowej hall- i na zapleczu sanitarnym i socjalnym). Klasa antyposlizgowości min R10, klasa ścieralności min V. Posadzka z wykładziny gumolitowej lub linoleum ( w częściach magazynów zamkniętych); Posadzka z wykładziny obiektowej, antystatycznej, z atestami pożarowymi, odpornej na duży ruch, palmoodpornej, powlekanej (w części czytelniczej). Wykładzina w płytkach 60X60 lub rulonowa. Wzdłuż ścian w części wejściowej, halu, w czytelni zastosować cokoły przypodłogowe, z listew drewnianych o wysokości 10 cm, malowanych farbą w kolorze ścian. Cokoły w pomieszczeniach zaplecza i magazynów, wykończonych wykładziną gumoleum lub linoleum, zastosować cokoły systemowe. Kolorystyka wykładzin RAL Wybór materiałów w porozumieniu z projektantem W pomieszczeniach mokrych zastosować izolacje przeciwwilgociową (np. folia w płynie) z wywinięciem na ściany do wys. min. 15 cm Drzwi ewakuacyjne. Wykonanie nowych otworów drzwiowych i osadzenie drzwi ewakuacyjnych z dźwigniami (klamkami) antypanicznymi o odpowiedniej odporności pożarowej (EI 60) odpowiadającymi wymogom ochrony pożarowej na drogach ewakuacyjnych w ścianach oddzielenia pożarowego Instalacje. Wszystkie instalacje podlegają wymianie, wg projektów branżowych. Istotnym elementem projektu jest wymiana istniejącego, niesprawnego systemu wentylacji, na nowoczesny układ wentylacji nawiewnowywiewnej, która jest niezbędna w tego rodzaju pomieszczeniach i wprowadzenie jej wynika z wymogów obowiązującego prawa. Przewiduje się wykonanie czerpni powietrza w rejonie klatki schodowej ewakuacyjnej oraz wyprowadzenie wyrzutu powietrza istniejącym szachem, ponad dach

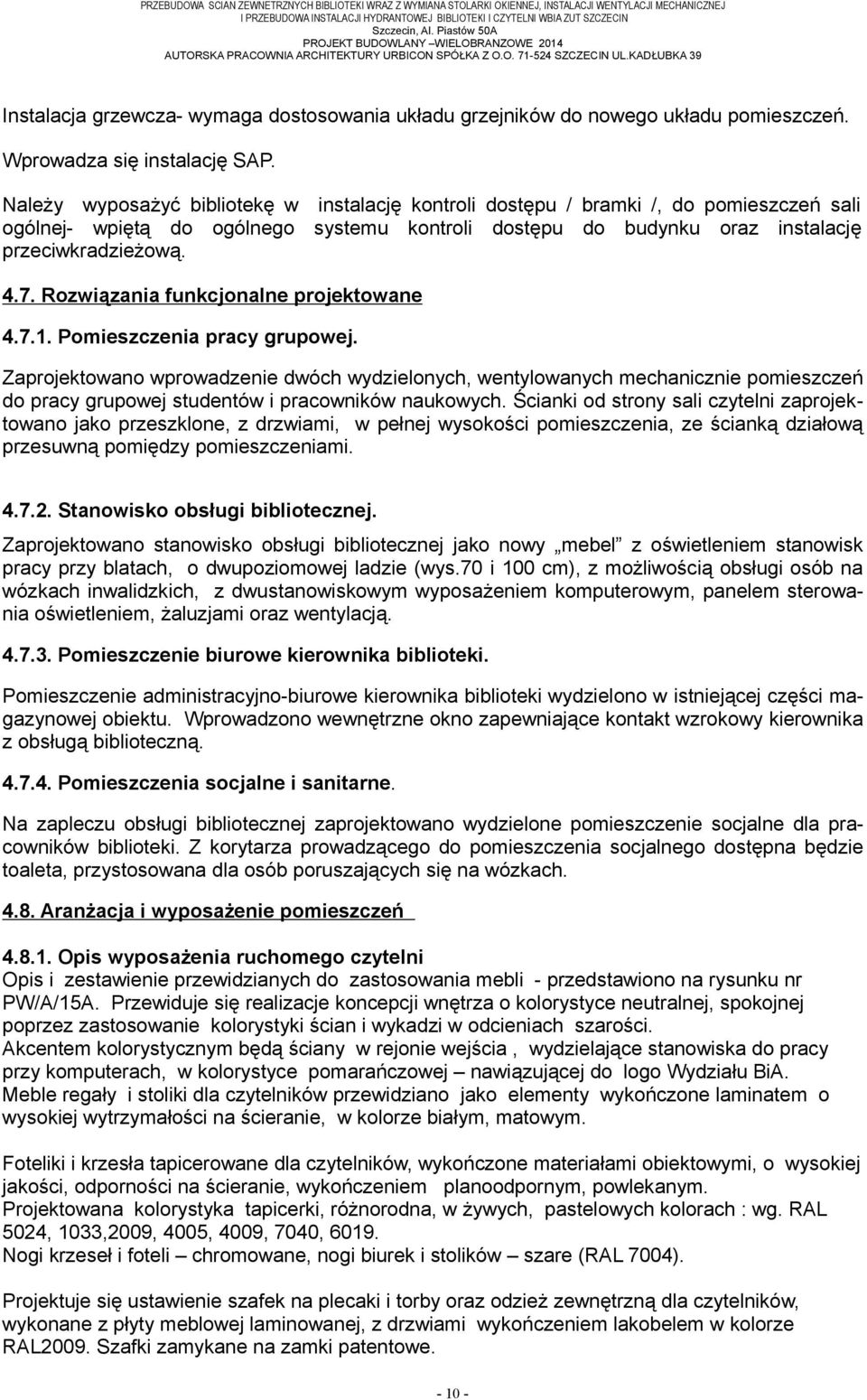

10 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA 39 Instalacja grzewcza- wymaga dostosowania układu grzejników do nowego układu pomieszczeń. Wprowadza się instalację SAP. Należy wyposażyć bibliotekę w instalację kontroli dostępu / bramki /, do pomieszczeń sali ogólnej- wpiętą do ogólnego systemu kontroli dostępu do budynku oraz instalację przeciwkradzieżową Rozwiązania funkcjonalne projektowane Pomieszczenia pracy grupowej. Zaprojektowano wprowadzenie dwóch wydzielonych, wentylowanych mechanicznie pomieszczeń do pracy grupowej studentów i pracowników naukowych. Ścianki od strony sali czytelni zaprojektowano jako przeszklone, z drzwiami, w pełnej wysokości pomieszczenia, ze ścianką działową przesuwną pomiędzy pomieszczeniami Stanowisko obsługi bibliotecznej. Zaprojektowano stanowisko obsługi bibliotecznej jako nowy mebel z oświetleniem stanowisk pracy przy blatach, o dwupoziomowej ladzie (wys.70 i 100 cm), z możliwością obsługi osób na wózkach inwalidzkich, z dwustanowiskowym wyposażeniem komputerowym, panelem sterowania oświetleniem, żaluzjami oraz wentylacją Pomieszczenie biurowe kierownika biblioteki. Pomieszczenie administracyjno-biurowe kierownika biblioteki wydzielono w istniejącej części magazynowej obiektu. Wprowadzono wewnętrzne okno zapewniające kontakt wzrokowy kierownika z obsługą biblioteczną Pomieszczenia socjalne i sanitarne. Na zapleczu obsługi bibliotecznej zaprojektowano wydzielone pomieszczenie socjalne dla pracowników biblioteki. Z korytarza prowadzącego do pomieszczenia socjalnego dostępna będzie toaleta, przystosowana dla osób poruszających się na wózkach Aranżacja i wyposażenie pomieszczeń Opis wyposażenia ruchomego czytelni Opis i zestawienie przewidzianych do zastosowania mebli - przedstawiono na rysunku nr PW/A/15A. Przewiduje się realizacje koncepcji wnętrza o kolorystyce neutralnej, spokojnej poprzez zastosowanie kolorystyki ścian i wykadzi w odcieniach szarości. Akcentem kolorystycznym będą ściany w rejonie wejścia, wydzielające stanowiska do pracy przy komputerach, w kolorystyce pomarańczowej nawiązującej do logo Wydziału BiA. Meble regały i stoliki dla czytelników przewidziano jako elementy wykończone laminatem o wysokiej wytrzymałości na ścieranie, w kolorze białym, matowym. Foteliki i krzesła tapicerowane dla czytelników, wykończone materiałami obiektowymi, o wysokiej jakości, odporności na ścieranie, wykończeniem planoodpornym, powlekanym. Projektowana kolorystyka tapicerki, różnorodna, w żywych, pastelowych kolorach : wg. RAL 5024, 1033,2009, 4005, 4009, 7040, Nogi krzeseł i foteli chromowane, nogi biurek i stolików szare (RAL 7004). Projektuje się ustawienie szafek na plecaki i torby oraz odzież zewnętrzną dla czytelników, wykonane z płyty meblowej laminowanej, z drzwiami wykończeniem lakobelem w kolorze RAL2009. Szafki zamykane na zamki patentowe

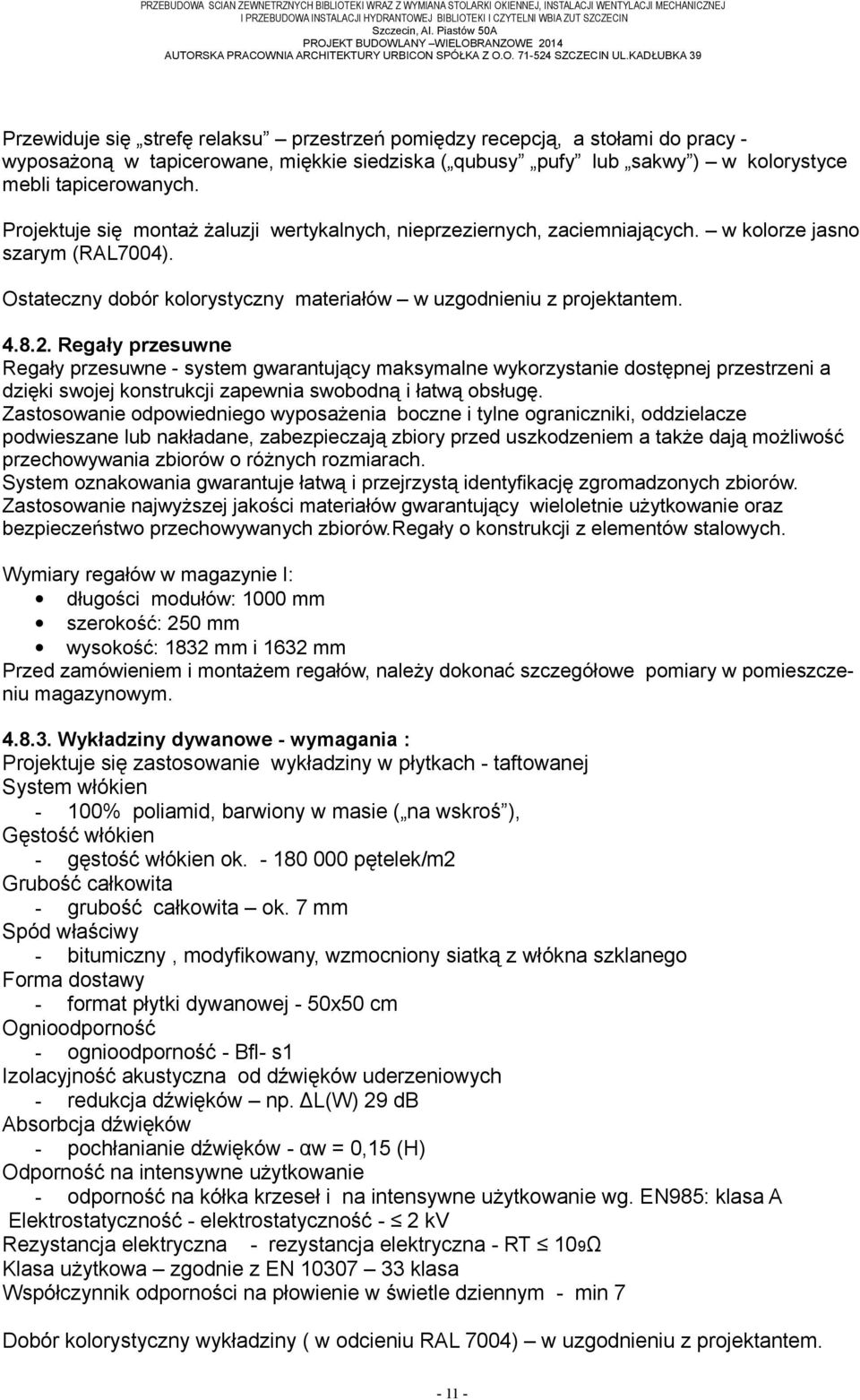

11 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA 39 Przewiduje się strefę relaksu przestrzeń pomiędzy recepcją, a stołami do pracy - wyposażoną w tapicerowane, miękkie siedziska ( qubusy pufy lub sakwy ) w kolorystyce mebli tapicerowanych. Projektuje się montaż żaluzji wertykalnych, nieprzeziernych, zaciemniających. w kolorze jasno szarym (RAL7004). Ostateczny dobór kolorystyczny materiałów w uzgodnieniu z projektantem Regały przesuwne Regały przesuwne - system gwarantujący maksymalne wykorzystanie dostępnej przestrzeni a dzięki swojej konstrukcji zapewnia swobodną i łatwą obsługę. Zastosowanie odpowiedniego wyposażenia boczne i tylne ograniczniki, oddzielacze podwieszane lub nakładane, zabezpieczają zbiory przed uszkodzeniem a także dają możliwość przechowywania zbiorów o różnych rozmiarach. System oznakowania gwarantuje łatwą i przejrzystą identyfikację zgromadzonych zbiorów. Zastosowanie najwyższej jakości materiałów gwarantujący wieloletnie użytkowanie oraz bezpieczeństwo przechowywanych zbiorów.regały o konstrukcji z elementów stalowych. Wymiary regałów w magazynie I: długości modułów: 1000 mm szerokość: 250 mm wysokość: 1832 mm i 1632 mm Przed zamówieniem i montażem regałów, należy dokonać szczegółowe pomiary w pomieszczeniu magazynowym Wykładziny dywanowe - wymagania : Projektuje się zastosowanie wykładziny w płytkach - taftowanej System włókien - 100% poliamid, barwiony w masie ( na wskroś ), Gęstość włókien - gęstość włókien ok pętelek/m2 Grubość całkowita - grubość całkowita ok. 7 mm Spód właściwy - bitumiczny, modyfikowany, wzmocniony siatką z włókna szklanego Forma dostawy - format płytki dywanowej - 50x50 cm Ognioodporność - ognioodporność - Bfl- s1 Izolacyjność akustyczna od dźwięków uderzeniowych - redukcja dźwięków np. ΔL(W) 29 db Absorbcja dźwięków - pochłanianie dźwięków - αw = 0,15 (H) Odporność na intensywne użytkowanie - odporność na kółka krzeseł i na intensywne użytkowanie wg. EN985: klasa A Elektrostatyczność - elektrostatyczność - 2 kv Rezystancja elektryczna - rezystancja elektryczna - RT 109Ω Klasa użytkowa zgodnie z EN klasa Współczynnik odporności na płowienie w świetle dziennym - min 7 Dobór kolorystyczny wykładziny ( w odcieniu RAL 7004) w uzgodnieniu z projektantem

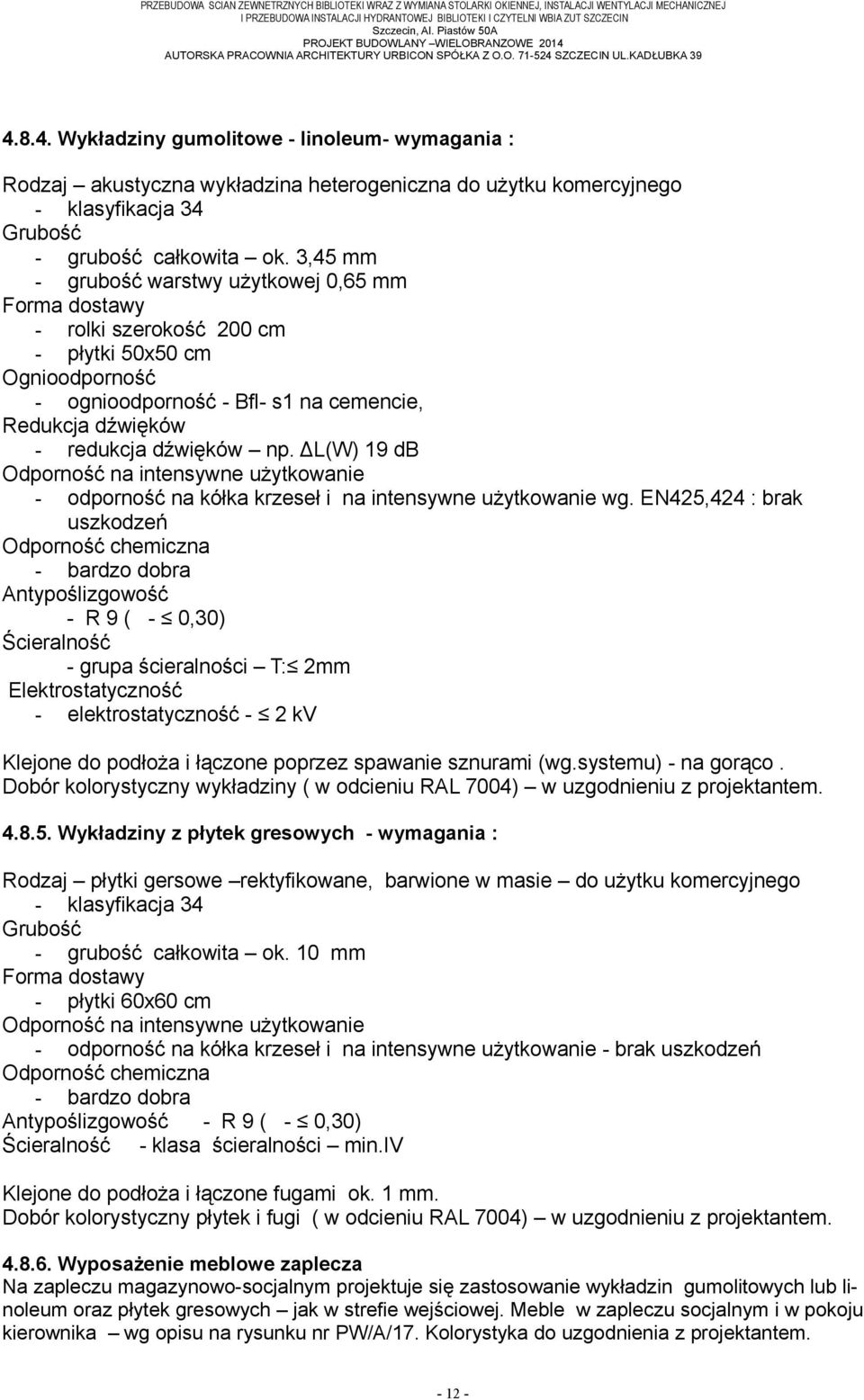

12 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA Wykładziny gumolitowe - linoleum- wymagania : Rodzaj akustyczna wykładzina heterogeniczna do użytku komercyjnego - klasyfikacja 34 Grubość - grubość całkowita ok. 3,45 mm - grubość warstwy użytkowej 0,65 mm Forma dostawy - rolki szerokość 200 cm - płytki 50x50 cm Ognioodporność - ognioodporność - Bfl- s1 na cemencie, Redukcja dźwięków - redukcja dźwięków np. ΔL(W) 19 db Odporność na intensywne użytkowanie - odporność na kółka krzeseł i na intensywne użytkowanie wg. EN425,424 : brak uszkodzeń Odporność chemiczna - bardzo dobra Antypoślizgowość - R 9 ( - 0,30) Ścieralność - grupa ścieralności T: 2mm Elektrostatyczność - elektrostatyczność - 2 kv Klejone do podłoża i łączone poprzez spawanie sznurami (wg.systemu) - na gorąco. Dobór kolorystyczny wykładziny ( w odcieniu RAL 7004) w uzgodnieniu z projektantem Wykładziny z płytek gresowych - wymagania : Rodzaj płytki gersowe rektyfikowane, barwione w masie do użytku komercyjnego - klasyfikacja 34 Grubość - grubość całkowita ok. 10 mm Forma dostawy - płytki 60x60 cm Odporność na intensywne użytkowanie - odporność na kółka krzeseł i na intensywne użytkowanie - brak uszkodzeń Odporność chemiczna - bardzo dobra Antypoślizgowość - R 9 ( - 0,30) Ścieralność - klasa ścieralności min.iv Klejone do podłoża i łączone fugami ok. 1 mm. Dobór kolorystyczny płytek i fugi ( w odcieniu RAL 7004) w uzgodnieniu z projektantem Wyposażenie meblowe zaplecza Na zapleczu magazynowo-socjalnym projektuje się zastosowanie wykładzin gumolitowych lub linoleum oraz płytek gresowych jak w strefie wejściowej. Meble w zapleczu socjalnym i w pokoju kierownika wg opisu na rysunku nr PW/A/17. Kolorystyka do uzgodnienia z projektantem

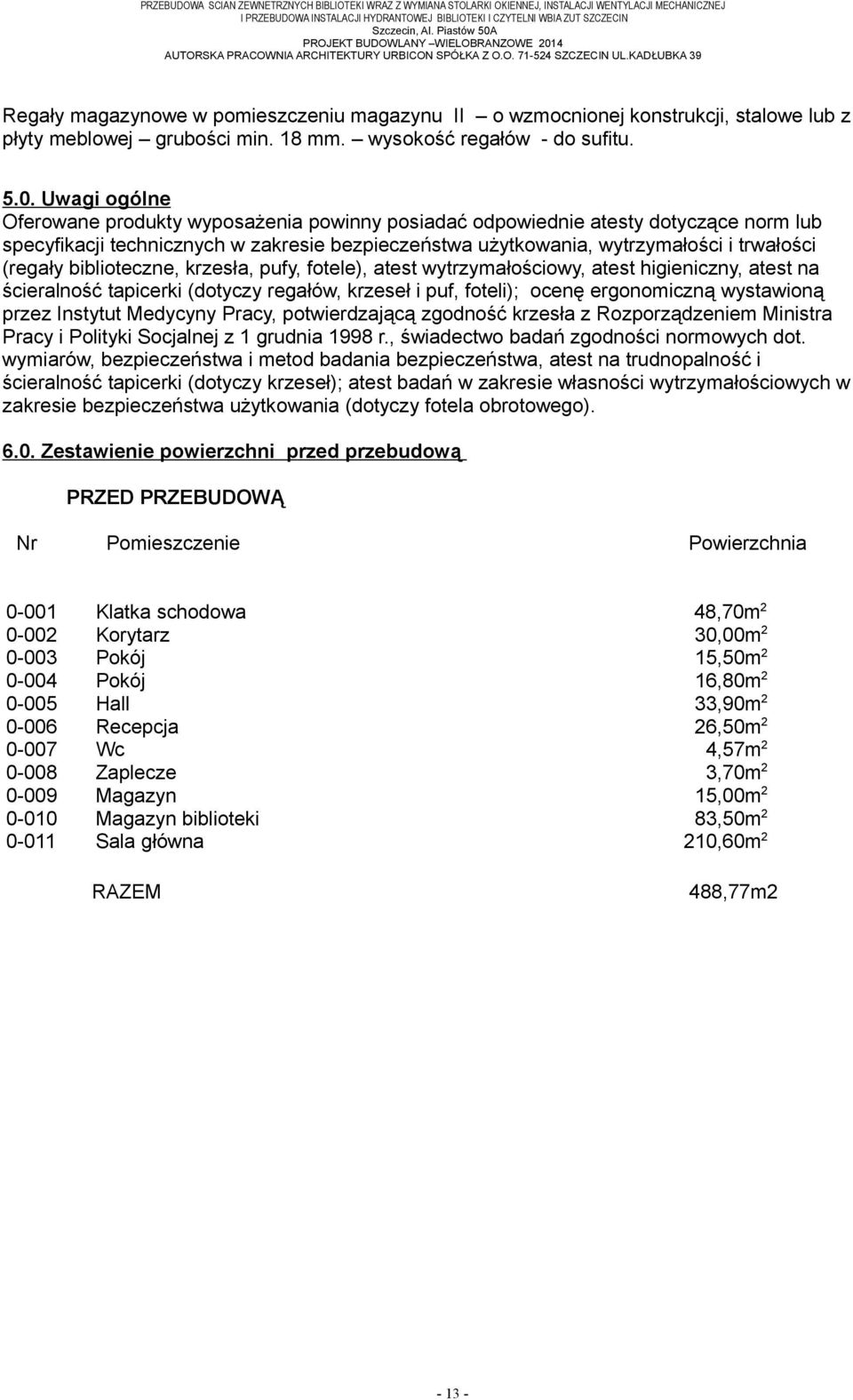

13 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA 39 Regały magazynowe w pomieszczeniu magazynu II o wzmocnionej konstrukcji, stalowe lub z płyty meblowej grubości min. 18 mm. wysokość regałów - do sufitu Uwagi ogólne Oferowane produkty wyposażenia powinny posiadać odpowiednie atesty dotyczące norm lub specyfikacji technicznych w zakresie bezpieczeństwa użytkowania, wytrzymałości i trwałości (regały biblioteczne, krzesła, pufy, fotele), atest wytrzymałościowy, atest higieniczny, atest na ścieralność tapicerki (dotyczy regałów, krzeseł i puf, foteli); ocenę ergonomiczną wystawioną przez Instytut Medycyny Pracy, potwierdzającą zgodność krzesła z Rozporządzeniem Ministra Pracy i Polityki Socjalnej z 1 grudnia 1998 r., świadectwo badań zgodności normowych dot. wymiarów, bezpieczeństwa i metod badania bezpieczeństwa, atest na trudnopalność i ścieralność tapicerki (dotyczy krzeseł); atest badań w zakresie własności wytrzymałościowych w zakresie bezpieczeństwa użytkowania (dotyczy fotela obrotowego) Zestawienie powierzchni przed przebudową PRZED PRZEBUDOWĄ Nr Pomieszczenie Powierzchnia Klatka schodowa 48,70m Korytarz 30,00m Pokój 15,50m Pokój 16,80m Hall 33,90m Recepcja 26,50m Wc 4,57m Zaplecze Magazyn Magazyn biblioteki Sala główna 3,70m 2 15,00m 2 83,50m 2 210,60m 2 RAZEM 488,77m2-13 -

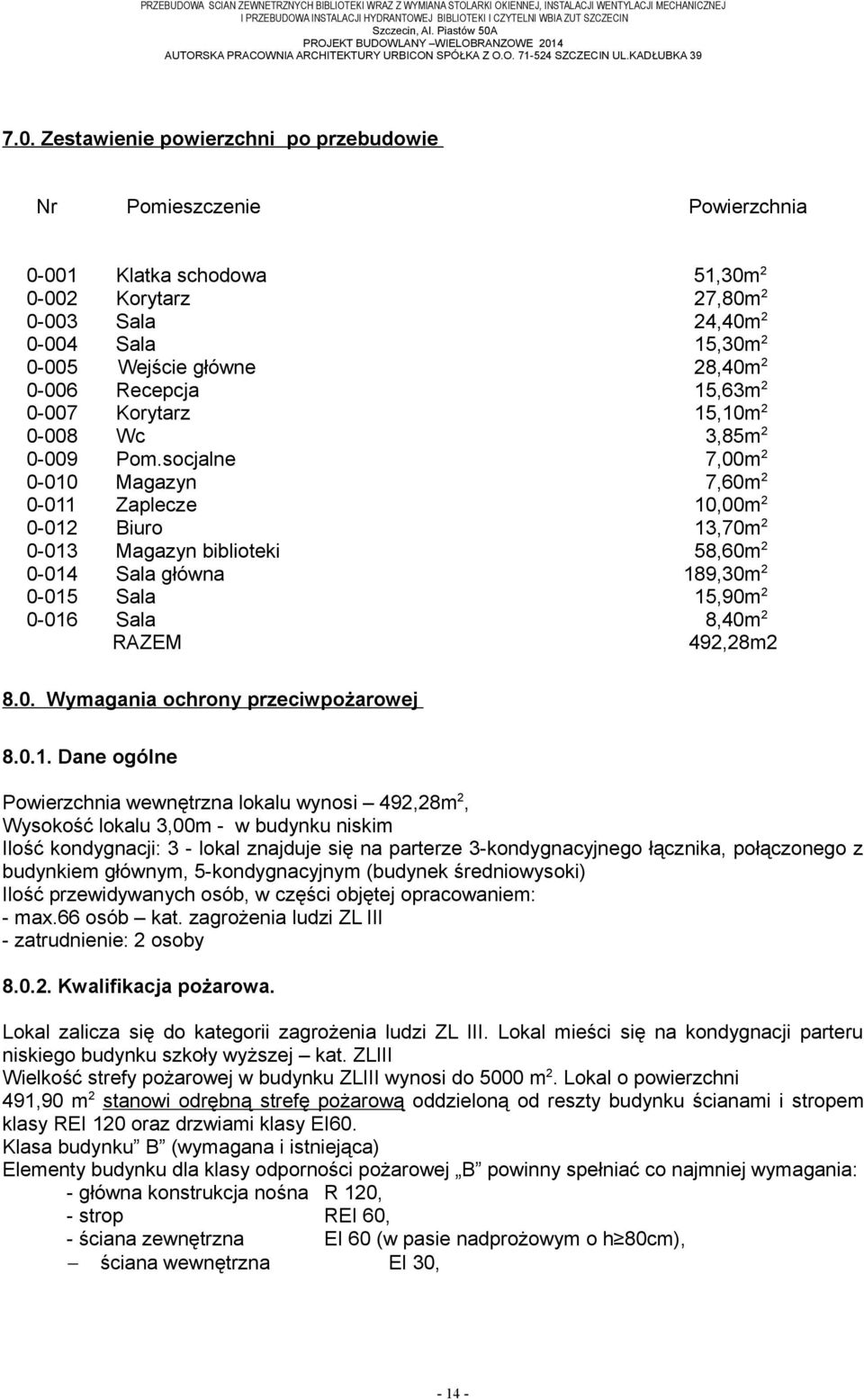

14 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA Zestawienie powierzchni po przebudowie Nr Pomieszczenie Powierzchnia Klatka schodowa 51,30m Korytarz 27,80m Sala 24,40m Sala 15,30m Wejście główne 28,40m Recepcja 15,63m Korytarz 15,10m Wc Pom.socjalne Magazyn Zaplecze Biuro Magazyn biblioteki Sala główna Sala Sala 3,85m 2 7,00m 2 7,60m 2 10,00m 2 13,70m 2 58,60m 2 189,30m 2 15,90m 2 8,40m 2 RAZEM 492,28m Wymagania ochrony przeciwpożarowej Dane ogólne Powierzchnia wewnętrzna lokalu wynosi 492,28m 2, Wysokość lokalu 3,00m - w budynku niskim Ilość kondygnacji: 3 - lokal znajduje się na parterze 3-kondygnacyjnego łącznika, połączonego z budynkiem głównym, 5-kondygnacyjnym (budynek średniowysoki) Ilość przewidywanych osób, w części objętej opracowaniem: - max.66 osób kat. zagrożenia ludzi ZL III - zatrudnienie: 2 osoby Kwalifikacja pożarowa. Lokal zalicza się do kategorii zagrożenia ludzi ZL III. Lokal mieści się na kondygnacji parteru niskiego budynku szkoły wyższej kat. ZLIII Wielkość strefy pożarowej w budynku ZLIII wynosi do 5000 m 2. Lokal o powierzchni 491,90 m 2 stanowi odrębną strefę pożarową oddzieloną od reszty budynku ścianami i stropem klasy REI 120 oraz drzwiami klasy EI60. Klasa budynku B (wymagana i istniejąca) Elementy budynku dla klasy odporności pożarowej B powinny spełniać co najmniej wymagania: - główna konstrukcja nośna R 120, - strop REI 60, - ściana zewnętrzna EI 60 (w pasie nadprożowym o h 80cm), ściana wewnętrzna EI 30,

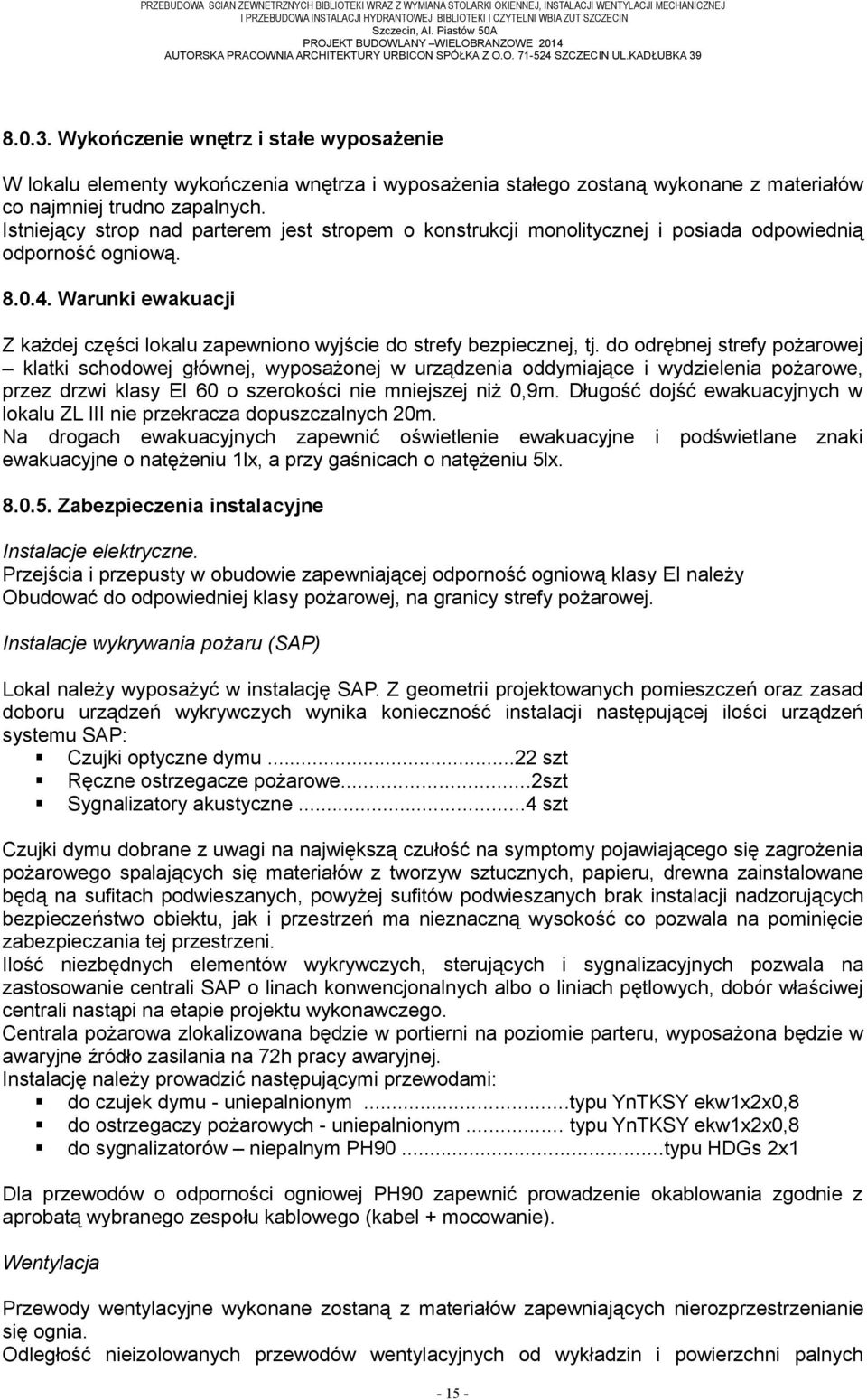

15 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA Wykończenie wnętrz i stałe wyposażenie W lokalu elementy wykończenia wnętrza i wyposażenia stałego zostaną wykonane z materiałów co najmniej trudno zapalnych. Istniejący strop nad parterem jest stropem o konstrukcji monolitycznej i posiada odpowiednią odporność ogniową Warunki ewakuacji Z każdej części lokalu zapewniono wyjście do strefy bezpiecznej, tj. do odrębnej strefy pożarowej klatki schodowej głównej, wyposażonej w urządzenia oddymiające i wydzielenia pożarowe, przez drzwi klasy EI 60 o szerokości nie mniejszej niż 0,9m. Długość dojść ewakuacyjnych w lokalu ZL III nie przekracza dopuszczalnych 20m. Na drogach ewakuacyjnych zapewnić oświetlenie ewakuacyjne i podświetlane znaki ewakuacyjne o natężeniu 1lx, a przy gaśnicach o natężeniu 5lx Zabezpieczenia instalacyjne Instalacje elektryczne. Przejścia i przepusty w obudowie zapewniającej odporność ogniową klasy EI należy Obudować do odpowiedniej klasy pożarowej, na granicy strefy pożarowej. Instalacje wykrywania pożaru (SAP) Lokal należy wyposażyć w instalację SAP. Z geometrii projektowanych pomieszczeń oraz zasad doboru urządzeń wykrywczych wynika konieczność instalacji następującej ilości urządzeń systemu SAP: Czujki optyczne dymu...22 szt Ręczne ostrzegacze pożarowe...2szt Sygnalizatory akustyczne...4 szt Czujki dymu dobrane z uwagi na największą czułość na symptomy pojawiającego się zagrożenia pożarowego spalających się materiałów z tworzyw sztucznych, papieru, drewna zainstalowane będą na sufitach podwieszanych, powyżej sufitów podwieszanych brak instalacji nadzorujących bezpieczeństwo obiektu, jak i przestrzeń ma nieznaczną wysokość co pozwala na pominięcie zabezpieczania tej przestrzeni. Ilość niezbędnych elementów wykrywczych, sterujących i sygnalizacyjnych pozwala na zastosowanie centrali SAP o linach konwencjonalnych albo o liniach pętlowych, dobór właściwej centrali nastąpi na etapie projektu wykonawczego. Centrala pożarowa zlokalizowana będzie w portierni na poziomie parteru, wyposażona będzie w awaryjne źródło zasilania na 72h pracy awaryjnej. Instalację należy prowadzić następującymi przewodami: do czujek dymu - uniepalnionym...typu YnTKSY ekw1x2x0,8 do ostrzegaczy pożarowych - uniepalnionym... typu YnTKSY ekw1x2x0,8 do sygnalizatorów niepalnym PH90...typu HDGs 2x1 Dla przewodów o odporności ogniowej PH90 zapewnić prowadzenie okablowania zgodnie z aprobatą wybranego zespołu kablowego (kabel + mocowanie). Wentylacja Przewody wentylacyjne wykonane zostaną z materiałów zapewniających nierozprzestrzenianie się ognia. Odległość nieizolowanych przewodów wentylacyjnych od wykładzin i powierzchni palnych

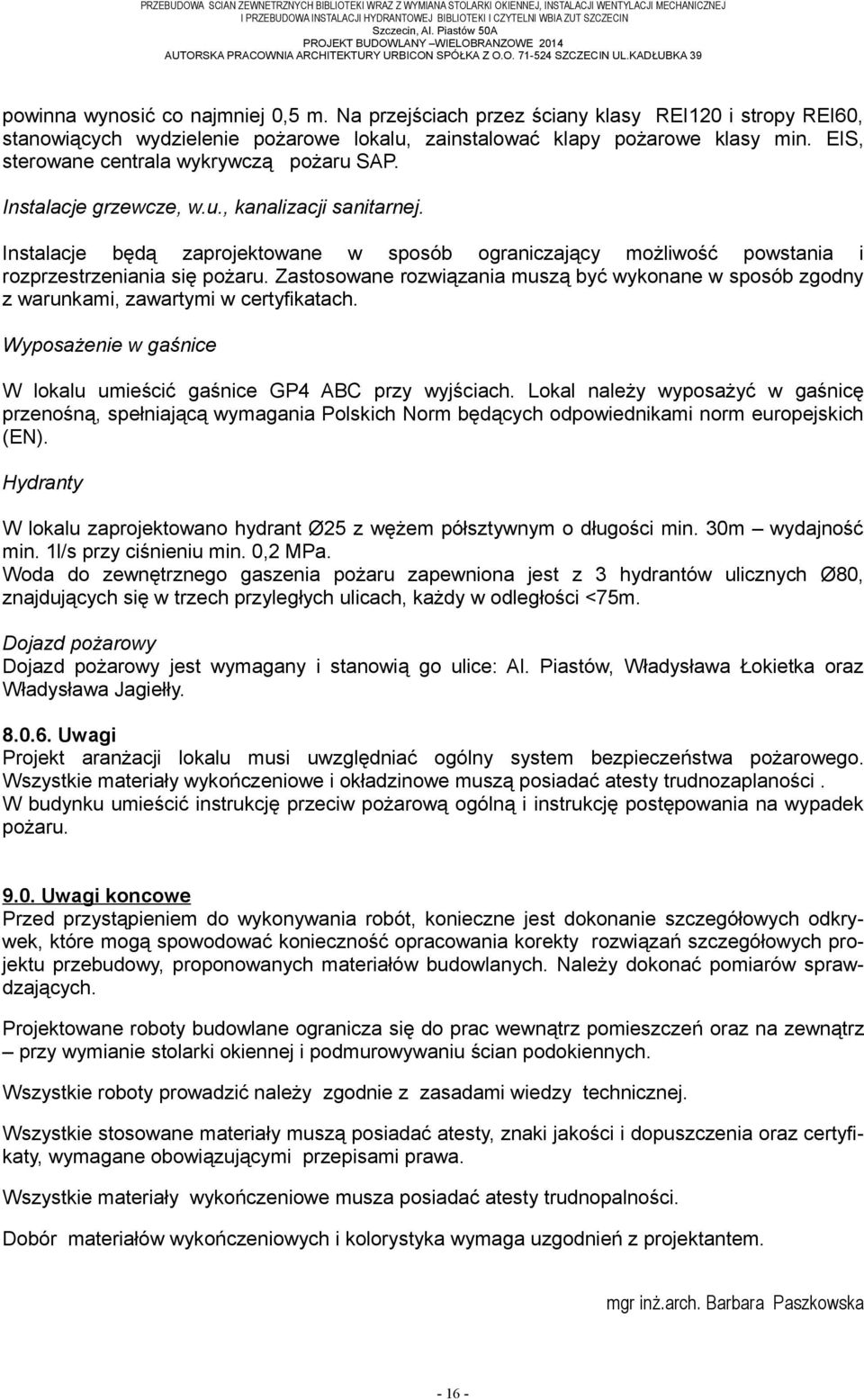

16 PRZEBUDOWA SCIAN ZEWNETRZNYCH BIBLIOTEKI WRAZ Z WYMIANA STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI MECHANICZNEJ I PRZEBUDOWA INSTALACJI HYDRANTOWEJ Szczecin, Al. Piastów 50A PROJEKT BUDOWLANY WIELOBRANZOWE 2014 AUTORSKA PRACOWNIA ARCHITEKTURY URBICON SPÓŁKA Z O.O SZCZECIN UL.KADŁUBKA 39 powinna wynosić co najmniej 0,5 m. Na przejściach przez ściany klasy REI120 i stropy REI60, stanowiących wydzielenie pożarowe lokalu, zainstalować klapy pożarowe klasy min. EIS, sterowane centrala wykrywczą pożaru SAP. Instalacje grzewcze, w.u., kanalizacji sanitarnej. Instalacje będą zaprojektowane w sposób ograniczający możliwość powstania i rozprzestrzeniania się pożaru. Zastosowane rozwiązania muszą być wykonane w sposób zgodny z warunkami, zawartymi w certyfikatach. Wyposażenie w gaśnice W lokalu umieścić gaśnice GP4 ABC przy wyjściach. Lokal należy wyposażyć w gaśnicę przenośną, spełniającą wymagania Polskich Norm będących odpowiednikami norm europejskich (EN). Hydranty W lokalu zaprojektowano hydrant Ø25 z wężem półsztywnym o długości min. 30m wydajność min. 1l/s przy ciśnieniu min. 0,2 MPa. Woda do zewnętrznego gaszenia pożaru zapewniona jest z 3 hydrantów ulicznych Ø80, znajdujących się w trzech przyległych ulicach, każdy w odległości <75m. Dojazd pożarowy Dojazd pożarowy jest wymagany i stanowią go ulice: Al. Piastów, Władysława Łokietka oraz Władysława Jagiełły Uwagi Projekt aranżacji lokalu musi uwzględniać ogólny system bezpieczeństwa pożarowego. Wszystkie materiały wykończeniowe i okładzinowe muszą posiadać atesty trudnozaplaności. W budynku umieścić instrukcję przeciw pożarową ogólną i instrukcję postępowania na wypadek pożaru Uwagi koncowe Przed przystąpieniem do wykonywania robót, konieczne jest dokonanie szczegółowych odkrywek, które mogą spowodować konieczność opracowania korekty rozwiązań szczegółowych projektu przebudowy, proponowanych materiałów budowlanych. Należy dokonać pomiarów sprawdzających. Projektowane roboty budowlane ogranicza się do prac wewnątrz pomieszczeń oraz na zewnątrz przy wymianie stolarki okiennej i podmurowywaniu ścian podokiennych. Wszystkie roboty prowadzić należy zgodnie z zasadami wiedzy technicznej. Wszystkie stosowane materiały muszą posiadać atesty, znaki jakości i dopuszczenia oraz certyfikaty, wymagane obowiązującymi przepisami prawa. Wszystkie materiały wykończeniowe musza posiadać atesty trudnopalności. Dobór materiałów wykończeniowych i kolorystyka wymaga uzgodnień z projektantem. mgr inż.arch. Barbara Paszkowska

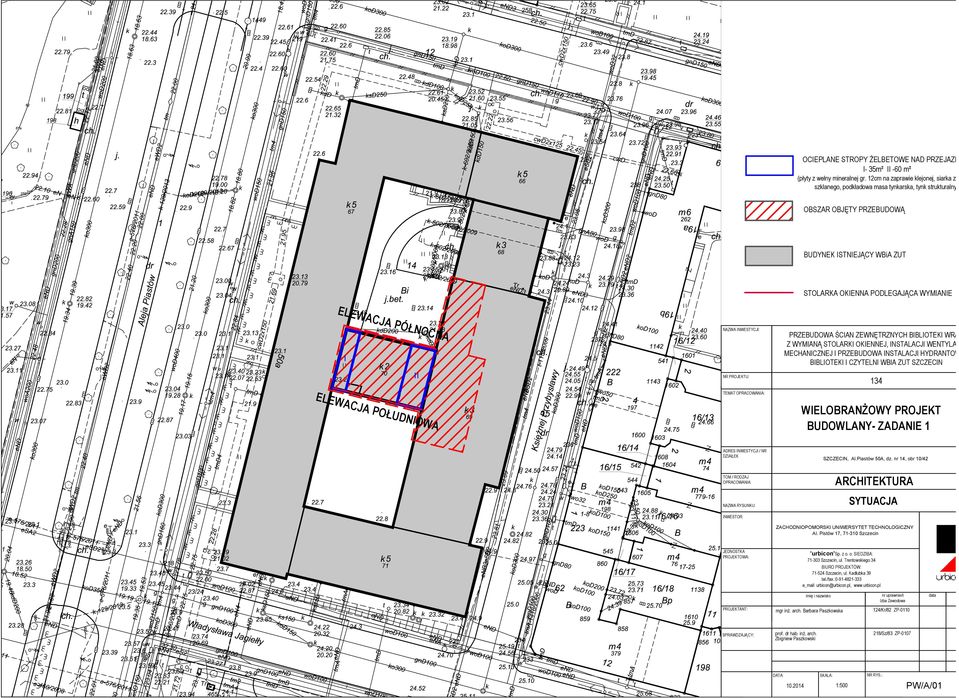

17 NAZWA INWESTYCJI: 134 BUDOWLANY- ZADANIE 1 DZIA EK SYTUACJA Szczecin, ul. Trentowskiego Szczecin, ul. K e_mail: urbicon@urbicon.pl, nr uprawnie imi i nazwisko SPRAWDZA CY: mgr in. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 prof. dr hab. in. arch. Zbigniew Paszkowski 218/Sz/83 ZP :500 PW/A/01

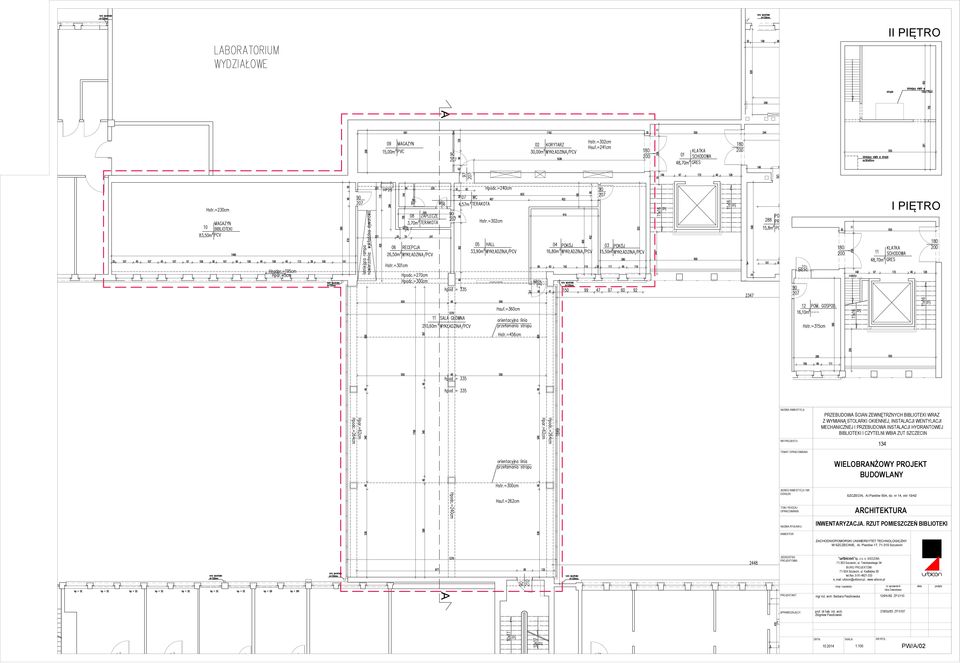

18 ŚCIANKA AŻUROWA II PIĘTRO A I PIĘTRO NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 INWENTARYZACJA. RZUT POMIESZCZEŃ BIBLIOTEKI W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis A mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :100 PW/A/02

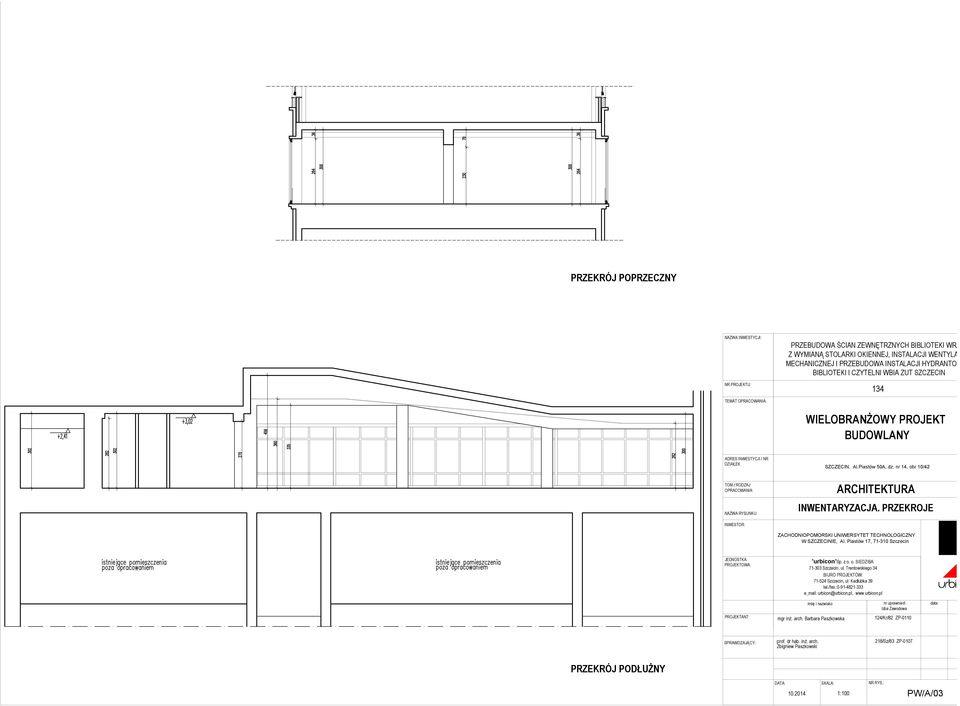

19 PRZEKRÓJ POPRZECZNY NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 INWENTARYZACJA. PRZEKROJE W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko mgr inż. arch. Barbara Paszkowska nr uprawnień 124/Kr/82 ZP-0110 SPRAWDZAJĄCY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP-0107 PRZEKRÓJ PODŁUŻNY :100 PW/A/03

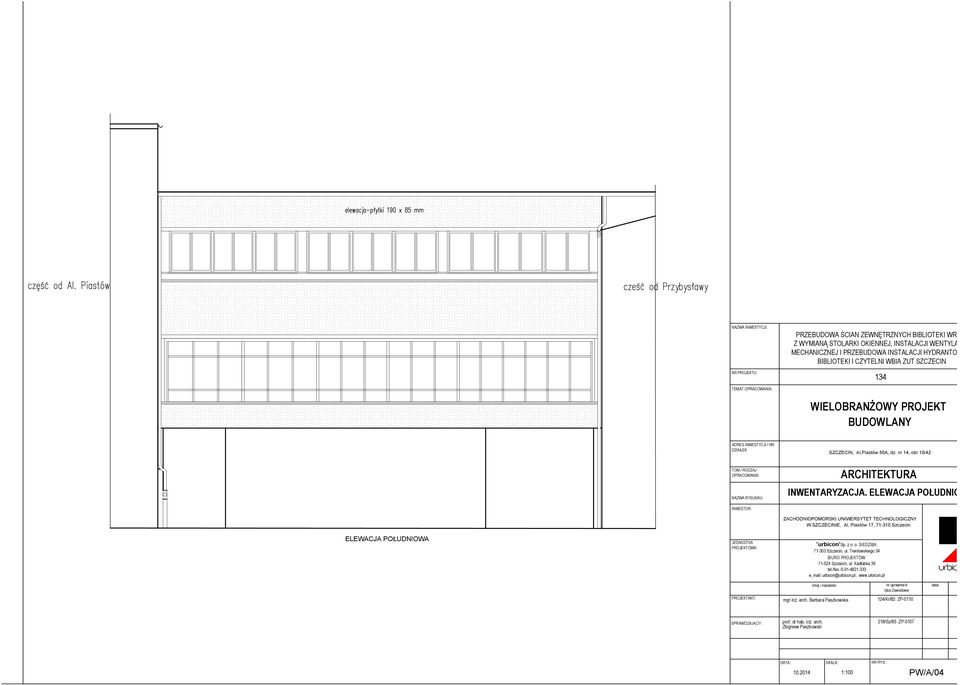

20 NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 INWENTARYZACJA. ELEWACJA POŁUDNIOWA ELEWACJA POŁUDNIOWA W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :100 PW/A/04

21 NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 ELEWACJA PÓŁNOCNA INWENTARYZACJA. ELEWACJA PÓŁNOCNA W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :100 PW/A/05

22 ŚCIANKA AŻUROWA O1 O1 O2 O2 B B NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 SCHEMAT WYMIANY STOLARKI OKIENNEJ O3 O3 W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :50 PW/A/06

23 A sufit podw. pełny +2,60m sufit podw. pełny +2,60m sufit podw. pełny +2,80m D5 WYJŚCIE EWAKUACYJNE C C strop istn. sufit podw. pełny +2,60m sufit podw. pełny +2,60m O4 sufit podw. pełny +3,55m sufit podw. pełny +3,55m O1 O1 ŚCIANY PROJEKTOWANE Z PŁYTY GK ŚCIANY PROJEKTOWANE MUROWANE ŚCIANY ISTNIEJĄCE WYBURZENIA ŚCIANA Z PŁYTEK CERAMICZNYCH DO WYSOKOŚCI 2,2m ORAZ FARTUCH WYS.60cm NAD BLATEM W POMIESZCZENIU SOCJALNYM WYKOŃCZENIE Z PŁYTY GK O2 O2 B B O3 S3 O3 Uwagi: 1. Istniejące posadzki do demontażu. Przed wykonaniem warstwy właściwej należy wyrównać podłoże.w razie potrzeby nierówności podłoża wyrównać zaprawami samopoziomującymi 2. Podejścia wod-kan. do urządzeń sanitarnych prowadzić w bruzdach ścian, bądź w obudowie z płyt gk. 3. Przebicia od rur instalacji saniatarnych, o wymiarach poniżej 20cm, przez strop oraz projektowane ścianki działowe murowane, nie są zaznaczone. Nalezy je wykonać otwornicą, zgodnie z rysunkami branżowymi. 4. Oznaczenia: Hp - poziom spodu otworu / poziom góry parapetu Hn - poziom góry otworu / poziom spodu nadproża 5. Rozwinięcia ścian oraz rzut sufitów wg rys. PW/A/11 6. Wszystkie wymiary sprawdzić na budowie 7. W razie wystąpienia w trakcie prac rozbiórkowych elementów niezinwentaryzowanych, kolidujących z projektowanymi elementami budowlanymi bądź instalacjami, należy poinformować o tym projektanta NAZWA INWESTYCJI: DZIAŁEK Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY - ZADANIE 1 SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 S4 RZUT POMIESZCZEŃ BIBLIOTEKI W SZCZECINIE, Al. Piastów 17, Szczecin WYJŚCIE EWAKUACYJNE Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 A SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :50 PW/A/07-A

24 NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 sufit podw. pełny +4,40m RZUT FRAGMENTU 1 PIĘTRA W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :50 PW/A/08

25 NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 RZUT FRAGMENTU 2 PIĘTRA W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP-0107 I PIĘTRO :50 PW/A/09

26 PRZEKRÓJ B-B SZCZEGÓŁ 1 O3 O3 PRZEKRÓJ A-A SZCZEGÓŁ 1 skala 1:20 NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY - ZADANIE 1 DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 PRZEKROJE A-A, B-B, C-C W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP-0107 PRZEKRÓJ C-C :50 PW/A/10-A

27 NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK ELEWACJA PÓŁNOCNA W SZCZECINIE, Al. Piastów 17, Szczecin ELEWACJA PÓŁNOCNA Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄCY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :100 PW/A/11

28 NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK ELEWACJA POŁUDNIOWA W SZCZECINIE, Al. Piastów 17, Szczecin ELEWACJA POŁUDNIOWA Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :100 PW/A/12

29 NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY DZIAŁEK SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 ZESTAWIENIE STOLARKI OKIENNEJ W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :100 PW/A/13-A

30 A B D C E F sufit podw. pełny +2,60m sufit podw. pełny +2,30m H K L sufit podw. pełny +2,45m J G NAZWA INWESTYCJI: DZIAŁEK Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI WIELOBRANŻOWY PROJEKT BUDOWLANY - ZADANIE 1 SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko mgr inż. arch. Barbara Paszkowska 134 RZUT SUFITÓW nr uprawnień 124/Kr/82 ZP-0110 podpis SPRAWDZAJĄCY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :50 PW/A/14

31 WIDOK A-A LADA GÓRNA ŚCIANKA BOCZNA LADA DOLNA 45 WIDOK C-C PRZEKRÓJ D-D WIDOK D-D WIDOK A-A 1:25 SZAFKA WOLNOSTOJĄCA WIDOK B-B SCHEMAT WIDOKÓW LADY RECEPCYJNEJ LADA DLA NIEPEŁNOSPRAWNYCH h= 75 cm LADA DOLNA h= 75 cm LADA GÓRNA h= 110 cm WIDOK B-B 1: , LADA DOLNA h= 75 cm LADA GÓRNA h= 110 cm RZUT LADY RECEPCYJNEJ 1: ISTNIEJĄCY SŁUP OBUDOWA ISTNIEJĄCEGO SŁUPA PŁYTAMI G-K WIDOK D-D 1: WIDOKI RECEPCJI BIBLIOTEKI OZNACZENIA: ELEMENTY ISTNIEJĄCEJ KONSTRUKCJI ELEMENTY OŚWIETLENIA ZABUDOWA RECEPCJI ELEMENTY BLATU RECEPCJI OŚWIETLONEGO LISTWĄ LED SUFIT PODWIESZANY Z PŁYTY G-K 29,17 ELEMENTY WYPOSAŻENIA 98, SUFIT PODWIESZANY Z PŁYTY G-K +2,30 65 Lada biblioteczna wykonana z płyt wiórowych trzywarstwowych wg DIN o grubości 20mm pokrytych obustronnie laminatem w kolorze szarym lub czerwonym. Górna część lady o wysokości 110 cm przeznaczona jest do obsługi interesantów. Dolna część lady o wysokości 75cm przeznaczona do pracy, dodatkowo podświetlana listwą LED. Fragment lady przystosowany jest do obsługi osób niepełnosprawnych. Obniżona część lady posiada podnoszony blat, co umożliwia wózkom magazynowym łatwiejszy transport. Dolna część lady jest dodatkowo obniżona o 10 cm od wewnętrznej strony aby ułatwić montaż monitorów wraz z okablowaniem. W tej części zastosowano również otwory kablowe wraz z zaślepieniem. Dwie metalowe szafki z szufladami stanowiące zaplecze lady są ruchome i niezależne od konstrukcji biurka. NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI SUFIT PODWIESZANY Z PŁYTY G-K +2, WIELOBRANŻOWY PROJEKT BUDOWLANY- ZADANIE PRZEKRÓJ POZIOMY- WIDOK LADY DOLNEJ 1: OTWORY KABLOWE Z ZAŚLEPIENIEM OBNIŻENIE BLATU O 10 CM WIDOK C-C 1: PRZEKRÓJ D-D 1: WIDOK C-C 1:25 DZIAŁEK SPRAWDZAJĄ CY: SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 RECEPCJA BIBLIOTEKI Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko mgr inż. arch. Barbara Paszkowska prof. dr hab. inż. arch. Zbigniew Paszkowski nr uprawnień 124/Kr/82 ZP /Sz/83 ZP :25 PW/A/15 podpis

32 wysokość sufitu w świetle linia sufitu w świetle NAZWA INWESTYCJI: Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 33 F1 H X 1000 / d: 250 F2 H X 1000 / d: 250 F3 H X 1000 / d: 250 F4 H X 1000 / d: wysokość sufitu w świetle Regały przesuwne - system gwarantujący maksymalne wykorzystanie dostępnej przestrzeni a dzięki swojej konstrukcji zapewnia swobodną i łatwą obsługę. Zastosowanie odpowiedniego wyposażenia boczne i tylne ograniczniki, oddzielacze podwieszane lub nakładane, zabezpieczają zbiory przed uszkodzeniem a także dają możliwość przechowywania zbiorów o różnych rozmiarach. System oznakowania gwarantuje łatwą i przejrzystą identyfikację zgromadzonych zbiorów. Zastosowanie najwyższej jakości materiałów gwarantujący wieloletnie użytkowanie oraz bezpieczeństwo przechowywanych zbiorów. Regały o konstrukcji z elementów stalowych. DZIAŁEK WIELOBRANŻOWY PROJEKT BUDOWLANY - ZADANIE 1 SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 W SZCZECINIE, Al. Piastów 17, Szczecin imię i nazwisko 134 REGAŁY ZWARTEGO SKŁADOWNIA Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄ CY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :25 PW/A/16

33 A D B C E RAL 2009 F H K L I J G PŁYTKI GRESOWE 60x60cm np. SALONI MARENGO WYKŁADZINA DYWANOWA ANTYSTATYCZNA, kolor RAL 7004 GUMOLEUM / LINOLEUM, kolor RAL 7004 FARBA LATEKSOWA, kolor RAL 2009 FARBA LATEKSOWA, kolor RAL 7004 LAMINAT DRZWIOWY: DĄB BIELONY UWAGA: MEBLE W CZĘŚCI PRZEZNACZONEJ DLA STUDENTÓW: WG ZESTAWIENIA ELENTÓW WYPOSAŻENIA MEBLE W RECEPCJI: KOLOR RAL 7004 REGAŁY PRZESUWNE - KOLORYSTYKA WG PRODUCENTA NAZWA INWESTYCJI: DZIAŁEK Z WYMIANĄ STOLARKI OKIENNEJ, INSTALACJI WENTYLACJI 134 WIELOBRANŻOWY PROJEKT BUDOWLANY - ZADANIE 1 SZCZECIN, Al.Piastów 50A, dz. nr 14, obr 10/42 ARANŻACJA WNĘTRZA BIBLIOTEKI - RZUT POMIESZCZEŃ W SZCZECINIE, Al. Piastów 17, Szczecin Szczecin, ul. Trentowskiego Szczecin, ul. Kadłubka 39 e_mail: urbicon@urbicon.pl, imię i nazwisko nr uprawnień podpis mgr inż. arch. Barbara Paszkowska 124/Kr/82 ZP-0110 SPRAWDZAJĄCY: prof. dr hab. inż. arch. Zbigniew Paszkowski 218/Sz/83 ZP :50 PW/A/17-A
