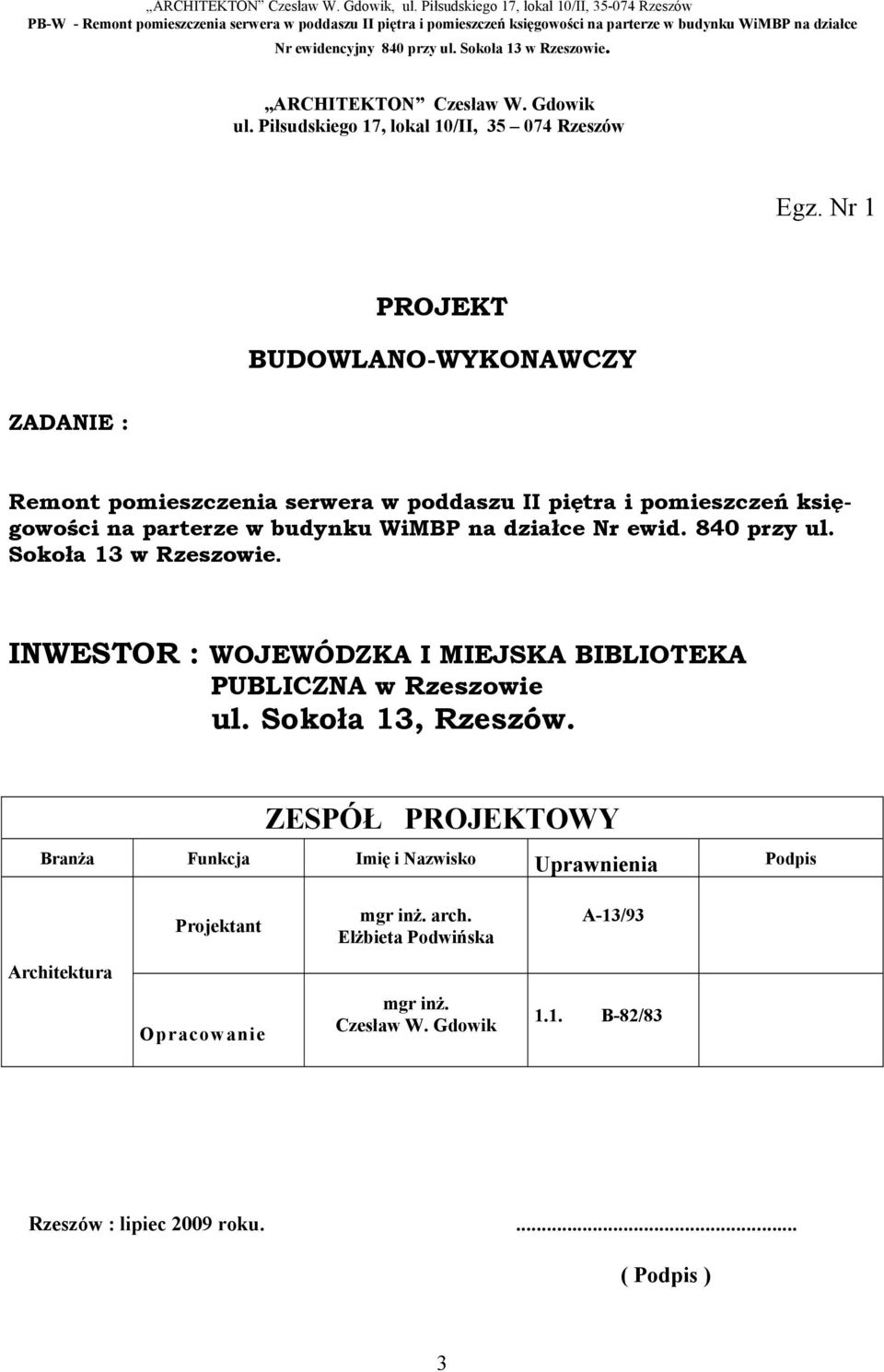

1 ARCHITEKTON Czesław W. Gdowik ul. Piłsudskiego 17, lokal 10/II, Rzeszów Egz. Nr 1 ZADANIE : PROJEKT BUDOWLANO-WYKONAWCZY Remont pomieszczenia serwera w poddaszu II piętra i pomieszczeń księgowości na parterze w budynku WiMBP na działce Nr ewid. 840 przy ul. Sokoła 13 w Rzeszowie. INWESTOR : WOJEWÓDZKA I MIEJSKA BIBLIOTEKA PUBLICZNA w Rzeszowie ul. Sokoła 13, Rzeszów. ZESPÓŁ PROJEKTOWY Branża Funkcja Imię i Nazwisko Uprawnienia Podpis Architektura Projektant Opracowanie mgr inż. arch. Elżbieta Podwińska mgr inż. Czesław W. Gdowik A-13/ B-82/83 Rzeszów : lipiec 2009 roku.... ( Podpis ) 3

2 PROJEKT BUDOWLANO-WYKONAWCZY SPIS TREŚCI: 1. Strona tytułowa Oświadczenie Spis treści...3 CZĘŚĆ OGÓLNA: 4. Nazwa i adres Inwestycji Inwestor Stadium Zakres opracowania Podstawa opracowania Cel opracowania... 4 OPIS TECHNICZNY DO PROJEKTU BUDOWLANO-WYKONAWCZEGO: 10. Przedmiot i zakres opracowania Charakterystyka inwestycji i opis rozwiązania projektowego Rozwiązania techniczne...5,6 ROZWIĄZANIA TECHNICZNE W FORMIE GRAFICZNEJ Sytuacja rys. Nr Rzut pomieszczenia serwera stan istniejący...rys. Nr Rzut pomieszczenia serwera stan projektowany... rys. Nr Przekrój pomieszczenia serwera... rys. Nr Rzut pomieszczeń księgowości... rys. Nr

3 CZĘŚĆ OGÓLNA. 4. Nazwa inwestycji i adres: Remont pomieszczenia serwera w poddaszu II piętra i pomieszczeń księgowości na parterze w budynku WiMBP na działce 5. Inwestor: WOJEWÓDZKA I MIEJSKA BIBLIOTEKA PUBLICZNA w Rzeszowie ul. Sokoła 13, Rzeszów. 6. Stadium: Projekt Budowlano-Wykonawczy: Część I: Opis techniczny do Projektu Budowlano-Wykonawczego. Część II: Rozwiązania techniczne w formie graficznej 7. Zakres opracowania: Niniejsze opracowanie obejmuje swoim zakresem: 7.1. Remont istniejącego pomieszczenia serwera w poddaszu II piętra Remont pomieszczeń księgowości na parterze budynku. Wszystkie roboty będą wykonywane wewnątrz istniejącego budynku i nie naruszają elementów jego konstrukcji. 8. Podstawa opracowania: Zlecenie Inwestora. Uzgodnienia robocze w trakcie realizacji opracowania. Przepisy i normy w zakresie opracowania. 9. Cel opracowania: Celem niniejszego opracowania jest wykonanie remontu istniejących pomieszczeń w zakresie elementów nie konstrukcyjnych, które uległy technicznemu zużyciu w wyniku eksploatacji. W pomieszczeniu serwera zostaną wymienione obudowy ścienne i zużyte elementy istniejącej podłogi oraz drzwi wejściowe. W pomieszczeniu księgowości zostaną wymienione zużyte podłogi i odnowione powłoki malarskie ścian i sufitów. Lokalizację pomieszczeń pokazano w części graficznej opracowania. 5

4 OPIS TECHNICZNY DO PROJEKTU BUDOWLANO-WYKONAWCZEGO. 10. Przedmiot i zakres opracowania: Przedmiotem opracowania jest Projekt Budowlano-Wykonawczy zadania: Remont pomieszczenia serwera w poddaszu II piętra i pomieszczeń księgowości na parterze w budynku WiMBP na działce Nr ewidencyjny 840 przy ul. Sokoła 13 w Rzeszowie. Zakresem opracowania są roboty remontowe pomieszczenia serwera i pomieszczeń księgowości. 11. Charakterystyka inwestycji i opis stanu istniejącego Dane ogólne. Przedmiotem niniejszego opracowania jest: Remont pomieszczenia serwera w poddaszu II piętra i pomieszczeń księgowości na parterze w budynku WiMBP na działce Nr ewidencyjny 840 przy ul. Sokoła 13 w Rzeszowie w zakresie: wymiany zniszczonych elementów obudów ścian i podłóg oraz drzwi w pomieszczeniu serwera, powłok malarskich ścian i sufitów oraz podłóg w pomieszczeniach księgowości Ocena stanu technicznego elementów podlegających remontowi Pomieszczenie serwera w poddaszu. Pomieszczenie wykonane w skosie dachu stromego przy wykorzystaniu płyt pilśniowych i desek na obicia ścienno-sufitowe. Stwierdza się duży stopień zużycia technicznego tych elementów. Podłoga w pomieszczeniu z desek struganych zużyta technicznie. Drzwi o szerokości 50cm nie spełniają wymogów swobodnego dojścia eksploatacyjnego do urządzeń technicznych. Użyte materiały nie są materiałami klasy NRO Pomieszczenia księgowości na parterze. Pomieszczenie nie remontowane kompleksowo, zniszczone w wyniku wieloletniego użytkowania. Zniszczone i zabrudzone powłoki malarskie. Zniszczony parkiet drewniany. Całość wymaga w tym zakresie remontu kompleksowego wraz z odnowieniem powłok malarskich istniejących drzwi Założenia funkcjonalne. Założeniem funkcjonalnym jest zachowanie dotychczasowych funkcji pomieszczeń. Zastosowane rozwiązania w zasadniczy sposób podniosą walory techniczne i użytkowe remontowanych pomieszczeń. 12. Rozwiązania techniczne Pomieszczenie serwera w poddaszu. Istniejące obudowy z płyt pilśniowych i desek w przestrzeni strychowej, tworzące ściany pomieszczenia należy rozebrać. Drzwi zdemontować. Posadzkę z desek wyremontować. Nowe obudowy ścian i sufitu skośnego pomieszczenia wykonać z płyty systemowej FERMACELL Powerpanel gr. 15mm na ruszcie stalowym. Przestrzenie powstałe pomiędzy zabudową a elementami zewnętrznymi budynku wypełnić rozprężną wełną mineralną, zabezpieczając ją folią paro-przepuszczalną obustronnie. Zabudowę wykonać według części graficznej opracowania. Zamontować nowe drzwi EI30. Na wyremontowaną posadzkę z desek położyć system podłogowy FERMACELL 2E31 gr. 30mm. Na tak wykonanym podłożu wykonać posadzkę ze zgrzewa- 6

5 -nej wykładziny PCV grubości min. 2mm. Całość pomieszczenia po wyszpachlowaniu pomalować farbą krzemianową w jasnych kolorach pastelowych. Pomieszczenie wentylować z wykorzystaniem istniejących przewodów kominowych, które należy sprawdzić w zakresie wykorzystania i udrożnić. Napływ powietrz zapewnić rękawem blaszanym 14 x 14 cm, wyprowadzonym na zewnątrz w strefę poniżej gzymsu budynku Pomieszczenia księgowości na parterze. W pomieszczeniach tych zerwać łuszczącą się farbę ze ścian i sufitu, całość ścian przeszpachlować po uzupełnieniu ewentualnych ubytków tynku. Zerwać zniszczony parkiet, wyremontować podkład w postaci białej podłogi na legarach. Położyć nowy parkiet dębowy w układzie jodełki podwójnej. Całość posadzki wycyklinować i pomalować lakierem bezbarwnym, ekologicznym. Drzwi oczyścić ze zniszczeń powłoki malarskiej, przeszpachlować i pomalować farbą olejną na kolor biały. Ściany i sufity pomalować farbami krzemianowymi w kolorach pastelowych. ARCHITEKTON Czesław W. Gdowik ul. Piłsudskiego 17, lokal 10/II, Rzeszów 7

6 1.2. OŚWIADCZENIE Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 roku Prawo Budowlane ( Dz. U. Nr 106 z 2000 roku, poz z późniejszymi zmianami, niniejszym oświadczamy, że Projekt Budowlano-Wykonawczy na zadanie : Remont pomieszczenia serwera w poddaszu II piętra i pomieszczeń księgowości na parterze w budynku WiMBP na działce Nr ewid. 840 przy ul. Sokoła 13 w Rzeszowie. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami sztuki technicznej. INWESTOR : WOJEWÓDZKA I MIEJSKA BIBLIOTEKA PUBLICZNA w Rzeszowie ul. Sokoła 13, Rzeszów. ZESPÓŁ PROJEKTOWY Branża Funkcja Imię i Nazwisko Uprawnienia Podpis Projektant mgr inż. arch. Elżbieta Podwińska A-13/93 Architektura Opracowanie mgr inż. Czesław W. Gdowik 1.3. B-82/83 Rzeszów : lipiec 2009 roku.... ( Podpis ) 8
