1 Jerzy Gurawski Architektoniczna Pracownia Autorska OBIEKT: WOJEWÓDZKA BIBLIOTEKA PUBLICZNA I CENTRUM ANIMACJI KULTURY MIEJSKA PRACOWNIA URBANISTYCZNA Poznań, ul. Bolesława Prusa 3 jedn _1, obręb 0021, ark. 14, dz.nr 38/12, INWESTOR: WOJEWÓDZKA BIBLIOTEKA PUBLICZNA I CENTRUM ANIMACJI KULTURY ul. Bolesława Prusa Poznań TEMAT: INWENTARYZACJA - AKTUALIZACJA KATEGORIA OBIEKTU: IX /XVI AUTOR: Generalny Projektant mgr inż. arch. Jerzy Gurawski upr. bud. 77/65 mgr inż. arch. Jakub Tomczak upr. bud. nr: OKK/UpB/18/2005 WSPÓŁPRACA mgr inż. arch. Łukasz Dłużniewski DATA: LISTOPAD 2016 P L P o z n a ń, u l. M a c i e j e w s k i e g o 7, i d e n t y f i k a t o r : t e l. / f a x B A N K : W B K V I 0 / P o z n a ń n r

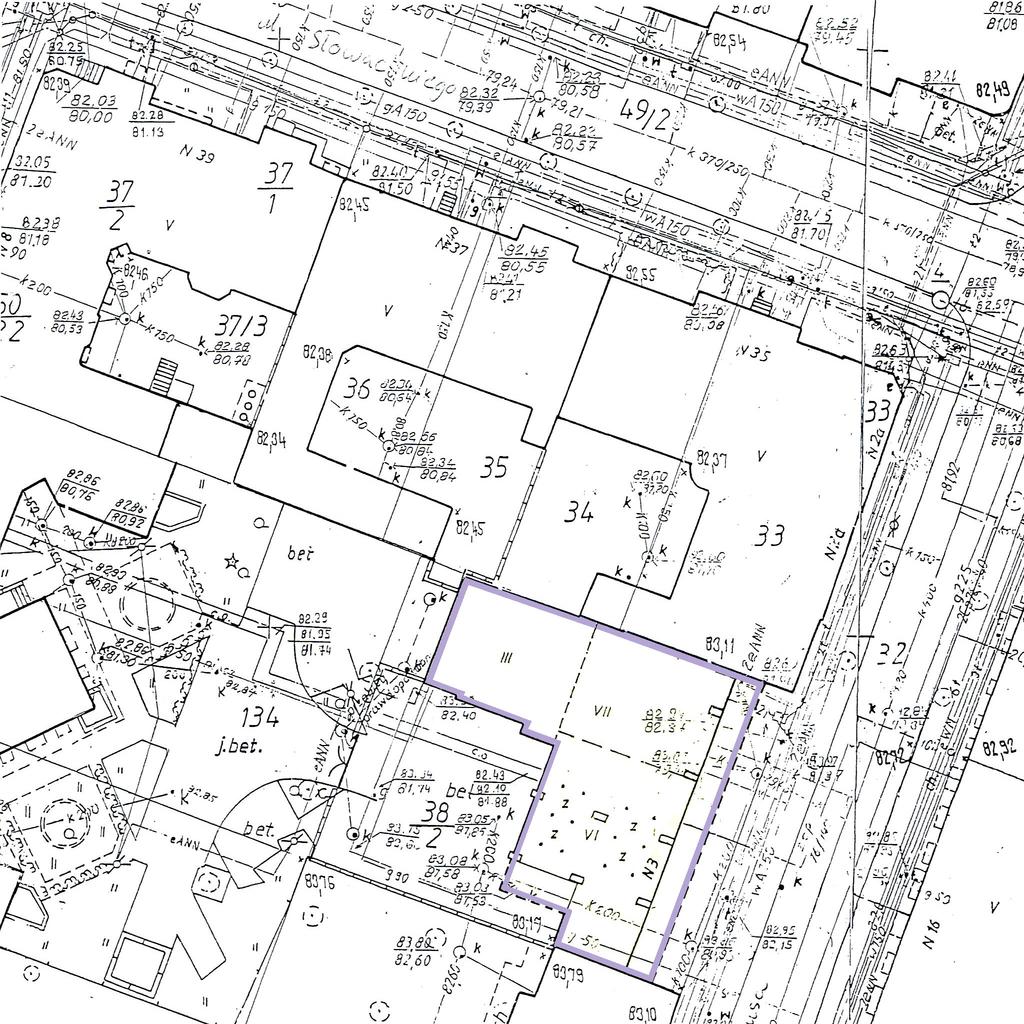

2 ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY 2. PROGRAM UŻYTKOWY, ZESTAWIENIE POWIERZCHNI I RODZAJU WYPOSAŻENIA 3. RYSUNKI PLAN SYTUACYJNY rys. nr P-01 skala 1:500 RZUT PIWNIC rys. nr I-01 skala 1:50 RZUT PARTERU rys. nr I-02 skala 1:50 RZUT ANTRESOLI rys. nr I-03 skala 1:50 RZUT 1 PIĘTRA rys. nr I-04 skala 1:50 RZUT 2 PIĘTRA rys. nr I-05 skala 1:50 RZUT 3 PIĘTRA rys. nr I-06 skala 1:50 RZUT 4 PIĘTRA rys. nr I-07 skala 1:50 RZUT 5 PIĘTRA rys. nr I-08 skala 1:50 RZUT 6 PIĘTRA rys. nr I-09 skala 1:50 RZUT DACHU rys. nr I-10 skala 1:50 PRZEKRÓJ rys. nr I-11 skala 1:50 ELEWACJE rys. nr I-21 skala 1:100

3 OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA - Podstawę opracowania stanowi zlecenie Inwestora - Materiały archiwalne - Dokumentacja fotograficzna - Obowiązujące normy i przepisy 2. DANE OGÓLNE: 2.1. PRZEDMIOT OPRACOWANIA: Przedmiotem opracowania jest inwentaryzacja budynku zlokalizowanego w Poznaniu przy ul. Bolesława Prusa PRZEZNACZENIE OBIEKTU Przeznaczenie budynku budynek na kondygnacjach od parteru do 2 piętra zajmowany jest przez Wielkopolską Bibliotekę Publiczną i Centrum Animacji Kultury, natomiast piętra od trzeciego do szóstego przez Miejską Pracownię Urbanistyczną. Budynek można podzielić na dwie części frontową, posadowioną na słupach, rozpoczynającą się od poziomu 1 piętra i trzy kondygnacyjną oficynę prostopadle wbijającą się w cześć frontową od strony podwórza. Komunikacja między poszczególnymi kondygnacjami prowadzona jest przy pomocy klatki schodowej oraz windy. W niższej części budynku (oficynie) znajduje się również klatka schodowa, ale pełni ona rolę pomocniczą. Tam też znajduje się nieczynna winda towarowa. Budynek parterowy z wejściami zarówno od strony dziedzińca jak i od strony ogrodów. Budynek amfiladowy KONSTRUKCJA Budynek frontowy od ulicy Prusa Cześć dolna konstrukcja żelbetowa jako zespół bram wyprowadzonych do wysokości II ptr Stropy I i II ptr z płyt kanałowych stropowych typu " Żerań ". Ramy środkowe II, III i IV mają wyprowadzone słupy żelbetowe 30/60 cm do wysokości III ptr, na których opierają się będą rygle żelbetowe prefabrykowane. Część wystająca od podwórza opiera się na wsporniku wychodzacym z ramy II połączonym belką podłużną, na której spoczywa konstrukcja ściany szczytowej, z której wyprowadzone są słupy żelbetowe połączone belkami podłużnymi i poprzecznymi. Od poziomu III ptr + 12,35 m do wysokości stropodachu na poz. + 24,65 m. Stropy i ściany poprzeczne a typowych elementów kanałowych. Dla stropów zastosowano płyty stropowe kanałowe wzmocnione. Ściany wewnętrzne bloki ścienne kanałowe.

4 Nadproża nad oknami żelbetowe prefabrykowane. Klatka schodowa żelbetowa. Stropodach nad VI ptr wentylowany z płyt stropowych wzmocnionych przekryty płytami korytkowymi. Rozwiązanie stropodachu przyjęto przez analogię jak dla stropów pośrednich. W obrębie maszynowni zaprojektowano podciąg stalowy na słupie dla którego wykonano belkę podciąg łącznie ze słupem. Budynek tylny (oficyna) od podwórza Podpiwniczony wyprowadzony do wys. + 12,35 m Stropy z płyt kanałowych wzmocnionych oraz płyty kanałowe normalne w obrębie, klatki schodowej i szybu windy. Na poziomie antresoli + 2,85 m strop żelbetowy. Stropy oparte na ryglach żelbetowych układu ramowego. Ściany konstrukcyjne murowane z cegły pełnej i żelbetowe Ściany działowe murowane z cegły dziurawki lub w technologii ścian z płyt gipskartonowych. Ściany osłonowe murowane z cegły pełnej lub gazobetonu. Dachy kryte papą. Okna drewniane tradycyjne, drewniane z szybami zespolonymi, PVC z szybami zespolonymi, aluminiowe. Parapety zewnętrzne z blachy, wewnętrzne kamienne, betonowe, MDF. Posadzki kamienne, z płytek ceramicznych/terakoty, betonowe, kryte wykładzinami dywanowymi i PVC. Sufity podwieszone pełne i modułowe. Ściany tynkowane i malowane, obkładane boazerią, płytami GK. Budynek wyposażony w instalacje wodną, kanalizacyjną, CO (z cieplika miejskiego), gazową (nieczynna), elektryczną, teletechniczne, telewizję przemysłową, sygnalizację włamania, czujki dymowe. Na dachu posadowione stacje przekaźnikowe telefonii komórkowej PROGRAM UŻYTKOWY, ZESTAWIENIE POWIERZCHNI I RODZAJU WYPOSAŻENIA

16 ELEWACJA FRONTOWA ELEWACJA BOCZNA ELEWACJA PODWÓRZOWA ELEWACJA FRONTOWA - SZCZEGÓ ELEWACJA BOCZNA - SZCZEGÓ AUTORSKA PRACOWNIA ARCHITEKTONICZNA

17 AUTORSKA PRACOWNIA ARCHITEKTONICZNA
