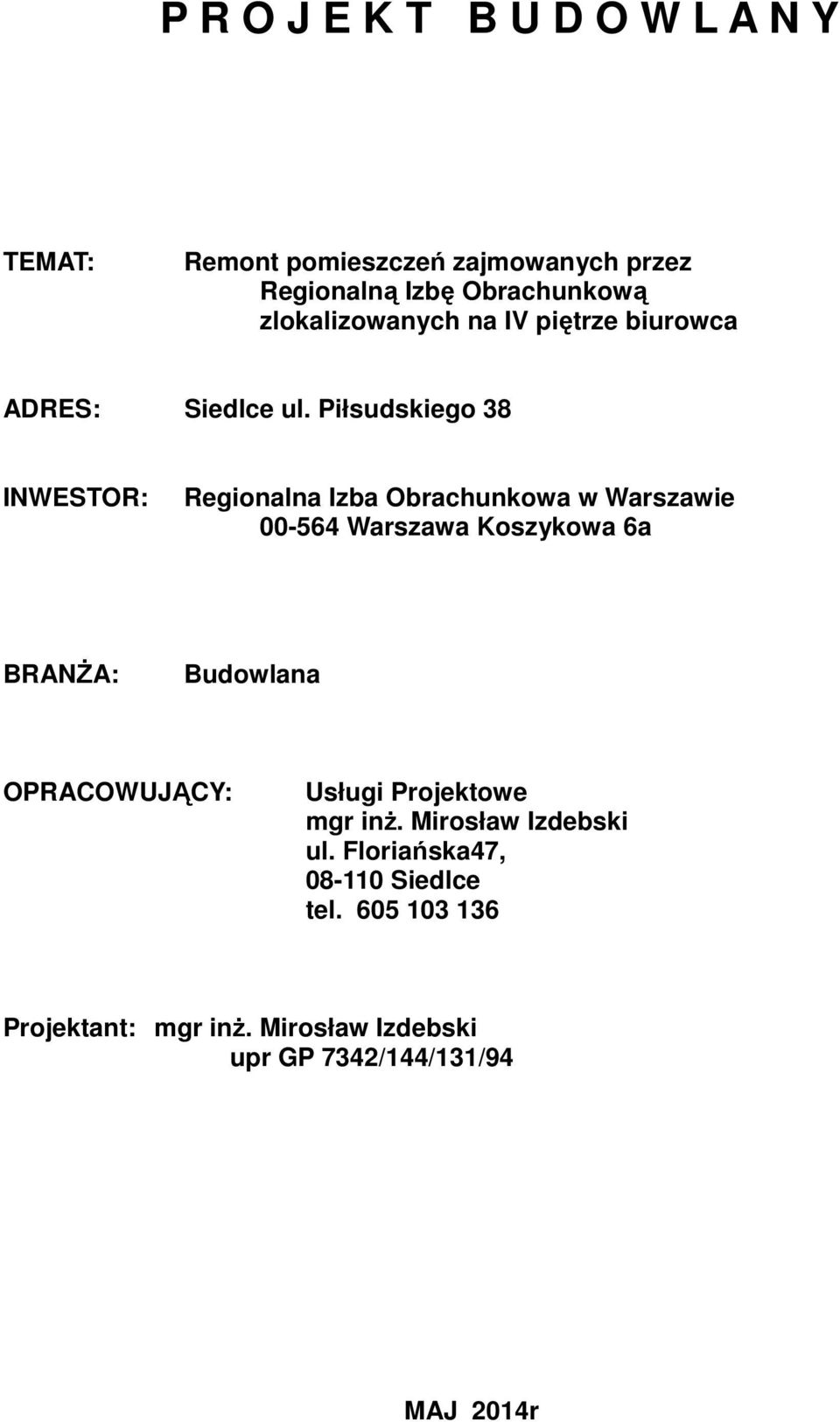

1 P R O J E K T B U D O W L A N Y TEMAT: Remont pomieszczeń zajmowanych przez Regionalną Izbę Obrachunkową zlokalizowanych na IV piętrze biurowca ADRES: Siedlce ul. Piłsudskiego 38 INWESTOR: Regionalna Izba Obrachunkowa w Warszawie Warszawa Koszykowa 6a BRANŻA: Budowlana OPRACOWUJĄCY: Usługi Projektowe mgr inż. Mirosław Izdebski ul. Floriańska47, Siedlce tel Projektant: mgr inż. Mirosław Izdebski upr GP 7342/144/131/94 MAJ 2014r

Piłsudskiego 38 INWESTOR: Regionalna Izba Obrachunkowa w Warszawie 00-564 Warszawa Koszykowa 6a BRANŻA: Budowlana

2 Spis treści 1. Strona tytułowa 2. Spis zawartości 3. Opis techniczny 4. Rzut IV pietra inwentaryzacja 5. Przekroje 6. Rzut IV piętra projekt

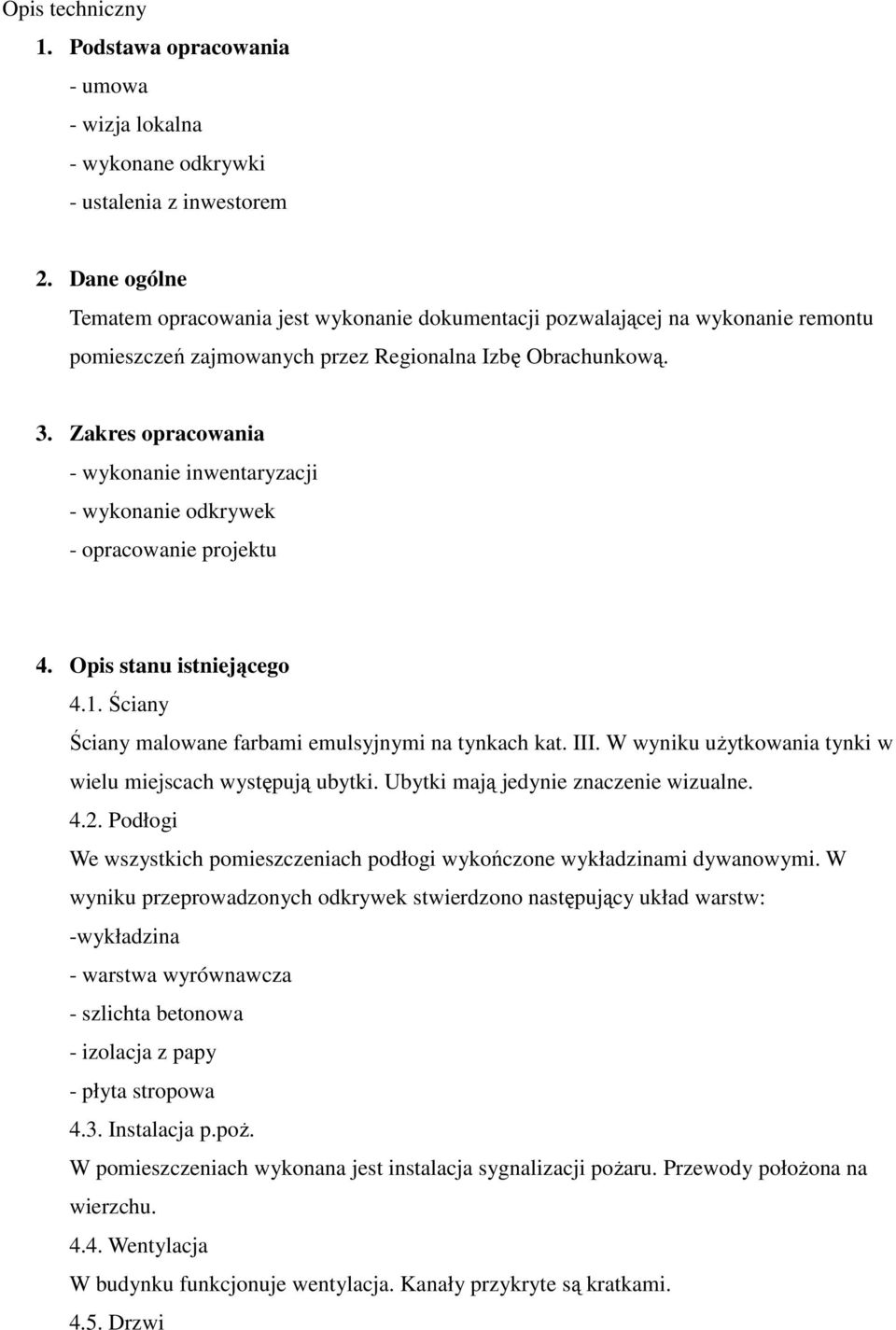

3 Opis techniczny 1. Podstawa opracowania - umowa - wizja lokalna - wykonane odkrywki - ustalenia z inwestorem 2. Dane ogólne Tematem opracowania jest wykonanie dokumentacji pozwalającej na wykonanie remontu pomieszczeń zajmowanych przez Regionalna Izbę Obrachunkową. 3. Zakres opracowania - wykonanie inwentaryzacji - wykonanie odkrywek - opracowanie projektu 4. Opis stanu istniejącego 4.1. Ściany Ściany malowane farbami emulsyjnymi na tynkach kat. III. W wyniku użytkowania tynki w wielu miejscach występują ubytki. Ubytki mają jedynie znaczenie wizualne Podłogi We wszystkich pomieszczeniach podłogi wykończone wykładzinami dywanowymi. W wyniku przeprowadzonych odkrywek stwierdzono następujący układ warstw: -wykładzina - warstwa wyrównawcza - szlichta betonowa - izolacja z papy - płyta stropowa 4.3. Instalacja p.poż. W pomieszczeniach wykonana jest instalacja sygnalizacji pożaru. Przewody położona na wierzchu Wentylacja W budynku funkcjonuje wentylacja. Kanały przykryte są kratkami Drzwi

Zakres opracowania - wykonanie inwentaryzacji - wykonanie odkrywek - opracowanie projektu 4. Opis stanu istniejącego 4.1. Ściany Ściany malowane farbami emulsyjnymi na tynkach kat. III.

4 Pomieszczenia wyposażone w drzwi drewniane z futryną stalową lub drewnianą. Część wyciszona poprzez obicie warstwą skaji 5. Opis remontu 5.1. Ściany Farba na ścianach powinna zostać zeskrobana. Skrobanie przeprowadzić szczotkami drucianymi do stopnia całkowitego usunięcia warstw farby. Czyszczenie można zakończyć po wyczyszczeniu do stopnia umożliwiającego nałożenie gładzi wyrównawczej. Do oczyszczenia ścian można użyć środków chemicznych Przewiduje się ułożenie 2 warstw gładzi gipsowych w celu uzyskania gładkich powierzchni. Na krawędziach zamocować kątowniki aluminiowe Przed gipsowaniem wykonać gruntowanie preparatami umożliwiającymi głęboką penetrację wewnątrz tynku. Po wykonaniu gipsowania należy zagruntować powierzchnie preparatami podkładowymi do farb. Malowanie sufitów wykonać farbami emulsyjnymi w kolorze białym. Ściany należy pomalować farbami lateksowymi odpornymi na zmywanie. Kolor ścian należy ustalić na etapie realizacji z inwestorem. Istniejące przewody elektryczne należy wkuć i przykryć tynkiem. Przewody do sygnalizacji pożaru należy umieścić w kanałach osłonowych Podłogi Po zerwaniu wykładzin należy dokładnie oczyścić podłoże. Stosujemy szczotki druciane mechaniczne i ręczne. Powierzchnia powinna być wyczyszczona od wolnych materiałów takich jak pozostałości szlichty samopoziomującej, klejów itp. Powstałe ubytki należy wypełnić zaprawami do napraw betonu. Przed uzupełnianiem wszystkie szczeliny dokładnie oczyścić z gruzu i kurzu. Po wykonaniu oczyszczenia powierzchnia powinna zostać zagruntowana środkiem głęboko penetrującym umożliwiającym połączenie z zaprawami do napraw jak i posadzką samopoziomującą. Na przygotowane podłoże wylać posadzkę samopoziomującą. Po związaniu posadzkę przeszlifować drobnym papierem ściernym w celu uzyskania idealnej równości Wykładziny Zastosowano dwa rodzaje wykładzin. W pomieszczeniach komunikacji wykładzina PVC typu Tarkret lub równoważne. W pozostałych pomieszczeniach wykładziny dywanowe. Wykładziny należy wywinąć na ściany na wysokość 15cm. Przy wykładzinach dywanowych górną krawędź wykończyć listwą. W przedsionku do sekretariatu wykonać biodrówki z wykładziny jak na podłodze. Wykładziny powinny zostać przyklejone na całej powierzchni. W miejscach styku z inną wykładziną np.progi drzwi zastosować listwy aluminiowe.

Do oczyszczenia ścian można użyć środków chemicznych Przewiduje się ułożenie 2 warstw gładzi gipsowych w celu uzyskania gładkich powierzchni.

5 Wykładzinę PCV zgrzać za pomocą sznura Drzwi Wymianie podlegają wszystkie drzwi. Zastosowano dwa rodzaje drzwi: wykonane z profili aluminiowych z przeszkleniem oraz drewniane pełne. Układ drzwi zgodnie z rysunkami. Drzwi należy wyposażyć w zamki z wkładką patentową. Wydzielenie klatki schodowej drzwiami o EI Uwagi Dopuszcza się powstania rozbieżności pomiędzy stanem faktycznym a projektem. Opracował Mirosław Izdebski

Układ drzwi zgodnie z rysunkami. Drzwi należy wyposażyć w zamki z wkładką patentową.
