1 Pracownia Architektoniczna REMONT I DOSTOSOWANIE DO OBOWIĄZUJĄCYCH PRZEPISÓW ŁAZIENEK, SZATNI I WENTYLATORNI NA POZIOMIE WYSOKICH SUTEREN W BLOKU C CENTRALI NARODOWEGO BANKU POLSKIEGO Warszawa ul. Świętokrzyska 11/21 Inwestor: NARODOWY BANK POLSKI Warszawa ul. Świętokrzyska 11/21 PROJEKT WYKONAWCZY Opracował: TIS-ART Pracownia Architektoniczna Warszawa ul. Małcużyńskiego 11/51 Warszawa; CZERWIEC 2014 str. 1

2 ARCHITEKTURA Projektant: mgr inż. arch. Tomasz Suchocki nr upr. MA/022/03 M.O.I.A. nr MA-1487 str. 2

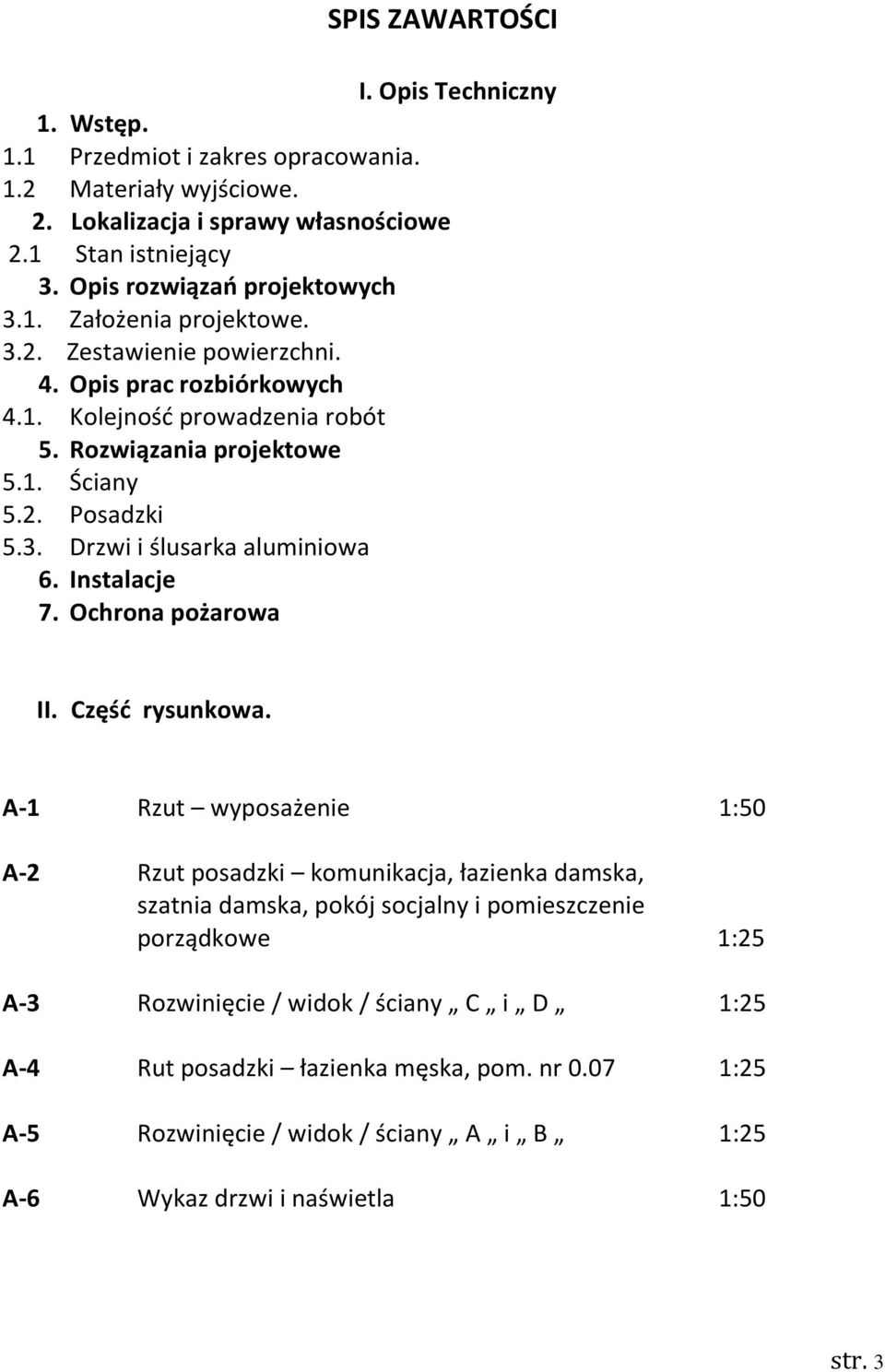

3 SPIS ZAWARTOŚCI I. Opis Techniczny 1. Wstęp. 1.1 Przedmiot i zakres opracowania. 1.2 Materiały wyjściowe. 2. Lokalizacja i sprawy własnościowe 2.1 Stan istniejący 3. Opis rozwiązań projektowych 3.1. Założenia projektowe Zestawienie powierzchni. 4. Opis prac rozbiórkowych 4.1. Kolejność prowadzenia robót 5. Rozwiązania projektowe 5.1. Ściany 5.2. Posadzki 5.3. Drzwi i ślusarka aluminiowa 6. Instalacje 7. Ochrona pożarowa II. Część rysunkowa. A-1 Rzut wyposażenie 1:50 A-2 Rzut posadzki komunikacja, łazienka damska, szatnia damska, pokój socjalny i pomieszczenie porządkowe 1:25 A-3 Rozwinięcie / widok / ściany C i D 1:25 A-4 Rut posadzki łazienka męska, pom. nr :25 A-5 Rozwinięcie / widok / ściany A i B 1:25 A-6 Wykaz drzwi i naświetla 1:50 str. 3

4 I. Opis Techniczny 1. Wstęp 1.1 Przedmiot i zakres opracowania Przedmiotem opracowania jest przygotowanie Projektu remontu i dostosowania do obowiązujących przepisów łazienek, szatni i wentylatorni na poziomie wysokich suteren w bloku C Centrali Narodowego Banku Polskiego w Warszawie przy ul. Świętokrzyskiej 11/ Materiały wyjściowe - Umowa na wykonanie prac projektowych z dnia r. - Wykonana inwentaryzacja architektoniczno- budowlana. - Obowiązujące normy i przepisy. - Uzgodnienia programowe, funkcjonalne i użytkowe z Przedstawicielami Departamentów będącymi użytkownikami w/w pomieszczeń. 2. Lokalizacja i sprawy własnościowe Projektowana inwestycja znajduje się na działce Nr ew. 3 z obrębu stanowiącej własność Skarbu Państwa oddanej w użytkowanie Narodowemu Banku Polskiemu. Pomieszczenia łazienek, szatni i wentylatorni zlokalizowane są na poziomie wysokich suteren w budynku C budynku Centrali NBP w Warszawie przy ulicy Świętokrzyskiej 11/21 na poziomie - 2,94 m. 2.1 Stan istniejący Istniejący zespół szatni i sanitariatów pracowniczych w chwili obecnej znajduje się w złym stanie technicznym wymagającym przeprowadzenia remontu. W istniejącym pomieszczeniu wentylatorni znajduje się kilka starych nieczynnych układów wentylacyjnych, które należy zdemontować ze względu na zastosowanie w nich jako izolacji szkodliwego azbestu. Konieczność przeprowadzenia gruntownego remontu stanowi okazję do dostosowania zespołu do obowiązujących przepisów. W stanie istniejącym zespół szatni i sanitariatów nie spełnia wymaganych przepisami parametrów str. 4

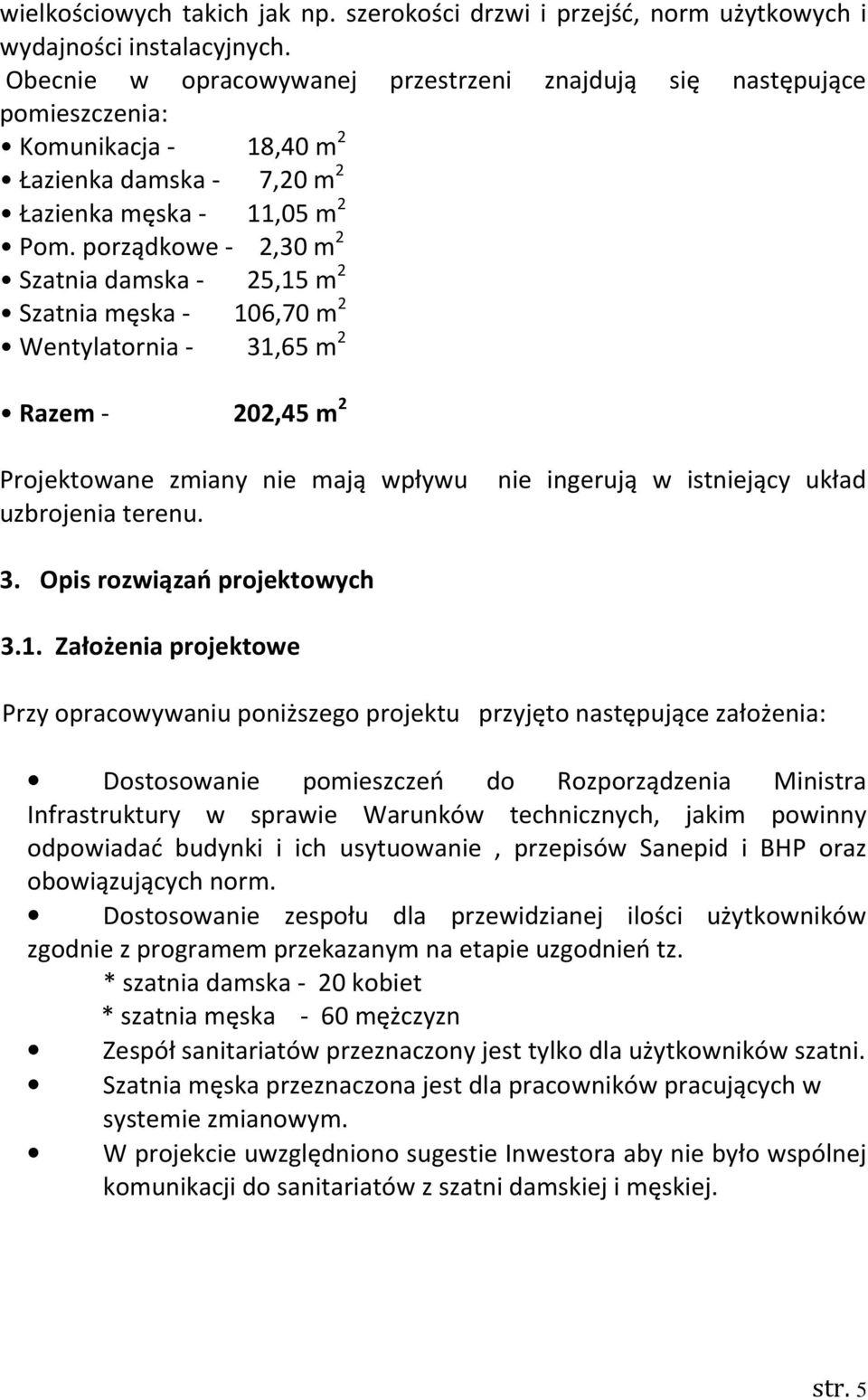

5 wielkościowych takich jak np. szerokości drzwi i przejść, norm użytkowych i wydajności instalacyjnych. Obecnie w opracowywanej przestrzeni znajdują się następujące pomieszczenia: Komunikacja - 18,40 m 2 Łazienka damska - 7,20 m 2 Łazienka męska - 11,05 m 2 Pom. porządkowe - 2,30 m 2 Szatnia damska - 25,15 m 2 Szatnia męska - 106,70 m 2 Wentylatornia - 31,65 m 2 Razem - 202,45 m 2 Projektowane zmiany nie mają wpływu nie ingerują w istniejący układ uzbrojenia terenu. 3. Opis rozwiązań projektowych 3.1. Założenia projektowe Przy opracowywaniu poniższego projektu przyjęto następujące założenia: Dostosowanie pomieszczeń do Rozporządzenia Ministra Infrastruktury w sprawie Warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, przepisów Sanepid i BHP oraz obowiązujących norm. Dostosowanie zespołu dla przewidzianej ilości użytkowników zgodnie z programem przekazanym na etapie uzgodnień tz. * szatnia damska - 20 kobiet * szatnia męska - 60 mężczyzn Zespół sanitariatów przeznaczony jest tylko dla użytkowników szatni. Szatnia męska przeznaczona jest dla pracowników pracujących w systemie zmianowym. W projekcie uwzględniono sugestie Inwestora aby nie było wspólnej komunikacji do sanitariatów z szatni damskiej i męskiej. str. 5

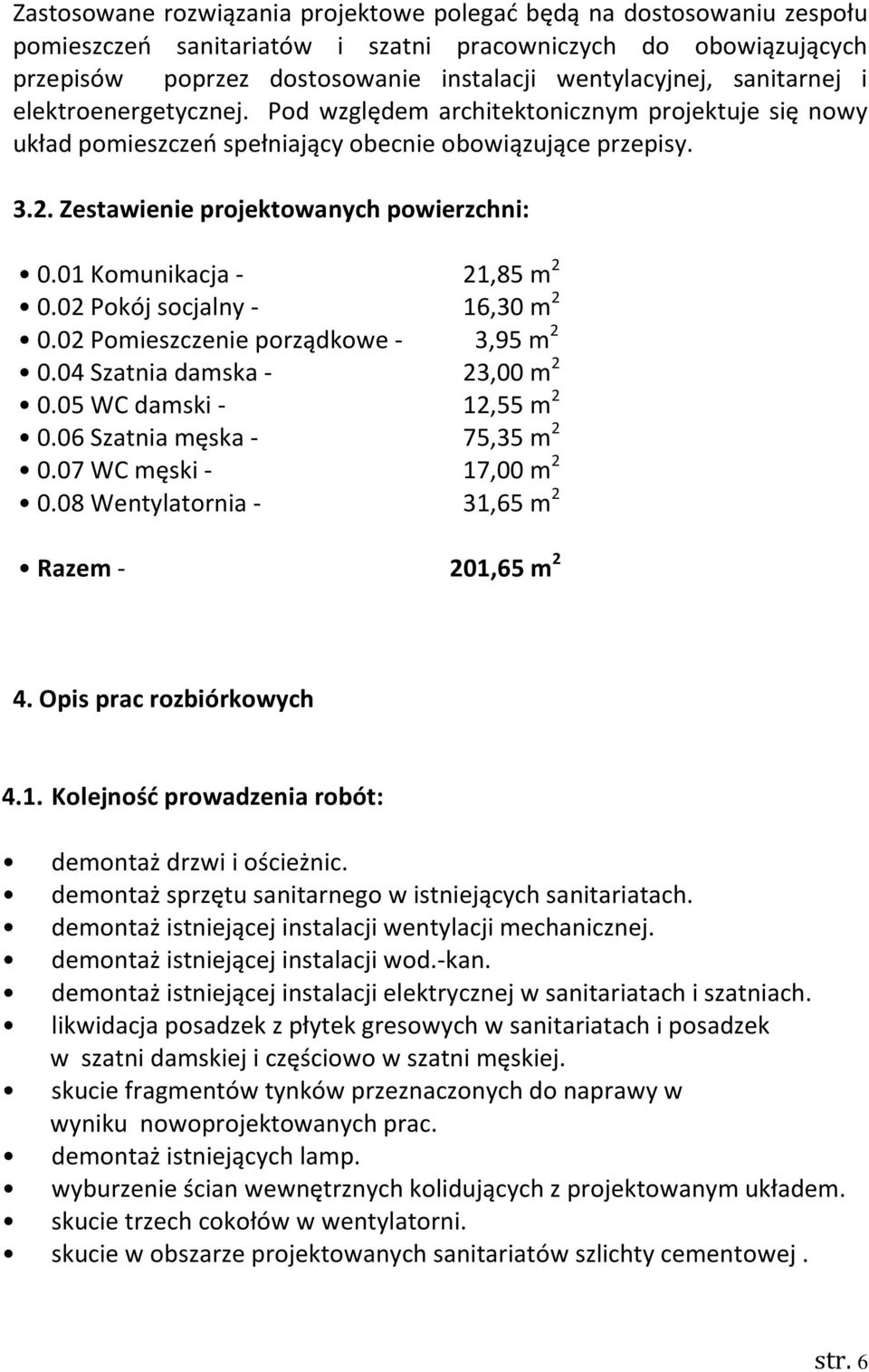

6 Zastosowane rozwiązania projektowe polegać będą na dostosowaniu zespołu pomieszczeń sanitariatów i szatni pracowniczych do obowiązujących przepisów poprzez dostosowanie instalacji wentylacyjnej, sanitarnej i elektroenergetycznej. Pod względem architektonicznym projektuje się nowy układ pomieszczeń spełniający obecnie obowiązujące przepisy Zestawienie projektowanych powierzchni: 0.01 Komunikacja - 21,85 m Pokój socjalny - 16,30 m Pomieszczenie porządkowe - 3,95 m Szatnia damska - 23,00 m WC damski - 12,55 m Szatnia męska - 75,35 m WC męski - 17,00 m Wentylatornia - 31,65 m 2 Razem - 201,65 m 2 4. Opis prac rozbiórkowych 4.1. Kolejność prowadzenia robót: demontaż drzwi i ościeżnic. demontaż sprzętu sanitarnego w istniejących sanitariatach. demontaż istniejącej instalacji wentylacji mechanicznej. demontaż istniejącej instalacji wod.-kan. demontaż istniejącej instalacji elektrycznej w sanitariatach i szatniach. likwidacja posadzek z płytek gresowych w sanitariatach i posadzek w szatni damskiej i częściowo w szatni męskiej. skucie fragmentów tynków przeznaczonych do naprawy w wyniku nowoprojektowanych prac. demontaż istniejących lamp. wyburzenie ścian wewnętrznych kolidujących z projektowanym układem. skucie trzech cokołów w wentylatorni. skucie w obszarze projektowanych sanitariatów szlichty cementowej. str. 6

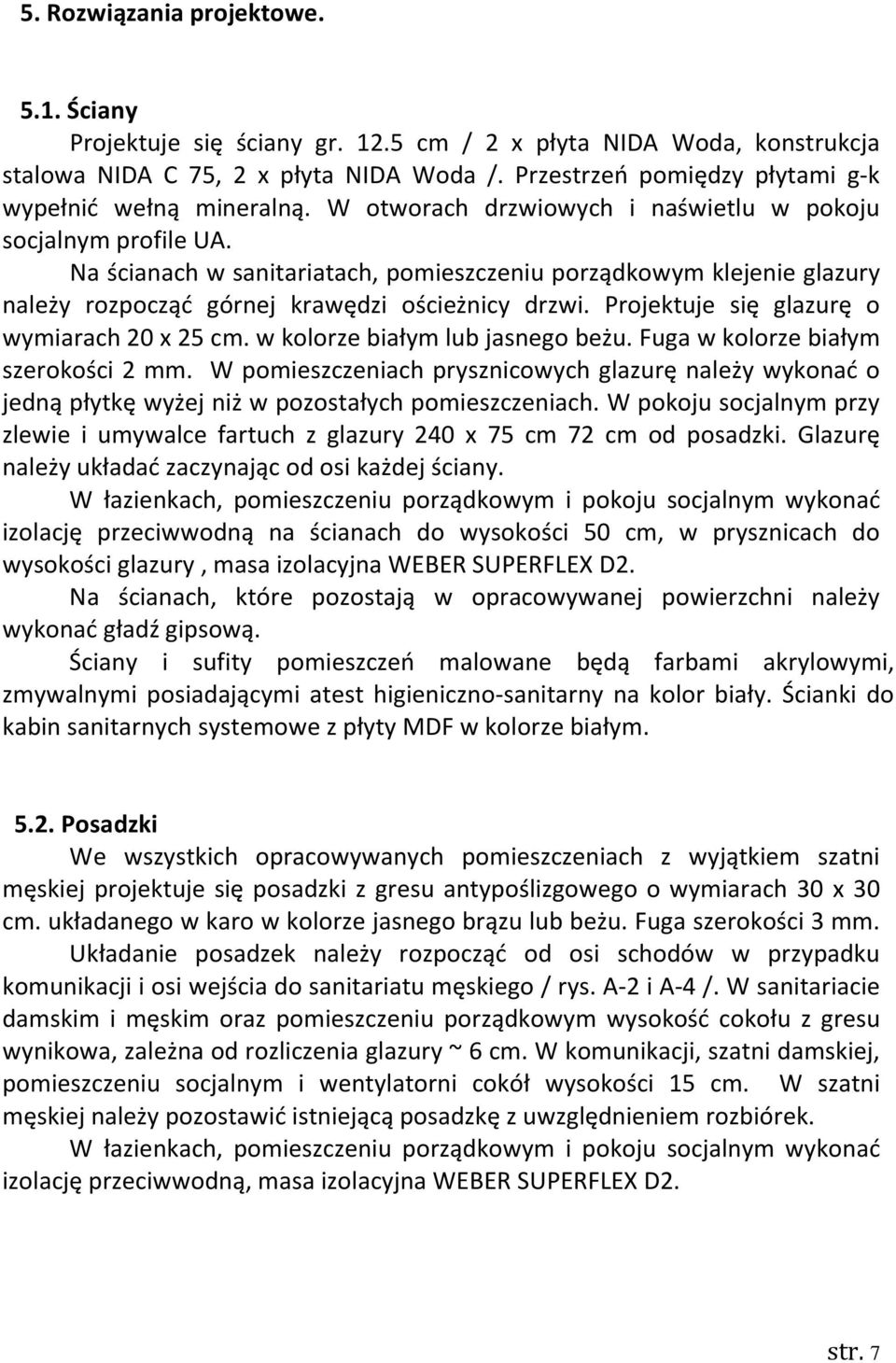

7 5. Rozwiązania projektowe Ściany Projektuje się ściany gr cm / 2 x płyta NIDA Woda, konstrukcja stalowa NIDA C 75, 2 x płyta NIDA Woda /. Przestrzeń pomiędzy płytami g-k wypełnić wełną mineralną. W otworach drzwiowych i naświetlu w pokoju socjalnym profile UA. Na ścianach w sanitariatach, pomieszczeniu porządkowym klejenie glazury należy rozpocząć górnej krawędzi ościeżnicy drzwi. Projektuje się glazurę o wymiarach 20 x 25 cm. w kolorze białym lub jasnego beżu. Fuga w kolorze białym szerokości 2 mm. W pomieszczeniach prysznicowych glazurę należy wykonać o jedną płytkę wyżej niż w pozostałych pomieszczeniach. W pokoju socjalnym przy zlewie i umywalce fartuch z glazury 240 x 75 cm 72 cm od posadzki. Glazurę należy układać zaczynając od osi każdej ściany. W łazienkach, pomieszczeniu porządkowym i pokoju socjalnym wykonać izolację przeciwwodną na ścianach do wysokości 50 cm, w prysznicach do wysokości glazury, masa izolacyjna WEBER SUPERFLEX D2. Na ścianach, które pozostają w opracowywanej powierzchni należy wykonać gładź gipsową. Ściany i sufity pomieszczeń malowane będą farbami akrylowymi, zmywalnymi posiadającymi atest higieniczno-sanitarny na kolor biały. Ścianki do kabin sanitarnych systemowe z płyty MDF w kolorze białym Posadzki We wszystkich opracowywanych pomieszczeniach z wyjątkiem szatni męskiej projektuje się posadzki z gresu antypoślizgowego o wymiarach 30 x 30 cm. układanego w karo w kolorze jasnego brązu lub beżu. Fuga szerokości 3 mm. Układanie posadzek należy rozpocząć od osi schodów w przypadku komunikacji i osi wejścia do sanitariatu męskiego / rys. A-2 i A-4 /. W sanitariacie damskim i męskim oraz pomieszczeniu porządkowym wysokość cokołu z gresu wynikowa, zależna od rozliczenia glazury ~ 6 cm. W komunikacji, szatni damskiej, pomieszczeniu socjalnym i wentylatorni cokół wysokości 15 cm. W szatni męskiej należy pozostawić istniejącą posadzkę z uwzględnieniem rozbiórek. W łazienkach, pomieszczeniu porządkowym i pokoju socjalnym wykonać izolację przeciwwodną, masa izolacyjna WEBER SUPERFLEX D2. str. 7

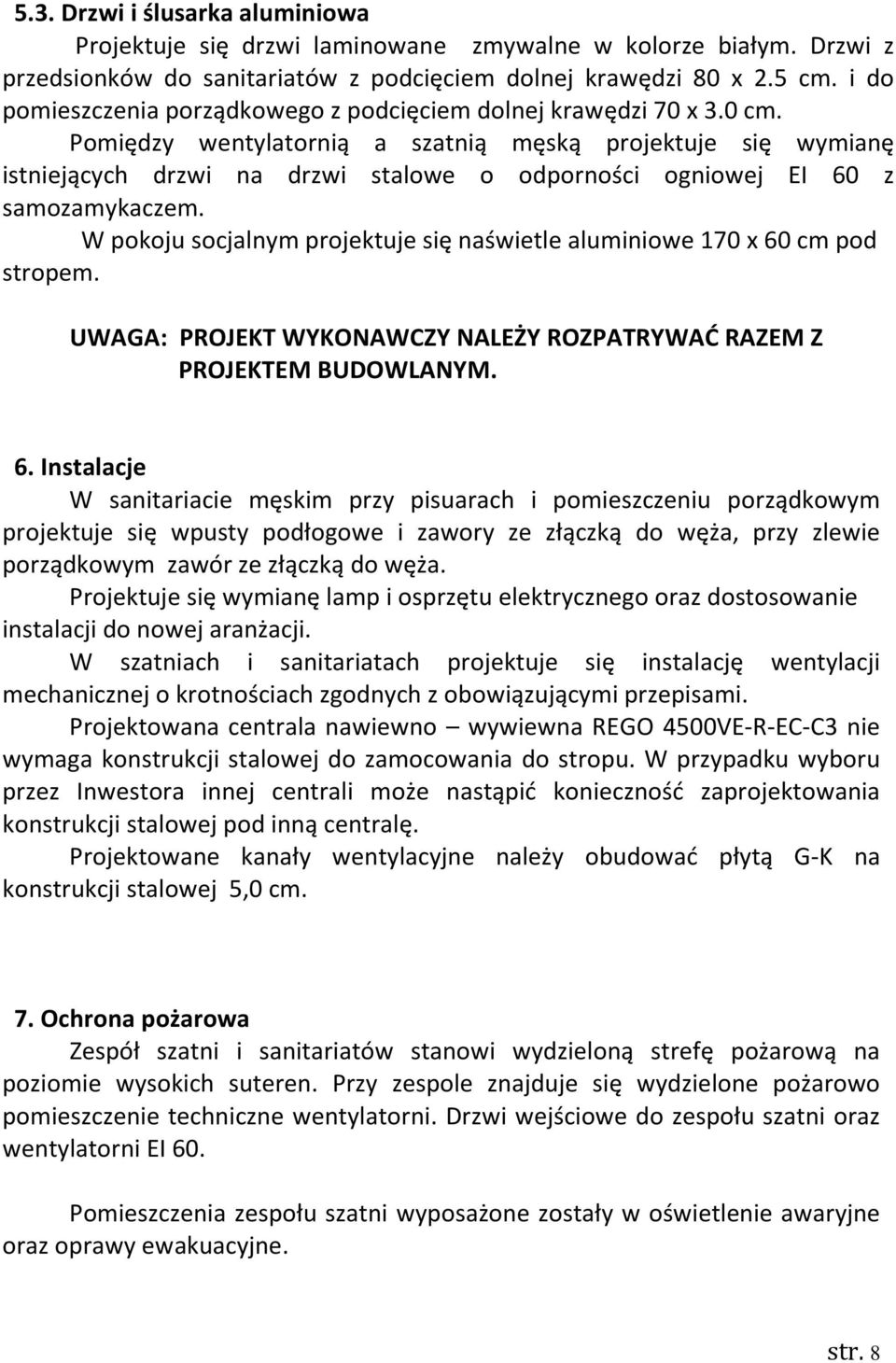

8 5.3. Drzwi i ślusarka aluminiowa Projektuje się drzwi laminowane zmywalne w kolorze białym. Drzwi z przedsionków do sanitariatów z podcięciem dolnej krawędzi 80 x 2.5 cm. i do pomieszczenia porządkowego z podcięciem dolnej krawędzi 70 x 3.0 cm. Pomiędzy wentylatornią a szatnią męską projektuje się wymianę istniejących drzwi na drzwi stalowe o odporności ogniowej EI 60 z samozamykaczem. W pokoju socjalnym projektuje się naświetle aluminiowe 170 x 60 cm pod stropem. UWAGA: PROJEKT WYKONAWCZY NALEŻY ROZPATRYWAĆ RAZEM Z PROJEKTEM BUDOWLANYM. 6. Instalacje W sanitariacie męskim przy pisuarach i pomieszczeniu porządkowym projektuje się wpusty podłogowe i zawory ze złączką do węża, przy zlewie porządkowym zawór ze złączką do węża. Projektuje się wymianę lamp i osprzętu elektrycznego oraz dostosowanie instalacji do nowej aranżacji. W szatniach i sanitariatach projektuje się instalację wentylacji mechanicznej o krotnościach zgodnych z obowiązującymi przepisami. Projektowana centrala nawiewno wywiewna REGO 4500VE-R-EC-C3 nie wymaga konstrukcji stalowej do zamocowania do stropu. W przypadku wyboru przez Inwestora innej centrali może nastąpić konieczność zaprojektowania konstrukcji stalowej pod inną centralę. Projektowane kanały wentylacyjne należy obudować płytą G-K na konstrukcji stalowej 5,0 cm. 7. Ochrona pożarowa Zespół szatni i sanitariatów stanowi wydzieloną strefę pożarową na poziomie wysokich suteren. Przy zespole znajduje się wydzielone pożarowo pomieszczenie techniczne wentylatorni. Drzwi wejściowe do zespołu szatni oraz wentylatorni EI 60. Pomieszczenia zespołu szatni wyposażone zostały w oświetlenie awaryjne oraz oprawy ewakuacyjne. str. 8

9 Wszystkie przejścia instalacyjne przez strefy pożarowe należy zabezpieczyć masą pożarową, pęczniejącą do klasy odporności ogniowej przegrody np. firmy HILTI. stropy EI 60 ściany wydzielające strefy pożarowe EI 120 Zespół szatni i wentylatornia wyposażony jest w system wykrywania pożaru czujki dymowe skonfigurowane z systemem SAP. Klapy p. pożarowe należy podłączyć do istniejącego systemu SAP. Na klatce schodowej przy wejściu do zespołu znajdują się dwa hydranty. mgr inż. arch. Tomasz Suchocki str. 9
