PROJEKT BUDOWLANY ADAPTACJI POMIESZCZENIA NR 206 NA POTRZEBY PRACOWNI MEDYCYNY KATASTROF

Transkrypt

1 PROJEKT BUDOWLANY ADAPTACJI POMIESZCZENIA NR 206 NA POTRZEBY PRACOWNI MEDYCYNY KATASTROF INWESTOR SZKOŁA GŁÓWNA SŁUŻBY POŻARNICZEJ WARSZAWA, ul. Słowackiego 52/54 ADRES BUDOWY WARSZAWA, ul. Słowackiego 52/54 AUTORZY OPRACOWANIA mgr inż. bud. Grzegorz FILIP tech. arch. Małgorzata DUCH 25 marca 2014

2 SPIS TREŚCI ZAŁĄCZNIKI FORMALNO PRAWNE - kopia uprawnień projektanta strona 2 - kopia zaświadczenia projektanta o przynależności do Izb Inżynierów Budownictwa 4 - oświadczenie projektanta 5 - informacja BIOZ 6 - opis techniczny 8 RYSUNKI 1. Sytuacja 1: Inwentaryzacja 1: Roboty ogólnobudowlane 1: Prace wykończeniowe 1:50 13

3 OŚWIADCZENIE NINIEJSZYM OŚWIADCZA SIĘ, ŻE PROJEKT BUDOWLANY ADAPTACJI POMIESZCZENIA NR 206 NA POTRZEBY PRACOWNI MEDYCYNY KATASTROF WYKONANY ZOSTAŁ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI ORAZ ZASADAMI WIEDZY TECHNICZNEJ.

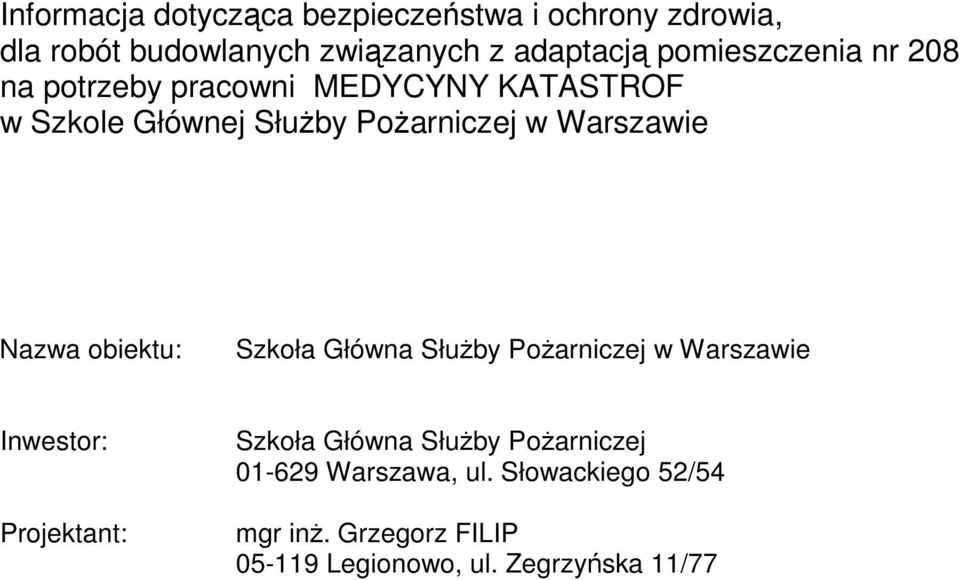

4 Informacja dotycząca bezpieczeństwa i ochrony zdrowia, dla robót budowlanych związanych z adaptacją pomieszczenia nr 208 na potrzeby pracowni MEDYCYNY KATASTROF w Szkole Głównej Służby Pożarniczej w Warszawie Nazwa obiektu: Szkoła Główna Służby Pożarniczej w Warszawie Inwestor: Projektant: Szkoła Główna Służby Pożarniczej Warszawa, ul. Słowackiego 52/54 mgr inż. Grzegorz FILIP Legionowo, ul. Zegrzyńska 11/77

5 Część opisowa 1. Zakres robót W skład prac związanych z modernizacją pomieszczenia nr 206 wchodzą: - Rozbiórka działowej ściany murowanej gr. 12cm pod podciągiem - Rozbiórka ścianek działowych w konstrukcji drewnianej - Demontaż odcinka poziomego wentylacji mechanicznej - Usunięcie wykładziny dywanowej z rulonu - Usunięcie posadzki z płytek PCV - Reperacje podłoża pod posadzkę - Montaż zlewozmywaka - Wykonanie ścianki z płyt G-K na ruszcie metalowym przy zlewozmywaku - Wykonanie ścianki z płyt G-K na ruszcie metalowym 7.5cm z wkładką izolacyjną z wełny mineralnej gr. 10cm (z obudowaniem rur w narożu przy oknie) - obudowa pionu wentylacyjnego płytami G-K - Wymiana drzwi do pomieszczenia 206 z poszerzeniem otworu w ścianie - Wykonanie fragmentu posadzki z płytek gresowych - Wykonanie posadzki z antyelektrostatycznej homogenicznej wykładziny PCV typu tarket z cokołem o wysokości 10cm - Malowanie ścian do wysokości 2.00 m farbą zmywalną o podwyższonej odporności na zmywanie, np. Luja firmy Tikkurila - Malowanie ścian powyżej 2.00 m farbą emulsyjną 2 Zakres robót nie wykracza na zewnątrz budynku 3. W czasie prowadzenia robót szczególną uwagę pod kątem bezpieczeństwa ludzi należy zwrócić na: - prawidłową i atestowaną odzież roboczą - prace z użyciem elektronarzędzi przez osoby do tego uprawnione - prawidłowe ustawienie i zamocowanie atestowanych drabin i rusztowań - rusztowania, elektronarzędzia i inny sprzęt używany na budowie muszą posiadać aktualne atesty sprawności i dopuszczenia do pracy - dopuszczenie do pracy na wysokości tylko pracowników posiadających odpowiednie badania lekarskie - zorganizowanie i zabezpieczenie przejść i ewentualnych zadaszeń dla użytkowników obiektu i pracowników znajdujących w rejonach zagrożenia - zabezpieczenie budowy przed osobami postronnymi 5. Na budowie mogą pracować tylko osoby bezpośrednio przeszkolone pod względem BHP. Pracownicy muszą być pod stałym nadzorem osoby uprawnionej

6 OPIS TECHNICZNY l. DANE OBIEKTU: Pomieszczenie nr 206 w budynku Szkoły Głównej Służby Pożarniczej w Warszawie przy ulicy Słowackiego 2. INWESTOR: Szkoła Główna Służby Pożarniczej w Warszawie Warszawa, ul. Słowackiego 52/54 3. PRZEDMIOT I CEL OPRACOWANIA: Przedmiotem opracowania jest remont i modernizacja pomieszczenia nr 206 z adaptacją na potrzeby pracowni ratownictwa medycznego. Pomieszczenie znajduje się na I-szym piętrze budynku B. Powierzchnia pomieszczenia po adaptacji wynosić będzie m 2. Wysokość pomieszczenia h = 293cm. 4. ZAKRES MODERNIZACJI: W ramach niniejszego opracowania przewiduje się: - rozbiórkę działowej ściany murowanej gr. 12cm pod podciągiem - rozbiórkę ścianek działowych w konstrukcji drewnianej - Demontaż odcinka poziomego wentylacji mechanicznej - usunięcie wykładziny dywanowej z rulonu - usunięcie posadzki z płytek PCV - reperację podłoża pod posadzkę - montaż zlewozmywaka - wykonanie ścianki z płyt G-K na ruszcie metalowym przy zlewozmywaku - wykonanie ścianki z płyt G-K na ruszcie metalowym 7.5cm z wkładką izolacyjną z wełny mineralnej gr. 10cm (z obudowaniem rur w narożu przy oknie) - obudowę pionu wentylacyjnego płytami G-K - wymianę drzwi do pomieszczenia 206 z poszerzeniem otworu w ścianie - wykonanie fragmentu posadzki z płytek gresowych - wykonanie posadzki z antyelektrostatycznej homogenicznej wykładziny PCV typu tarket z cokołem o wysokości 10cm - malowanie ścian do wysokości 2.00 m farbą zmywalną o podwyższonej odporności na zmywanie, np. Luja firmy Tikkurila - malowanie ścian powyżej 2.00 m farbą emulsyjną 5. KONSTRUKCJA 5.1. Budynek szkoły prace remontowo modernizacyjne nie przewidują ingerencji w zasadniczą konstrukcję budynku. Jedynym elementem o charakterze konstrukcyjnym będzie montaż w murowanej ścianie działowej poszerzonych drzwi wewnętrznych. Projektowane lekkie ściany z płyt GK nie mają wpływu na pracę konstrukcji budynku. 6. ROBOTY WYKOŃCZENIOWE 6.1. Roboty malarskie w ramach robót malarskich przewiduje się skrobanie i mycie starych ścian, położenie warstwy gładzi gipsowej, gruntowanie oraz

7 dwukrotne malowanie. Kolorystyka jasna wg wyboru Inwestora. Zakłada się, że Wykonawca robót każdorazowo będzie uzgadniał kolorystykę poprzez przedstawienie jej próbki przedstawicielowi Inwestora Roboty posadzkarskie i okładzinowe - na dzień dzisiejszy w pomieszczeniu 206 na posadzce z płytek PCV rozłożona jest rulonowa wykładzina dywanowa. Zarówno wykładzina dywanowa jak i posadzka z płytek PCV przewidziane są do usunięcia. Po usunięciu posadzki PCV przewiduje się miejscowe uzupełnienia i wyrównanie podłoża, na którym rozłożona zostanie posadzki typu tarket z antyelektrostatycznej homogenicznej wykładziny PCV. Z wykładziny typu tarket wykonane zostaną także cokoły przyścienne Stolarka okienna i drzwiowa nie przewiduje się wymiany ani reperacji stolarki okiennej. Przewiduje się wymianę drzwi wewnętrznych z korytarza do sali nr 206 na nowe dwuskrzydłowe o szerokości w świetle 90+30cm. 7. INSTALACYJNE 7.1. Instalacje elektryczne wg projektu instalacji elektrycznych stanowiącego integralną część opracowania 7.2. Instalacje sanitarne w ramach instalacji sanitarnych przewiduje się montaż jednokomorowego zlewozmywaka z ociekaczem z podłączeniem do instalacji wod-kan. znajdującej się w bezpośrednim sąsiedztwie w pomieszczeniu przylegającym do pracowni medycyny katastrof Wentylacja w pracowni przewiduje się wykorzystanie istniejącej wentylacji grawitacyjnej.
