1 BIURO PROJEKTOWE ARCHIBUD PAWEŁ KRÓL PLAC WOLNOŚCI 3, PL PIŃCZÓW TEL , PKO BP O/PIŃCZÓW: REGON NIP PROJEKT ARCHITEKTONICZNO- BUDOWLANY PRZEBUDOWA I ZMIANA SPOSOBU UŻYTKOWANIA LOKALU USŁUGOWO-HANDLOWEGO NA POTRZEBY ŚWIETLICY ADRES OBIEKTU: GACKI - OSIEDLE, GM. PIŃCZÓW, DZ. NR EWID. 77/24 INWESTOR: GMINA PIŃCZÓW, UL. 3 MAJA 10, PIŃCZÓW PIŃCZÓW 10/2010 1

BUDOWLANY PRZEBUDOWA I ZMIANA SPOSOBU UŻYTKOWANIA LOKALU USŁUGOWO-HANDLOWEGO NA POTRZEBY ŚWIETLICY ADRES OBIEKTU:

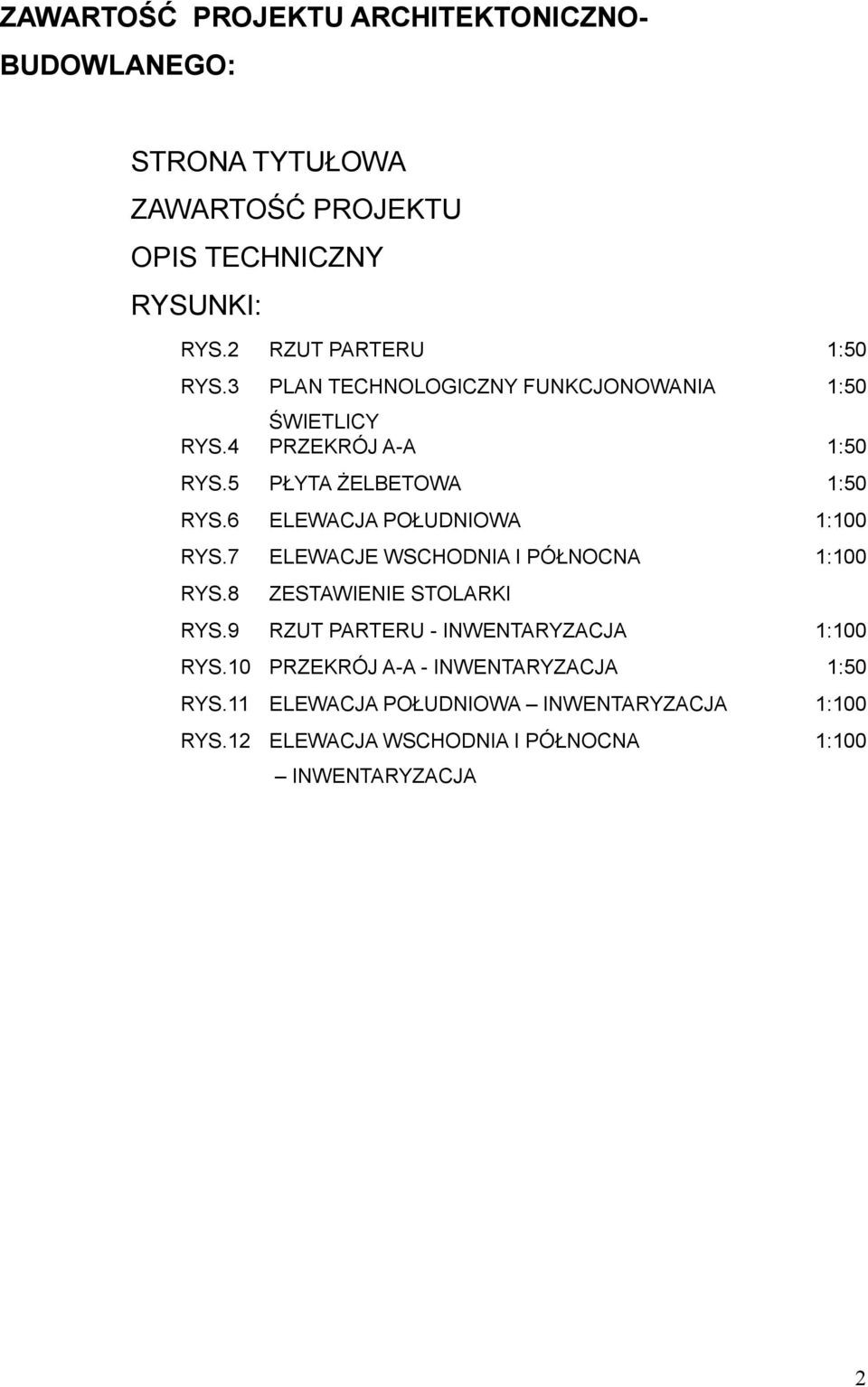

2 ZAWARTOŚĆ PROJEKTU ARCHITEKTONICZNO- BUDOWLANEGO: STRONA TYTUŁOWA ZAWARTOŚĆ PROJEKTU OPIS TECHNICZNY RYSUNKI: RYS.2 RZUT PARTERU 1:50 RYS.3 PLAN TECHNOLOGICZNY FUNKCJONOWANIA 1:50 ŚWIETLICY RYS.4 PRZEKRÓJ A-A 1:50 RYS.5 PŁYTA ŻELBETOWA 1:50 RYS.6 ELEWACJA POŁUDNIOWA 1:100 RYS.7 ELEWACJE WSCHODNIA I PÓŁNOCNA 1:100 RYS.8 ZESTAWIENIE STOLARKI RYS.9 RZUT PARTERU - INWENTARYZACJA 1:100 RYS.10 PRZEKRÓJ A-A - INWENTARYZACJA 1:50 RYS.11 ELEWACJA POŁUDNIOWA INWENTARYZACJA 1:100 RYS.12 ELEWACJA WSCHODNIA I PÓŁNOCNA 1:100 INWENTARYZACJA 2

6 ELEWACJA POŁUDNIOWA 1:100 RYS.7 ELEWACJE WSCHODNIA I PÓŁNOCNA 1:100 RYS.8 ZESTAWIENIE STOLARKI RYS.

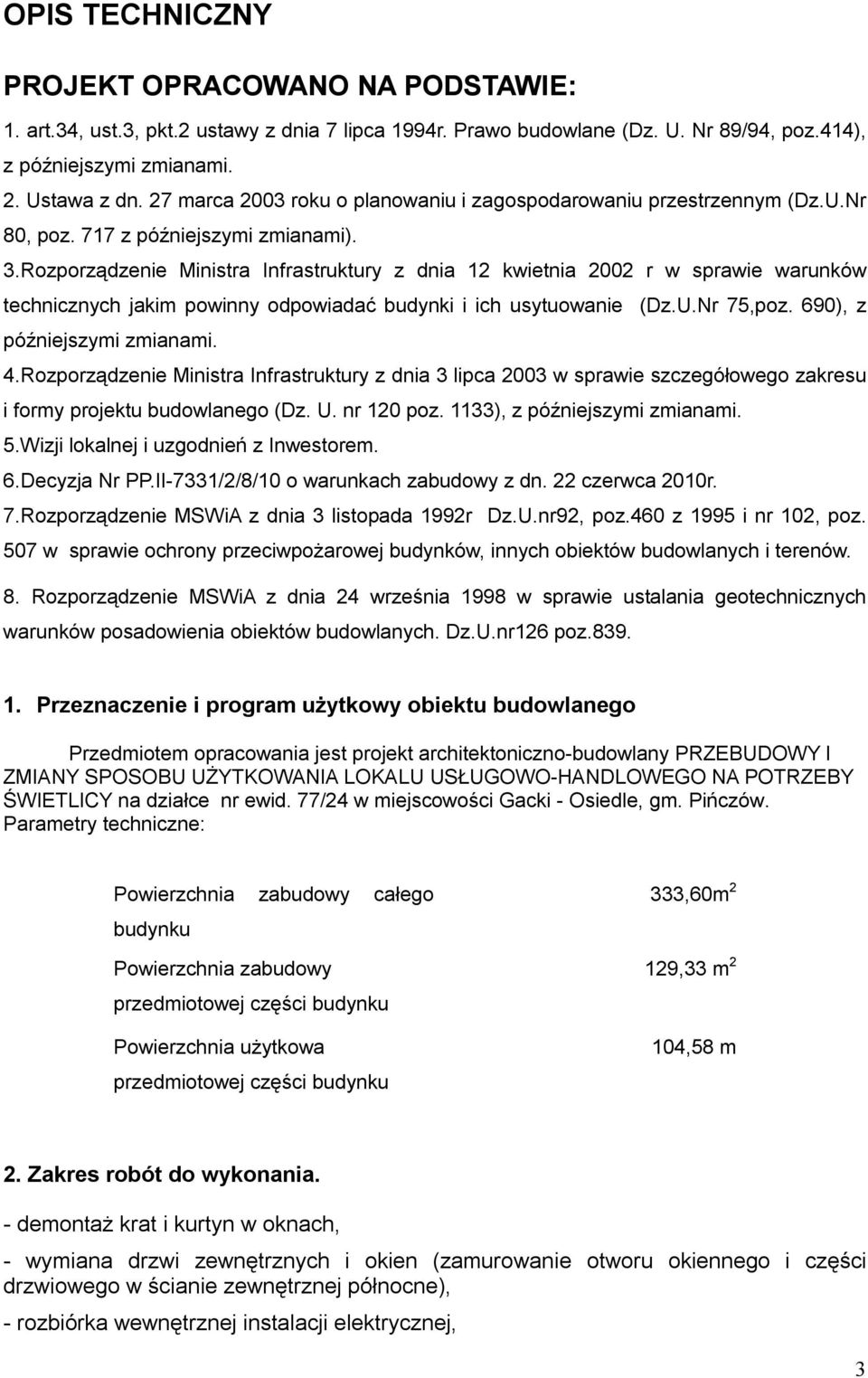

3 OPIS TECHNICZNY PROJEKT OPRACOWANO NA PODSTAWIE: 1. art.34, ust.3, pkt.2 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz. U. Nr 89/94, poz.414), z późniejszymi zmianami. 2. Ustawa z dn. 27 marca 2003 roku o planowaniu i zagospodarowaniu przestrzennym (Dz.U.Nr 80, poz. 717 z późniejszymi zmianami). 3.Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75,poz. 690), z późniejszymi zmianami. 4.Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. nr 120 poz. 1133), z późniejszymi zmianami. 5.Wizji lokalnej i uzgodnień z Inwestorem. 6.Decyzja Nr PP.II-7331/2/8/10 o warunkach zabudowy z dn. 22 czerwca 2010r. 7.Rozporządzenie MSWiA z dnia 3 listopada 1992r Dz.U.nr92, poz.460 z 1995 i nr 102, poz. 507 w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. 8. Rozporządzenie MSWiA z dnia 24 września 1998 w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. Dz.U.nr126 poz Przeznaczenie i program użytkowy obiektu budowlanego Przedmiotem opracowania jest projekt architektoniczno-budowlany PRZEBUDOWY I ZMIANY SPOSOBU UŻYTKOWANIA LOKALU USŁUGOWO-HANDLOWEGO NA POTRZEBY ŚWIETLICY na działce nr ewid. 77/24 w miejscowości Gacki - Osiedle, gm. Pińczów. Parametry techniczne: Powierzchnia zabudowy całego budynku Powierzchnia zabudowy przedmiotowej części budynku Powierzchnia użytkowa przedmiotowej części budynku 333,60m 2 129,33 m 2 104,58 m 2. Zakres robót do wykonania. - demontaż krat i kurtyn w oknach, - wymiana drzwi zewnętrznych i okien (zamurowanie otworu okiennego i części drzwiowego w ścianie zewnętrznej północne), - rozbiórka wewnętrznej instalacji elektrycznej, 3

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.Nr 75,poz. 690), z późniejszymi zmianami. 4.

4 - rozbiórka okładzin drewnopodobnych ze ścian i oczyszczenie ścian i sufitów z farby, - rozbiórka posadzek, - demontaż ścianek działowych, podestu betonowego (POM.10) i sufitu podwieszonego (pom.10 i 11), - wykonanie płyty żelbetowej w pom. 10, - wykonanie rusztu metalowego pod podwieszenie stropu lekkiego, - wykonanie ścianek działowych z płyt GFK na ruszcie metalowym, - wykonanie wewnętrznej instalacji elektrycznej oraz przebudowa wewnętrznej instalacji wod. kan. - podwieszenie płyt GKF do rusztu metalowego, - szpachlowanie i wykonanie gładzi na ścianach na podłożu z tynku, - wykonanie nowych wylewek cementowych i posadzek z terakoty antypoślizgowej, - obłożenie ścian płytkami ceramicznymi w sanitariatach ogólnodostępnych i w pomieszczeniu socjalnym przy zlewozmywaku, - dwukrotne malowanie ścian i sufitów farbami akrylowymi, - montaż brakujących grzejników, - dwukrotne malowanie grzejników farbą olejną, - montaż osprzętu elektrycznego i armatury wod. kan., - wyposażenie pomieszczeń w sprzęt i meble wg. Planu technologicznego funkcjonowania świetlicy, - montaż rolet zewnętrznych i kurtyny powietrznej. 3. Forma architektoniczna i funkcja obiektu Projektowana PRZEBUDOWA I ZMIANA SPOSOBU UŻYTKOWANIA LOKALU USŁUGOWO-HANDLOWEGO NA POTRZEBY ŚWIETLICY przewidziana jest w istniejącym budynku mieszkalno-usługowym na części poziomu parteru. W przedmiotowym budynku na tym poziomie znajduje się część usługowa, tj. usługi pocztowe, biblioteka ze świetlicą i część po sklepie spożywczo-przemysłowym, w której jest planowana świetlica. Na poziomie pierwszego piętra znajdują się lokale mieszkalne. Projektowana PRZEBUDOWA I ZMIANA SPOSOBU UŻYTKOWANIA LOKALU USŁUGOWO-HANDLOWEGO NA POTRZEBY ŚWIETLICY zmieni formę architektoniczną budynku poprzez zamurowanie otworu drzwiowego i części okna w ścianie zewnętrznej północnej i zamontowanie w tym miejscu okna. Przyjęte rozwiązania zapewniają: bezpieczeństwo konstrukcji, bezpieczeństwo pożarowe, bezpieczeństwo użytkowania, odpowiednie warunki higieniczne i zdrowotne oraz ochrony środowiska, ochrony przed hałasem i drganiami. 4. Układ konstrukcyjny obiektu Projektowana PRZEBUDOWA I ZMIANA SPOSOBU UŻYTKOWANIA 4

10, - wykonanie rusztu metalowego pod podwieszenie stropu lekkiego, - wykonanie ścianek działowych z płyt GFK na ruszcie metalowym, - wykonanie wewnętrznej instalacji elektrycznej oraz przebudowa

5 LOKALU USŁUGOWO-HANDLOWEGO NA POTRZEBY ŚWIETLICY będzie wykonywana w technologii tradycyjnej. Powyższa inwestycja nie zmieni układu konstrukcyjnego budynku. 5. Ekspertyza techniczna. Przewidywana przebudowa nie wpłynie ujemnie na konstrukcję budynku, nie spowoduje zagrożenia życia ludzi i bezpieczeństwa mienia, a więc nie ma przeciwwskazań co do realizacji projektowanej przebudowy. 6. Rozwiązania konstrukcyjno materiałowe podstawowych elementów konstrukcji obiektu: Płyta żelbetowa wykonana jako monolityczna z betonu C12/15 zbrojona stalą AII Ø12mm Ścianki działowe wykonane z płyt GKF na ruszcie metalowym Okładziny wewnętrzne - ściany i sufity płyty GKF dwukrotne malowane farbami akrylowymi Posadzka terakota antypoślizgowa Stolarka okienna i drzwiowa Okna i drzwi typowe 7. Dostępność dla osób niepełnosprawnych Projektowana przebudowa przewiduje możliwość korzystania ze świetlicy przez osoby niepełnosprawne. 8. Wyposażenie instalacyjno-budowlane - wod. kan. - c. o. - elektryczna. W przedmiotowej części budynku znajdują się instalacje: Istniejące wewnętrzne instalacje wod. kan. są w dobrym stanie technicznym i wymagają jedynie przebudowy w celu dostosowania ich do projektowanej funkcji obiektu. Istniejąca wewnętrzna instalacja elektryczna jest w złym stanie i wymaga wymiany. W związku z przebudową instalacje wewnętrzne należy wykonać zgodnie z projektami branżowymi. Zasilanie przedmiotowej części usługowej pozostaje bez zmian, tj: - woda z wodociągu gminnego, - nieczystości ciekłe odprowadzane poprzez istniejącą ogólnospławną sieć kanalizacyjną do lokalnej oczyszczalni ścieków, - energia elektryczna z linii NN, - ogrzewanie z istniejącej kotłowni na paliwo stałe. 5

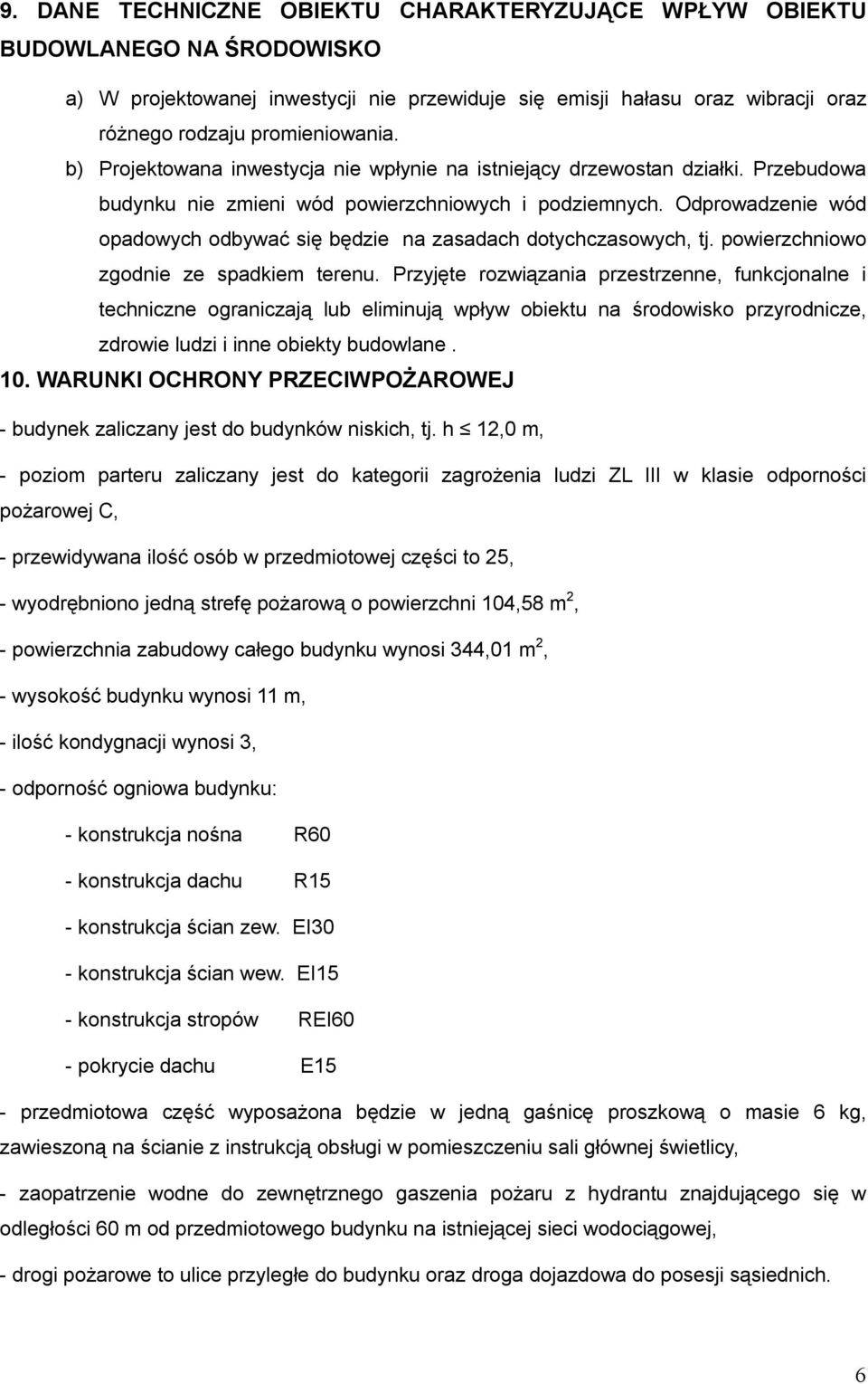

6 9. DANE TECHNICZNE OBIEKTU CHARAKTERYZUJĄCE WPŁYW OBIEKTU BUDOWLANEGO NA ŚRODOWISKO a) W projektowanej inwestycji nie przewiduje się emisji hałasu oraz wibracji oraz różnego rodzaju promieniowania. b) Projektowana inwestycja nie wpłynie na istniejący drzewostan działki. Przebudowa budynku nie zmieni wód powierzchniowych i podziemnych. Odprowadzenie wód opadowych odbywać się będzie na zasadach dotychczasowych, tj. powierzchniowo zgodnie ze spadkiem terenu. Przyjęte rozwiązania przestrzenne, funkcjonalne i techniczne ograniczają lub eliminują wpływ obiektu na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane. 10. WARUNKI OCHRONY PRZECIWPOŻAROWEJ - budynek zaliczany jest do budynków niskich, tj. h 12,0 m, - poziom parteru zaliczany jest do kategorii zagrożenia ludzi ZL III w klasie odporności pożarowej C, - przewidywana ilość osób w przedmiotowej części to 25, - wyodrębniono jedną strefę pożarową o powierzchni 104,58 m 2, - powierzchnia zabudowy całego budynku wynosi 344,01 m 2, - wysokość budynku wynosi 11 m, - ilość kondygnacji wynosi 3, - odporność ogniowa budynku: - konstrukcja nośna R60 - konstrukcja dachu R15 - konstrukcja ścian zew. EI30 - konstrukcja ścian wew. EI15 - konstrukcja stropów REI60 - pokrycie dachu E15 - przedmiotowa część wyposażona będzie w jedną gaśnicę proszkową o masie 6 kg, zawieszoną na ścianie z instrukcją obsługi w pomieszczeniu sali głównej świetlicy, - zaopatrzenie wodne do zewnętrznego gaszenia pożaru z hydrantu znajdującego się w odległości 60 m od przedmiotowego budynku na istniejącej sieci wodociągowej, - drogi pożarowe to ulice przyległe do budynku oraz droga dojazdowa do posesji sąsiednich. 6

Odprowadzenie wód opadowych odbywać się będzie na zasadach dotychczasowych, tj. powierzchniowo zgodnie ze spadkiem terenu.

7 11. NORMY I ROZPORZĄDZENIA ZASTOSOWANE W PROJEKCIE PN-82/B-02000: OBCIĄŻENIA BUDOWLI Zasady ustalania wartości PN-82/B-02001: OBCIĄŻENIA BUDOWLI Obciążenia stałe PN-82/B-02003: OBCIĄŻENIA BUDOWLI Obciążenia technologiczne i montażowe PN-80/B-02010: OBCIĄŻENIA W OBLICZENIACH STATYCZNYCH Obciążenie śniegiem PN-77/B-02011: OBCIĄZENIA W OBLICZENIACH STATYCZNYCH Obciążenie wiatrem PN-76/B-03001: KONSTRUKCJE I PODŁOŻA BUDOWLI Ogólne zasady obliczeń PN-90/B-03000: PROJEKTY BUDOWLANE Obliczenia statyczne PN/B : KONSTRUKCJE BETONOWE, ŻELBETOWE I SPRĘŻONE Obliczenia statyczne i projektowanie PN/B Konstrukcje z drewna i materiałów drewnopochodnych.obliczenia statyczne i projektowanie. Materiały PN-90/B-03200: KONSTRUKCJE STALOWE Obliczenia statyczne i projektowanie PN-81/B grunty budowlane PSADOWIENIE BEZPOŚREDNIE BUDOWLI Obliczenia statyczne i projektowanie. PN-91/B OCHRONA CIEPLNA BUDYNKÓW Wymagania i obliczenia PN-87/B KONSTRUKCJE MUROWE Obliczenia statyczne i projektowanie. PN-74/B SPOSOBY WYKONANIA BADANIA MAKROSKOPOWEGO GRUNTU PN-86/B GRUNTY BUDOWLANE Określenia, symbole, podział i opis gruntów PN-ISO 9836:1997 WŁAŚCIWOŚCI UŻYTKOWE W BUDOWNICTWIE Określenie i obliczanie wskaźników powierzchniowych i kubaturowych PN-89/B Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze. Opracował: arch.jacek Kazimierczak inż. Paweł Król Pińczów r. 7

KONSTRUKCJE I PODŁOŻA BUDOWLI Ogólne zasady obliczeń PN-90/B-03000: PROJEKTY BUDOWLANE Obliczenia statyczne PN/B-03264-1999: KONSTRUKCJE BETONOWE, ŻELBETOWE I SPRĘŻONE Obliczenia statyczne i
