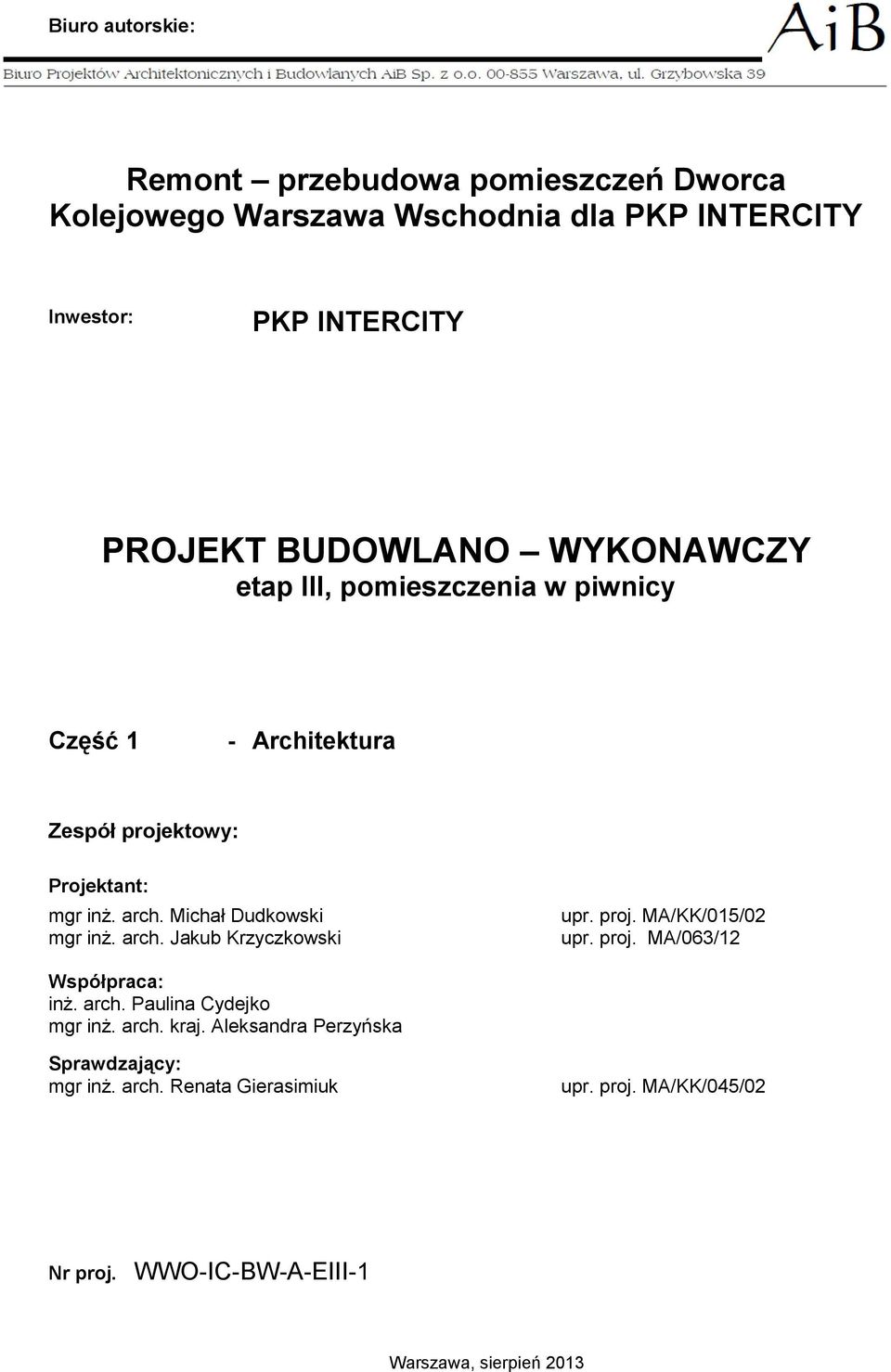

1 Remont przebudowa pomieszczeń Dworca Kolejowego Warszawa Wschodnia dla PKP INTERCITY Inwestor: PKP INTERCITY PROJEKT BUDOWLANO WYKONAWCZY etap III, pomieszczenia w piwnicy Część 1 - Architektura Zespół projektowy: Projektant: mgr inż. arch. Michał Dudkowski mgr inż. arch. Jakub Krzyczkowski upr. proj. MA/KK/015/02 upr. proj. MA/063/12 Współpraca: inż. arch. Paulina Cydejko mgr inż. arch. kraj. Aleksandra Perzyńska Sprawdzający: mgr inż. arch. Renata Gierasimiuk upr. proj. MA/KK/045/02 Nr proj. WWO-IC-BW-A-EIII-1 Warszawa, sierpień 2013

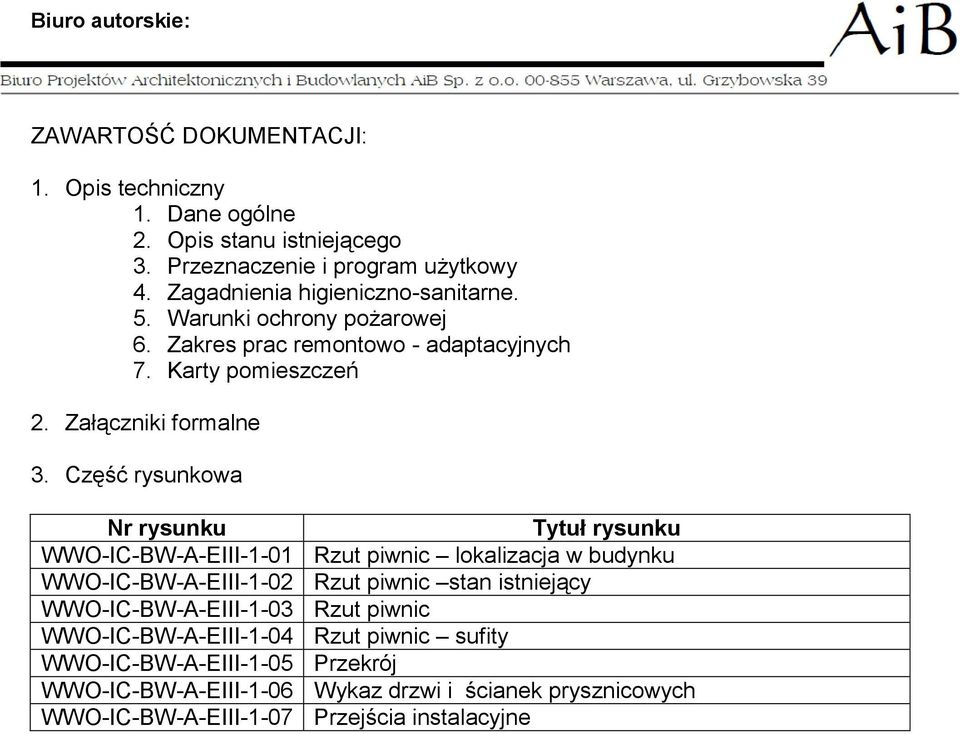

2 ZAWARTOŚĆ DOKUMENTACJI: 1. Opis techniczny 1. Dane ogólne 2. Opis stanu istniejącego 3. Przeznaczenie i program użytkowy 4. Zagadnienia higieniczno-sanitarne. 5. Warunki ochrony pożarowej 6. Zakres prac remontowo - adaptacyjnych 7. Karty pomieszczeń 2. Załączniki formalne 3. Część rysunkowa Nr rysunku Tytuł rysunku WWO-IC-BW-A-EIII-1-01 Rzut piwnic lokalizacja w budynku WWO-IC-BW-A-EIII-1-02 Rzut piwnic stan istniejący WWO-IC-BW-A-EIII-1-03 Rzut piwnic WWO-IC-BW-A-EIII-1-04 Rzut piwnic sufity WWO-IC-BW-A-EIII-1-05 Przekrój WWO-IC-BW-A-EIII-1-06 Wykaz drzwi i ścianek prysznicowych WWO-IC-BW-A-EIII-1-07 Przejścia instalacyjne

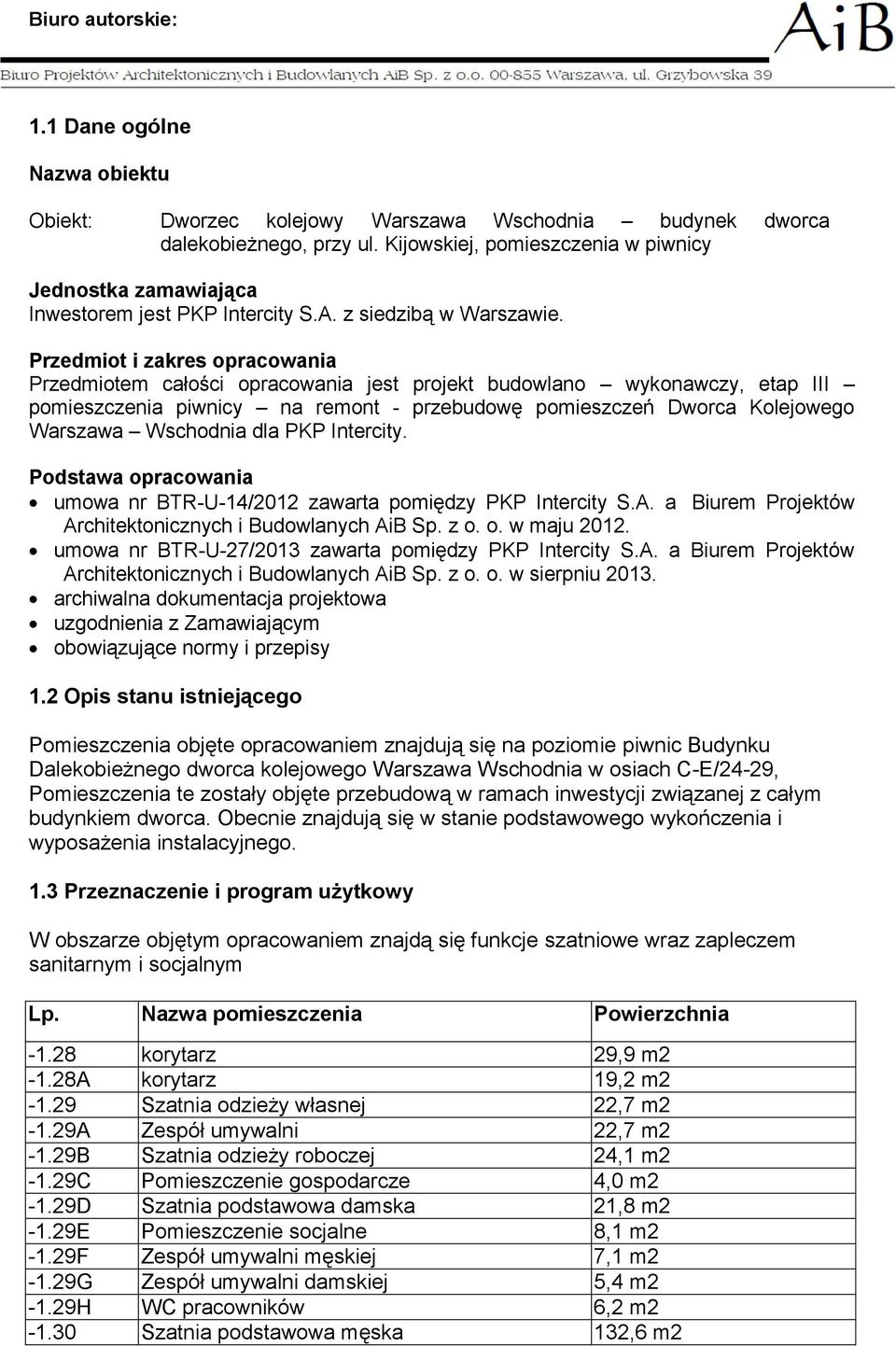

3 1.1 Dane ogólne Nazwa obiektu Obiekt: Dworzec kolejowy Warszawa Wschodnia budynek dworca dalekobieżnego, przy ul. Kijowskiej, pomieszczenia w piwnicy Jednostka zamawiająca Inwestorem jest PKP Intercity S.A. z siedzibą w Warszawie. Przedmiot i zakres opracowania Przedmiotem całości opracowania jest projekt budowlano wykonawczy, etap III pomieszczenia piwnicy na remont - przebudowę pomieszczeń Dworca Kolejowego Warszawa Wschodnia dla PKP Intercity. Podstawa opracowania umowa nr BTR-U-14/2012 zawarta pomiędzy PKP Intercity S.A. a Biurem Projektów Architektonicznych i Budowlanych AiB Sp. z o. o. w maju umowa nr BTR-U-27/2013 zawarta pomiędzy PKP Intercity S.A. a Biurem Projektów Architektonicznych i Budowlanych AiB Sp. z o. o. w sierpniu archiwalna dokumentacja projektowa uzgodnienia z Zamawiającym obowiązujące normy i przepisy 1.2 Opis stanu istniejącego Pomieszczenia objęte opracowaniem znajdują się na poziomie piwnic Budynku Dalekobieżnego dworca kolejowego Warszawa Wschodnia w osiach C-E/24-29, Pomieszczenia te zostały objęte przebudową w ramach inwestycji związanej z całym budynkiem dworca. Obecnie znajdują się w stanie podstawowego wykończenia i wyposażenia instalacyjnego. 1.3 Przeznaczenie i program użytkowy W obszarze objętym opracowaniem znajdą się funkcje szatniowe wraz zapleczem sanitarnym i socjalnym Lp. Nazwa pomieszczenia Powierzchnia korytarz 29,9 m2-1.28a korytarz 19,2 m Szatnia odzieży własnej 22,7 m2-1.29a Zespół umywalni 22,7 m2-1.29b Szatnia odzieży roboczej 24,1 m2-1.29c Pomieszczenie gospodarcze 4,0 m2-1.29d Szatnia podstawowa damska 21,8 m2-1.29e Pomieszczenie socjalne 8,1 m2-1.29f Zespół umywalni męskiej 7,1 m2-1.29g Zespół umywalni damskiej 5,4 m2-1.29h WC pracowników 6,2 m Szatnia podstawowa męska 132,6 m2

4 Razem 303,2 m2 1.4 Zagadnienia higieniczno - sanitarne Zespół pomieszczeń przewidziano dla obsługi szatniowej pracowników Inter City. W zespole tym znajdą się: - Szatnie odzieży roboczej dla tzw. pracowników brudnych. Wg wskazań zamawiającego z szatni będą korzystać wyłącznie mężczyźni. Przewidziano w pomieszczeniach szatniowych szafki dla 34 osób. Jednocześnie może korzystać się do 10 osób w zespole pomieszczeń szatni brudnej. - Szatnia podstawowa damska. Przewidziano w pomieszczeniach szatniowych szafki dla 35 osób. Jednocześnie może korzystać się do 8 osób. - Szatnia podstawowa męska. Przewidziano w pomieszczeniach szatniowych szafki dla 195 osób. Jednocześnie może korzystać się do 8 osób. Ilość osób przebywających w zespole szatniowym jest wynikiem ruchu pociągów przyjeżdżających i odjeżdżających ze stacji Warszawa Wschodnia i obsługujących te pociągi załóg pociągowych. Stąd niewielka ilość osób korzystających z szatni jednocześnie. W kompleksie wszystkich szatni znajdują się umywalnie z natryskami i wc oraz miejsca do siedzenia dostosowane do ilości osób tam przebywających równocześnie. W zespole pomieszczeń znajda się również: - pokój socjalny do spożywania posiłków przez tzw pracowników brudnych - wc dla tzw pracowników brudnych - pomieszczenie na sprzęt do sprzątania ze zlewem i złączką do węża. 1.5 Warunki ochrony pożarowej Niniejszy projekt pozostawia istniejący układ stref pożarowych w budynku. Projektowane szatnie zostaną wydzielone jako mniejszy zespół pomieszczeń w istniejącej Strefie 7 PM. Pomieszczenia te zostaną wydzielone ścianą o odporności ogniowej REI 120 i drzwiami EI 60. Istniejące windy zostaną wydzielone przedsionkiem pożarowym o odporności ogniowej REI 120 i drzwiami o odporności ogniowej EI 60. Warunki ewakuacji: Z zespołu pomieszczeń prowadzi wyjście na drogę ewakuacyjną a następnie w dwóch kierunkach: - do sąsiedniej strefy pożarowej (strefa 6) - do klatki schodowej kls. 5 a następnie na poziom parteru i na zewnątrz budynku. Pozostałe rozwiązania związane z ochroną pożarową wynikają ze zrealizowanego Projektu Budowlanego z IX 2009 r.

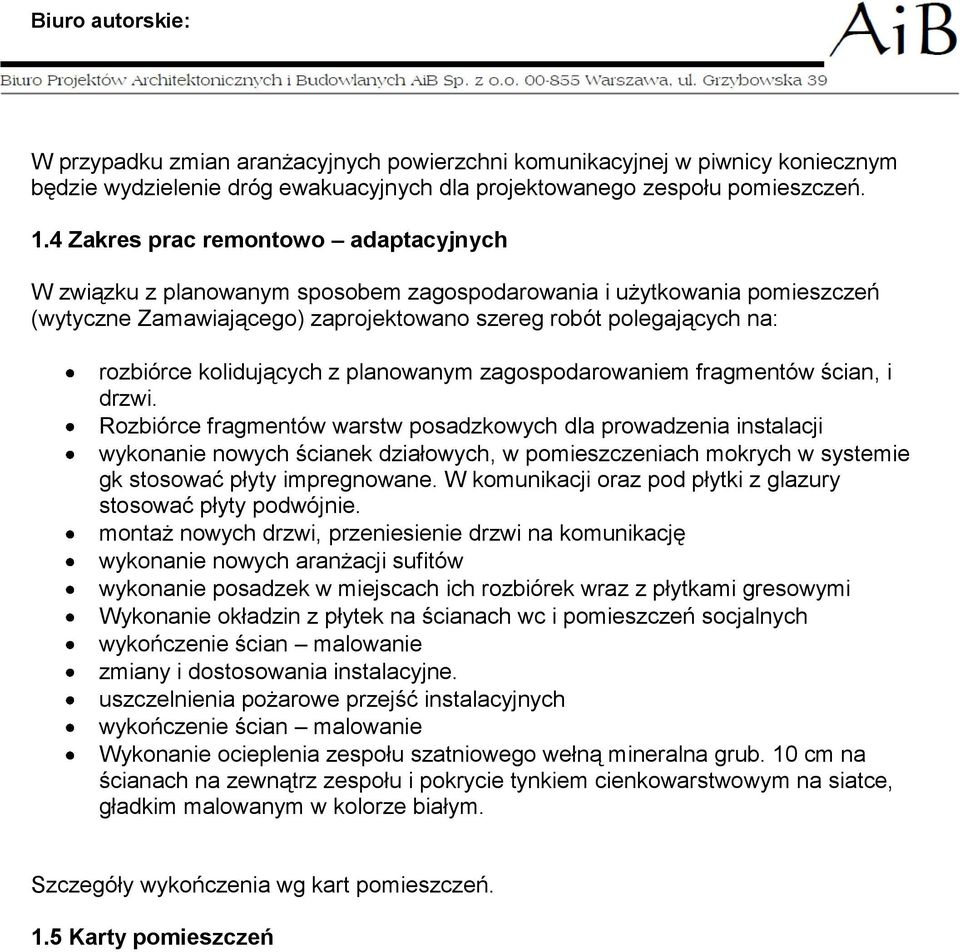

5 W przypadku zmian aranżacyjnych powierzchni komunikacyjnej w piwnicy koniecznym będzie wydzielenie dróg ewakuacyjnych dla projektowanego zespołu pomieszczeń. 1.4 Zakres prac remontowo adaptacyjnych W związku z planowanym sposobem zagospodarowania i użytkowania pomieszczeń (wytyczne Zamawiającego) zaprojektowano szereg robót polegających na: rozbiórce kolidujących z planowanym zagospodarowaniem fragmentów ścian, i drzwi. Rozbiórce fragmentów warstw posadzkowych dla prowadzenia instalacji wykonanie nowych ścianek działowych, w pomieszczeniach mokrych w systemie gk stosować płyty impregnowane. W komunikacji oraz pod płytki z glazury stosować płyty podwójnie. montaż nowych drzwi, przeniesienie drzwi na komunikację wykonanie nowych aranżacji sufitów wykonanie posadzek w miejscach ich rozbiórek wraz z płytkami gresowymi Wykonanie okładzin z płytek na ścianach wc i pomieszczeń socjalnych wykończenie ścian malowanie zmiany i dostosowania instalacyjne. uszczelnienia pożarowe przejść instalacyjnych wykończenie ścian malowanie Wykonanie ocieplenia zespołu szatniowego wełną mineralna grub. 10 cm na ścianach na zewnątrz zespołu i pokrycie tynkiem cienkowarstwowym na siatce, gładkim malowanym w kolorze białym. Szczegóły wykończenia wg kart pomieszczeń. 1.5 Karty pomieszczeń

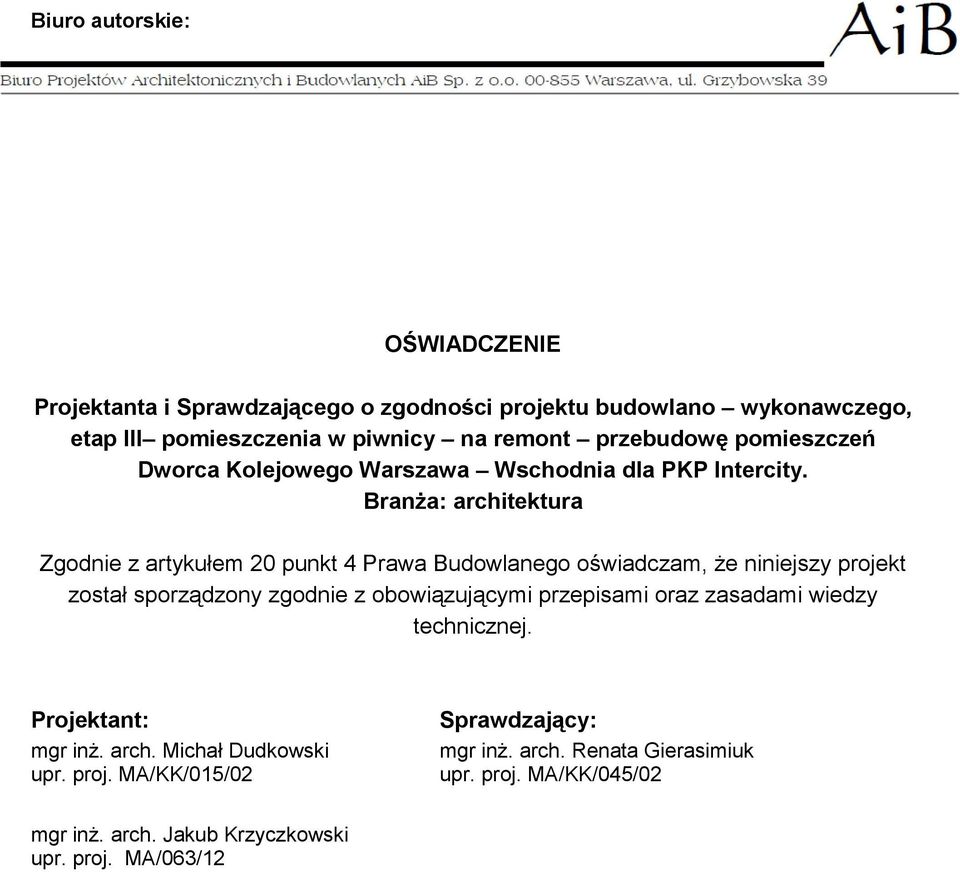

6 OŚWIADCZENIE Projektanta i Sprawdzającego o zgodności projektu budowlano wykonawczego, etap III pomieszczenia w piwnicy na remont przebudowę pomieszczeń Dworca Kolejowego Warszawa Wschodnia dla PKP Intercity. Branża: architektura Zgodnie z artykułem 20 punkt 4 Prawa Budowlanego oświadczam, że niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: mgr inż. arch. Michał Dudkowski upr. proj. MA/KK/015/02 Sprawdzający: mgr inż. arch. Renata Gierasimiuk upr. proj. MA/KK/045/02 mgr inż. arch. Jakub Krzyczkowski upr. proj. MA/063/12
