1 PROJEKT ARCHITEKTONICZNO - BUDOWLANY Temat: Remont sal lekcyjnych 18, 36, 50 z zapleczami w budynku Zespołu Szkół Ekonomicznych Lokalizacja: Olsztyn, ul. Bałtycka 37 Inwestor: Zespół Szkół Ekonomicznych Olsztyn, ul. Bałtycka 37 kwiecień 2011 r.

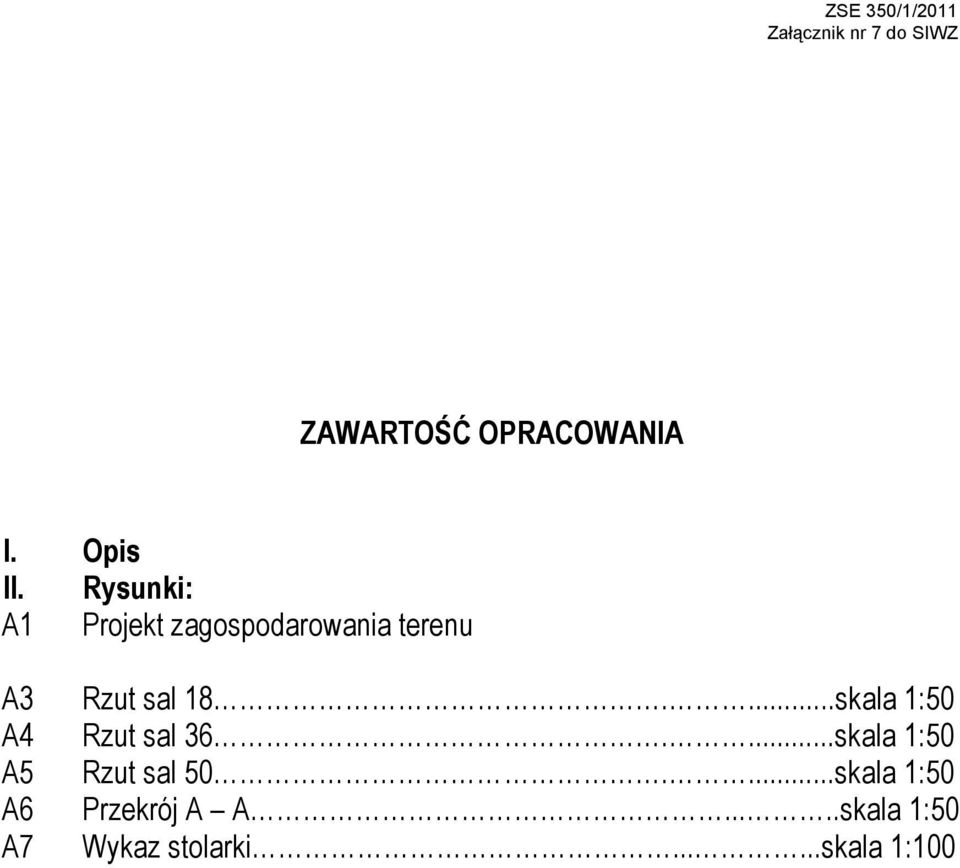

2 ZAWARTOŚĆ OPRACOWANIA I. Opis II. Rysunki: A1 Projekt zagospodarowania terenu A3 Rzut sal skala 1:50 A4 Rzut sal skala 1:50 A5 Rzut sal skala 1:50 A6 Przekrój A A.....skala 1:50 A7 Wykaz stolarki......skala 1:100

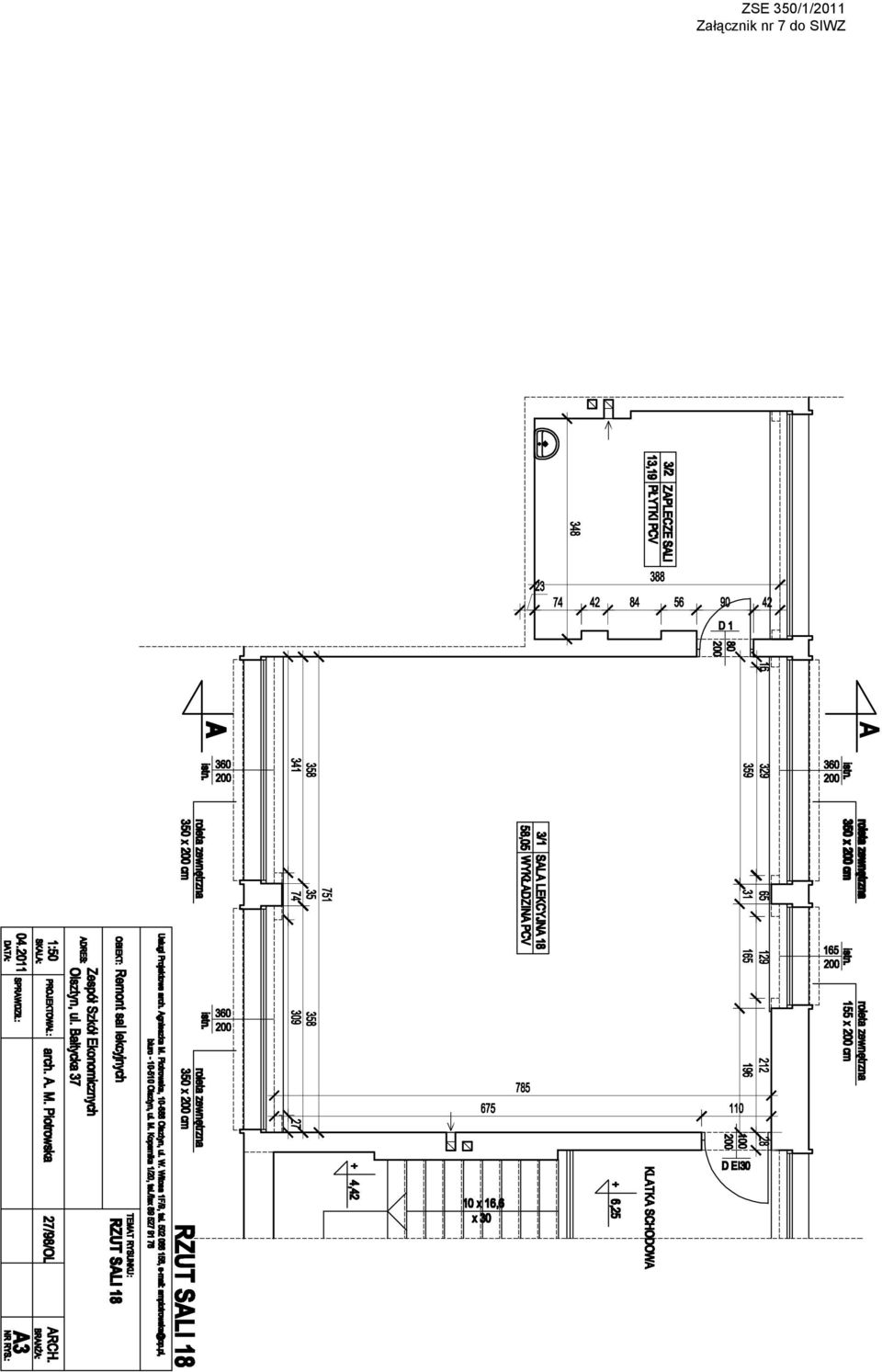

18....skala 1:50 A4 Rzut sal 36....skala 1:50 A5 Rzut sal 50.

3 OPIS do projektu remontu sal lekcyjnych 18, 36, 50 z zapleczami w budynku Zespołu Szkół Ekonomicznych w Olsztynie przy ul. Bałtyckiej 37. I. Podstawa opracowania: - zlecenie Inwestora; - wizja w terenie i pomiary z natury; - uzgodnienia z Inwestorem i międzybranżowe. II. Stan istniejący Sale objęte opracowaniem znajdują się w dwóch bryłach stanowiących część budynku szkoły. Dostępne są z trzech różnych klatek schodowych. Bryła budynku jest trzykondygnacyjny, ze stropodachem płaskim jednospadowym, niewentylowanym Rozwiązania budowlane: - ściany zewnętrzne i wewnętrzne nośne murowane; - przewody wentylacyjne w wewnętrznych poprzecznych ścianach nośnych; - stropy międzykondygnacyjne nad salami lekcyjnymi żebrowe, szkolny typ S1, nad klatkami schodowymi DMS; - stropodach niewentylowany jednospadowy; - schody wewnętrzne żelbetowe Wykończenie: - ściany i sufity tynk cementowo wapienny gr.1,5 cm, malowanie farbą emulsyjną; - w salach lekcyjnych lamperia olejna na wys. 150 cm; - na wprost projektora fragment ściany 190 x 160 cm malowany farbą ekranową; - posadzki w salach lekcyjnych nowa wykładzina PCV z wywinięciem 10 cm na ściany, na zapleczu sal stare płytki PCV, cokoliki z listewek drewnianych; - stolarka okienna zewnętrzna PCV nowa, parapety wewnętrzne lastrykowe szer. 27 cm, gr. 6 cm; - stolarka wewnętrzna drzwi typowe płytowe, ościeżnice stalowe; - w sali 36 drzwi i ościeżnice wymienione na nowe płytowe w okleinie drewnopodobnej, wokół otworu listwy maskujące ościeżnicę w kolorze drzwi Instalacje wewnętrzne: - elektryczna; - wodno kanalizacyjna na zapleczu; - c.o.

Stan istniejący Sale objęte opracowaniem znajdują się w dwóch bryłach stanowiących część budynku szkoły. Dostępne są z trzech różnych klatek schodowych.

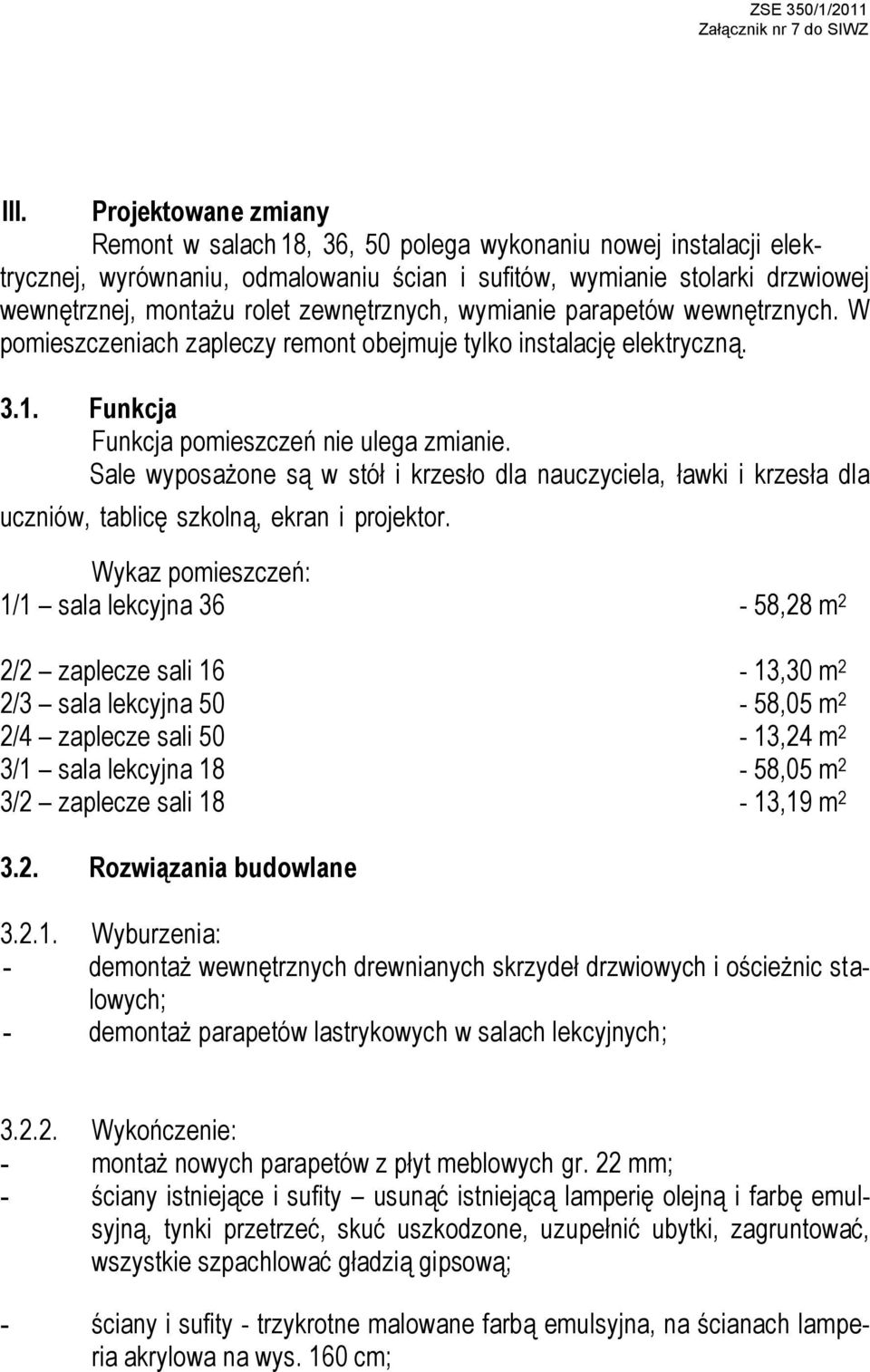

4 III. Projektowane zmiany Remont w salach 18, 36, 50 polega wykonaniu nowej instalacji elektrycznej, wyrównaniu, odmalowaniu ścian i sufitów, wymianie stolarki drzwiowej wewnętrznej, montażu rolet zewnętrznych, wymianie parapetów wewnętrznych. W pomieszczeniach zapleczy remont obejmuje tylko instalację elektryczną Funkcja Funkcja pomieszczeń nie ulega zmianie. Sale wyposażone są w stół i krzesło dla nauczyciela, ławki i krzesła dla uczniów, tablicę szkolną, ekran i projektor. Wykaz pomieszczeń: 1/1 sala lekcyjna 36-58,28 m 2 2/2 zaplecze sali 16-13,30 m 2 2/3 sala lekcyjna 50-58,05 m 2 2/4 zaplecze sali 50-13,24 m 2 3/1 sala lekcyjna 18-58,05 m 2 3/2 zaplecze sali 18-13,19 m Rozwiązania budowlane Wyburzenia: - demontaż wewnętrznych drewnianych skrzydeł drzwiowych i ościeżnic stalowych; - demontaż parapetów lastrykowych w salach lekcyjnych; Wykończenie: - montaż nowych parapetów z płyt meblowych gr. 22 mm; - ściany istniejące i sufity usunąć istniejącą lamperię olejną i farbę emulsyjną, tynki przetrzeć, skuć uszkodzone, uzupełnić ubytki, zagruntować, wszystkie szpachlować gładzią gipsową; - ściany i sufity - trzykrotne malowane farbą emulsyjna, na ścianach lamperia akrylowa na wys. 160 cm;

Sale wyposażone są w stół i krzesło dla nauczyciela, ławki i krzesła dla uczniów, tablicę szkolną, ekran i projektor.

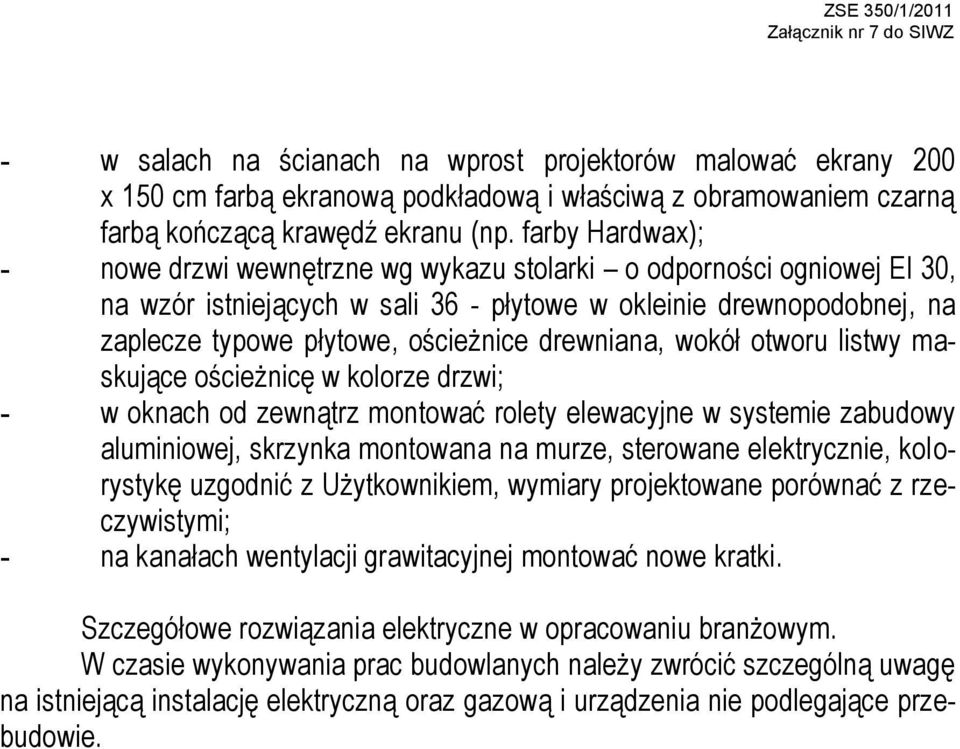

5 - w salach na ścianach na wprost projektorów malować ekrany 200 x 150 cm farbą ekranową podkładową i właściwą z obramowaniem czarną farbą kończącą krawędź ekranu (np. farby Hardwax); - nowe drzwi wewnętrzne wg wykazu stolarki o odporności ogniowej EI 30, na wzór istniejących w sali 36 - płytowe w okleinie drewnopodobnej, na zaplecze typowe płytowe, ościeżnice drewniana, wokół otworu listwy maskujące ościeżnicę w kolorze drzwi; - w oknach od zewnątrz montować rolety elewacyjne w systemie zabudowy aluminiowej, skrzynka montowana na murze, sterowane elektrycznie, kolorystykę uzgodnić z Użytkownikiem, wymiary projektowane porównać z rzeczywistymi; - na kanałach wentylacji grawitacyjnej montować nowe kratki. Szczegółowe rozwiązania elektryczne w opracowaniu branżowym. W czasie wykonywania prac budowlanych należy zwrócić szczególną uwagę na istniejącą instalację elektryczną oraz gazową i urządzenia nie podlegające przebudowie.

drewniana, wokół otworu listwy maskujące ościeżnicę w kolorze drzwi; - w oknach od zewnątrz montować rolety elewacyjne w systemie zabudowy aluminiowej, skrzynka montowana na murze, sterowane

6 ZSE 350/1/2011
