1 OPIS TECHNICZNY 1. DANE OGÓLNE 1.1. Przedmiot opracowania Przedmiotem opracowania jest remont pomieszczeń Izby Przyjęć w budynku Szpitala Świętej Rodziny przy ul. Jarochowskiego 18 w Poznaniu Inwestor Specjalistyczny Zespół Opieki Zdrowotnej nad Matką i Dzieckiem w Poznaniu ul. Bolesława Krysiewicza 7/ Poznań 1.3. Cel opracowania Celem inwestycji jest wykonanie remontu następujących pomieszczeń Izby Przyjęć: Pomieszczenie nr 089 Łazienka Pomieszczenie nr 095 Kabina Dla Pacjentek Pomieszczenie nr 096 Gabinet USG Pomieszczenie nr 097 Gabinet Lekarski Pomieszczenie nr 098 Izba Przyjęć 1.4. Zakres opracowania Zakres opracowania obejmuje roboty rozbiórkowe, budowlane i instalacyjne związane z remontem pomieszczeń wymienionych w pkt. 1.3., zlokalizowanych w poziomie kondygnacji parteru budynku szpitalnego, w tym: rozbiórki istniejących posadzek rozbiórki okładziny ścian z płytek ceramicznych demontaż drzwi demontaż podokiennika uzupełnienie i wykonanie nowych tynków cementowo-wapiennych wykonanie obudowy z płyt gipsowo kartonowych H2 na ruszcie metalowym wykonanie warstwy wyrównawczej i wylewki na powierzchni po usuniętych starych posadzkach wykonanie izolacji ścian i podłogi z folii w płynie położenie nowych okładzin posadzek z wykładziny PCV i płytek ceramicznych montaż podokiennika wykonanie okładziny malarskiej ścian i sufitów z farby lateksowej zmywalnej dwuwarstwowo wraz z położeniem gładzi gipsowych wykonanie okładziny ścian z płytek ceramicznych montaż nowych drzwi aluminiowych i płytowych wykonanie instalacji sanitarnych w tym: demontaż urządzeń sanitarnych demontaż i ponowny montaż grzejników c.o. montaż odwodnienia liniowego z rusztem zamontowanie nowych urządzeń sanitarnych zamontowanie nowego grzejnika płytowego wykonanie instalacji elektrycznych w tym: położenie nowej instalacji elektrycznej podtynkowo demontaż i ponowny montaż osprzętu elektrycznego wymiana białego montażu.

2 1.5. Podstawa opracowania Inwentaryzacja budowlana budynku z 2006 roku. Wizja lokalna. Inwentaryzacja budowlana remontowanych pomieszczeń 2. OPIS STANU ISTNIEJĄCEGO 2.1. Pomieszczenie nr Łazienka Okładziny ściany pokryte płytkami ceramicznymi do wysokości 2,04 m, ściany powyżej oraz strop malowane farbami akrylowymi, posadzka z płytek gresowych oraz wykładzina PCV w powierzchni projektowanego przesunięcia drzwi Stolarka drzwi płycinowe o wymiarach skrzydła 90x200 cm, okna PCV Podokiennik betonowy w okładzinie z płytek ceramicznych kanalizacja sanitarna instalacja ciepłej i zimnej wody wyposażenie umywalka U- 50 wraz z baterią, miska ustępowa, natrysk wraz z baterią instalacja c.o. grzejnik żeliwny 10-żebrowy, typ TA1 o wysokości 40 cm instalacja elektryczna przyzywowa Pomieszczenie nr 095 Kabina dla pacjentek Okładziny część ścian pokryta płytkami ceramicznymi do wysokości 2,00 m, na pozostałej powierzchni ściany oraz strop malowane farbami akrylowymi, posadzka z płytek ceramicznych Stolarka drzwi płycinowe o wymiarach skrzydła 90x200 cm Pomieszczenie nr 096 Gabinet USG Okładziny ściany na całej wysokości pokryte płytkami ceramicznymi, sufit podwieszany mineralny, posadzka w okładzinie z płytek ceramicznych Stolarka drzwi płycinowe o wymiarach skrzydła 90x200 cm kanalizacja sanitarna instalacja ciepłej i zimnej wody wyposażenie umywalka U- 60 wraz z baterią instalacja c.o. grzejnik aluminiowy członowy, 8-żebrowy, o wysokości 58 cm instalacja okablowania strukturalnego Pomieszczenie nr 097 Gabinet lekarski

3 Okładziny ściany malowane farbami akrylowymi, przy umywalce pokryte płytkami ceramicznymi do wysokości 1,70 m, sufit podwieszany mineralny, posadzka wyłożona płytkami ceramicznymi Stolarka drzwi płycinowe o wymiarach skrzydła 80x200 cm szt. 2 kanalizacja sanitarna instalacja ciepłej i zimnej wody wyposażenie umywalka U- 55 wraz z baterią instalacja c.o. grzejnik aluminiowy członowy, 10-żebrowy, o wysokości 58 cm instalacja okablowania strukturalnego Pomieszczenie nr 098 Izba Przyjęć Okładziny ściany na całej wysokości oraz strop malowane farbami akrylowymi, na posadzce wykładzina PCV Stolarka drzwi płycinowe o wymiarach skrzydła 90x200 cm instalacja c.o. grzejnik płytowy, PC /900 instalacja okablowania strukturalnego. 3. ZAKRES REMONTU 3.1. Pomieszczenie nr Łazienka Demontaż okładziny ścian z płytek ceramicznych Zdjęcie okładziny posadzki z płytek terakotowych i zdjęcie wykładziny PCV przy drzwiach Skucie progu przy wejściu do pomieszczenia natrysku Skucie narożnika ściany oraz skucie w celu wyrównania płaszczyzny ściany Wykucie z muru: podokiennika betonowego w okładzinie z płytek ceramicznych Demontaż drzwi Wykonanie wyprawy tynkarskiej na ścianach po demontażu okładziny z płytek ceramicznych wraz z wyrównaniem uskoku ściany Wykonanie izolacji pionowej z folii w płynie Folbit lub równoważne - na ścianach natrysku do wys. 2,00 m, na pozostałych ścianach łazienki do wys. 0,50 m dwuwarstwowo Położenie na ścianach okładziny z płytek ceramicznych Wykonanie okładziny posadzki z płytek ceramicznych antypoślizgowych kl. R10 wraz z wyrównaniem i gruntowaniem podłoża, położeniem warstwy wyrównawczej wraz z gruntowaniem, wykonaniem wylewki i izolacji posadzki folią w płynie Folbit lub równoważne dwuwarstwowo

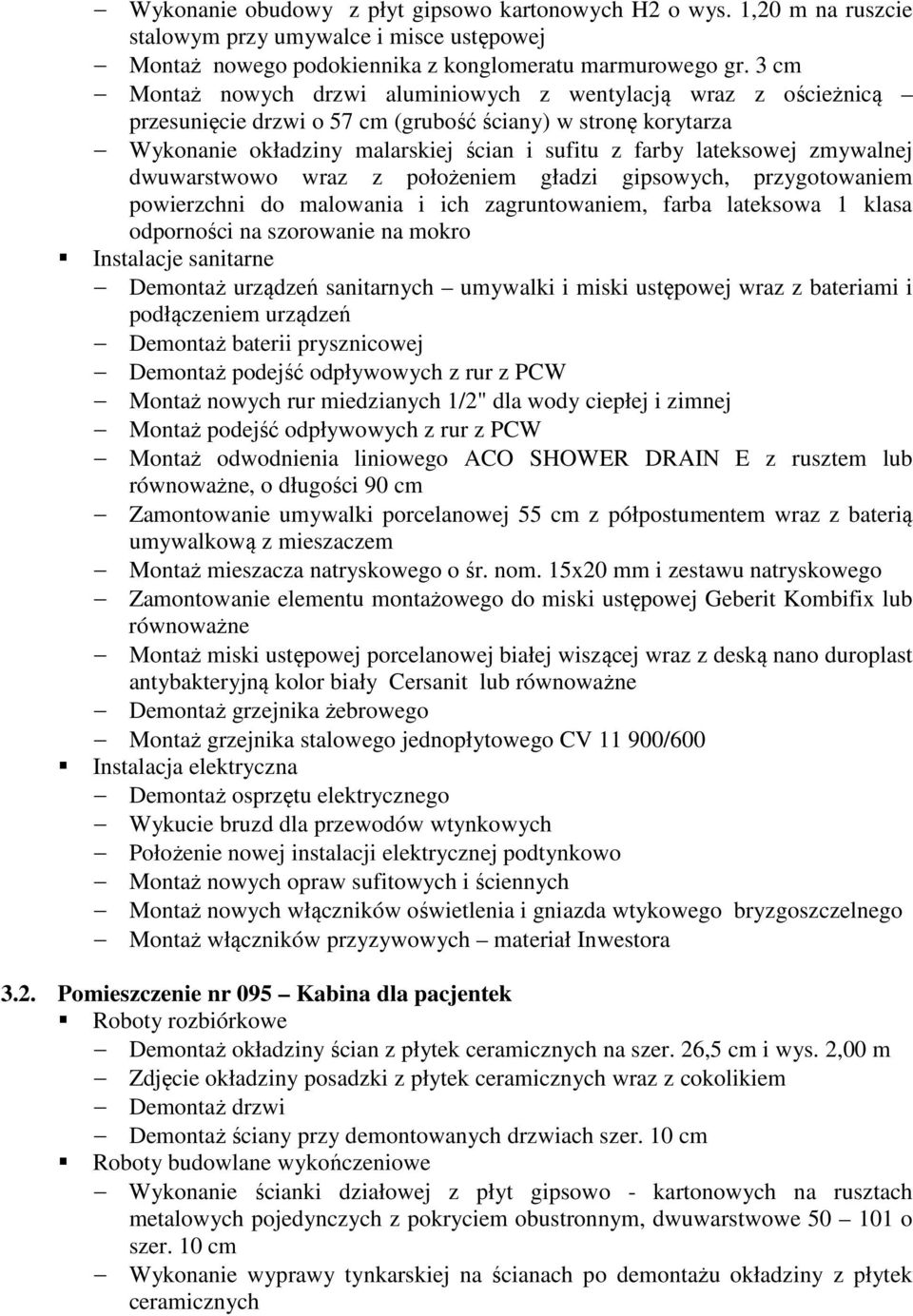

4 Wykonanie obudowy z płyt gipsowo kartonowych H2 o wys. 1,20 m na ruszcie stalowym przy umywalce i misce ustępowej Montaż nowego podokiennika z konglomeratu marmurowego gr. 3 cm Montaż nowych drzwi aluminiowych z wentylacją wraz z ościeżnicą przesunięcie drzwi o 57 cm (grubość ściany) w stronę korytarza Wykonanie okładziny malarskiej ścian i sufitu z farby lateksowej zmywalnej odporności na szorowanie na mokro Demontaż urządzeń sanitarnych umywalki i miski ustępowej wraz z bateriami i podłączeniem urządzeń Demontaż baterii prysznicowej Demontaż podejść odpływowych z rur z PCW Montaż nowych rur miedzianych 1/2" dla wody ciepłej i zimnej Montaż podejść odpływowych z rur z PCW Montaż odwodnienia liniowego ACO SHOWER DRAIN E z rusztem lub równoważne, o długości 90 cm Zamontowanie umywalki porcelanowej 55 cm z półpostumentem wraz z baterią umywalkową z mieszaczem Montaż mieszacza natryskowego o śr. nom. 15x20 mm i zestawu natryskowego Zamontowanie elementu montażowego do miski ustępowej Geberit Kombifix lub równoważne Montaż miski ustępowej porcelanowej białej wiszącej wraz z deską nano duroplast antybakteryjną kolor biały Cersanit lub równoważne Demontaż grzejnika żebrowego Montaż grzejnika stalowego jednopłytowego CV /600 Wykucie bruzd dla przewodów wtynkowych Położenie nowej instalacji elektrycznej podtynkowo Montaż nowych opraw sufitowych i ściennych Montaż nowych włączników oświetlenia i gniazda wtykowego bryzgoszczelnego Montaż włączników przyzywowych materiał Inwestora 3.2. Pomieszczenie nr 095 Kabina dla pacjentek Demontaż okładziny ścian z płytek ceramicznych na szer. 26,5 cm i wys. 2,00 m Zdjęcie okładziny posadzki z płytek ceramicznych wraz z cokolikiem Demontaż drzwi Demontaż ściany przy demontowanych drzwiach szer. 10 cm Wykonanie ścianki działowej z płyt gipsowo - kartonowych na rusztach metalowych pojedynczych z pokryciem obustronnym, dwuwarstwowe o szer. 10 cm Wykonanie wyprawy tynkarskiej na ścianach po demontażu okładziny z płytek ceramicznych

5 Wykonanie okładziny malarskiej ścian i sufitu z farby lateksowej zmywalnej odporności na szorowanie na mokro. ścianę na wys. 10 cm, wraz z wyrównaniem i gruntowaniem podłoża, położeniem warstwy wyrównawczej wraz z gruntowaniem i wykonaniem wylewki Montaż nowych drzwi aluminiowych pełnych wraz z ościeżnicą Demontaż i ponowny montaż oprawy sufitowej Montaż nowego włącznika oświetlenia i gniazda wtykowego Demontaż i ponowny montaż czujki pożarowej Pomieszczenie nr 096 Gabinet USG Demontaż uszkodzonej okładziny u dołu jednej ściany z płytek ceramicznych do wys. 23 cm Demontaż okładziny ściany przy drzwiach po demontażu drzwi Zdjęcie okładziny posadzki z płytek ceramicznych Demontaż drzwi Wykonanie wyprawy tynkarskiej na ścianach po demontażu okładziny z płytek ceramicznych Położenie na ścianie okładziny z płytek ceramicznych - portal przy zdemontowanych drzwiach ścianę na wys. 23 cm, wraz z wyrównaniem i gruntowaniem podłoża, położeniem warstwy wyrównawczej wraz z gruntowaniem, wykonaniem wylewki Montaż nowych drzwi płycinowych obiektowych pełnych z przesunięciem o 44 cm (grubość ściany) w stronę kabiny dla pacjentek 3.4. Pomieszczenie nr 097 Gabinet lekarski Zdjęcie okładziny posadzki z płytek ceramicznych wraz z cokolikiem Demontaż drzwi płycinowych o wymiarach skrzydła 80x200 cm szt. 2 Demontaż kratki wentylacyjnej ścianę na wys. 10 cm, wraz z wyrównaniem i gruntowaniem podłoża, położeniem

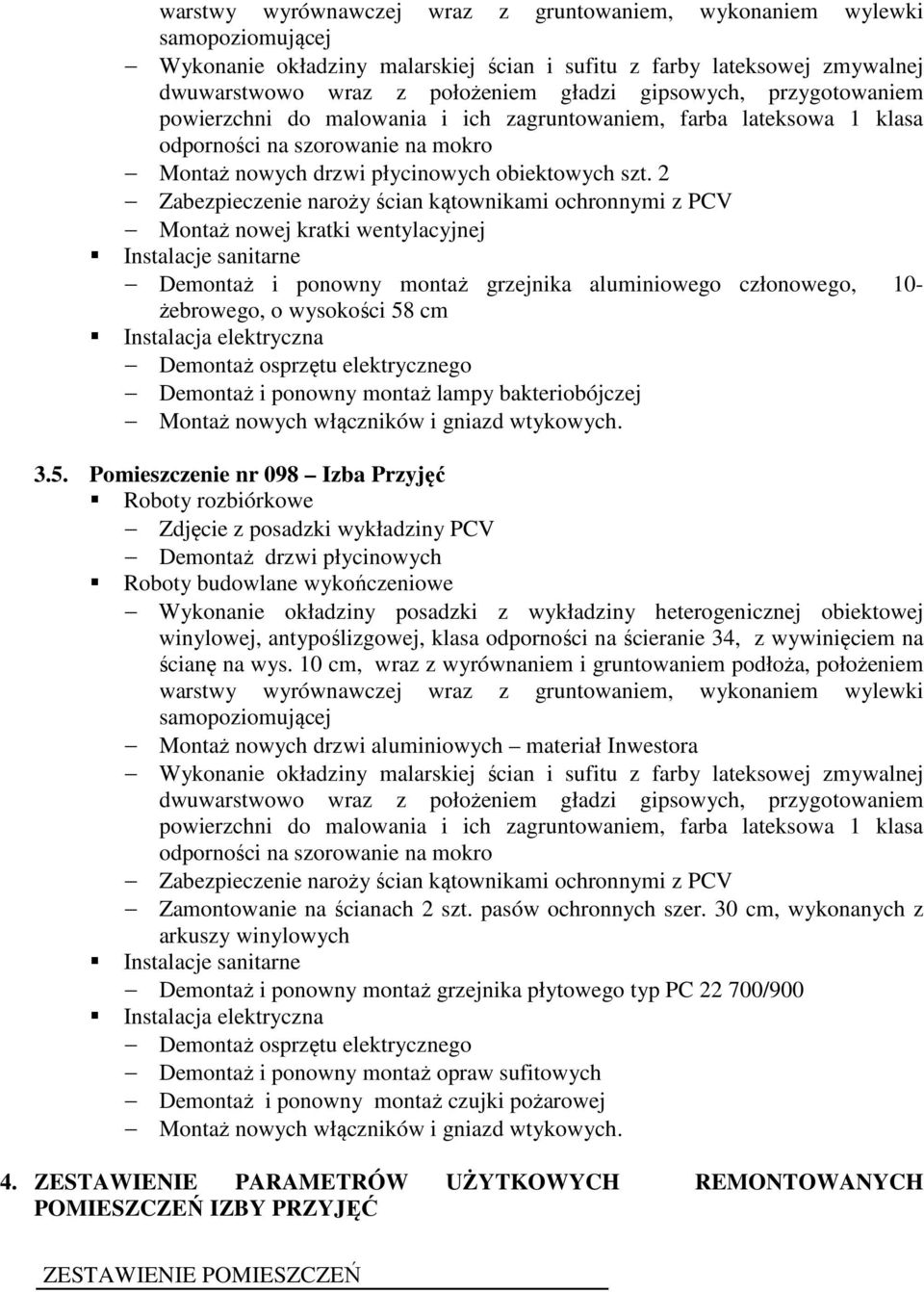

6 warstwy wyrównawczej wraz z gruntowaniem, wykonaniem wylewki Wykonanie okładziny malarskiej ścian i sufitu z farby lateksowej zmywalnej odporności na szorowanie na mokro Montaż nowych drzwi płycinowych obiektowych szt. 2 Montaż nowej kratki wentylacyjnej Demontaż i ponowny montaż grzejnika aluminiowego członowego, 10- żebrowego, o wysokości 58 cm Demontaż i ponowny montaż lampy bakteriobójczej Montaż nowych włączników i gniazd wtykowych Pomieszczenie nr 098 Izba Przyjęć Zdjęcie z posadzki wykładziny PCV Demontaż drzwi płycinowych ścianę na wys. 10 cm, wraz z wyrównaniem i gruntowaniem podłoża, położeniem warstwy wyrównawczej wraz z gruntowaniem, wykonaniem wylewki Montaż nowych drzwi aluminiowych materiał Inwestora Wykonanie okładziny malarskiej ścian i sufitu z farby lateksowej zmywalnej odporności na szorowanie na mokro Zamontowanie na ścianach 2 szt. pasów ochronnych szer. 30 cm, wykonanych z arkuszy winylowych Demontaż i ponowny montaż grzejnika płytowego typ PC /900 Demontaż i ponowny montaż opraw sufitowych Demontaż i ponowny montaż czujki pożarowej Montaż nowych włączników i gniazd wtykowych. 4. ZESTAWIENIE PARAMETRÓW UŻYTKOWYCH REMONTOWANYCH POMIESZCZEŃ IZBY PRZYJĘĆ ZESTAWIENIE POMIESZCZEŃ

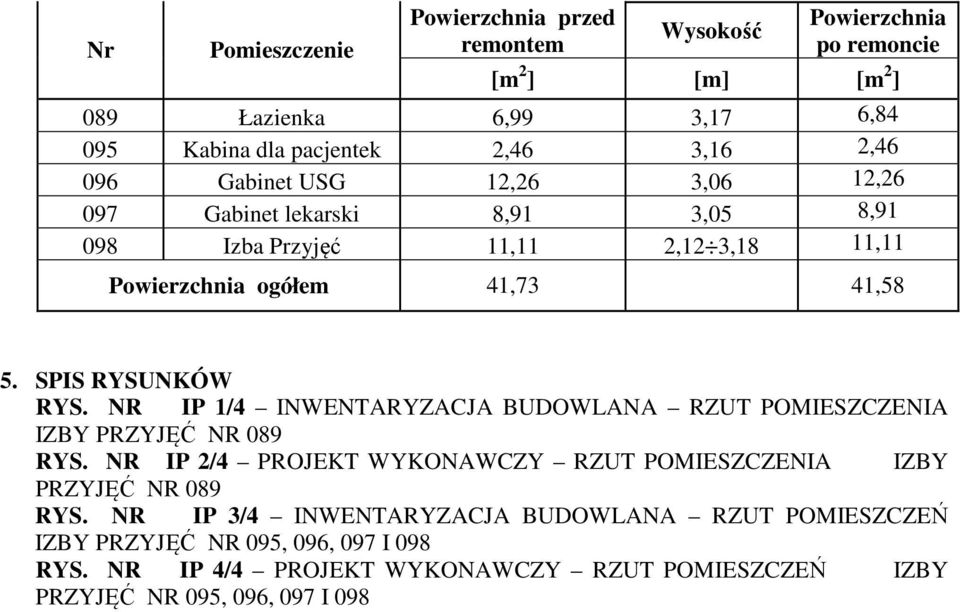

7 Nr Pomieszczenie Powierzchnia przed remontem Wysokość Powierzchnia po remoncie [m 2 ] [m] [m 2 ] 089 Łazienka 6,99 3,17 6, Kabina dla pacjentek 2,46 3,16 2, Gabinet USG 12,26 3,06 12, Gabinet lekarski 8,91 3,05 8, Izba Przyjęć 11,11 2,12 3,18 11,11 Powierzchnia ogółem 41,73 41,58 5. SPIS RYSUNKÓW RYS. NR IP 1/4 INWENTARYZACJA BUDOWLANA RZUT POMIESZCZENIA IZBY PRZYJĘĆ NR 089 RYS. NR IP 2/4 PROJEKT WYKONAWCZY RZUT POMIESZCZENIA IZBY PRZYJĘĆ NR 089 RYS. NR IP 3/4 INWENTARYZACJA BUDOWLANA RZUT POMIESZCZEŃ IZBY PRZYJĘĆ NR 095, 096, 097 I 098 RYS. NR IP 4/4 PROJEKT WYKONAWCZY RZUT POMIESZCZEŃ IZBY PRZYJĘĆ NR 095, 096, 097 I 098
