1 BIURO ARCHITEKTONICZNE Projekt Katarzyna Teusz ul. Melchiora Wańkowicza 1/8, Złotów, tel.kom PRACOWNIA: ul. Bohaterów Westerplatte 14/LU3, Złotów PROJEKT Remontu i modernizacji pomieszczeń z przeznaczeniem na Centrum Aktywizacji Zawodowej w Złotowie przy ul. Kolejowej INWESTOR: Powiatowy urząd Pracy w Złotowie Ul. Kolejowa Złotów STYCZEŃ 2010

2 SPIS RYSUNKÓW 1. Inwentaryzacja parter skala 1: Adaptacja parter skala 1: Adaptacja parter skala 1:100 Kolorystyka ścian 4. Stolarka ścianki szklane skala 1:50 5. Stolarka drzwi wewnętrzne skala 1:50 6. Stolarka ścianka składana skala 1:50

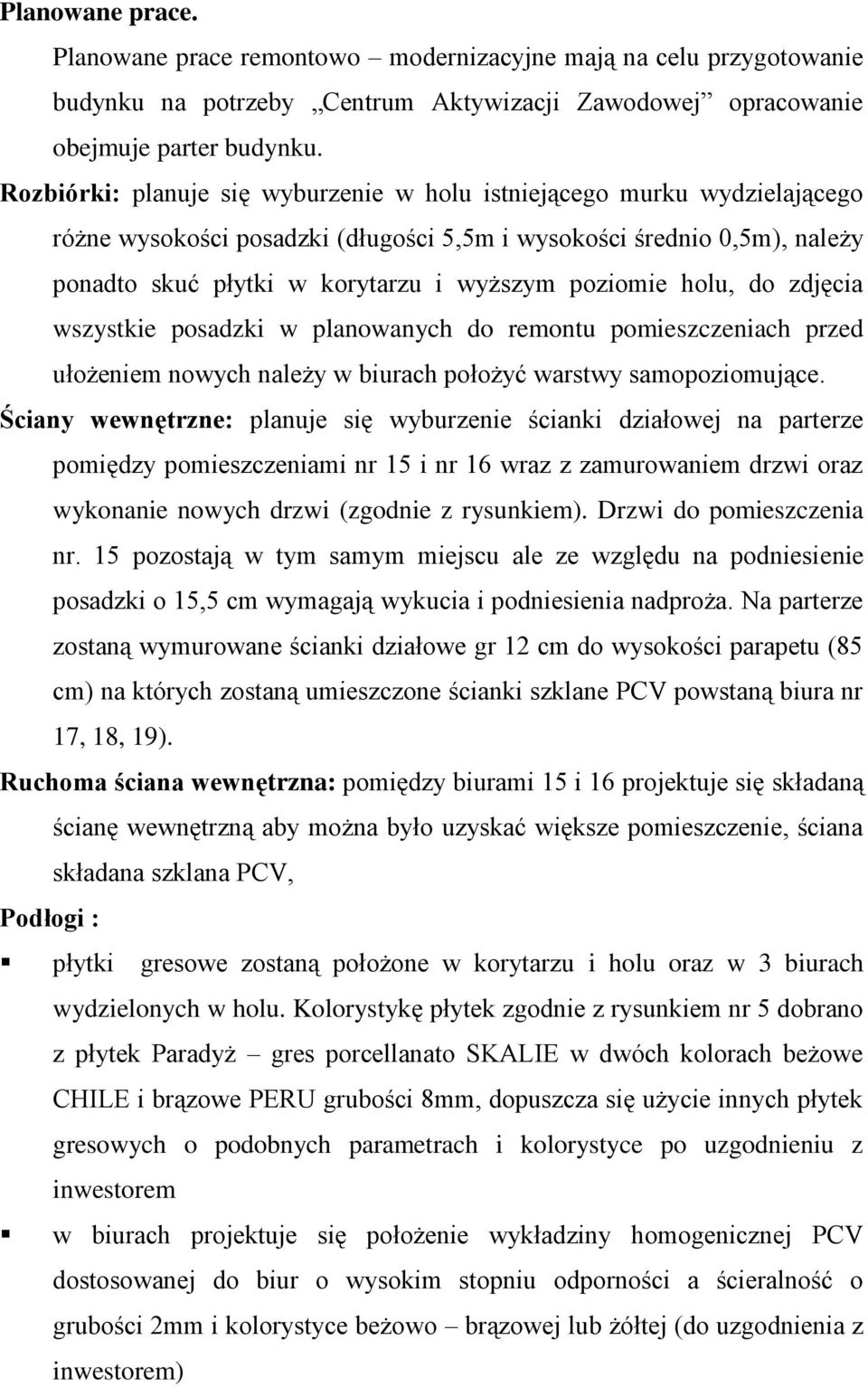

3 Planowane prace. Planowane prace remontowo modernizacyjne mają na celu przygotowanie budynku na potrzeby Centrum Aktywizacji Zawodowej opracowanie obejmuje parter budynku. Rozbiórki: planuje się wyburzenie w holu istniejącego murku wydzielającego różne wysokości posadzki (długości 5,5m i wysokości średnio 0,5m), należy ponadto skuć płytki w korytarzu i wyższym poziomie holu, do zdjęcia wszystkie posadzki w planowanych do remontu pomieszczeniach przed ułożeniem nowych należy w biurach położyć warstwy samopoziomujące. Ściany wewnętrzne: planuje się wyburzenie ścianki działowej na parterze pomiędzy pomieszczeniami nr 15 i nr 16 wraz z zamurowaniem drzwi oraz wykonanie nowych drzwi (zgodnie z rysunkiem). Drzwi do pomieszczenia nr. 15 pozostają w tym samym miejscu ale ze względu na podniesienie posadzki o 15,5 cm wymagają wykucia i podniesienia nadproża. Na parterze zostaną wymurowane ścianki działowe gr 12 cm do wysokości parapetu (85 cm) na których zostaną umieszczone ścianki szklane PCV powstaną biura nr 17, 18, 19). Ruchoma ściana wewnętrzna: pomiędzy biurami 15 i 16 projektuje się składaną ścianę wewnętrzną aby można było uzyskać większe pomieszczenie, ściana składana szklana PCV, Podłogi : płytki gresowe zostaną położone w korytarzu i holu oraz w 3 biurach wydzielonych w holu. Kolorystykę płytek zgodnie z rysunkiem nr 5 dobrano z płytek Paradyż gres porcellanato SKALIE w dwóch kolorach beżowe CHILE i brązowe PERU grubości 8mm, dopuszcza się użycie innych płytek gresowych o podobnych parametrach i kolorystyce po uzgodnieniu z inwestorem w biurach projektuje się położenie wykładziny homogenicznej PCV dostosowanej do biur o wysokim stopniu odporności a ścieralność o grubości 2mm i kolorystyce beżowo brązowej lub żółtej (do uzgodnienia z inwestorem)

4 w wiatrołapie należy umieścić wycieraczkę wewnętrzną wpuszczoną w płytki, Posadzki: planuje się zlikwidowanie różnicy wysokości w holu i biurach nr 15 i 16 (15,5cm) należy ułożyć 7cm gr styropianu z wylewką z gładzi cementowej M10 gr 7cm zbrojoną siatkami systemowymi, Wykończenie ścian wewnętrznych. Miejsca prowadzenia nowych przewodów elektrycznych (bruzdy) wykończyć gładzią gipsową, wszystkie ściany pomalowane farbami emulsyjnymi - kolor żółty we wszystkich pomieszczeniach rodzaj koloru dobrano z wzornika DULUX nr 35YY 71/474 dopuszcza się zmianę produktu przy zachowaniu kolorystyki (zmiany odcienia do uzgodnienia z inwestorem). w korytarzu i hali ściany od posadzki zabezpieczone tynkami mozaikowymi w układzie zgodnym z rysunkiem nr 5 (od posadzki 85cm tynk mozaikowy następnie pas farby emulsyjnej gr 15 cm i ponownie tynk mozaikowy 30 cm), tynk mozaikowy z kamyków w kolorze żółtym brązowym, białym i pomarańczowym z wzornika ATLAS kolor 312 z innych do uzgodnienia z inwestorem kolor należy dobrać do posadzki i ścian. Wykończenie sufitów. Na parterze w biurach nr 15 i 16 zostanie wyburzona ścianka działowa i należy uzupełnić istniejący sufit podwieszany Wszystkie sufity w biurach malowane farbą emulsyjną w kolorze białym, należy odciąć pas szerokości 10 cm na ścianie i również pomalować go w kolorze białym, Stolarka drzwiowa wewnętrzna projektuje drzwi na parterze (2 sztuk) do biur (pom. nr 16 i 15) kolorystyka drzwi oleina w kolorze mahoniowym,. Stolarka okienna bez zmian. Demontaż istniejących parapetów drewnianych i montaż nowych (19 sztuk).

5 Zestawienie powierzchni pomieszczeń przewidzianych w pracach remontowych na potrzeby Centrum Aktywizacji Zawodowej: PARTER: 1. Wiatrołap 3,4m 2 2. Biuro 15,1m 2 3. Biuro 15,8m 2 4. Biuro 15,6m 2 5. Biuro 15,7m 2 6. Biuro 15,6m 2 7. Serwerownia 8. Biuro 9. Biuro 10,8m Biuro 10,6m Biuro 10,2m Biuro 13. Korytarz 52,4m Hol 49,5m Biuro 31,2m Biuro 29,7m Biuro 7,3m Biuro 8,9m Biuro 15,3m 2 RAZEM = 307,1m 2
