Płetwonurek KDP/CMAS ** (P2)

Transkrypt

1 Płetwonurek KDP/CMAS ** (P2) Płetwonurek KDP/CMAS ** (P2) KDP CMAS

2 Zagadnienia Ciśnienie Zależność pomiędzy ciśnieniem, objętością i temperaturą Ciśnienie w mieszaninach gazów Rozpuszczalność gazów w cieczach Podstawy hydrodynamiki Płetwonurek KDP/CMAS ** (P2) KDP CMAS

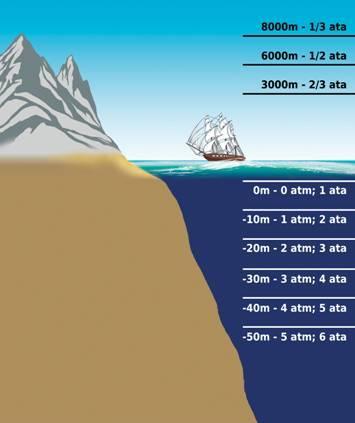

3 Ciśnienie Iloraz siły działającej prostopadle do powierzchni, podzielona przez powierzchnię, na jaką działa P F S Ciśnienie atmosferyczne nacisk atmosfery (słupa powietrza), równomiernie rozłożony na powierzchnię Ziemi maleje wraz z wysokością n.p.m (nieliniowo) Płetwonurek KDP/CMAS ** (P2) KDP CMAS

4 Ciśnienie Ciśnienie hydrostatyczne nacisk słupa cieczy na ciała w niej zanurzone, równomiernie rozłożony rośnie wraz z głębokością (liniowo) zależy od gęstości cieczy woda słodka/słona Ciśnienie absolutne (ciśnienie otoczenia) - suma ciśnienia atmosferycznego i hydrostatycznego Płetwonurek KDP/CMAS ** (P2) KDP CMAS

5 Podstawowe prawa gazowe Prawo Boyle a Mariotta (izotermiczne) wzrost ciśnienia w stałej temperaturze powoduje spadek objętości gazu kompresja skafandra wraz z głębokością urazy ciśnieniowe wzrost zużycia powietrza wraz z głębokością P V = constans T = constans P1 V1 = P2 V2 Płetwonurek KDP/CMAS ** (P2) KDP CMAS

6 Podstawowe prawa gazowe Prawo Charlesa (izochoryczne) wzrost ciśnienia w stałej objętości powoduje wzrost temperatury gazu wzrost temperatury butli podczas ładowania spadek ciśnienia w butli po ostygnięciu P T = constans V = constans P1 T1 = P2 T2 Płetwonurek KDP/CMAS ** (P2) KDP CMAS

7 Podstawowe prawa gazowe Prawo Gay-Lussaca (izobaryczne) wzrost temperatury przy stałym ciśnieniu powoduje wzrost objętości gazu V T = constans P = constans V1 T1 = V2 T2 Płetwonurek KDP/CMAS ** (P2) KDP CMAS

8 Ciśnienie w mieszaninie gazów Prawo Daltona ciśnienie wywierane przez mieszaninę gazów jest równe sumie ciśnień wywieranych przez składniki mieszaniny, gdyby każdy z nich był umieszczany osobno w tych samych warunkach objętości i temperatury, jest ono zatem sumą ciśnień cząstkowych (parcjalnych). P i n i 1 P gi Pg 1 Pg 2 Pg P Fg.. Pg n Powietrze 0 m 10 m 20 m 30 m 40 m 50 m 66 m Tlen (21%) 0,21 ata 0,42 ata 0,63 ata 0,84 ata 1,05 ata 1,26 ata 1,60 ata Azot (78%) 0,78 ata 1,56 ata 2,34 ata 3,12 ata 3,90 ata 4,68 ata 5,93 ata Inne (1%) 0,01 ata 0,02 ata 0,03 ata 0,04 ata 0,05 ata 0,06 ata 0,66 ata Ciśnienie absolutne 1 ata 2 ata 3 ata 4 ata 5 ata 6 ata 7,6 ata Płetwonurek KDP/CMAS ** (P2) KDP CMAS

9 Rozpuszczalność gazów w cieczach Prawo Henry ego objętość gazu (V) rozpuszczonego w jednostce objętości cieczy, w stałej temperaturze, jest wprost proporcjonalna do ciśnienia parcjalnego tego gazu (P) nad powierzchnią cieczy V KH T KH(T) stała Henry ego, zależna od temperatury. rozpuszczalność gazów w cieczach rośnie wraz ze spadkiem temperatury P Płetwonurek KDP/CMAS ** (P2) KDP CMAS

10 Podstawy hydrodynamiki Opór hydrodynamiczny składowa wektora siły hydrodynamicznej równoległa do kierunku ruchu ciała względem cieczy i skierowana zawsze przeciwnie do kierunku ruchu ciała; siła hydrodynamiczna powstaje podczas ruchu ciała w cieczy gdy ruch ciała ustaje, siła oporu zanika D C X v 2 2 S D CX współczynnik siły oporu ρ gęstość cieczy v prędkość ciała względem cieczy SD powierzchnia czołowa (wystawiona na działanie siły oporu) Płetwonurek KDP/CMAS ** (P2) KDP CMAS

11 Podstawy hydrodynamiki Opór hydrodynamiczny opór hydrodynamiczny rośnie proporcjonalnie do powierzchni czołowej i kwadratu prędkości właściwa pozycja ciała, odpowiednia konfiguracja sprzętu spokojne, powolne ruchy Opór czołowy Opór czołowy Płetwonurek KDP/CMAS ** (P2) KDP CMAS

12 Pytania Płetwonurek KDP/CMAS ** (P2) KDP CMAS

13 Autorzy Tekst i opracowanie Piotrek Gliszczyński Zdjęcia Anna Dukalska-Belcarz Piotrek Gliszczyński Materiały promocyjne producentów sprzętu nurkowego Ilustracje Dominika Matecka Piotrek Gliszczyński Właściciel prawny: Komisja Działalności Podwodnej ZG PTTK Płetwonurek KDP/CMAS ** (P2) KDP CMAS
