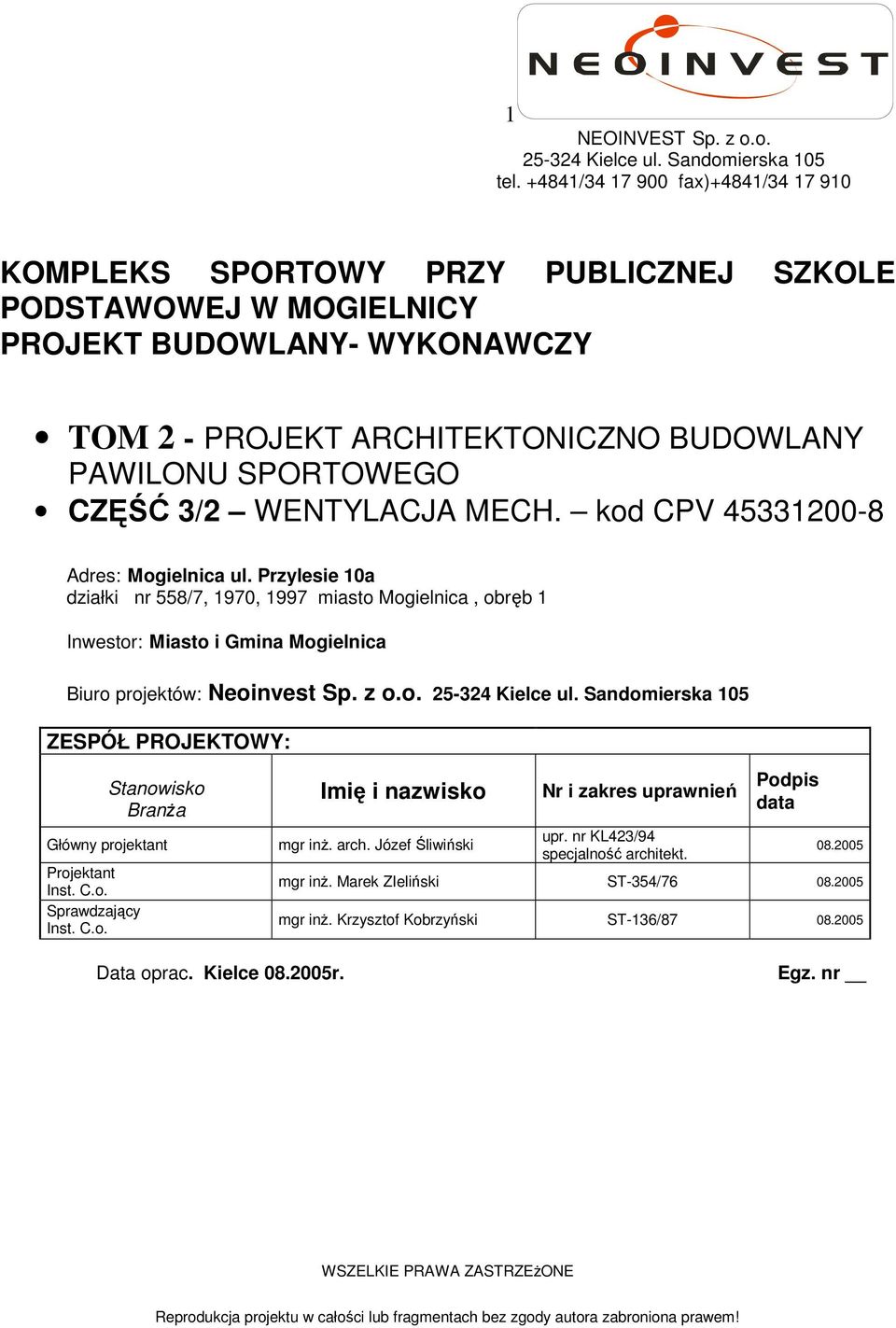

1 1 NEOINVEST Sp. z o.o Kielce ul. Sandomierska 105 tel / fax)+4841/ KOMPLEKS SPORTOWY PRZY PUBLICZNEJ SZKOLE PODSTAWOWEJ W MOGIELNICY PROJEKT BUDOWLANY- WYKONAWCZY TOM 2 - PROJEKT ARCHITEKTONICZNO BUDOWLANY PAWILONU SPORTOWEGO CZĘŚĆ 3/2 WENTYLACJA MECH. kod CPV Adres: Mogielnica ul. Przylesie 10a działki nr 558/7, 1970, 1997 miasto Mogielnica, obręb 1 Inwestor: Miasto i Gmina Mogielnica Biuro projektów: Neoinvest Sp. z o.o Kielce ul. Sandomierska 105 ZESPÓŁ PROJEKTOWY: Stanowisko BranŜa Główny projektant Projektant Inst. C.o. Sprawdzający Inst. C.o. Imię i nazwisko mgr inŝ. arch. Józef Śliwiński Nr i zakres uprawnień upr. nr KL423/94 specjalność architekt. Podpis data mgr inŝ. Marek ZIeliński ST-354/ mgr inŝ. Krzysztof Kobrzyński ST-136/ Data oprac. Kielce r. Egz. nr WSZELKIE PRAWA ZASTRZEŜONE Reprodukcja projektu w całości lub fragmentach bez zgody autora zabroniona prawem!

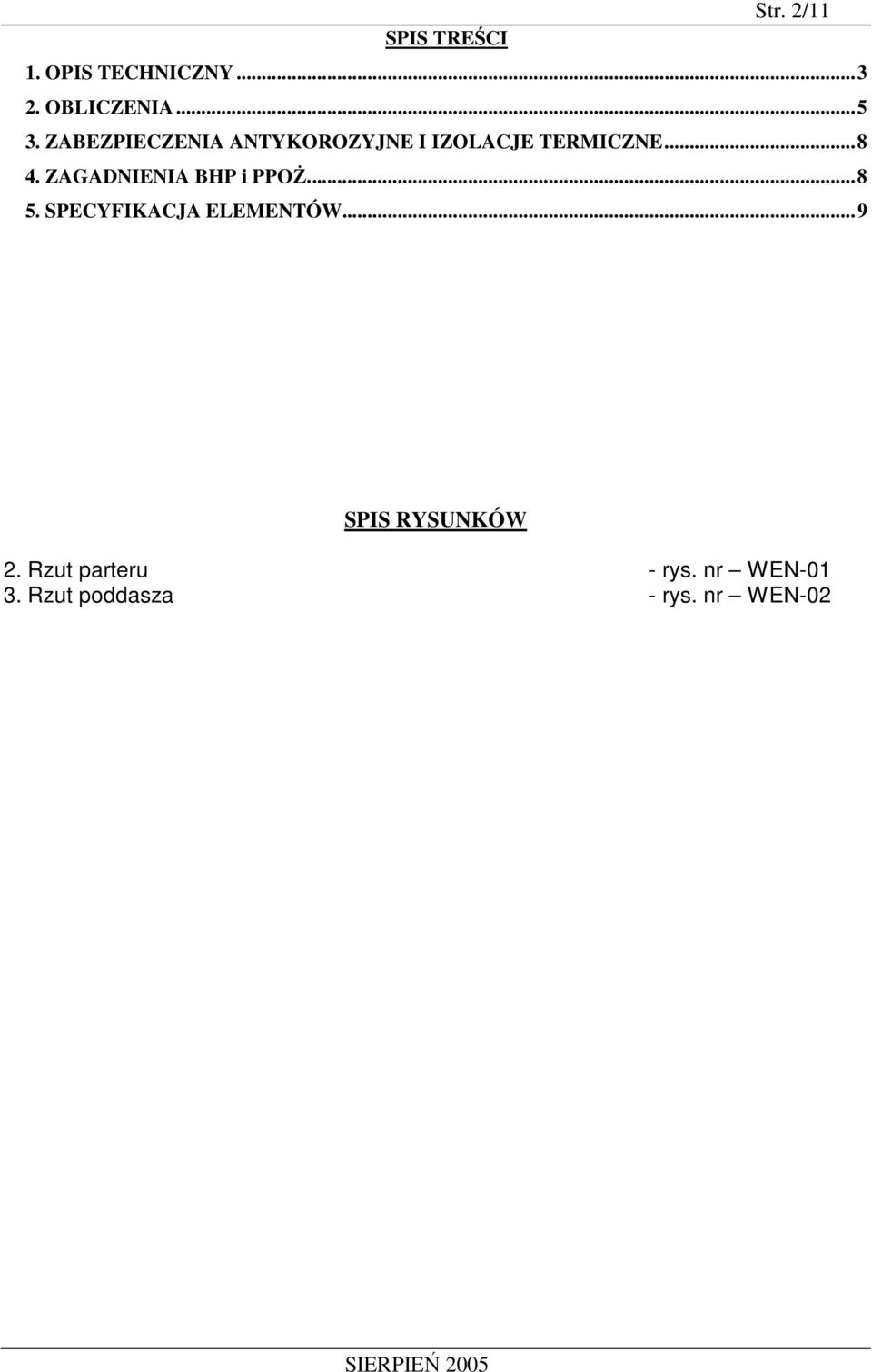

2 Str. 2/11 SPIS TREŚCI 1. OPIS TECHNICZNY OBLICZENIA ZABEZPIECZENIA ANTYKOROZYJNE I IZOLACJE TERMICZNE ZAGADNIENIA BHP i PPOś SPECYFIKACJA ELEMENTÓW...9 SPIS RYSUNKÓW 2. Rzut parteru - rys. nr WEN Rzut poddasza - rys. nr WEN-02

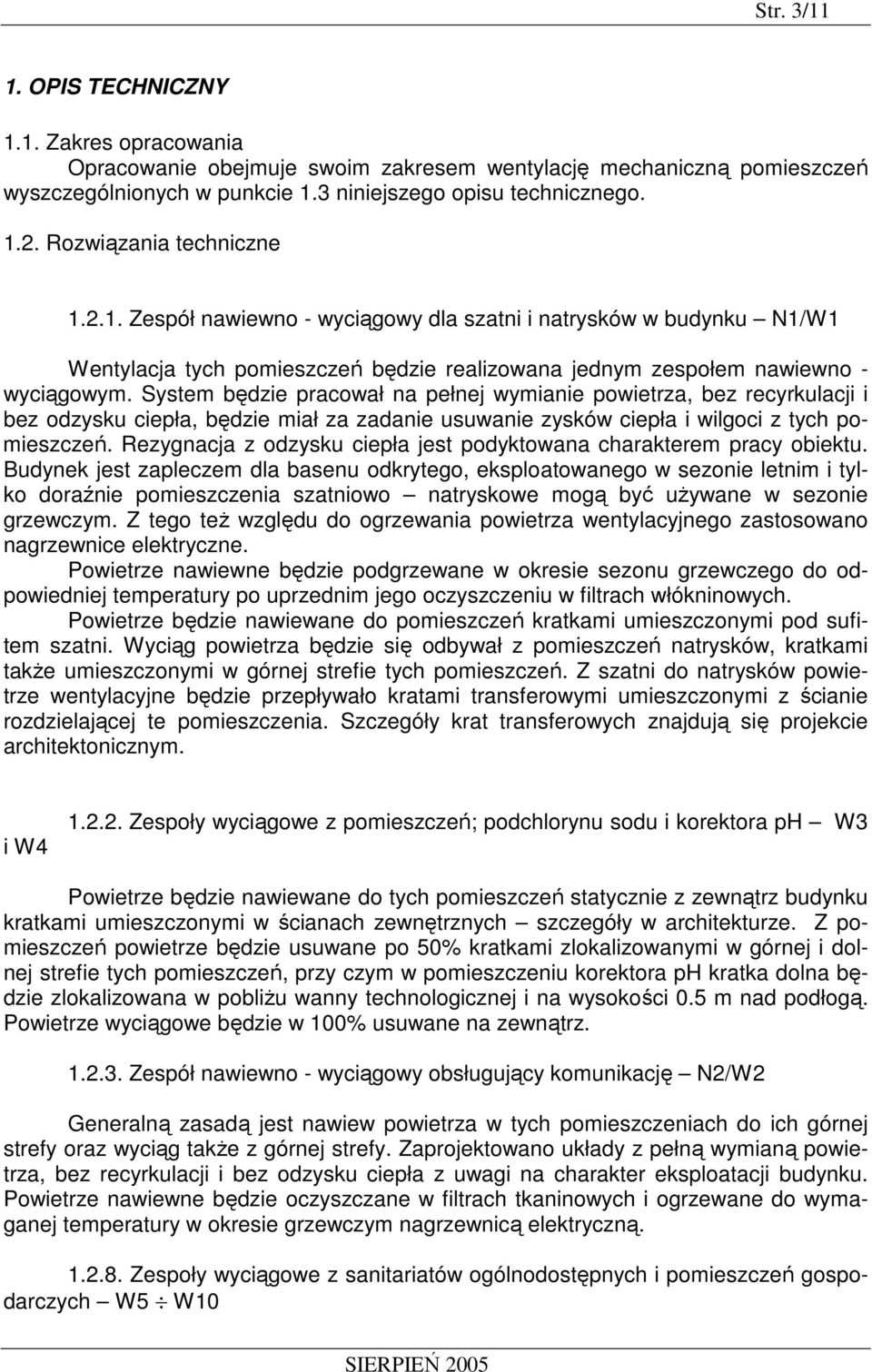

3 Str. 3/11 1. OPIS TECHNICZNY 1.1. Zakres opracowania Opracowanie obejmuje swoim zakresem wentylację mechaniczną pomieszczeń wyszczególnionych w punkcie 1.3 niniejszego opisu technicznego Rozwiązania techniczne Zespół nawiewno - wyciągowy dla szatni i natrysków w budynku N1/W1 Wentylacja tych pomieszczeń będzie realizowana jednym zespołem nawiewno - wyciągowym. System będzie pracował na pełnej wymianie powietrza, bez recyrkulacji i bez odzysku ciepła, będzie miał za zadanie usuwanie zysków ciepła i wilgoci z tych pomieszczeń. Rezygnacja z odzysku ciepła jest podyktowana charakterem pracy obiektu. Budynek jest zapleczem dla basenu odkrytego, eksploatowanego w sezonie letnim i tylko doraźnie pomieszczenia szatniowo natryskowe mogą być uŝywane w sezonie grzewczym. Z tego teŝ względu do ogrzewania powietrza wentylacyjnego zastosowano nagrzewnice elektryczne. Powietrze nawiewne będzie podgrzewane w okresie sezonu grzewczego do odpowiedniej temperatury po uprzednim jego oczyszczeniu w filtrach włókninowych. Powietrze będzie nawiewane do pomieszczeń kratkami umieszczonymi pod sufitem szatni. Wyciąg powietrza będzie się odbywał z pomieszczeń natrysków, kratkami takŝe umieszczonymi w górnej strefie tych pomieszczeń. Z szatni do natrysków powietrze wentylacyjne będzie przepływało kratami transferowymi umieszczonymi z ścianie rozdzielającej te pomieszczenia. Szczegóły krat transferowych znajdują się projekcie architektonicznym. i W Zespoły wyciągowe z pomieszczeń; podchlorynu sodu i korektora ph W3 Powietrze będzie nawiewane do tych pomieszczeń statycznie z zewnątrz budynku kratkami umieszczonymi w ścianach zewnętrznych szczegóły w architekturze. Z pomieszczeń powietrze będzie usuwane po 50% kratkami zlokalizowanymi w górnej i dolnej strefie tych pomieszczeń, przy czym w pomieszczeniu korektora ph kratka dolna będzie zlokalizowana w pobliŝu wanny technologicznej i na wysokości 0.5 m nad podłogą. Powietrze wyciągowe będzie w 100% usuwane na zewnątrz Zespół nawiewno - wyciągowy obsługujący komunikację N2/W2 Generalną zasadą jest nawiew powietrza w tych pomieszczeniach do ich górnej strefy oraz wyciąg takŝe z górnej strefy. Zaprojektowano układy z pełną wymianą powietrza, bez recyrkulacji i bez odzysku ciepła z uwagi na charakter eksploatacji budynku. Powietrze nawiewne będzie oczyszczane w filtrach tkaninowych i ogrzewane do wymaganej temperatury w okresie grzewczym nagrzewnicą elektryczną Zespoły wyciągowe z sanitariatów ogólnodostępnych i pomieszczeń gospodarczych W5 W10

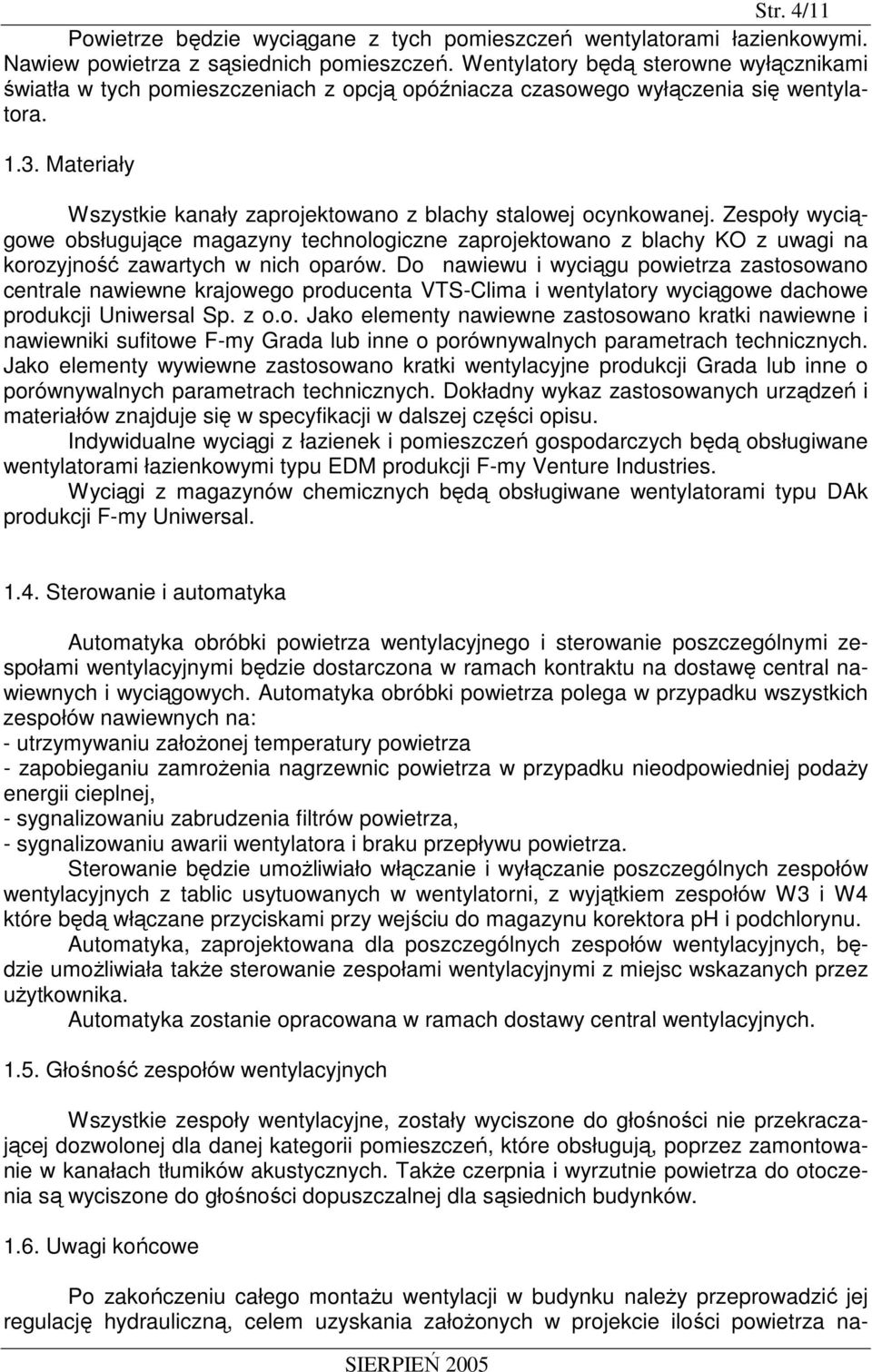

4 Str. 4/11 Powietrze będzie wyciągane z tych pomieszczeń wentylatorami łazienkowymi. Nawiew powietrza z sąsiednich pomieszczeń. Wentylatory będą sterowne wyłącznikami światła w tych pomieszczeniach z opcją opóźniacza czasowego wyłączenia się wentylatora Materiały Wszystkie kanały zaprojektowano z blachy stalowej ocynkowanej. Zespoły wyciągowe obsługujące magazyny technologiczne zaprojektowano z blachy KO z uwagi na korozyjność zawartych w nich oparów. Do nawiewu i wyciągu powietrza zastosowano centrale nawiewne krajowego producenta VTS-Clima i wentylatory wyciągowe dachowe produkcji Uniwersal Sp. z o.o. Jako elementy nawiewne zastosowano kratki nawiewne i nawiewniki sufitowe F-my Grada lub inne o porównywalnych parametrach technicznych. Jako elementy wywiewne zastosowano kratki wentylacyjne produkcji Grada lub inne o porównywalnych parametrach technicznych. Dokładny wykaz zastosowanych urządzeń i materiałów znajduje się w specyfikacji w dalszej części opisu. Indywidualne wyciągi z łazienek i pomieszczeń gospodarczych będą obsługiwane wentylatorami łazienkowymi typu EDM produkcji F-my. Wyciągi z magazynów chemicznych będą obsługiwane wentylatorami typu DAk produkcji F-my Uniwersal Sterowanie i automatyka Automatyka obróbki powietrza wentylacyjnego i sterowanie poszczególnymi zespołami wentylacyjnymi będzie dostarczona w ramach kontraktu na dostawę central nawiewnych i wyciągowych. Automatyka obróbki powietrza polega w przypadku wszystkich zespołów nawiewnych na: - utrzymywaniu załoŝonej temperatury powietrza - zapobieganiu zamroŝenia nagrzewnic powietrza w przypadku nieodpowiedniej podaŝy energii cieplnej, - sygnalizowaniu zabrudzenia filtrów powietrza, - sygnalizowaniu awarii wentylatora i braku przepływu powietrza. Sterowanie będzie umoŝliwiało włączanie i wyłączanie poszczególnych zespołów wentylacyjnych z tablic usytuowanych w wentylatorni, z wyjątkiem zespołów W3 i W4 które będą włączane przyciskami przy wejściu do magazynu korektora ph i podchlorynu. Automatyka, zaprojektowana dla poszczególnych zespołów wentylacyjnych, będzie umoŝliwiała takŝe sterowanie zespołami wentylacyjnymi z miejsc wskazanych przez uŝytkownika. Automatyka zostanie opracowana w ramach dostawy central wentylacyjnych Głośność zespołów wentylacyjnych Wszystkie zespoły wentylacyjne, zostały wyciszone do głośności nie przekraczającej dozwolonej dla danej kategorii pomieszczeń, które obsługują, poprzez zamontowanie w kanałach tłumików akustycznych. TakŜe czerpnia i wyrzutnie powietrza do otoczenia są wyciszone do głośności dopuszczalnej dla sąsiednich budynków Uwagi końcowe Po zakończeniu całego montaŝu wentylacji w budynku naleŝy przeprowadzić jej regulację hydrauliczną, celem uzyskania załoŝonych w projekcie ilości powietrza na-

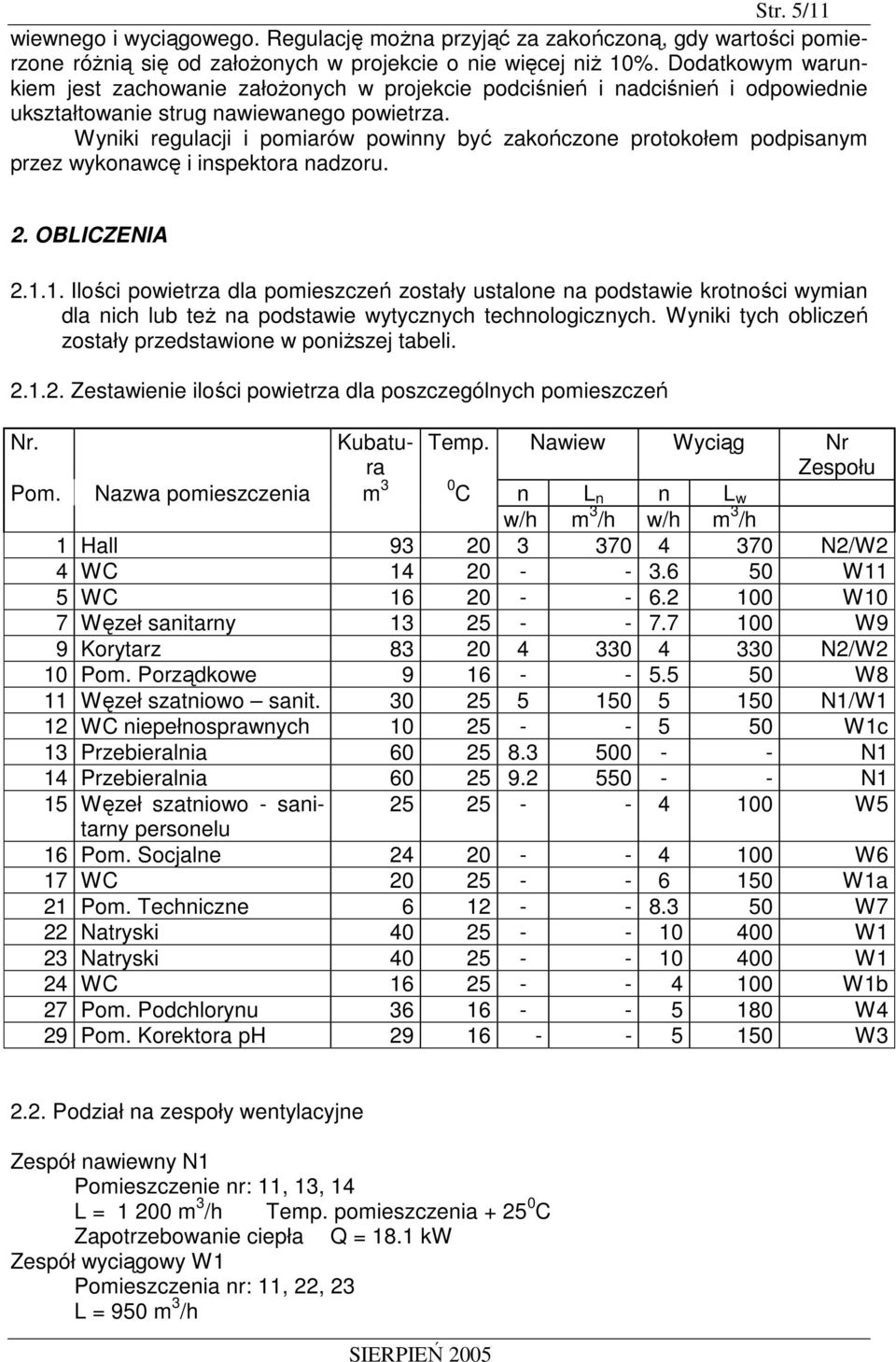

5 Str. 5/11 wiewnego i wyciągowego. Regulację moŝna przyjąć za zakończoną, gdy wartości pomierzone róŝnią się od załoŝonych w projekcie o nie więcej niŝ 10%. Dodatkowym warunkiem jest zachowanie załoŝonych w projekcie podciśnień i nadciśnień i odpowiednie ukształtowanie strug nawiewanego powietrza. Wyniki regulacji i pomiarów powinny być zakończone protokołem podpisanym przez wykonawcę i inspektora nadzoru. 2. OBLICZENIA Ilości powietrza dla pomieszczeń zostały ustalone na podstawie krotności wymian dla nich lub teŝ na podstawie wytycznych technologicznych. Wyniki tych obliczeń zostały przedstawione w poniŝszej tabeli Zestawienie ilości powietrza dla poszczególnych pomieszczeń Nr. Kubatura Temp. Nawiew Wyciąg Nr Zespołu Pom. Nazwa pomieszczenia m 3 0 C n L n n L w w/h m 3 /h w/h m 3 /h 1 Hall N2/W2 4 WC W11 5 WC W10 7 Węzeł sanitarny W9 9 Korytarz N2/W2 10 Pom. Porządkowe W8 11 Węzeł szatniowo sanit N1/W1 12 WC niepełnosprawnych W1c 13 Przebieralnia N1 14 Przebieralnia N1 15 Węzeł szatniowo - sanitarny W5 personelu 16 Pom. Socjalne W6 17 WC W1a 21 Pom. Techniczne W7 22 Natryski W1 23 Natryski W1 24 WC W1b 27 Pom. Podchlorynu W4 29 Pom. Korektora ph W Podział na zespoły wentylacyjne Zespół nawiewny N1 Pomieszczenie nr: 11, 13, 14 L = m 3 /h Temp. pomieszczenia C Zapotrzebowanie ciepła Q = 18.1 kw Zespół wyciągowy W1 Pomieszczenia nr: 11, 22, 23 L = 950 m 3 /h

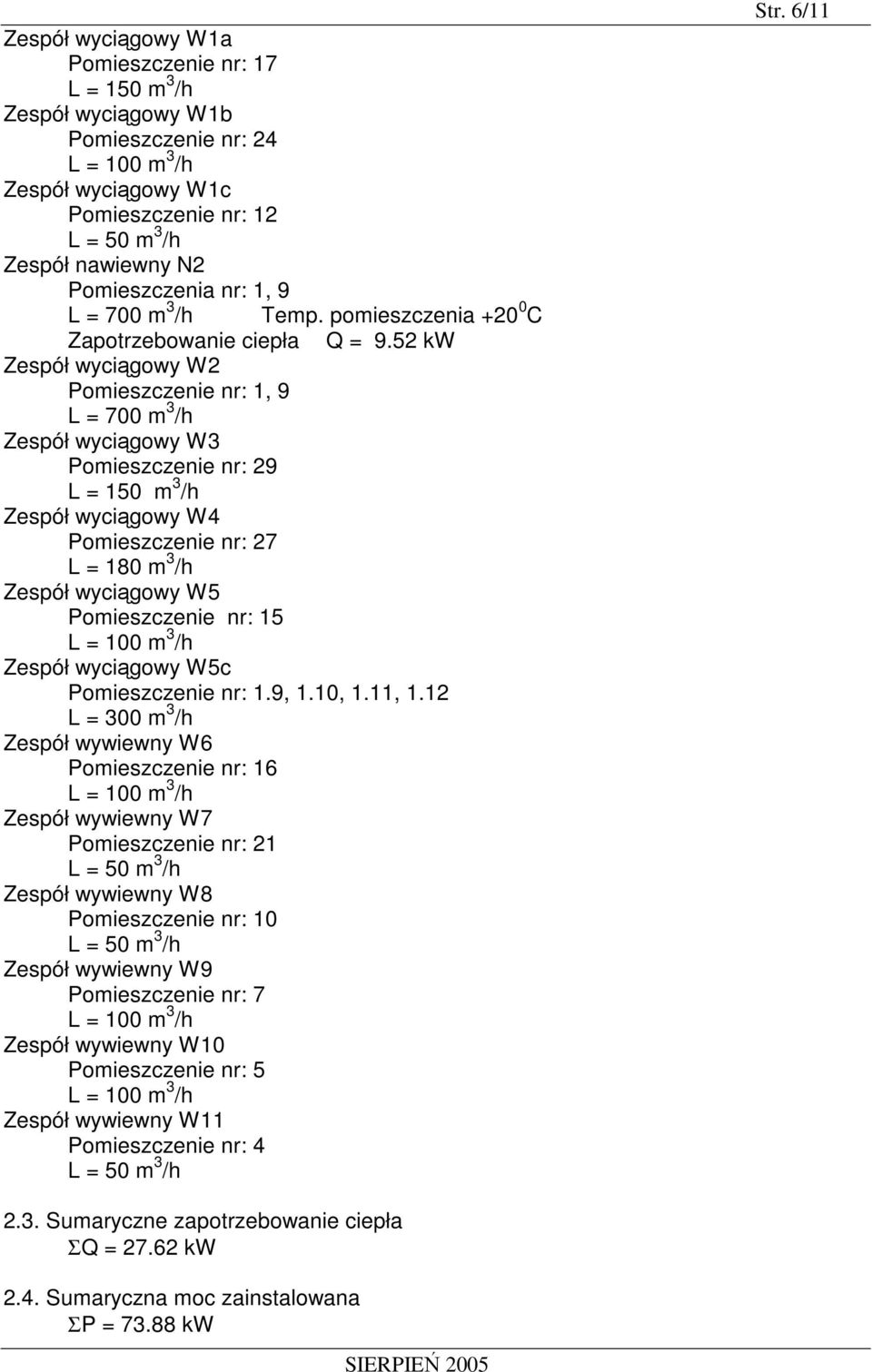

6 Zespół wyciągowy W1a Pomieszczenie nr: 17 L = 150 m 3 /h Zespół wyciągowy W1b Pomieszczenie nr: 24 L = 100 m 3 /h Zespół wyciągowy W1c Pomieszczenie nr: 12 L = 50 m 3 /h Zespół nawiewny N2 Pomieszczenia nr: 1, 9 L = 700 m 3 /h Temp. pomieszczenia C Zapotrzebowanie ciepła Q = 9.52 kw Zespół wyciągowy W2 Pomieszczenie nr: 1, 9 L = 700 m 3 /h Zespół wyciągowy W3 Pomieszczenie nr: 29 L = 150 m 3 /h Zespół wyciągowy W4 Pomieszczenie nr: 27 L = 180 m 3 /h Zespół wyciągowy W5 Pomieszczenie nr: 15 L = 100 m 3 /h Zespół wyciągowy W5c Pomieszczenie nr: 1.9, 1.10, 1.11, 1.12 L = 300 m 3 /h Zespół wywiewny W6 Pomieszczenie nr: 16 L = 100 m 3 /h Zespół wywiewny W7 Pomieszczenie nr: 21 L = 50 m 3 /h Zespół wywiewny W8 Pomieszczenie nr: 10 L = 50 m 3 /h Zespół wywiewny W9 Pomieszczenie nr: 7 L = 100 m 3 /h Zespół wywiewny W10 Pomieszczenie nr: 5 L = 100 m 3 /h Zespół wywiewny W11 Pomieszczenie nr: 4 L = 50 m 3 /h Str. 6/ Sumaryczne zapotrzebowanie ciepła ΣQ = kw 2.4. Sumaryczna moc zainstalowana ΣP = kw

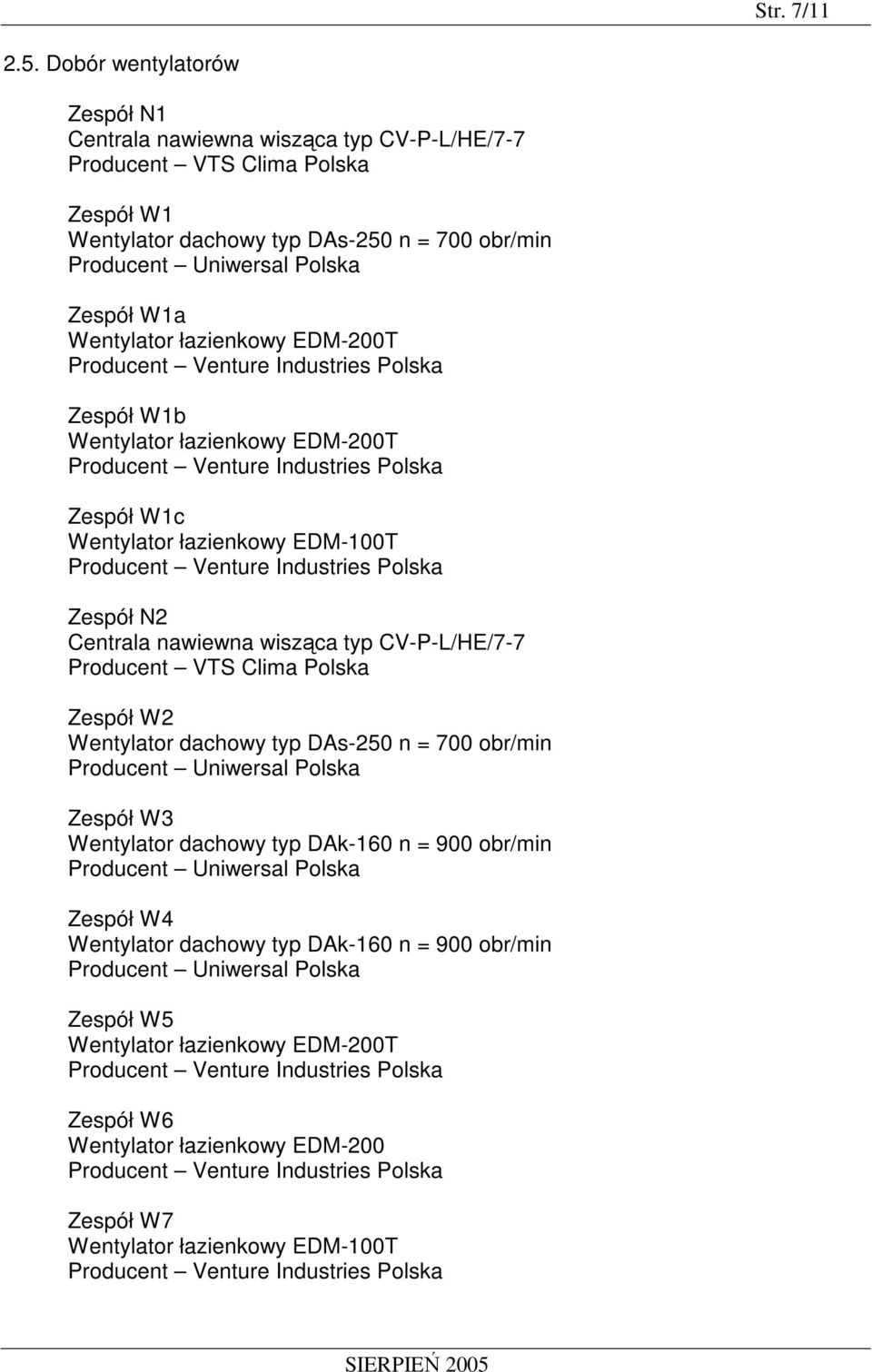

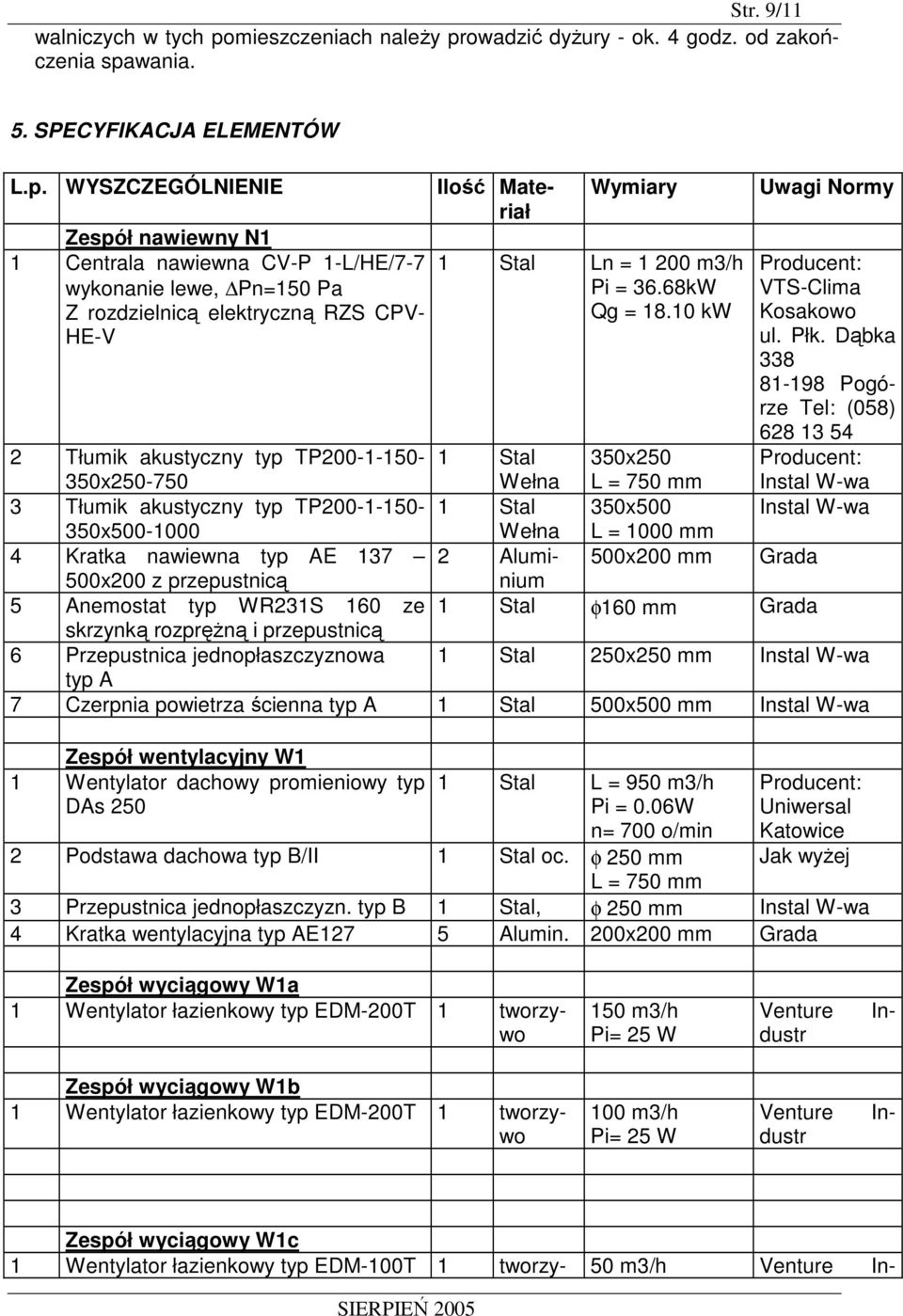

7 Str. 7/ Dobór wentylatorów Zespół N1 Centrala nawiewna wisząca typ CV-P-L/HE/7-7 Producent VTS Clima Polska Zespół W1 Wentylator dachowy typ DAs-250 n = 700 obr/min Producent Uniwersal Polska Zespół W1a Wentylator łazienkowy EDM-200T Zespół W1b Wentylator łazienkowy EDM-200T Zespół W1c Wentylator łazienkowy EDM-100T Zespół N2 Centrala nawiewna wisząca typ CV-P-L/HE/7-7 Producent VTS Clima Polska Zespół W2 Wentylator dachowy typ DAs-250 n = 700 obr/min Producent Uniwersal Polska Zespół W3 Wentylator dachowy typ DAk-160 n = 900 obr/min Producent Uniwersal Polska Zespół W4 Wentylator dachowy typ DAk-160 n = 900 obr/min Producent Uniwersal Polska Zespół W5 Wentylator łazienkowy EDM-200T Zespół W6 Wentylator łazienkowy EDM-200 Zespół W7 Wentylator łazienkowy EDM-100T

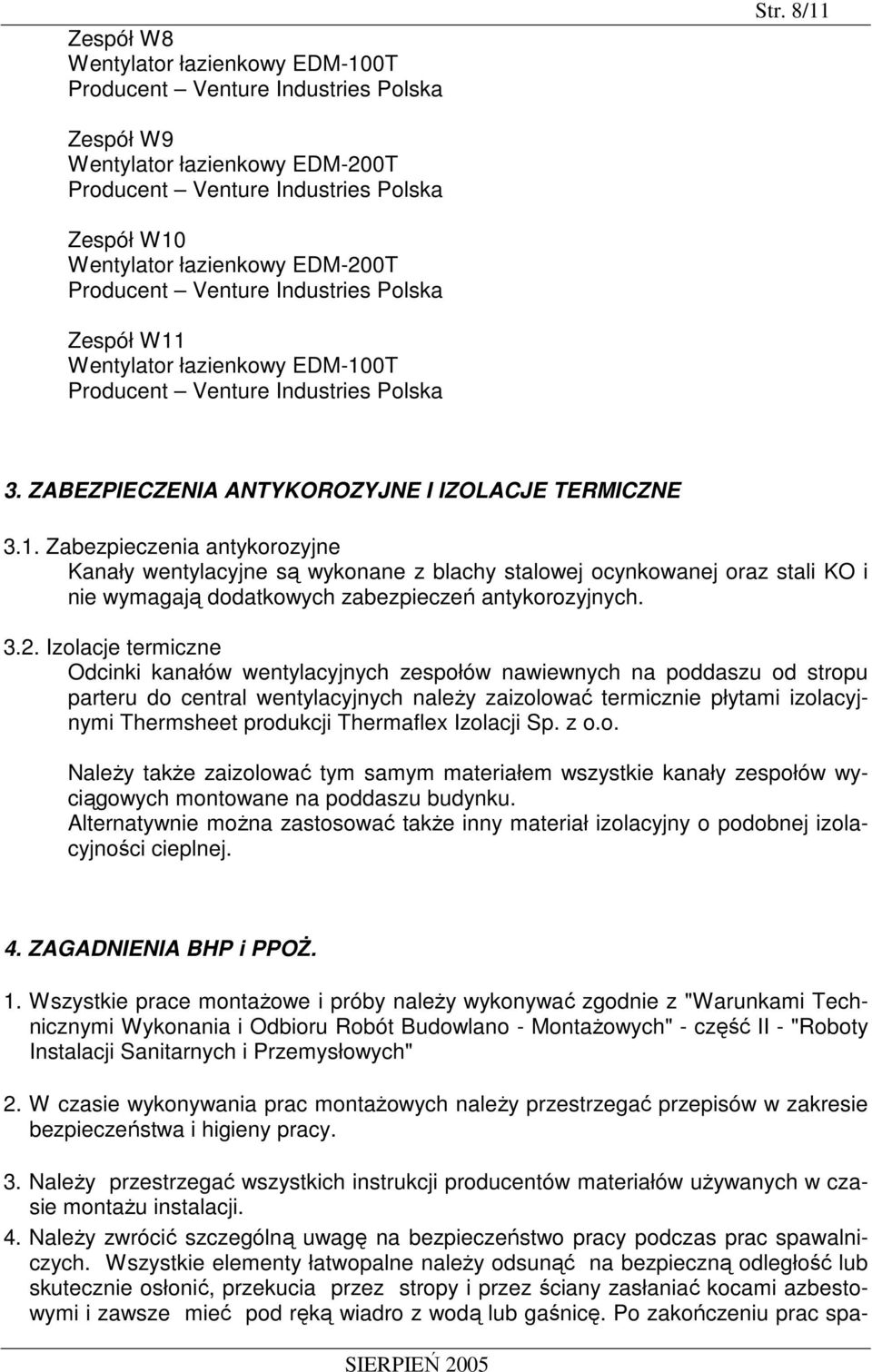

8 Zespół W8 Wentylator łazienkowy EDM-100T Str. 8/11 Zespół W9 Wentylator łazienkowy EDM-200T Zespół W10 Wentylator łazienkowy EDM-200T Zespół W11 Wentylator łazienkowy EDM-100T 3. ZABEZPIECZENIA ANTYKOROZYJNE I IZOLACJE TERMICZNE 3.1. Zabezpieczenia antykorozyjne Kanały wentylacyjne są wykonane z blachy stalowej ocynkowanej oraz stali KO i nie wymagają dodatkowych zabezpieczeń antykorozyjnych Izolacje termiczne Odcinki kanałów wentylacyjnych zespołów nawiewnych na poddaszu od stropu parteru do central wentylacyjnych naleŝy zaizolować termicznie płytami izolacyjnymi Thermsheet produkcji Thermaflex Izolacji Sp. z o.o. NaleŜy takŝe zaizolować tym samym materiałem wszystkie kanały zespołów wyciągowych montowane na poddaszu budynku. Alternatywnie moŝna zastosować takŝe inny materiał izolacyjny o podobnej izolacyjności cieplnej. 4. ZAGADNIENIA BHP i PPOś. 1. Wszystkie prace montaŝowe i próby naleŝy wykonywać zgodnie z "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - MontaŜowych" - część II - "Roboty Instalacji Sanitarnych i Przemysłowych" 2. W czasie wykonywania prac montaŝowych naleŝy przestrzegać przepisów w zakresie bezpieczeństwa i higieny pracy. 3. NaleŜy przestrzegać wszystkich instrukcji producentów materiałów uŝywanych w czasie montaŝu instalacji. 4. NaleŜy zwrócić szczególną uwagę na bezpieczeństwo pracy podczas prac spawalniczych. Wszystkie elementy łatwopalne naleŝy odsunąć na bezpieczną odległość lub skutecznie osłonić, przekucia przez stropy i przez ściany zasłaniać kocami azbestowymi i zawsze mieć pod ręką wiadro z wodą lub gaśnicę. Po zakończeniu prac spa-

9 Str. 9/11 walniczych w tych pomieszczeniach naleŝy prowadzić dyŝury - ok. 4 godz. od zakończenia spawania. 5. SPECYFIKACJA ELEMENTÓW L.p. WYSZCZEGÓLNIENIE Zespół nawiewny N1 1 Centrala nawiewna CV-P 1-L/HE/7-7 wykonanie lewe, Pn=150 Pa Z rozdzielnicą elektryczną RZS CPV- HE-V Ilość Materiał Wymiary 1 Stal Ln = m3/h Pi = 36.68kW Qg = kw Uwagi Normy VTS-Clima Kosakowo ul. Płk. Dąbka Pogórze Tel: (058) Instal W-wa Instal W-wa 2 Tłumik akustyczny typ TP x Stal Wełna 350x250 L = 750 mm 3 Tłumik akustyczny typ TP Stal 350x x Wełna L = 1000 mm 4 Kratka nawiewna typ AE Aluminium 500x200 mm Grada 500x200 z przepustnicą 5 Anemostat typ WR231S 160 ze 1 Stal φ160 mm Grada skrzynką rozpręŝną i przepustnicą 6 Przepustnica jednopłaszczyznowa 1 Stal 250x250 mm Instal W-wa typ A 7 Czerpnia powietrza ścienna typ A 1 Stal 500x500 mm Instal W-wa Zespół wentylacyjny W1 1 Wentylator dachowy promieniowy typ DAs Stal L = 950 m3/h Pi = 0.06W n= 700 o/min Uniwersal Katowice Jak wyŝej 2 Podstawa dachowa typ B/II 1 Stal oc. φ 250 mm L = 750 mm 3 Przepustnica jednopłaszczyzn. typ B 1 Stal, φ 250 mm Instal W-wa 4 Kratka wentylacyjna typ AE127 5 Alumin. 200x200 mm Grada 150 m3/h Pi= 25 W In- Venture dustr Zespół wyciągowy W1a 1 Wentylator łazienkowy typ EDM-200T 1 tworzywo 100 m3/h Pi= 25 W In- Venture dustr Zespół wyciągowy W1b 1 Wentylator łazienkowy typ EDM-200T 1 tworzywo Zespół wyciągowy W1c 1 Wentylator łazienkowy typ EDM-100T 1 tworzy- 50 m3/h Venture In-

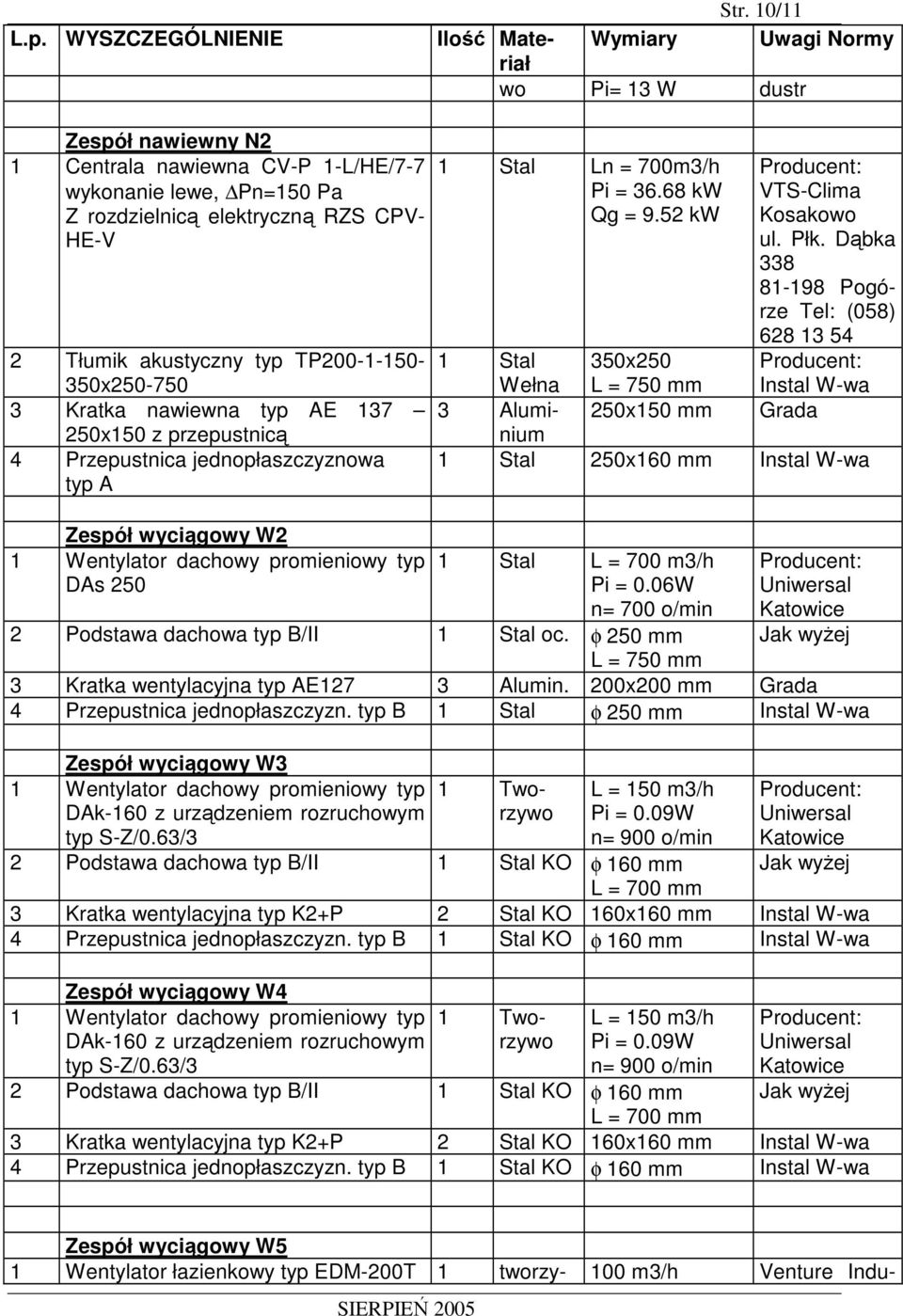

10 L.p. WYSZCZEGÓLNIENIE Zespół nawiewny N2 1 Centrala nawiewna CV-P 1-L/HE/7-7 wykonanie lewe, Pn=150 Pa Z rozdzielnicą elektryczną RZS CPV- HE-V 2 Tłumik akustyczny typ TP x Kratka nawiewna typ AE x150 z przepustnicą 4 Przepustnica jednopłaszczyznowa typ A Str. 10/11 Ilość Materiał Wymiary Uwagi Normy wo Pi= 13 W dustr 1 Stal Ln = 700m3/h Pi = kw Qg = 9.52 kw VTS-Clima Kosakowo ul. Płk. Dąbka Pogórze Tel: (058) Instal W-wa Grada 1 Stal Wełna 350x250 L = 750 mm 3 Aluminium 250x150 mm 1 Stal 250x160 mm Instal W-wa Zespół wyciągowy W2 1 Wentylator dachowy promieniowy typ DAs Stal L = 700 m3/h Pi = 0.06W n= 700 o/min Uniwersal Katowice Jak wyŝej 2 Podstawa dachowa typ B/II 1 Stal oc. φ 250 mm L = 750 mm 3 Kratka wentylacyjna typ AE127 3 Alumin. 200x200 mm Grada 4 Przepustnica jednopłaszczyzn. typ B 1 Stal φ 250 mm Instal W-wa Zespół wyciągowy W3 1 Wentylator dachowy promieniowy typ DAk-160 z urządzeniem rozruchowym typ S-Z/0.63/3 1 Tworzywo L = 150 m3/h Pi = 0.09W n= 900 o/min Uniwersal Katowice Jak wyŝej 2 Podstawa dachowa typ B/II 1 Stal KO φ 160 mm L = 700 mm 3 Kratka wentylacyjna typ K2+P 2 Stal KO 160x160 mm Instal W-wa 4 Przepustnica jednopłaszczyzn. typ B 1 Stal KO φ 160 mm Instal W-wa Zespół wyciągowy W4 1 Wentylator dachowy promieniowy typ DAk-160 z urządzeniem rozruchowym typ S-Z/0.63/3 1 Tworzywo L = 150 m3/h Pi = 0.09W n= 900 o/min Uniwersal Katowice Jak wyŝej 2 Podstawa dachowa typ B/II 1 Stal KO φ 160 mm L = 700 mm 3 Kratka wentylacyjna typ K2+P 2 Stal KO 160x160 mm Instal W-wa 4 Przepustnica jednopłaszczyzn. typ B 1 Stal KO φ 160 mm Instal W-wa Zespół wyciągowy W5 1 Wentylator łazienkowy typ EDM-200T 1 tworzy- 100 m3/h Venture Indu-

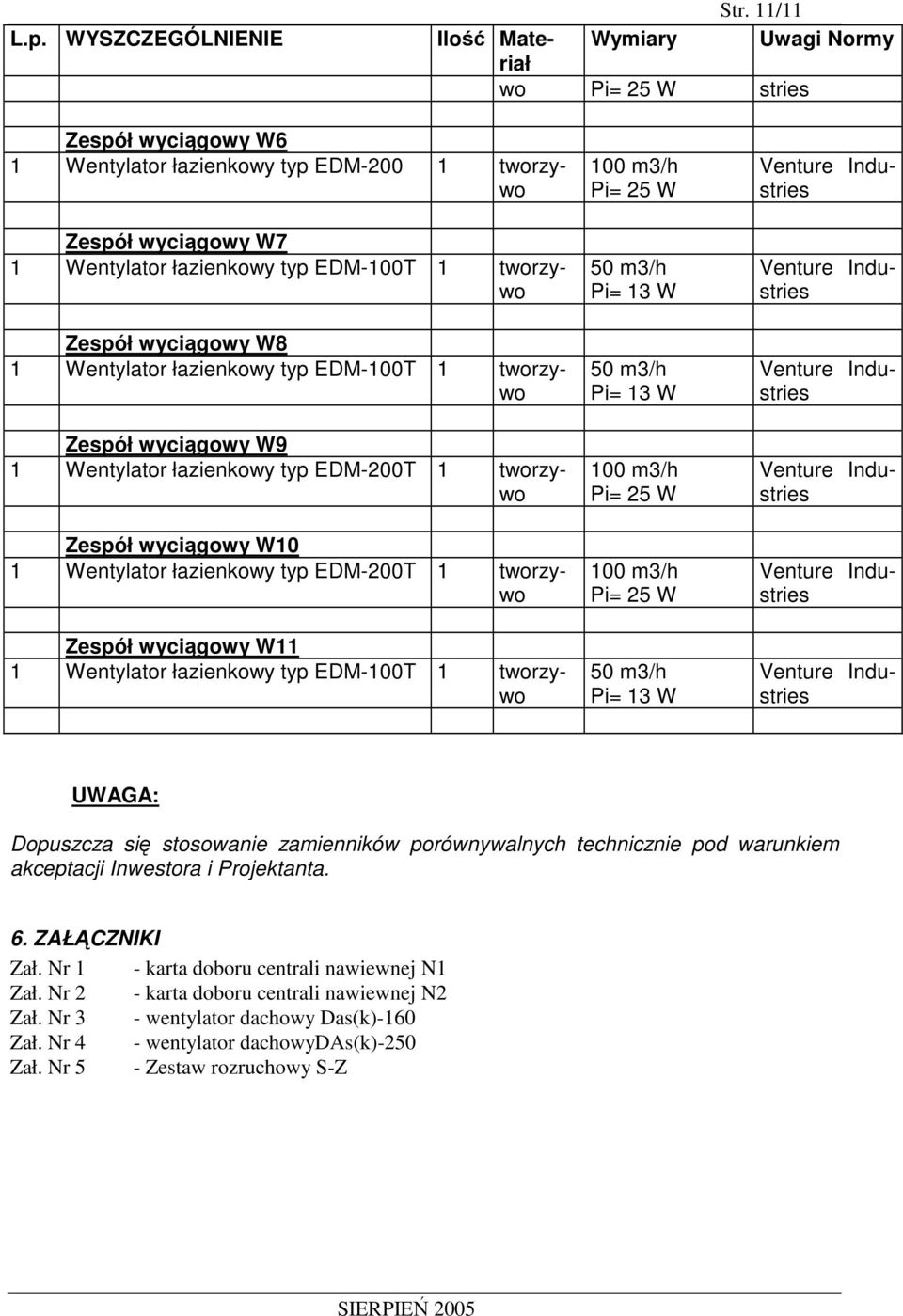

11 L.p. WYSZCZEGÓLNIENIE Str. 11/11 Ilość Materiał Wymiary Uwagi Normy wo Pi= 25 W stries Zespół wyciągowy W6 1 Wentylator łazienkowy typ EDM tworzywo Zespół wyciągowy W7 1 Wentylator łazienkowy typ EDM-100T 1 tworzywo Zespół wyciągowy W8 1 Wentylator łazienkowy typ EDM-100T 1 tworzywo Zespół wyciągowy W9 1 Wentylator łazienkowy typ EDM-200T 1 tworzywo Zespół wyciągowy W10 1 Wentylator łazienkowy typ EDM-200T 1 tworzywo Zespół wyciągowy W11 1 Wentylator łazienkowy typ EDM-100T 1 tworzywo 100 m3/h Pi= 25 W 50 m3/h Pi= 13 W 50 m3/h Pi= 13 W 100 m3/h Pi= 25 W 100 m3/h Pi= 25 W 50 m3/h Pi= 13 W UWAGA: Dopuszcza się stosowanie zamienników porównywalnych technicznie pod warunkiem akceptacji Inwestora i Projektanta. 6. ZAŁĄCZNIKI Zał. Nr 1 - karta doboru centrali nawiewnej N1 Zał. Nr 2 - karta doboru centrali nawiewnej N2 Zał. Nr 3 - wentylator dachowy Das(k)-160 Zał. Nr 4 - wentylator dachowydas(k)-250 Zał. Nr 5 - Zestaw rozruchowy S-Z
