Jak zamontować. 1 Naciśnij uchwyt pokrywy wałka uchwytu. 2 Wykręć śrubę blokującą góra-dół. 3 Poluzuj śrubę regulacyjną.

Transkrypt

1 Jak zamontować 1 Naciśnij uchwyt pokrywy wałka uchwytu 2 Wykręć śrubę blokującą góra-dół 3 Poluzuj śrubę regulacyjną 45 stopni 4 Odchyl uchwyt 5 Przeciągnij przewody

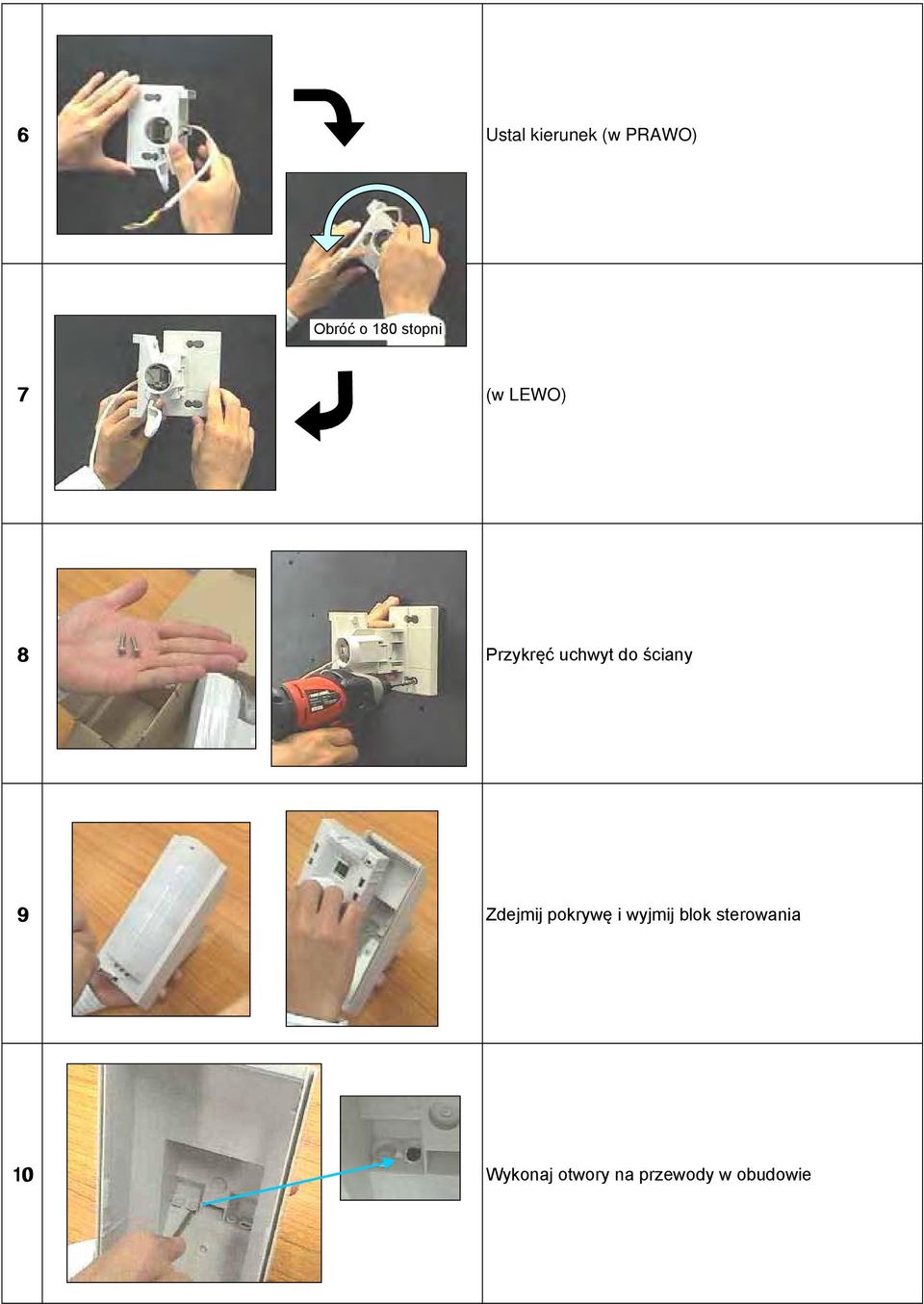

2 6 Ustal kierunek (w PRAWO) Obróć o 180 stopni 7 (w LEWO) 8 Przykręć uchwyt do ściany 9 Zdejmij pokrywę i wyjmij blok sterowania 10 Wykonaj otwory na przewody w obudowie

3 11 Wykonaj otwór w obudowie na śrubę blokującą góra-dół 12 Wyjmij gąbkę 13 Przeciągnij przewód przez otwór 14 Załóż gąbkę z powrotem 15 Przykręć obudowę do uchwytu

4 16 Dokręć śrubę regulacyjną 17 Podłącz przewody do zacisków 18 Włóż z powrotem blok sterowania i załóż pokrywę 19 Włóż z powrotem pokrywę wałka

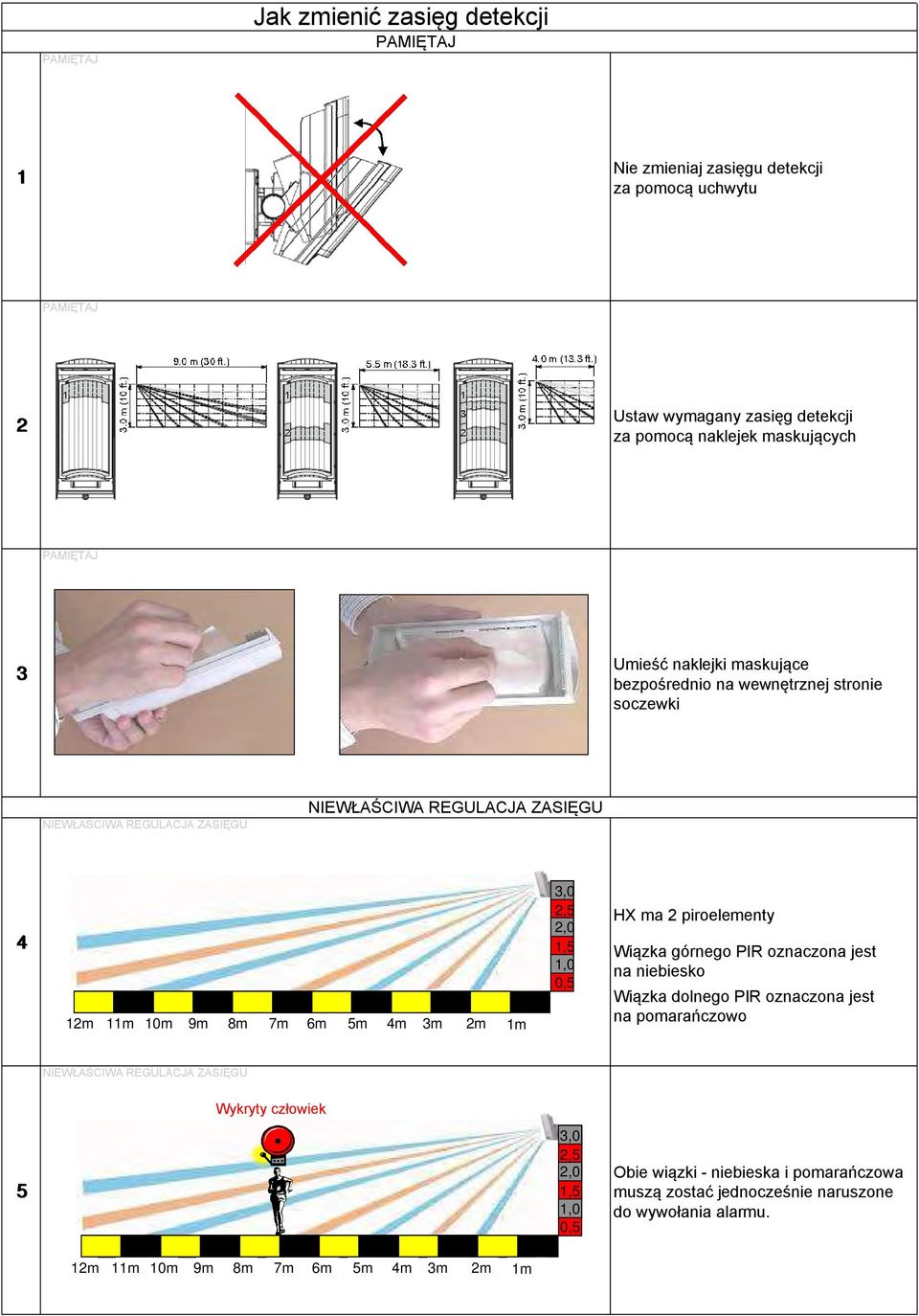

5 PAMIĘTAJ Jak zmienić zasięg detekcji PAMIĘTAJ 1 Nie zmieniaj zasięgu detekcji za pomocą uchwytu PAMIĘTAJ 2 Ustaw wymagany zasięg detekcji za pomocą naklejek maskujących PAMIĘTAJ 3 Umieść naklejki maskujące bezpośrednio na wewnętrznej stronie soczewki NIEWŁAŚCIWA ZASIĘGU NIEWŁAŚCIWA ZASIĘGU 4 11m 10m 9m 8m 7m 6m 5m 4m 3m 2m 1m 3,0 2,5 2,0 1,5 1,0 0,5 HX ma 2 piroelementy Wiązka górnego PIR oznaczona jest na niebiesko Wiązka dolnego PIR oznaczona jest na pomarańczowo NIEWŁAŚCIWA ZASIĘGU Wykryty człowiek 5 11m 10m 9m 8m 7m 6m 5m 4m 3m 2m 1m 3,0 2,5 2,0 1,5 1,0 0,5 Obie wiązki - niebieska i pomarańczowa muszą zostać jednocześnie naruszone do wywołania alarmu.

6 NIEWŁAŚCIWA ZASIĘGU 6 11m 10m 9m 8m Brak reakcji na zwierzęta 7m 6m 5m 4m 3m 2m 1m 3,0 2,5 2,0 1,5 1,0 0,5 Naruszenie jednego PIR nie wywołuje alarmu NIEWŁAŚCIWA ZASIĘGU 7 ŹLE Wykryte zwierzę! 3,0 2,5 2,0 1,5 1,0 0,5 Jeżeli regulację zasięgu wykonano za pomocą uchwytu Nawet mały obiekt może powodować naruszenie 2 PIR-ów 11m 10m 9m 8m 7m 6m 5m 4m 3m 2m 1m PRAWIDŁOWA ZASIĘGU PRAWIDŁOWA ZASIĘGU Bez naklejek maskujących 8 3,0 2,5 2,0 1,5 1,0 0,5 Ustawienie fabryczne : 11m 10m 9m 8m 7m 6m 5m 4m 3m 2m 1m PRAWIDŁOWA ZASIĘGU 9 3,0 2,5 2,0 1,5 1,0 0,5 Naklejka umieszczona w polu 1 Zasięg detekcji wynosi 9m 11m 10m 9m 8m 7m 6m 5m 4m 3m 2m 1m PRAWIDŁOWA ZASIĘGU 10 3,0 2,5 2,0 1,5 1,0 0,5 Naklejka umieszczona w polu 1 i 2 Zasięg detekcji wynosi 5,5m 11m 10m 9m 8m 7m 6m 5m 4m 3m 2m 1m

7 CEL Sposób przeprowadzenia testu przejcia CEL ALARM!!! naruszenie AND Right angle Test przejcia ma za zadanie sprawdzenie poprawnoci wykrywania czujki na wymaganym obszarze CEL BRAK ALARMU naruszenie OR Obszar wykrywania zmienia si w zalenoci od nachylenia podoa Not Right angle CEL ALARM!!! naruszenie AND Nachylenie podoa mona zniwelowa poprzez pochylenie uchwytu czujki Not Right angle CEL Wymagana odlego Obszar zaklejony Zasig testu Wymagany wynik 10m, i 14m 9m 1 7m, 9m i 11 m 5,5m 1 i 2 3,5m, 5,5m i 7,5m 4m 1, 2 i 3 2m, 4m i 6 m 10m i : detekcja 14m: brak detekcji 7m i 9m: detekcja 11m: brak detekcji 3,5m i 5,5m: detekcja 7,5 m: brak detekcji 2m i 4m: detekcja 6m: brak detekcji Aby wykona test przejcia we waciwy sposób, potrzebne s informacje zawarte w tabeli obok. Naley wykona regulacj zgodnie z opisem procedury (zaczynajc od punktu 5) Zdejmij pokryw

8 Przecznik 1: TEST Zaó z powrotem pokryw Rozpocznij test przejcia od najkrótszej odlegoci dla zakadanego zasigu (np.: dla odlegoci rozpocznij od 10m) *przy detekcji (LED wieci) id do pkt. 10 wskanik LED *przy braku detekcji id do pkt. 9 Zasig detekcji jest zbyt krótki w stosunku do wymaganego. Naley wyduy zasig detekcji. Poluzuj rub blokujc i podnie uchwyt o 1 kliknicie. Dokr rub i powtórz pkt. 8 Wykonaj test przejcia na wymaganym zasigu * przy detekcji (LED wieci) id do pkt. 12 wskanik LED * przy braku detekcji id do pkt. 11 Zasig detekcji jest zbyt dugi w stosunku do wymaganego. Naley skróci zasig detekcji.

9 Poluzuj rub blokujc i podnie uchwyt o 1 kliknicie. Dokr rub i powtórz pkt. 10 Wykonaj test przejcia na najduszej odlegoci dla zakadanego. (np.: dla odlegoci rozpocznij od 14m) wskanik LED * przy detekcji (LED wieci) id do pkt. 13 Zasig detekcji jest zbyt dugi w stosunku do wymaganego. Naley skróci zasig detekcji. * przy braku detekcji id do pkt. 14 Test przejcia zakoczy si sukcesem. Poluzuj rub blokujc i obni uchwyt o 1 kliknicie. Dokr rub i powtórz pkt. 12 KOCOWY TEST KOCOWY TEST Wykonaj test przejcia pomidzy 1m i wymaganym zasigiem Wymagana odlego KOCOWY TEST Zdejmij pokryw

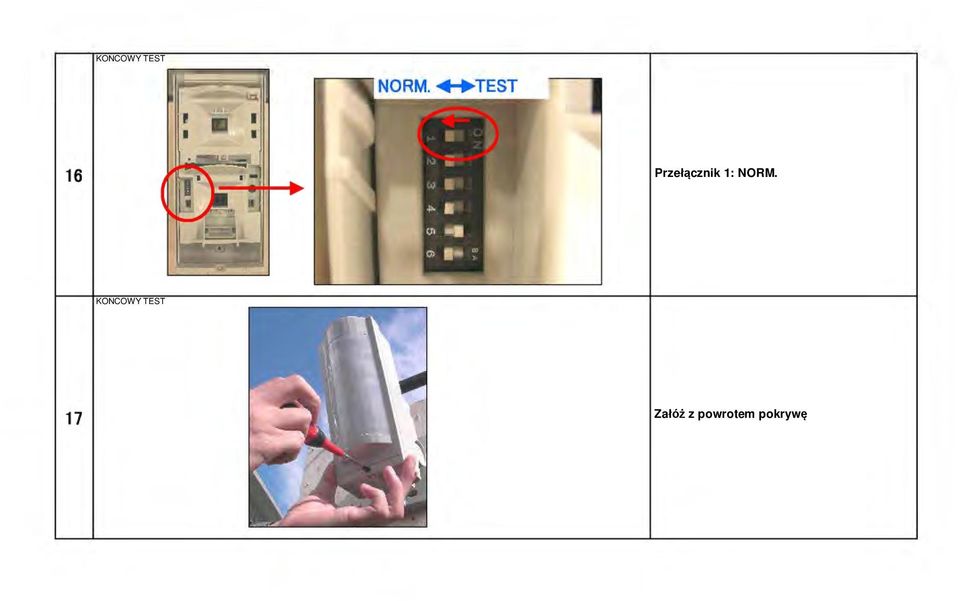

10 KOCOWY TEST Przecznik 1: NORM. KOCOWY TEST Zaó z powrotem pokryw

11 Jak zamontować czujnik oderwania 1 Przygotuj schemat montażowy (wydrukowany na pudełku) 2 Sprawdź kierunek 3 Zaznacz na ścianie położenie kontaktronu używając schematu Na czujnik 4 Na przewody Po zaznaczeniu 5 Wykonaj otwór na przewody

12 6 Przeciągnij przewód 7 Czujnik Magnes Przymocuj magnes do ściany 8 Przymocuj czujnik do uchwytu 9 Przeciągnij przewód 10 Umieść uchwyt w taki sposób, aby czujnik i magnes znajdowały się w pobliżu

13 11 Podłącz przewody do odpowiednich zacisków 12 Zaznacz na ścianie położenie kontaktronu używając schematu 13 Na czujnik Na przewody Po zaznaczeniu 14 Wykonaj otwór na przewody 15 Przeciągnij przewód

14 Przymocuj magnes do ściany Czujnik Magnes Przymocuj czujnik do obudowy Przeciągnij przewód Umieść obudowę w taki sposób, aby czujnik i magnes znajdowały się w pobliżu Podłącz przewody do odpowiednich zacisków
