1 Instrukcja obsługi OBUDOWY Z SERII COBRA IMPET COMPUTERS SP. Z O.O. Odrowąża Warszawa tel.:+48 (22) fax:+48 (22) ibox@home.pl

2 1 1. Wstęp Dziękujemy za wybór naszej obudowy! Prostota i optymalność dla indywidualnych potrzeb. Cechy serii Cobra pozwalają dostosować obudowę do wymogów klienta indywidualnego. Pokrywa otwierana z dwóch lub trzech stron, przezroczysty panel boczny, do wyboru 3 rodzaje wentylatorów, a nawet aktywowane dźwiękiem neonowe oświetlenie usatysfakcjonują każdego. Wysoką jakość tego produktu uzupełniają pojemne kieszenie dyskowe, porty USB, wkręty ręczne oraz osłony na kieszenie napędów CD- ROM. 1. Specyfikacja techniczna obudowy Typ obudowy: Midi-Tower Dodatkowe sloty: 7 Sloty napędowe: Wymiary: Typ płyty głównej: 5,25'' x 3 zewnętrzne 3,5'' x 2 zewnętrzne 3,5'' x 5 wewnętrzne 185x380x415 mm (szerokość/głębokość/wysokość) ATX, Micro ATX Dodatkowe wyposażenie: Wbudowane porty USB Wkręty ręczne Przedni wentylator chłodzący 80/120 mm Pokrywa boczna z wiatrakiem. Pokrywa bocznego wiatraka dostępna w 3 wersjach - transparentna, transparentna z diodą LED, czarna Aktywowane dźwiękiem neonowe oświetlenie Port FireWire Wejście słuchawki/mikrofon 3. Zanim rozpoczniesz Aby zapewnić szybki, łatwy i bezpieczny montaż obudowy, proszę przed próbą złożenia komputera uważnie przeczytać ostrzeżenie. UWAGA! Przed jakąkolwiek modyfikacja sprzętu zawsze upewnij się, że komputer odłączony jest od źródła prądu. Nigdy nie otwieraj obudowy komputera, jeśli komputer jest podłączony do sieci. Może to spowodować trwałe uszkodzenie sprzętu. 1

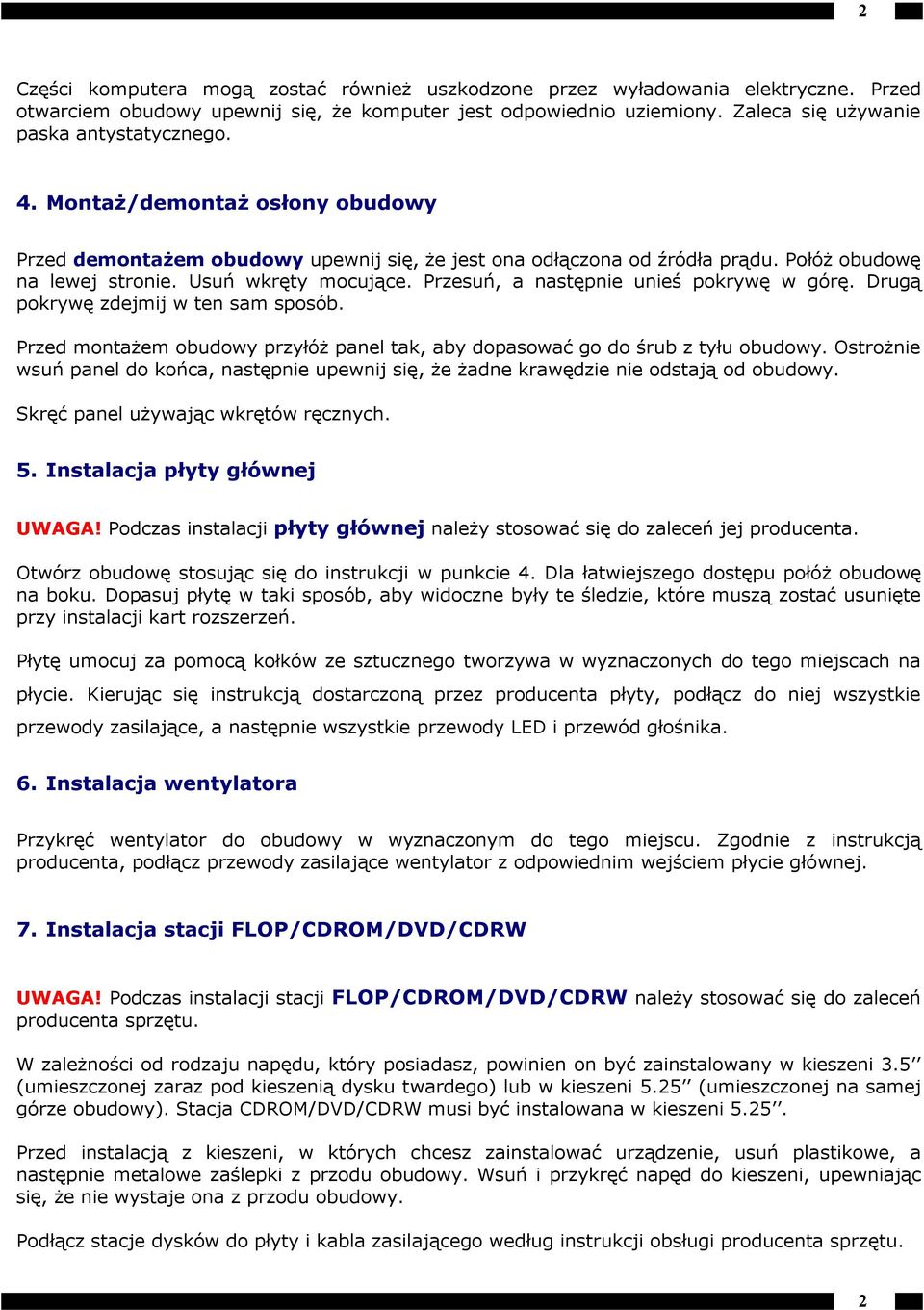

3 2 Części komputera mogą zostać również uszkodzone przez wyładowania elektryczne. Przed otwarciem obudowy upewnij się, że komputer jest odpowiednio uziemiony. Zaleca się używanie paska antystatycznego. 4. Montaż/demontaż osłony obudowy Przed demontażem obudowy upewnij się, że jest ona odłączona od źródła prądu. Połóż obudowę na lewej stronie. Usuń wkręty mocujące. Przesuń, a następnie unieś pokrywę w górę. Drugą pokrywę zdejmij w ten sam sposób. Przed montażem obudowy przyłóż panel tak, aby dopasować go do śrub z tyłu obudowy. Ostrożnie wsuń panel do końca, następnie upewnij się, że żadne krawędzie nie odstają od obudowy. Skręć panel używając wkrętów ręcznych. 5. Instalacja płyty głównej UWAGA! Podczas instalacji płyty głównej należy stosować się do zaleceń jej producenta. Otwórz obudowę stosując się do instrukcji w punkcie 4. Dla łatwiejszego dostępu połóż obudowę na boku. Dopasuj płytę w taki sposób, aby widoczne były te śledzie, które muszą zostać usunięte przy instalacji kart rozszerzeń. Płytę umocuj za pomocą kołków ze sztucznego tworzywa w wyznaczonych do tego miejscach na płycie. Kierując się instrukcją dostarczoną przez producenta płyty, podłącz do niej wszystkie przewody zasilające, a następnie wszystkie przewody LED i przewód głośnika. 6. Instalacja wentylatora Przykręć wentylator do obudowy w wyznaczonym do tego miejscu. Zgodnie z instrukcją producenta, podłącz przewody zasilające wentylator z odpowiednim wejściem płycie głównej. 7. Instalacja stacji FLOP/CDROM/DVD/CDRW UWAGA! Podczas instalacji stacji FLOP/CDROM/DVD/CDRW należy stosować się do zaleceń producenta sprzętu. W zależności od rodzaju napędu, który posiadasz, powinien on być zainstalowany w kieszeni 3.5 (umieszczonej zaraz pod kieszenią dysku twardego) lub w kieszeni 5.25 (umieszczonej na samej górze obudowy). Stacja CDROM/DVD/CDRW musi być instalowana w kieszeni Przed instalacją z kieszeni, w których chcesz zainstalować urządzenie, usuń plastikowe, a następnie metalowe zaślepki z przodu obudowy. Wsuń i przykręć napęd do kieszeni, upewniając się, że nie wystaje ona z przodu obudowy. Podłącz stacje dysków do płyty i kabla zasilającego według instrukcji obsługi producenta sprzętu. 2

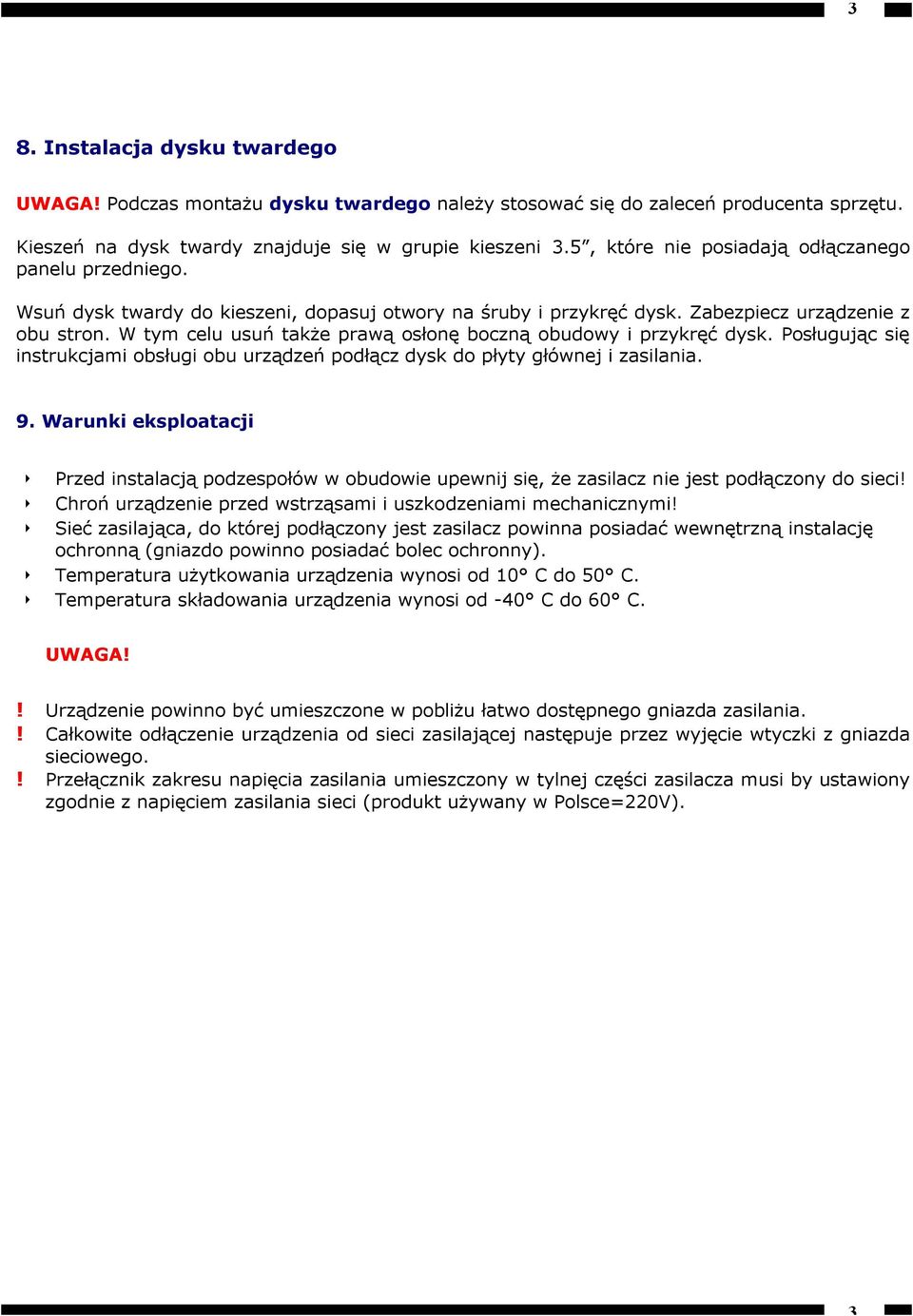

4 3 8. Instalacja dysku twardego UWAGA! Podczas montażu dysku twardego należy stosować się do zaleceń producenta sprzętu. Kieszeń na dysk twardy znajduje się w grupie kieszeni 3.5, które nie posiadają odłączanego panelu przedniego. Wsuń dysk twardy do kieszeni, dopasuj otwory na śruby i przykręć dysk. Zabezpiecz urządzenie z obu stron. W tym celu usuń także prawą osłonę boczną obudowy i przykręć dysk. Posługując się instrukcjami obsługi obu urządzeń podłącz dysk do płyty głównej i zasilania. 9. Warunki eksploatacji Chroń urządzenie przed wstrząsami i uszkodzeniami mechanicznymi! Sieć zasilająca, do której podłączony jest zasilacz powinna posiadać wewnętrzną instalację ochronną (gniazdo powinno posiadać bolec ochronny). Temperatura użytkowania urządzenia wynosi od 10 C do 50 C. Temperatura składowania urządzenia wynosi od -40 C do 60 C. Przed instalacją podzespołów w obudowie upewnij się, że zasilacz nie jest podłączony do sieci! UWAGA!! Urządzenie powinno być umieszczone w pobliżu łatwo dostępnego gniazda zasilania.! Całkowite odłączenie urządzenia od sieci zasilającej następuje przez wyjęcie wtyczki z gniazda sieciowego.! Przełącznik zakresu napięcia zasilania umieszczony w tylnej części zasilacza musi by ustawiony zgodnie z napięciem zasilania sieci (produkt używany w Polsce=220V). 3

5 Instrukcja obsługi OBUDOWY Z SERII EXTREME IMPET COMPUTERS SP. Z O.O. Odrowąża Warszawa tel.:+48 (22) fax:+48 (22) ibox@home.pl

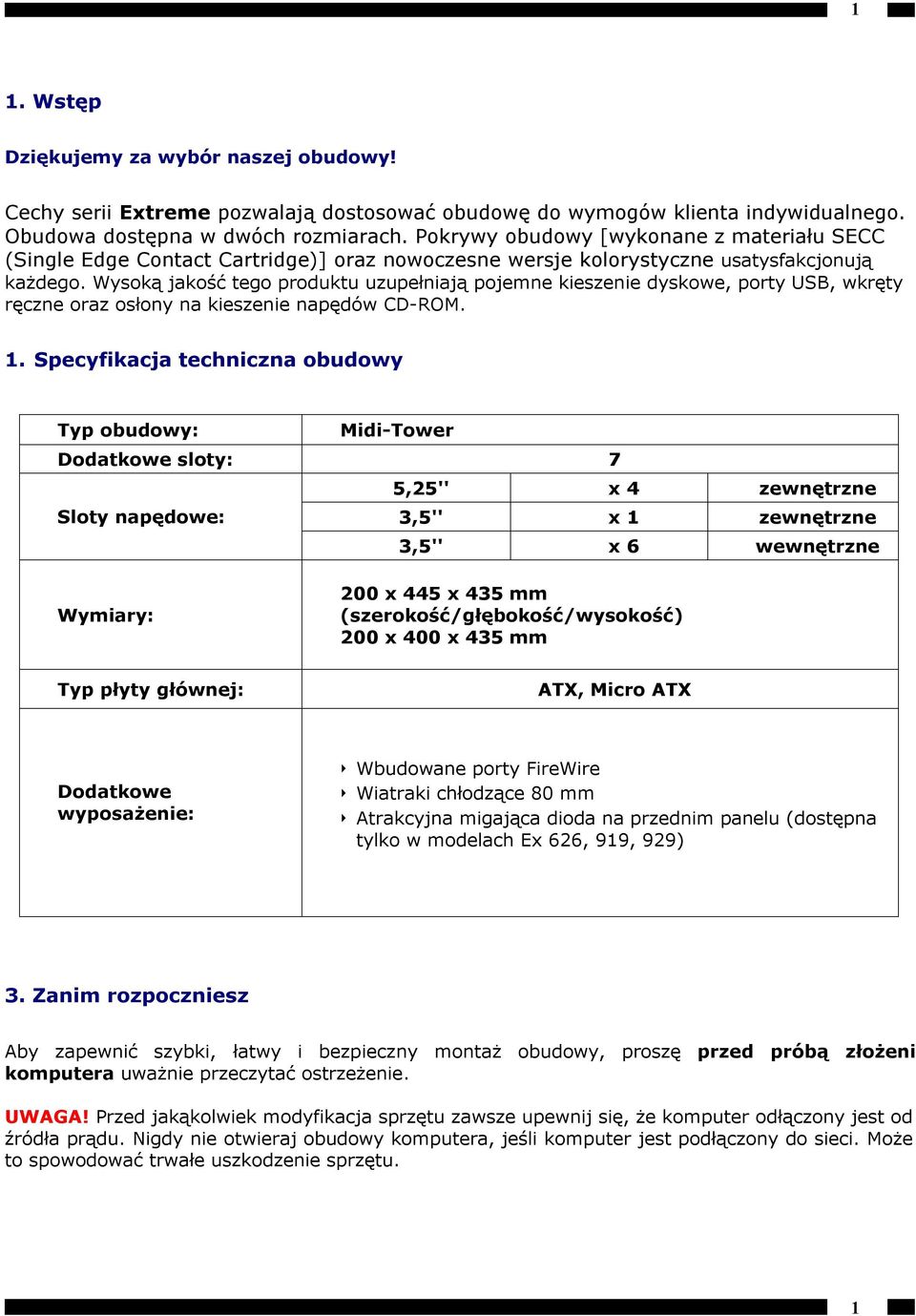

6 1 1. Wstęp Dziękujemy za wybór naszej obudowy! Cechy serii Extreme pozwalają dostosować obudowę do wymogów klienta indywidualnego. Obudowa dostępna w dwóch rozmiarach. Pokrywy obudowy [wykonane z materiału SECC (Single Edge Contact Cartridge)] oraz nowoczesne wersje kolorystyczne usatysfakcjonują każdego. Wysoką jakość tego produktu uzupełniają pojemne kieszenie dyskowe, porty USB, wkręty ręczne oraz osłony na kieszenie napędów CD-ROM. 1. Specyfikacja techniczna obudowy Typ obudowy: Midi-Tower Dodatkowe sloty: 7 5,25'' x 4 zewnętrzne Sloty napędowe: 3,5'' x 1 zewnętrzne 3,5'' x 6 wewnętrzne Wymiary: 200 x 445 x 435 mm (szerokość/głębokość/wysokość) 200 x 400 x 435 mm Typ płyty głównej: ATX, Micro ATX Dodatkowe wyposażenie: Wbudowane porty FireWire Wiatraki chłodzące 80 mm Atrakcyjna migająca dioda na przednim panelu (dostępna tylko w modelach Ex 626, 919, 929) 3. Zanim rozpoczniesz Aby zapewnić szybki, łatwy i bezpieczny montaż obudowy, proszę przed próbą złożeni komputera uważnie przeczytać ostrzeżenie. UWAGA! Przed jakąkolwiek modyfikacja sprzętu zawsze upewnij się, że komputer odłączony jest od źródła prądu. Nigdy nie otwieraj obudowy komputera, jeśli komputer jest podłączony do sieci. Może to spowodować trwałe uszkodzenie sprzętu. 1

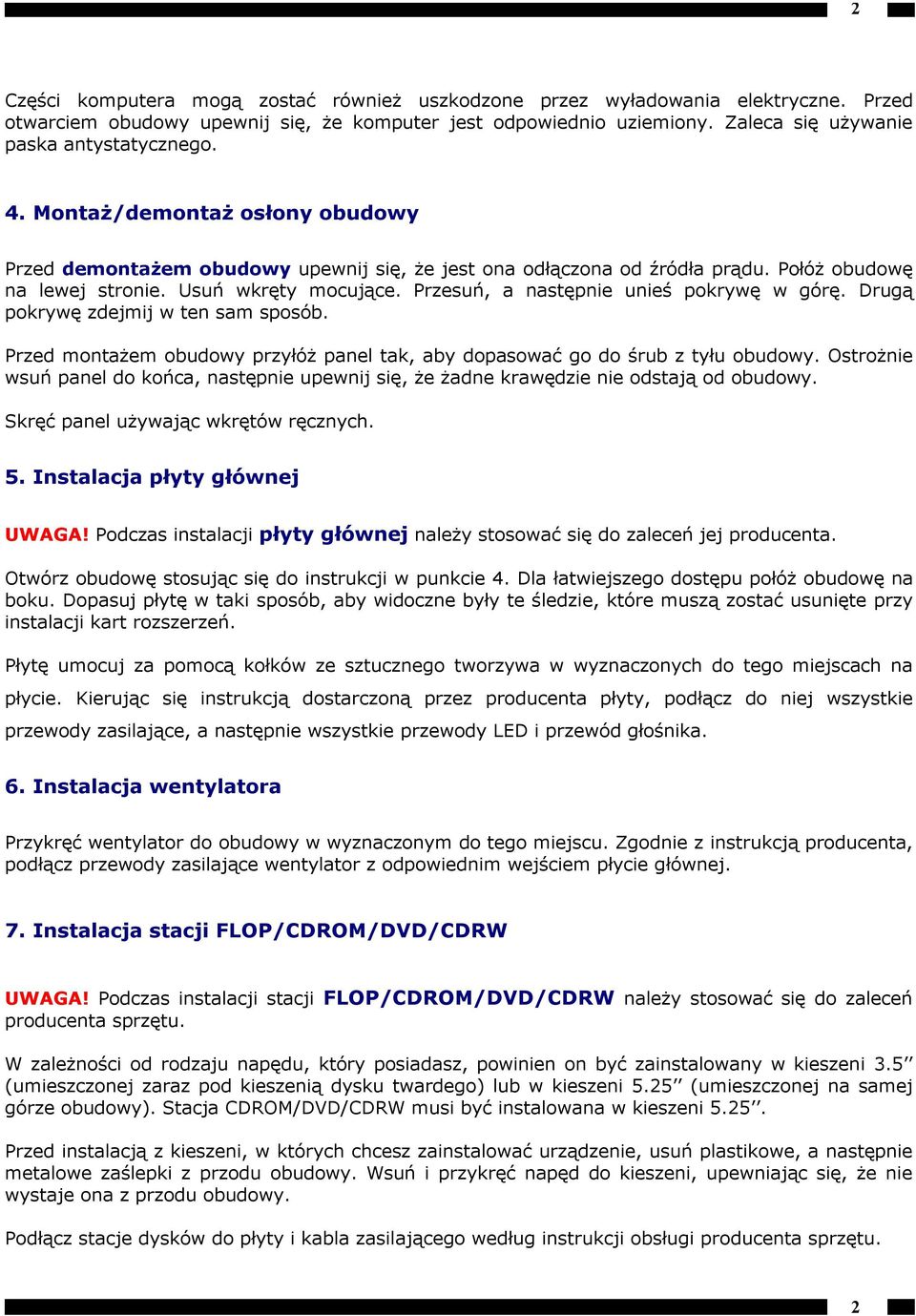

7 2 Części komputera mogą zostać również uszkodzone przez wyładowania elektryczne. Przed otwarciem obudowy upewnij się, że komputer jest odpowiednio uziemiony. Zaleca się używanie paska antystatycznego. 4. Montaż/demontaż osłony obudowy Przed demontażem obudowy upewnij się, że jest ona odłączona od źródła prądu. Połóż obudowę na lewej stronie. Usuń wkręty mocujące. Przesuń, a następnie unieś pokrywę w górę. Drugą pokrywę zdejmij w ten sam sposób. Przed montażem obudowy przyłóż panel tak, aby dopasować go do śrub z tyłu obudowy. Ostrożnie wsuń panel do końca, następnie upewnij się, że żadne krawędzie nie odstają od obudowy. Skręć panel używając wkrętów ręcznych. 5. Instalacja płyty głównej UWAGA! Podczas instalacji płyty głównej należy stosować się do zaleceń jej producenta. Otwórz obudowę stosując się do instrukcji w punkcie 4. Dla łatwiejszego dostępu połóż obudowę na boku. Dopasuj płytę w taki sposób, aby widoczne były te śledzie, które muszą zostać usunięte przy instalacji kart rozszerzeń. Płytę umocuj za pomocą kołków ze sztucznego tworzywa w wyznaczonych do tego miejscach na płycie. Kierując się instrukcją dostarczoną przez producenta płyty, podłącz do niej wszystkie przewody zasilające, a następnie wszystkie przewody LED i przewód głośnika. 6. Instalacja wentylatora Przykręć wentylator do obudowy w wyznaczonym do tego miejscu. Zgodnie z instrukcją producenta, podłącz przewody zasilające wentylator z odpowiednim wejściem płycie głównej. 7. Instalacja stacji FLOP/CDROM/DVD/CDRW UWAGA! Podczas instalacji stacji FLOP/CDROM/DVD/CDRW należy stosować się do zaleceń producenta sprzętu. W zależności od rodzaju napędu, który posiadasz, powinien on być zainstalowany w kieszeni 3.5 (umieszczonej zaraz pod kieszenią dysku twardego) lub w kieszeni 5.25 (umieszczonej na samej górze obudowy). Stacja CDROM/DVD/CDRW musi być instalowana w kieszeni Przed instalacją z kieszeni, w których chcesz zainstalować urządzenie, usuń plastikowe, a następnie metalowe zaślepki z przodu obudowy. Wsuń i przykręć napęd do kieszeni, upewniając się, że nie wystaje ona z przodu obudowy. Podłącz stacje dysków do płyty i kabla zasilającego według instrukcji obsługi producenta sprzętu. 2

8 3 8. Instalacja dysku twardego UWAGA! Podczas montażu dysku twardego należy stosować się do zaleceń producenta sprzętu. Kieszeń na dysk twardy znajduje się w grupie kieszeni 3.5, które nie posiadają odłączanego panelu przedniego. Wsuń dysk twardy do kieszeni, dopasuj otwory na śruby i przykręć dysk. Zabezpiecz urządzenie z obu stron. W tym celu usuń także prawą osłonę boczną obudowy i przykręć dysk. Posługując się instrukcjami obsługi obu urządzeń podłącz dysk do płyty głównej i zasilania. 9. Warunki eksploatacji Przed instalacją podzespołów w obudowie upewnij się, że zasilacz nie jest podłączony do sieci! Chroń urządzenie przed wstrząsami i uszkodzeniami mechanicznymi! Sieć zasilająca, do której podłączony jest zasilacz powinna posiadać wewnętrzną instalację ochronną (gniazdo powinno posiadać bolec ochronny). Temperatura użytkowania urządzenia wynosi od 10 C do 50 C. Temperatura składowania urządzenia wynosi od -40 C do 60 C. UWAGA!! Urządzenie powinno być umieszczone w pobliżu łatwo dostępnego gniazda zasilania.! Całkowite odłączenie urządzenia od sieci zasilającej następuje przez wyjęcie wtyczki z gniazda sieciowego.! Przełącznik zakresu napięcia zasilania umieszczony w tylnej części zasilacza musi by ustawiony zgodnie z napięciem zasilania sieci (produkt używany w Polsce=220V). 3
