1 ZAMAWIANIE CZĘŚCI ZAMIENNYCH Aby zamówić części zamienne, należy skontaktować się z placówką, w której zakupiono produkt. Należy przygotować następujące informacje: NUMER MODELU produktu (WEEVBE1010) NAZWA produktu (WEIDER BODY WORKS PRO) NUMER SERYJNY produktu (podany na pierwszej stronie okładki tej instrukcji) Numer modelu WEEVBE1010 Nr seryjny Wpisz numer seryjny w miejscu powyżej. NUMER IDENTYFIKACYJNY i OPIS potrzebnych części (patrz LISTA CZĘŚCI i RYSUNEK BIEŻNI W POWIĘKSZENIU na stronach 10 i ) Nalepka z numerem seryjnym PYTANIA? Jako producentowi zależy nam na pełnej satysfakcji naszych klientów. Jeśli pojawiły się wątpliwości lub jeśli pewnych elementów produktu brakuje bądź są uszkodzone, należy skontaktować się z placówką, w której produkt został zakupiony. INSTRUKCJA OBSŁUGI UŻYTKOWNIKA Urządzenie fitness klasy HC UWAGA Część nr 700 R00A Wydrukowano w Chinach 00 ICON IP, Inc. Przeczytaj wszystkie informacje dotyczące środków ostrożności przed korzystaniem z tego sprzętu. Zachowaj tę instrukcję obsługi. Odwiedź naszą stronę

2 SPIS TREŚCI OBRAZ W POWIĘKSZENIU Model nr WEEVBE1010 R00A ŚRODKI OSTROŻNOŚCI PRZED UŻYCIEM RYSUNEK DO IDENTYFIKACJI CZĘŚCI MONTAŻ REGULACJA SPRZĘTU SIŁOWEGO LISTA CZĘŚCI OBRAZ W POWIĘKSZENIU ZAMAWIANIE CZĘŚCI ZAMIENNYCH Tylna okładka WEIDER jest zarejestrowanym znakiem towarowym firmy ICON IP, Inc.

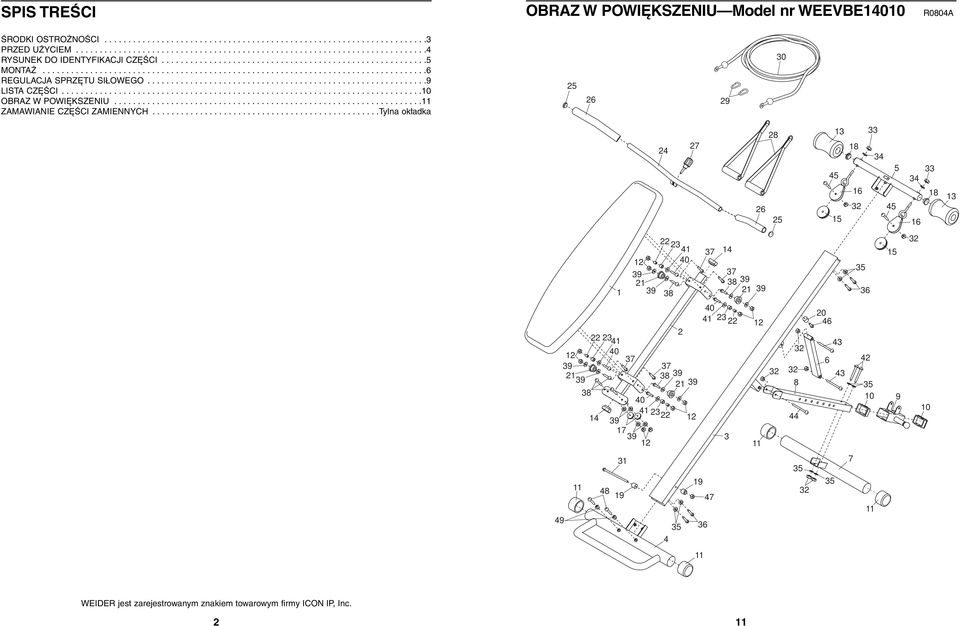

3 LISTA CZĘŚCI Model nr WEEVBE1010 R00A ŚRODKI OSTROŻNOŚCI Nr Ilość Opis Nr Ilość Opis 1 1 Siedzenie 1 Wspornik siedzenia 1 Szyna 1 Stabilizator 1 Górna poprzeczka 1 Nóżka podtrzymująca 7 1 Stopa regulująca 1 Nóżka regulująca 9 1 Wspornik regulacyjny 10 Tuleja regulacyjna Zewnętrzna nakrywka okrągła 0 mm 10 Nylonowa nakrętka zabezpieczająca M 1 Podkładka piankowa 1 Wewnętrzna nakrywka mm x 0 mm 1 Duże koło pasowe Obudowa koła pasowego 17 Małe koło pasowe 1 Nakrywka okrągła 19 Ogranicznik 0 1 Izolator nóżki podtrzymującej Kółko Mała tuleja Duża tuleja 1 Uchwyt Wewnętrzna nakrywka Rękojeść 7 1 Gałka Rączka 9 Spinacz 0 1 Pas 1 1 Śruba M x 1 mm 7 Nylonowa nakrętka zabezpieczająca M10 Nylonowa nakrętka zabezpieczająca M10 (połyskujący cynk) Podkładka M10 (połyskujący cynk) Podkładka M10 Śruba M10 x mm 7 Wkręt M x mm Śruba M x mm 9 Podkładka M 0 Śruba M x mm 1 Duża podkładka M Śruba M10 x mm Śruba M10 x 7 mm 1 Śruba M10 x 90 mm Śruba M10 x 0 mm 1 Wkręt samogwintujący M, x 0 mm 7 1 Nylonowa nakrętka zabezpieczająca M Wkręt M x mm 9 Gałka plastikowa # 1 Instrukcja obsługi użytkownika # 1 Tabela wykonywania ćwiczeń treningowych Uwaga: # oznacza niepokazaną na rysunkach część. Specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia. Patrz: tylna okładka w celu uzyskania informacji na temat zamawiania części zamiennych. OSTRZEŻENIA: By zmniejszyć ryzyko zranienia, należy przed użyciem sprzętu siłowego przeczytać następujące informacje na temat środków ostrożności. 1. Przed użyciem sprzętu siłowego należy przeczytać wszystkie informacje na temat środków ostrożności zawarte w niniejszej instrukcji obsługi.. Obowiązek poinformowania wszystkich użytkowników tego sprzętu siłowego o środkach ostrożności spoczywa na jego właścicielu.. Używać sprzętu siłowego według wskazówek zawartych w tej instrukcji obsługi.. Używać sprzętu siłowego tylko na płaskiej powierzchni. Przykryć podłogę pod sprzętem siłowym w celu jej ochrony.. Regularnie sprawdzać i odpowiednio mocować wszystkie części sprzętu siłowego przed użyciem. Natychmiast wymienić części zużyte.. Należy trzymać ręce i stopy z dala od ruchomych części. 7. Długie włosy należy związać, by uniknąć wkręcenia.. Nie pozwalać dzieciom poniżej roku życia i zwierzętom domowym na kontakt ze sprzętem siłowym. 9. Ze sprzętu siłowego powinny korzystać osoby o wadze do kg.. Sprzęt siłowy służy tylko do zastosowania w domu. Nie używać sprzętu siłowego w miejscach handlu, wynajmu lub innych zakładach. 1. Przedstawiona na rysunku nalepka umieszczona została na sprzęcie siłowym w zaznaczonym miejscu. W przypadku braku nalepki, lub gdy nalepka jest nieczytelna, należy zadzwonić do naszego biura obsługi klienta pod numer , by zamówić darmową nalepkę zamienną. Umieścić nalepkę we wskazanym miejscu. 10. W celu zapewnienia ochrony należy zawsze używać obuwia sportowego.. W razie bólu lub zawrotów głowy należy niezwłocznie przerwać ćwiczenia i ochłonąć. OSTRZEŻENIA: Przed rozpoczęciem ćwiczeń skonsultuj się z lekarzem. Jest to szczególnie ważne u osób powyżej roku życia lub o osób, u których wystąpiły wcześniej problemy zdrowotne. Przeczytaj wszystkie instrukcje przed użyciem sprzętu do ćwiczeń. ICON nie bierze odpowiedzialności za uszkodzenia produktu lub utratę zdrowia spowodowane użyciem tego produktu. 10

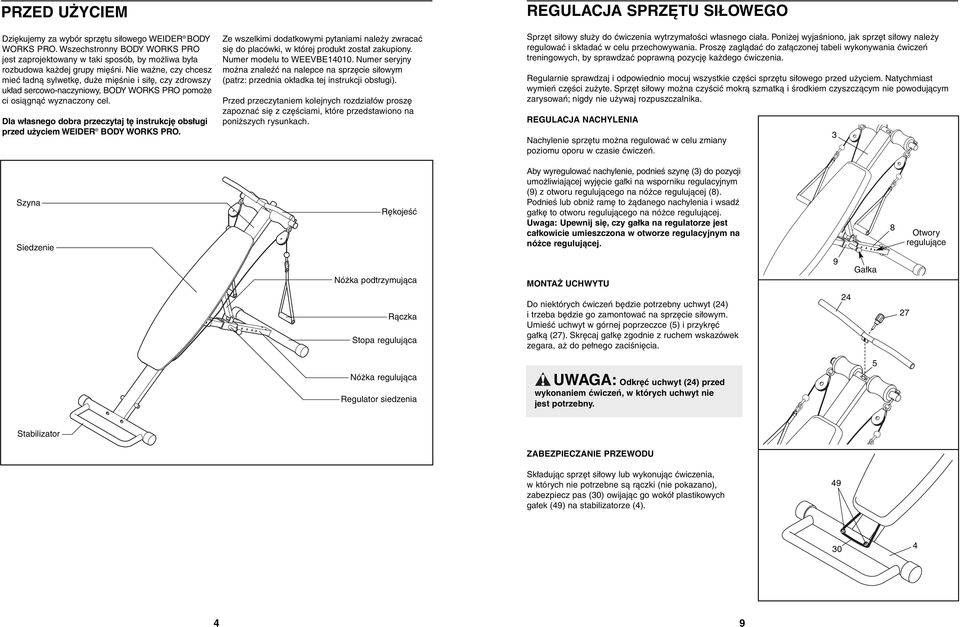

4 PRZED UŻYCIEM Dziękujemy za wybór sprzętu siłowego WEIDER BODY WORKS PRO. Wszechstronny BODY WORKS PRO jest zaprojektowany w taki sposób, by możliwa była rozbudowa każdej grupy mięśni. Nie ważne, czy chcesz mieć ładną sylwetkę, duże mięśnie i siłę, czy zdrowszy układ sercowo-naczyniowy, BODY WORKS PRO pomoże ci osiągnąć wyznaczony cel. Dla własnego dobra przeczytaj tę instrukcję obsługi przed użyciem WEIDER BODY WORKS PRO. Ze wszelkimi dodatkowymi pytaniami należy zwracać się do placówki, w której produkt został zakupiony. Numer modelu to WEEVBE1010. Numer seryjny można znaleźć na nalepce na sprzęcie siłowym (patrz: przednia okładka tej instrukcji obsługi). Przed przeczytaniem kolejnych rozdziałów proszę zapoznać się z częściami, które przedstawiono na poniższych rysunkach. REGULACJA SPRZĘTU SIŁOWEGO Sprzęt siłowy służy do ćwiczenia wytrzymałości własnego ciała. Poniżej wyjaśniono, jak sprzęt siłowy należy regulować i składać w celu przechowywania. Proszę zaglądać do załączonej tabeli wykonywania ćwiczeń treningowych, by sprawdzać poprawną pozycję każdego ćwiczenia. Regularnie sprawdzaj i odpowiednio mocuj wszystkie części sprzętu siłowego przed użyciem. Natychmiast wymień części zużyte. Sprzęt siłowy można czyścić mokrą szmatką i środkiem czyszczącym nie powodującym zarysowań; nigdy nie używaj rozpuszczalnika. REGULACJA NACHYLENIA Nachylenie sprzętu można regulować w celu zmiany poziomu oporu w czasie ćwiczeń. Szyna Siedzenie Rękojeść Aby wyregulować nachylenie, podnieś szynę () do pozycji umożliwiającej wyjęcie gałki na wsporniku regulacyjnym (9) z otworu regulującego na nóżce regulującej (). Podnieś lub obniż ramę to żądanego nachylenia i wsadź gałkę to otworu regulującego na nóżce regulującej. Uwaga: Upewnij się, czy gałka na regulatorze jest całkowicie umieszczona w otworze regulacyjnym na nóżce regulującej. Otwory regulujące Nóżka podtrzymująca Rączka Stopa regulująca MONTAŻ UCHWYTU Do niektórych ćwiczeń będzie potrzebny uchwyt () i trzeba będzie go zamontować na sprzęcie siłowym. Umieść uchwyt w górnej poprzeczce () i przykręć gałką (7). Skręcaj gałkę zgodnie z ruchem wskazówek zegara, aż do pełnego zaciśnięcia. 9 Gałka 7 Nóżka regulująca Regulator siedzenia UWAGA: Odkręć uchwyt () przed wykonaniem ćwiczeń, w których uchwyt nie jest potrzebny. Stabilizator ZABEZPIECZANIE PRZEWODU Składując sprzęt siłowy lub wykonując ćwiczenia, w których nie potrzebne są rączki (nie pokazano), zabezpiecz pas (0) owijając go wokół plastikowych gałek (9) na stabilizatorze ()

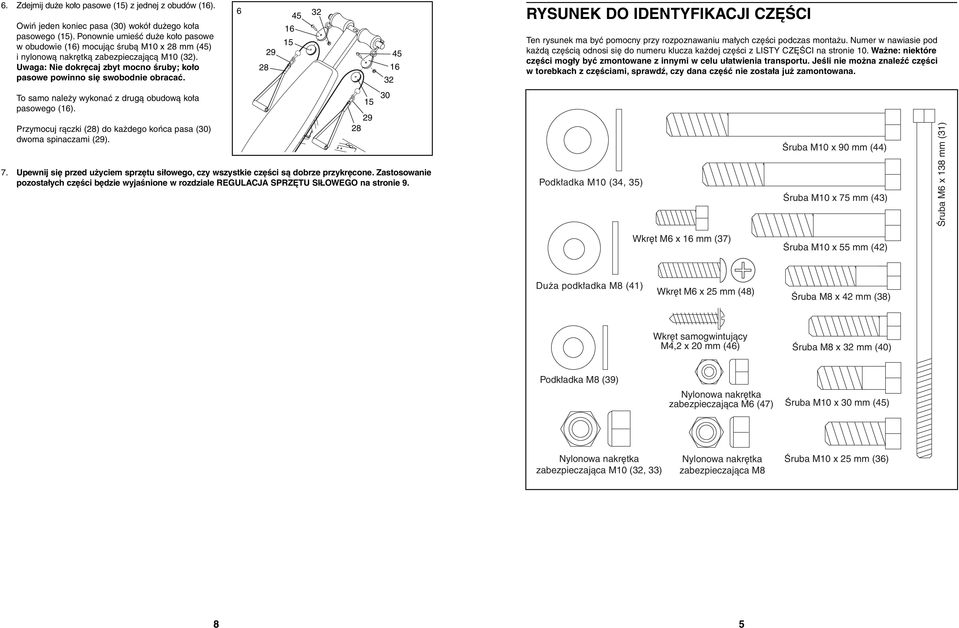

5 . Zdejmij duże koło pasowe (1) z jednej z obudów (). Owiń jeden koniec pasa (0) wokół dużego koła pasowego (1). Ponownie umieść duże koło pasowe w obudowie () mocując śrubą M10 x mm () i nylonową nakrętką zabezpieczającą M10 (). Uwaga: Nie dokręcaj zbyt mocno śruby; koło pasowe powinno się swobodnie obracać. To samo należy wykonać z drugą obudową koła pasowego (). Przymocuj rączki () do każdego końca pasa (0) dwoma spinaczami (9). 7. Upewnij się przed użyciem sprzętu siłowego, czy wszystkie części są dobrze przykręcone. Zastosowanie pozostałych części będzie wyjaśnione w rozdziale REGULACJA SPRZĘTU SIŁOWEGO na stronie RYSUNEK DO IDENTYFIKACJI CZĘŚCI Ten rysunek ma być pomocny przy rozpoznawaniu małych części podczas montażu. Numer w nawiasie pod każdą częścią odnosi się do numeru klucza każdej części z LISTY CZĘŚCI na stronie 10. Ważne: niektóre części mogły być zmontowane z innymi w celu ułatwienia transportu. Jeśli nie można znaleźć części w torebkach z częściami, sprawdź, czy dana część nie została już zamontowana. Podkładka M10 (, ) Śruba M10 x 90 mm () Śruba M10 x 7 mm () Śruba M x 1 mm (1) Wkręt M x mm (7) Śruba M10 x mm () Duża podkładka M (1) Wkręt M x mm () Śruba M x mm () Wkręt samogwintujący M, x 0 mm () Śruba M x mm (0) Podkładka M (9) Nylonowa nakrętka zabezpieczająca M (7) Śruba M10 x 0 mm () Nylonowa nakrętka zabezpieczająca M10 (, ) Nylonowa nakrętka zabezpieczająca M Śruba M10 x mm ()

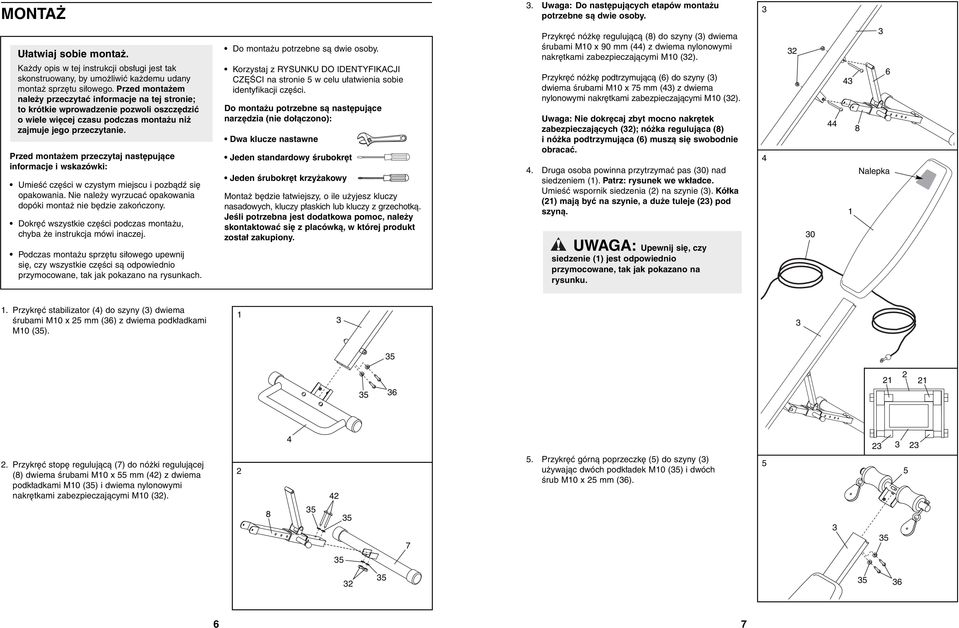

6 MONTAŻ. Uwaga: Do następujących etapów montażu potrzebne są dwie osoby. Ułatwiaj sobie montaż. Każdy opis w tej instrukcji obsługi jest tak skonstruowany, by umożliwić każdemu udany montaż sprzętu siłowego. Przed montażem należy przeczytać informacje na tej stronie; to krótkie wprowadzenie pozwoli oszczędzić o wiele więcej czasu podczas montażu niż zajmuje jego przeczytanie. Przed montażem przeczytaj następujące informacje i wskazówki: Umieść części w czystym miejscu i pozbądź się opakowania. Nie należy wyrzucać opakowania dopóki montaż nie będzie zakończony. Dokręć wszystkie części podczas montażu, chyba że instrukcja mówi inaczej. Podczas montażu sprzętu siłowego upewnij się, czy wszystkie części są odpowiednio przymocowane, tak jak pokazano na rysunkach. Do montażu potrzebne są dwie osoby. Korzystaj z RYSUNKU DO IDENTYFIKACJI CZĘŚCI na stronie w celu ułatwienia sobie identyfikacji części. Do montażu potrzebne są następujące narzędzia (nie dołączono): Dwa klucze nastawne Jeden standardowy śrubokręt Jeden śrubokręt krzyżakowy Montaż będzie łatwiejszy, o ile użyjesz kluczy nasadowych, kluczy płaskich lub kluczy z grzechotką. Jeśli potrzebna jest dodatkowa pomoc, należy skontaktować się z placówką, w której produkt został zakupiony. Przykręć nóżkę regulującą () do szyny () dwiema śrubami M10 x 90 mm () z dwiema nylonowymi nakrętkami zabezpieczającymi M10 (). Przykręć nóżkę podtrzymującą () do szyny () dwiema śrubami M10 x 7 mm () z dwiema nylonowymi nakrętkami zabezpieczającymi M10 (). Uwaga: Nie dokręcaj zbyt mocno nakrętek zabezpieczających (); nóżka regulująca () i nóżka podtrzymująca () muszą się swobodnie obracać.. Druga osoba powinna przytrzymać pas (0) nad siedzeniem (1). Patrz: rysunek we wkładce. Umieść wspornik siedzenia () na szynie (). Kółka () mają być na szynie, a duże tuleje () pod szyną. UWAGA: Upewnij się, czy siedzenie (1) jest odpowiednio przymocowane, tak jak pokazano na rysunku. 0 Nalepka 1 1. Przykręć stabilizator () do szyny () dwiema śrubami M10 x mm () z dwiema podkładkami M10 (). 1. Przykręć stopę regulującą (7) do nóżki regulującej () dwiema śrubami M10 x mm () z dwiema podkładkami M10 () i dwiema nylonowymi nakrętkami zabezpieczającymi M10 (). 7. Przykręć górną poprzeczkę () do szyny () używając dwóch podkładek M10 () i dwóch śrub M10 x mm (). 7
