1 INSTRUKCJA OBSŁUGI - PL W 1979 Insportline Ocean Wioślarz 1

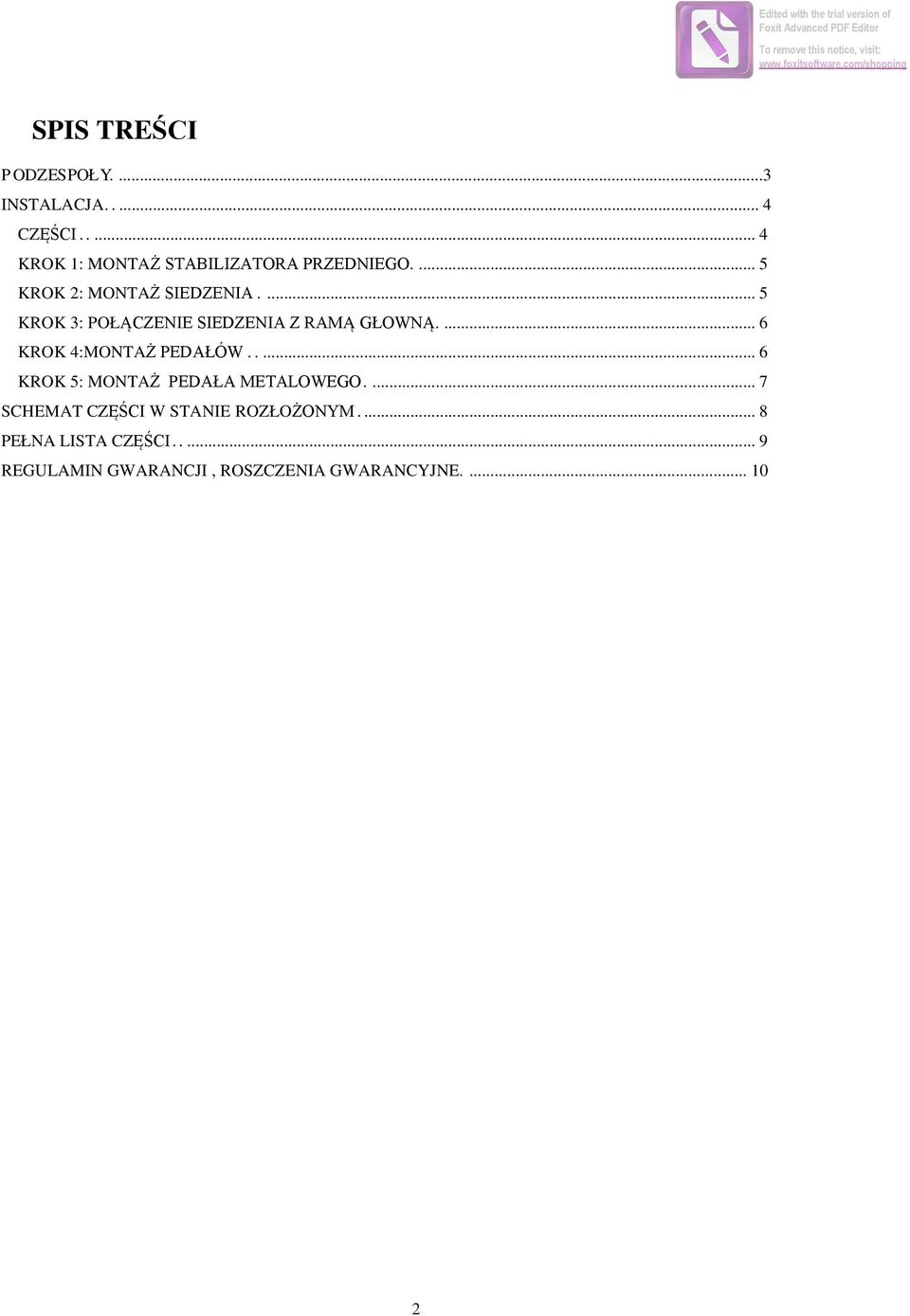

2 SPIS TREŚCI P ODZESPOŁY....3 INSTALACJA CZĘŚCI KROK 1: MONTAŻ STABILIZATORA PRZEDNIEGO KROK 2: MONTAŻ SIEDZENIA KROK 3: POŁĄCZENIE SIEDZENIA Z RAMĄ GŁOWNĄ KROK 4:MONTAŻ PEDAŁÓW KROK 5: MONTAŻ PEDAŁA METALOWEGO SCHEMAT CZĘŚCI W STANIE ROZŁOŻONYM PEŁNA LISTA CZĘŚCI REGULAMIN GWARANCJI, ROSZCZENIA GWARANCYJNE

... 5 KROK 3: POŁĄCZENIE SIEDZENIA Z RAMĄ GŁOWNĄ.... 6 KROK 4:MONTAŻ PEDAŁÓW.

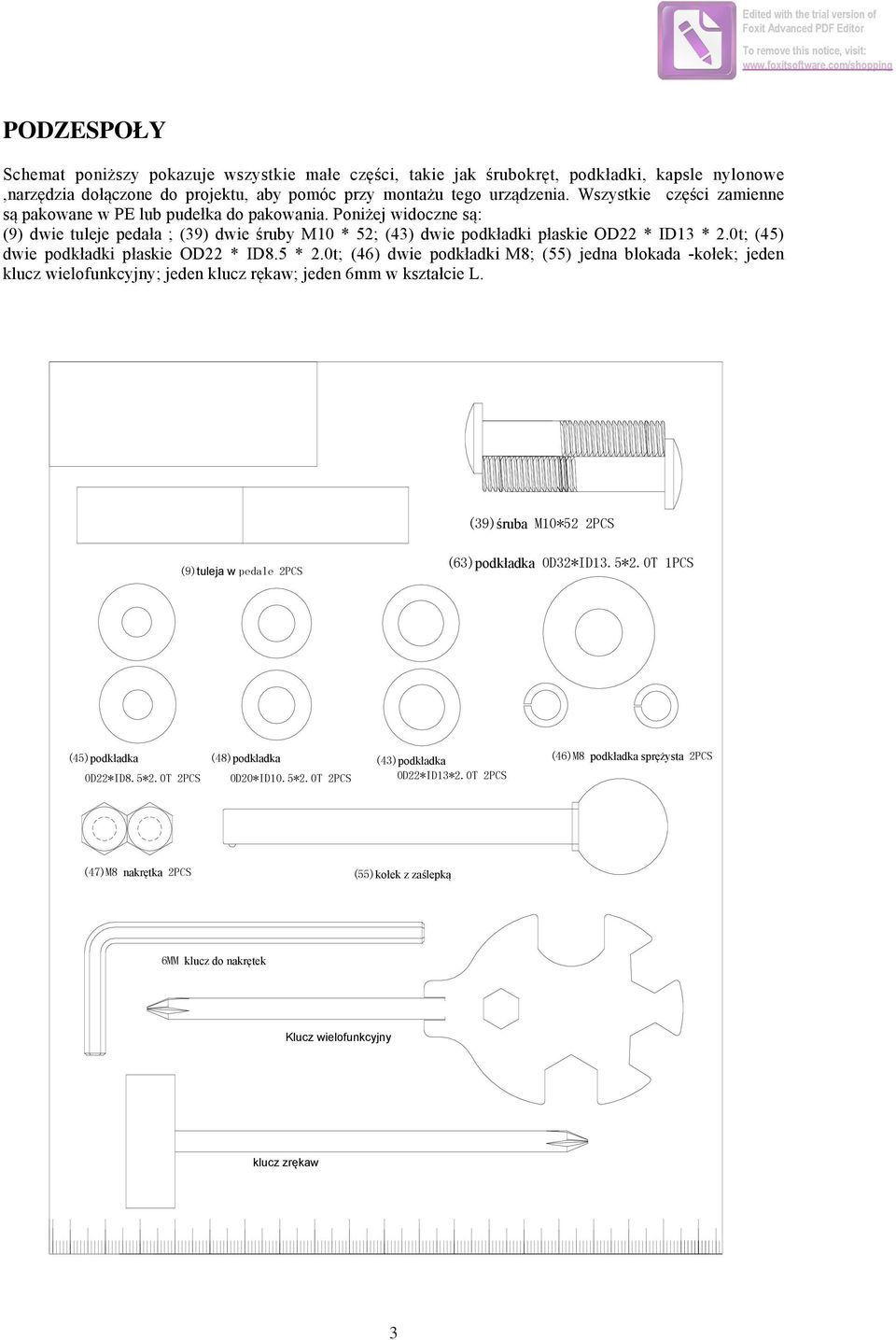

3 PODZESPOŁY Schemat poniższy pokazuje wszystkie małe części, takie jak śrubokręt, podkładki, kapsle nylonowe,narzędzia dołączone do projektu, aby pomóc przy montażu tego urządzenia. Wszystkie części zamienne są pakowane w PE lub pudełka do pakowania. Poniżej widoczne są: (9) dwie tuleje pedała ; (39) dwie śruby M10 * 52; () dwie podkładki płaskie OD22 * ID13 * 2.0t; (45) dwie podkładki płaskie OD22 * ID8.5 * 2.0t; (46) dwie podkładki M8; (55) jedna blokada -kołek; jeden klucz wielofunkcyjny; jeden klucz rękaw; jeden 6mm w kształcie L. (39)śruba M10*52 2PCS (9)tuleja w pedale 2PCS (63)podkładka OD32*ID13.5*2.0T 1PCS (45)podkładka OD22*ID8.5*2.0T 2PCS (48)podkładka OD20*ID10.5*2.0T 2PCS ()podkładka OD22*ID13*2.0T 2PCS (46)M8 podkładka sprężysta 2PCS (47)M8 nakrętka 2PCS (55)kołek z zaślepką 6MM klucz do nakrętek Klucz wielofunkcyjny klucz zrękaw 3

0t; (45) dwie podkładki płaskie OD22 * ID8.5 * 2.0t; (46) dwie podkładki M8; (55) jedna blokada -kołek; jeden klucz wielofunkcyjny; jeden klucz rękaw; jeden 6mm w kształcie L.

4 INSTALACJA Przed instalacją proszę spojrzeć na zdjęcie poniżej, aby prawidłowo zamontować urządzenie R L CZĘŚCI NR. NAZWA CZĘŚCI ILOŚĆ NR. NAZWA CZĘŚCI ILOŚĆ 1 sztyca 1 45 podkładka OD22*ID8.5*2.0T 2 2 rama głowna 1 46 M8 podkładka sprężysta 2 3 stabilizator przedni zestaw 1 47 M8 nakrętka 2 6 pedał metalowy 2 48 podkładka OD20*ID10.5* pedał-podkładka luka 2 50 M8*25 śruba 4 10 pedał 2 51 nakrętka M12* siedlisko /2 Nakrętka nylonowa pokrywa 1 21 pokrętło-połaczenie 1 54 szpilka do pedału metalowego 2 38 siedlisko- zatyczka 4 55 kołek 1 39 M10*52 śruba 2 58 linia górna części czujnika /2*100 śruba 1 59 Czujnik poniżej sekcji linii 1 podkładka OD22*ID13*2.0T 2 63 podkładka OD32*ID13.5*2.0T /2 nasadka nylon 1 65 pas pedała 2 4

0T 2 2 rama głowna 1 46 M8 podkładka sprężysta 2 3 stabilizator przedni zestaw 1 47 M8 nakrętka 2 6 pedał metalowy 2 48 podkładka OD20*ID10.5*2.

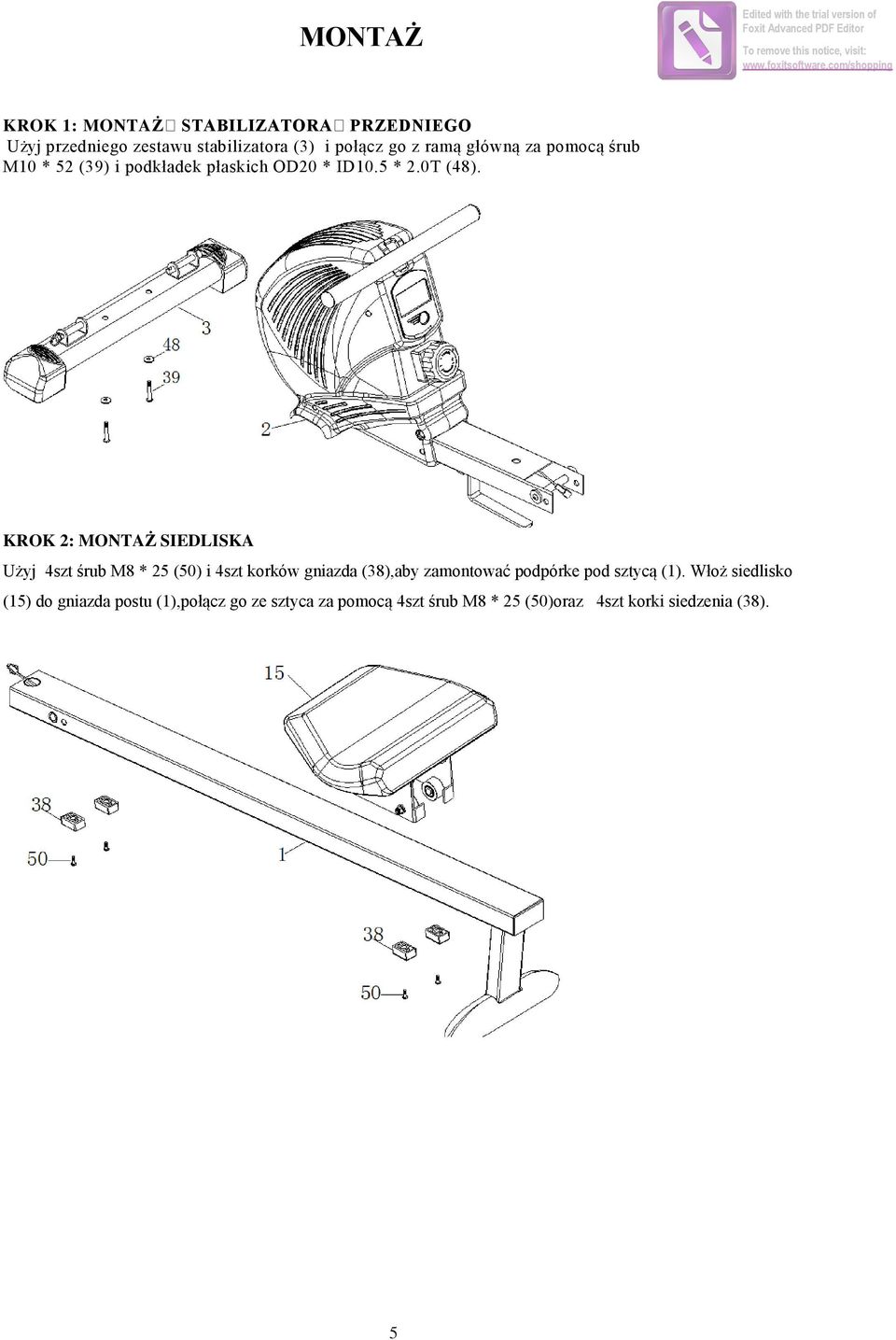

5 MONTAŻ Edited with the trial version of KROK 1: MONTAŻ STABILIZATORA PRZEDNIEGO Użyj przedniego zestawu stabilizatora (3) i połącz go z ramą główną za pomocą śrub M10 * 52 (39) i podkładek płaskich OD20 * ID10.5 * 2.0T (48). KROK 2: MONTAŻ SIEDLISKA Użyj 4szt śrub M8 * 25 (50) i 4szt korków gniazda (38),aby zamontować podpórke pod sztycą (1). Włoż siedlisko (15) do gniazda postu (1),połącz go ze sztyca za pomocą 4szt śrub M8 * 25 (50)oraz 4szt korki siedzenia (38). 5

KROK 2: MONTAŻ SIEDLISKA Użyj 4szt śrub M8 * 25 (50) i 4szt korków gniazda (38),aby zamontować podpórke pod sztycą

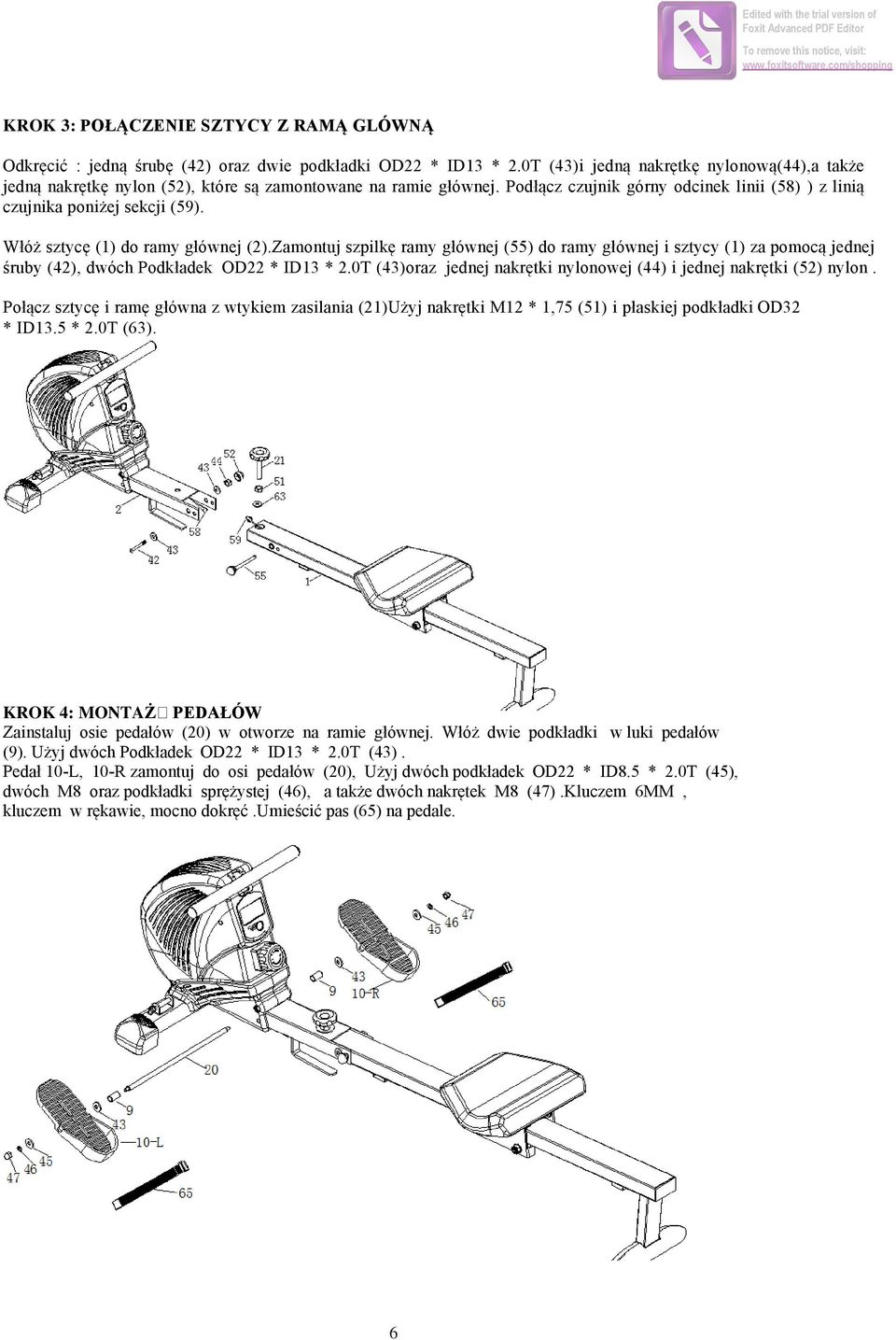

6 KROK 3: POŁĄCZENIE SZTYCY Z RAMĄ GLÓWNĄ Odkręcić : jedną śrubę (42) oraz dwie podkładki OD22 * ID13 * 2.0T ()i jedną nakrętkę nylonową(44),a także jedną nakrętkę nylon (52), które są zamontowane na ramie głównej. Podłącz czujnik górny odcinek linii (58) ) z linią czujnika poniżej sekcji (59). Włóż sztycę (1) do ramy głównej (2).Zamontuj szpilkę ramy głównej (55) do ramy głównej i sztycy (1) za pomocą jednej śruby (42), dwóch Podkładek OD22 * ID13 * 2.0T ()oraz jednej nakrętki nylonowej (44) i jednej nakrętki (52) nylon. Połącz sztycę i ramę główna z wtykiem zasilania (21)Użyj nakrętki M12 * 1,75 (51) i płaskiej podkładki OD32 * ID13.5 * 2.0T (63). KROK 4: MONTAŻ PEDAŁÓW Zainstaluj osie pedałów (20) w otworze na ramie głównej. Włóż dwie podkładki w luki pedałów (9). Użyj dwóch Podkładek OD22 * ID13 * 2.0T (). Pedał 10-L, 10-R zamontuj do osi pedałów (20), Użyj dwóch podkładek OD22 * ID8.5 * 2.0T (45), dwóch M8 oraz podkładki sprężystej (46), a także dwóch nakrętek M8 (47).Kluczem 6MM, kluczem w rękawie, mocno dokręć.umieścić pas (65) na pedale. 6

Włóż sztycę (1) do ramy głównej (2).Zamontuj szpilkę ramy głównej (55) do ramy głównej i sztycy (1) za pomocą jednej śruby (42), dwóch Podkładek OD22 * ID13 * 2.

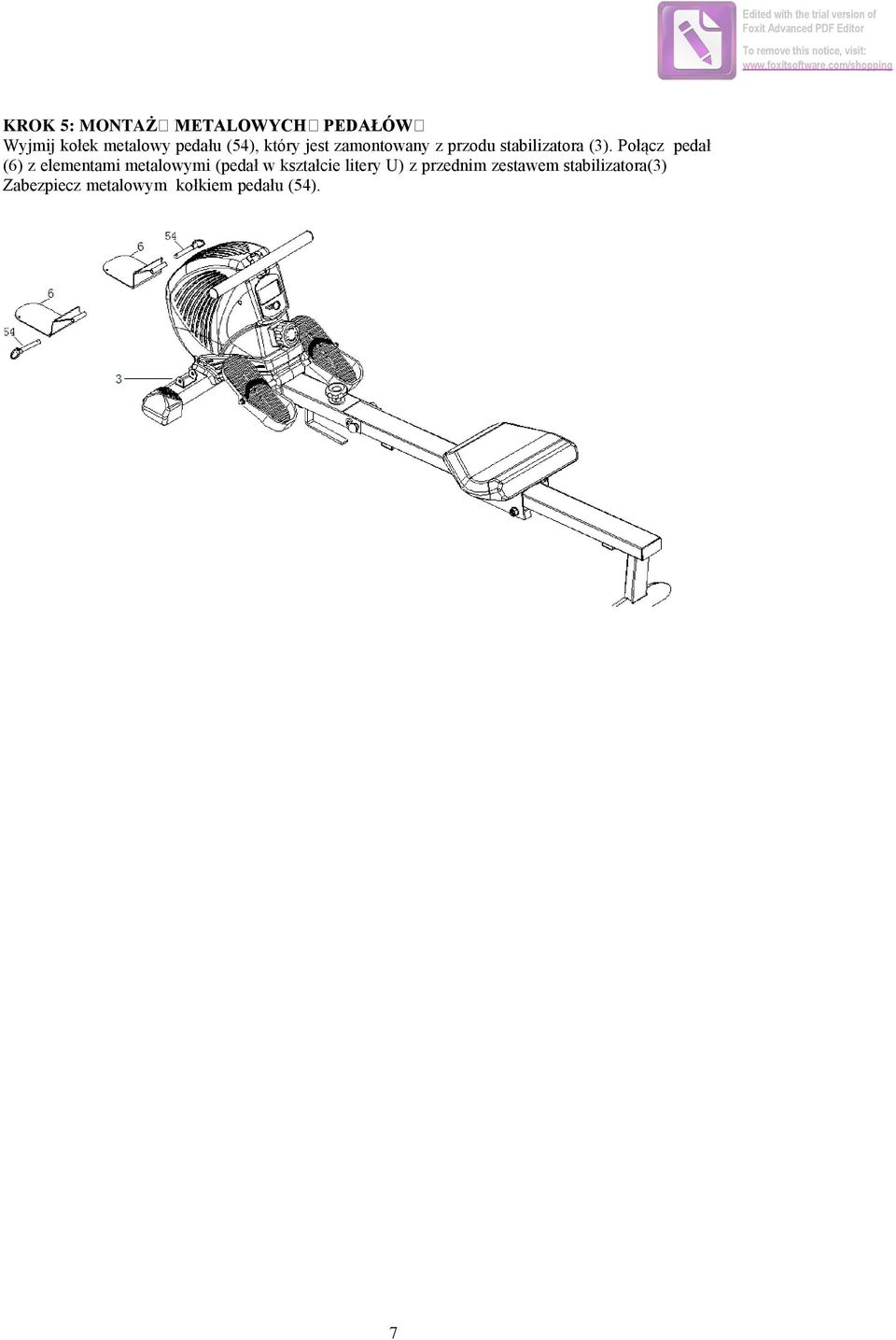

7 KROK 5: MONTAŻ METALOWYCH PEDAŁÓW Wyjmij kołek metalowy pedału (54), który jest zamontowany z przodu stabilizatora (3). Połącz pedał (6) z elementami metalowymi (pedał w kształcie litery U) z przednim zestawem stabilizatora(3) Zabezpiecz metalowym kołkiem pedału (54). 7

Połącz pedał (6) z elementami metalowymi (pedał w kształcie litery

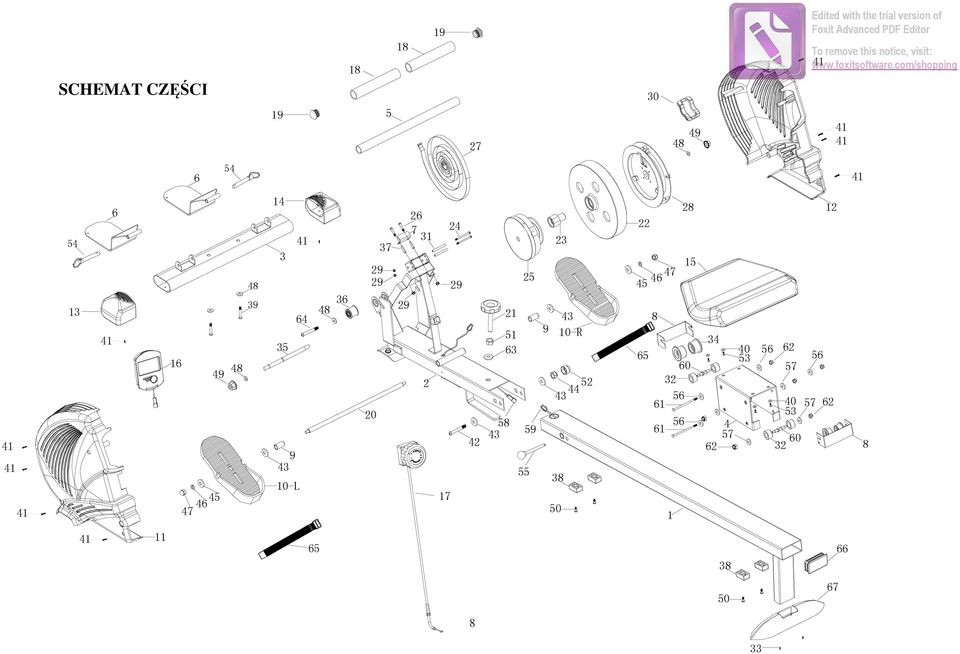

8 SCHEMAT CZĘŚCI Edited with the trial version of L R

24 29 42 25 21 8 9 51 10-R 34 63 40 56 62 65 53 56 60 57 52 32 44 56 61 40 57 62

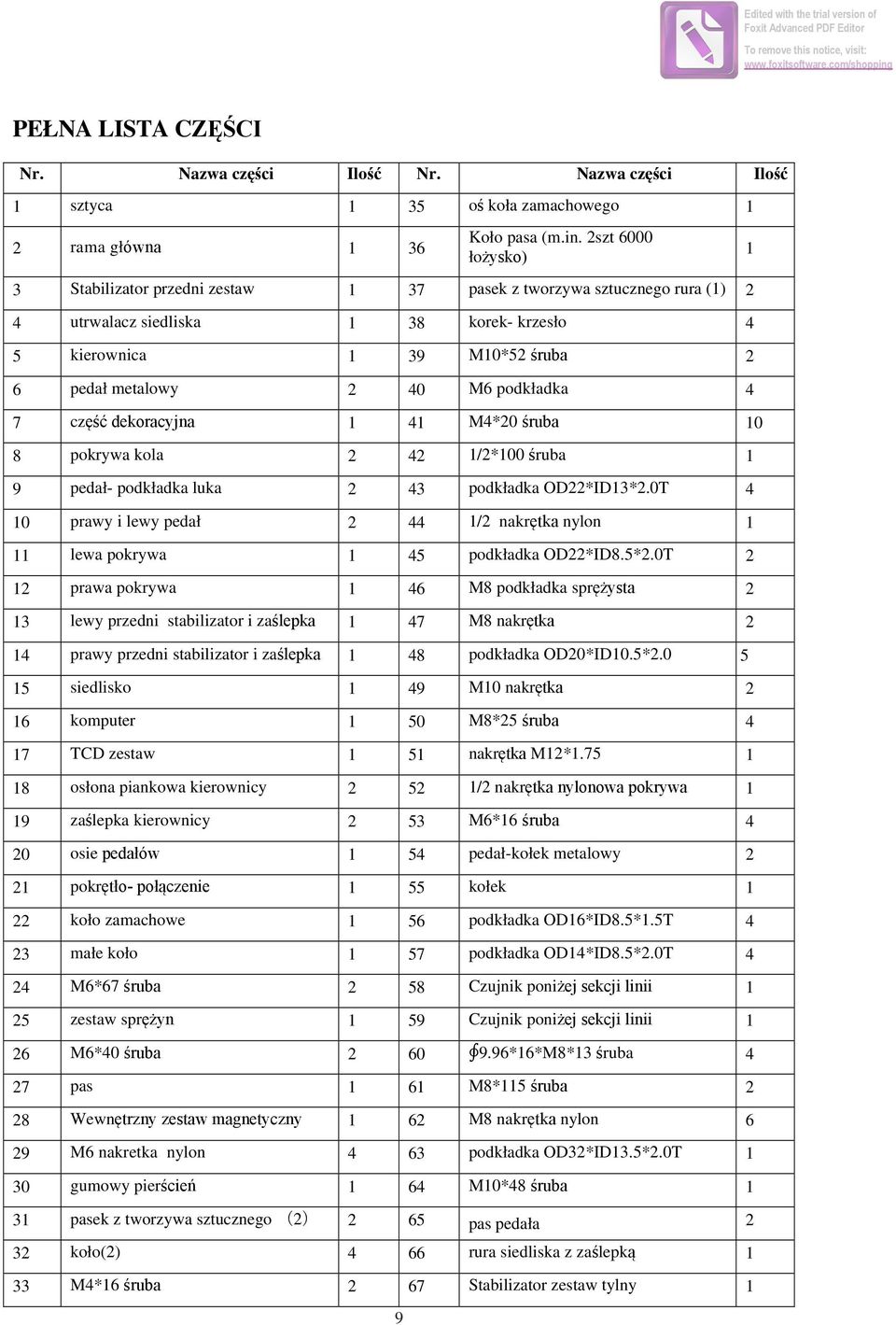

9 PEŁNA LISTA CZĘŚCI Nr. Nazwa części Ilość Nr. Nazwa części Ilość 1 sztyca 1 35 oś koła zamachowego 1 2 rama główna Koło pasa (m.in. 2szt 6000 łożysko) 3 Stabilizator przedni zestaw 1 37 pasek z tworzywa sztucznego rura (1) 2 4 utrwalacz siedliska 1 38 korek- krzesło 4 5 kierownica 1 39 M10*52 śruba 2 6 pedał metalowy 2 40 M6 podkładka 4 7 część dekoracyjna 1 M4*20 śruba 10 8 pokrywa kola /2*100 śruba 1 9 pedał- podkładka luka 2 podkładka OD22*ID13*2.0T 4 10 prawy i lewy pedał /2 nakrętka nylon 1 11 lewa pokrywa 1 45 podkładka OD22*ID8.5*2.0T 2 12 prawa pokrywa 1 46 M8 podkładka sprężysta 2 13 lewy przedni stabilizator i zaślepka 1 47 M8 nakrętka 2 14 prawy przedni stabilizator i zaślepka 1 48 podkładka OD20*ID10.5* siedlisko 1 49 M10 nakrętka 2 16 komputer 1 50 M8*25 śruba 4 17 TCD zestaw 1 51 nakrętka M12* osłona piankowa kierownicy /2 nakrętka nylonowa pokrywa 1 19 zaślepka kierownicy 2 53 M6*16 śruba 4 20 osie pedałów 1 54 pedał-kołek metalowy 2 21 pokrętło- połączenie 1 55 kołek 1 22 koło zamachowe 1 56 podkładka OD16*ID8.5*1.5T 4 23 małe koło 1 57 podkładka OD14*ID8.5*2.0T 4 24 M6*67 śruba 2 58 Czujnik poniżej sekcji linii 1 25 zestaw sprężyn 1 59 Czujnik poniżej sekcji linii 1 26 M6*40 śruba *16*M8*13 śruba 4 27 pas 1 61 M8*115 śruba 2 28 Wewnętrzny zestaw magnetyczny 1 62 M8 nakrętka nylon 6 29 M6 nakretka nylon 4 63 podkładka OD32*ID13.5*2.0T 1 30 gumowy pierścień 1 64 M10*48 śruba 1 31 pasek z tworzywa sztucznego (2) 2 65 pas pedała 2 32 koło(2) 4 66 rura siedliska z zaślepką 1 33 M4*16 śruba 2 67 Stabilizator zestaw tylny 1 1

podkładka 4 7 część dekoracyjna 1 M4*20 śruba 10 8 pokrywa kola 2 42 1/2*100 śruba 1 9 pedał- podkładka luka 2 podkładka OD22*ID13*2.

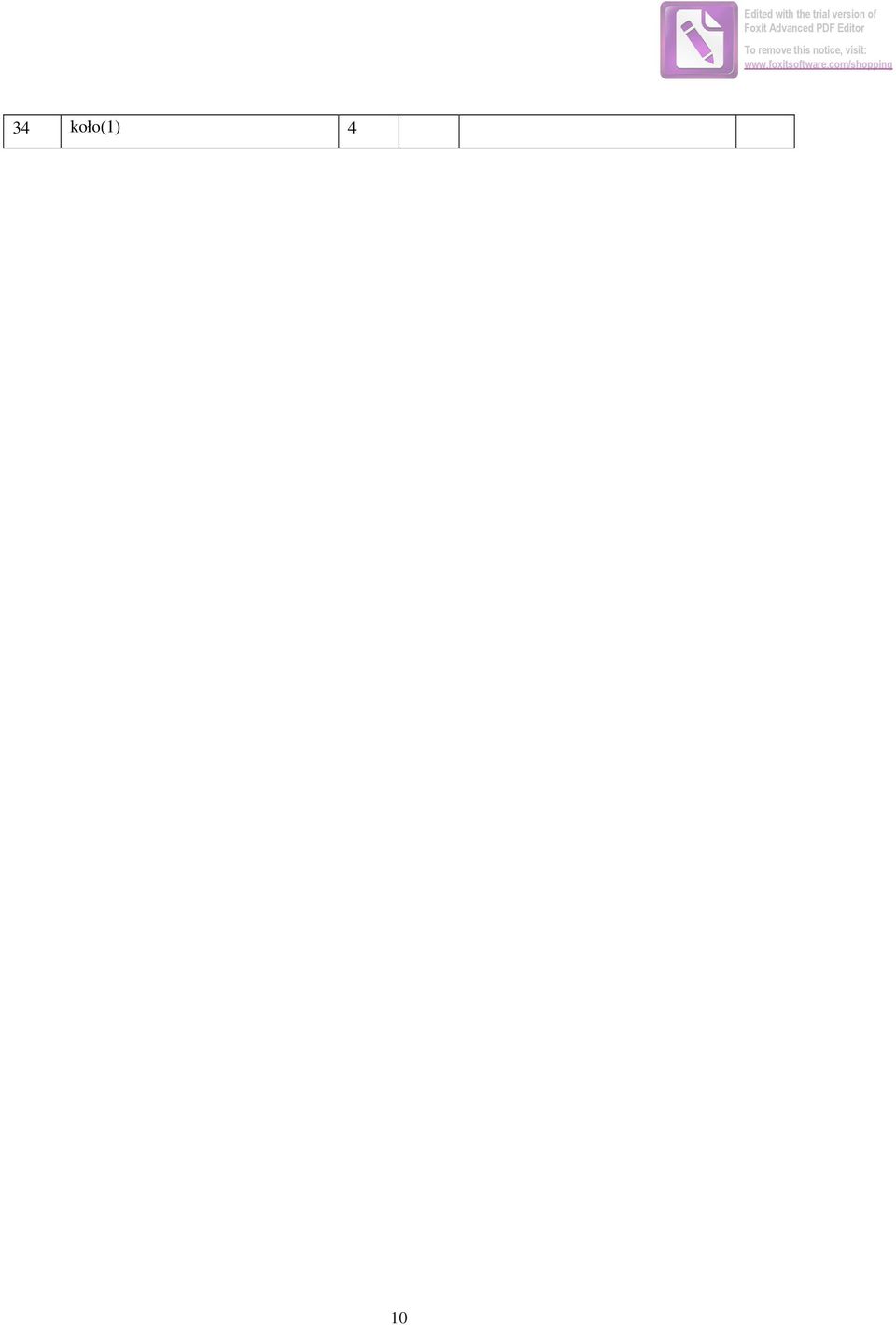

10 34 koło(1) 4 10

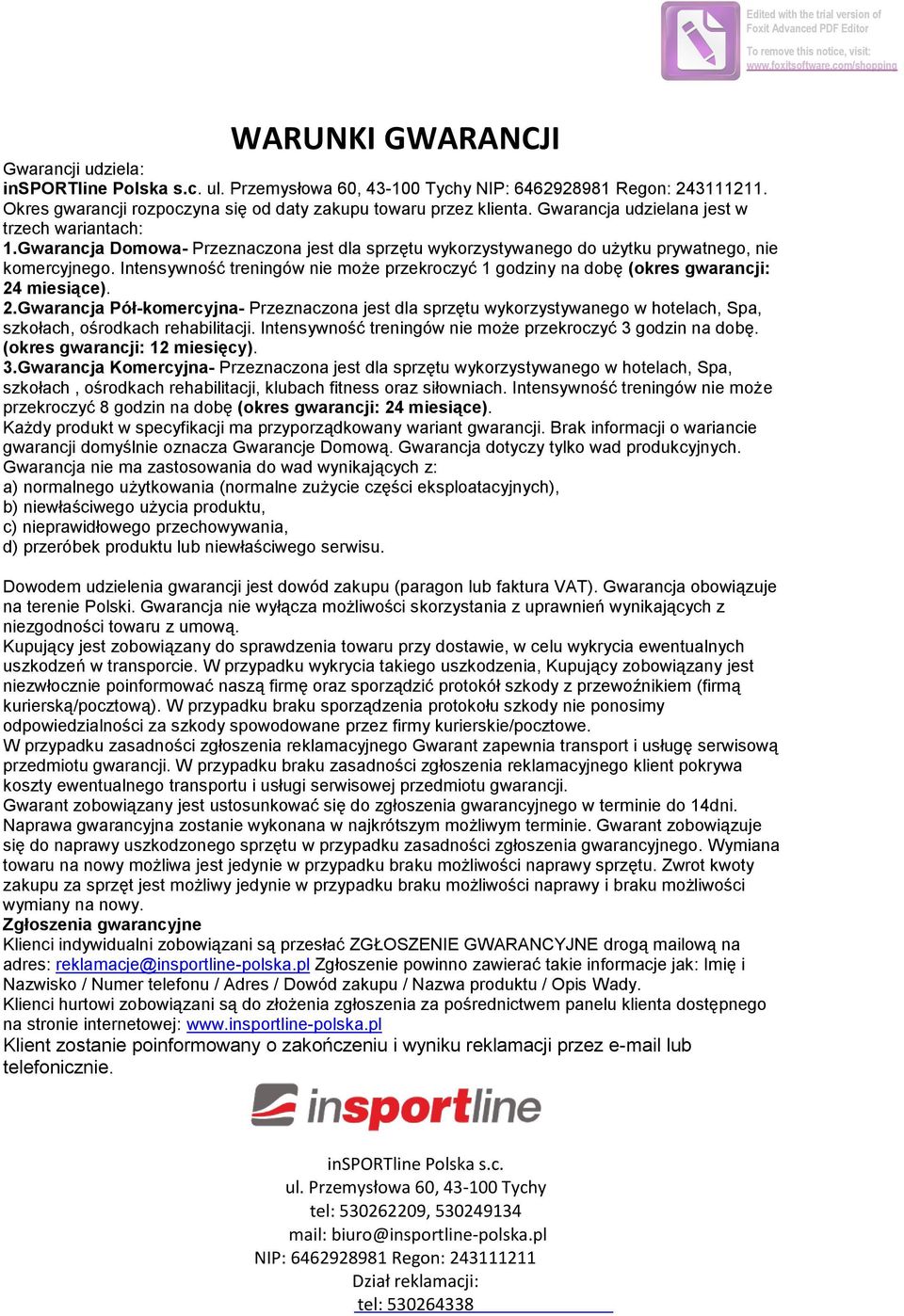

11 WARUNKI GWARANCJI Gwarancji udziela: insportline Polska s.c. ul. Przemysłowa 60, -100 Tychy NIP: Regon: Okres gwarancji rozpoczyna się od daty zakupu towaru przez klienta. Gwarancja udzielana jest w trzech wariantach: 1.Gwarancja Domowa- Przeznaczona jest dla sprzętu wykorzystywanego do użytku prywatnego, nie komercyjnego. Intensywność treningów nie może przekroczyć 1 godziny na dobę (okres gwarancji: 24 miesiące). 2.Gwarancja Pół-komercyjna- Przeznaczona jest dla sprzętu wykorzystywanego w hotelach, Spa, szkołach, ośrodkach rehabilitacji. Intensywność treningów nie może przekroczyć 3 godzin na dobę. (okres gwarancji: 12 miesięcy). 3.Gwarancja Komercyjna- Przeznaczona jest dla sprzętu wykorzystywanego w hotelach, Spa, szkołach, ośrodkach rehabilitacji, klubach fitness oraz siłowniach. Intensywność treningów nie może przekroczyć 8 godzin na dobę (okres gwarancji: 24 miesiące). Każdy produkt w specyfikacji ma przyporządkowany wariant gwarancji. Brak informacji o wariancie gwarancji domyślnie oznacza Gwarancje Domową. Gwarancja dotyczy tylko wad produkcyjnych. Gwarancja nie ma zastosowania do wad wynikających z: a) normalnego użytkowania (normalne zużycie części eksploatacyjnych), b) niewłaściwego użycia produktu, c) nieprawidłowego przechowywania, d) przeróbek produktu lub niewłaściwego serwisu. Dowodem udzielenia gwarancji jest dowód zakupu (paragon lub faktura VAT). Gwarancja obowiązuje na terenie Polski. Gwarancja nie wyłącza możliwości skorzystania z uprawnień wynikających z niezgodności towaru z umową. Kupujący jest zobowiązany do sprawdzenia towaru przy dostawie, w celu wykrycia ewentualnych uszkodzeń w transporcie. W przypadku wykrycia takiego uszkodzenia, Kupujący zobowiązany jest niezwłocznie poinformować naszą firmę oraz sporządzić protokół szkody z przewoźnikiem (firmą kurierską/pocztową). W przypadku braku sporządzenia protokołu szkody nie ponosimy odpowiedzialności za szkody spowodowane przez firmy kurierskie/pocztowe. W przypadku zasadności zgłoszenia reklamacyjnego Gwarant zapewnia transport i usługę serwisową przedmiotu gwarancji. W przypadku braku zasadności zgłoszenia reklamacyjnego klient pokrywa koszty ewentualnego transportu i usługi serwisowej przedmiotu gwarancji. Gwarant zobowiązany jest ustosunkować się do zgłoszenia gwarancyjnego w terminie do 14dni. Naprawa gwarancyjna zostanie wykonana w najkrótszym możliwym terminie. Gwarant zobowiązuje się do naprawy uszkodzonego sprzętu w przypadku zasadności zgłoszenia gwarancyjnego. Wymiana towaru na nowy możliwa jest jedynie w przypadku braku możliwości naprawy sprzętu. Zwrot kwoty zakupu za sprzęt jest możliwy jedynie w przypadku braku możliwości naprawy i braku możliwości wymiany na nowy. Zgłoszenia gwarancyjne Klienci indywidualni zobowiązani są przesłać ZGŁOSZENIE GWARANCYJNE drogą mailową na adres: reklamacje@insportline-polska.pl Zgłoszenie powinno zawierać takie informacje jak: Imię i Nazwisko / Numer telefonu / Adres / Dowód zakupu / Nazwa produktu / Opis Wady. Klienci hurtowi zobowiązani są do złożenia zgłoszenia za pośrednictwem panelu klienta dostępnego na stronie internetowej: Klient zostanie poinformowany o zakończeniu i wyniku reklamacji przez lub telefonicznie. insportline Polska s.c. ul. Przemysłowa 60, -100 Tychy tel: , mail: biuro@insportline-polska.pl NIP: Regon: Dział reklamacji: tel:

Intensywność treningów nie może przekroczyć 1 godziny na dobę (okres gwarancji: 24
