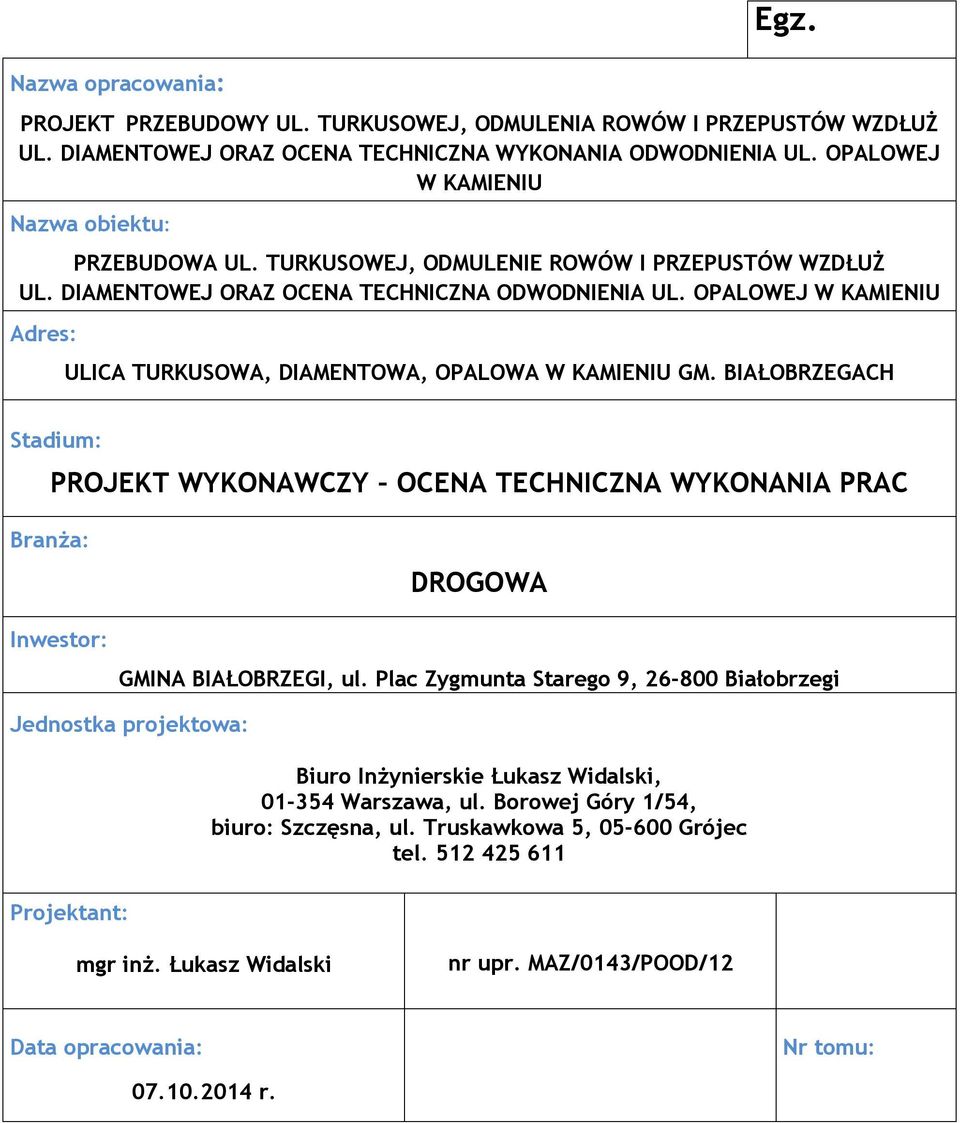

1 Nazwa opracowania: Egz. PROJEKT PRZEBUDOWY UL. TURKUSOWEJ, ODMULENIA ROWÓW I PRZEPUSTÓW WZDŁUŻ UL. DIAMENTOWEJ ORAZ OCENA TECHNICZNA WYKONANIA ODWODNIENIA UL. OPALOWEJ W KAMIENIU Nazwa obiektu: PRZEBUDOWA UL. TURKUSOWEJ, ODMULENIE ROWÓW I PRZEPUSTÓW WZDŁUŻ UL. DIAMENTOWEJ ORAZ OCENA TECHNICZNA ODWODNIENIA UL. OPALOWEJ W KAMIENIU Adres: ULICA TURKUSOWA, DIAMENTOWA, OPALOWA W KAMIENIU GM. BIAŁOBRZEGACH Stadium: PROJEKT WYKONAWCZY OCENA TECHNICZNA WYKONANIA PRAC Branża: Inwestor: DROGOWA GMINA BIAŁOBRZEGI, ul. Plac Zygmunta Starego 9, Białobrzegi Jednostka projektowa: Projektant: Biuro Inżynierskie Łukasz Widalski, Warszawa, ul. Borowej Góry 1/54, biuro: Szczęsna, ul. Truskawkowa 5, Grójec tel mgr inż. Łukasz Widalski nr upr. MAZ/0143/POOD/12 Data opracowania: Nr tomu: r.

2 Spis treści I. KOPIE UPRAWNIEŃ I ZAŚWIADCZEŃ PIIB PROJEKTANTA... 3 II. CZĘŚĆ OPISOWA... 7 A. CZĘŚĆ INFORMACYJNO OGÓLNA Nazwa obiektu budowlanego Nazwa inwestora Nazwa jednostki projektującej Skład zespołu projektowego Podstawy techniczne oraz materiały do projektowania Mapy Dane o zieleni... 8 B. PROJEKT ZAGOSPODAROWANIA TERENU Przedmiot inwestycji Opis istniejącego stanu zagospodarowania działki Opis projektowanego zagospodarowania terenu Konstrukcja nawierzchni Dane o zabytkach i strefach ochronnych na podstawie MPZP Analizy i opis ochrony środowiska, dane charakteryzujące inwestycję III. OPINIA TECHNICZNA Nazwa inwestycji dot. opinii technicznej Opis istniejącego stanu zagospodarowania działki Opinia techniczna wykonania ul. Opalowej IV. CZĘŚĆ RYSUNKOWA Orientacja 2. Plan zagospodarowania terenu 1:500 - Ark. 1 PZT ul. Turkusowej, - Ark. 2 PZT ul. Diamentowej, - Ark. 3 PZT ul. Opalowej. 3. Przekrój normalny 1:50 4. Profil podłużny - Ark. 1 Profil podłużny ul. Turkusowej, - Ark. 2 Profil podłużny ul. Opalowej 2

3 I. KOPIE UPRAWNIEŃ I ZAŚWIADCZEŃ PIIB PROJEKTANTA 3

4 4

5 5

6 6

7 II. CZĘŚĆ OPISOWA 7

8 A.CZĘŚĆ INFORMACYJNO OGÓLNA 1. Nazwa obiektu budowlanego Przedmiotem inwestycji jest 2. Nazwa inwestora Inwestorem jest Gmina Białobrzegi, ul. Plac Zygmunta Starego 9, Białobrzegi. 3. Nazwa jednostki projektującej, tel Skład zespołu projektowego Projekt został wykonany przez: Projektant Łukasz Widalski, nr upr. MAZ/0143/POOD/12 5. Podstawy techniczne oraz materiały do projektowania 5.1 Mapy Podkłady mapowe w skali 1:500 pobrano z Ośrodka Dokumentacji Geodezyjnej i Kartograficznej w Białobrzegach. 5.2 Dane o zieleni W obrębie inwestycji brak zieleni szczególnie chronionej. Inwestycja nie znajduje się na terenach objętych obszarem NATURA

9 B. PROJEKT ZAGOSPODAROWANIA TERENU 1. Przedmiot inwestycji Przedmiotem inwestycji jest 2. Opis istniejącego stanu zagospodarowania działki Przebudowywana ul. Turkusowa oraz rowy i przepusty, które należy odmulić i oczyścić wzdłuż ulicy Diamentowej znajdują się w Kamieniu, gminie Białobrzegi. Ulica Turkusowa ma nawierzchnię z kruszywa łamanego na którym znać liczne ubytki i nierówności. Ulica nie posiada systemu odwodnienia. Rowy wzdłuż ulicy Diamentowej są płytkie - 0,20-0,40 cm głębokości porośnięte wysoką trawą oraz zamulone. Przepusty znajdujące się w ciągu rowów są betonowe o śr. ok. 40 cm. Przepusty pod zjazdami nie posiadają odpowiedniego naziomu, często widać ich konstrukcję. Wloty i wyloty przepustów należy odmulić. 3. Opis projektowanego zagospodarowania terenu Przedmiotem inwestycji jest Celem opracowania jest : Przebudowa ulicy Turkusowej na odcinku 93,00 m (od skrzyżowania z ul. Opalową) w zakresie wykonania nowej konstrukcji nawierzchni jezdni, zjazdów. Wykonania ścieku z płyt ażurowych z system rozsączenia. Odmulenie istniejących rowów i przepustów wzdłuż ul. Diamentowej. Odmulenie będzie polegało na zdjęciu ok. 5 cm namułu, humusu. 4. Konstrukcja nawierzchni Konstrukcja jezdni ul. Turkusowej oraz zjazdu: - warstwa kruszywo łamane stabilizowane mechanicznie 31,5/63 mm zaklinowanego klińcem 4/20 mm gr. 15 cm( zakłada się wykonanie warstwy 5 cm z istniejącego kruszywa łamanego), - warstwa odsączająca z kruszywa łamanego o k>=8 m/dobę gr. 10 cm (pospółka), - grunt rodzimy G1*. 9

10 Konstrukcja ścieku z systemem rozsączenia wzdłuż ul. Turkusowej - płyta ażurowa 60x40x8 cm wypełniona żwirem, - warstwa wyrównująca z piasku 0/8 mm gr. 4 cm, - geowłókniną 120 g/m2, - żwir płukany mm gr. 70 cm, - geowłókniną 120 g/m2, - warstwa z piasku gr. 15 cm, - istniejący grunt z piasku. Konstrukcja zjazdów wzdłuż ul. Turkusowej po stronie ścieku - płyta ażurowa 60x40x8 cm wypełniona żwirem, - warstwa wyrównująca z piasku 0/8 mm gr. 4 cm, - podbudowa z kruszywa łamanego stabilizowanego mechanicznie (podbudowa zasadnicza z tłucznia 31,5/63 mm zaklinowego klińcem 4/20 mm) gr. 25 cm, - warstwa odsączająca z kruszywa łamanego o k>=8 m/dobę gr. 15 cm (pospółka), - grunt rodzimy G1*. * (w przypadku występowania w podłożu gruntów różnych od G1 należy doprowadzić podłoże do gruntu G1 za pomocą stabilizacji cementem Rm=2,5 MPa: - dla gruntów G2 stabilizacja grubości 10 cm, - dla gruntów G3 stabilizacja grubości 15 cm, - dla gruntów G4 stabilizacja grubości 25 cm). 5. Dane o zabytkach i strefach ochronnych na podstawie MPZP Teren inwestycji nie jest wpisany do rejestru zabytków. 6. Analizy i opis ochrony środowiska, dane charakteryzujące inwestycję Projektowana inwestycja nie ma cech zagrażających dla środowiska, higieny i zdrowia użytkowników oraz ich otoczenia. Charakter projektowanego zagospodarowania działki nie wpłynie na pogorszenie stanu środowiska. - roboty drogowe będą prowadzone głównie w technologii zmechanizowanej i ręcznej. W miejscach zbliżeń do istniejącej infrastruktury technicznej prace będą wykonywane ręcznie pod ścisłym nadzorem kierownika budowy. - nie przewiduje się wariantowych rozwiązań przedsięwzięcia. - pracujący sprzęt na placach będzie miał własne środki napędowe i nie wymaga zasilania zewnętrznego. Stosowane materiały kamienne jak kruszywo łamane, pospółka pochodzą ze źródeł kopalnianych spoza terenu budowy. Woda do celów technologicznych będzie dowożona w beczkowozach. 10

11 III. OPINIA TECHNICZNA 11

12 1. Nazwa inwestycji dot. opinii technicznej Opinia techniczna dotyczy możliwości wykonania odwodnienia ul. Opalowej w Kamieniu. 2. Opis istniejącego stanu zagospodarowania działki Pas drogowy ulicy Opalowej w Kamieniu wynosi 5,00 m. Ogrodzenia działek prywatnych są ustawione na granicy pasa drogowego lub odsunięte od niej o ok. 0,30 0,40 m. W pasie drogowym znajdują się liczne sieci podziemne (woda, telekomunikacja). Pochylenie podłużne krawędzi oraz osi ulicy Opalowej wynosi 0,0-0,7%. 3. Opinia techniczna wykonania odwodnienia ulicy Opalowej Pochylenie podłużne osi i krawędzi jezdni oraz szerokość pasa drogowego są niezgodne z Dz. U. 43 Warunki techniczne jakim powinny odpowiadać drogi publiczne i ich usytuowanie. W związku z tym, że pochylenia podłużne krawędzi i osi są bardzo małe, ogrodzenia działek są ustawione na granicy pasa drogowego a w pasie drogowym znajdują się liczne sieci podziemne, nie ma możliwości wykonania powierzchniowego systemu odwodnienia. Wykonanie ścieku o pochyleniu normatywnym ( i=0,3%) wzdłuż prawej krawędzi ulicy Opalowej spowoduje zaniżenie ścieku na połączeniu z rowami zlokalizowanymi wzdłuż ul. Diamentowej o ok. 0,50 m względem krawędzi. Zaniżenie ścieku o taką wartość jest niedopuszczalne i spowoduje zagrożenie dla poruszających się ul. Opalową. Wykonanie rowów odwadniających wzdłuż ul. Opalowej jest również niemożliwe ze względu na wąski pas drogowy ulicy oraz znajdujące się w nim sieci podziemne. Jedyną możliwością odwodniania ul. Opalowej jest wykonanie kanalizacji wzdłuż ulicy. 12
