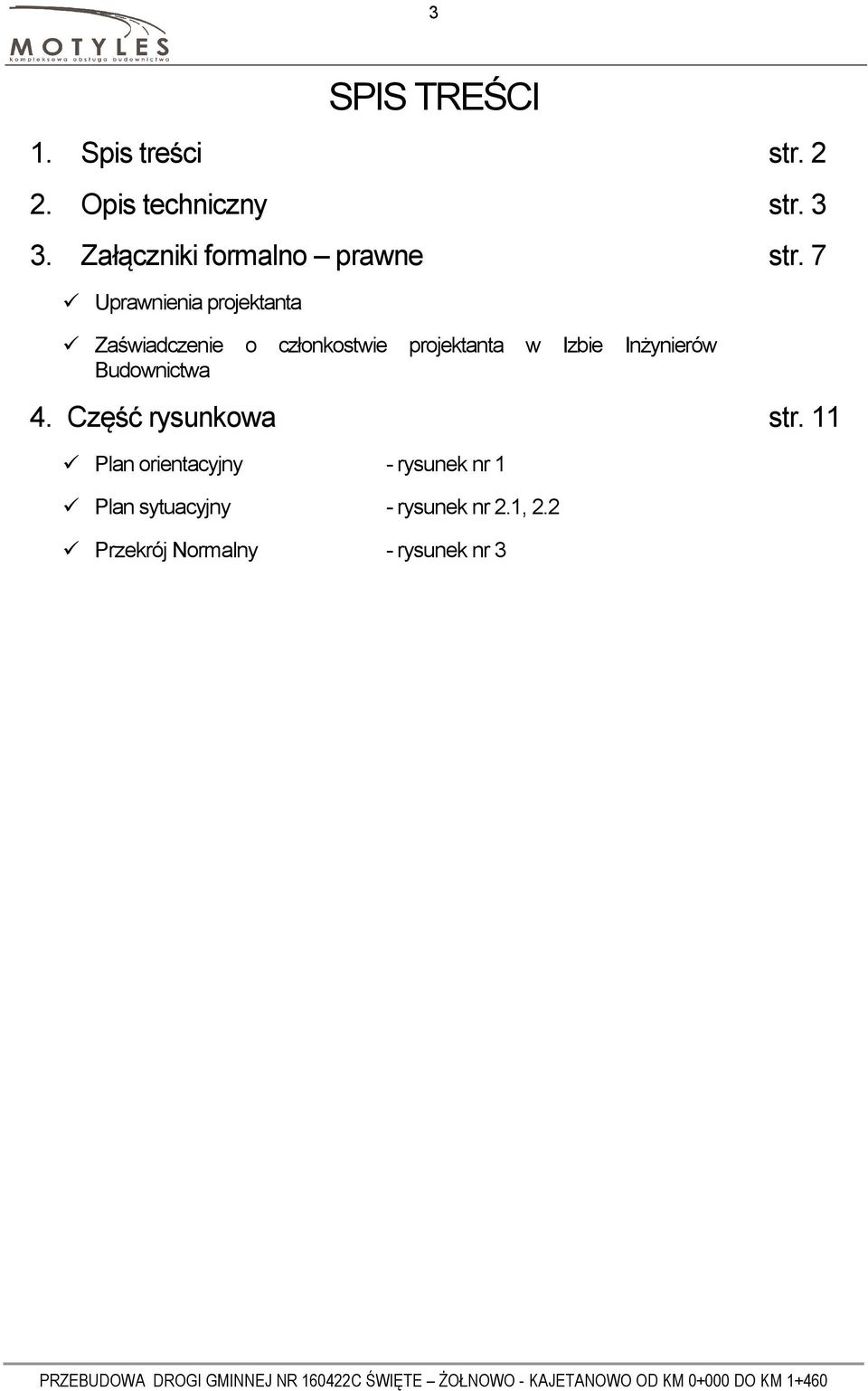

3 3 SPIS TREŚCI 1. Spis treści str Opis techniczny str Załączniki formalno prawne str. 7 Uprawnienia projektanta Zaświadczenie o członkostwie projektanta w Izbie Inżynierów Budownictwa 4. Część rysunkowa str. 11 Plan orientacyjny - rysunek nr 1 Plan sytuacyjny - rysunek nr 2.1, 2.2 Przekrój Normalny - rysunek nr 3

4 4 OPIS TECHNICZNY

5 5 OPIS TECHNICZNY do projektu zagospodarowania terenu:. 1. PODSTAWA OPRACOWANIA Zlecenie od Zamawiającego. Mapa do celów projektowych w skali 1: 500. Uzgodnienia z Inwestorem. Pomiary uzupełniające sytuacyjno-wysokościowe wykonane przez geodetę. Rozpoznanie terenu przez projektanta w terenie. Rozporządzenie Ministra Transportu I Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie. (Dz. U. 43 poz. 430 z 14 maja 1999r). 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt na przebudowę nawierzchni drogi gminnej w miejscowości Żołnowo Zakres opracowania obejmuje: Przebudowa nawierzchni drogi, 3. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU 3.1 Lokalizacja inwestycji Teren objęty inwestycją zlokalizowany jest w województwie kujawsko pomorskim na terenie administracyjnym powiatu aleksandrowskiego miejscowości Żołnowo. Przebieg drogi to: Święte Żołnowo - Kajetanowo. 3.2 Ukształtowanie terenu Teren objęty opracowaniem jest równinny. 3.3 Istniejące uzbrojenie Na terenie objętym inwestycją występuje sieć teletechniczna będąca własnością Telekomunikacji Polskiej S.A. Sieć energetyczna i sieć wodociągowa 4. GEOTECHNICZNE WARUNKI POSADOWIENIA OBIEKTÓW BUDOWLANYCH Na potrzeby realizacji wykonano odkrywki i stwierdzono występowania gruntów piaszczysto i piaszczysto- gliniaste.

6 6 5. BRANŻA DROGOWA Zgodnie z zakresem opracowania i uzgodnieniami Inwestorem założono: Wbudowanie destrukt budowlanego jako nawierzchnię drogi. 5.1 DROGA Wykonanie koryta drogowego, następnie wbudowanie warstwy odsączającej z piasku o grubości 10cm oraz wykonanie nawierzchni drogowej o grubości 15 cm z kruszywa łamanego mechanicznie. 5.2 PROJEKTOWANA KONSTRUKCJA: Konstrukcja drogi: W km od do km 1+460: Podbudowa z kruszywa łamanego zagęszczonego mechanicznie gr. 8 cm Podbudowa z kruszywa łamanego zagęszczonego mechanicznie gr. 15 cm Warstwa odsączająca z piasku gr. 10 cm 5.3 ROZWIĄZNIA WYSOKOŚCIOWE : Przebudowywana droga: Na nowoprojektowanym odcinku zaprojektowano spadki podłużne w zakresie od 0.5 do 1 % Zestawienie wartości : - DŁUGOŚĆ PRZEBUDOWYWANEGO ODCINKA 320 mb - POWIERZCHNIA DROGI 1504 m 2

7 7 6. WYMAGANIA DOTYCZĄCE OCHRONY ŚRODOWISKA Nowa nawierzchnia bez wyłomów i nierówności wyeliminuje główne źródła emitujące hałas. Wody opadowe w obrębie jezdni ulicy objęte opracowaniem zostaną poddane podczyszczeniu dzięki zastosowaniu wpustów wraz z osadnikami piaskownikami przed skierowaniem do istniejącej kanalizacji do której odprowadzone będą szczelnym systemem rur Negatywnym efektem przebudowywanej nawierzchni będą: hałas oraz zanieczyszczenia generowane w fazie budowy, utrudnienia w ruchu w czasie budowy, powstawanie odpadów w czasie prowadzenia robót. 7. ROZBIÓRKI Pozyskany destrukt należy poddać utylizacji zgodnie z rozporządzeniem ministra środowiska. Wszystkie materiały z rozbiórek należy odwieźć na miejsca wskazane przez Inwestora W trakcie prowadzenia robót ziemnych zachować należy szczególną ostrożność w miejscach istniejącego uzbrojenia podziemnego. Sugeruje się by prace te były prowadzone ręcznie. 8. Informacja BIOZ. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( DZ. U. Nr 120 z 2003r., poz. 1126) w ramach planowanej inwestycji przewiduje się roboty budowlane, których, charakter, organizacji lub miejsce wykonywania stwarzają ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi. W związku z powyższym konieczne jest opracowanie planu BIOZ. 9. Ogólne wytyczne inwestycji Wytyczenie robót należy powierzyć uprawnionemu geodecie. W obrębie istniejącego uzbrojenia podziemnego roboty ziemne należy wykonywać ręcznie wykonując przekopy próbne. Po zakończeniu robót zlecić należy wykonanie geodezyjnej inwentaryzacji powykonawczej. Materiały użyte na budowie winny posiadać świadectwo jakości oraz atest zdrowotny. O ewentualnym zamiarze dokonania istotnych zmian w projekcie, oraz w przypadkach opisanych w opisie technicznym powinien zostać powiadomiony projektant. Jakość robót musi odpowiadać wymaganiom zawartym w opracowaniu Warunki techniczne wykonania i odbioru robót budowlano-montażowych. W czasie prowadzenia prac budowlanych obowiązuje przestrzeganie przepisów dotyczących bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanomontażowych. Opracował :

8 8 ZAŁĄCZNIKI FORMALNO PRAWNE

9 9 UPRAWNIENIA PROJEKTOWE.

10 10

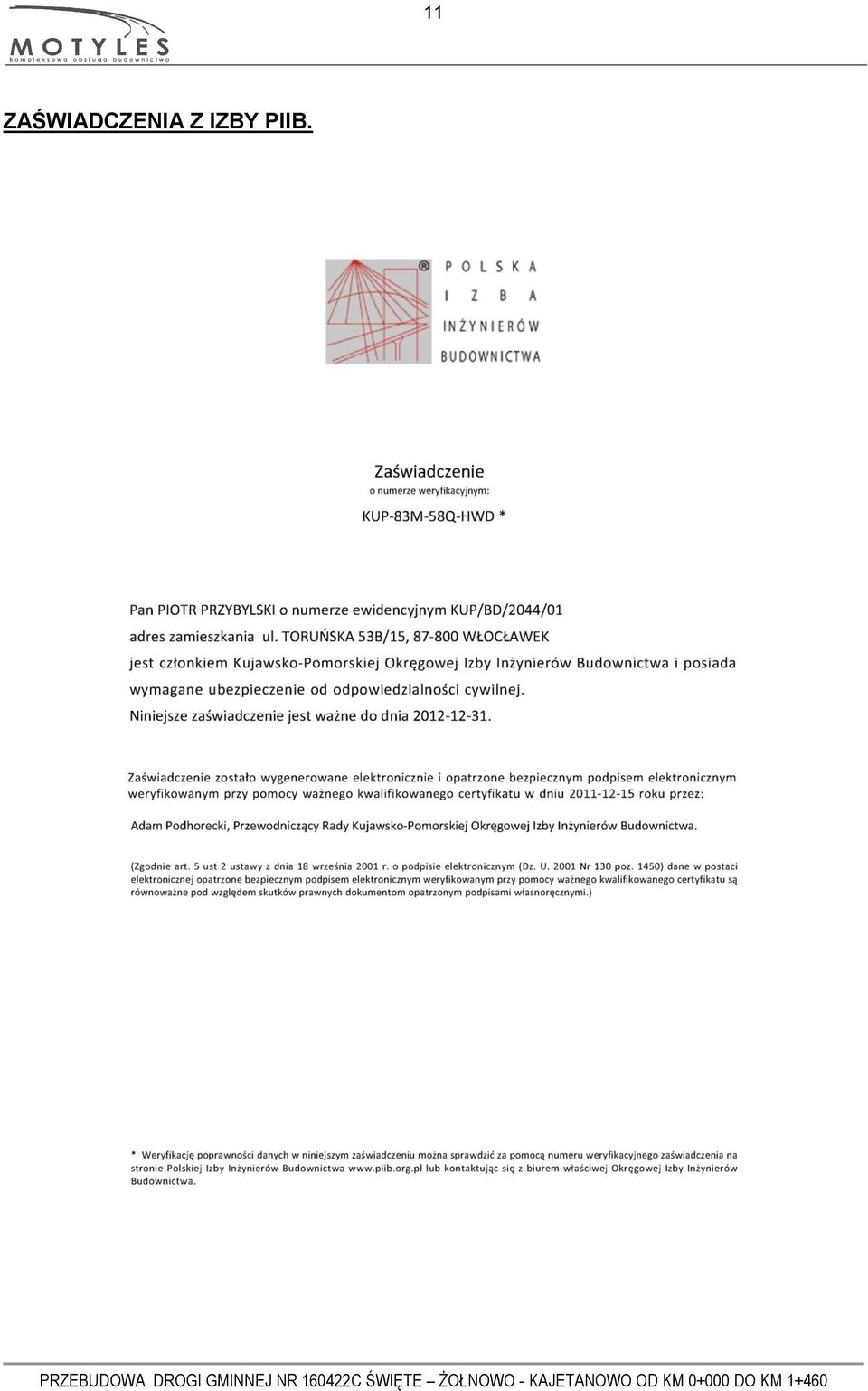

11 11 ZAŚWIADCZENIA Z IZBY PIIB.
