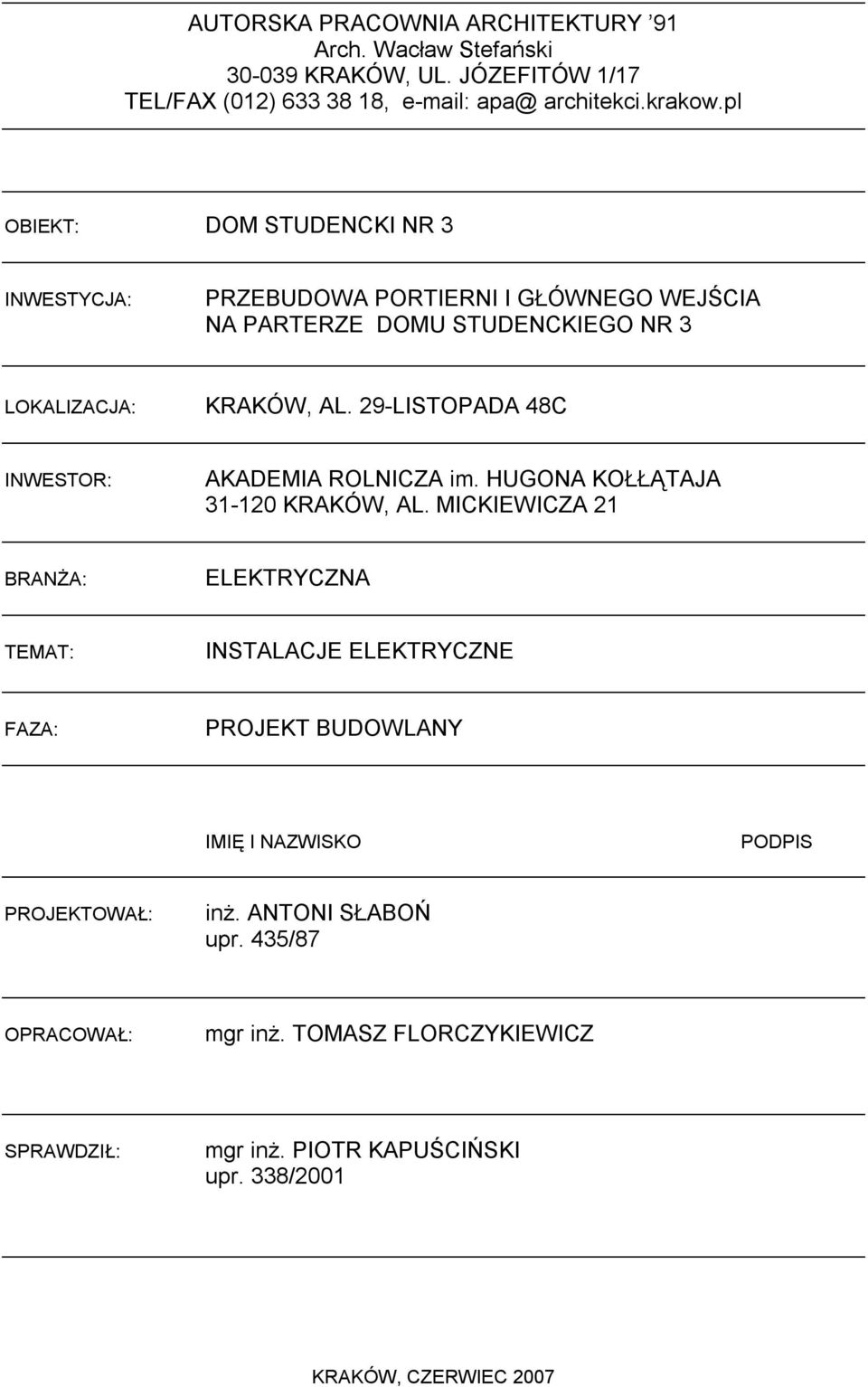

1 AUTORSKA PRACOWNIA ARCHITEKTURY 91 Arch. Wacław Stefański KRAKÓW, UL. JÓZEFITÓW 1/17 TEL/FAX (012) , architekci.krakow.pl OBIEKT: DOM STUDENCKI NR 3 INWESTYCJA: PRZEBUDOWA PORTIERNI I GŁÓWNEGO WEJŚCIA NA PARTERZE DOMU STUDENCKIEGO NR 3 LOKALIZACJA: KRAKÓW, AL. 29-LISTOPADA 48C INWESTOR: AKADEMIA ROLNICZA im. HUGONA KOŁŁĄTAJA KRAKÓW, AL. MICKIEWICZA 21 BRANŻA: ELEKTRYCZNA TEMAT: INSTALACJE ELEKTRYCZNE FAZA: PROJEKT BUDOWLANY IMIĘ I NAZWISKO PODPIS PROJEKTOWAŁ: inż. ANTONI SŁABOŃ upr. 435/87 OPRACOWAŁ: mgr inż. TOMASZ FLORCZYKIEWICZ SPRAWDZIŁ: mgr inż. PIOTR KAPUŚCIŃSKI upr. 338/2001 KRAKÓW, CZERWIEC 2007

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Zakres opracowania Zasilanie w energię elektryczną Tablice elektryczne i centralki Instalacje oświetleniowe Instalacje oświetlenia ewakuacyjnego Instalacje gniazd wtykowych 230V Instalacja telefoniczna Instalacja informatyczna Instalacja antenowa Instalacja kontroli dostępu Osprzęt elektroinstalacyjny Instalacja ochrony przeciwporażeniowej Ochrona przeciwpożarowa Uwagi końcowe 5 2. OBLICZENIA TECHNICZNE Sprawdzenie ochrony przeciwporażeniowej 6 3. RYSUNKI 1. Rzut parteru

3 1. OPIS TECHNICZNY 1.1. Przedmiot opracowania Tematem opracowania jest projekt budowlany z elementami PW instalacji elektrycznych wewnętrznych dla przebudowy portierni i głównego wejścia domu studenckiego nr 3 Akademii Rolniczej w Krakowie przy al. 29 Listopada 48c Podstawa opracowania Projekt opracowano na podstawie: zlecenia oraz wytycznych Inwestora projektu architektonicznego obowiązujących norm i przepisów 1.3. Zakres opracowania W ramach opracowania zaprojektowane zostały: przebudowa instalacji oświetlenia przebudowa instalacji gniazd 230V wypusty dla instalacji słaboprądowych 1.4. Zasilanie w energię elektryczną Dla przebudowywanych pomieszczeń zasilanie projektuje się z istniejącej tablicy rozdzielczej zlokalizowanej w pomieszczeniu hollu wejściowego. Dla zasilania instalacji projektuje się wykorzystać obwody istniejące Tablice elektryczne i centralki W ramach przebudowy planuje się zdemontować starą nieużywaną tablicę rozdzielczą zlokalizowaną w nowym pomieszczeniu portierni. Centralka telefoniczna oraz centralka oddymiania zostaną przełożone do projektowanego pomieszczenia gospodarczego. Obwody projektowane zasilane będą z istniejącej rozdzielnicy zlokalizowanej w hollu Instalacje oświetleniowe Dla oświetlenia stref komunikacji należy zapewnić następujące natężenie oświetlenia: oświetlenie stref komunikacyjnych 100Lx oświetlenie w pom. portierni 300lx oświetlenie ewakuacyjne 1Lx Dla oświetlenia pomieszczeń zostały zaprojektowane wypusty na sufitach pomieszczeń. Oświetlenie pomieszczeń komunikacji (korytarze, wejście) zrealizowane będzie z użyciem opraw oświetleniowych instalowanych na suficie.. Obwody oświetleniowe projektuje się przewodem YDYżo 3/4x1,5mm 2 podtynkowo, z osprzętem 10A. Rozmieszczenie wypustów oświetleniowych i wyłączników wykonano w oparciu o ogólną aranżację wnętrz Instalacje oświetlenia ewakuacyjnego W ciągach komunikacyjnych (hall, korytarze, klatka schodowa) projektuje się autonomiczne oprawy oświetlenia ewakuacyjnego. W przypadku zaniku napięcia zasilającego, oprawy samoczynnie 3

4 załączą się przełączając się na zasilanie z własnych baterii akumulatorów. Dobrano oprawy oświetleniowe o 3-godzinnej autonomii świecenia z własnej baterii. Oprawy będą posiadały naklejane piktogramy, wskazujące drogę ewakuacji. Podłączenie opraw przewodem YDY 2x1,5mm 2 w tablicy elektrycznej do obwodu oświetlenia danej strefy, przed wyłącznikiem. Po wykonaniu instalacji należy dokonać pomiarów natężenia oświetlenia na drogach ewakuacyjnych. Wartość natężenia oświetlenia na poziomie posadzki na całej drodze ewakuacji nie może być mniejsza niż 1Lx Instalacje gniazd wtykowych 230V Dla zasilania urządzeń przenośnych oraz sprzętu RTV zaprojektowane zostały w budynku gniazda wtykowe 230V. Gniazda projektuje się na wysokości 0,3m nad poziomem podłogi. Obwody gniazd wtykowych projektuje się przewodem YDYżo 3x1,5mm2, obwody łazienek przewodem 3x2,5mm2 podtynkowo z zabezpieczeniami 10A. Rozmieszczenie gniazd wtykowych i punktów przyłączenia pozostałych odbiorników wykonano w oparciu o ogólną aranżację wnętrz. Dokładna lokalizacja podana została na rysunkach Instalacja telefoniczna W pomieszczeniach użytkowych projektuje się wykonanie instalacji telefonicznej. Instalacja będzie wykonana w nawiązaniu do instalacji istniejącej w budynku. Gniazda telefoniczne podtynkowe zlokalizowane będą na wysokości 0,3m nad podłogą. Ruraż dla prowadzenia przewodów teletechnicznych należy doprowadzić do tablicy teletechnicznej w kondygnacji parteru od pomieszczenia gospodarczego Instalacja informatyczna W pomieszczeniu recepcji oraz pom. gospodarczym projektuje się wykonanie instalacji internetowej. Instalacja będzie wykonana w nawiązaniu do instalacji istniejącej w starej części budynku. Gniazda teleinformatyczne podtynkowe zlokalizowane będą na wysokości 0,3m nad podłogą. Ruraż dla prowadzenia przewodów teletechnicznych należy doprowadzić do tablicy teletechnicznej przy RG-2 w kondygnacji przyziemia od zaplecza portierni, gdzie obecnie znajduje się centralka telefoniczna. Ruraż prowadzić w kondygnacji przyziemia. Do pokojów hotelowych należy doprowadzić ruraż RVKL18 dla gniazd telefonicznych Instalacja antenowa Dla pom. recepcji przewiduje się wykonanie gniazda instalacji antenowej TV. Ruraż dla wciągnięcia przewodu należy doprowadzić od tablicy teletechnicznej parteru Instalacja kontroli dostępu Projektuje się wyposażenie głównego wejścia do budynku w instalację kontroli dostępu. System oparty będzie o kontroler otwarcia drzwi i czytnik kart elektronicznych. Drzwi wejściowe do hollu wyposażone zostaną w elektrozamek, blokujący wstęp osobom niepowołanym. Wejście do budynku możliwe będzie dzięki: zaakceptowaniu karty elektronicznej przez kontroler otwarciu drzwi poprzez sygnał z recepcji Wyjście umożliwiać będzie: sygnał otwarcia drzwi z recepcji przycisk otwarcia drzwi znajdujący się w hollu obok drzwi przycisk awaryjnego otwarcia drzwi 4

5 1.13. Osprzęt elektroinstalacyjny Całość osprzętu, tzn. gniazda wtykowe, gniazda wtykowe szczelne, gniazda telefoniczne, internetowe i antenowe oraz łączniki oświetlenia projektuje się z katalogu Berker w nawiązaniu do osprzętu istniejącego. Gniazda instalować w pojedynczo lub w ramkach wielokrotnych, w zależności od aranżacji. Ilość oraz rodzaj osprzętu przedstawiono na rzutach budynku Instalacja ochrony przeciwporażeniowej Dla skutecznej ochrony przed porażeniem zastosowano wyłączniki nadmiarowo-prądowe S300. Jako środek ochrony dodatkowej cała instalacja w każdym mieszkaniu jest chroniona 3-fazowym wyłącznikiem różnicowoprądowym typu P304, o prądzie zadziałania nie większym niż 30mA. Sieć zasilająca wykonana będzie w układzie TN-C, instalacja odbiorcza w układzie TN-S. Rozdzielenie przewodu PEN na neutralny N i ochronny PE projektuje się w złączu kablowym Ochrona przeciwpożarowa Pożar może powstać na skutek: przeciążenia i w konsekwencji nadmiernego wzrostu temperatury obwodów elektrycznych oraz odbiorników przepływu prądu z części czynnych, np. przewodów, do części przewodzących dostępnych lub części przewodzących obcych, przy uszkodzeniu izolacji, co może powodować nadmierny wzrost temperatury drogi przepływu, lub/i iskrzenie albo palenie się łuku elektrycznego Zapobiega się przez dobór odpowiednich przewodów dla obciążeń oraz zastosowanie właściwych i niezawodnych zabezpieczeń nadmiarowoprądowych Uwagi końcowe Całość prac objętych powyższym opracowaniem należy wykonać zgodnie z projektem, obowiązującymi normami oraz przepisami bezpieczeństwa pracy. Po wykonaniu wszystkich prac montażowych należy wykonać pomiary ochronne. 5

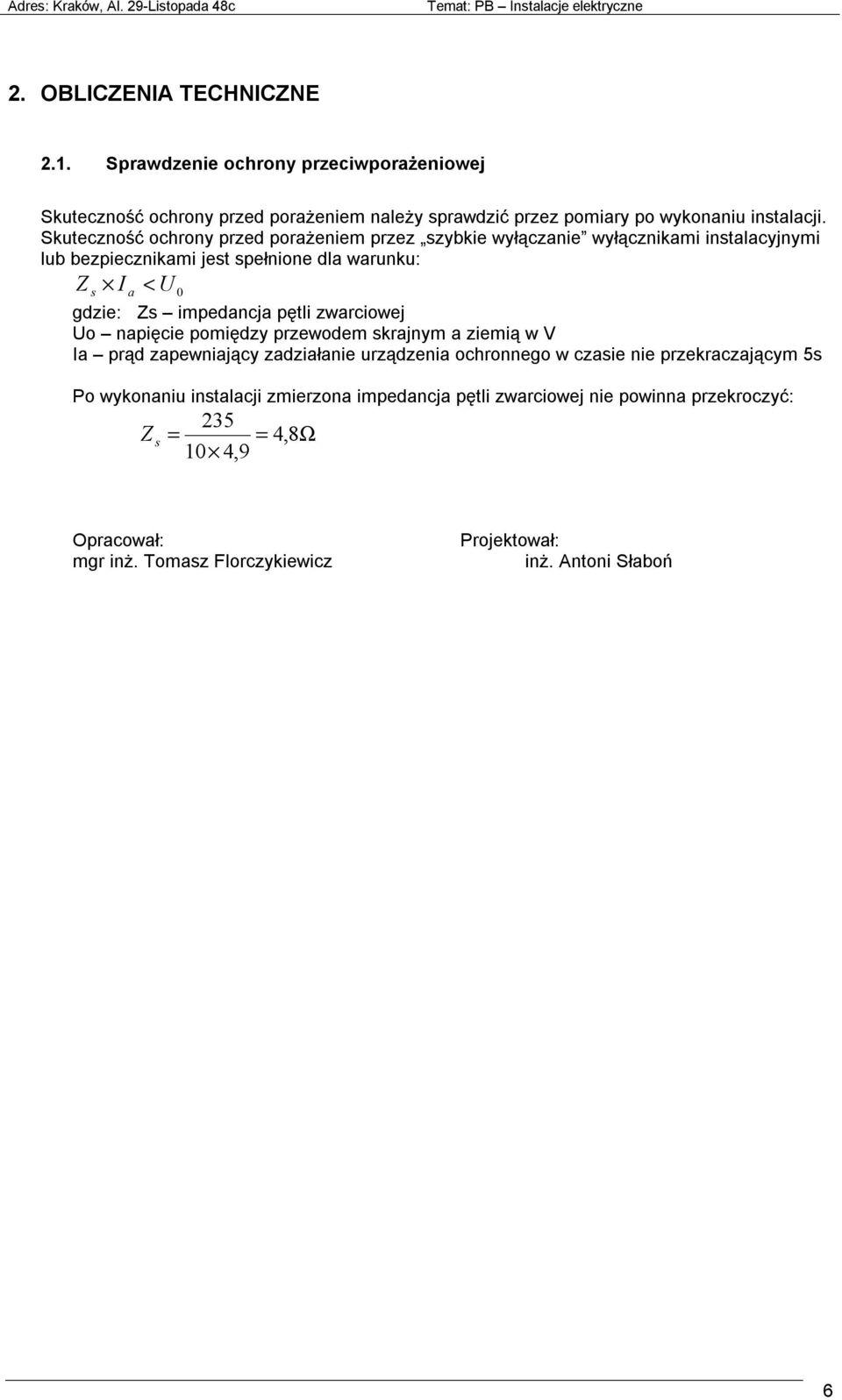

6 2. OBLICZENIA TECHNICZNE 2.1. Sprawdzenie ochrony przeciwporażeniowej Skuteczność ochrony przed porażeniem należy sprawdzić przez pomiary po wykonaniu instalacji. Skuteczność ochrony przed porażeniem przez szybkie wyłączanie wyłącznikami instalacyjnymi lub bezpiecznikami jest spełnione dla warunku: Z I s a < U 0 gdzie: Zs impedancja pętli zwarciowej Uo napięcie pomiędzy przewodem skrajnym a ziemią w V Ia prąd zapewniający zadziałanie urządzenia ochronnego w czasie nie przekraczającym 5s Po wykonaniu instalacji zmierzona impedancja pętli zwarciowej nie powinna przekroczyć: 235 Z s = = 4, 8Ω 10 4,9 Opracował: mgr inż. Tomasz Florczykiewicz Projektował: inż. Antoni Słaboń 6

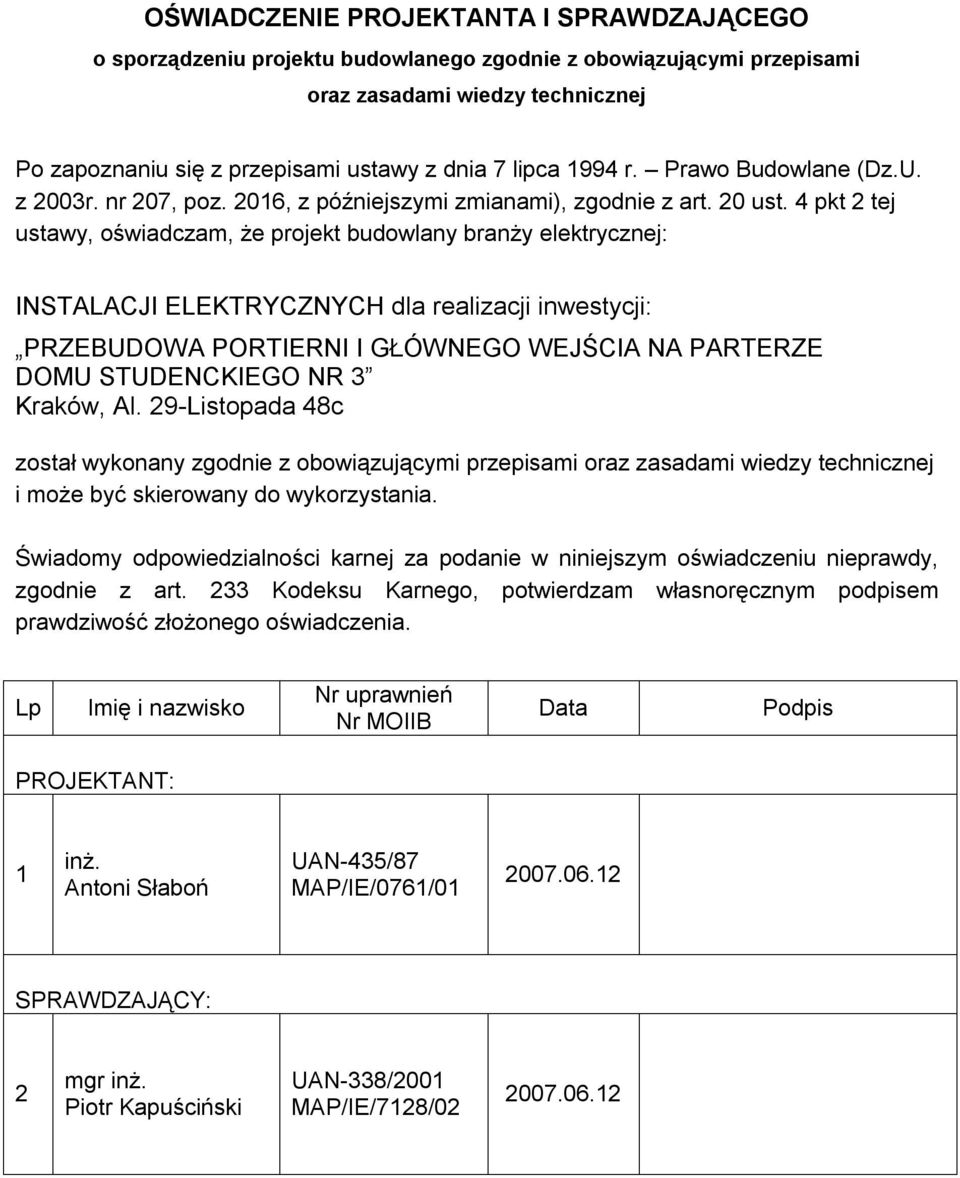

7 OŚWIADCZENIE PROJEKTANTA I SPRAWDZAJĄCEGO o sporządzeniu projektu budowlanego zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (Dz.U. z 2003r. nr 207, poz. 2016, z późniejszymi zmianami), zgodnie z art. 20 ust. 4 pkt 2 tej ustawy, oświadczam, że projekt budowlany branży elektrycznej: INSTALACJI ELEKTRYCZNYCH dla realizacji inwestycji: PRZEBUDOWA PORTIERNI I GŁÓWNEGO WEJŚCIA NA PARTERZE DOMU STUDENCKIEGO NR 3 Kraków, Al. 29-Listopada 48c został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i może być skierowany do wykorzystania. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu Karnego, potwierdzam własnoręcznym podpisem prawdziwość złożonego oświadczenia. Lp Imię i nazwisko Nr uprawnień Nr MOIIB Data Podpis PROJEKTANT: 1 inż. Antoni Słaboń UAN-435/87 MAP/IE/0761/ SPRAWDZAJĄCY: 2 mgr inż. Piotr Kapuściński UAN-338/2001 MAP/IE/7128/
