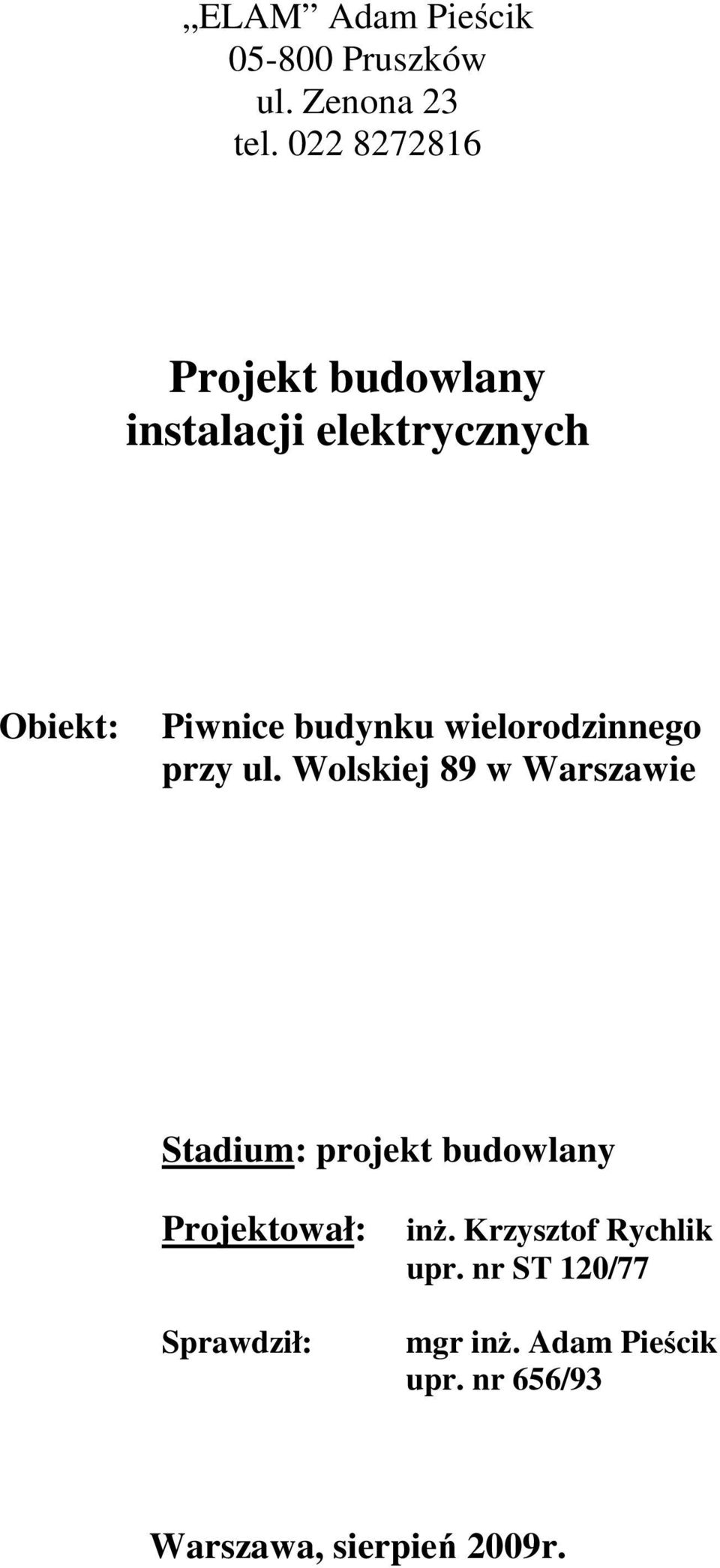

1 ELAM Adam Pieścik Pruszków ul. Zenona 23 tel Projekt budowlany instalacji elektrycznych Obiekt: Piwnice budynku wielorodzinnego przy ul. Wolskiej 89 w Warszawie Stadium: projekt budowlany Projektował: Sprawdził: inż. Krzysztof Rychlik upr. nr ST 120/77 mgr inż. Adam Pieścik upr. nr 656/93 Warszawa, sierpień 2009r.

2 2 ZAWARTOŚĆ OPRACOWANIA: I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Zakres projektu 3. Zasilanie 4. Rozbudowa rozdzielni głównej RG 5. Instalacja oświetlenia 6. Instalacja gniazd wtyczkowych 7. Zagadnienia pożarowe i BHP 8. Bilans mocy II. RYSUNKI E1 Instalacje elektryczne rzut piwnic E2 Widok rozbudowywanej rozdzielnicy głównej RG E3 Schemat ideowy i widok tablicy TA

Instalacja gniazd wtyczkowych 7. Zagadnienia pożarowe i BHP 8. Bilans mocy II.

3 3 I. OPIS TECHNICZNY 1. Podstawa opracowania zlecenie Inwestora podkłady budowlane uzgodnienia z Inwestorem obowiązujące przepisy, normy i zarządzenia, a w szczególności pakiet norm branży elektrycznej. 2. Zakres projektu Niniejsze opracowania obejmuje następujące instalacje: instalacje oświetlenia w piwnicach w ciągach komunikacyjnych instalacje oświetlenia w komórkach lokatorskich zasilanie rozdzielnicy TA dla pomieszczenia administracyjnego instalacja gniazd i oświetlenia w pomieszczeniu administracyjnym rozbudowa rozdzielnicy głównej o zabezpieczenia w/w obwodów zagadnienia p.poż., BHP i ergonomii 3. Zasilanie Instalacje elektryczne w piwnicach budynku wielorodzinnego przy ul. Wolskiej 89 w Warszawie będą zasilane z rozdzielni RG budynku. Zasilanie nowoprojektowanej tablicy TA wykonać przewodem YDYżo 3x2,5mm 2 Instalacje oświetlenia komórek i oświetlenia korytarzy wykonać osobnymi przewodami YDYżo 3x2,5mm 2 z rozdzielnicy RG. 4. Rozbudowa rozdzielni głównej RG Rozdzielnia główna RG znajduje się na parterze budynku przy ul. Wolskiej 89 w Warszawie. W rozdzielni należy wymienić dwa stare automaty schodowe AS B200 na dwa nowe 1-polowe firmy F&F AS-212, przez co zyskujemy miejsce na dobudowanie trzech zabezpieczeń nadprądowych dla: - obwodu zasilania tablicy TA RG-TA zabezpieczenie C16/1 - obwodu zasilania oświetlenia korytarzy RG-ok. zabezpieczenie C10/1 - obwodu zasilania komórek lokatorskich RG-op zabezpieczenie C10/1

Zakres projektu Niniejsze opracowania obejmuje następujące instalacje: instalacje oświetlenia w piwnicach w ciągach komunikacyjnych instalacje oświetlenia w komórkach lokatorskich zasilanie

4 4 Ponadto w obwodzie RG-op komórek lokatorskich należy zamontować ogranicznik mocy OM-631 firmy F&F z nastawą na 600W. 5. Instalacje oświetlenia Oświetlenie podstawowe, przyjęto natężenie oświetlenia zgodnie z normą EN :2002(E) 100 lx komunikacja, komórki lokatorskie Jako źródła światła zastosowano oprawy RONDO 60W IP44 firmy LENA LIGHTING. W korytarzu oprawy montować na ścianie a w komórkach lokatorskich na sufitach. Szczegółowe rozmieszczenie opraw na rysunku E1, prospekty lamp załączono do projektu. Sterowanie oświetleniem: komórki lokatorskie i pomieszczenie administracyjne miejscowo w poszczególnych pomieszczeniach korytarze wyłącznikami przy wejściu Instalację wykonać przewodami kabelkowymi YDY 3x1,5mm 2 układanymi nad ścianach w rurkach RVS 18 Wyłączniki oświetleniowe natynkowe IP44 instalować na wysokości 1,4m od podłogi. 6. Instalacja gniazd wtyczkowych. Gniazdka wtyczkowe będą tylko w pomieszczeniu administracyjnym będą służyły dla celów zasilania czajnika elektrycznego i sprzątania. Na rysunku nr E1 pokazano rozmieszczenie gniazd. Instalację wykonać przewodami kabelkowymi YDY 3x2,5 mm 2 układanymi na ścianach w rurkach RVS 18. Gniazda stosować natynkowe IP44 i instalować na wysokości 1,2m od podłogi. 7. Zagadnienia pożarowe i BHP Przejścia kabli i przewodów przez stropy kondygnacji wykonać w przepustach o odporności ogniowej równej odporności ogniowej ściany oddzielenia pożarowego niemniejsze niż EI120 np. firmy HILTI lub PROMAT.

60W IP44 firmy LENA LIGHTING. W korytarzu oprawy montować na ścianie a w komórkach lokatorskich na sufitach. Szczegółowe rozmieszczenie opraw na rysunku E1, prospekty lamp załączono do projektu.

5 5 Prace uszczelniające powinna wykonywać specjalistyczna firma, posiadająca stosowne uprawnienia i certyfikaty zgodne z obowiązującą aprobatą techniczną i technologiczną uszczelniania firmy HILTI lub PROMAT. UWAGA: Po wykonaniu instalacji wykonać pomiary kontrolne stanu izolacji oraz badanie skuteczności ochrony przeciwporażeniowej z wyłącznikami różnicowo-prądowymi. Całość prac wykonać zgodnie z aktualnie obowiązującymi przepisami i normami PNE. Projektował: inż. Krzysztof Rychlik nr upr. ST 120/77

UWAGA: Po wykonaniu instalacji wykonać pomiary kontrolne stanu izolacji oraz badanie skuteczności ochrony przeciwporażeniowej

6 6 8. Bilans mocy - oświetlenie komórki lok. i pom. Adm. 32 szt. x 0,06kW = 1,92 kw - oświetlenie korytarz 18 szt. x 0,06kW = 1,08 kw - gniazda pom. administracyjnego 2 szt. x 1,10kW = 2,20 kw Σ 5,20 kw

x 0,06kW = 1,08 kw - gniazda pom. administracyjnego 2 szt.
